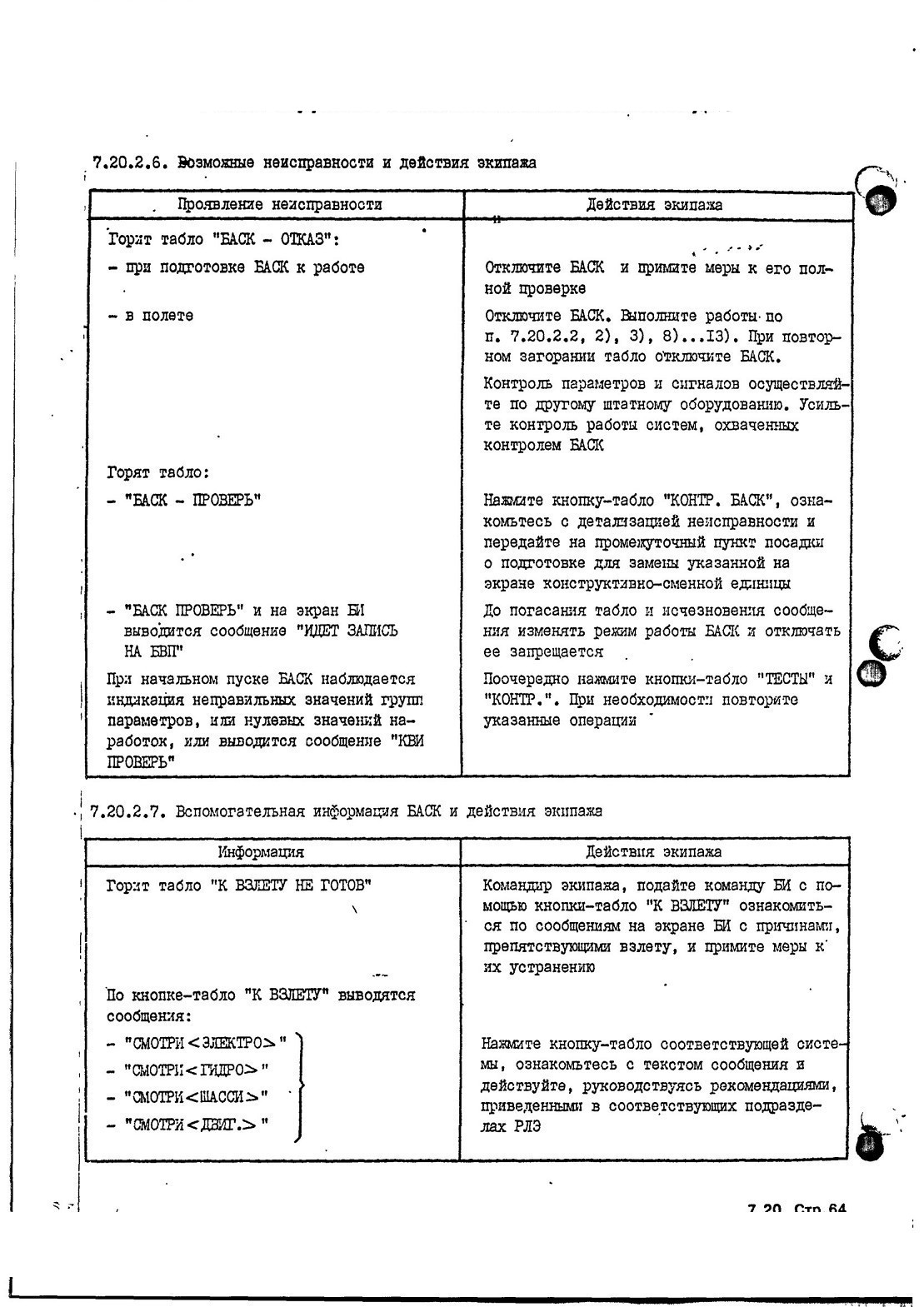

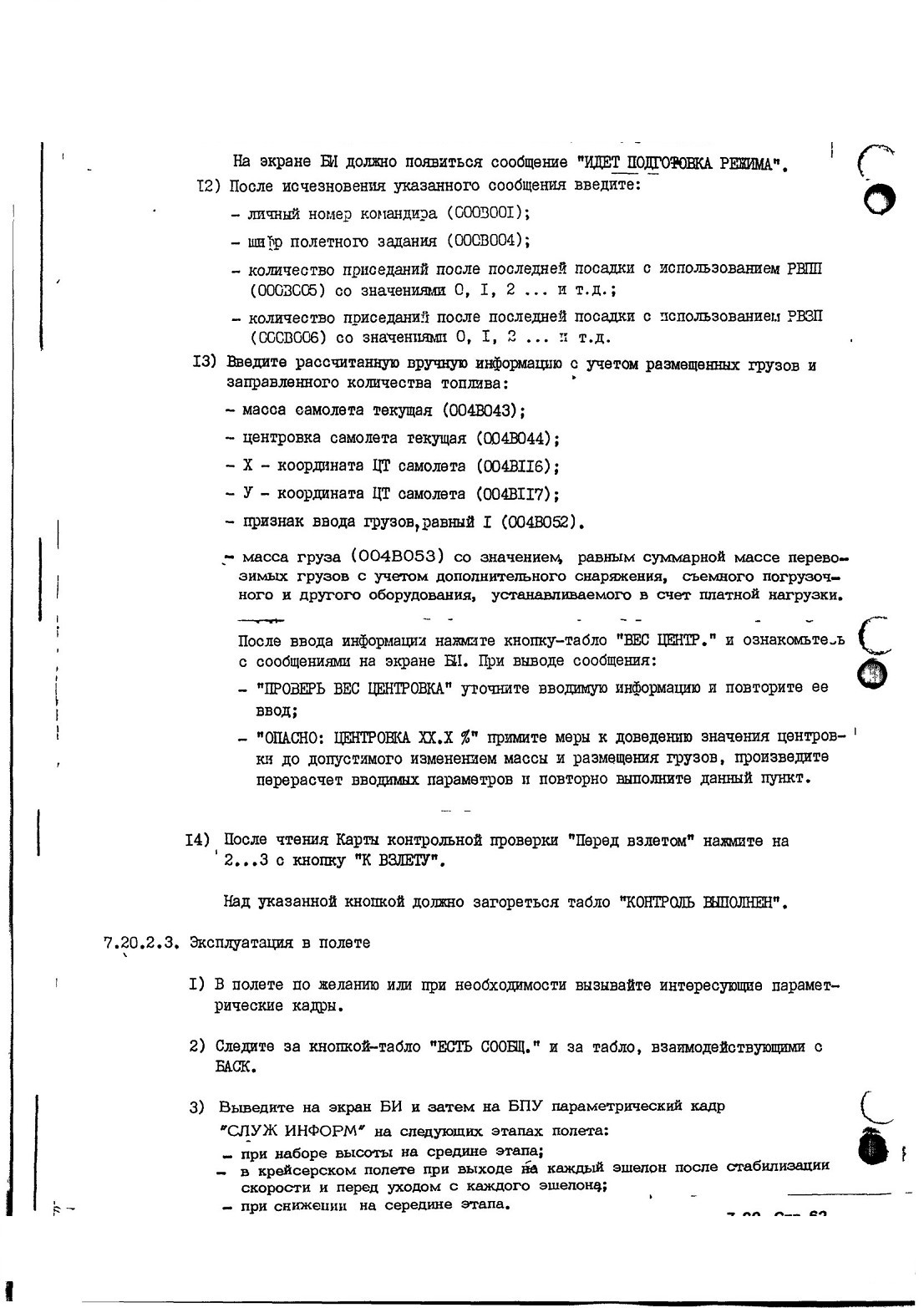

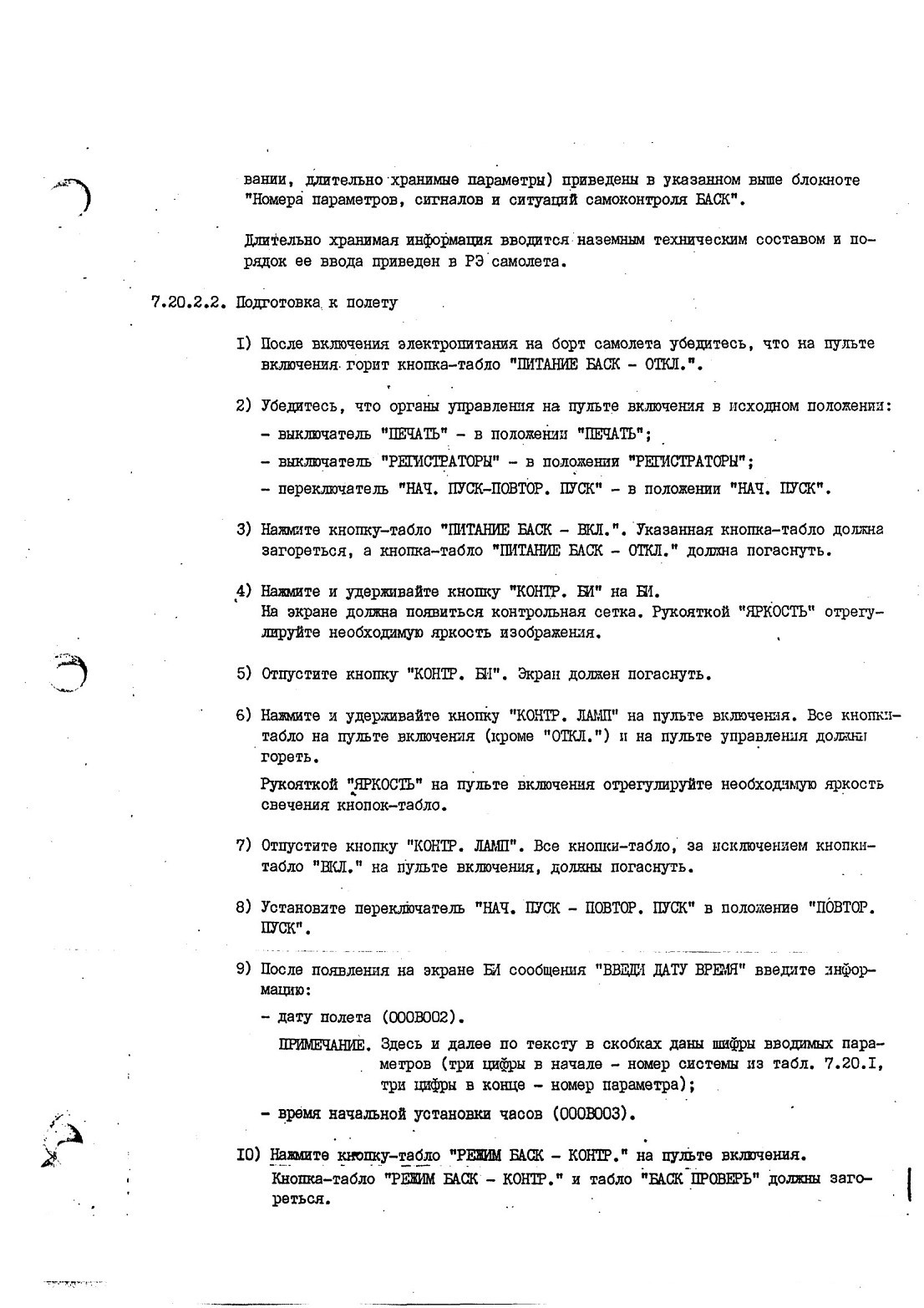

Самолет Ан-124-100. Руководство по летной эксплуатации (1993 год) - часть 42

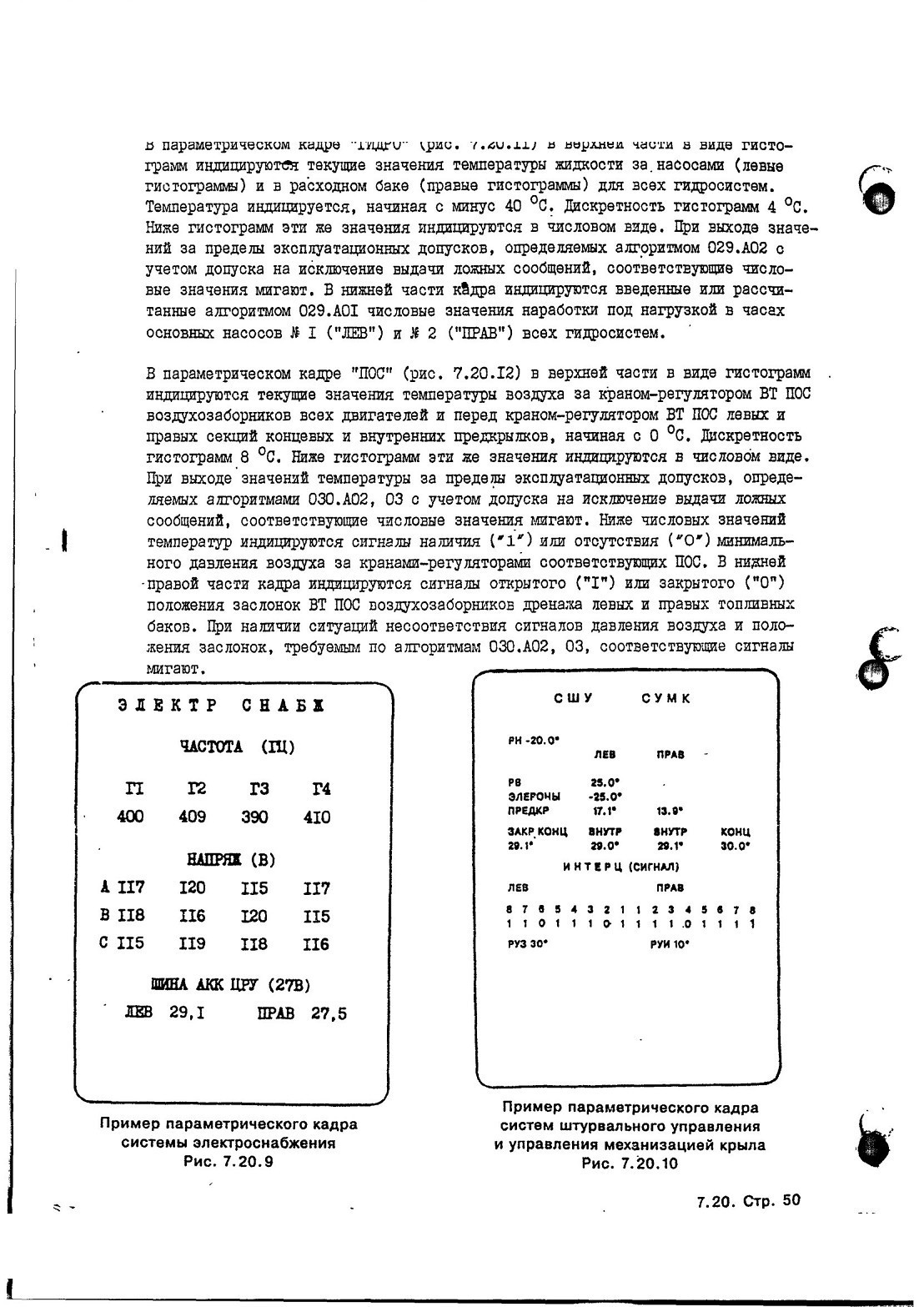

Ниже гистограмм текущие значения температуры индицируются в числовом виде. При выходе значений температуры за пределы допустимых значений, определяемых алгоритмом 072.AI4 с учетом допуска на исключение выдачи ложных сообщений, соответствующие числовые значения мигают.
В нижней правой части кадра индицируются текущие значения давления в масляной полости коробки приводов ”КОР ПР”) и центрального привода ("Ц ПР").

Цри выходе значений давления за верхний эксплуатационный допуск, определяемом алгоритмом 072.AI5 с учетом допуска на исключение выдачи ложных сообщений, соответствующие числовые значения мигают.

Параметрические кадры "СЛУЖ. ИНФСЯРМ.", "ИВН", "ОБОРОТЫ", "ТЕМПЕР. РАСХОД", "ВИБРАЦИЯ" и "ОХЛАДД. ТУРБИН" выводятся на экран сразу при нажатии соответствующей кнопки-табло. Остальные параметрические кадры выводятся на экран сразу при нажатии соответствующей кнопки-табло только при отсутствии текстовых кадров по данным системам, а при их наличии - нажатием кнопки "СЛЕД. КАДР" столько раз, сколько сформировано текстовых кадров по данной системе в данный момент времени.

Для фиксации параметрического кадра и представленной в нем информации без смены его текстовым кадром нажмите кнопку-табло "СТОП КАДР".

Для восстановления обновления информации, представленной в параметрическом кадре, без смены его текстовым кадром дополнительно нажмите кнопку "СЛЕД. КАДР".

Для отмены обновления информации в параметрическом кадре нажмите кнопку "ПРВД. КАДР".

Для восстановления возможности вывода текстового кадра вновь нажмите кнопку-табло "СТОП КАДР".

Кадры об одном или нескольких аналоговых параметрах (бинарных сигналах) одной или нескольких систем формируются оператором. Пример такого кадра показан на рис. 7.20.19. В кадре индицируются наименования систем и относящиеся к ним аналоговые параметры или бинарные сигналы. Аналоговые параметры выводятся с индикацией условного обозначения параметра, его числового значения и размерности. Бинарные сигналы выводятся с индикацией номера сигнала и цифры "0" или "I" при отсутствии или наличии сигнала соответственно.

- Для вывода на экран информации по отдельным параметрам (сигналам) одной системы:

- нажмите кнопку "СБРОС", при этом сбрасывается информация с экрана и гаснут все кнопки-табло, кроме "ЕСТЬ СООНЦ.", "ЭР" и "ПЕЧАТЬ";

- наберите номер одного или нескольких параметров (сигналов) на десятичном наборнике, при этом на экране индицируются номера параметров (сигналов);

- нажмите кнопку-табло соответствующей контролируемой системы, при этом индицируется наименование системы;

- нажмите кнопку "ИНДИКАЦИЯ", при этом вместо номера параметра индицируются его условное обозначение, числовое значение и размерность (для аналоговых параметров) или рядом с номером сигнала индицируется цифра "О" или "I"

(для бинарных сигналов).

Для вывода на экран информации по отдельным параметрам (сигналам) нескольких систем:

- нажмите кнопку "СБРОС";

- наберите номер одного ила нескольких параметров (сигналов) первой системы;

- нажмите кнопку-табло первой системы;

- наберите номер одного или нескольких параметров (сигналов) второй системы;

- нажмите кнопку-табло второй системы. И так далее.

- нажмите кнопку "ИНДИКАЦИЯ".

ПРИМЕЧАНИЕ. Если при наборе номера или выборе системы оператор ошибся, нажмите кнопку "СТИРАН. СТРОКИ" и повторите набор. При нажатии кнопки после набора номера сбрасывается набранная строка. При повторных нажатиях кнопки поочередно сбрасываются предыдущие строки. При нажатии кнопки после выбора системы сбрасывается вся информация, введенная по этой системе.

Одновременно по одной или нескольким системам можно выводить не больше пяти параметров (сигналов).

Для упрощения действий оператора при необходимости многократного вывода одних и тех же требуемых параметров (сигналов) предусмотрена возможность запоминания десяти сформированных оператором кадров об одном или нескольких параметрах (сигналах). Для этого при работе БАСК в режиме "КОНТРОЛЬ":

- сформируйте и выведите на экран Ш сформированный кадр, как указано выше;

- нажмите на пульте включения кнопку-табло "ЦИФРА", которая должна загореться;

- присвойте сформированному кадру любой номер от 0 до 9 и нажмите соответствующую кнопку на десятичном наборнике. Сформированный кадр при этом запоминается и кнопка-табло "ЦИФРА" гаснет.

Замена старого запомненного кадра новым осуществляется присвоением новому кадру номера старого кадра и нажатием соответствующей кнопки на десятичном наборнике. Старый кадр при этом стирается.

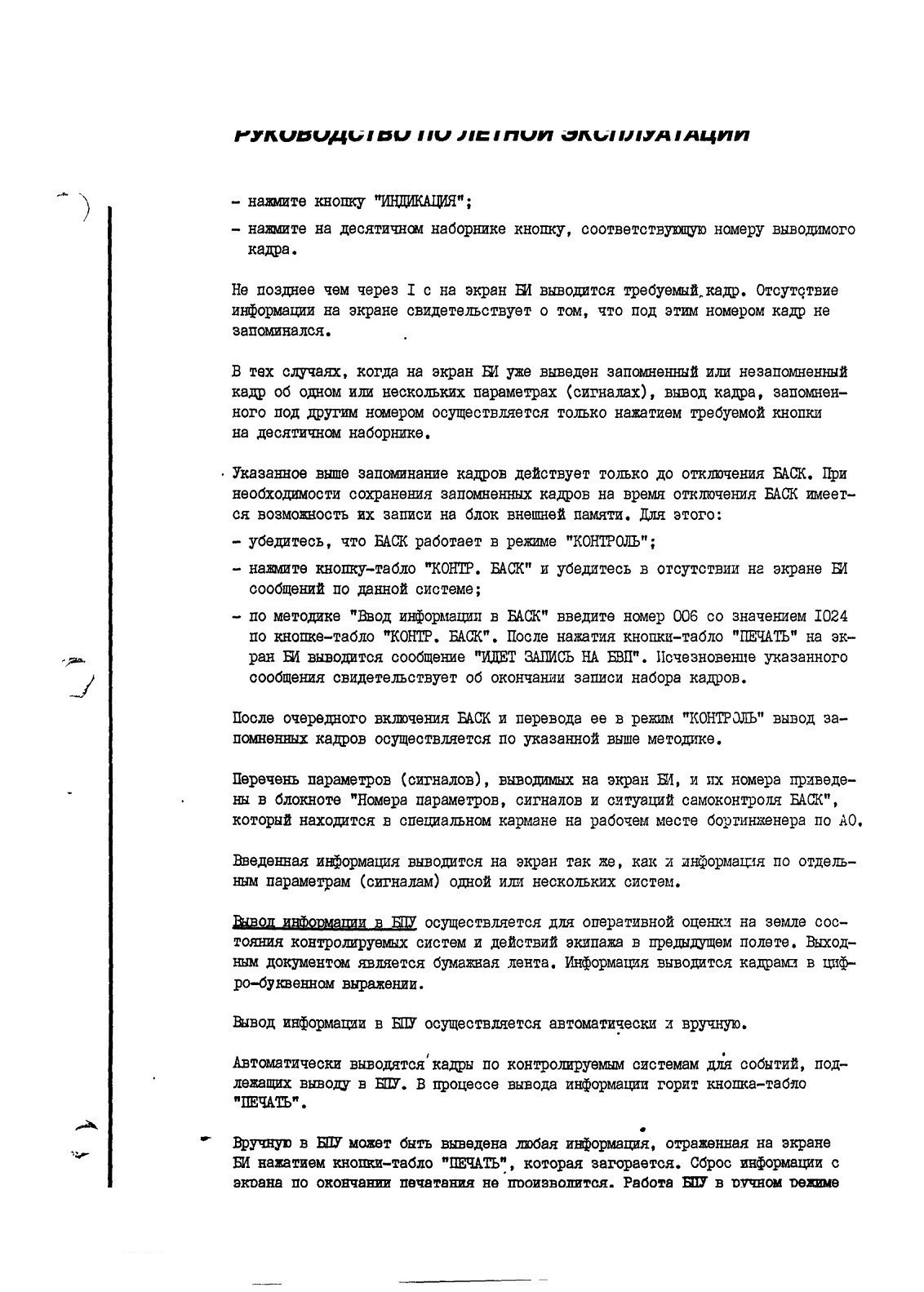

Вывод на экран БИ запомненного кадра осуществляется при работе БАСК в режиме "КОНТРОЛЬ". Для этого:

- нажмите кнопку "СБРОС";
