Трехвальный турбореактивный двухконтурный двигатель Д-436-148. Техническая эксплуатация (2006 год) - часть 15

КОМПРЕССОР - ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ

1. Технология обслуживания изложена в технологических картах:

Осмотр оптическим прибором (эндоскопом) рабочих лопаток подпорной ступени, КНД и КВД.......................................................................ТК 201

2. Для осмотра рабочих лопаток подпорной ступени, всех ступеней КНД и 1 ступени КВД разрешается использовать жёсткие эндоскопы.

Для осмотра рабочих лопаток 2-7 ступеней КВД разрешается использовать как жёсткие эндоскопы типа ЭТЖ (ЭЛЖ), так и гибкие эндоскопы типа ЭТГ или Olympus с диаметром рабочей части 5,5-6,5 мм и углом бокового направления наблюдения 80 или 90°.

Порядок стыковки, настройки, принципы работы и эксплуатации эндоскопов изложены в паспортах или руководствах по эксплуатации эндоскопов.

Технология осмотра рабочих лопаток 2-7 ступеней КВД гибким эндоскопом аналогична технологии осмотра жёстким эндоскопом.

В ТК 201 изложена технология осмотра рабочих лопаток подпорной ступени, КНД и КВД жёстким эндоскопом.

3. Меры безопасности

ВНИМАНИЕ. ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЙ РАБОЧЕЙ ЧАСТИ ЭНДОСКОПА И РАБОЧИХ ЛОПАТОК КВД (В СЛУЧАЕ ПРИМЕНЕНИЯ ГИБКОГО ЭНДОСКОПА) КОНТРОЛИРУЙТЕ ПО ИЗОБРАЖЕНИЮ РАБОЧИХ ЛОПАТОК В ОКУЛЯРЕ ЭНДОСКОПА ПОЛОЖЕНИЕ ДИСТАЛЬНОГО КОНЦА ЭНДОСКОПА И НЕ ДОПУСКАЙТЕ ЕГО КАСАНИЯ О РАБОЧИЕ ЛОПАТКИ.

К РО №	ТЕХНОЛОГИЧЕСКАЯ КАРТА 201	На страницах 203-227/228
Пункт РО	Наименование работы Осмотр оптическим прибором (эндоскопом) рабочих лопаток подпорной ступени, КНД и КВД	Трудоемкость, 2 чел.ч.
Содержание операции и технические требования (ТТ)		Работы, выполняемые при отклонениях от ТТ	Контроль
1. Общие указания

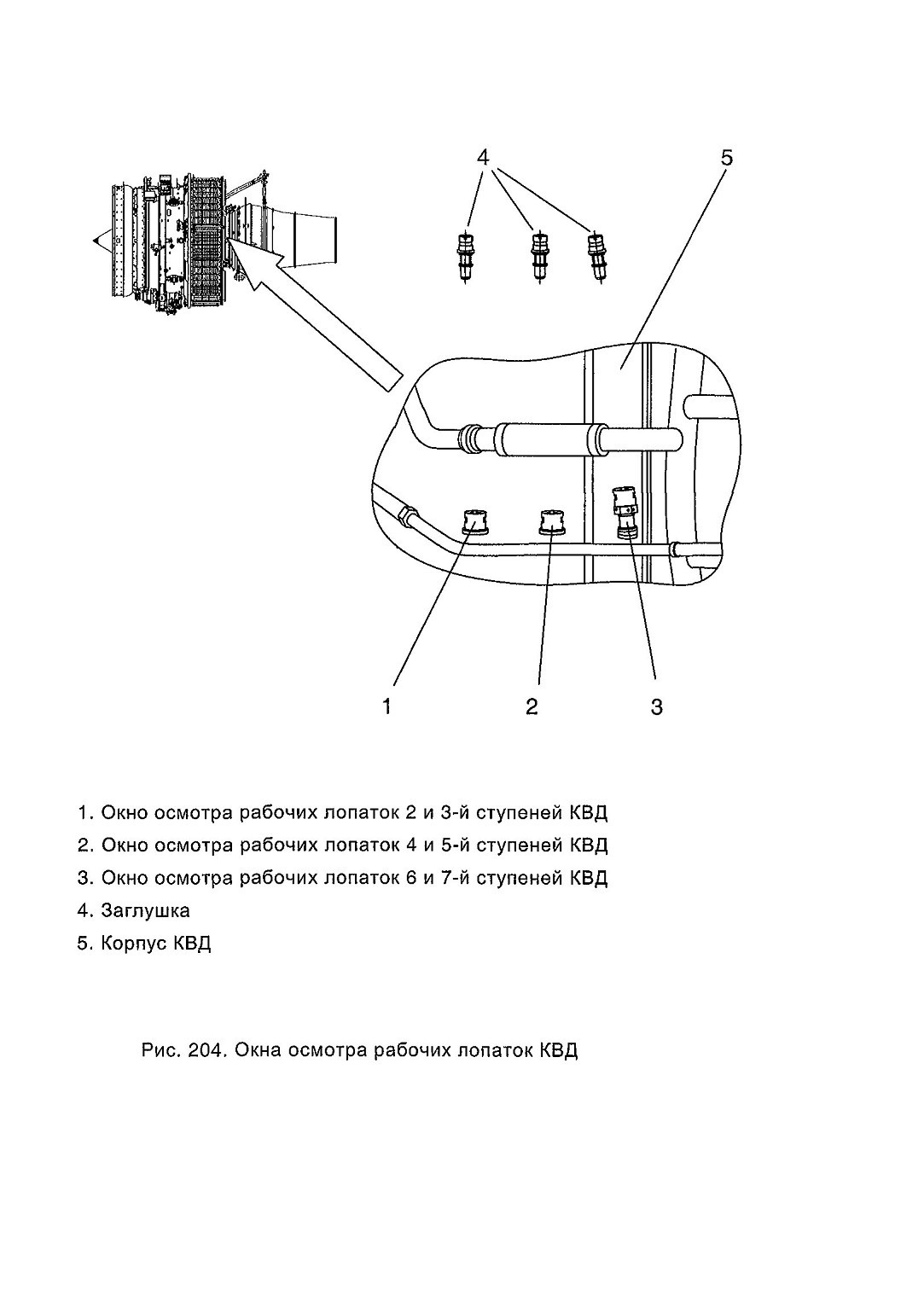

1.1. Ознакомьтесь со схемой расположения и конструкцией окон осмотра рабочих лопаток компрессора
(рис. 201, 202, 203, 204), с условным делением на зоны пера рабочих лопаток, с характерными размерами элементов

лопаток и допустимыми размерами повреждений (рис. 205; табл. 201).
Окна осмотра предназначены для подвода эндоскопа к рабочим лопаткам.
Для удобства демонтажа в окнах осмотра установлены быстросъемные заглушки.

1.2. В случае обнаружения повреждений на рабочих лопатках сравнивайте их
с допустимыми повреждениями (пп. 2.6, 3.10 ).
2. Осмотр рабочих лопаток подпорной ступени и КНД
2.1. Произведите сборку эндоскопа ЭТЖ (ЭЛЖ) с использованием смотровой
трубки ТСС 8,5.720.80 (ТС 8,5.750.90) и подключение собранного эндо-

скопа к источнику тока в последовательности, изложенной в руководстве
по эксплуатации эндоскопа.
2.2. Осмотр рабочих лопаток подпорной ступени
2.2.1. Расконтрите и вывинтите заглушку 1 окна 3 (рис. 203) на корпусе венти-лятора.
2.2.2. Через окно 3 осторожно введите смотровую трубку эндоскопа внутрь
корпуса вентилятора между рабочими лопатками вентилятора и направ-ляющим аппаратом вентилятора. Сориентируйте входную призму трубки
в направлении входных кромок рабочих лопаток подпорной ступени
(против полета) между лопатками направляющего аппарата вентилято-ра. Включите питание и, медленно прокручивая за лопатки ротор венти-
лятора, произведите осмотр передних поверхностей рабочих лопаток
подпорной ступени (количество лопаток 37 шт.)
2.2.3. Осторожно выведите смотровую трубку из двигателя, отключите пита-ние.
2.2.4. Ввинтите заглушку 1 окна 3 в резьбовое отверстие бобышки на корпусе
вентилятора, затяните заглушку на 0,5-0,7 грани от положения «до упора» (см.070.00.03) и законтрите заглушку проволокой.

2.3. Осмотр рабочих лопаток 1 и 2-й ступеней КНД
2.3.1. Расконтрите и вывинтите заглушку 4 окна 6, расположенного на корпусе

вентилятора.
2.3.2. Через окно 6 демонтируйте заглушку 5 окна на корпусе КНД в следую-щей последовательности:
— через окно 6 введите внутрь двигателя приспособление 6371902030
головкой, имеющей внутреннюю резьбу;
— навинтите приспособление на резьбовую часть заглушки 5 на корпусе
КНД;
— нажмите вдоль оси на приспособление, поверните его на 90е по
часовой стрелке и легким рывком на себя демонтируйте заглушку.
2.3.3. Осторожно введите смотровую трубку эндоскопа внутрь двигателя, ори-ентируя входную призму трубки в направлении выходных кромок рабо-
чих лопаток 1-й ступени КНД (в направлении полета), включите питание
и, медленно прокручивая с помощью приспособления (см. ТК 302) ротор
КНД, произведите осмотр задних поверхностей рабочих лопаток 1-й
ступени КНД (количество лопаток 35 шт.).
2.3.4. Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на
180° , ориентируя входную призму трубки в направлении входных кро-мок рабочих лопаток 2-й ступени КНД, и, медленно прокручивая ротор
КНД, произведите осмотр передних поверхностей рабочих лопаток 2-й
ступени КНД (количество лопаток 49 шт.).

2.3.5. Осторожно выведите смотровую трубку из двигателя, отключите питание.

2.3.6. Осмотрите заглушки 4 и 5. Убедитесь в отсутствии повреждений уплотнительных колец и поверхностей заглушек.

2.3.7. Через окно 6 установите заглушку 5 на место, для чего:

— введите приспособление 6371902030 с заглушкой через окно 6 в гнездо на корпусе КНД, совместив выступы заглушки с пазами гнезда;

— нажмите вдоль оси на приспособление, поверните его по часовой стрелке на 90° и, прекратив нажатие, убедитесь в надежной фиксации заглушки от проворота в гнезде;

— свинтите приспособление с заглушки и выведите приспособление из двигателя.

2.3.8. Ввинтите заглушку 4 окна 6 в резьбовое отверстие бобышки на корпусе вентилятора, затяните заглушку на 0,5-0,7 грани от положения «до упора» (см.070.00.03) и законтрите заглушку проволокой.

2.4. Осмотр рабочих лопаток 3 и 4-й ступеней КНД

2.4.1. Установите переходник 36.19.02.603 в рукоятку 20-569-080. Ввинтите переходник 36.19.02.603 в резьбовое отверстие заглушки 8 окна 7 на промежуточном корпусе, нажмите на рукоятку 20-569-080, проверните ее по часовой стрелке на 90° и легким рывком на себя выведите за-глушку из гнезда.
2.4.2. Через окно 7 демонтируйте заглушку 5 окна на корпусе КНД в последо-вательности, изложенной в п.2.3.2.
2.4.3. Осторожно введите смотровую трубку эндоскопа ЭТЖ (ЭЛЖ) внутрь
двигателя, ориентируя входную призму трубки в направлении выходных
кромок рабочих лопаток 3-й ступени КНД (в направлении полета), вклю-чите питание и, медленно прокручивая с помощью приспособления
(см. ТК 302) ротор КНД, произведите осмотр задних поверхностей ра-бочих лопаток 3-й ступени КНД (количество лопаток 67 шт.).
2.4.4. Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на
180°, ориентируя входную призму трубки в направлении входных кромок
рабочих лопаток 4-й ступени КНД, и, медленно прокручивая ротор КНД,
произведите осмотр передних поверхностей рабочих лопаток 4-й ступе-ни КНД (количество лопаток 77 шт.).
2.4.5. Осторожно выведите смотровую трубку из двигателя, отключите пита-ние.
2.4.6. Осмотрите заглушки 5 и 8. Убедитесь в отсутствии повреждений уплот-нительных колец и поверхностей заглушек.
2.4.7. Через окно 7 установите заглушку 5 на место в последовательности, из-ложенной в п. 2.3.7.

2.4.8. Установите заглушку 8 на место, для чего:
— переходником 36.19.02.603 введите заглушку 8 в гнездо окна 7 на
промежуточном корпусе, совместив выступы заглушки с пазами
гнезда;
— нажмите на рукоятку 20-569-080, поверните ее на 90° вправо и,
прекратив нажатие, убедитесь в надежной фиксации заглушки от проворота в гнезде;
— вывинтите переходник с заглушки.
2.5. Осмотр рабочих лопаток 5 и 6-й ступеней КНД
2.5.1. Демонтируйте заглушки 8 окон 9 и 10 на промежуточном корпусе в по-следовательности, изложенной в п. 2.4.1.
2.5.2. Через окно 9 демонтируйте заглушку 5 окна на корпусе КНД в последо-вательности, изложенной в п. 2.3.2.
2.5.3. Через окно 10 демонтируйте заглушку 11 окна внутри промежуточного
корпуса в следующей последовательности:
— через окно 10 введите внутрь двигателя приспособление
6371902030 головкой, имеющей наружную резьбу;
— ввинтите приспособление в резьбовое отверстие заглушки 11,
расположенной внутри промежуточного корпуса;
— нажмите на ручку приспособления, поверните его вправо на 90° и

легким рывком на себя демонтируйте заглушку из гнезда.
2.5.4. Осторожно введите смотровую трубку эндоскопа через окно 9 внутрь двигателя, ориентируя входную призму трубки в направлении выходных кромок рабочих лопаток 5-й ступени КНД, включите питание и, медлен- но прокручивая с помощью приспособления (см. ТК 302) ротор КНД, произведите осмотр задних поверхностей рабочих лопаток 5-й ступени КНД (количество лопаток 89 шт.).
2.5.5. Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на
180°, ориентируя входную призму трубки в направлении входных кромок рабочих лопаток 6-й ступени КНД, и, медленно прокручивая ротор КНД,
произведите осмотр передних поверхностей рабочих лопаток 6-й ступе-ни КНД (количество лопаток 95 шт.).
2.5.6. Выведите смотровую трубку из двигателя.
2.5.7. Введите смотровую трубку эндоскопа внутрь двигателя через окно 10 ,
ориентируя входную призму трубки в направлении выходных кромок ра-бочих лопаток 6-й ступени КНД (по полёту), и, медленно прокручивая
ротор КНД, произведите осмотр задних поверхностей рабочих лопаток
6-й ступени КНД.
2.5.8. Выведите смотровую трубку из двигателя, отключите питание.
2.5.9. Осмотрите заглушки 5, 8 и 11. Убедитесь в отсутствии повреждений

уплотнительных колец и поверхностей заглушек.
2.5.10. Через окно 9 установите заглушку 5 на место в последовательности, изложенной в п. 2.3.7.
2.5.11. Через окно 10 установите заглушку 11 на место в следующей после-довательности:
— приспособлением 6371902030 через окно 10 введите заглушку 11 в
гнездо внутри промежуточного корпуса двигателя;
— нажмите на ручку приспособления, поверните его по часовой стрелке на 90° до совмещения выступов заглушки с пазами гнезда и
убедитесь в надёжной фиксации заглушки в гнезде;
— вывинтите приспособление с заглушки 11 и выведите его из двигателя.
2.5.12. Установите заглушки 8 на окна 9 и 10 в последовательности, изложен-ной в п. 2.4.8.

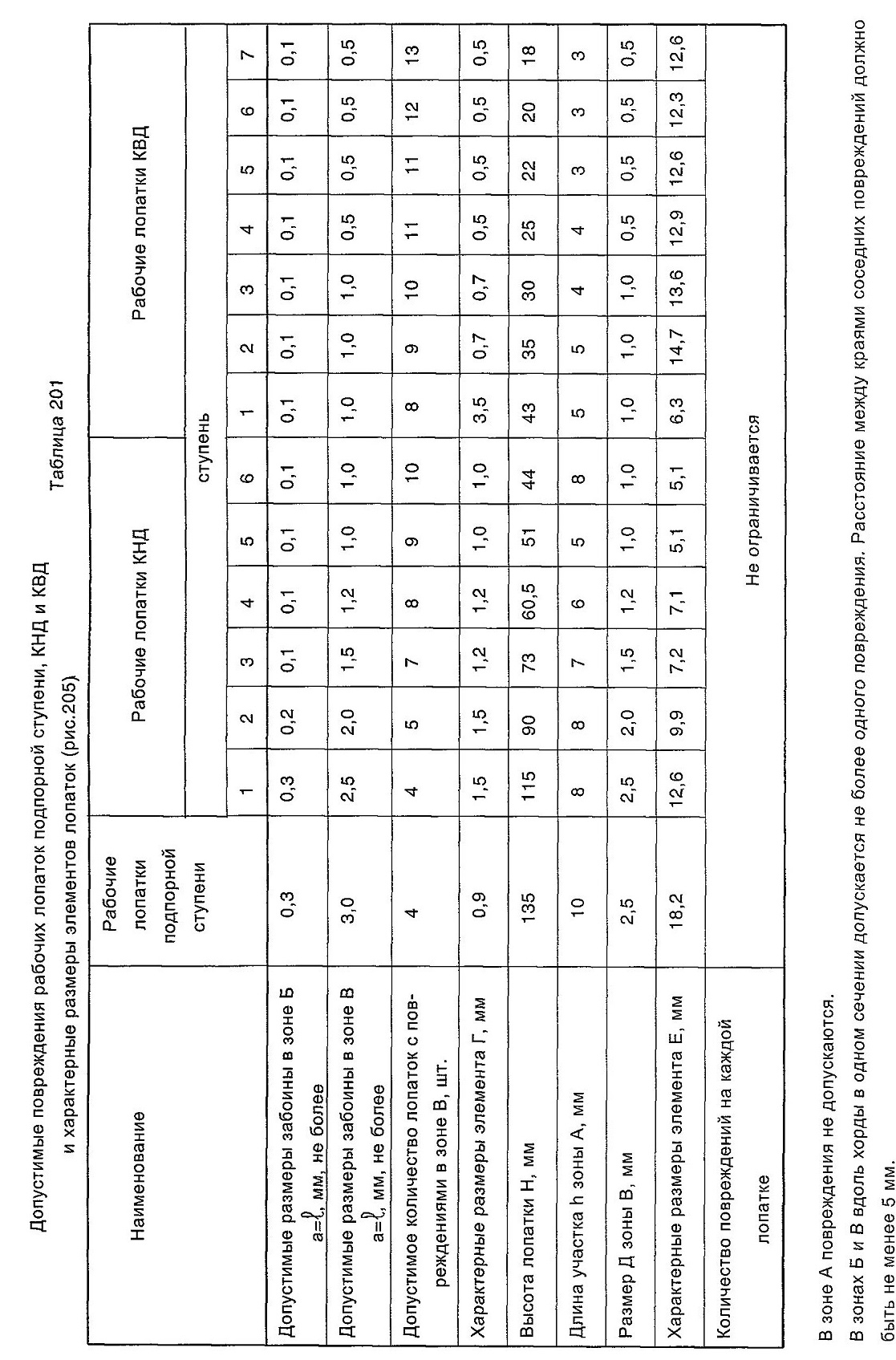

2.6. Допустимые повреждения на рабочих лопатках подпорной ступени и КНД
представлены в табл. 201, условное деление на зоны пера рабочих
лопаток показано на рис. 205.
Величину повреждений определяйте визуально путем сравнения величи-ны повреждения с характерными размерами элементов лопатки, указан-ными в табл. 201.

3. Осмотр рабочих лопаток КВД
3.1. Произведите сборку эндоскопа ЭТЖ (ЭЛЖ) с использованием смотровой
трубки ТСС 8,5.720.80 (ТС 8,5.750.90) и подключение собранного эндо-скопа к источнику тока в последовательности, изложенной в руководстве
по эксплуатации эндоскопа.
3.2. Осмотр рабочих лопаток 1-й ступени КВД
3.2.1. Демонтируйте заглушку 8 окна 10 (рис. 203) на промежуточном корпусе
в последовательности, изложенной в п. 2.4.1.
3.2.2. Через окно 10 демонтируйте заглушку 11 внутри промежуточного корпу-са в последовательности, изложенной в п. 2.5.3.
3.2.3. Осторожно введите смотровую трубку эндоскопа ЭТЖ (ЭЛЖ) внутрь
двигателя, ориентируя входную призму трубки в направлении входных
кромок рабочих лопаток 1-й ступени КВД (против полета), включите пи-тание, и, медленно прокручивая (см. ТК 303) ротор КВД, произведите
осмотр передних поверхностей рабочих лопаток 1-й ступени КВД (коли-чество лопаток 79 шт.).
3.2.4. Выведите смотровую трубку из двигателя, отключите питание.
3.2.5. Осмотрите заглушки 8 и 11. Убедитесь в отсутствии повреждений уплот-нительных колец и поверхностей заглушек.
3.2.6. Через окно 10 установите заглушку 11 на место в последовательности, изложенной в п. 2.5.11
