Трехвальный турбореактивный двухконтурный двигатель Д-436-148. Техническая эксплуатация (2006 год) - часть 13

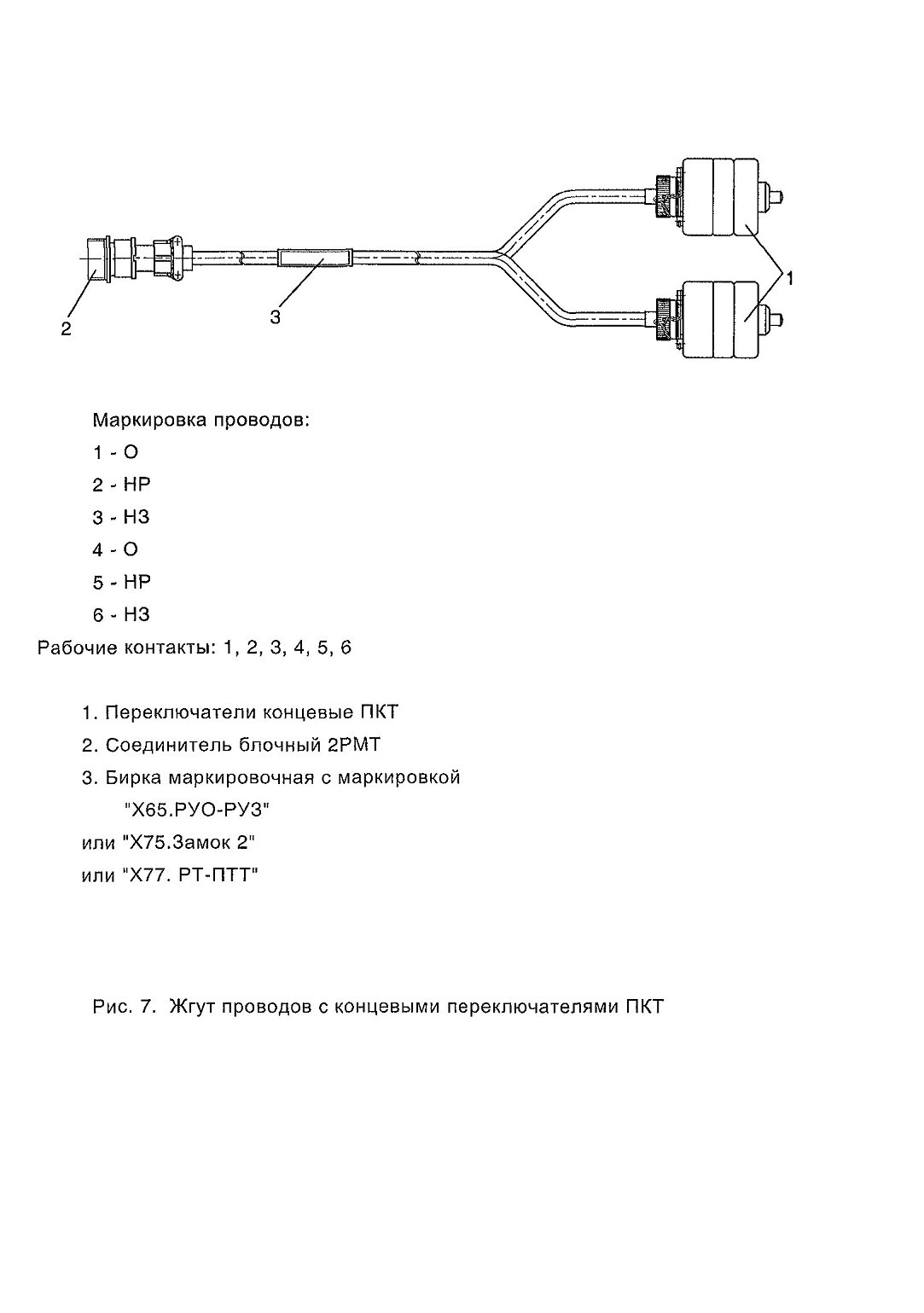

Рис. 7. Жгут проводов с концевыми переключателями ПКТ

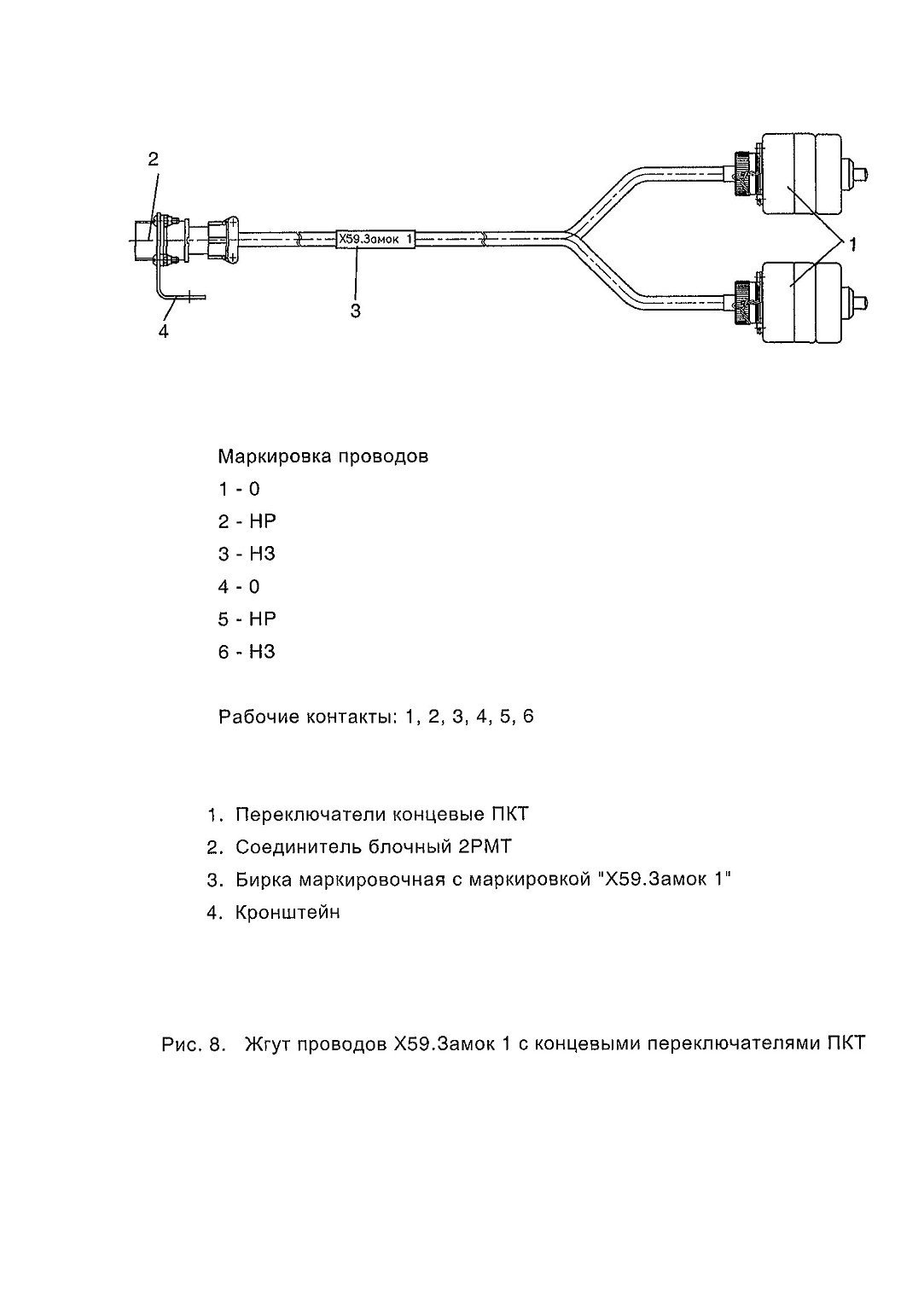

Рис. 8. Жгут проводов Х59.Замок 1 с концевыми переключателями ПКТ

1. Жгут проводов

2. Зажим кабельный

3. Корпус кабельной части соединителя

4. Гайка байонетного замка

5. Штырь

6. Винт

7. Кронштейн

8. Гайка самоконтрящаяся

9. Корпус блочной части соединителя А - окно
Рис. 9. Соединение блочной и кабельной частей соединителя СНЦ

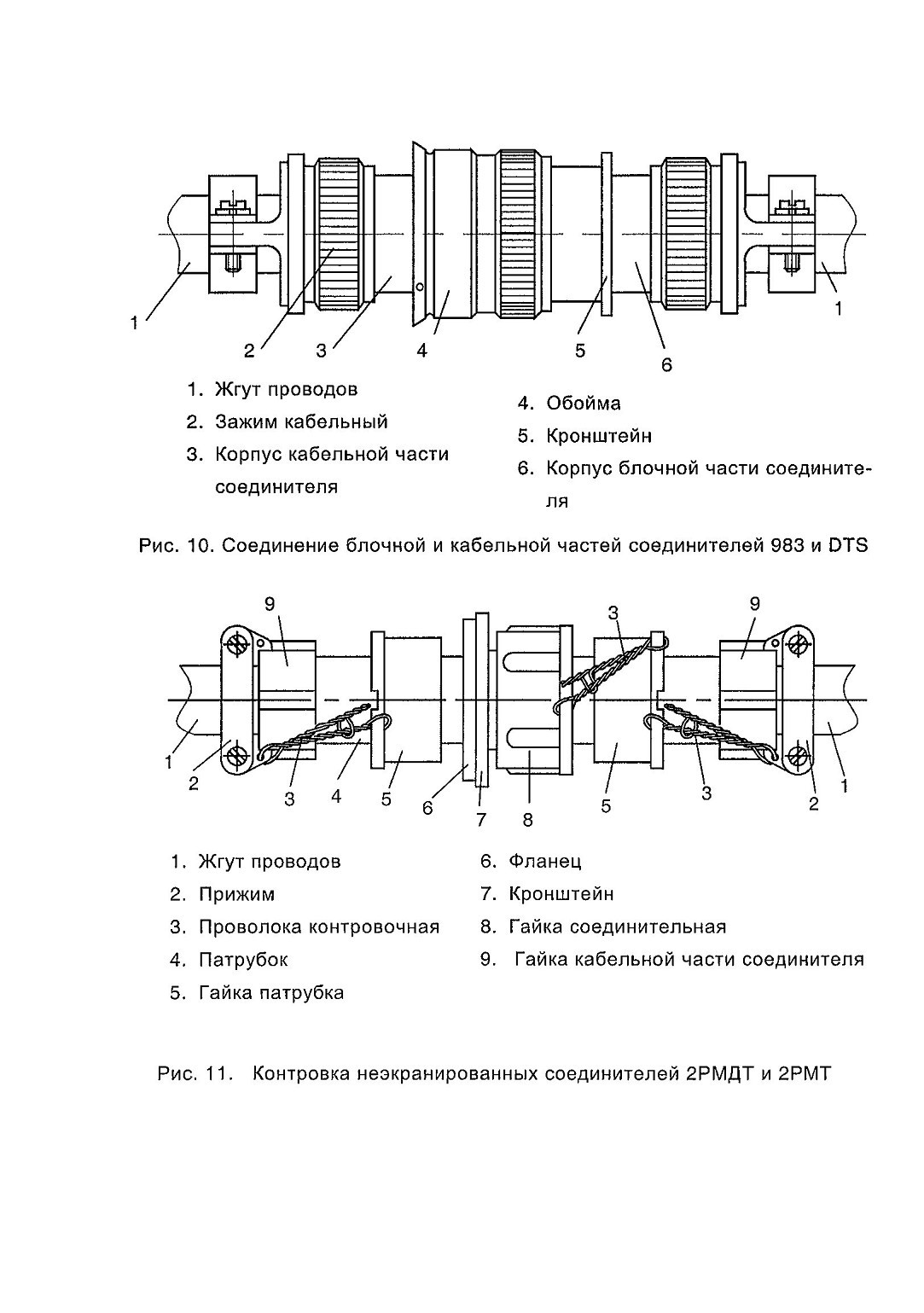

Рис. 10. Соединение блочной и кабельной частей соединителей 983 и DTS

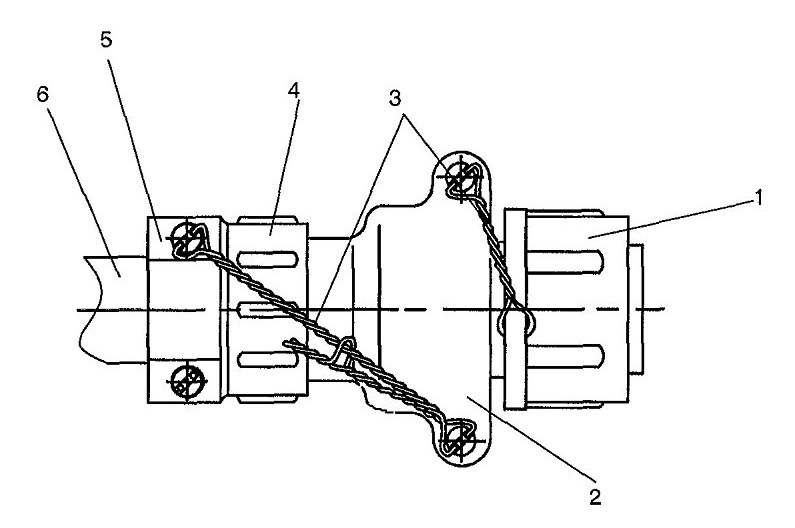

Рис. 11. Контровка неэкранированных соединителей 2РМДТ и 2РМТ

1. Гайка соединительная

2. Патрубок кабельной части соединителя

3. Проволока контровочная

4. Гайка кабельной части соединителя

5. Прижим

6. Жгут проводов
Рис. 12. Контровка неэкранированных соединителей 2РТТ

1. Датчик

2. Винт

3. Корпус блочной части соединителя

4. Гайка соединительная

5. Гайка кабельной части соединителя

6. Проволока контровочная

7. Винт

8. Прижим

9. Жгут проводов

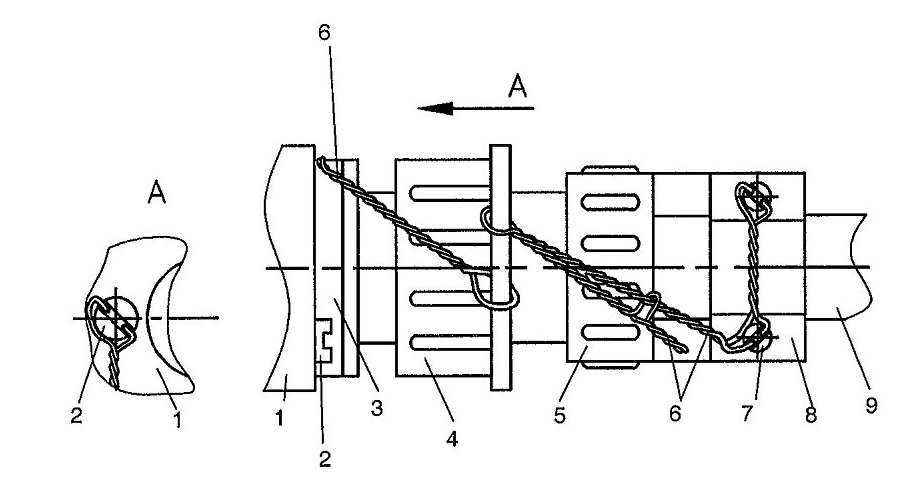

Рис. 13. Контровка соединителя ШПЛМ

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА - ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Возможные неисправности в процессе эксплуатации электрической проводки (обрыв или замыкание в электрических цепях, уменьшение сопротивления изоляции проводов) и методы их устранения приведены в табл. 101.
Таблица 101

Возможная причина

Установление неисправного элемента

Устранение

неисправности

1. Обрыв проводов по месту пайки к контакту

соединителя типа ШПЛМ, 2РТТ, 2РМДТ, 2РМТ или нарушение обжатия провода в контакте соединителя типа СНЦ, 983 и DTS

Разъедините вилку с розеткой соединителя проверяемой цепи. Прибором Ц4340 или другим, имеющим аналогичные характеристики, замерьте сопротивление между контактами соединителя. При показании прибором «оо» имеет место обрыв или нарушение обжатия контакта на проводе

Выполните пайку провода к контакту соединителя (см. ТК 202 - ТК 205) или обжатие провода в контакте соединителя (см. ТК 206)

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА - ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ

1. Технология обслуживания изложена в технологических картах:

Осмотр электропроводки двигателя.........................................................ТК 201

Пайка проводов и заделка жгутов проводов в

неэкранированные соединители типа 2РМДТ, 2РМТ................................ТК 202

Пайка проводов и заделка жгутов проводов в

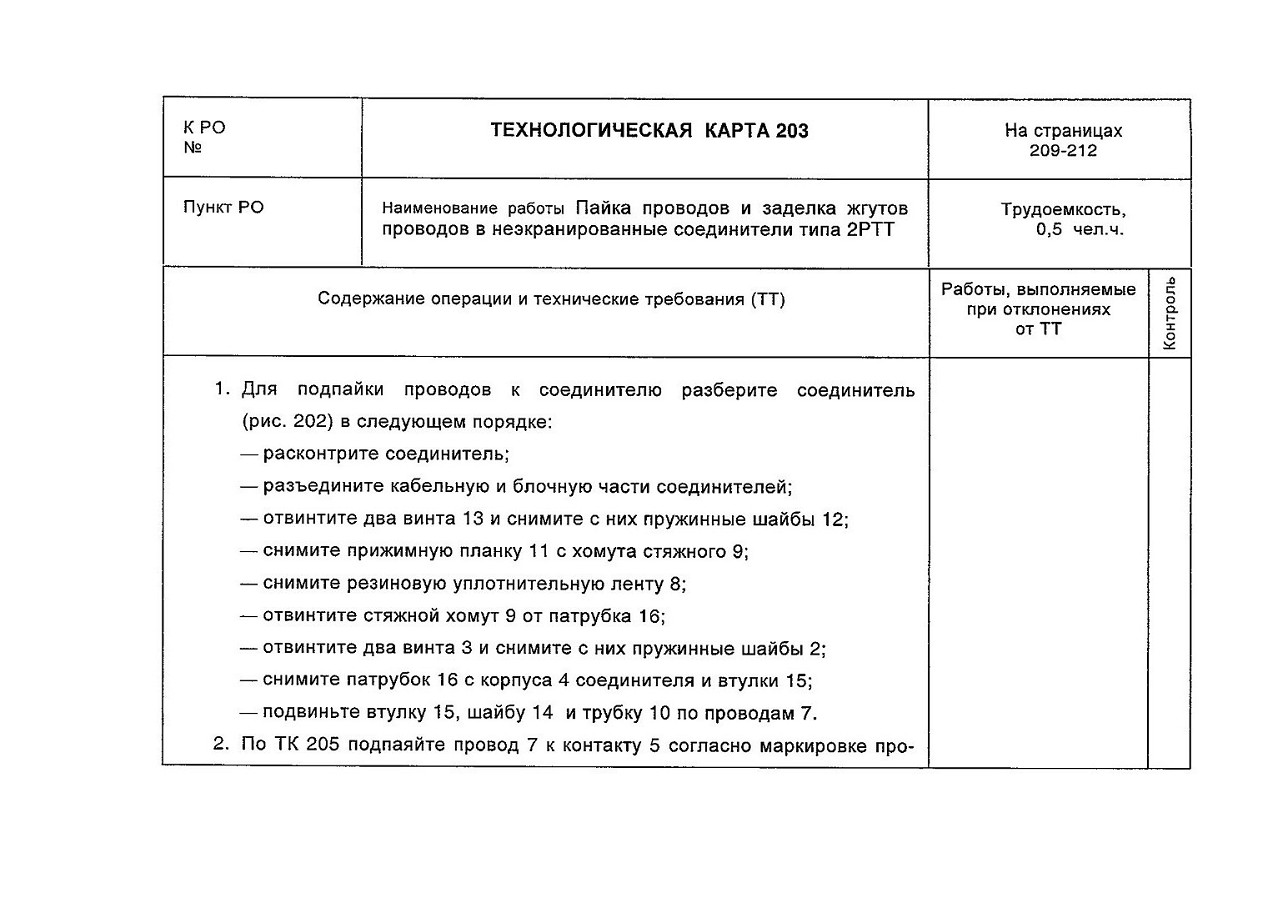

неэкранированные соединители типа 2РТТ..............................................ТК 203

Пайка проводов и заделка жгутов проводов в

соединители типа ШПЛМ............................................................................ ТК 204

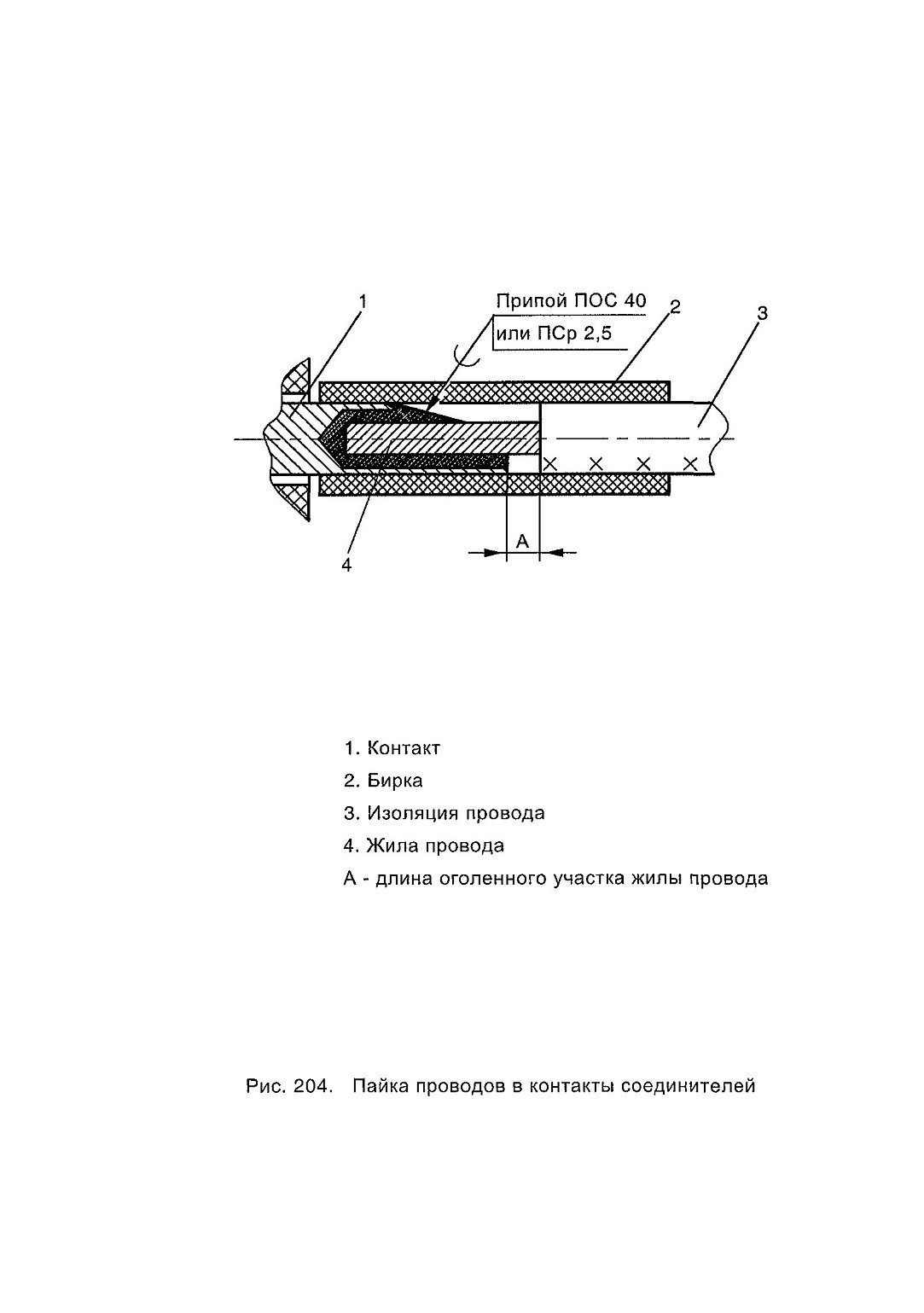

Пайка проводов в контакты соединителей.....................................................ТК 205

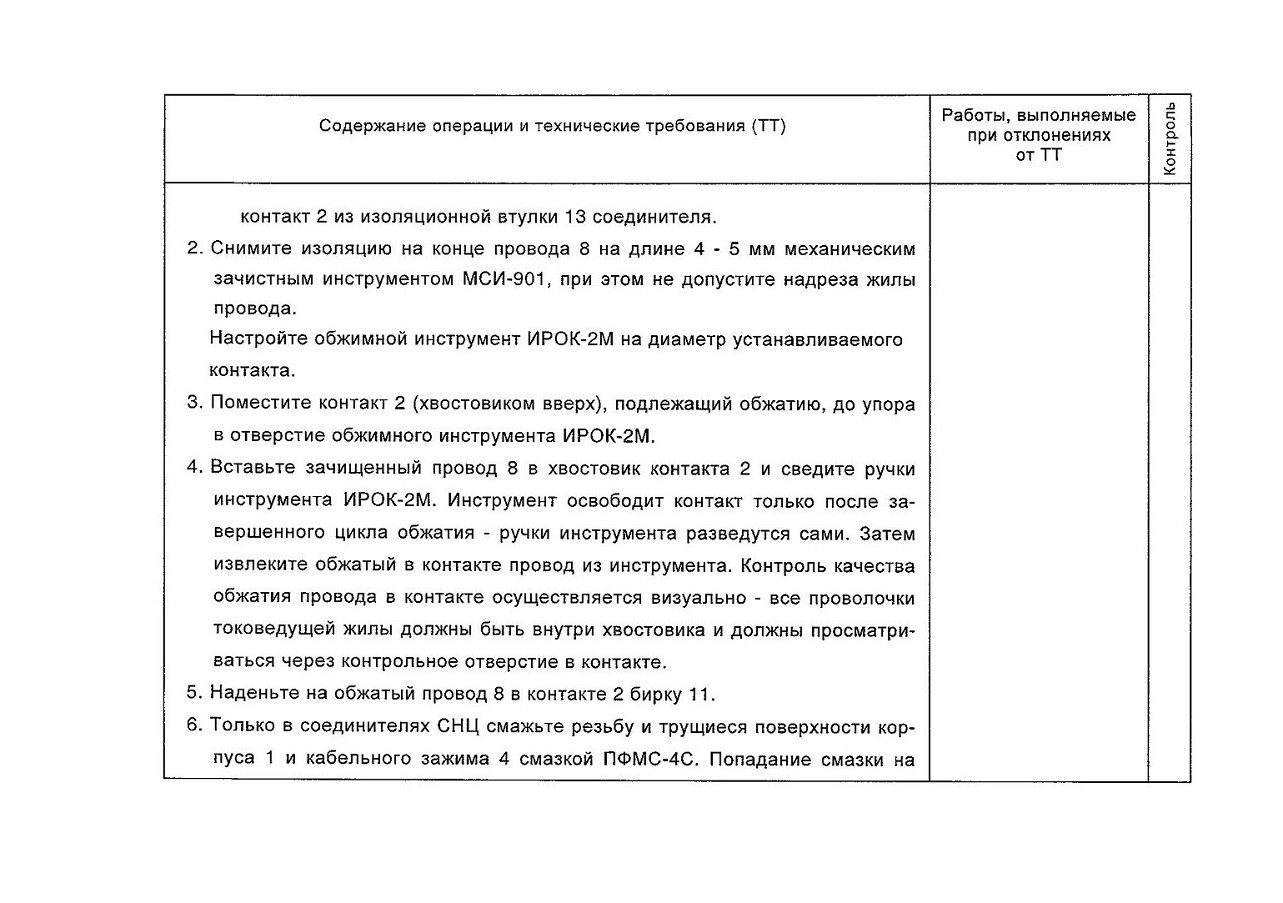

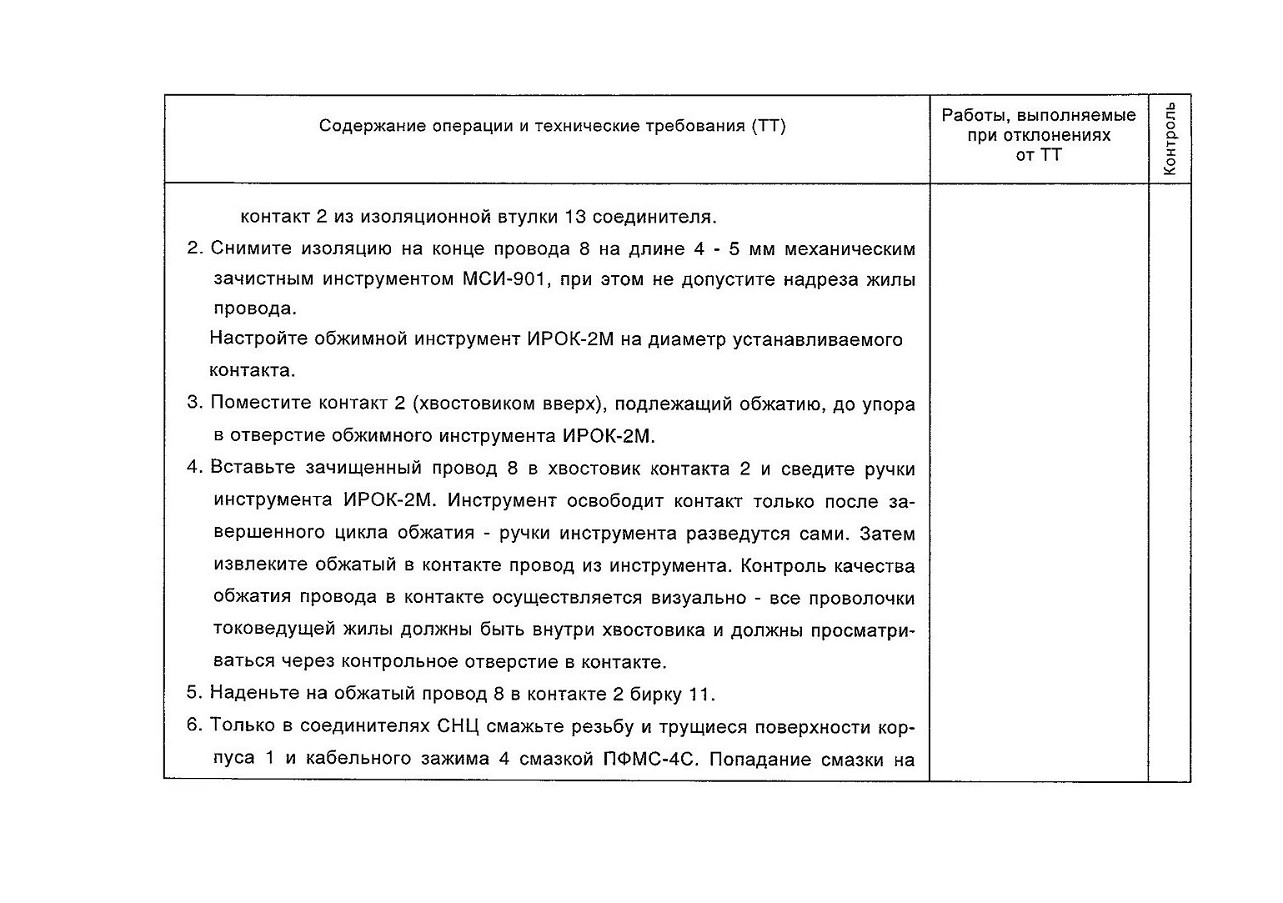

Заделка проводов в контакты соединителей типа СНЦ, 983 и DTS.............................................................................ТК 206

Демонтаж и монтаж электроколлектора.................................................ТК 207

Демонтаж и монтаж жгута проводов промежуточной проводки к датчику температуры П-125 в суфлируемых масляных полостях

опор роторов турбин........................................................................................ТК 208

Демонтаж и монтаж жгута проводов промежуточной проводки к термостружкосигнализаторам перегрева и наличия стружки в масле

на выходе из опор роторов турбин.................................................................ТК 209

Демонтаж и монтаж жгута проводов промежуточной проводки к электромагнитному клапану МКВ принудительного

открытия КПВКНД.............................................................................................ТК 210

Демонтаж и монтаж жгутов проводов переходной проводки к

агрегатам зажигания ПВФ...............................................................................ТК 211

Наложение бандажа на жгуты проводов..................................................ТК 212

Паяльник У6878-9865, механический зачистной инструмент и инструменты, необходимые для заделки проводов в соединители СНЦ, 983 и DTS, указанные в ТК 206, поставляются Поставщиком двигателя по отдельному заказу.

Разрешается выполнять пайку другим типом паяльника, работающим от сети переменного тока с напряжением 36 В, и выполнять заделку проводов в соединители СНЦ или 983 и DTS другими инструментами, обеспечивающими выполнение качественной заделки.
