Технология (с ответами). Всероссийская олимпиада школьников в Москве (2021-2022 год) - часть 45

ТТТТ 10

_____________

Общая часть.

(1 балл)

Установите соответствие между профессией будущего и сферой ее

деятельности:
1

Тканевый инженер

Индустрия

туризма

гостеприимства

Дизайнер

дополненной

реальности территорий

Социальная сфера

Архитектор живых систем

Медицина

Координатор

программ

развития сообществ

Менеджмент

Биотехнологии

(0,5 балла)

С помощью сенсорного выключателя можно легко и безопасно

регулировать  работу  осветительных  приборов  в  доме.  Выберите  из
предложенного  списка  узлы,  которые  обязательно  должны  входить  в
конструкцию  такого  устройства.  В  ответе  укажите  буквы  правильных
ответов.
а. диммер
б. устройство коммутации
в. оптическая система
г. датчик

(1,5 балла)

Решите задачу:

Квартиру  освещают  несколько  лампочек:  5  лампочек  мощностью  7  Вт,
которые  эксплуатируются по  6  часов  в  сутки, 6  лампочек  мощностью 5  Вт,
которые эксплуатируются по 5 часов в сутки, и 3 лампочки мощностью 5,5
Вт,  которые  эксплуатируются  по  4  часа  в  сутки.  Сколько  тратит  семья  в
месяц (30 дней) на освещение квартиры, если 1 кВт*ч электроэнергии стоит
5,15 руб.?
Решение: ______________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
ОТВЕТ:

(1,5 балла)

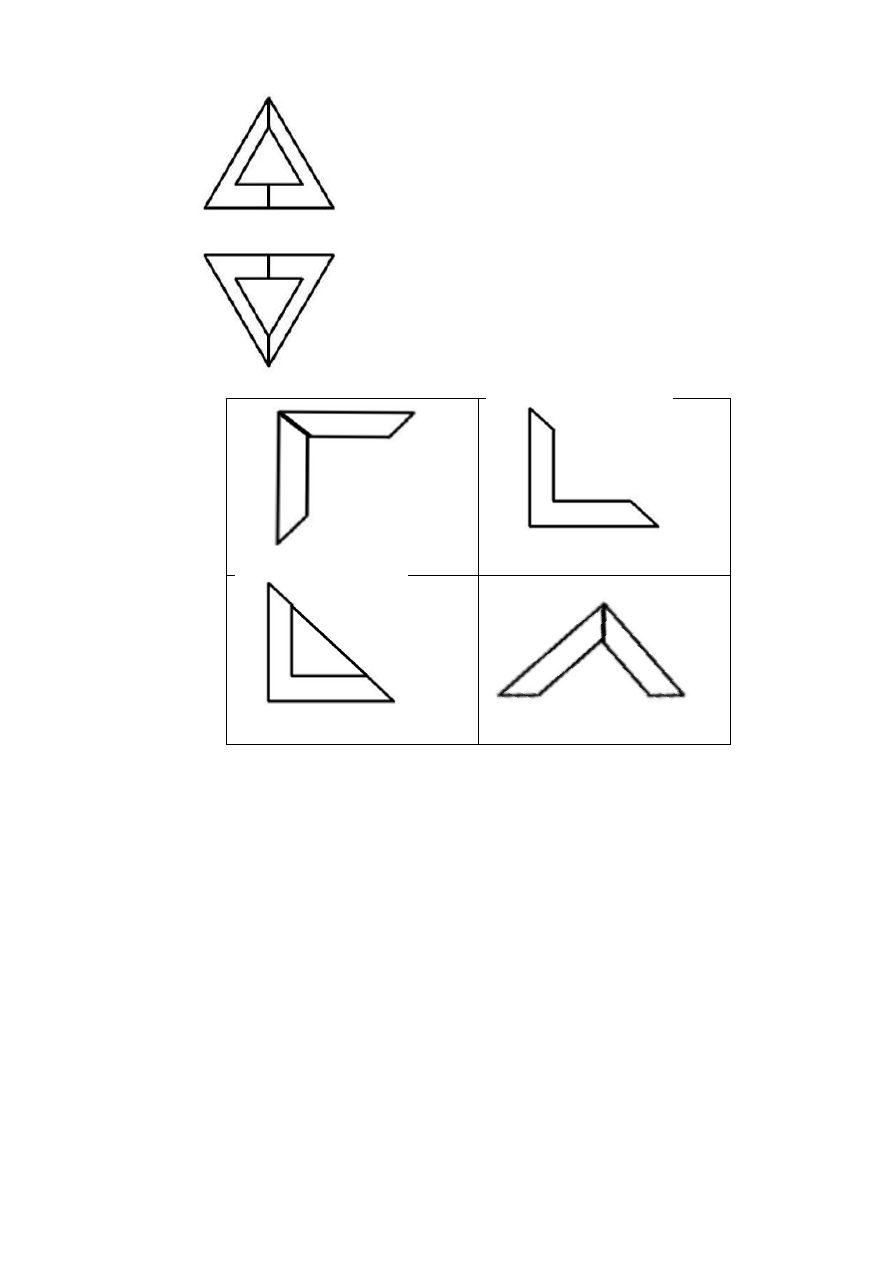

Даны два вида объемной фигуры.

ТТТТ 10

_____________

Выберите из предложенных вариантов вид слева для данной фигуры.

(0,5 балла)

5.  Техническая  система,  как  материальный  объект  искусственного
происхождения,  состоит  из  органа  управления,  рабочего  органа,
передаточного  механизма  (трансмиссии)  и  двигателя.  Выберите  главную
часть технической системы и впишите правильный ответ.

Специальная часть.

(1,5 балл)

Датчик расстояния — это устройство, которое используется для

измерения  длины,  высоты  и  ширины  объекта.  Для  удобства  датчик
встраивают  в  корпус,  программируют  его  и  придают  компактный  вид.
Датчик  расстояния,  направленный  горизонтально,  выполнил  один  оборот
вокруг  вертикальной  оси  со  скоростью  1  об/мин.  В  течение  10  с  подряд
показания  датчика  были  равны  180  см,  в  остальное  время  объекты  не
детектировались. Определите длину видимой части обнаруженного объекта.

ТТТТ 10

_____________

Угол зоны обнаружения датчика расстояния составляет 20

⁰

, дальность

действия превышает 180 см. Ответ дать в сантиметрах, округлив до
ближайшего целого.

(1 балл)

Рассчитайте величину резистора, который необходимо подключить

последовательно с двумя мощными светодиодами Cree класса Xlamp серии
MX3.
Светодиоды мощностью 1.3Вт
Потеря напряжения на диоде: 3,7В
Источник питания 12В.

(1 балл)

Историко-культурное наследие - это материальные и духовные

ценности,  созданные  в  прошлом  и  имеющие  значение  для  сохранения  и
развития  самобытности  народа,  его  вклада  в  мировую  цивилизацию.
Определите  соответствие  изображения  предложенной  росписи  и  названия
народного промысла.

Городецкая
роспись

Гжельская роспись

Урало-
Сибирская роспись

Мезенская роспись

Хохломская
роспись

(0,5 балл)

Выберете правильное утверждение: «Техносфера – это»:

ТТТТ 10

_____________

а. Совокупность машин и механизмов, созданных человеком.
б. Совокупность технических приспособлений, закрепленных на сферической
поверхности.
в. Совокупность объектов и процессов, созданных людьми для
удовлетворения своих потребностей.

(1,5 балл)

10.

На рисунках ниже представлены условные графики ВАХ. Сопоставьте

их с электротехническими устройствами, на которых проводились
измерения.

1. Низкоомный резистор

а)

2. Высокоомный резистор

б)

3. Источник напряжения

в)

Полупроводниковый

диод

г)

(1 балл)

11.

Ка

кой из представленных видов 3D-моделирования наиболее применим

для моделирования в промышленной сфере при разработке зубчатых колес,
передаточных узлов и механизмов
а.

3D-скульптинг

б.

CAD-моделирование

в.

PVA моделирование

г.

ТРЕК-моделирование

(1 балл)

ТТТТ 10

_____________

12.

Выберите из ниже перечисленных два вида постобработки деталей

напечатанных на FDM печати ABS пластиком
а.

Механическая

б.

Гальваническая

в.

Электрическая

г.

Химическая

д.

Электролитическая

(0,5 балл)

13.

Установите соответствие между видами компьютерной графики и

графическими редакторами

Виды компьютерной
графики

Графические редакторы

Растровая

2. Векторная

А) Adobe Photoshop
Б) Adobe Illustrator
В) Corel DRAW
Г) Corel PHOTO-PAINT
Д) Компас
Е) Paint

(1 балл)

14.

Усть-Катавский вагоностроительный завод (УКВЗ) при производстве

трамвайных вагонов, осуществил процесс импортозамещения для таких
комплектующих, как рессоры. Ранее они поставлялись зарубежными
производителями,

сегодня

они

изготавливаются

российскими

производителями в Челябинске из стали отечественного производства.
Определите вид стали, выпускаемой в РФ, изготовление из которой
трамвайных листовых или эллиптических рессор является технологически
эффективным.

а.

горячекатаная сталь эллиптической или листовой ковки

б.

сталь рессорная полосовая

в.

листовая плоская пружинящая сталь

г.

эллиптическая листовая сталь с рессорным эффектом

д.

листовая сталь с рессорным эффектом

(1 балл)

15. Контроллер — устройство управления в электронике и вычислительной
технике.

Укажите преимущества контроллера STM32 (

STM32

— семейство

32-битных

микроконтроллеров производства STMicroelectronics) по

сравнению с контроллером Arduino.

а.

Больший объем оперативной памяти

б.

Удобство программирования в среде Arduino IDE

в.

Более высокая разрядность АЦП

г.

Более высокая производительность

д.

Большее количество примеров применения

ТТТТ 10

_____________

(0,5 балл)

16.

Для

осуществления

технологической

операции

притирки

отшлифованных    поверхностей  применяют    специальные  инструменты  –
притиры.    Выберете  из  списка  только  те  материалы  из  которых
изготавливают  такие притиры.

а.

Чугун

б.

Бронза

в.

Медь

г.

Свинец

д.

Твёрдые породы древесины

е.

Все перечисленные материалы

(1,5 балл)

17.

Какой процент от максимума составляет полученное значение с датчика:

748, если разрядность датчика равна 10 бит? Округлите ответ до сотых и
представьте в процентах.

(1 балл)

18.

Стереолитография

(SLA

или

SL,

также

известная

как

стереолитографический

аппарат,

оптическое

изготовление,

фотоотверждение или печать смолы) -

это

форма технологии 3D-печати,

используемая

для

создания

моделей,

прототипов,

шаблонов

производственных деталей послойно с использованием фотохимических
процессов. Какое излучение способствует затвердеванию смолы в
стереолитографии?
а) Инфракрасное
б) Видимое
в) Ультрафиолетовое
г) Рентгеновское

(0,5 балл)

19.

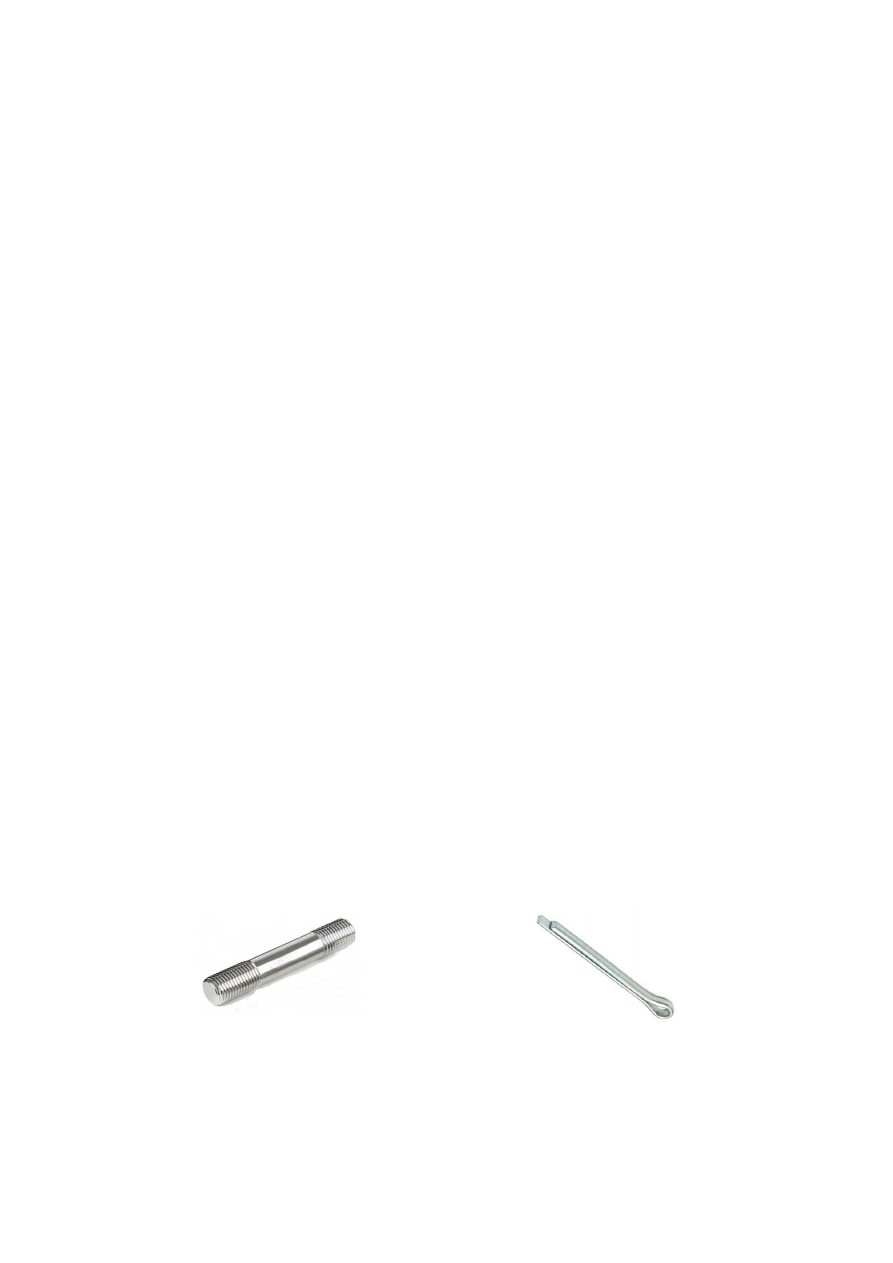

В машиностроении постоянно используют типовые крепёжные и

фиксирующие детали. Как называются эти детали и в чём их назначение?

(1,5 балл)

20. Организация, имеющая в своей структуре отдел главного механика, отдел
главного электрика, конструкторский отдел провела оптимизацию. В
результате в новом отделе работают:
а) инженеры - механики;

ТТТТ 10

_____________

б) инженеры - конструкторы:
в) инженеры - электрики
Укажите

соответствие

должностных

обязанностей

вышеуказанным

должностям
1)Принимает участие в составлении заявок, расчетов и обоснований к ним на
приобретение  электротехнического  оборудования,  материалов  и  запасных
частей  для  проведения  ремонтных  работ,  в  разработке  норм  расхода
электроэнергии.
2)Разрабатывает  мероприятия,  направленные  на  совершенствование
организации  технического  обслуживания  и  ремонта  оборудования,  на
снижение  трудоемкости  и  себестоимости  ремонтных  работ  и  улучшение  их
качества.
3)Составляет  кинематические  схемы,  общие  компоновки  и  теоретические
увязки  отдельных  элементов  конструкций  на  основании  принципиальных
схем  и  эскизных  проектов,  проверяет  рабочие  проекты  и  осуществляет
контроль чертежей по специальности или профилю работы, снимает эскизы
сложных деталей с натуры и выполняет сложные деталировки.
4)Проводит  патентные  исследования  и  определяет  показатели  технического
уровня проектируемых изделий.
5)Участвует  в  расследовании  причин  повышенного  износа  и  отказов
оборудования,  производственного  травматизма,  в  разработке  и  внедрении
мероприятий по их предупреждению.
6)Принимает  участие  в  работе  комиссий  по  аттестации  персонала  на
квалификационную  группу  и  на  право  допуска  по  обслуживанию
электротехнического оборудования и электросетей.
7)Дает  отзывы  и  заключения  на  проекты  стандартов,  рационализаторские
предложения и изобретения, касающиеся отдельных элементов и сборочных
единиц.

ТТТТ 10

_____________

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ ПО ТЕХНОЛОГИИ

ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП

ТЕОРЕТИЧЕСКИЙ ТУР

10 класс

Направление «Техника, технологии и техническое творчество»

Бланк ответа

Общая часть.

(1 балл)
1.

ОТВЕТ: 1 –__, 2 –__, 3 –__, 4 –__.

(0,5 балла)
2.

ОТВЕТ: _______________

(1,5 балла)
3.

Решение:

______________________________________________________
_________________________________________________________________
_______________________________________________________________
ОТВЕТ:_____________

(1,5 балла)
4.

ОТВЕТ: _____________

(0,5 балла)
5.

ОТВЕТ: ________________

Специальная часть.

(1,5 балл)

ОТВЕТ: ________________

(1 балл)
7.

ОТВЕТ: ________________

(1 балл)

Ответ: 1 –____, 2 – ____, 3 – ____, 4 – ___, 5 – ___

(0,5 балл)

ОТВЕТ: ________________

(1,5 балл)
10.

ОТВЕТ: 1 -__; 2 -___; 3-___; 4-___

(1 балл)

ТТТТ 10

_____________

11.

ОТВЕТ: ________________

(1 балл)
12.

ОТВЕТ: ________________

(0,5 балл)

13.

Ответ:

1 - ___,___,___;

2 - ___,___,___.

(1 балл)

14.

ОТВЕТ: ________________

(1 балл)

15.

ОТВЕТ: ________________

(0,5 балл)
16.

ОТВЕТ: ________________

(1,5 балл)
17.

ОТВЕТ: ________________

(1 балл)
18.

ОТВЕТ: ________________

(0,5 балл)

19.

ОТВЕТ: ________________

(1,5 балл)

20.

ОТВЕТ: ________________

ТТТТ 10

_______________

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ ПО ТЕХНОЛОГИИ

ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП

ТЕОРЕТИЧЕСКИЙ ТУР

10 класс

Направление «Техника, технологии и техническое творчество»

21.Творческое задание (5 баллов)

Вам необходимо разработать технологическую документацию фасадной
детали и её накладного модуля для стикеров изделия

«Короб для Книги

отзывов и предложений»

(См.Рисунок 1), а именно:

✓

Поперечную фасонную деталь - Деталь1 (5 шт.)

✓

Вертикальную деталь – Деталь 2 (2 шт.)

✓

Горизонтальную деталь – Деталь 3 (1 шт.)

✓

Фасадную деталь (1 шт.)

✓

Остальные части изделия разрабатывать не требуется.

Назначение изделия:

открытый доступ и хранение

Книги отзывов и

предложений

школьной столовой.

Условия эксплуатации:

в помещениях с искусственно регулируемыми

климатическими условиями.

Требования к эргономике и технической эстетике:

прочность

конструкции, гармоничное соотношение всех деталей конструкции, удобство
пользования, безопасность эксплуатации, оригинальность разрабатываемых
деталей.

Требования к соединению деталей:

Соединение Детали 2 и Детали 3 выполнить при помощи углового шипового
соединения на одинарном шипе.
Соединение Детали 1 (5 шт.) с деталью 2 (2 шт.) выполните по типу
«круглый шип-гнездо»

Требования к технологии изготовления изделия:

Деталь 1 изготавливается на школьном токарном станке по дереву (без ЧПУ
или ПУ).
Деталь 2 (2 шт.) и Деталь 3 (1 шт.) изготавливается только при помощи
ручных столярных инструментов.

Габаритные размеры изделия:

250х180х50 (высота, ширина и глубина

соответственно, в мм). Предельные отклонения размеров

± 1 мм.

Требования к выполнению задания
Этапы работы:

Разработайте и изобразите чертёж Детали 1 (5 шт.), имеющей
оригинальное

дизайнерское

решение

(изобрази

чертёж

на

дополнительном листе с изображением рамки и основной надписи 1).
См.Требования к технологии изготовления изделия.

Разработайте и изобразите чертёж Детали 2 (2 шт.) и Детали 3 (1 шт.),
имеющей собственное конструкторское решение, учитывающее

ТТТТ 10

_______________

требование к типу применяемых соединений (изобрази чертёж на
дополнительном листе с изображением рамки и основной надписи 2).

Назовите

необходимые

инструменты

для

осуществления

технологических процессов ручной столярной обработки Детали 2 и
Детали 3, работающие по принципу «режущего клина»:

__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

Назовите токарные инструменты, необходимые для механической
обработки Детали 1 (5 шт.):

__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

Изобразите эскиз с проработанными элементами художественного
решения Фасадной детали в целом (См. дополнительный
разлинованный лист).

Примечание. В изделии

«Короб для Книги отзывов и предложений»

используются рейки сечением 50х15 для короба, рейка сечением 25х25 для
накладного модуля на фасадной детали, рейка диаметром

8 для накладного

модуля и фанера толщиной S3 на фасадную и заднюю стенки.

Фасадная деталь

Фасонная
(Деталь 1)

Горизонтальная

(Деталь 3)

Вертикальная

(Деталь 2)

ТТТТ 10

_______________

ТТТТ 10

_______________

ТТТТ 10

_______________

ТТТТ 10

_____________

МЕТОДИКА ОЦЕНКИ И КЛЮЧИ

ВЫПОЛНЕННЫХ ОЛИМПИАДНЫХ ЗАДАНИЙ

ТЕОРЕТИЧЕСКОГО ТУРА

заключительного этапа всероссийской олимпиады школьников по

технологии

10 класс

2021-2022 учебный год

Направление «Техника, технологии и техническое творчество»

Москва 2022 г.

ТТТТ 10

_____________

Общая часть.

(1 балл)

ОТВЕТ: 1 – В, 2 – А, 3 – Д, 4 – Г.

(0,5 балла)

ОТВЕТ: б, г

(1,5 балла)

Решение:

((5 × 0,007 × 6) + (6 × 0,005 × 5) + (3 × 0,0055 × 4)) × 30 × 5,15 = 65,817 руб.
Ответ: 65 руб. 82 коп.

(1,5 балла)

ОТВЕТ: Б.

(0,5 балла)

ОТВЕТ: рабочий орган

Специальная часть.

(1,5 балл)

Ответ: 63 (62, 62.8, 63) или 124-126. Два варианта подсчета

(1 балл)

Решение: I = Wr/Ur = 1.3/3.7 = 0.35A

Ur = U – Ur*2 = 12 – 3.7*2 = 4.6
R = Ur/I = 4.6/0.35 =

13.14Ом

(ближайший 15Ом)

W = Ur * I = 4.6 * 0.35 =

1.61Вт

( не менее, 2Вт ближайший)

Ответ
Сопротивление резистора - 13,14  Ом;
Мощность 1,61 Вт

(1 балл)

Ответ: 1 –в, 2 – г, 3 – а, 4 – б, 5 – д

(0,5 балл)

Ответ: в

(1,5 балл)

10.

ответ: 1г; 2в; 3а; 4б

(1 балл)

11.

Ответ: б) CAD-моделирование

(1 балл)

содержание .. 43 44 45 46 ..
