Технология (с ответами). Всероссийская олимпиада школьников в Москве (2022-2023 год) - часть 21

Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





3

Карта пооперационного контроля





№



п/п



Критерии оценки



Количество



баллов





Количество

баллов,



выставленных

членами жюри



1

Наличие рабочей формы (халат,

головной убор)



1 балл





2

Соблюдение правил безопасных

приёмов работы



1 балл





3

Культура труда: порядок на рабочем

месте



1

балл





4

Разработка чертежа: простановка

габаритных размеров деталей



и размеров отдельных

конструктивных элементов.



5 баллов





5

Технология изготовления изделия:



29 баллов





–

разметка заготовок в соответствии

с



чертежом



3 балла





–

технологическая

последовательность изготовления

изделия



3 балла





–

точность изготовления опорного

элемента в



соответствии с чертежом

и техническими условиями



7

баллов







–

точность изготовления первой

детали крестообразного балансира

в



соответствии с чертежом



и техническими условиями



5 баллов







–

точность изготовления второй

детали крестообразного балансира

в



соответствии с чертежом и

техническими условиями



5 баллов







–

качество соединения деталей

крестообразного балансира



3

балла







–

качество и чистовая обработка

деталей изделия



3 балла





6

Дизайн изделия



1 балл





7

Уборка рабочего места



1 балл





8

Время изготовления

–

180 минут



1 балл







Итого



40 баллов







Председатель:









Члены жюри:







ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 9 КЛАСС



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Механическая обработка древесины





Сконструируйте и изготовьте деревянный подсвечник.







Технические задания и условия



1.



С



помощью  представленного  изображения  разработайте



чертёж

деревянного



подсвечника.  Форму  изделия  упростите,  сохранив  указанные



на рисунке обязательные элементы

:

•



материал изготовления

–

брусок (сосна, ель);



•



габаритные размеры изделия: длина 180

 ±

1 мм, диаметр 38

 ±

1 мм;



Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





5

•



нижняя часть подсвечника должна



иметь



дисковую



форму

;

•



средняя часть подсвечника должна иметь разнонаправленную коническую

форму

;

•



в  верхней  части  подсвечника  должна  быть  выполнена  дисковая  форма

(отделяющая конус от чаши)

;

•



самая верхняя часть подсвечника



должна иметь чашеобразную форму

;

•



выполните



чертёж  в  масштабе  1:1  (без  использования  чертёжной  рамки



и основной надписи)

.



2

. Размеры конструктивных элементов изделия выберите самостоятельно.



3.



Изготовьте



изделие по чертежу.



4.



Выполните



декоративную отделку готового изделия

–

роспись по дереву

.

5.



Предельные отклонения размеров готового изделия ±1 мм.



6.

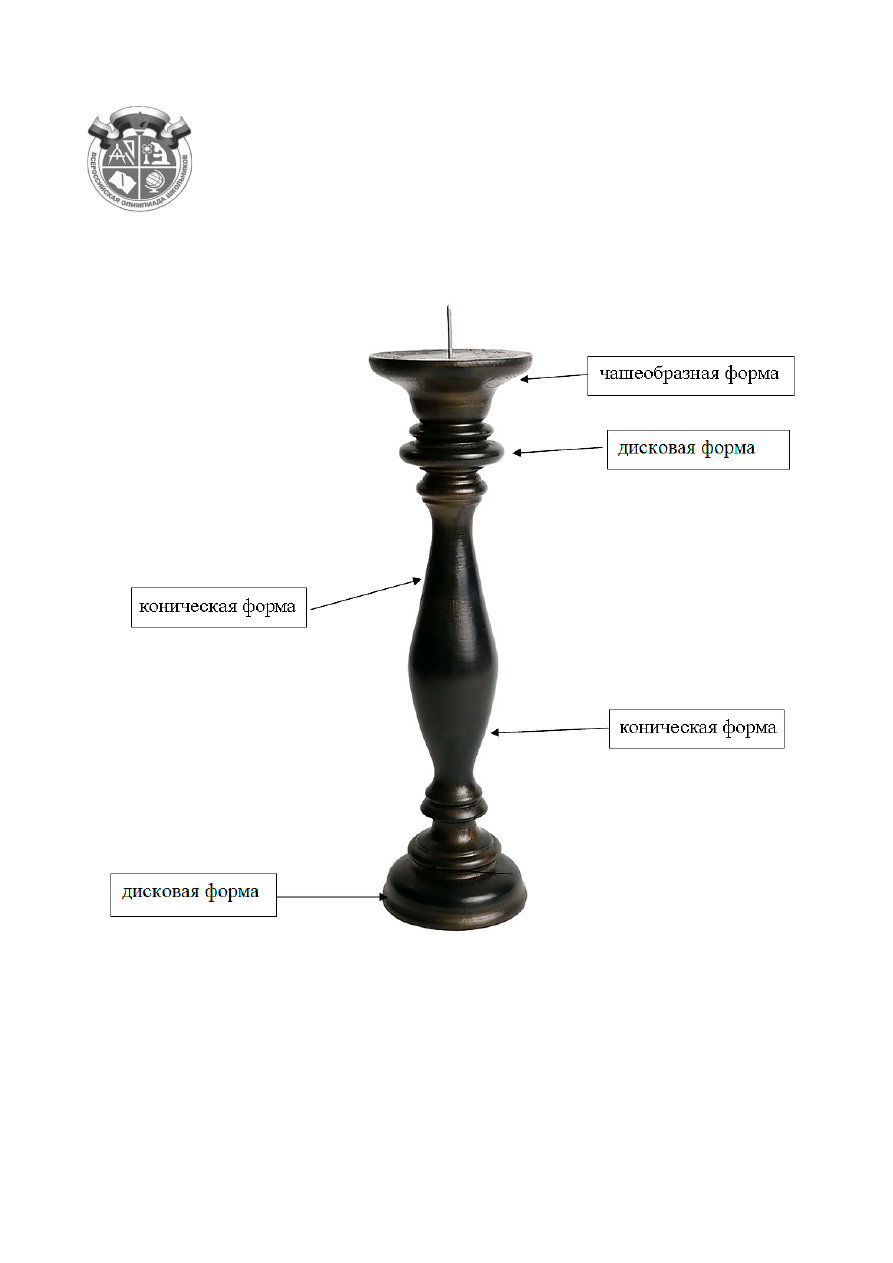

Образец, изображённый на рисунке

,

используйте как основу для разработки

указанного



в техническом задании изделия.



Внешний вид изготовленного Вами

изделия может несколько отличаться от представленного на образце, но должен

полностью соответствовать вышеописанным условиям.











Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





6

Карта



пооперационного контроля





№



п/п



Критерии оценки



Количество



баллов



Количество

баллов,



выставленных

членами жюри



1

Наличие рабочей формы (халат,

головной убор, защитные очки)



1 балл





2

Соблюдение правил безопасных

приёмов работы



1 балл





3

Культура труда: порядок на рабочем

месте



1 балл





4

Подготовка станка и инструментов



1

балл





5

Разработка рабочего чертежа

:

простановка габаритных размеров

изделия, размеров конструктивных

элементов



5

баллов





6

Технология изготовления изделия:



26

баллов





–

подготовка заготовки к работе



и крепление её на станке



3 балла





–

технологическая

последовательность изготовления

изделия



1 балл





–

разметка заготовки



1 балл





–

обоснованность применения

чернового и чистового точения



2 балла





–

точность изготовления верхней

части подсвечника



7 баллов





–

точность изготовления центральной

части подсвечника



5 баллов





–

точность изготовления нижней части

подсвечника



4 балла





–

качество и чистота обработки

изделия



3 балла





7

Декоративная отделка



3 балла





8

Уборка станка и рабочего места



1 балл





9

Время изготовления

–

180 минут



1 балл







Итого



40 баллов







Председатель:









Члены жюри

:





ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 9 КЛАСС



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Ручная обработка металла





Разработайте и изготовьте стальной шаблон для разметки

геометрических элементов



(количество – 1 шт).







Рис

. 1



Рис

. 2

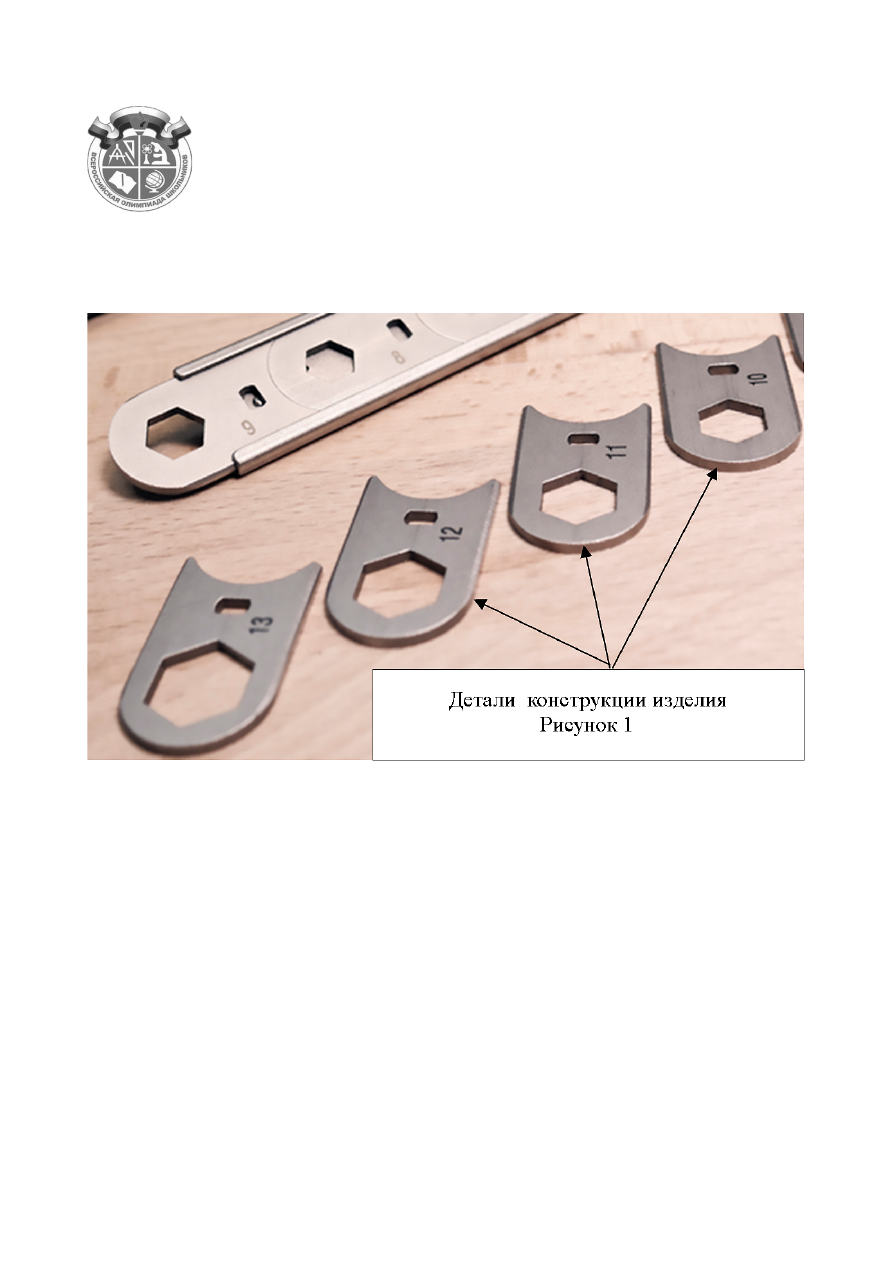

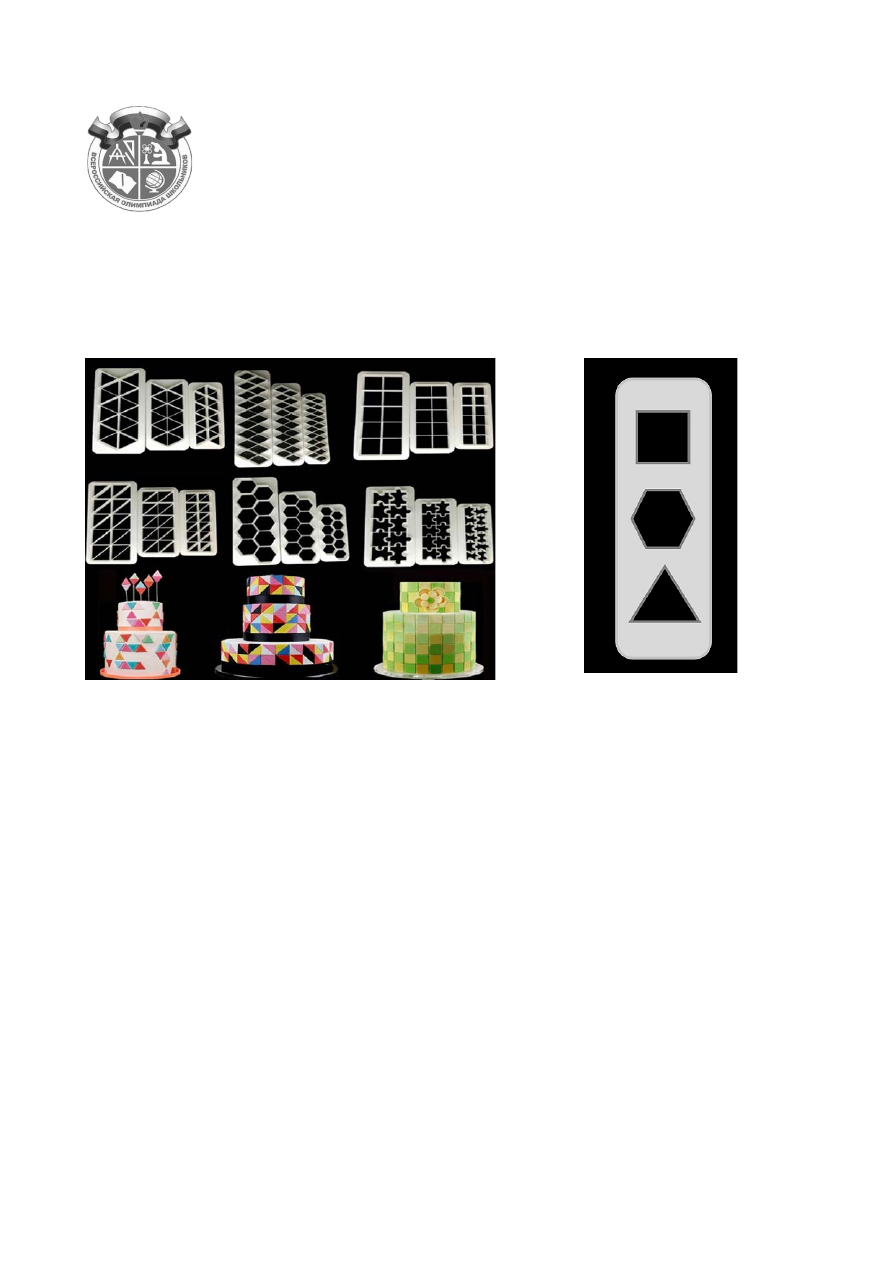

Возможные варианты изделия

Технические задания и условия



1.



С  помощью  представленного  изображения



(Рис.2)



разработайте



чертёж

стального шаблона в масштабе М1:1.



2.

Материал изготовления

–

сталь Ст3.



Толщина заготовки 2 мм.



3.

Габаритные размеры:





длина



А =

 65±

0,5 мм, ширина



В

 = 28±

0,5 мм, толщина 2 мм.



4.



В



шаблоне  выполните  три  геометрические  фигуры

.

Расположите



фигуры

симметрично  относительно  осевой  линии  детали

.

Углы  внешнего  контура

детали закруглите. Радиус закругления определите самостоятельно.



5.

Размеры  и  место



расположения  деталей  внутреннего  контура  определите

самостоятельно

.

6.



Все  недостающие  размеры



определите



самостоятельно  и  укажите



на чертеже.



7.



Изготовьте



деталь по чертежу и заданным размерам.



8.



Финишная  чистовая  обработка  одной  плоскости  и  кромок



до металлического блеска

.

Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





8

9.



Предельные отклонения готового



изделия



±0,5 мм.



10.

Образец



(Рис.  2)



используйте,  как  основу  для  построения  указанного



в  условиях



предмета.  Внешний  вид  изготовленного  Вами  изделия  может

несколько  отличаться  от  представленного



на  образце,  но  должен  полностью

соответствовать вышеописанным условиям.





Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





9

Карта пооперационного контроля









№



п/п



Критерии оценки



Коли

-

чество



баллов



Количест

-

во баллов,



выстав

-

ленных

членами

жюри



1

Наличие рабочей формы (халат, головной

убор)



1 балл





2

Соблюдение правил техники безопасности



1 балл





3

Культура труда (порядок на рабочем месте,

эргономичность)



1 балл





4

Подготовка рабочего места, материала,

инструментов



1 балл





5

Разработка чертежа детали: простановка

габаритных размеров, размеров

конструктивных элементов



5

баллов





6

Технология изготовления изделия:



29 баллов





–

разметка заготовки в соответствии



с чертежом



4 балла





–

технологическая последовательность изго

-

товления изделия в соответствии с чертежом



6 баллов





–

разметка и сверление заготовки



3 балла





–

закругление углов изделия



3

балла





–

точность изготовления внешнего контура

изделия в соответствии с чертежом



3 балла





–

точность изготовления треугольного

элемента в соответствии с чертежом



3 балла





–

точность изготовления квадратного элемента

в соответствии с чертежом



3 балла





–

точность изготовления шестиугольного

элемента в соответствии с чертежом



3 балла





–

качество и чистовая обработка готового из

-

делия



1 балл





7

Уборка рабочего места



1 балл





8

Время изготовления

–

180 минут



1 балл







Итого

  40

баллов







Председатель:









Члены жюри

:









ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 9 КЛАСС



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Механическая обработка металла







Изготовьте многоступенчатый вал.

















Рисунок изделия



Технические задания и условия





1.



С



помощью  представленного  изображения  разработайте  чертёж



многоступенчатого



вала.



2.



Материал заготовки

–

сталь Ст45.



3.



Габаритные размеры ступеней приведены в таблице (ступени считаем слева

направо)

.



Номер ступени



Внешний диаметр



Длина ступени



1

20

мм



15

мм



2

24

мм



25

мм



3

18

мм



20

мм



4

20

мм



14

мм



5

17

мм



26

мм



6

11

мм



20

мм





5.



Укажите фаски на чертеже крайних



ступеней вала 1

 × 45º.

6.



Выполните чертёж ступенчатого вала в масштабе 1

:1.

7.



Изготовьте ступенчатый вал по чертежу и заданным



в таблице



размерам.



8.



Предельные отклонения размеров готового изделия



±0,1 мм.



Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





11

Карта пооперационного контроля





№



п/п



Критерии оценки



Коли

-

чество

баллов



Коли

-

чество

баллов,



выстав

-

ленных

членами

жюри



1

Наличие рабочей формы (халат, головной

убор, защитные очки)



1 балл





2

Соблюдение правил техники безопасности



1 балл





3

Культура труда (порядок на рабочем месте,

эргономичность)



1 балл





4

Разработка чертежа: простановка габаритных

размеров и размеров всех конструктивных

элементов



5 баллов





5

Подготовка станка к работе, установка резцов



1 балл





6

Установка заготовки



в станок



1 балл





7

Технология изготовления изделий:



27 баллов





–

технологическая последовательность изго

-

товления изделия



5 баллов





–

точность изготовления готового изделия

в



соответствии с чертежом: соответствие

установленным размерам длины изделия, длин

и диаметров каждой ступени, фасок боковых

ступеней (каждая ступень

–

2 балла; каждая

фаска

–

2 балла)



16 баллов





–

качество и чистота обработки готового

изделия



6 баллов





8

Отрезание заготовки на станке



1 балл





9

Уборка станка и рабочего места



1 балл





10

Время изготовления

–

180 минут



1 балл







Итого



40 баллов







Председатель:









Члены жюри

:





ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 9 КЛАСС



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Электротехника





Технические



задания и условия

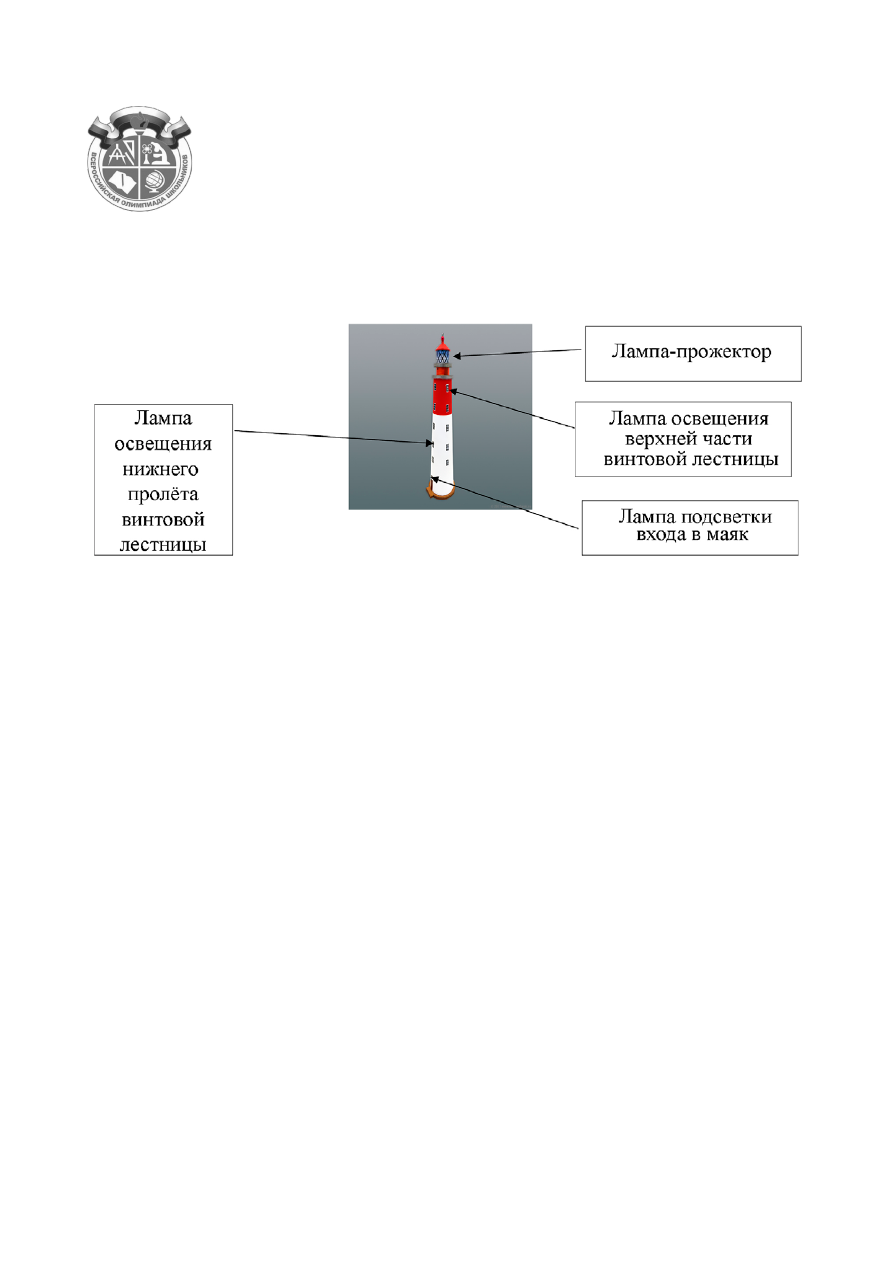

Учащийся  выполнил  модель  самого  западного  маяка  нашей  страны

  –

маяка

«Балтийский».  Разработайте  для  данной  модели  принципиальную

электрическую схему и соберите систему освещения маяка

.

Лампу

-

прожектор

на схеме представьте в виде лампы накаливания.



Модель маяка должна работать по следующему алгоритму.



С  общего  пульта  должны  включаться  отдельными  выключателями  лампа

-

прожектор и лампа подсветки входа в маяк.



Лампы освещения верхней части

лестницы  и  нижнего  пролёта  лестницы  должны  включаться  одним  общим

выключателем,  при  этом  перегорание  одной  из  ламп  освещения  винтовой

лестницы не должно приводить к обесточиванию второй лампы.



Время выполнения

– 18

0 минут.









Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап. 9 класс





13

Карта пооперационного контроля





Выполняемые действия



Количество

баллов



Количество

баллов,



выставленных

членами жюри



1

Наличие рабочей формы (халат,

головной убор, защитные очки)



1 балл





2

Соблюдение правил техники

безопасности



1 балл





3

Культура труда (порядок на рабочем

месте, эргономичность)



1 балл





4

Чертёж принципиальной электрической

схемы



5 баллов





5

Сборка схемы из прилагаемых элементов



5

баллов





6

Качество выполненных соединений



5 баллов





7

Проверка работоспособности включения

-

выключения лампы

-

прожектора



5

баллов





8

Проверка работоспособности включения

-

выключения подсветки входа в маяк



5 баллов





9

Проверка работоспособности подсветки

винтовой лестницы



5 баллов





10

Проверка работы одной лампы подсветки

винтовой лестницы при отключении

второй лампы



5 баллов





11

Уборка рабочего места



1 балл





12

Время изготовления

–

180 минут



1 балл





Итого



40

баллов







Председатель

:







Члены жюри

:



1



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 10

–

11 КЛАССЫ



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Ручная деревообработка





Сконструируйте и изготовьте элементы детской балансировочной доски

(балансборда).

Балансировочная доска – полезный тренажёр для развития координации,

ловкости, внимательности и скорости реакции у детей от 3-х лет.







Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





2





Технические задания и условия



1.



На  основе



представленных  изображений  разработайте  чертёж  деталей

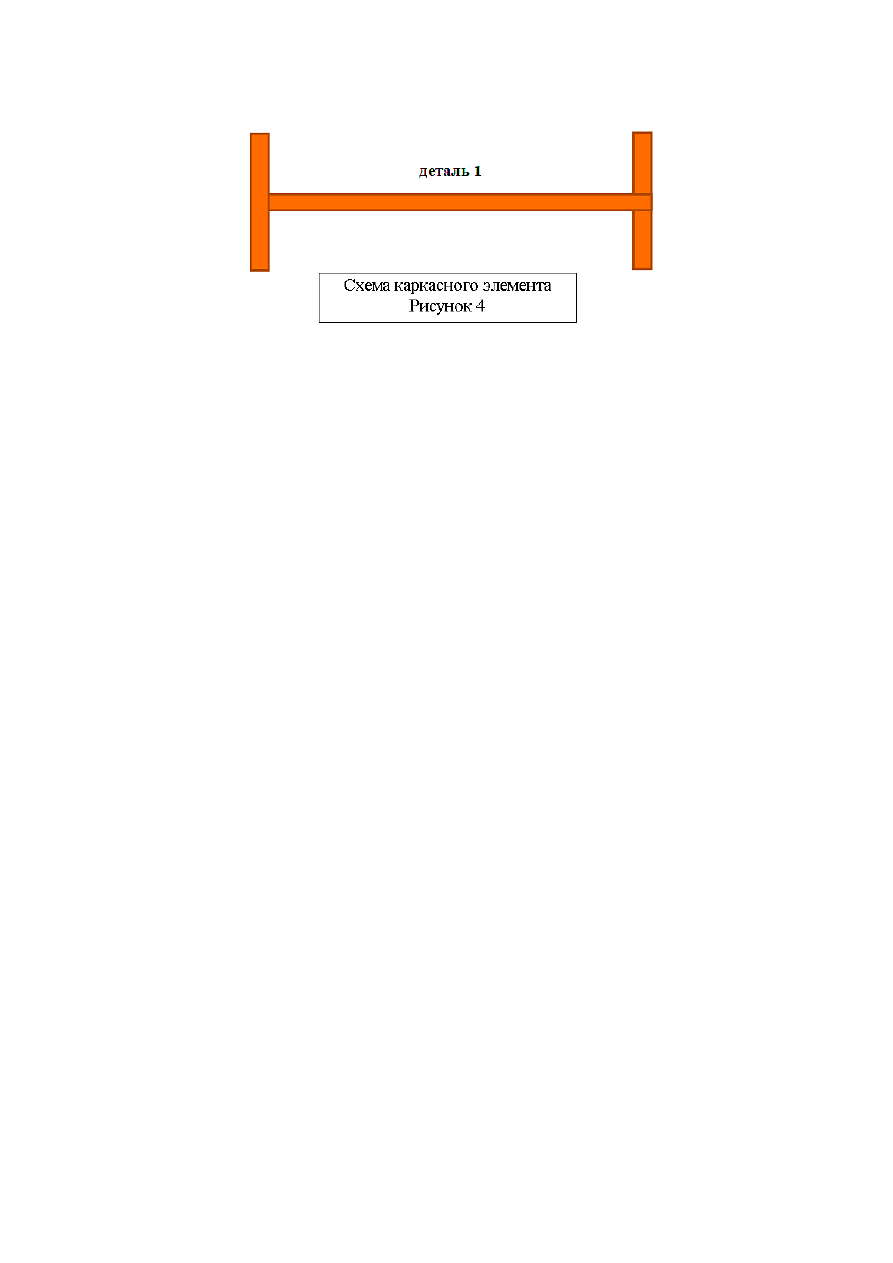

каркасного элемента (Рис.4).



Материал изготовления

–

доска обрезная.



Габаритные размеры элемента в сборе: длина 250 мм, ширина 145 мм, толщина

А

*

мм.  (*габаритный  размер



толщины  должен  быть  определён  вами

самостоятельно  в  диапазоне  от

25

до  50  мм  в  соответствии  с  габаритными

размерами предоставленной заготовки).



Поперечная деталь1 должна быть соединена с боковыми деталями при помощи



углового Т

-

образного серединного соединения вполдерева.



2.



Выполните чертёж каркасного элемента в масштабе М 1:2.



3.

В соответствии с выполненным чертежом изготовьте каркасный элемент.



4.

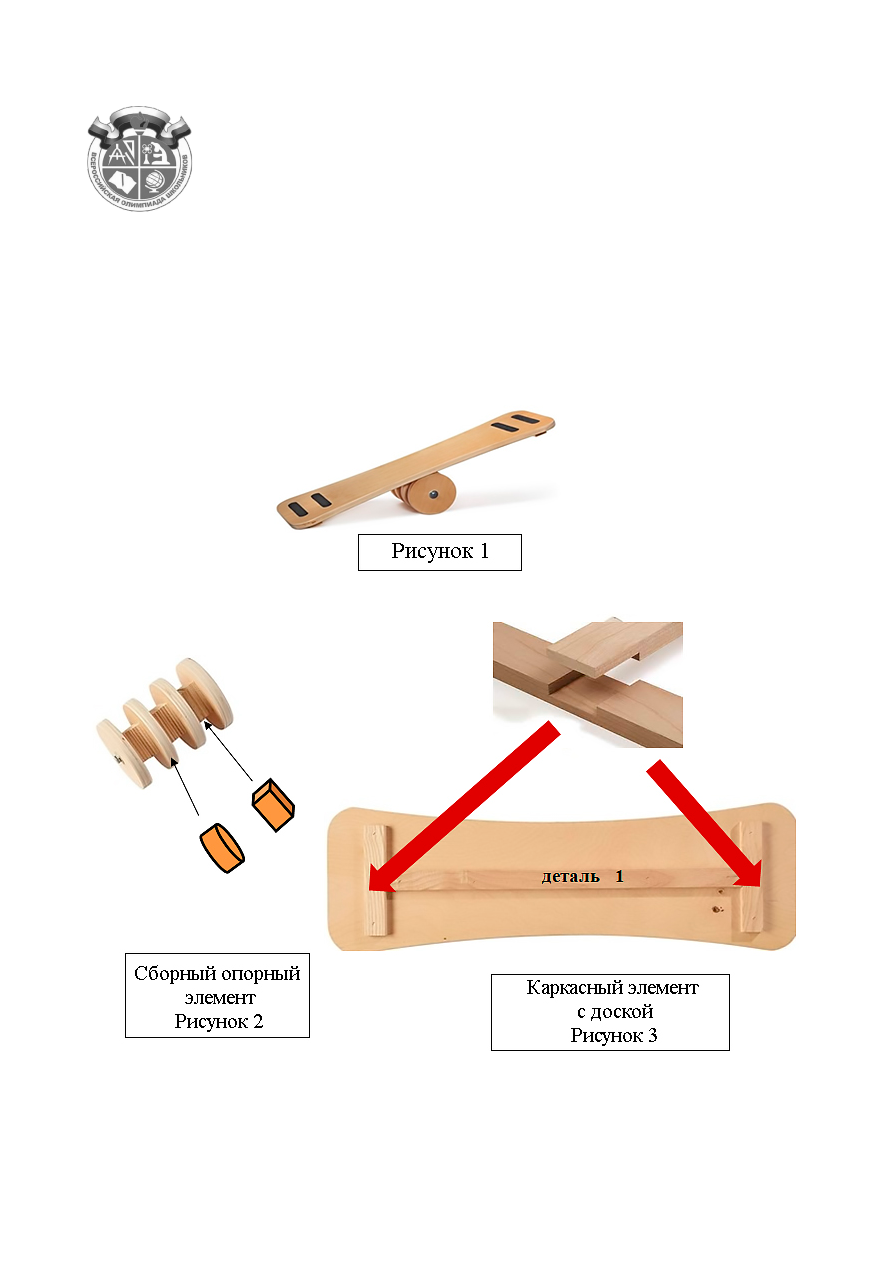

Форму  и  размеры  сборного  опорного  элемента  (Рис.2)  определите



самостоятельно,  соблюдая  следующее  условие:  элемент  должен  состоять



из  четырёх  деталей  в  форме  диска  толщиной  от  5  до  8  мм,  изготовленных



из  фанеры,  и  трёх  в  форме  прямоугольного  параллелепипеда,  изготовленных



из обрезной доски или бруска; все детали должны иметь отверстие по центру

для закрепления



болтом



длиной 120 мм с резьбой М8.



Изготовленный сборный

опорный  элемент  должен  устанавливаться  на  деталь  1  между  двумя  любыми

дисками с общим зазором не более 2 мм.



5.



Заданную форму деталей не изменяйте.



6

.

Общее количество деталей для изготовления

– 10.

7.



Предельные отклонения на все размеры контролируемых деталей ±1 мм.










Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





3

Карта пооперационного контроля





№



п/п



Критерии оценки



Количество



баллов



Количество

баллов,



выстав

-

ленных

членами

жюри



1

Наличие  рабочей  формы  (халат,  головной

убор)



1 балл





2

Соблюдение правил безопасных приёмов

работы



1 балл





3

Культура труда: порядок на рабочем месте,

эргономичность



1 балл





4

Разработка чертежа деталей каркасного

элемента



5 баллов





5

Технология изготовления изделия:



19 баллов





–

разметка заготовки в соответствии с чер

-

тежом



и техническими условиями



1 балл





–

технологическая последовательность

изготовления изделия



1 балл





–

точность изготовления каркасного

элемента в



соответствии с чертежом,

качество соединений



10 баллов





Соответствие деталей сборного опорного

элемента заданной форме



7 баллов





6

Точность выполненных отверстий



и качество сборки опорного элемента



5 баллов





7

Возможность установки сборного

опорного элемента на деталь1



каркасного

элемента с учётом заданного зазора



5 баллов





8



Качество и чистовая обработка готового

изделия



1 балл





9

Уборка рабочего места



1 балл





10

Время изготовления

– 18

0 минут



1 балл







Итого



40

баллов







Председатель:









Члены жюри:





4



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 10

–11

КЛАССЫ



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Механическая обработка древесины





Сконструируйте и изготовьте цилиндрическую подставку из древесины.







Технические задания и условия



1.



Материал изготовления

–

сосновый или еловый брусок, 50 × 50



мм.



2.



По  указанным  табличным  данным  и  рисунку  разработайте  свой  чертёж

подставки  (данная  подставка  является  телом  вращения,  но  не  является

цилиндром).





Название

элемента



Максимальный

диаметр



Минимальный

диаметр



Количество фасонных

элементов формы

(переходов, ступеней)



Основание



43 мм



21 мм



3

Стойка



38 мм



23 мм



3

Платформа



44 мм



44 мм



0



3.



Выполните



чертёж в масштабе 1:

1;

4.

Габаритные размеры



изделия: длина 21

0±

1 мм, диаметр 44

±1

мм.



5.

Платформа должна иметь вид цельного плоского диска.



6.



Форма  стойки  и  основания  изделия  может  отличаться  от  представленной



на  рисунке,  но  должна  соответствовать  заданным  в  таблице  размерам



и условиям.



7.

Выполните декоративную отделку изделия с помощью проточек и трения.



8.



Предельные отклонения размеров готового изделия

 ±1

мм.



9.



Количество изделий

– 1

шт.





Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





5

Карта пооперационного контроля





№



п/п



Критерии оценки



Коли

-

чество



баллов



Количество



баллов,



выстав

-

ленных

членами

жюри



1

Наличие рабочей формы (халат, головной

убор, защитные очки)



1

балл





2

Соблюдение правил безопасных приёмов

работы



1 балл





3

Культура труда: порядок на рабочем месте,

эргономичность



1 балл





4

Подготовка станка и



инструментов



2 балла





5

Разработка



чертежа



5

баллов





6













Технология изготовления изделия:



26 баллов





–

подготовка заготовки к работе и крепление

её на станке



2

балла





–

технологическая последовательность изго

-

товления изделия



2 балла





–

разметка заготовки



2 балла





–

обоснованность применения чернового



и чистового точения



2 балла





–

точность изготовления основания



5 баллов





–

точность изготовления дисковой

платформы



5 баллов





–

точность изготовления стойки



5 баллов





–

качество и чистота обработки изделия



3

балла





7

Декоративная отделка



2 балла





8

Уборка станка и рабочего места



1 балл





9

Время изготовления

–

150 минут



1 балл







Итого



40 баллов







Председатель:









Члены жюри

:

6



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 10

–

11 КЛАССЫ



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Ручная обработка металла





Изготовьте детали специального сборного гаечного ключа.





Рисунок изделия



Технические задания и условия



1.



Изготовьте детали конструкции, указанные стрелками.



2.



Форму



внешнего и внутреннего контуров деталей сохраните



3.



Материал изготовления

–

сталь Ст3. Толщина заготовки 2 мм

.

4.



Габаритные размеры



каждой детали

:

длина

 50±

0,5 мм, ширина

 30

±0,5 мм

.

5.



Самостоятельно разработайте детали, соблюдая следующие условия:



•



детали  должны  иметь  внутренний  шестигранный  контур,  подходящий

для болтов с размером шестигранной шляпки 10, 11



или 12 мм

;

•



все  детали  должны  быть  симметричными  относительно  одной  оси

симметрии.



6.



Выполните чертёж



всех деталей



и изготовьте изделие

:

6.1.



Выполните



чертёж в масштабе 1:1;



6.2.



Изготовьте



детали



по чертежу.



Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





7

7.



Финишная  чистовая  обработка  главной  плоскости  и  кромок



всех  деталей



до металлического блеска.



8.

Предельные отклонения готового изделия ±0,5 мм.





Карта пооперационного контроля









№



п/п



Критерии оценки



Коли

-

чество



баллов



Количеств

о



баллов,



выстав

-

ленных

членами

жюри



1

Наличие рабочей формы (халат, головной

убор)



1 балл





2

Соблюдение правил техники безопасности



1 балл





3

Культура труда (порядок на рабочем месте,

эргономичность)



1

балл





4

Подготовка рабочего места, материала,

инструментов



1 балл





5

Разработка чертежа



изделия



6

баллов





6

Технология изготовления изделия:



28

баллов







–

разметка заготовки в соответствии



с чертежом



1 балл







–

технологическая последовательность

изготовления деталей в соответствии



с чертежом



4 балла







–

разметка центров и точность сверления

отверстий



2 балла







–

точность изготовления детали

 1

6 баллов







–

точность изготовления детали 2



6 баллов







–

точность изготовления детали 3



6 баллов







–

качество и чистовая обработка деталей



3 балла





7

Уборка рабочего места



1 балл





8

Время изготовления

–

180 минут



1 балл







Итого



40 баллов









Председатель:









Члены жюри

:





8



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ.

2022–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 10

–

11 КЛАССЫ



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Механическая обработка металла







Изготовьте многоступенчатый вал с глухим внутренним отверстием.















Рисунок изделия



Технические задания и условия





1.



С



помощью  представленного  изображения  разработайте



чертёж

многоступенчатого вала



с внутренним глухим осевым



отверстием.



2.



Материал заготовки

–

сталь Ст45.



3.

Осевое отверстие выполняется с правого торца заготовки (в 5



ступени



вала),

глубиной 12



мм и диаметром 10



мм.



4.



Габаритные размеры ступеней приведены в таблице (ступени считаем слева

направо)

.



Номер ступени



Внешний диаметр



Длина ступени



1

26

мм



17

мм



2

20

мм



15

мм



3

24

мм



16

мм



4

18

мм



20

мм



5

22

мм



2

3 мм





5.



Укажите фаски на чертеже крайних ступеней вала: 1

 × 45º.

6.



Выполните чертёж ступенчатого вала в масштабе М

1:1.

7.



Изготовьте ступенчатый вал по чертежу и заданным в таблице размерам.



8.



Предельные отклонения размеров готового изделия



±0,1 мм.







Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





9

Карта пооперационного контроля





№



п/п



Критерии оценки



Коли

-

чество



баллов



Коли

-

чество

баллов,



выстав

-

ленных

членами

жюри



1

Наличие рабочей формы (халат, головной

убор, защитные очки)



1 балл





2

Соблюдение правил техники безопасности



1 балл





3

Культура труда (порядок на рабочем месте,

эргономичность)



1 балл





4

Разработка чертежа



5

баллов





5

Подготовка станка к работе, установка резцов



4 балла





6

Подготовка заготовки и крепление её на станке



1 балл





7

Технология изготовления изделия:



20 баллов





–

технологическая последовательность

изготовления изделий



5 баллов





–

точность изготовления готового изделия

в



соответствии с чертежом



10 баллов





–

выполнение фасок на торцах заготовки



2 балла





–

качество и чистота обработки готового

изделия



3

балла





8

Сверление заготовки на станке



5 баллов





9

Уборка станка и рабочего места



1 балл





10

Время изготовления

–

150 минут



1 балл







Итого



40 баллов







Председатель:









Члены жюри

:



10



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ.

 2022–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 10

–

11 КЛАССЫ



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Электротехника







Технические задания и условия









1.



Для  обеспечения  судового  хода  по  фарватеру



в  ночное  время



дежурный,

несущий  вахту  на  маяке

,

в  случае  выхода  из  строя  автоматических  систем

освещения  должен  привести  в  действие  огни  специальных  навигационных

знаков,  обозначенных  на  рисунке.  Пульт  экстренного  ручного  управления

дежурного  оснащён  тремя  выключателями.  Первый  выключатель  должен

одновременно включать передний и задний створовые знаки. Второй

–

буй

  1.

Третий

–

буй

  2.

В случае выхода из строя одного из огней створовых знаков,

второй должен обесточиться и перестать работать. Навигация останавливается

до



момента  распознаваемости  обоих  знаков

.

Разработайте



принципиальную



электрическую



схему подключения и соберите



электроцепь работы пультовых

выключателей и навигационных знаков.



2.



При сборке



схемы разрешается применять лампы одного цвета.



3.



Все  потребители  электрической  энергии  должны  работать  от  одного

источника энергии.



4.



Время выполнения

– 18

0 минут.













Всероссийская олимпиада школьников. Технология. Профиль

 «

Техника, технологии

и



техническое творчество

» 2022–

2023 уч. г. Муниципальный этап.

10–11

классы





11

Карта пооперационного контроля





Выполняемые действия



Количество

баллов



Количество



баллов,



выставленных

членами жюри



1

Чертёж принципиальной электрической

схемы



7 баллов





2

Сборка схемы из прилагаемых элементов



5

баллов





3

Качество выполненных соединений



8

баллов





4

Проверка работоспособности

выключателя



буя

 1

5

баллов





5

Проверка



работоспособности буя

 2

5 баллов





6

Проверка работоспособности



створовых

огней



5 баллов





7

Проверка



обесточивания заднего

створового огня при выходе из строя

переднего створового огня



5 баллов





Итого



40

баллов







Председатель:









Члены жюри

:



1



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ



Профиль



«Культура дома, дизайн и технологии»



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Промышленный дизайн



Максимальная оценка за работу

–

40 баллов.





Задание

:

рассмотрите варианты представленных кресел



(Рис.

  1).

Создайте свой вариант

«

Дизайнерского  кресла»  (см.  Рис.

  2),

варьируя



форму,  цветовую  гамму  и

варианты отделки изделия

:

1)



выполните  вручную  на  бумаге



3  варианта  графического  представления

изделия (в виде детализированных набросков или технических рисунков);



2)



выполните  в  САПР  трёхмерную  модель  наиболее  удачного  варианта

изделия;



3)



представьте



чертёж  разработанного  изделия  в  электронном  или  бумажном

виде.





Технические требования



1.



Разработайте  3  варианта  дизайна  кресла



и  выполните  вручную  на  бумаге

соответствующие  наброски  с  краткими  текстовыми  пояснениями



об  их

особенностях

.

2.



Определите  и  письменно  обоснуйте  наиболее  удачный  вариант  дизайна



и  при  помощи  программы  САПР  создайте  его  3

D-

модель.  Файлы  именуйте



в  соответствии  с  названием  изделия  и  сохраняйте  в  папку,  названную  своим

логином участника.



Пример именования папки участника:

v12.345.678_rosolimp



Пример именования файлов:

модель_название.

m3d



3.



Разработайте цветовое решение



дизайна деталей

,

используя цвета, отличные



от базового цвета САПР.



4.



На основе модели создайте сборочный чертёж кресла (средствами САПР или

вручную)

.

5.



На  сборочном  чертеже  укажите  габаритные  и присоединительные размеры,

расставьте позиции деталей.



6.



Составьте спецификацию при помощи средств САПР



или



вручную.



7.



Оформите чертёж согласно ЕСКД, заполните основную надпись в штампе.



8.



Выберите  удачный  ракурс  модели

,

на  котором



хорошо  видны  элементы

дизайна

,

и  сохраните  как  графическое  изображение  с  разрешением  не  ниже



300 dpi

формата

JPEG

или

PNG.

9.



Удостоверьтесь,  что  все  файлы  находятся  в  одной  папке

,

грамотно

именованы

.

10.





Удостоверьтесь, что

3D-

сборка корректно открывается.



Всероссийская олимпиада школьников. Технология. Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

7–8

классы





2

11.





По  итогам  выполнения  задания  сверьтесь  с  таблицей  критериев

оценивания.



Сдайте организаторам все разработанные материалы, а именно:







3 исполнения графического дизайна вручную;







электронную папку с файлами;







трёхмерную сборку;







сборочный чертёж;







цветное графическое изображение оптимального ракурса.









Рис. 1. Варианты дизайнерских кресел









Рис. 2. Образец для работы «Эргономическое кресло»



(учитывающее изгиб позвоночника)









Всероссийская олимпиада школьников. Технология. Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

7–8

классы





3

Карта пооперационного контроля «Промышленный дизайн»





Логин участника

V _ _._ _ _._ _ _

№



Критерии оценки



Макс.

балл



Баллы

по факту





Графические исполнения дизайна изделия

(рисунки на бумаге



вручную)



11



1

Наличие 3

-

х вариантов графического исполнения

на бумаге от руки

(по 1 баллу на каждый)



3



2

Наглядность и техническая грамотность рисунка

(по 1 баллу на каждый)



3



3

Текстовые обоснования дизайна графических

исполнений

(по 1 баллу на каждый)



3



4

Обоснование выбора оптимального варианта

графического исполнения



2





Сборка 3

D

в САПР



18



5

Все детали изделия смоделированы полностью:

дизайнерские ножки

-

боковины, сидение, спинка,

соединительные ленты

(по 1 баллу за элемент)



4



6

Кресло функционально (устойчивость,

эргономичность, прочность)



(всё верно – 4 балла, один параметр нарушен –
2

балла, два параметра – 1 балл, иначе – 0)



4



7

Смоделированные детали использованы в сборке

(полностью – 2 балла, частично – 1 балл, нет –
0

баллов)



2



8

В сборке верно выполнены соединения деталей

(параллельность, соосность и др.)



(до 2-х баллов – в зависимости от готовности)



2



9

Цвет деталей модели отличаются от базового в

САПР



1



10

Выбран оптимальный ракурс при экспорте

графического изображения



1



11

Все файлы и папка сохранены и именованы верно



(1 балл за папку, 1 балл за все файлы)



2



12

Материалы в модели соответствуют изделию



(все верны – 2 балла, один указан неверно – 1 балл,

более половины деталей неверно – 0 баллов)

2





Оформление чертежа (в САПР или вручную)



11



13

Чертёж оформлен в соответствии с ЕСКД



1



14

Имеется необходимое количество видов



1



Всероссийская олимпиада школьников. Технология. Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

7–8

классы





4

15

Имеется достаточное количество видов



(не содержит лишних видов чертежа)



1



16

Имеется аксонометрическое тонированное




1



17

Осевые линии выполнены верно



1



18

Проставлены габаритные размеры



1



19

Проставлены присоединительные размеры



1



20

Грамотность обозначения размеров



1



21

Имеется спецификация



1



22

Позиции на чертеже соответствуют спецификации



1



23

Основная надпись чертежа оформлена верно



1





Итого



40





Подписи экспертов

:

________________________________________________________________
________________________________________________________________



Особые замечания:

________________________________________________________________







1



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП.

9–11

КЛАССЫ



Профиль



«Культура дома, дизайн и технологии»



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



Промышленный дизайн



Максимальная оценка за работу

–

40 баллов.





Задание:

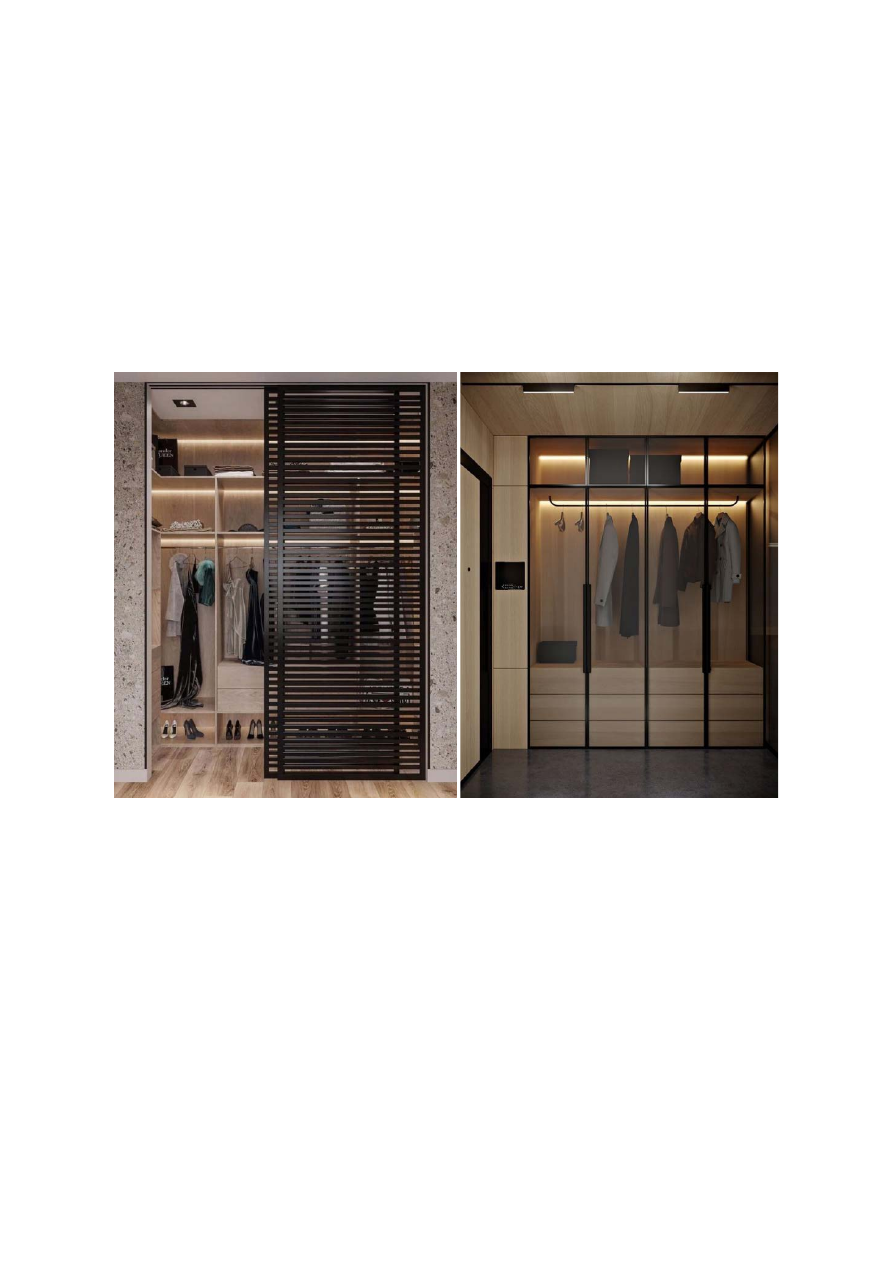

рассмотрите варианты представленных шкафов (Рис.



1 и Рис.



2). Создайте свой

вариант освещения «Шкафа для одежды» (см. Рис.



2), используя



именно такую

конструкцию шкафа:







выполните  вручную  на  бумаге  3  варианта  графического  представления

изделия (в виде детализированных набросков или технических рисунков);







выполните  в  САПР  трёхмерную  сборку  наиболее  удачного  варианта

изделия;







представьте  чертёж  разработанного  изделия  в  электронном  или  бумажном

виде.





Технические требования



1.



Разработайте 3 варианта дизайна освещения шкафа для одежды



и выполните

вручную  на  бумаге  соответствующие  наброски  с  краткими  текстовыми

пояснениями об их особенностях.



2.



Определите  и  письменно  обоснуйте  наиболее  удачный  вариант  дизайна

изделия,  и  при  помощи  программы  САПР  на  компьютере  создайте  его



3D-

сборку  из  отдельных  деталей.  Файлы  именуйте  в  соответствии



с  названием  изделия  и  сохраняйте  в  папку,  названную  своим  логином

участника.



Пример именования папки участника:

v12.345.678_rosolimp



Пример именования файлов:

модель_название.

m3d



3.



Разработайте цветовое решение дизайна изделия, используя цвета, отличные

от базового цвета в САПР.



4.



На основе модели создайте сборочный чертеж шкафа



(средствами САПР или

вручную).



5.



На сборочном чертеже укажите габаритные и присоединительные размеры,

расставьте позиции деталей.



6.



Составьте  спецификацию  (таблицу  с  указанием  номеров  и  наименований

деталей изделия) при помощи САПР или вручную.



7.



Оформите чертёж согласно ЕСКД, заполните основную надпись в штампе.



8.



Выберите  удачный  ракурс  модели,  на  котором  хорошо  видны  элементы

дизайна  и  сохраните  как  графическое  изображение  с  разрешением  300

dpi

в формате

JPEG

или

PNG.

Всероссийская олимпиада школьников. Технология

.

Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

 9–11

классы



2

9.



Удостоверьтесь,  что  все  файлы  находятся  в  одной  папке,  грамотно

именованы.



10.





Убедитесь, что

3D-

сборка корректно открывается

.

11.





По итогам выполнения задания сверьтесь с таблицей критериев оценивания.

Сдайте организаторам все разработанные материалы:







3 исполнения графического дизайна вручную;







электронную папку с файлами:







трёхмерную модель;







сборочный чертёж;







цветное графическое изображение оптимального ракурса.











Рис. 1. Варианты конструкции и освещения шкафов



Всероссийская олимпиада школьников. Технология

.

Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

 9–11

классы



3







Рис. 2. Образец для работы «Шкаф для одежды»



Всероссийская олимпиада школьников. Технология

.

Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

 9–11

классы



4

Карта пооперационного контроля «Промышленный дизайн»





Логин участника

V _ _._ _ _._ _ _

№



Критерии оценки



Баллы



По

факту





Графические исполнения дизайна изделия

(рисунки на бумаге вручную)



11



1

Наличие 3

-

х вариантов графического исполнения



на бумаге от руки

(по 1 баллу на каждый)



3



2

Наглядность и техническая грамотность рисунка



(по 1 баллу на каждый)



3



3

Обоснование



дизайна графических исполнений



(по 1 баллу на каждый)



3



4

Письменное обоснование выбора оптимального

варианта графического исполнения



2





Сборка 3

D

в САПР



18



5

Детали изделия смоделированы полностью



(до 4 баллов – в зависимости от готовности)



4



6

Элементы освещения расположены удачно (не

мешают, выполняют свои функции)



(всё верно – 2 балла, есть одно замечание – 1 балл,

неудачное расположение – 0 баллов)

2



7

Освещение шкафа равномерное



(всё верно – 2 балла, есть замечание – 1 балл,

несколько неосвещённых пространств – 0 баллов)

2



8

Смоделированные детали использованы в сборке



(полностью: 2 балла, частично: 1 балл, нет: 0 баллов)



2



9

В сборке верно выполнены соединения деталей

(параллельность, соосность и др.)



(до 2 баллов – в зависимости от готовности)



2



10

Цвета деталей модели отличаются от базового в

САПР



1



11

Выбран оптимальный ракурс и разрешение при

экспорте графического изображения



1



12

Все файлы и папка сохранены и именованы верно



(1 балл за папку, 1 балл за все файлы)



2



13

Материалы в модели соответствуют изделию



(все верны – 2 балла, один указан неверно – 1 балл,

более половины деталей неверно – 0 баллов)



2



Всероссийская олимпиада школьников. Технология

.

Профили

 «

Культура дома, дизайн и



технологии

»,

«Техника, технологии и техническое творчество»

. 2022–

2023 уч. г. Муниципальный



этап.

 9–11

классы



5





Оформление чертежа (в САПР или вручную)





11



14

Чертёж оформлен в соответствии с ЕСКД



1



15

Имеется необходимое количество видов



1



16

Имеется достаточное количество видов (не содержит

лишних видов чертежа)



1



17

Имеется аксонометрическое тонированное




1



18

Осевые линии выполнены верно



1



19

Проставлены размеры



1



20

Проставлены присоединительные размеры



1



21

Грамотность обозначения размеров



1



22

Имеется спецификация



1



23

Позиции на чертеже соответствуют спецификации



1



24

Основная надпись чертежа оформлена верно



1





Итого



40





Подписи экспертов

:

____________________________________________________________________
____________________________________________________________________
____________________________________________________________________



Особые замечания: __________________________________________________





1



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ



ТЕХНОЛОГИЯ. 2022

–

2023 уч. г.



МУНИЦИПАЛЬНЫЙ ЭТАП. 7

–

8 КЛАССЫ



Профиль



«Культура дома, дизайн и технологии»



Профиль

 «

Техника, технологии и техническое творчество

»

Практический тур



3D-

моделирование





Задание

:



по  предложенному  образцу  разработайте  технический  рисунок

изделия,  создайте  3

D-

модель  изделия  в  системе  автоматизированного

проектирования  (САПР),  подготовьте  проект  для  печати



прототипа  на

 3D-

принтере. Процесс 3

D-

печати не требуется и не оценивается

.



Образец

:

Модель игрушки

 «

Избушка на курьих ножках

»

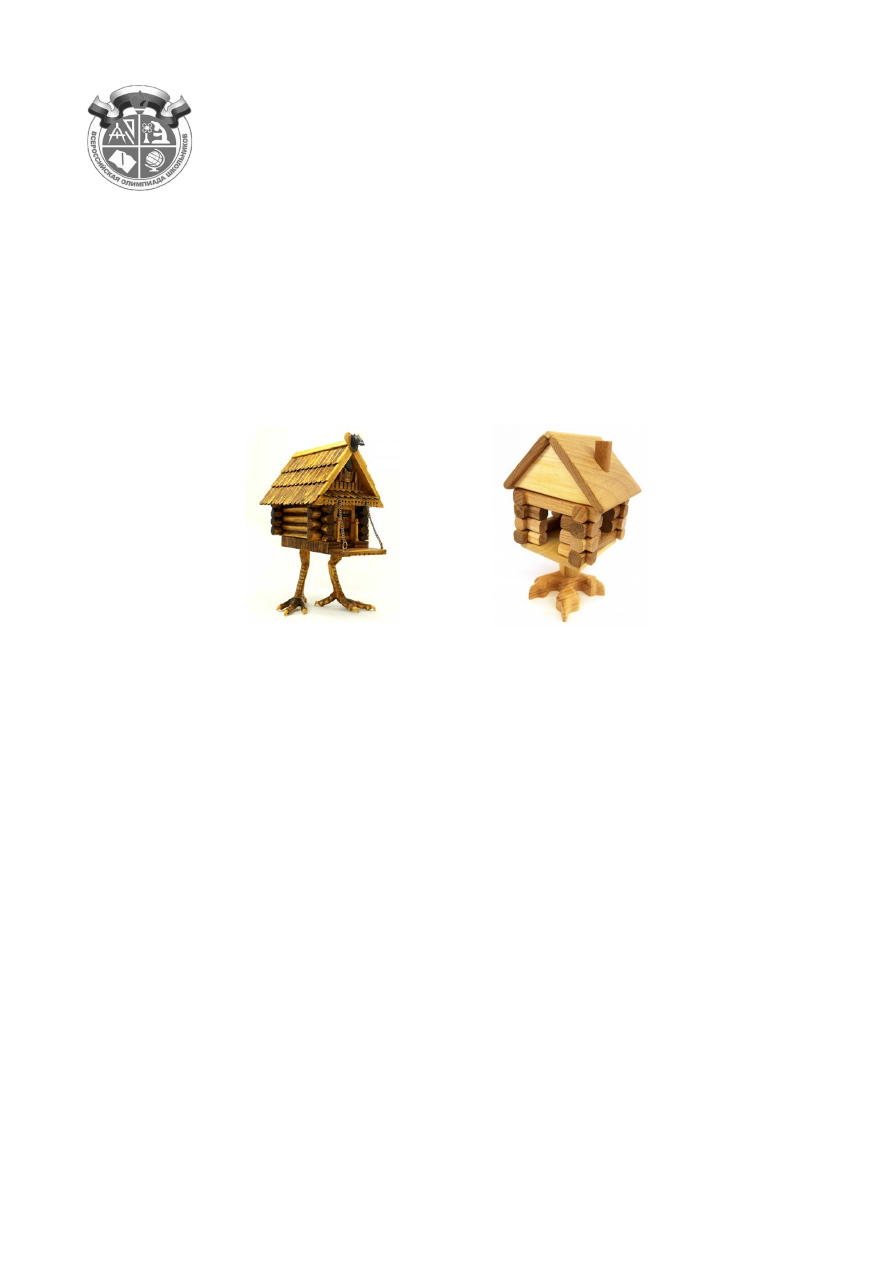

Рис.1.





Варианты



модели игрушки «Избушка на курьих ножках»

.



Габаритные



размеры



изделия

:

не  более

80×80×100

мм,  не  менее

50×50×75

мм.



Прочие размеры и требования

:





разработайте  на  основе  образцов



(см.  Рис.1)



несложную  модель  изделия



с  характерными  чертами:  опора  в  виде  куриной  ноги  (одна  или  две),

бревенчатый  полый  сруб  с  дверью  и  окном  (одним  или  более),  крыша



с трубой

;





изделие  рекомендуется  выполнить  неразборным,  представленным  одной

деталью; разделить изделие на детали допустимо, но в этом случае следует

выполнить графическую документацию (чертежи) ко всем деталям изделия

;





толщина  опоры  (

«

ноги

»

)  в  узком  месте  не  тоньше  10  мм

;

на  «пальцах»

смоделируйте заострённые «когти»;







бревенчатый сруб должен иметь ярко выраженную фактуру, форма «брёвен»

снаружи приближена к округлой; торцы «брёвен» выступают по углам сруба

не менее чем на 1 мм

;





крыша имеет 2 ската под углом, не требующим дополнительных поддержек

при последующей подготовке прототипа

;





труба полая, поперечный размер внутреннего сквозного отверстия не менее

5 мм (чтобы в него можно было бы вставить стебель сухоцвета)

;
