Автомобиль Газель Соболь NN. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ A31S12-3902010 РЭ (2022 год) - часть 5

Идентификационный номер ТС (VIN)

на автомобилях и их шасси наносится

под капотом на наружной передней

панели передка с правой стороны по

ходу движения.

Пример

нанесения

VIN

автомобиля и автомобильного

шасси:

Х96A31S12N0140794, где

Х96 - международный идентификационный код изготовителя

ООО «Автозавод ГАЗ»;

A31S12 - модель или модификация автомобиля;

N - код года выпуска или модельного года (N - 2022 г., P -

2023 г., R - 2024 г.);

0140794 - порядковый номер автомобиля.

Модельный год - период, равный в среднем календарному

году, в течение которого выпускаются автомобили с

одинаковыми конструктивными признаками.

Идентификационный номер ТС (VIN) на

автомобилях и их шасси может быть

дополнительно нанесен на надставке

щитка передка под стеклом с левой

стороны по ходу движения.

Пример нанесения VIN под

стеклом:

Х96A31S12N0140794

Идентификационный номер

кабины

или

цельнометаллического кузова

наносится под капотом на

наружной

передней

панели

передка с левой стороны по ходу

движения.

Пример нанесения номера

кабины (кузова):

A31S12N0100125, где:

A31S12 - модель или модификация кабины (кузова);

180

N - код модельного года;

0100125 - порядковый номер кабины (кузова).

Идентификационный номер

двигателя ISF2.8 выбит на блоке

цилиндров с левой стороны.

Пример

нанесения

идентификационного

номера

двигателя:

ISF2.8s5F148

XXXXXXXX, где:

ISF2.8s5F148 - модель двигателя;

XXXXXXXX

- порядковый

номер двигателя.

Идентификационный

номер

двигателя также продублирован на

заводской табличке двигателя,

расположенной

на

крышке

клапанного механизма.

Идентификационный номер

двигателя Evotech выбит на блоке

цилиндров с левой стороны.

Пример

нанесения

идентификационного

номера

двигателя:

А30500N0901271, где:

А30500

- условный код

двигателя, состоящий из шести

181

знаков, из которых четыре первых обозначают модель двигателя

(А305).

- N0901271 - номер двигателя из восьми знаков (цифр и букв

латинского алфавита), в котором первый знак (буква латинского

алфавита или цифра) обозначает год выпуска двигателя, второй

и третий знаки

- месяц выпуска, последующие знаки

-

порядковый номер двигателя, выпущенного в текущем месяце.

Для обозначения года выпуска двигателя приняты следующие

коды: 2022 г. - N; 2023 г. - P, 2024 - R.

Обозначение

исполнения

двигателя. На крышке коробки

толкателей расположена табличка

двигателя,

содержащая

обозначение

исполнения

двигателя.

Заводская табличка расположена на

задней стойке проема правой двери

кабины.

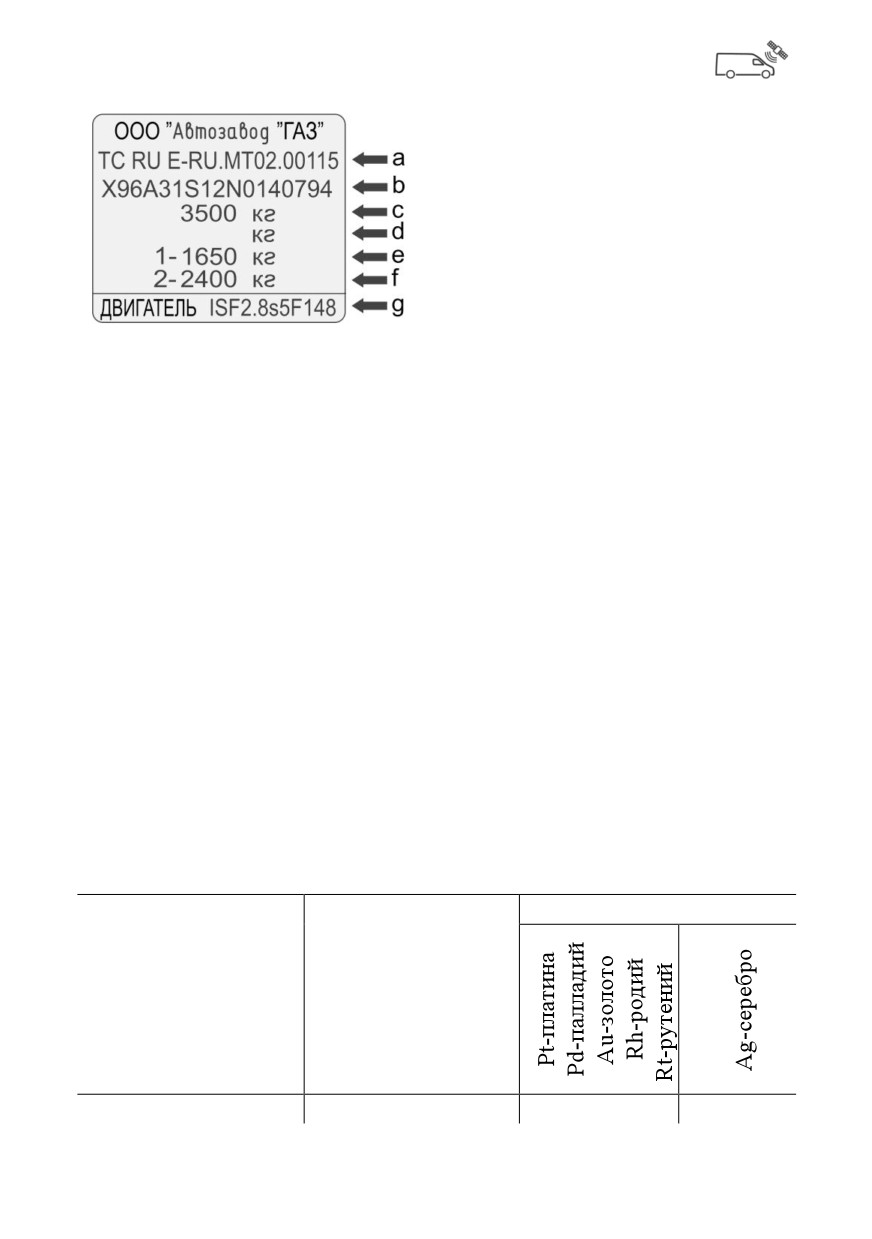

Пример заводской таблички с

паспортными данными, где:

а - номер одобрения типа ТС

или одобрения типа шасси;

b

- идентификационный

номер ТС или автомобильного

шасси (VIN);

с

- технически допустимая

максимальная масса автомобиля;

d - технически допустимая максимальная масса автопоезда;

е

- технически допустимая максимальная масса,

приходящаяся на переднюю ось;

f

- технически допустимая максимальная масса,

приходящаяся на заднюю ось;

g - модель двигателя.

Идентификационный номер на заводской табличке должен

совпадать с идентификационным номером на наружной

передней панели передка и, при наличии, с идентификационным

номером на надставке щитка передка под стеклом, а модель

двигателя на табличке - с моделью, нанесенной на двигателе.

Рядом с заводской табличкой на автомобиле установлена

специальная табличка, на которой приведена информация о

международных сертификатах

(официальных утверждениях),

распространяющихся на каждый конкретный автомобиль.

ПЕРЕЧЕНЬ ИЗДЕЛИЙ, СОДЕРЖАЩИХ ДРАГОЦЕННЫЕ

МЕТАЛЛЫ

Масса в 1 шт., г

Наименование

Тип

изделия

1. Реле

71.3747.000-031

-

0,2309

183

711.3747.000-01

-

0,2309

98.3747.000-111

-

0,04729

752.3777.000-11

-

0,0411

2. Выключатель

TA1.3720.100

Au-0,015

-

старт/стоп

3. Переключатель

TA1.3709.100

-

0,012

световой

сигнализации

4. Переключатель

TA1.3709.200

-

0,008

стеклоочистителя

5. Нейтрализатор

A21R32.1206008

Pt+Pd=1,48

-

(ISF2.8)

6. Сажевый

A21R32.1206004

Pt+Pd=0,33

-

фильтр (ISF2.8)

УТИЛИЗАЦИЯ

Автомобиль не содержит веществ, представляющих

опасность для жизни, здоровья людей и окружающей среды.

При утилизации автомобиля необходимо провести демонтаж

компонентов системы пассивной безопасности на предприятиях

сервисно-сбытовой сети ГАЗ.

При утилизации автомобиля после окончания его срока

службы (эксплуатации) необходимо:

- слить масло из картера двигателя, агрегатов трансмиссии,

гидросистемы ГУР и отправить его в установленном порядке на

повторную переработку;

184

ОСНОВНЫЕ РАЗМЕРЫ

Автомобиль А31S12, A31S13

А=900 мм;

B=3005 мм;

C=1205 мм;

D=1750 мм;

E=2068 мм;

F=2536 мм;

G=2445 (автомобили со средней крышей);

G=2760 (автомобили с высокой крышей).

188

Автомобиль А32S12, A32S13

А=900 мм;

B=3005 мм;

C=1205 мм;

D=1750 мм;

E=2068 мм;

F=2536 мм;

G=2430 (автомобили со средней крышей);

G=2745 (автомобили с высокой крышей).

189

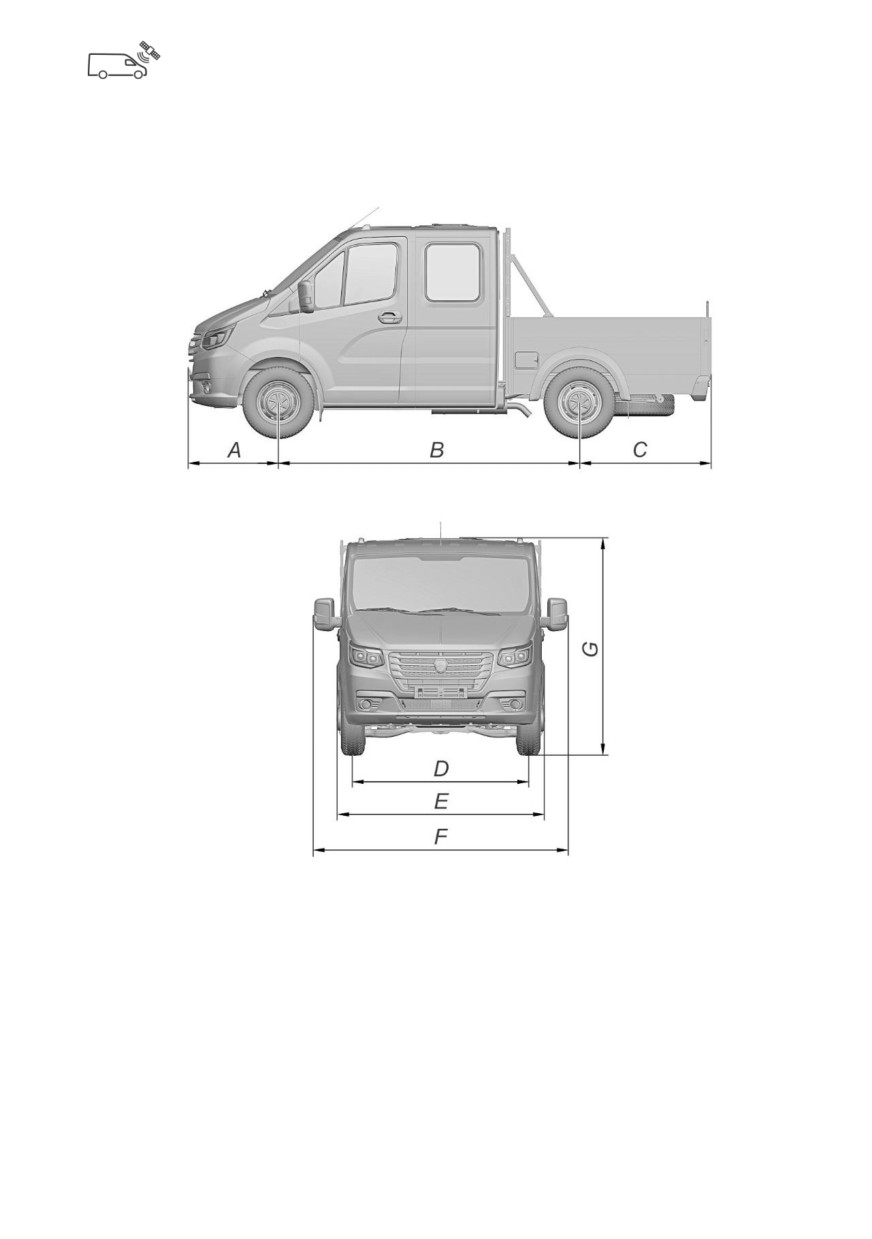

Автомобиль А22S12, A22S13

А=900 мм;

B=3005 мм;

C=1315 мм;

D=1750 мм;

E=2073 мм;

F=2536 мм;

G=2205.

190

ОБЩИЕ ДАННЫЕ

Модель автомобиля

Параметры

A31S12

A32S12

Колесная формула

4х2

Количество мест (включая водителя), чел

2 или 3

6 или 7

Технически допустимая максимальная

3500

2500

3500

масса автомобиля¹⁾, кг

Масса снаряженного автомобиля, кг

2463²⁾/

2358²⁾

2575²⁾/

2533³⁾

2673³⁾

Технически допустимая максимальная

масса, приходящаяся на каждую из осей

автомобиля, кг:

переднюю

1650

заднюю

2100

Дорожный просвет (под картером заднего

180

моста при полной массе), мм

Минимальный радиус поворота по колее

5,4

наружного переднего колеса, м

Контрольный расход топлива (замеряется

по специальной методике) при движении

с постоянной скоростью, л/100 км

60 км/ч

6,9²⁾/8,5 ³⁾

80 км/ч

9,2²⁾/10,3 ³⁾

Максимальная скорость автомобиля на

130

горизонтальном участке ровного шоссе,

км/ч

Углы свеса (с нагрузкой), град.:

передний

25

задний

23

Максимальный подъём, преодолеваемый

26

автомобилем с полной нагрузкой, %

Погрузочная высота, мм

от 760

¹⁾ Фактическая масса ТС указывается в сопроводительной документации на

автомобиль.

²⁾ Для автомобилей со средней крышей.

191

³⁾ Для автомобилей с высокой крышей.

Модель автомобиля

Параметры

A31S13

A32S13

Колесная формула

4х2

Количество мест (включая водителя), чел

2 или 3

6 или 7

Технически допустимая максимальная

3500

2500

3500

масса автомобиля¹⁾, кг

Масса снаряженного автомобиля, кг

с дв. А275

2276²⁾/

2161²⁾/

2388²⁾/

2346³⁾

2219³⁾

2577³⁾

с дв. А305

2336²⁾/

2220²/

2447²/

2405³⁾

2278³⁾

2637³⁾

Технически допустимая максимальная

масса, приходящаяся на каждую из осей

автомобиля, кг:

переднюю

1650

заднюю

2400

2100

2100

Дорожный просвет (под картером заднего

180

моста при полной массе), мм

Минимальный радиус поворота по колее

5,4

наружного переднего колеса, м

Контрольный расход топлива (замеряется

по специальной методике) при движении

с постоянной скоростью, л/100 км

60 км/ч (A275)

9,6²⁾/9,8 ³⁾

80 км/ч (A275)

11,9²⁾/12,1 ³⁾

60 км/ч (A305)

9,8²⁾/10,0 ³⁾

80 км/ч (A305)

12,2²⁾/12,4 ³⁾

Максимальная скорость автомобиля на

130

горизонтальном участке ровного шоссе,

км/ч

Углы свеса (с нагрузкой), град.:

передний

25

задний

23

¹⁾ Фактическая масса ТС указывается в сопроводительной документации на

автомобиль.

²⁾ Для автомобилей со средней крышей.

192

³⁾ Для автомобилей с высокой крышей.

Модель автомобиля

Параметры

A31S13

A32S13

Максимальный подъём, преодолеваемый

26

автомобилем с полной нагрузкой, %

Погрузочная высота, мм

от 760

193

Модель автомобиля

Параметры

A22S12

A22S13

Колесная формула

4х2

Количество мест (включая водителя), чел

7

Технически допустимая максимальная

3500

масса автомобиля¹⁾, кг

Масса снаряженного автомобиля, кг

2355

с дв. А275

2116

с дв. А305

2179

Технически допустимая максимальная

масса, приходящаяся на каждую из осей

автомобиля, кг:

переднюю

1650

заднюю

2400

Дорожный просвет (под картером заднего

180

моста при полной массе), мм

Минимальный радиус поворота по колее

5,4

наружного переднего колеса, м

Контрольный расход топлива (замеряется

по специальной методике) при движении

с постоянной скоростью, л/100 км

60 км/ч

8,2

80 км/ч

10,0

60 км/ч (A275)

9,5

80 км/ч (A275)

11,8

60 км/ч (A305)

9,7

80 км/ч (A305)

12,1

Максимальная скорость автомобиля на

130

горизонтальном участке ровного шоссе,

км/ч

Углы свеса (с нагрузкой), град.:

передний

22

задний

21

Максимальный подъём, преодолеваемый

26

автомобилем с полной нагрузкой, %

Погрузочная высота, мм

от 810

¹⁾ Фактическая масса ТС указывается в сопроводительной документации на

194

автомобиль.

ДВИГАТЕЛЬ

Модель

Экологический класс

4

5

Тип

Дизельный, с турбонаддувом и

охладителем надувочного воздуха

Количество цилиндров и их

4, рядное

расположение

Диаметр цилиндров и ход

94х100

поршня, мм

Рабочий объем цилиндров,

2,8

л

Степень сжатия

16,5

16,9

Максимальная мощность,

88,3

110

88,3

110

102,7

кВт (л.с.)

(120)

(149,6)

(120)

(149,6)

(139,7)

при частоте вращения

3600

3400

3600

3400

коленчатого вала, об/мин

Максимальный крутящий

270

330

270

320

момент, нетто, Н·м (кгс·м)

(27,5)

(33,6)

(27,5)

(32,6)

при частоте вращения

1400-

1800-

1200-

1400-

1400-

коленчатого вала, об/мин

3000

2600

3000

3000

2700

Порядок работы цилиндров

1-3-4-2

Частота

вращения

коленчатого вала в режиме

холостого хода, об/мин:

минимальная (nmin. хх)

750±50

800±50

максимальная (nmax. хх)

4500

3800

Направление

вращения

Правое

коленчатого вала (наблюдая

со стороны вентилятора)

195

Модель

А275

А305

Экологический класс

5

Тип

Бензиновый, 4-тактный,

впрысковый

Количество цилиндров и их

4, рядное

расположение

Диаметр цилиндров и ход

96,5х92

96,5х102

поршня, мм

Рабочий объем цилиндров, л

2,69

2,98

Степень сжатия

10,0

9,4

Максимальная мощность, кВт

78,5 (106,8)

89,7 (122)

(л.с.)

при

частоте

вращения

4000

коленчатого вала, об/мин

Максимальный

крутящий

220,5 (22,5)

250 (25,5)

момент, нетто, Н·м (кгс·м)

при

частоте

вращения

2350±150

коленчатого вала, об/мин

Порядок работы цилиндров

1-2-4-3

Частота вращения коленчатого

вала в режиме холостого хода,

об/мин:

минимальная (nmin. хх)

800±50

повышенная (nпов. хх)

3000

Направление

вращения

Правое

коленчатого вала (наблюдая со

стороны вентилятора)

196

ТРАНСМИССИЯ

Сцепление

Однодисковое,

сухое,

с

гидравлическим приводом

Коробка передач (Вариант 1)

Механическая, 6-ступенчатая

Передаточные числа:

1 передача - 5,065

2 передача - 2,780

3 передача - 1,591

4 передача - 1,0

5 передача - 0,807

6 передача - 0,643

Задний ход - 4,383

Коробка передач (Вариант 2)

Механическая, 5-ступенчатая

Передаточные числа:

1 передача - 4,05

2 передача - 2,34

3 передача - 1,395

4 передача - 1,0

5 передача - 0,849

Задний ход - 3,51

Карданная передача

Два вала с тремя карданными

шарнирами и промежуточной

опорой

Задний мост:

главная передача

Гипоидная,

передаточное

число - 4,1 или 4,3 или 4,556

дифференциал

Конический, шестеренчатый

197

ХОДОВАЯ ЧАСТЬ

Колеса

Дисковые, с неразборным

ободом 6½ Jx16H2

Шины

Пневматические, радиальные,

бескамерные,

размером

235/65R16C

Подвеска:

передняя

Независимая, на поперечных

рычагах с цилиндрическим

пружинами, со стабилизатором

поперечной устойчивости

задняя

Две

продольные,

полуэллиптические рессоры с

дополнительными рессорами,

со стабилизатором поперечной

устойчивости

Амортизаторы

Четыре

- газонаполненные,

телескопические,

двухстороннего действия

198

КУЗОВ

Кузов

Цельнометаллический, полукапотный,

имеет пять дверей - две распашные

двери кабины, боковую сдвижную и

две распашные задние двери салона

Кабина

Двухместная, трехместная или

семиместная

Габаритные размеры

A31S12, A31S13

A32S12, A32S13

(внутренние) грузового

салона автофургона,

мм:

длина

2600

1850

ширина

1830

1830

высота

1630¹⁾/1945²⁾

1630¹⁾/1945²⁾

Объем грузового

7,8¹⁾/9,8²⁾

5,1¹⁾/5,8²⁾

салона фургона, м³

203

Максимально допустимая температура

110

охлаждающей жидкости, °С

Свободный ход педали сцепления, мм

6,0-8,5

Минимально

допустимая

толщина

фрикционного слоя, мм:

для колодок передних дисковых тормозов

2,0

для колодок задних дисковых тормозов

2,0

Уклон, на котором автомобиль с полной

16

нагрузкой должен удерживаться стояночной

тормозной системой, не менее, %

Установка

передних

колес

(для

снаряженного автомобиля):

угол продольного наклона оси поворота

+3°±1°

колес

разница углов левого и правого колес

не более 30′

угол развала каждого колеса

-0˚22'«+0˚3'

(-0˚12'«-0˚7')*

схождение каждого колеса

-0˚4'«+0˚1'

(-0˚4'«-0˚1')*

Суммарный люфт в рулевом управлении, не

25°

более (методика проверки по ГОСТ 33997-

2016)

* Значения углов для установки оператором сервисного

предприятия.

205

СОДЕРЖАНИЕ

Введение

3

Перед началом эксплуатации

Ключи

6

Выключатели на панели приборов

58

Центральная система

7

Выключатель аварийной

59

запирания дверей

сигнализации

Отпирание и запирание замков

10

Стеклоподъемники

60

дверей

Прикуриватель

61

Сиденья

13

Розетка

62

Рулевая колонка

18

Вещевые ящики

63

Система пассивной безопасности

19

Отопление, вентиляция и

67

Зеркала заднего вида

28

кондиционирование воздуха

Панель приборов и органы

30

Внутреннее освещение

73

управления

Аудиооборудование

76

Комбинация приборов

32

Тахограф

78

Выключатель старт/стоп

51

Система «ЭРА-ГЛОНАССª

80

Подрулевые переключатели

52

Система «ГАЗ-Коннектª

85

Блок регулировки яркости

57

подсветки и корректировки

угла фар

Эксплуатация автомобиля

Заправка автомобиля топливом

88

Стояночный тормоз

106

Обкатка автомобиля

91

Блокируемый дифференциал

111

Движение автомобиля

92

Торможение

113

Экономичное вождение

95

Колеса и шины

116

Пуск и остановка двигателя

97

Система безопасной парковки

122

Сажевый фильтр

102

автомобиля

Переключение передач

105

Техническое обслуживание

Плановое обслуживание

126

Топливный фильтр дизельного

141

Индикатор технического

129

двигателя

обслуживания

Аккумуляторная батарея

142

Необходимые проверки

130

Стеклоомыватель ветрового

144

Открывание и закрывание капота

132

стекла

Двигатель

133

Щетки стеклоочистителя

146

Система охлаждения

135

Уход за автомобилем

148

206

содержание      ..     3      4      5
