Siemens SIMATIC Sistema di automazione S7-300. Dati dell’unità (2004) - 10
SIMATIC TOP connect e SIMATIC TOP connect TPA
Occupazione del blocco dei morsetti per il collegamento a 1 filo
Tabella 8-8
Significato dei morsetti del blocco per collegamento a 1 filo
Vista frontale blocco dei morsetti
Significato dei morsetti
Fila superiore:
morsetto 0 fino a 7: ingressi/uscite x.0 fino a
x.7
Collegamento della tensione di alimentazione
La tensione di alimentazione si deve sempre collegare al modulo connettore frontale.
Prestare attenzione alle regole di cablaggio nella tabella 8-3 a pagina 8-7.
Nell’esempio seguente si deve collegare L+ al morsetto positivo più dei morsetti superiori e
M a quello negativo dei morsetti inferiori.

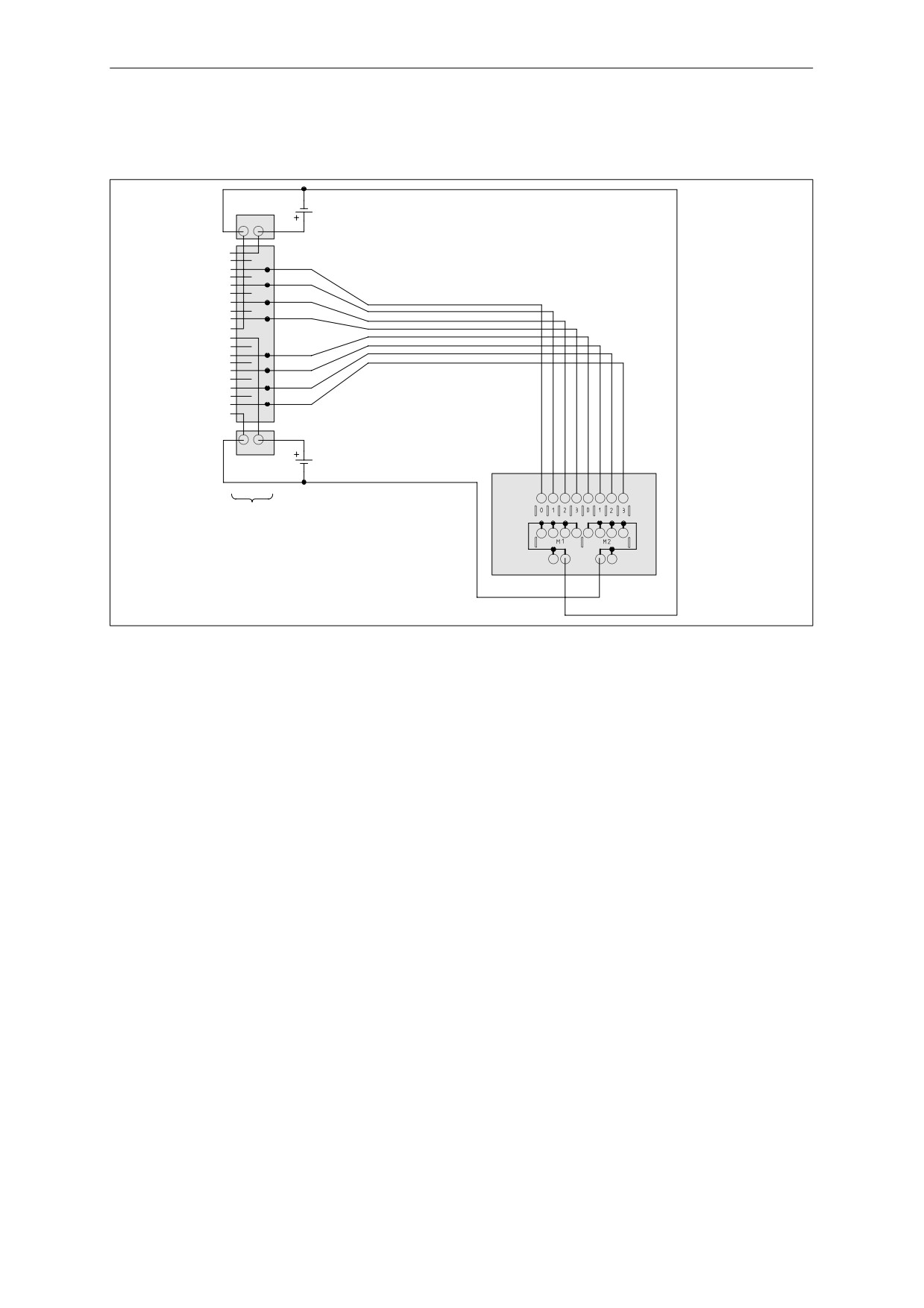

Collegamento al blocco dei morsetti per collegamento a 1 filo
-
+
L+ 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
M
20
–
+
Modulo connettore
frontale
Blocco
Blocco
morsetti
morsetti

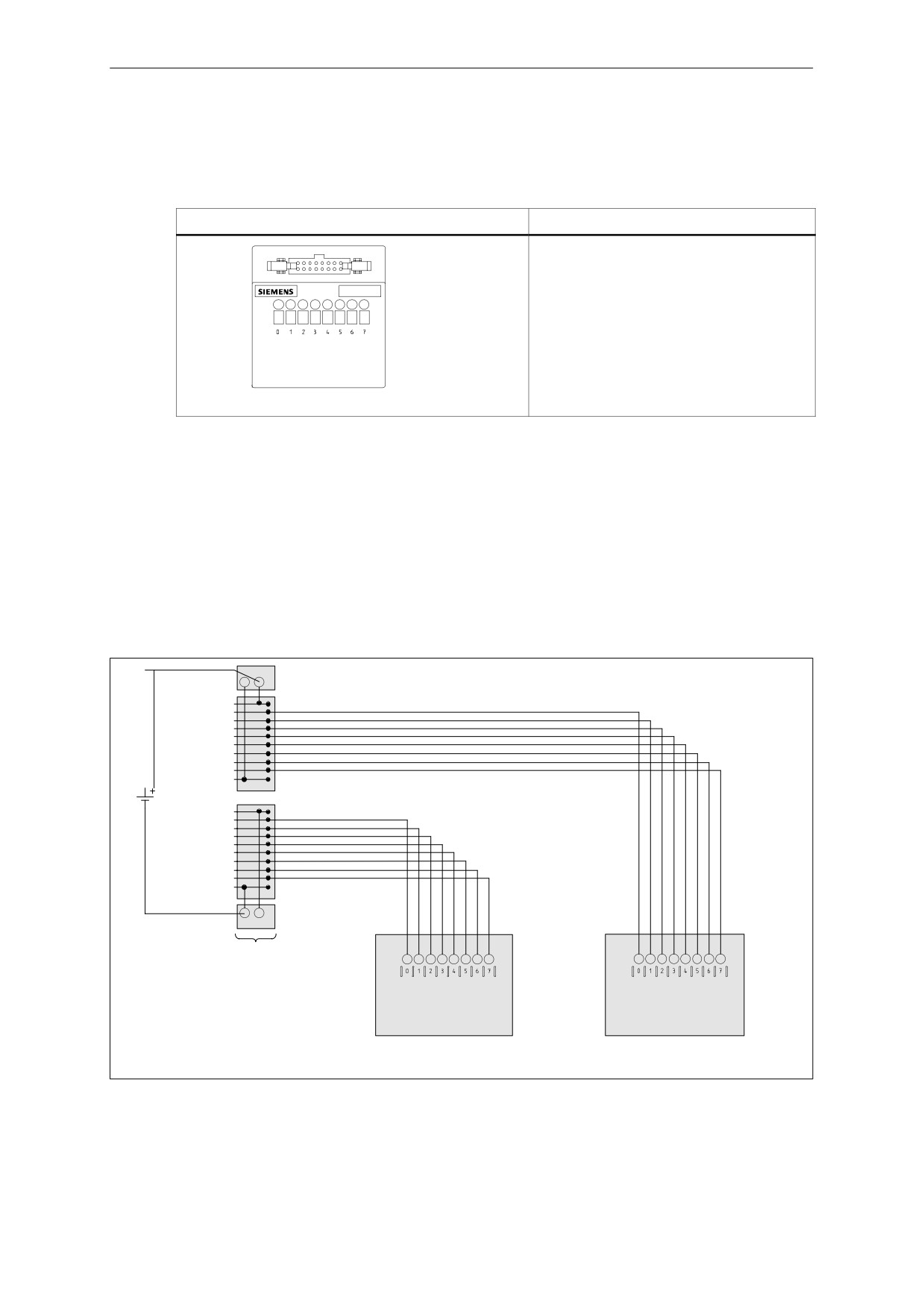

Figura 8-8
Cablaggio di una unità digitale con blocco dei morsetti per collegamento a 1 filo
8-15
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.3.3

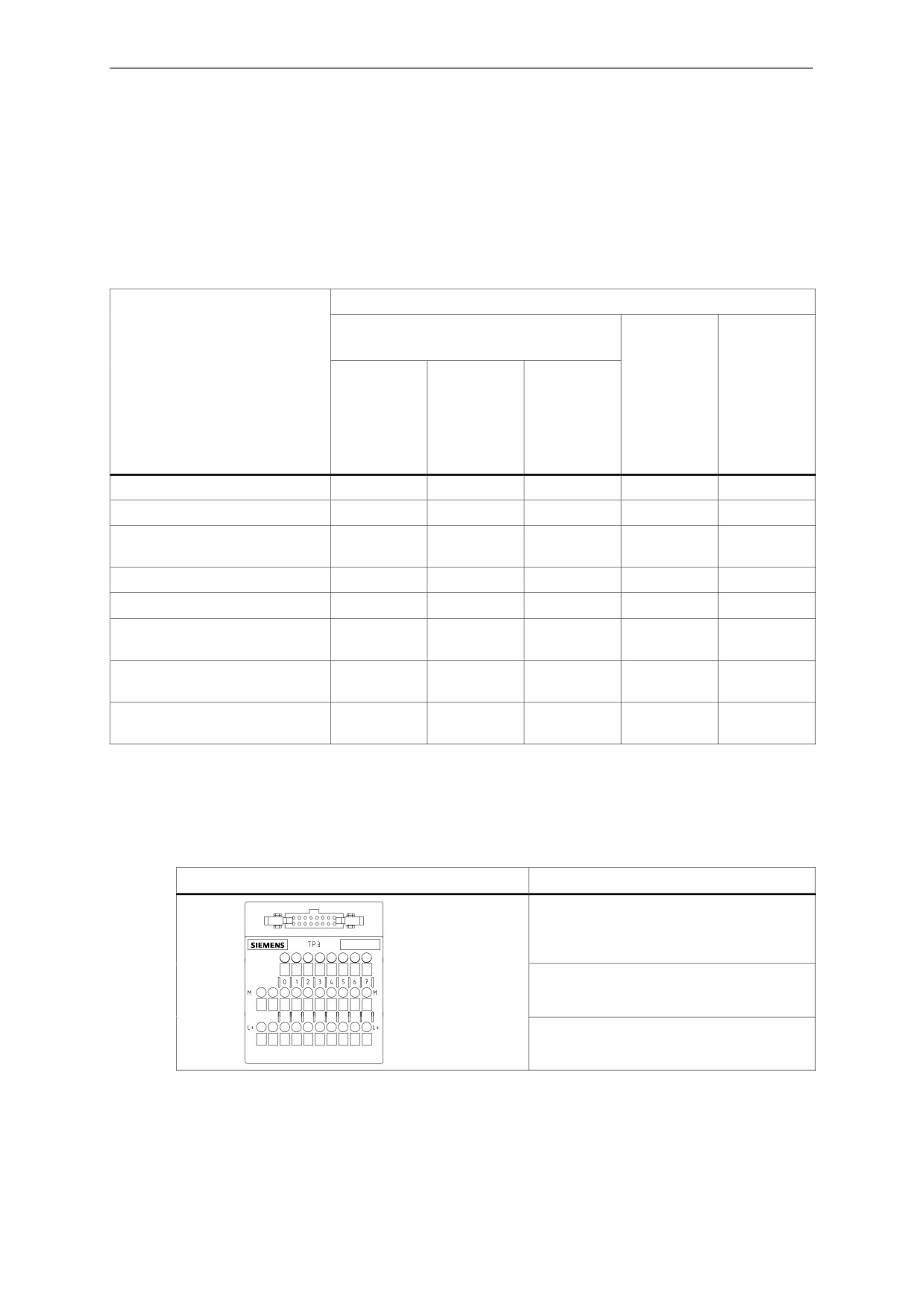

Cablaggio dell’unità con blocco dei morsetti per collegamento a 3 fili
Indicazioni di collegamento
Tabella 8-9
Avvertenze di collegamento per SIMATIC TOP connect con collegamento a 3 fili
Unità digitali
Indicazioni di collegamento
Fornitura della tensione di alimentazione
necessario
La
ponticello
denomina-
aggiuntivo
zione sul
solo sul
collega-
al modulo
all’alimenta-
blocco dei
modulo
mento di
connet.
zione della
morsetti
connettore
massa add.
front. o al
tensione
non
front.
al blocco
blocco
corrisponde
morsetti
morsetti
a quella
sulla SM
SM 321; DI 32 x DC 24 V
-
-
5
5
-
SM 321; DI 16 x DC 24 V
-
-
5
5
-
SM 321; DI 16 x DC 24 V;
–
-
5
5
-
lettura verso M
SM 322; DO 32 x DC 24 V/0,5 A
-
-
5
-
-
SM 322; DO 16 x DC 24 V/0,5 A
-
-
5
-
-
SM 322; DO 8 x DC 24 V/0,5 A;
–
-
5
5
5
con interrupt diagnostico
SM 323;
–
-
5
-
-
DI 16/DO 16 x DC 24 V/0,5 A
SM 323;
–
-
5
-
-
DI 8/DO 8 x DC 24 V/0,5 A
Configurazione del blocco dei morsetti per il collegamento a 3 fili
Tabella 8-10 Significato dei morsetti del blocco per collegamento a 3 filo
Vista frontale blocco dei morsetti
Significato dei morsetti
Fila superiore:
morsetto 0fino a 7:ingressi/uscite x.0 fino a
x.7
fila centrale:
tutti i morsetti: Potenziale M
fila inferiore:
tutti i morsetti: Potenziale L +
8-16
SIMATIC TOP connect e SIMATIC TOP connect TPA
Collegamento della tensione di alimentazione
Prestare attenzione alle regole di cablaggio nella tabella 8-3 a pagina 8-7.
Con alcune unità digitali, per il collegamento della tensione di alimentazione sono necessari
in generale due ponticelli (vedi tabella 8-9 a pagina 8-16).
I ponticelli possono essere effettuati sia sul modulo connettore frontale sia sul blocco
morsetti. Indipendentemente da ciò si devono sempre collegare tra loro ambedue le
connessioni positivo e ambedue le connessioni negative.
Collegamento al blocco dei morsetti per collegamento a 3 fili
-
+
L+ 1
2
3
4
56
7
8
9
10
11
12
13
14
15
16
17
18
19
M
20
–
+
Modulo connettore
frontale
Ponticellamento (1)
Blocco morsetti
Blocco morsetti
Ponticellamento (2)
Ponticello (1) o ponticello (2) necessari
Figura 8-9
Cablaggio di una unità digitale con blocco dei morsetti per collegamento a 3 fili
8-17
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.3.4

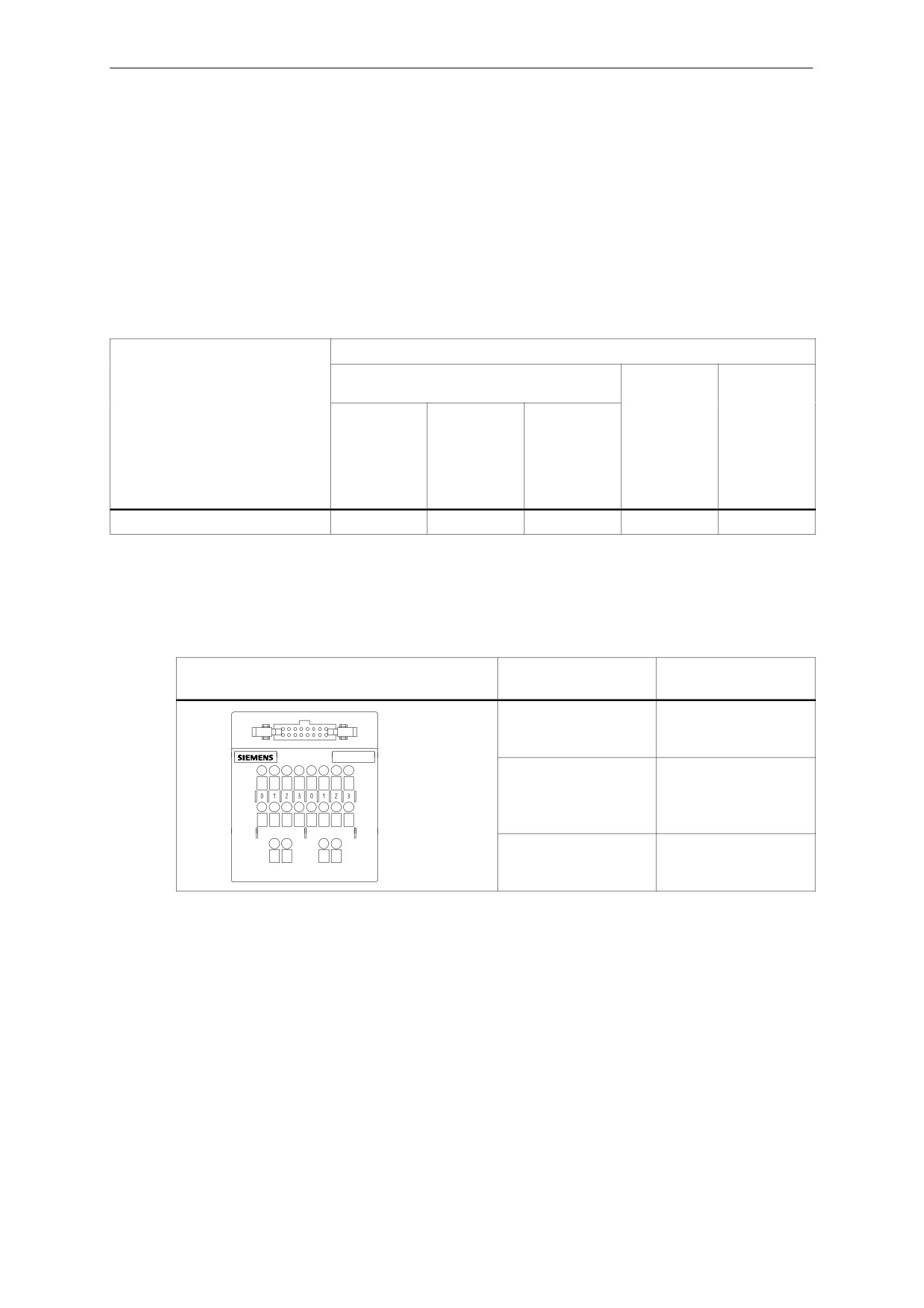

Cablaggio dell’unità con blocco dei morsetti per unità 2A
Con il blocco morsetti per unità da 2 A è possibile cablare l’unità SM 322; 8 x
DO DC 24V/2A.
Indicazioni di collegamento
Tabella 8-11
Avvertenze di collegamento per SIMATIC TOP connect con collegamento unità di 2A
Unità digitali
Indicazioni di collegamento
Fornitura della tensione di alimentazione
Per
La dicitura
l’alimentazio
sul blocco
ne della
morsetti
solo sul
collegament
al modulo
tensione è
non
modulo
o di massa
connet.
necessario
corrisponde
connettore
add. al
front. o al
un
alla dicitura
front.
blocco
blocco
ponticello
sulla SM
morsetti
morsetti
addizionale
SM 322; DO 16 DC 24 V/2 A
5
5
-
-
-
Occupazione del blocco dei morsetti per il collegamento di unità 2A
Tabella 8-12 Significato dei morsetti del blocco per unità da 2 A
Vista frontale blocco dei morsetti
Significato dei mor-
Significato dei mor-
setti di sinistra
setti di destra
Fila superiore:
fila superiore destra:
morsetto 0 fino a 3:
morsetto 0 fino a 3:
uscite x.0 fino a x.3
uscite x.4 fino a x.7
fila centrale:
fila centrale destra:
morsetto 0 fino a 3:
morsetto 0 fino a 3:
potenziale M1 per x.0
potenziale M2 per x.4
fino a x.3
fino a x.7
M1
M2
fila inferiore:
fila inferiore:
2 morsetti,
2 morsetti,
collegamento per M1
collegamento per M2
Collegamento della tensione di alimentazione
Per l’allacciamento della tensione d’alimentazione occorre attenersi alle seguenti istruzioni:
• Applicare le regole di cablaggio della tabella 8-3 a pagina 8-7.
• Collegare la tensione di alimentazione al modulo connettore frontale ad ambedue i
morsetti di potenziale con cavi separati.
• Oltre al cavo di collegamento, ogni blocco dei morsetti deve essere alimentato inoltre con
un conduttore per M1 o M2.
• Collegare M1 e rispettivamente M2 con un conduttore separato per connettore frontale e
blocco morsetti. Il potenziale di M1 e M2 può essere ponticellato.
8-18
SIMATIC TOP connect e SIMATIC TOP connect TPA
Collegamento al blocco dei morsetti per l’unità 2A
M 1
-
+
1 L+
1
2
3
4
5
6
7
8
9
1 M 10
2 L+
11
12
13
14
15
16
17
18
19
2 M
20
–
+
M 2
Modulo connettore
frontale
Blocco
morsetti
Figura 8-10
Cablaggio con blocco morsetti per unità da 2 A
8-19
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.4
Cablaggio di SIMATIC TPA connect con unità analogiche
Introduzione
Per il cablaggio dell’unità con gli attuatori/sensori tramite SIMATIC TOP connect TPA, si
devono prima scegliere i componenti da usare in dipendenza dall’unità e dalla tecnica di
collegamento (fissaggio a vite o a molla).
8.4.1
Componenti SIMATIC TOP connect TPA
Componenti
La tabella seguente contiene tutti i componenti di SIMATIC TOP connect TPA.
Tabella 8-13 Componenti per SIMATIC TOP connect TPA
Componenti di SIMATIC TOP connect TPA
Numero di ordinazione
Blocco morsetti
1 pezzo
Morsetti a molla
6ES7924-0CC00-0AB0
Morsetti a vite
6ES7924-0CC00-0AA0
10 pezzi
Morsetti a molla
6ES7924-0CC00-1AB0
Morsetti a vite
6ES7924-0CC00-1AA0
Modulo connettore frontale
Alimentazione di
tensione tramite:
Morsetti a molla
6ES7921-3AF00-0AA0
Morsetti a vite
6ES7921-3AG00-0AA0
Spinotto (connettore), 8 pezzi (tecnica a morsetti a taglio)
6ES7921-3BE10-0AA0
Lamiera di schermatura per blocco morsetti, 4 pezzi
6ES7928-1BA00-0AA0
Morsetto di collegamento per schermo:
2 conduttori con ognuno un diametro dello schermo da 2 a 6 mm
6ES7390-5AB00-0AA0
1 conduttore con diametro di schermo da 3 a 8 mm
6ES7390-5BA00-0AA0
1 conduttore con diametro di schermo da 4 a 13 mm
6ES7390-5CA00-0AA0
Cavo piatto rotondo, schermato ∅ 8 mm
30 m
6ES7923-0CD00-0BA0
60 m
6ES7923-0CG00-0BA0
Pinza per connettori a spina a 16 poli
6ES7928-0AA00-0AA0
8-20
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.4.2
SIMATIC TOP connect TPA - occupazione e correlazione dei morsetti
Denominazione del morsetto
Sul blocco morsetti TPA, i singoli morsetti sono contraddistinti in modo alfabetico. Questo
facilita l’attribuzione univoca dei singoli morsetti sull’unità analogica ai morsetti del blocco
morsetti.

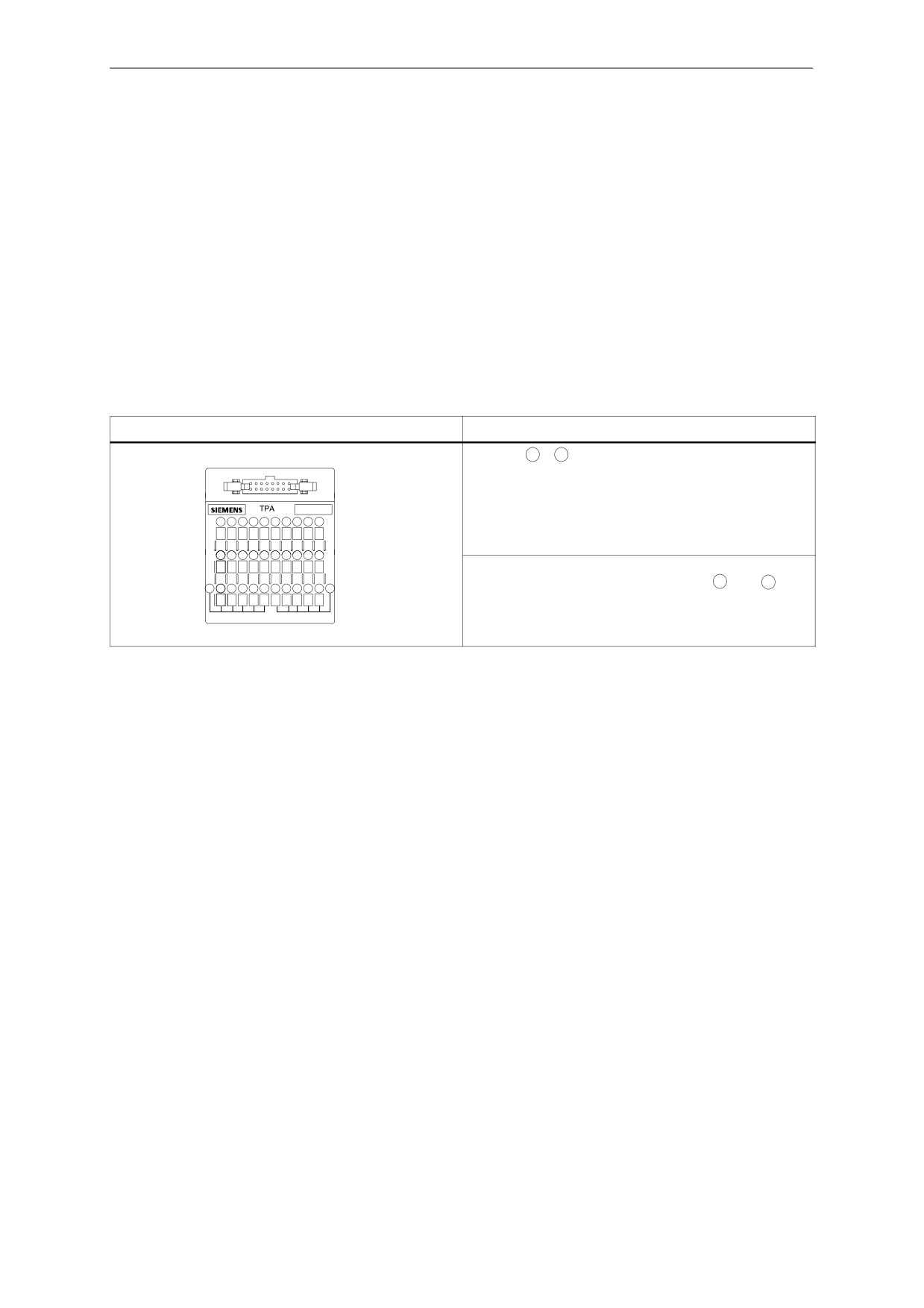

Occupazione del blocco dei morsetti
Tabella 8-14 Occupazione del blocco dei morsetti del SIMATIC TOP connect TPA
Vista frontale blocco dei morsetti
Significato dei morsetti
I morsetti Z e Y possono essere utilizzati per la
moltiplicazione di potenziali o di segnali
A B C D E F G H I K
I morsetti con le stesse lettere sono collegati
Y YK KA AA A Z Z
Y
Z
elettricamente tra loro, a parte i morsetti Z e Z o Y e Y.
Morsetto moltiplicatore
La fila inferiore di morsetti del blocco è realizzata come morsetto moltiplicatore 2 x 5.
8-21
SIMATIC TOP connect e SIMATIC TOP connect TPA
Correlazione dei morsetti dell’unità analogica con SIMATIC TOP connect TPA
Numero di
Schema di collegamento
morsetto
del blocco dei morsetti TPA
sull’unità
Blocco morsetti
Blocco morsetti
1
2
1
1
Y
Y
2
2
B
3
3
C
4
4
D
5
5
E
6
6
F
7
7
G
8
8
H
9
9
I
10
10
K
K
11
11
A
A
12
12
B
13
13
C
14
14
D
15
15
E
16
16
F
17
17
G
18
18
H
19
19
I
20
20
Z
Z
Figura 8-11
Correlazione dei morsetti dell’unità analogica con SIMATIC TOP connect TPA
8-22
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.4.3
Collegamento dello schermo dei cavi di segnale
2 possibilità di collegamento dello schermo
Lo schermo dei cavi di segnale si può collegare con la terra nel modo seguente:
• all’unità analogica tramite un elemento di supporto degli schermi
(vedi manuale Installazione, configurazione e dati della CPU della S7-300 o manuale
Unità di periferia decentrata ET 200M nel capitolo del cablaggio)
• direttamente al blocco dei morsetti tramite la lamiera di schermo
Collegamento dello schermo tramite lamiera di schermo al blocco dei morsetti
1. Prima del montaggio, fissare una lamiera di schermo al blocco dei morsetti.
2. Montare il blocco dei morsetti sulla rotaia normalizzata.
(nella figura seguente si vede che la lamiera di schermo è montata sul retro del blocco
dei morsetti e che in tal modo si ha un collegamento con la rotaia messa a terra.)
3. Stendere lo schermo dei cavi di segnale con il morsetto per il collegamento dello
schermo sulla lamiera di schermo.
Appoggio per il morsetto per il
collegamento degli schermi e cavo di
Allentare la
collegamento verso l’unità analogica
lamiera di
schermo
Per allentare la lamiera di
schermo occorre premere
leggermente verso il basso
Blocco morsetti
il nasello di sblocco
Lamiera di
schermo
Aggancio della
lamiera di
Appoggio per il morsetto per il
schermo
collegamento degli schermi e cavi
di segnale di attuatori/sensori
La lamiera di schermo si aggancia alla parte posteriore del blocco morsetti

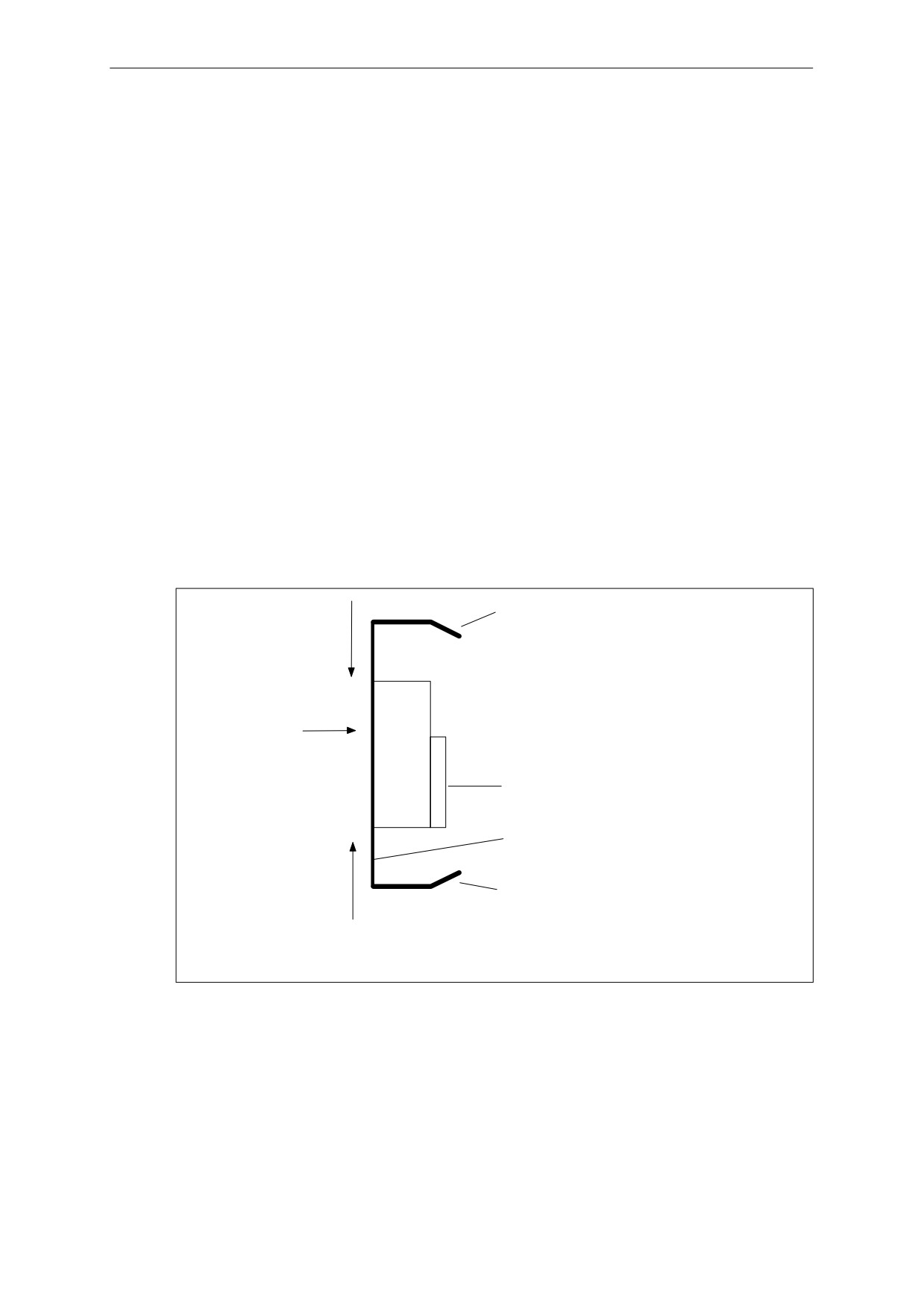

Figura 8-12
Blocco dei morsetti SIMATIC TOP connect TPA con lamiera di schermo
8-23
SIMATIC TOP connect e SIMATIC TOP connect TPA
8.4.4
Esempio di collegamento
Collegamento dell’alimentazione della tensione di carico
L’utente può collegare l’alimentazione della tensione di carico dell’unità analogica
direttamente al modulo connettore frontale. Sul modulo connettore frontale si trovano
connessioni separate per la tensione di carico L+ e M. Prestare attenzione alle regole di
cablaggio della tabella 8-3 a pagina 8-7.
Correlazione tra modulo connettore frontale e blocco morsetti
La presa superioredel modulo connettore frontale è la connessione per il blocco dei
morsetti 1 e la presa inferiore del modulo connettore frontale è la connessione per il
blocco dei morsetti 2.
Esempio di collegamento

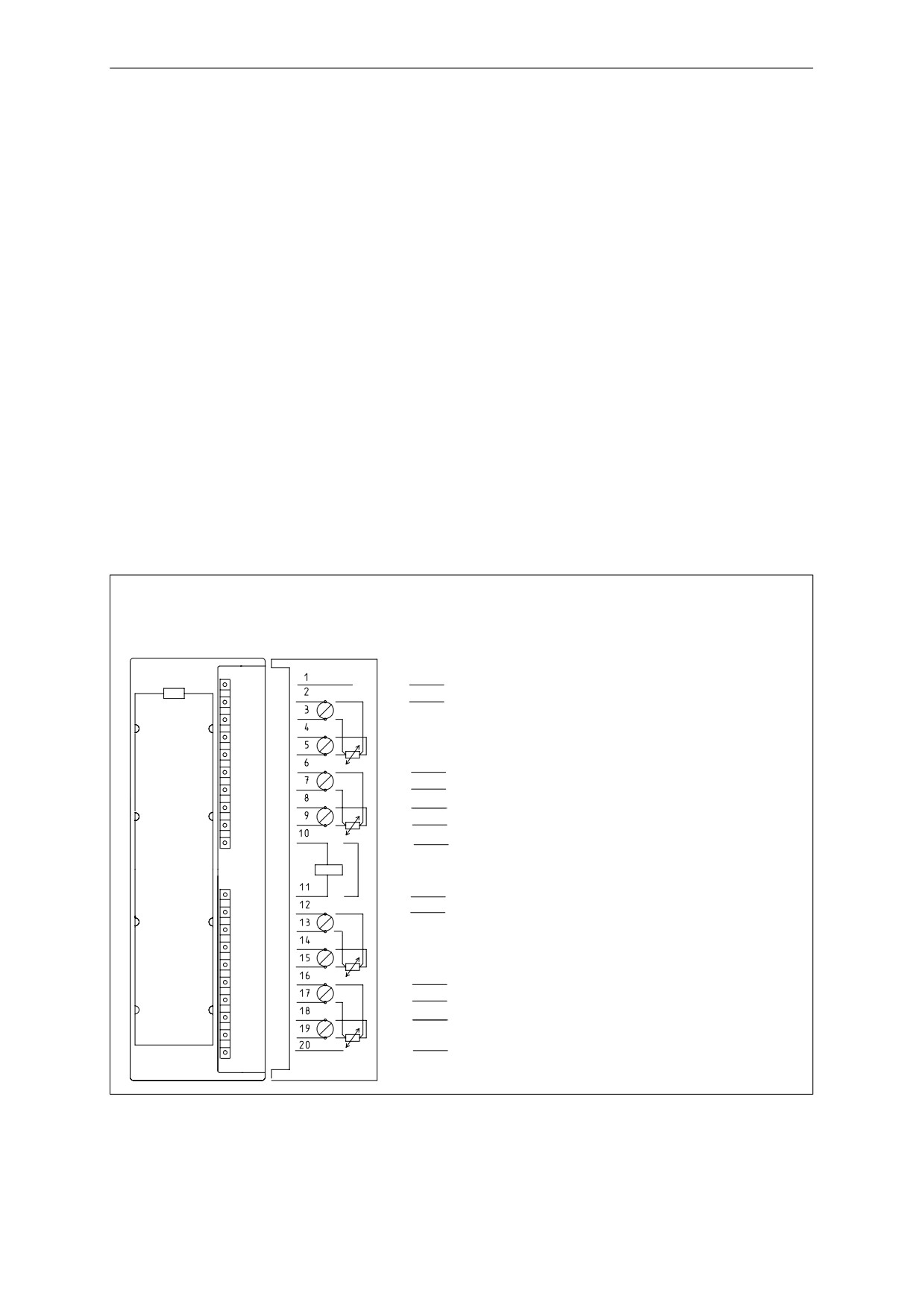

La figura seguente mostra un esempio di collegamento per l’unità analogica d’ingresso
SM 321; AI 8 x 12 bit nel tipo di misura ”misura di resistenze”.
Misura di
Schema di collegamento del
resistenze
blocco dei morsetti TPA
Numero di
Blocco
Blocco
morsetto sull’unità
morsetti 1
morsetti 2
L+
L +
1
Y
Y
SF
M0
2
B
+ CH0
M0*
3
C
4
D
IC0 +
5
E
IC0*
M1
6
F
+ CH2
M1*
7
G
8
H
IC1 +
IC1*
9
I
Comp +
10
K
K
Comp
Comp - / Mana
11
A
A
M2
12
B
+ CH4
M2*
13
C
IC2 +
14
D
IC2*
15
E
M3
16
F
+ CH6
M3*
17
G
IC3 +
18
H
IC3*
19
I
M
M
20
Z
Z
M

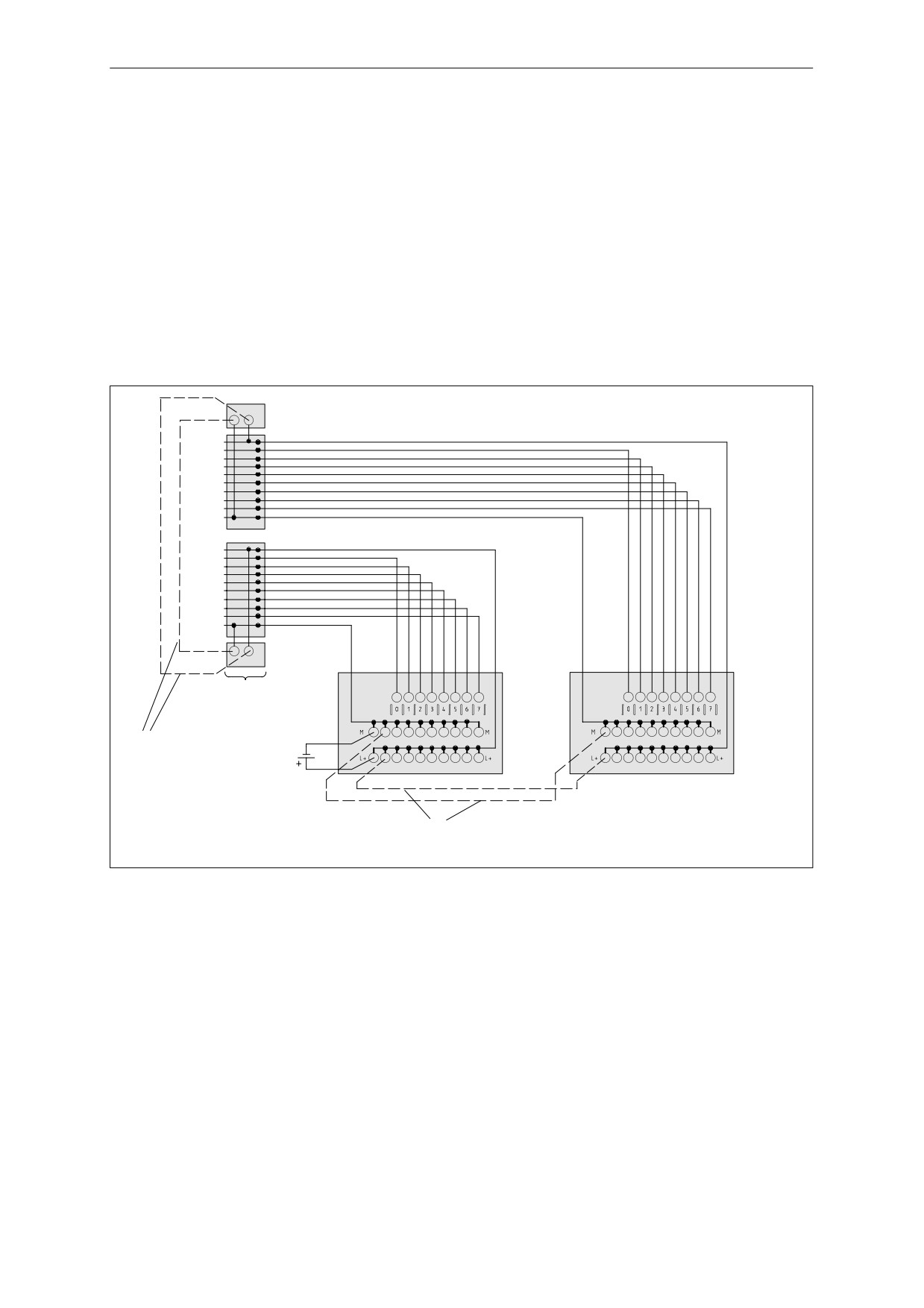

Figura 8-13
Esempio di collegamento SIMATIC TOP connect TPA con SM 321; AI 8 x 12 bit
8-24
Parametri delle unità di ingresso/uscita
A
Panoramica del capitolo
Nel
si trova
a pagina
paragrafo
A.1
Metodi di parametrizzazione delle unità di ingresso/uscita nel programma
A-1
applicativo
A.2
Parametri delle unità di ingresso digitali
A-3
A.3
Parametri delle unità di uscita digitali
A-5
A.4
Parametri delle unità di ingresso analogiche
A-7
A.5
Parametri della SM 331; AI 8 x RTD
A-11
A.6
Parametri della SM 331; AI 8 x TC
A-19
A.7
Parametri della SM 331; AI 8 x 13 bit
A-27
A.8
Parametri della SM 331; AI 8 x 16 bit
A-30
A.9
Parametri delle unità di uscita analogiche
A-36
A.10
Parametri della SM 332; AO 8 x 12 bit
A-39
A.11
Parametri delle unità di ingresso/uscita analogiche
A-41
A.1
Metodi di parametrizzazione delle unità di ingresso/uscita
nel programma applicativo
Parametrizzazione nel programma applicativo
L’utente ha già parametrizzato le unità con STEP 7.
Nel programma applicativo con un SFC si può:
• modificare i parametri dell’unità e
• trasferire i parametri dalla CPU all’unità di segnale indirizzata
A-1
Parametri delle unità di ingresso/uscita
I parametri si trovano in record di dati
I parametri delle unità di segnale si trovano nei record di dati 0 e 1; per alcune unità
d’ingresso analogiche anche nel record di dati 128.
Parametri modificabili
I parametri del record di dati 1 si possono modificare e con la SFC 55 trasferire alle unità di
ingresso/uscita. In questo modo i parametri impostati nella CPU non vengono modificati!
Nel programma applicativo i parametri del record di dati 0 non si possono modificare.
SFC per la parametrizzazione
Per la parametrizzazione dell’unità di segnale nel programma applicativo sono disponibili i
seguenti SFC:
Tabella A-1
SFC per la parametrizzazione di unità di segnale
N. SFC
Sigla
Impiego
55
WR_PARM
Trasferimento dei parametri modificabili (record di dati 1 e 28)
all’unità di segnale indirizzata.
56
WR_DPARM
Trasferimento dei parametri (record di dati 0, 1 o 128) dalla CPU
all’unità di segnale indirizzata.
57
PARM_MOD
Trasferimento di tutti i parametri (record di dati 0, 1 e 128) dalla
CPU all’unità di segnale indirizzata.
Descrizione dei parametri
Nei seguenti capitoli sono contenuti tutti i parametri modificabili per le diverse categorie di
unità. I parametri delle unità di segnale sono descritti:
• nelle guide in linea dello STEP 7.
• in questo manuale di riferimento
Nei capitoli delle singole unità di segnale è descritto quali siano i parametri impostabili per
l’unità di segnale in questione.
Ulteriore letteratura di supporto
Una descrizione completa del principio della parametrizzazione di unità di segnale nel
programma applicativo come pure la descrizione degli SFC a tale scopo impiegabili si trova
nei manuali di STEP 7.
A-2
Parametri delle unità di ingresso/uscita
A.2
Parametri delle unità di ingresso digitali
Parametri
La tabella seguente contiene tutti i parametri che si possono impostare per le unità di
ingresso digitali.
Avvertenza
Per i parametri delle unità di ingresso/uscita digitali parametrizzabili, consultare il capitolo
dell’unità in questione.
Nel confronto si vede quali parametri possano essere modificati:
• con STEP 7
• con SFC 55 “WR_PARM”
• con SFB 53 “WRREC” ( ad esempio per GSD).
I parametri impostati con STEP 7 possono essere trasferiti all’unità anche con gli SFC 56 e
57 e l’SFB 53 (vedi guida in linea STEP 7).
Tabella A-2
Parametri delle unità di ingresso digitali
Parametri
N. record di
Parametrizzabili con
dati
... SFC 55,
... PG
SFB 53
Ritardo all’ingresso
no
sì
Diagnostica nel caso di alimentazione del
no
sì
0
sensore mancante
Diagnostica nel caso di rottura conduttore
no
sì
Abilitazione interrupt di diagnostica
sì
sì
Abilitazione interrupt di processo
sì
sì
1
Interrupt di processo per fronte positivo
sì
sì
Interrupt di processo per fronte negativo
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-3
Parametri delle unità di ingresso/uscita
Struttura del record di dati 1
La figura seguente mostra la struttura del record di dati 1 dei parametri delle unità di
ingresso digitali.
Si attiva un parametro, impostando a “1” il bit corrispondente.
7
6
0
Byte 0
Abilitazione interrupt di processo
Abilitazione interrupt di diagnostica
7
6
5
4
3
2
1
0
Byte 1
Interrupt di processo
per fronte di salita al gruppo di canali 0
per fronte di discesa al gruppo di canali 0
per fronte di salita al gruppo di canali 1
per fronte di discesa al gruppo di canali 1
per fronte di salita al gruppo di canali 2
per fronte di discesa al gruppo di canali 2
per fronte di salita al gruppo di canali 3
per fronte di discesa al gruppo di canali 3
7
6
5
4
3
2
1
0
Byte 2
Interrupt di processo
per fronte di salita al gruppo di canali 4
per fronte di discesa al gruppo di canali 4
per fronte di salita al gruppo di canali 5
per fronte di discesa al gruppo di canali 5
per fronte di salita al gruppo di canali 6
per fronte di discesa al gruppo di canali 6
per fronte di salita al gruppo di canali 7
per fronte di discesa al gruppo di canali 7
Byte 3
irrilevante

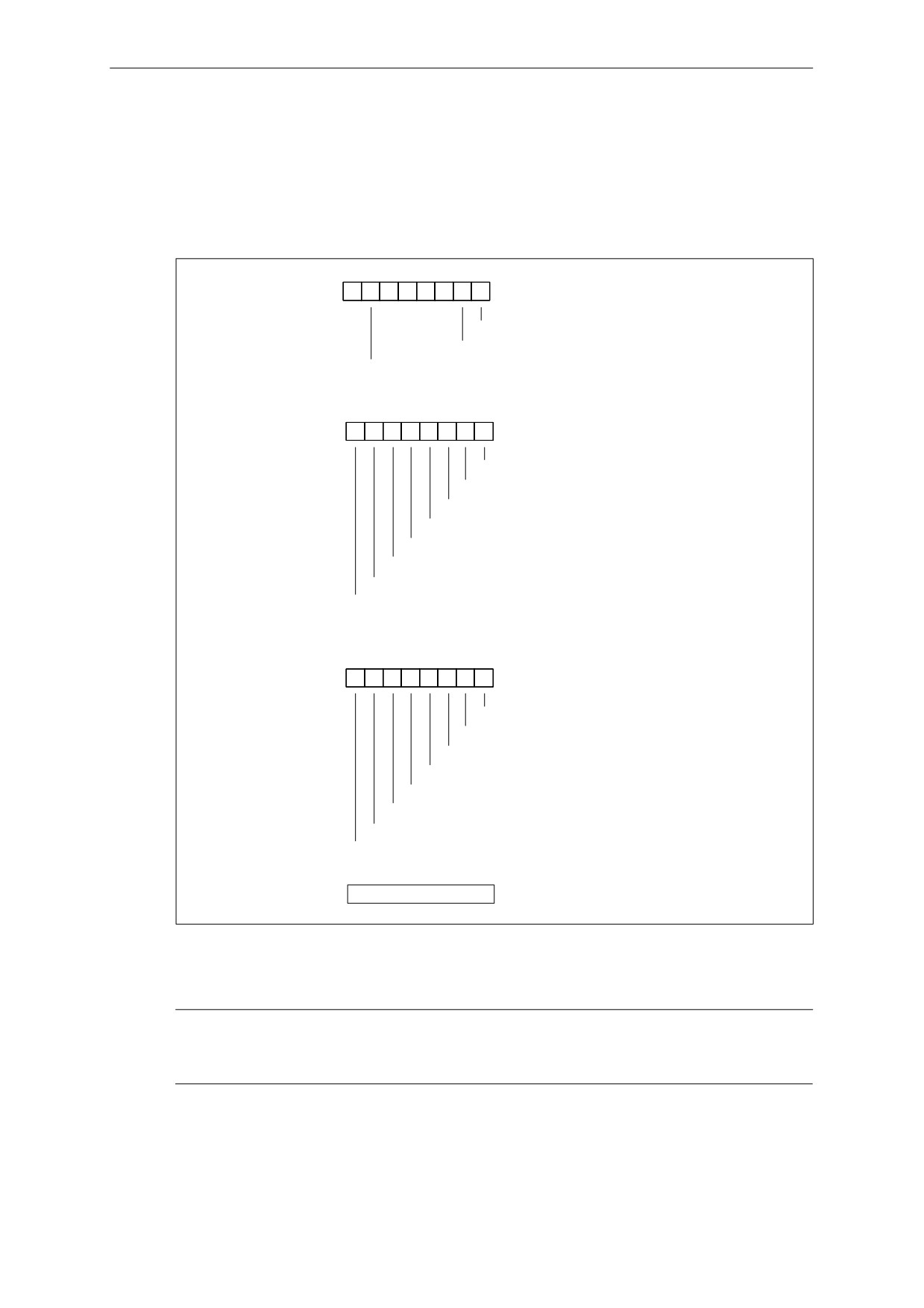

Figura A-1
Record di dati 1 per i parametri delle unità di ingresso digitali
A-4
Parametri delle unità di ingresso/uscita
A.3
Parametri delle unità di uscita digitali
Parametri
La tabella seguente contiene tutti i parametri che si possono impostare per le unità di uscita
digitali.
Avvertenza
Per i parametri delle unità di ingresso/uscita digitali parametrizzabili, consultare il capitolo
dell’unità in questione.
Nel confronto si vede quali parametri possano essere modificati:
• con STEP 7
• con SFC 55 “WR_PARM”
• con SFB 53 “WRREC” ( ad esempio per GSD).
I parametri impostati con STEP 7 possono essere trasferiti all’unità anche con gli SFC 56 e
57 e l’SFB 53 (vedi guida in linea STEP 7).
Tabella A-3
Parametri delle unità di uscita digitali
Parametri
N. record di
Parametrizzabili con
dati
... SFC 55,
... PG
SFB 53
Diagnostica nel caso di tensione di carico
no
sì
mancante
Diagnostica nel caso di rottura conduttore
no
sì
0
Diagnostica nel caso di cortocircuito con M
no
sì
Diagnostica nel caso di cortocircuito con L+
no
sì
Abilitazione interrupt di processo
sì
sì
Comportamento con CPU-STOP
1
sì
sì
Emissione valore sostitutivo “1”
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-5
Parametri delle unità di ingresso/uscita
Struttura record di dati 1
La figura seguente mostra la struttura del record di dati 1 dei parametri delle unità di uscita
digitali.
Si attiva un parametro, impostando a “1” il bit corrispondente nel byte 0.
7
6
1
0
Byte 0
Comportamento con CPU-STOP
Mantenere l’ultimo valore valido
Emissione valore sostitutivo
Abilitazione interrupt di processo
7
6 5
4
3
2
1
0
Byte 1
Valore sostitutivo
Emettere il valore sostitutivo 1 sul canale 0
Emettere il valore sostitutivo 1 sul canale 1
Emettere il valore sostitutivo 1 sul canale 2
Emettere il valore sostitutivo 1 sul canale 3
Emettere il valore sostitutivo 1 sul canale 4
Emettere il valore sostitutivo 1 sul canale 5
Emettere il valore sostitutivo 1 sul canale 6
Emettere il valore sostitutivo 1 sul canale 7
7
6
5
4
3
2
1
0
Byte 2
Valore sostitutivo
Emettere il valore sostitutivo 1 sul canale 8
Emettere il valore sostitutivo 1 sul canale 9
Emettere il valore sostitutivo 1 sul canale 10
Emettere il valore sostitutivo 1 sul canale 11
Emettere il valore sostitutivo 1 sul canale 12
Emettere il valore sostitutivo 1 sul canale 13
Emettere il valore sostitutivo 1 sul canale 14
Emettere il valore sostitutivo 1 sul canale 15
Byte 3
irrilevante
Figura A-2
Record di dati 1 per i parametri delle unità di uscita digitali
Avvertenza
I parametri nel byte 0 “mantenimento ultimo valore valido” o “emissione valore sostitutivo”
vanno abilitati solo in modo alternativo.
A-6
Parametri delle unità di ingresso/uscita
A.4
Parametri delle unità di ingresso analogiche
Parametri
La tabella seguente contiene tutti i parametri che si possono impostare per le unità
d’ingresso analogiche.
Nel confronto si vede quali parametri possano essere modificati:
• con STEP 7
• con SFC 55 “WR_PARM”
I parametri impostati con STEP 7 possono essere trasferiti all’unità anche con gli SFC 56 e
57 (vedi manuali di STEP 7).
Tabella A-4
Parametri delle unità analogiche di ingresso
Parametri
N. record di
Parametrizzabili con...
dati
... SFC 55
... PG
Diagnostica: Diagnosi cumulativa
no
sì
Diagnostica: con controllo di rottura del cavo
no
sì
Unità di misura della temperatura
0
no
sì
Coefficiente di temperatura
no
sì
Livellamento
no
sì
Abilitazione interrupt di processo
sì
sì
Abilitazione interrupt valore limite
sì
sì
Abilitazione interrupt fine ciclo
sì
sì
Soppressione delle frequenze di disturbo
sì
sì
1
Modo di misura
sì
sì
Campo di misura
sì
sì
Valore limite superiore
sì
sì
Valore limite inferiore
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-7
Parametri delle unità di ingresso/uscita

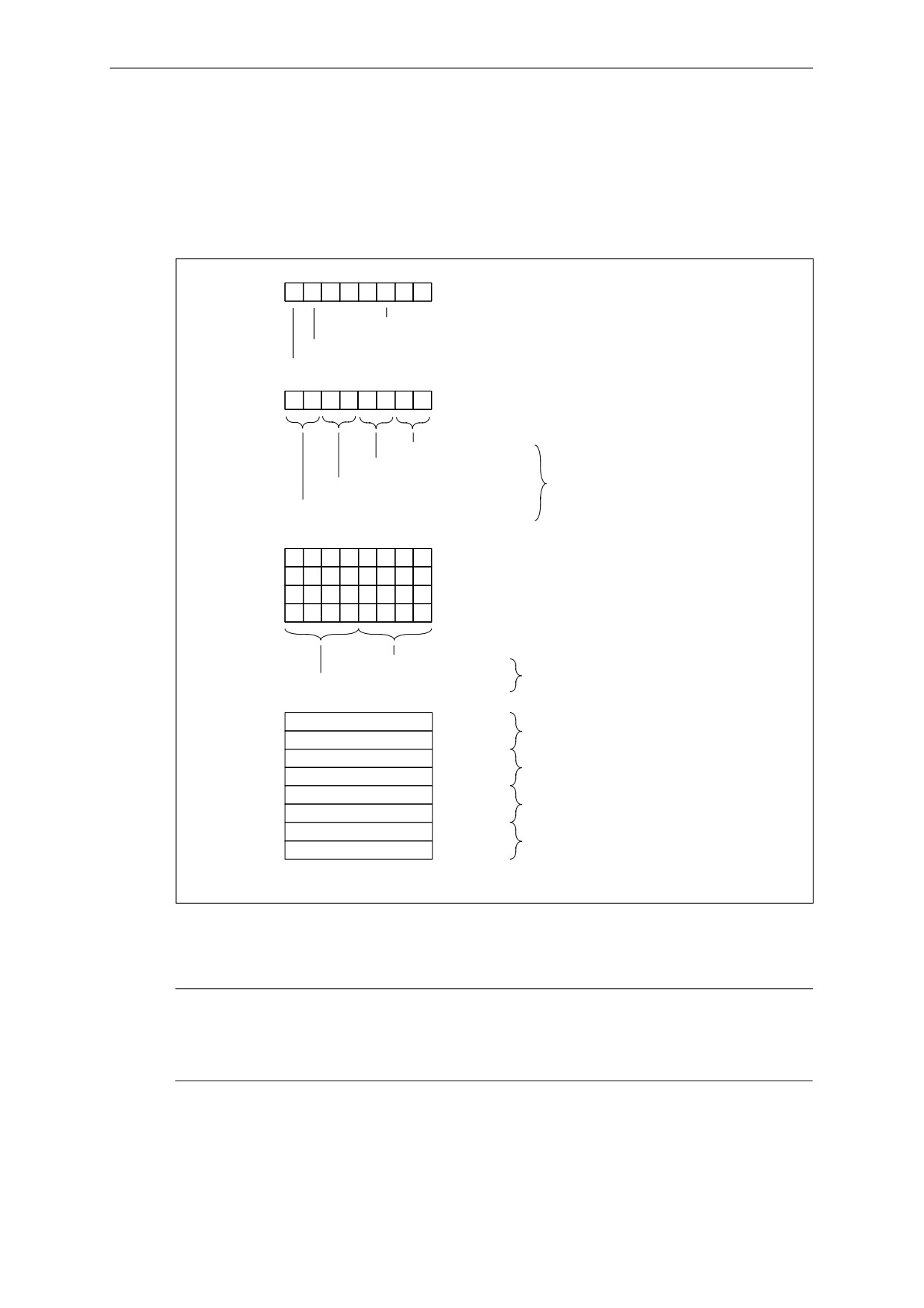

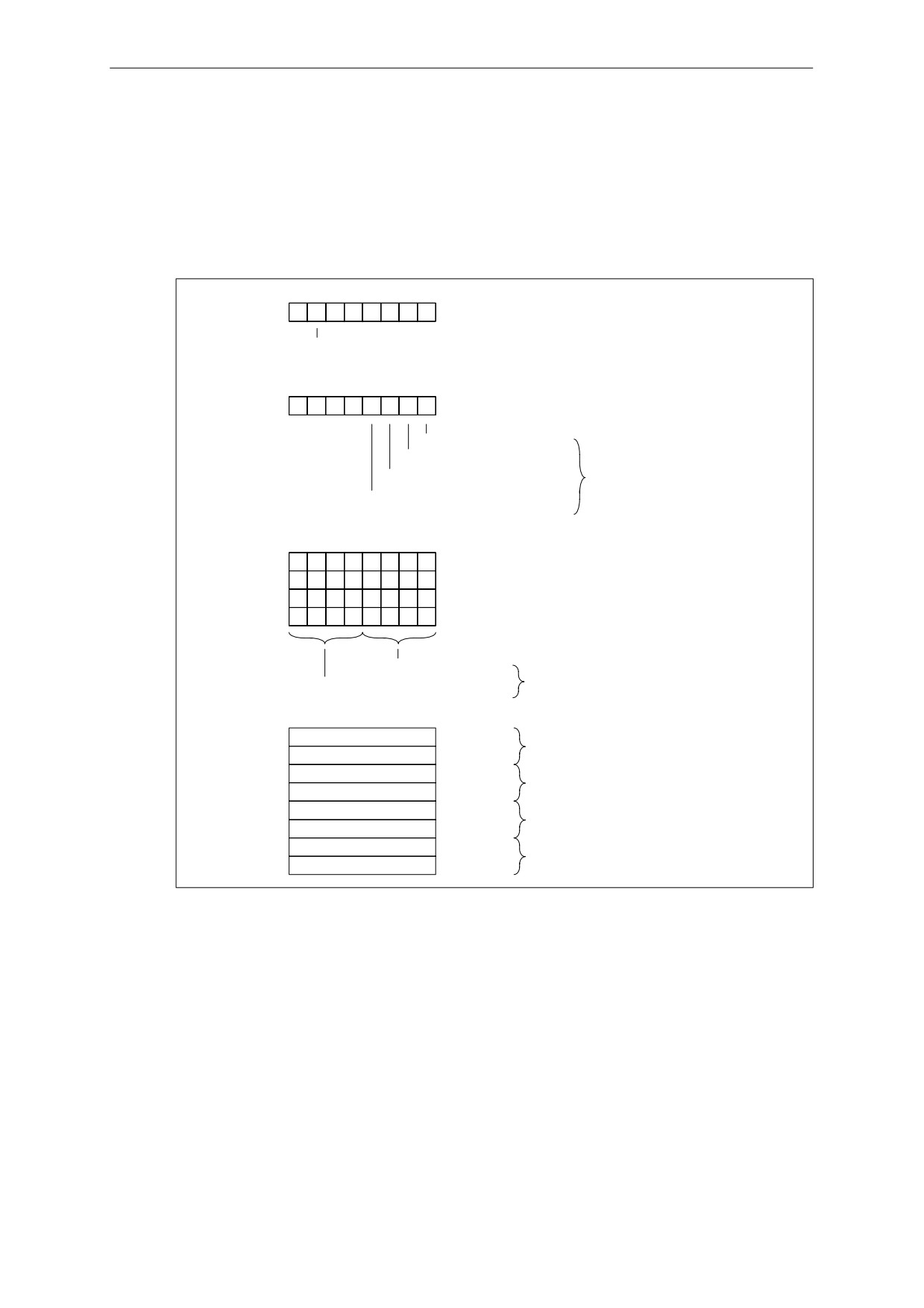

Struttura record di dati 1
La figura seguente mostra la struttura del record di dati 1 dei parametri delle unità d’ingresso
analogiche.
Si attiva un parametro, impostando a “1” il bit corrispondente nel byte 0 e 1.
7
6
2
0
Byte 0
Abilitazione interrupt fine ciclo
Abilitazione interrupt di processo
Abilitazione interrupt valore limite
Byte 1
Soppressione frequenze di disturbo
Gruppo di canali 0
Gruppo di canali 1
vedi tabella A-5
Gruppo di canali 2
Gruppo di canali 3
7
4
3
0
Byte 2
Misurazione per il gruppo di canali 0
Byte 3
Misurazione per il gruppo di canali 1
Byte 4
Misurazione per il gruppo di canali 2
Byte 5
Misurazione per il gruppo di canali 3
Campo di
vedi tabella A-6
Modo di
misura
misura
Byte 6
High-Byte Valore limite superiore
Byte 7
Low-Byte
Gruppo di canali 0; canale 0
Byte 8
High-Byte
Valore limite inferiore
Byte 9
Low-Byte
Gruppo di canali 0; canale 0
Byte 10
High-Byte
Valore limite superiore
Byte 11
Low-Byte
Gruppo di canali 1; canale 2
Byte 12
High-Byte
Valore limite inferiore
Byte 13
Low-Byte
Gruppo di canali 1; canale 2
Avvertenza: Per i gruppi di canali viene sempre impostato
solo un valore limite per il primo canale di ciascun gruppo.
Figura A-3
Record di dati 1 per i parametri delle unità di ingresso analogiche
Avvertenza
La visualizzazione dei valori limite corrisponde alla visualizzazione del valore analogico (vedi
capitolo 4). Nell’impostazione dei valori limite bisogna fare attenzione ai limiti dei campi
relativi.
A-8
Parametri delle unità di ingresso/uscita
Soppressione della frequenza di disturbo
La tabella seguente contiene le codificazioni per le diverse frequenze che si introducono nel
byte 1 del record di dati 1 (vedi figura A-3). Il tempo di integrazione che ne risulta deve
essere calcolato per ogni canale!
Tabella A-5
Codificazioni delle soppressioni della frequenza di disturbo delle unità d’ingresso
analogiche
Soppressione delle frequenze di disturbo
Tempo di
Codifica
integrazione
400 Hz
2,5 ms
2#00
60 Hz
16,7 ms
2#01
50 Hz
20 ms
2#10
10 Hz
100 ms
2#11
Tipi e campi di misura
La tabella seguente contiene tutti i tipi e campi di misura delle unità d’ingresso analogiche
con le relative codificazioni. Tali codificazioni devono essere introdotte nei byte da 2 fino a 5
del record di dati 1 (vedi figura A-3).
Avvertenza
Occorre fare attenzione che sull’unità di ingresso analogica il modulo per i campi di misura
potrebbe dovere essere reimpostato, in funzione del campo di misura (vedi capitolo 4)!
Tabella A-6
Codifiche per i campi di misura delle unità di ingresso analogiche
Modo di misura
Codifica
Campo di misura
Codifica
Disattivato
2#0000
Disattivato
2#0000
Tensione
2#0001
" 80 mV
2#0001
" 250 mV
2#0010
" 500 mV
2#0011
" 1 V
2#0100
" 2,5 V
2#0101
" 5 V
2#0110
1 fino a 5 V
2#0111
0 fino a 10 V
2#1000
" 10 V
2#1001
" 25 mV
2#1010
" 50 mV
2#1011
A-9
Parametri delle unità di ingresso/uscita
Tabella A-6
Codifiche per i campi di misura delle unità di ingresso analogiche
Modo di misura
Codifica
Campo di misura
Codifica
Convertitore di
2#0010
" 3,2 mA
2#0000
misura a 4 fili
" 10 mA
2#0001
0 fino a 20 mA
2#0010
4 fino a 20 mA
2#0011
" 20 mA
2#0100
" 5 mA
2#0101
Convertitore di
2#0011
4 a 20 mA
2#0011
misura a 2 fili
Resistenza con
2#0100
150 W
2#0010
collegamento a
300 W
2#0100
4 fili
600 W
2#0110
10 kW
2#1001
Resistenze con
2#0110
da 52 a 148 W
2#0001
collegamento a 4
250 W
2#0011
fili; compensazione
400 W
2#0101
da 100 W
700 W
2#0111
Termoresistenza +
2#1000
ambiente Pt 100
2#0000
linearizzazione,
ambiente Ni 100
2#0001
collegamento a 4
Pt 100 Campo standard
2#0010
fili
Pt 200 Campo standard
2#0011
Pt 500 Campo standard
2#0100
Pt 1000 Campo standard
2#0101
Ni 1000 Campo standard
2#0110
ambiente Pt 200
2#0111
ambiente Pt 500
2#1000
ambiente Pt1000
2#1001
ambiente Ni 1000
2#1001
Ni 100 Campo standard
2#1011
Termocoppie
2#1010
Tipo B [PtRh - PtRh]
2#0000
confronto interno
Tipo N [NiCrSi - NiSi]
2#0001
Tipo E [NiCr - CuNi]
2#0010
Termocoppie
2#1011
Tipo R [PtRh -Pt]
2#0011
confronto esterno
Tipo S [PtRh -Pt]
2#0100
Termocoppie +
2#1101
Tipo J [Fe - CuNi IEC]
2#0101
linearizzazione
Tipo L [Fe - CuNi]
2#0110
confronto interno
Tipo T [Cu - CuNi]
2#0111
Tipo K [NiCr - Ni]
2#1000
Termocoppie +
2#1110
Tipo U [Cu -Cu Ni]
2#1001
linearizzazione
confronto esterno
A-10
Parametri delle unità di ingresso/uscita
A.5
Parametri della SM 331; AI 8 x RTD
Parametri
La tabella seguente contiene tutti i parametri che si possono impostare per l’unità di ingresso
analogica SM 331; AI 8 x RTD.
Nel confronto si vede quali parametri possano essere modificati:
• con STEP 7
• con SFC 55 “WR_PARM”
I parametri impostati con STEP 7 possono essere trasferiti all’unità anche con gli SFC 56 e
57 (vedi manuali di STEP 7).
Tabella A-7
Parametri della SM 331; AI 8 x RTD
Parametri
N. record di
Parametrizzabili con...
dati
... SFC 55
... PG
Diagnostica: Diagnosi cumulativa
no
sì
0
Diagnostica: con controllo di rottura del cavo
no
sì
Abilitazione interrupt di processo
sì
sì
Abilitazione interrupt valore limite
sì
sì
1
Abilitazione interrupt fine ciclo
sì
sì
Unità di misura della temperatura
sì
sì
Modo di misura
sì
sì
Campo di misura
sì
sì
Stato operativo
sì
sì
Coefficiente di temperatura
sì
sì
128
Soppressione delle frequenze di disturbo
sì
sì
Livellamento
sì
sì
Valore limite superiore
sì
sì
Valore limite inferiore
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-11
Parametri delle unità di ingresso/uscita

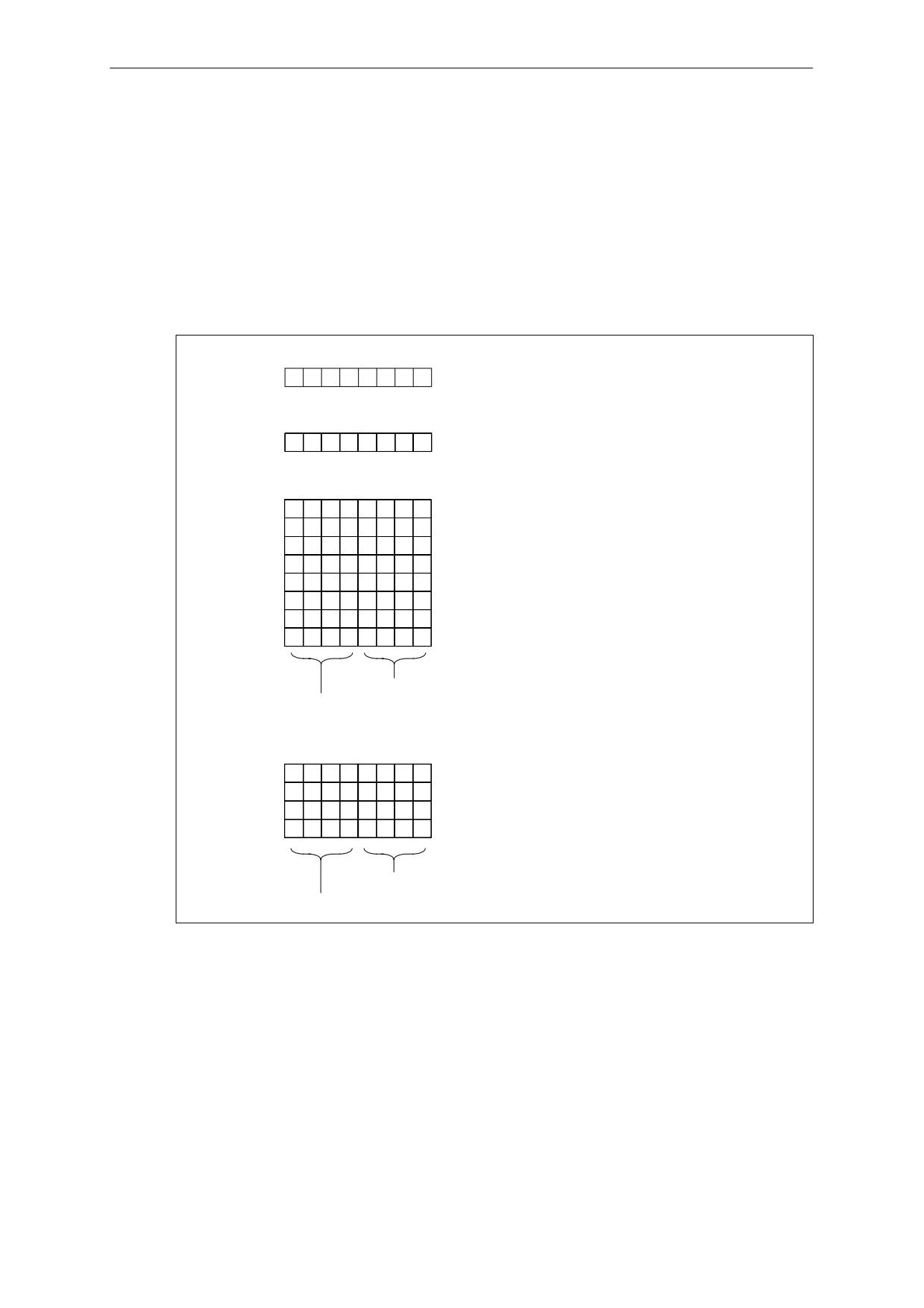

Struttura del record di dati 1
La figura seguente mostra la struttura del record di dati 1 dei parametri della SM 331;
AI 8 x RTD. Si attiva un parametro, impostando a “1” il bit corrispondente.
7
6
2
0
Byte 0
Unità di misura della temperatura
0: gradi Celsius
1: gradi Fahrenheit
Abilitazione interrupt fine ciclo
Abilitazione interrupt di processo
Abilitazione interrupt valore limite
I byte dall’1 al 13 non sono occupati
Figura A-4
Record di dati 1 dei parametri della SM 331; AI 8 x RTD
A-12
Parametri delle unità di ingresso/uscita

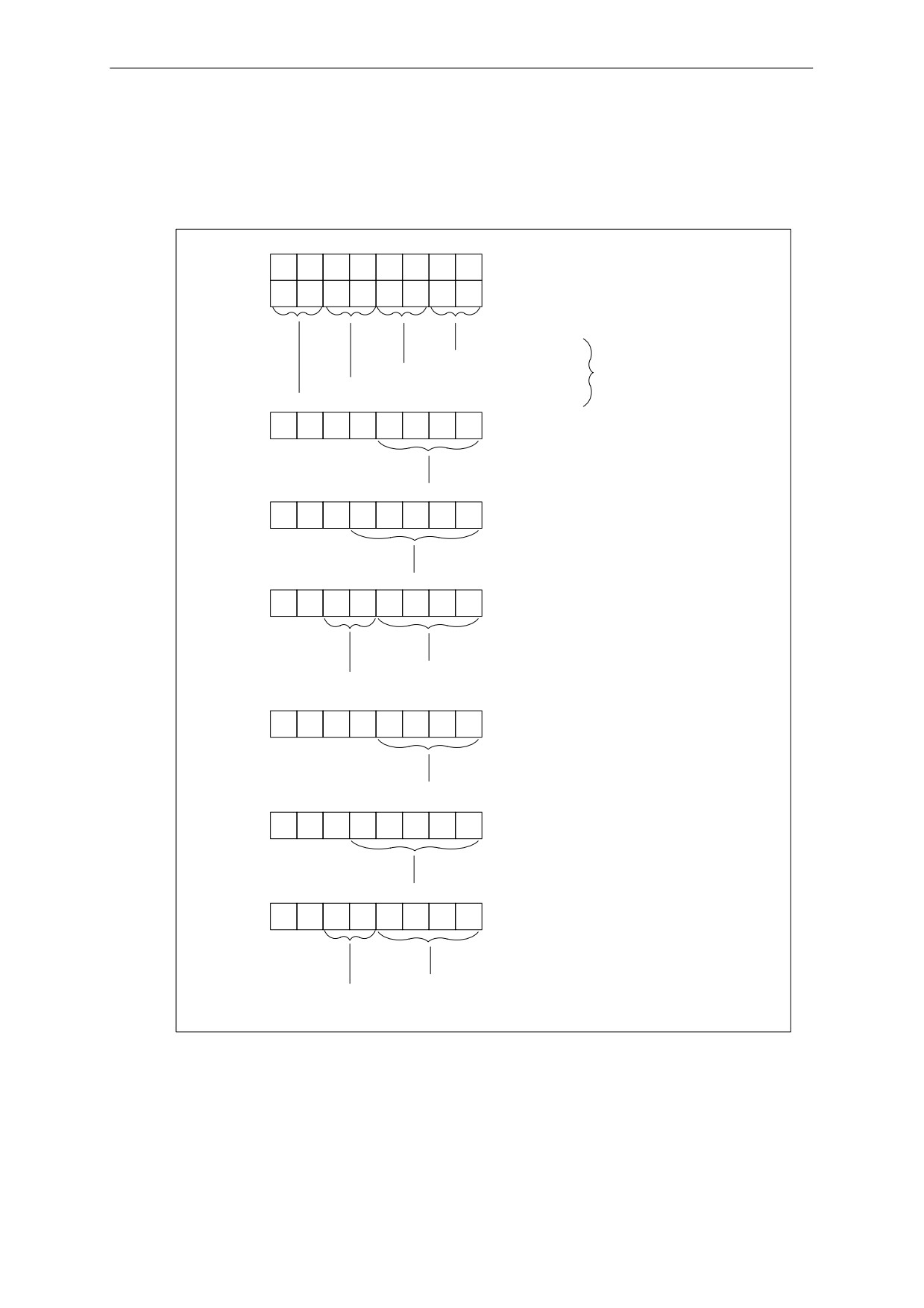

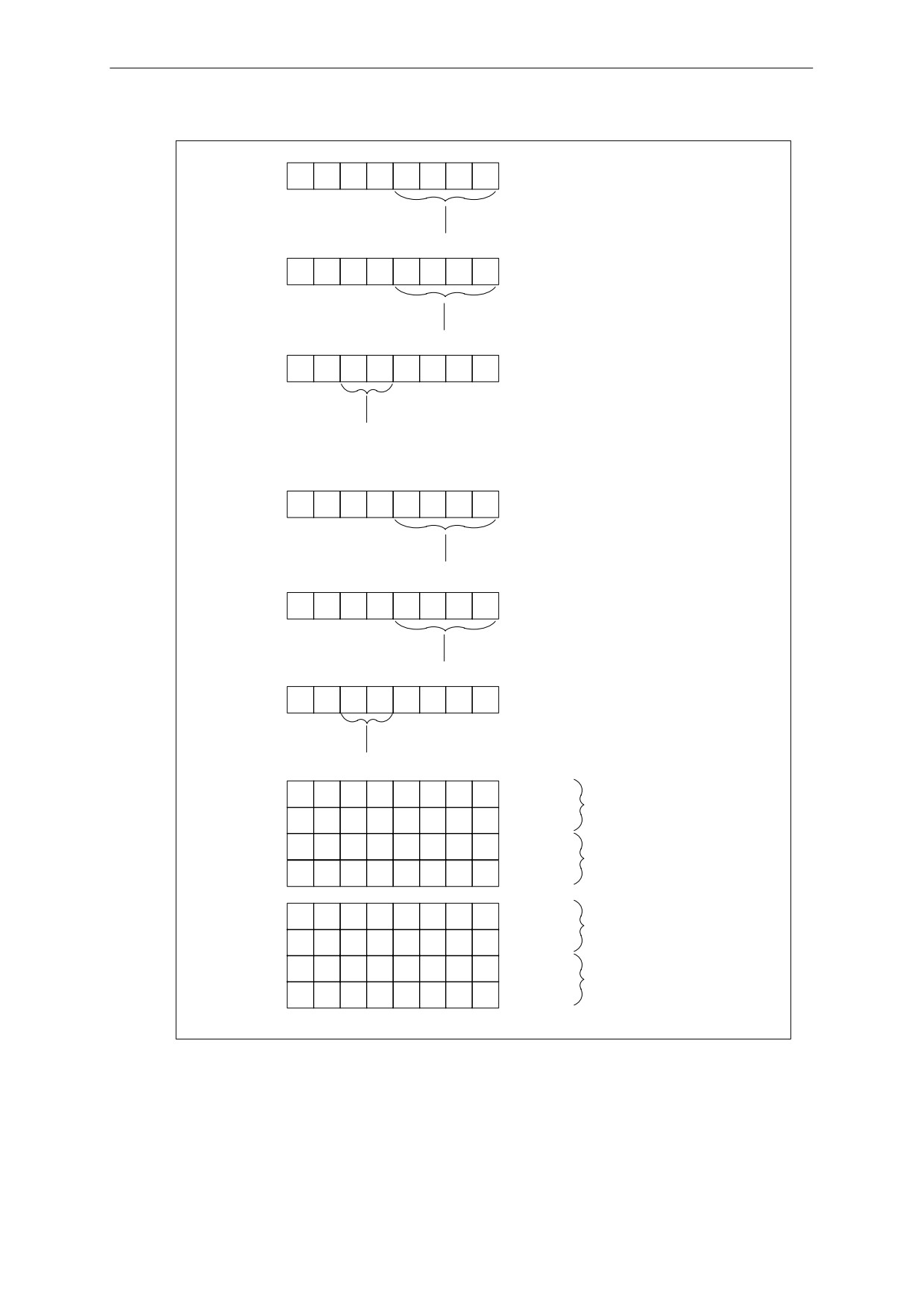

Struttura record di dati 128
La figura seguente mostra la struttura del record di dati 128 della SM 331;
AI 8 RTD.
7
6
5
4
3
2
1
0
Stato operativo (vedi tabella A-8)
Byte 0
Byte 1
Soppressione frequenze di disturbo
Gruppo di canali 0
Gruppo di canali 1
(vedi tabella A-9)
Gruppo di canali 2
Gruppo di canali 3
Byte 2
Tipo di misura, gruppo di canali 0
(vedi tabella A-10)
Byte 3
Campo di misura, gruppo di canali 0
(vedi tabella A-10)
Byte 4
Coefficiente di temperatura, gruppo di canali 0
(vedi tabella A-11)
Livellamento, gruppo di canali 0
(vedi tabella A-12)
Byte 5
Tipo di misura, gruppo di canali 1
(vedi tabella A-10)
Byte 6
Campo di misura, gruppo di canali 1
(vedi tabella A-10)
Byte 7
Coefficiente di temperatura, gruppo di
canali 1 (vedi tabella A-11)
Livellamento, gruppo di canali 1
(vedi tabella A-12)

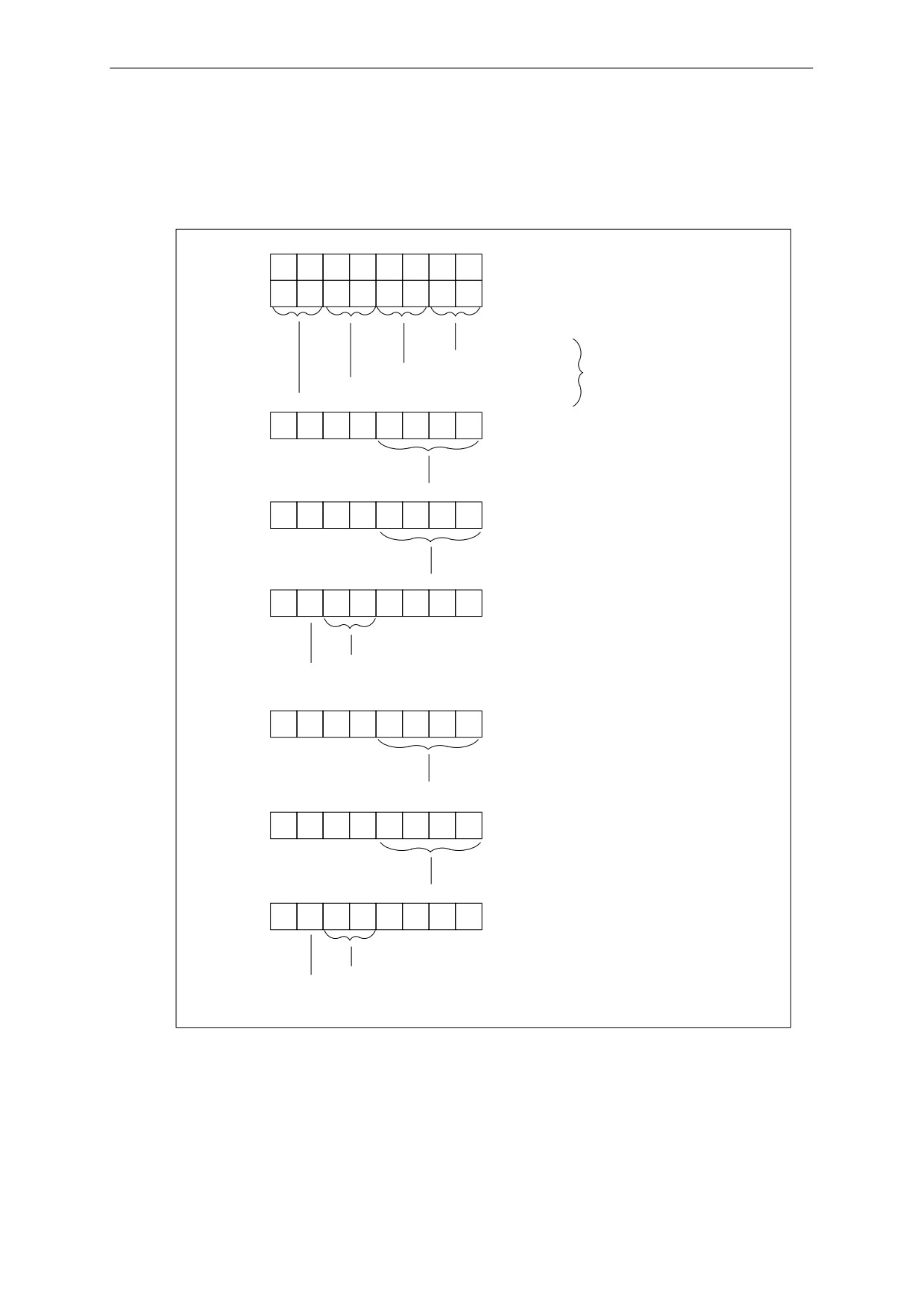

Figura A-5
Record di dati 128 della SM 331; AI 8 x RTD
A-13
Parametri delle unità di ingresso/uscita
Byte 8
Tipo di misura, gruppo di canali 2
(vedi tabella A-10)
Byte 9
Campo di misura, gruppo di canali 2
(vedi tabella A-10)
Byte 10
Coefficiente di temperatura, gruppo di canali 2
(vedi tabella A-11)
Livellamento, gruppo di canali 2
(vedi tabella A-12)
Byte 11
Tipo di misura, gruppo di canali 3
(vedi tabella A-10)
Byte 12
Campo di misura, gruppo di canali 3
(vedi tabella A-10)
Byte 13
Coefficiente di temperatura, gruppo di canali 3
(vedi tabella A-11)
Livellamento, gruppo di canali 3
(vedi tabella A-12)
Byte 14
High Byte
Valore limite superiore
Gruppo di canali 0;
Byte 15
Low Byte
canale 0
Byte 16
High Byte
Valore limite inferiore
Gruppo di canali 0;
Byte 17
Low Byte
canale 0
Valore limite superiore
Byte 18
High Byte
Gruppo di canali 0;
canale 1
Byte 19
Low Byte
Valore limite inferiore
Byte 20
High Byte
Gruppo di canali 0;
Byte 21
Low Byte canale 1
Figura A-6
Record di dati 128 della SM 331; AI 8 x RTD (continuazione)
A-14
Parametri delle unità di ingresso/uscita
Valore limite superiore
Byte 22
High Byte
Gruppo di canali 1;
Byte 23
Low Byte
canale 2
Byte 24
High Byte
Valore limite inferiore
Gruppo di canali 1;
Byte 25
Low Byte
canale 2
Valore limite superiore
Byte 26
High Byte
Gruppo di canali 1;
canale 3
Byte 27
Low Byte
Valore limite inferiore
Byte 28
High Byte
Gruppo di canali 1;
canale 3
Byte 29
Low Byte
Byte 30
High Byte
Valore limite superiore
Gruppo di canali 2;
Byte 31
Low Byte
canale 4
Byte 32
High Byte
Valore limite inferiore
Gruppo di canali 2;
Byte 33
Low Byte
canale 4
Valore limite superiore
Byte 34
High Byte
Gruppo di canali 2;
canale 5
Byte 35
Low Byte
Valore limite inferiore
Byte 36
High Byte
Gruppo di canali 2;
Byte 37
Low Byte
canale 5
Byte 38
High Byte
Valore limite superiore
Gruppo di canali 3;
Byte 39
Low Byte
canale 6
Byte 40
High Byte
Valore limite inferiore
Gruppo di canali 3;
Byte 41
Low Byte
canale 6
Valore limite superiore
Byte 42
High Byte
Gruppo di canali 3;
canale 7
Byte 43
Low Byte
Valore limite inferiore
Byte 44
High Byte
Gruppo di canali 3;
Byte 45
Low Byte
canale 7
Figura A-7
Record di dati 128 della SM 331; AI 8 x RTD (continuazione)
Avvertenza
La visualizzazione dei valori limite corrisponde alla visualizzazione del valore analogico (vedi
capitolo 4). Nell’impostazione dei valori limite bisogna fare attenzione ai limiti dei campi
relativi.
A-15
Parametri delle unità di ingresso/uscita
Stati operativi della SM 331; AI 8 RTD
La tabella seguente contiene le codificazioni per i diversi stati operativi che si introducono
nel byte 0 del record di dati 128 (vedi figura A-5).
Tabella A-8
Codificazioni degli stati operativi della SM 331; AI 8 RTD
Stato operativo
Codifica
8 canali filtro hardware
2#00000000
8 canali filtro software
2#00000001
4 canali filtro hardware
2#00000010
Soppressione della frequenza di disturbo della SM 331; AI 8 RTD
La tabella seguente contiene le codificazioni per le diverse frequenze che si introducono nel
byte 1 del record di dati 128 (vedi figura A-5). Attenzione: le impostazioni 50 Hz, 60 Hz e
400 Hz sono valide solo nel modo filtro hardware a 8 canali. L’impostazione 50, 60 e 400 Hz
è valida solo nel modo filtro hardware a 8 canali ed a 4 canali.
Tabella A-9
Codificazioni delle soppressioni della frequenza di disturbo della SM 331; AI 8 RTD
Soppressione delle frequenze di disturbo
Codifica
400 Hz
2#00
60 Hz
2#01
50 Hz
2#10
50/60/400 Hz
2#11
A-16
Parametri delle unità di ingresso/uscita
Tipi e campi di misura della SM 331; AI 8 x RTD
La tabella seguente contiene tutti i tipi e campi di misura dell’unità con le relative
codificazioni. Tali codificazioni devono essere introdotte nei corrispondenti byte del record di
dati 128 (vedi figura A-3).
Tabella A-10 Codificazioni per i campi di misura della SM 331; AI 8 x RTD
Modo di misura
Codifica
Campo di misura
Codifica
Disattivato
2#0000
Disattivato
2#0000
Resistenza con collegamento
2#0100
150 W
2#0010
a 4 fili
300 W
2#0100
600 W
2#0110
Resistenza con collegamento
2#0101
150 W
2#0010
a 3 fili
300 W
2#0100
600 W
2#0110
Termoresistenza +
2#1000
Pt 100 ambiente
2#00000000
linearizzazione, collegamento
Ni 100 ambiente
2#00000001
a 4 fili
Pt 100 Standard
2#00000010
Ni 100 Standard
2#00000011
Pt 500 Standard
2#00000100
Pt 1000 Standard
2#00000101
Ni 1000 Standard
2#00000110
Pt 200 ambiente
2#00000111
Pt 500 ambiente
2#00001000
Pt 1000 ambiente
2#00001001
Ni 1000 ambiente
2#00001010
Pt 200 Standard
2#00001011
Ni 120 Standard
2#00001100
Ni 120 ambiente
2#00001101
Cu 10 ambiente
2#00001110
Cu 10 Standard
2#00001111
Ni 200 Standard
2#00010000
Ni 200 ambiente
2#00010001
Ni 500 Standard
2#00010010
Ni 500 ambiente
2#00010011
Termoresistenza +
2#1001
Pt 100 ambiente
2#00000000
linearizzazione, collegamento
Ni 100 ambiente
2#00000001
a 3 fili
Pt 100 Standard
2#00000010
Ni 100 Standard
2#00000011
Pt 500 Standard
2#00000100
Pt 1000 Standard
2#00000101
Ni 1000 Standard
2#00000110
Pt 200 ambiente
2#00000111
Pt 500 ambiente
2#00001000
Pt 1000 ambiente
2#00001001
Ni 1000 ambiente
2#00001010
Pt 200 Standard
2#00001011
Ni 120 Standard
2#00001100
Ni 120 ambiente
2#00001101
Cu 10 ambiente
2#00001110
Cu 10 Standard
2#00001111
Ni 200 Standard
2#00010000
Ni 200 ambiente
2#00010001
Ni 500 Standard
2#00010010
Ni 500 ambiente
2#00010011
A-17
Parametri delle unità di ingresso/uscita
Coefficiente di temperatura della SM 331; AI 8 x RTD
La seguente tabella mostra la codifica per il coefficiente di temperatura che viene registrato
nel corrispondente byte del record di dati 128 (vedere figura A-5).
Tabella A-11 Codificazioni dei coefficienti di temperatura della SM 331; AI 8 x RTD
Coefficiente di temperatura
Codifica
Pt 0,003850 Ω/Ω/°C (IPTS-68)
2#0000
Pt 0,003916 Ω/Ω/°C
2#0001
Pt 0,003902 Ω/Ω/°C
2#0010
Pt 0,003920 Ω/Ω/°C
2#0011
Pt 0,003850 Ω/Ω/°C (ITS-90)
2#0100
Ni 0,006180 Ω/Ω/°C
2#1000
Ni 0,006720 Ω/Ω/°C
2#1001
Cu 0,00427 Ω/Ω/°C
2#1100
Livellamento della SM 331; AI 8 x RTD
La tabella seguente contiene le codificazioni per tutti i livellamenti che si introducono nel
corrispondente byte del record di dati 128 (vedi figura A-5).
Tabella A-12 Codici per il livellamento della SM 331; AI 8 x RTD
Livellamento
Codifica
nessuna
2#00
debole
2#01
medio
2#10
forte
2#11
A-18
Parametri delle unità di ingresso/uscita
A.6
Parametri della SM 331; AI 8 x TC
Parametri
La tabella seguente contiene tutti i parametri che si possono impostare per l’unità di ingresso
analogica SM 331; AI 8 x TC.
Nel confronto si vede quali parametri possano essere modificati:
• con STEP 7
• con SFC 55 “WR_PARM”
I parametri impostati con STEP 7 possono essere trasferiti all’unità anche con gli SFC 56 e
57 (vedi manuali di STEP 7).
Tabella A-13 Parametri della SM 331; AI 8 x TC
Parametri
N. record di
Parametrizzabili con...
dati
... SFC 55
... PG
Diagnostica: Diagnosi cumulativa
no
sì
0
Diagnostica: con controllo di rottura del cavo
no
sì
Abilitazione interrupt di processo
sì
sì
Abilitazione interrupt valore limite
sì
sì
1
Abilitazione interrupt fine ciclo
sì
sì
Unità di misura della temperatura
sì
sì
Modo di misura
sì
sì
128
Campo di misura
sì
sì
Stato operativo
sì
sì
Reazione nel caso di termocoppia aperta
sì
sì
Soppressione delle frequenze di disturbo
sì
sì
128
Livellamento
sì
sì
Valore limite superiore
sì
sì
Valore limite inferiore
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-19
Parametri delle unità di ingresso/uscita
Struttura del record di dati 1
La figura seguente mostra la struttura del record di dati 1 della SM 331; AI 8 x TC. Si attiva
un parametro, impostando a “1” il bit corrispondente.
7
6
2
0
Byte 0
Unità di misura della temperatura
0: gradi Celsius
1: gradi Fahrenheit
Abilitazione interrupt fine ciclo
Abilitazione interrupt di processo
Abilitazione interrupt valore limite
I byte dall’1 al 13 non sono occupati
Figura A-8
Record di dati 1 dei parametri della SM 331; AI 8 TC
A-20
Parametri delle unità di ingresso/uscita
Struttura del record di dati 128
La figura seguente mostra la struttura del record di dati 128 della SM 331;
AI 8 TC.
7
6
5
4
3
2
1
0
Stato operativo (vedi tabella A-14)
Byte 0
Byte 1
Soppressione frequenze di disturbo
Gruppo di canali 0
Gruppo di canali 1
(vedi tabella A-15)
Gruppo di canali 2
Gruppo di canali 3
Byte 2
Tipo di misura, gruppo di canali 0
(vedi tabella A-16)
Byte 3
Campo di misura, gruppo di canali 0
(vedi tabella A-16)
Byte 4
Livellamento, gruppo di canali 0 (vedi tabella A-18)
Reazione nel caso di termocoppia aperta, gruppo di canali 0
(vedi tabella A-17)
Byte 5
Tipo di misura, gruppo di canali 1
(vedi tabella A-16)
Byte 6
Campo di misura, gruppo di canali 1
(vedi tabella A-16)
Byte 7
Livellamento, gruppo di canali 1 (vedi tabella A-18)
Reazione nel caso di termocoppia aperta, gruppo di canali 1
(vedi tabella A-17)
Figura A-9
Record di dati 128 della SM 331; AI 8 x TC
A-21
Parametri delle unità di ingresso/uscita
Byte 8
Tipo di misura, gruppo di canali 2
(vedi tabella A-16)
Byte 9
Campo di misura, gruppo di canali 2
(vedi tabella A-16)
Byte 10
Livellamento, gruppo di canali 2 (vedi tabella A-18)
Reazione nel caso di termocoppia aperta, gruppo di canali 2
(vedi tabella A-17)
Byte 11
Tipo di misura, gruppo di canali 3
(vedi tabella A-16)
Byte 12
Campo di misura, gruppo di canali 3
(vedi tabella A-16)
Byte 13
Livellamento, gruppo di canali 3 (vedi tabella A-18)
Reazione nel caso di termocoppia aperta, gruppo di canali 3
(vedi tabella A-17)
Byte 14
High Byte
Valore limite superiore
Gruppo di canali 0;
Byte 15
Low Byte
canale 0
Byte 16
High Byte
Valore limite inferiore
Gruppo di canali 0;
Byte 17
Low Byte
canale 0
Valore limite superiore
Byte 18
High Byte
Gruppo di canali 0;
canale 1
Byte 19
Low Byte
Valore limite inferiore
Byte 20
High Byte
Gruppo di canali 0;
Byte 21
Low Byte
canale 1
Figura A-10
Record di dati 128 della SM 331; AI 8 x TC (continuazione)
A-22
Parametri delle unità di ingresso/uscita
Valore limite superiore
Byte 22
High Byte
Gruppo di canali 1;
Byte 23
Low Byte
canale 2
Byte 24
High Byte
Valore limite inferiore
Gruppo di canali 1;
Byte 25
Low Byte
canale 2
Valore limite superiore
Byte 26
High Byte
Gruppo di canali 1;
canale 3
Byte 27
Low Byte
Valore limite inferiore
Byte 28
High Byte
Gruppo di canali 1;
canale 3
Byte 29
Low Byte
Byte 30
High Byte
Valore limite superiore
Gruppo di canali 2;
Byte 31
Low Byte
canale 4
Byte 32
High Byte
Valore limite inferiore
Gruppo di canali 2;
Byte 33
Low Byte
canale 4
Valore limite superiore
Byte 34
High Byte
Gruppo di canali 2;
canale 5
Byte 35
Low Byte
Valore limite inferiore
Byte 36
High Byte
Gruppo di canali 2;
Byte 37
Low Byte
canale 5
Byte 38
High Byte
Valore limite superiore
Gruppo di canali 3;
Byte 39
Low Byte
canale 6
Byte 40
High Byte
Valore limite inferiore
Gruppo di canali 3;
Byte 41
Low Byte
canale 6
Valore limite superiore
Byte 42
High Byte
Gruppo di canali 3;
canale 7
Byte 43
Low Byte
Valore limite inferiore
Byte 44
High Byte
Gruppo di canali 3;
Byte 45
Low Byte
canale 7
Figura A-11
Record di dati 128 della SM 331; AI 8 x TC (continuazione)
Avvertenza
La visualizzazione dei valori limite corrisponde alla visualizzazione del valore analogico (vedi
capitolo 4). Nell’impostazione dei valori limite bisogna fare attenzione ai limiti dei campi
relativi.
A-23
Parametri delle unità di ingresso/uscita
Stati operativi della SM 331; AI 8 x TC
La tabella seguente contiene le codificazioni per i diversi stati operativi che si introducono
nel byte 0 del record di dati 128 (vedi figura A-9).
Tabella A-14 Codificazioni degli stati operativi della SM 331; AI 8 x TC
Stato operativo
Codifica
8 canali filtro hardware
2#00000000
8 canali filtro software
2#00000001
4 canali filtro hardware
2#00000010
Soppressione della frequenza di disturbo della SM 331; AI 8 x TC
La tabella seguente contiene le codificazioni per le diverse frequenze che si introducono nel
byte 1 del record di dati 128 (vedi figura A-9). Attenzione: le impostazioni 400 Hz, 60 Hz, 50
Hz sono valide solo nel modo filtro hardware a 8 canali. L’impostazione 50, 60 e 400 Hz è
valida solo nel modo filtro hardware a 8 canali ed a 4 canali.
Tabella A-15 Codificazioni delle soppressioni della frequenza di disturbo SM 331; AI 8 x TC
Soppressione delle frequenze di disturbo
Codifica
400 Hz
2#00
60 Hz
2#01
50 Hz
2#10
50/60/400 Hz
2#11
A-24
Parametri delle unità di ingresso/uscita
Tipi e campi di misura della SM 331; AI 8 x TC
La tabella seguente contiene tutti i tipi e campi di misura dell’unità con le relative
codificazioni. Tali codificazioni devono essere introdotte nei corrispondenti byte del record di
dati 128 (vedi figura A-3).
Tabella A-16 Codificazioni per i campi di misura della SM 331; AI 8 x TC
Modo di misura
Codifica
Campo di
Codifica
misura
Disattivato
2#0000
Disattivato
2#0000
Termocoppia, lineare,
2#1010
B
2#0000
temperatura di riferimento 0 °C
N
2#0001
E
2#0010
R
2#0011
S
2#0100
J
2#0101
L
2#0110
T
2#0111
K
2#1000
U
2#1001
C
2#1010
Termocoppia, lineare,
2#1011
B
2#0000
temperatura di riferimento 50 °C
N
2#0001
E
2#0010
R
2#0011
S
2#0100
J
2#0101
L
2#0110
T
2#0111
K
2#1000
U
2#1001
C
2#1010
Termocoppia, lineare, confronto interno
2#1101
B
2#0000
N
2#0001
E
2#0010
R
2#0011
S
2#0100
J
2#0101
L
2#0110
T
2#0111
K
2#1000
U
2#1001
C
2#1010
Termocoppia, lineare, confronto esterno
2#1110
B
2#0000
N
2#0001
E
2#0010
R
2#0011
S
2#0100
J
2#0101
L
2#0110
T
2#0111
K
2#1000
U
2#1001
C
2#1010
A-25
Parametri delle unità di ingresso/uscita
Reazione della SM 331; AI 8 x TC nel caso di termocoppia aperta
La tabella seguente contiene le codificazioni per le diverse reazioni nel caso di termocoppia
aperta che si introducono nel corrispondente byte del record di dati 128 (vedi figura A-9).
Tabella A-17 Codificazioni della reazione della SM 331; AI 8 x TC nel caso di termocoppia aperta
Reazione nel caso di termocoppia
Codifica
aperta
Overflow
2#0
Overflow negativo
2#1
Livellamento della SM 331; AI 8 x TC
La tabella seguente contiene le codificazioni per tutti i livellamenti che si introducono nel
corrispondente byte del record di dati 128 (vedi figura A-9).
Tabella A-18 Codici per il livellamento della SM 331; AI 8 x TC
Livellamento
Codifica
nessuna
2#00
debole
2#01
medio
2#10
forte
2#11
A-26
Parametri delle unità di ingresso/uscita
A.7
Parametri della SM 331; AI 8 x 13 bit
Struttura del record di dati 1
La seguente figura mostra la struttura del record di dati 1 dei parametri dell’unità di ingresso
analogica.
Si attiva un parametro, impostando a “1” il bit corrispondente nel byte.
7
6 5
4 3 2
10
Byte 0
Misurazione di temperatura
7
6 5
4 3 2
1 0
Byte 1
Soppressione frequenze di disturbo
7
6 5
4 3 2
1 0
Byte 2
Tipo di misura e campo di misura canale 0
Byte 3
Tipo e campo di misura canale 1
Byte 4
Tipo e campo di misura canale 2
Byte 5
Tipo e campo di misura canale 3
Byte 6
Tipo e campo di misura canale 4
Byte 7
Tipo e campo di misura canale 5
Byte 8
Tipo e campo di misura canale 6
Byte 9
Tipo e campo di misura canale 7
Campo di misura
Modo di misura
7
6 5
4 3 2
1 0
Byte 10
Coefficiente di temperatura canale 0 e 1
Byte 11
Coefficiente di temperatura canale 2 e 3
Byte 12
Coefficiente di temperatura canale 4 e 5
Byte 13
Coefficiente di temperatura canale 6 e 7
Canale 1, 3, 5, 7
Canale 0, 2, 4, 6
Figura A-12
Record di dati 1 per i parametri delle unità di ingresso analogiche
A-27
Parametri delle unità di ingresso/uscita
Misurazione temperatura
La tabella seguente contiene le codificazioni per i diversi stati operativi che si introducono
nel byte 0 del record di dati 1 (vedi figura A-12).
Tabella A-19 Codifiche misurazione temperatura dell’unità di ingresso analogica
Unità di temperatura per la linearizzazione
Codifica
Gradi Celsius
2#0000 0000
Gradi Fahrenheit
2#0000 1000
Kelvin
2#0001 0000
Soppressione della frequenza di disturbo
La tabella seguente contiene le codificazioni per le diverse frequenze che si registrano nel
byte 1 del record di dati 1 (vedi figura A-12). Il risultante tempo di integrazione deve essere
calcolato per ogni unità!
Tabella A-20 Codifiche soppressione frequenze di disturbo dell’unità di ingresso analogica
Soppressione delle frequenze di disturbo
Tempo di
Codifica
integrazione
60 Hz
50 ms
2#01
50 Hz
60 ms
2#10
A-28
Parametri delle unità di ingresso/uscita
Tipi e campi di misura
La tabella seguente contiene tutti i tipi e campi di misura delle unità d’ingresso analogiche
con le relative codificazioni. Tali codificazioni devono essere introdotte nei byte da 2 fino a
13 del record di dati 1 (vedi figura A-12).
Avvertenza
Attenzione: il cablaggio dell’unità di ingresso analogica deve essere eseguito in funzione al
campo di misura, quello dello spinotto frontale in modo analogo!
Tabella A-21 Codifiche per i campi di misura delle unità di ingresso analogiche
Modo di misura
Codifica
Campo di misura
Codifica
Disattivato
2#0000
Disattivato
2#0000
Tensione
2#0001
" 50 mV
2#1011
" 500 mV
2#0011
" 1 V
2#0100
" 5 V
2# 0110
1 fino a 5 V
2#0111
0 fino a 10 V
2#1000
" 10 V
2#1001
Corrente
2#0010
0 fino a 20 ma
2#0010
4 fino a 20 mA
2#0011
" 20 mA
2#0100
Sensori resistivi
2#0101
600 Ω
2#0110
6 kΩ
2#1000
Termoresistenza
2#1001
Pt 100 ambiente
2#0000
(lineare)
Pt 100 standard
2#0010
Ni 100 ambiente
2#0001
Ni 100 standard
2#0011
Ni 1000 / LG-Ni 1000 ambiente
2#1010
Ni 1000 / LG-Ni 1000 standard
2#0110
Coefficiente di temperatura
La seguente tabella contiene la codifica per il coefficiente di temperatura che viene registrato
nei byte da 10 a 13 del set di dati 1 (vedi figura A-12).
Tabella A-22 Codifiche misurazione temperatura dell’unità di ingresso analogica
Coefficiente di temperatura
Campo di misura
Codifica
Pt 0,003850 Ω/Ω/°C (ITS-90)
Pt 100
2#0100
Ni 0,006180 Ω/Ω/°C
Ni 100 / Ni 1000
2#1000
Ni 0,005000 Ω/Ω/°C
LG-Ni 1000
2#1010
A-29
Parametri delle unità di ingresso/uscita
A.8
Parametri della SM 331; AI 8 x 16 bit
Parametri
La tabella A-23 contiene tutti i parametri regolabili per l’unità di ingresso analogica con
potenziale separato SM 331; AI 8 × bit. Questo confronto dimostra quali metodi possono
essere usati per la configurazione dei singoli parametri:
• SFC 55 “WR_PARM”
• STEP 7 Dispositivo di programmazione
I parametri regolati in STEP 7, possono essere trasferiti sull’unità mediante SFC 56 o
SFC 57.
Tabella A-23 Parametri per l’unità di ingresso analogica con potenziale separato SM 331; AI 8 x 16 bit
Configurabile con...
N. record di
Parametri
... SFC 55
...Dispositivo di
dati
programmazione
Diagnostica: Diagnosi cumulativa
no
sì
Diagnostica: con controllo di rottura
0
no
sì
del cavo
Abilitazione interrupt valore limite
sì
sì
1
Abilitazione interrupt di processo
sì
sì
Abilitazione interrupt fine ciclo
sì
sì
Stato operativo dell’unità
sì
sì
Soppressione delle frequenze di
sì
sì
disturbo
Modo di misura
sì
sì
128
Campo di misura
sì
sì
Livellamento
sì
sì
Valore limite superiore
sì
sì
Valore limite inferiore
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-30
Parametri delle unità di ingresso/uscita
Struttura del record di dati 1
La figura A-13 mostra la struttura del record di dati 1 per i parametri dell’unità di ingresso
analogica con potenziale separato SM 331; AI 8 × 16 bit.
I parametri possono essere attivati impostando il corrispondente bit in byte 0 a “1” .
7
6
5
4
3
2
1
0
Numero bit
Byte 0
Abilitazione interrupt fine ciclo
Abilitazione interrupt di processo
Abilitazione interrupt valore limite
I byte dall’1 al 13 non sono occupati
Figura A-13
Record di dati 1 per i parametri della SM 331; AI 8 x 16 bit
A-31
Parametri delle unità di ingresso/uscita
Struttura del record di dati 128
La figura seguente mostra la struttura del record di dati per i parametri dell’unità di ingresso
analogica con potenziale separato SM 331; AI 8 x 16 bit.
7
6
5
4
3
2
1
0
Numero bit
Stato operativo dell’unità
Byte 0
(vedere tabella A-24)
Byte 1
Soppressione della
frequenza di disturbo
Gruppo di canali 0
Gruppo di canali 1
(vedi tabella A-25)
Gruppo di canali 2
Gruppo di canali 3
Byte 2
Tipo di misura, gruppo di canali 0
(vedi tabella A-26)
Byte 3
Campo di misura, gruppo di canali 0
(vedi tabella A-26)
Byte 4
Livellamento, gruppo di canali 0
(vedi tabella A-12)
Byte 5
Tipo di misura, gruppo di canali 1
(vedi tabella A-26)
Byte 6
Campo di misura, gruppo di canali 1
(vedi tabella A-26)
Byte 7
Livellamento, gruppo di canali 1
(vedi tabella A-12)
Figura A-14
Record di dati 128 per i parametri della SM 331; AI 8 x 16 bit
A-32
Parametri delle unità di ingresso/uscita
Byte 8
Tipo di misura, gruppo di canali 2
(vedi tabella A-26)
Byte 9
Campo di misura, gruppo di canali 2
(vedi tabella A-26)
Byte 10
Livellamento, gruppo di canali 2
(vedi tabella A-12)
Byte 11
Tipo di misura, gruppo di canali 3
(vedi tabella A-26)
Byte 12
Campo di misura, gruppo di canali 3
(vedi tabella A-26)
Byte 13
Livellamento, gruppo di canali 3
(vedi tabella A-12)
Valore limite superiore
Byte 14
High Byte
Gruppo di canali 0;
canale 0
Byte 15
Low Byte
Valore limite inferiore
Byte 16
High Byte
Gruppo di canali 0;
Byte 17
Low Byte
canale 0
Valore limite superiore
Byte 18
High Byte
Gruppo di canali 0;
canale 1
Byte 19
Low Byte
Byte 20
High Byte
Valore limite inferiore
Gruppo di canali 0;
Byte 21
Low Byte
canale 1
Figura A-15
Record di dati 128 per SM 331; AI 8 x 16 bit (continuazione)
A-33
Parametri delle unità di ingresso/uscita
Valore limite superiore
Byte 22
High Byte
Gruppo di canali 1;
canale 2
Byte 23
Low Byte
Byte 24
High Byte
Valore limite inferiore
Gruppo di canali 1;
Byte 25
Low Byte
canale 2
Valore limite superiore
Byte 26
High Byte
Gruppo di canali 1;
canale 3
Byte 27
Low Byte
Byte 28
High Byte
Valore limite inferiore
Gruppo di canali 1;
Byte 29
Low Byte
canale 3
Valore limite superiore
Byte 30
High Byte
Gruppo di canali 2;
canale 4
Byte 31
Low Byte
Byte 32
High Byte
Valore limite inferiore
Gruppo di canali 2;
Byte 33
Low Byte
canale 4
Valore limite superiore
Byte 34
High Byte
Gruppo di canali 2;
canale 5
Byte 35
Low Byte
Byte 36
High Byte
Valore limite inferiore
Gruppo di canali 2;
Byte 37
Low Byte
canale 5
Byte 38
High Byte
Valore limite superiore
Gruppo di canali 3;
Byte 39
Low Byte
canale 6
Byte 40
High Byte
Valore limite inferiore
Gruppo di canali 3;
Byte 41
Low Byte
canale 6
Valore limite superiore
Byte 42
High Byte
Gruppo di canali 3;
canale 7
Byte 43
Low Byte
Byte 44
High Byte
Valore limite inferiore
Gruppo di canali 3;
Byte 45
Low Byte
canale 7
Figura A-16
Record di dati 128 per i parametri della SM 331; AI 8 x 16 bit (continuazione)
Avvertenza
La visualizzazione dei valori limite corrisponde alla visualizzazione del valore analogico (vedi
capitolo 4). Nell’impostazione dei valori limite bisogna fare attenzione ai limiti dei campi
relativi.
A-34
Parametri delle unità di ingresso/uscita
Stati operativi dell’unità
La tabelle A-24 contiene i codici per gli stati operativi dell’unità che vengono registrati nel
byte 0 del record di dati 128 (vedi figura A-14).
Tabella A-24 Codici per gli stati operativi della SM 331; AI 8 x 16 bit
Stato operativo dell’unità
Codice
8 canali
2#00000000
4 canali
2#00000001
Soppressione frequenze di disturbo
La tabella A-25 contiene i codici per le varie frequenze che vengono registrati nel byte 1 del
record di dati 128 (vedere figura A-14). Attenzione: il modo a 4 canali funziona solo se viene
regolata una soppressione delle frequenze di disturbo di 50, 60 e 400 Hz.
Tabella A-25 Codici per la soppressione delle frequenze di disturbo della SM 331; AI 8 x 16 bit
Soppressione delle frequenze di
Codice
disturbo
400 Hz
2#00
60 Hz
2#01
50 Hz
2#10
50, 60 e 400 Hz
2#11
Tipi e campi di misura
La tabella A-26 contiene tutti i campi di misura per l’unità di ingresso analogica con
potenziale separato SM 331; AI 8 x 6 Bit. La tabella A-26 mostra anche i codici per i tipi ed i
campi di misura. Questi codici devono essere registrati, secondo il campo di misura
desiderato, nel corrispondente byte del record di dati 128 (vedere figura A-14).
Tabella A-26 Codici per i campi di misurazione della SM 331; AI 8 x 16 bit
Modo di misura
Codice
Campo di misura
Codice
Disattivato
2#0000
Disattivato
2#0000
Tensione
2#0001
±&5 V
2#0110
1 ... 5 V
2#0111
±&10 V
2#1001
Corrente (convertitore di misura
2#0002
0 fino a 20 mA
2#0010
a 4 fili)
4 fino a 20 mA
2#0011
± 20 mA
2#0100
A-35
Parametri delle unità di ingresso/uscita
Regolazione livellamento di ingresso
La tabella A-27 contiene tutte le regolazioni di livellamento per l’unità di ingresso analogica
con potenziale separato SM 331; AI 8 x 16 Bit. Questi codici devono essere registrati,
secondo il tipo di livellamento desiderato, nel corrispondente byte del record di dati 128
(vedere figura Figura A-14).
Tabella A-27 Codici per il livellamento della SM 331; AI 8 x 16 bit
Regolazione livellamento
Codice
nessuna
2#00
debole
2#01
medio
2#10
forte
2#11
A.9
Parametri delle unità di uscita analogiche
Parametri
La tabella A-28 contiene tutti i parametri che si possono impostare per le unità uscita
analogiche. In corrispondenza si può vedere,
• quali parametri si possono modificare con lo STEP 7 e
• quali parametri si possono modificare con la SFC 55 “WR-PARM”.
I parametri impostati con lo STEP 7 si possono anche trasferire alle unità con gli SFC 56
e 57.
Tabella A-28 Parametri delle unità analogiche di uscita
Parametri
N. record di
Parametrizzabili con...
dati
... SFC 55
... PG
Diagnostica: Diagnosi cumulativa
0
no
sì
Abilitazione interrupt di processo
sì
sì
Comportamento con CPU-STOP
sì
sì
Tipo di uscita
1
sì
sì
Campo di uscita
sì
sì
Valore sostitutivo
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-36
Parametri delle unità di ingresso/uscita
Struttura del record di dati 1
La figura seguente mostra la struttura del record di dati 1 dei parametri delle unità di uscita
analogiche.
Si attiva l’abilitazione all’interrupt di diagnostica, impostando a “1” il bit corrispondente nel
byte 0.
7
6
0
Byte 0
Abilitazione interrupt di
processo
7
3
2 1
0
Byte 1
Comportamento con CPU-STOP
Gruppo di canali 0
Gruppo di canali 1
0 = Uscite senza
Gruppo di canali 2
corrente/tensione
Gruppo di canali 3
1 = Mantenimento ultimo val.
7
4
3
0
Byte 2
Emissione per il gruppo di canali 0
Byte 3
Emissione per il gruppo di canali 1
Byte 4
Emissione per il gruppo di canali 2
Byte 5
Emissione per il gruppo di canali 3
Campo di uscita
vedi tabella A-29
Tipo di uscita
Byte 6
High-Byte
Valore sostitutivo gruppo di canali 0
Byte 7
Low-Byte
Byte 8
High-Byte
Valore sostitutivo gruppo di canali 1
Byte 9
Low-Byte
Byte 10
High-Byte
Valore sostitutivo gruppo di canali 2
Byte 11
Low-Byte
Byte 12
High-Byte
Valore sostitutivo gruppo di canali 3
Byte 13
Low-Byte
Figura A-17
Record di dati 1 dei parametri delle unità di uscita analogiche
A-37
Parametri delle unità di ingresso/uscita
Impostazione dei valori sostitutivi
Avvertenza
Nei campi di uscita da 4 fino a 20 mA e da 1 a 5 V, affinché l’uscita rimanga senza corrente
o senza tensione, si deve impostare il valore sostitutivo E500H (vedi tabelle 4-35 e 4-37 a
pagina 4-25 o 4-26).
La visualizzazione dei valori sostitutivi corrisponde alla visualizzazione del valore analogico.
Nell’impostazione dei valori sostitutivi bisogna fare attenzione ai limiti dei campi relativi.
Tipi e campi di uscita
La seguente tabella contiene tutti i tipi e campi di uscita delle unità di uscita analogiche con
le relative codificazioni. Tali codificazioni devono essere introdotte nei byte da 2 fino a 5 del
record di dati 1 (vedi figura A-17).
Tabella A-29 Codifiche per i campi di uscita delle unità di uscita analogiche
Tipo di uscita
Codifica
Campo di uscita
Codifica
Disattivato
2#0000
Disattivato
2#0000
Tensione
2#0001
1 fino a 5 V
2#0111
0 fino a 10 V
2#1000
" 10 V
2#1001
Corrente
2#0010
0 fino a 20 ma
2#0010
4 fino a 20 mA
2#0011
" 20 mA
2#0100
A-38
Parametri delle unità di ingresso/uscita
A.10
Parametri della SM 332; AO 8 x 12 bit
Parametri
La tabella A-28 contiene tutti i parametri regolabili per l’unità di uscita analogica
SM 332; AO 8 x 12 bit. In corrispondenza si può vedere,
• quali parametri si possono modificare con lo STEP 7 e
• quali parametri si possono modificare con la SFC 55 “WR-PARM”.
I parametri impostati con lo STEP 7 si possono anche trasferire alle unità con gli SFC 56
e 57.
Tabella A-30 Parametri della SM 332; AO 8 × 12 bit.
Parametri
N. record di
Parametrizzabili con...
dati
... SFC 55
... PG
Diagnostica: Diagnosi cumulativa
0
no
sì
Abilitazione interrupt di processo
sì
sì
Comportamento con CPU-STOP
sì
sì
1
Tipo di uscita
sì
sì
Campo di uscita
sì
sì
Avvertenza
Se si vuole abilitare nel programma applicativo nel record di dati 1 l’interrupt di diagnostica,
si deve allora prima abilitare con STEP 7 la diagnostica nel record di dati 0!
A-39
Parametri delle unità di ingresso/uscita
Struttura del record di dati 1
La seguente figura illustra la struttura del record di dati 1 dei parametri della SM 332;
AO 8 x 12 bit.
Si attiva l’abilitazione all’interrupt di diagnostica, impostando a “1” il bit corrispondente nel
byte 0.
7
6
0
Byte 0
Abilitazione interrupt di
processo
7
6 5
4
3
2 1
0
Byte 1
Comportamento con CPU-STOP
Canale 4
Canale 0
Canale 5
Canale 1
0 = Uscite senza
Canale 6
Canale 2
corrente/tensione
Canale 7 Canale 3
1 = Mantenimento ultimo val.
7
4
3
0
Byte 2
Uscita canale 0
Byte 3
Uscita canale 1
Byte 4
Uscita canale 2
Byte 5
Uscita canale 3
Byte 6
Uscita canale 4
Byte 7
Uscita canale 5
Byte 8
Uscita canale 6
Byte 9
Uscita canale 7
Campo di uscita
vedi tabella A-31
Tipo di uscita
I byte da 10 al 13 non sono occupati
Figura A-18
Record di dati 1 dei parametri delle unità di uscita analogiche
A-40
