α2 Simple Application Controller. Manual in 6 languages (2018) - 17

α2-serien

AL2-2PT-ADP 12

12.4.7

Feldiagnos

Är ingångsspänningen större än 11 V eller lika med 0 V, ställs följande system-bits in:

Tabell 12.8:

AL2-14MR-D

System-Bit

Beskrivning

AL2-10MR-D

AL2-24MR-D

0: ingen fel

M17

1: sensorfel i I01

0: ingen fel

M18

1: sensorfel i I02

0: ingen fel

M19

1: sensorfel i I03

0: ingen fel

M20

1: sensorfel i I04

0: ingen fel

M21

1: sensorfel i I05

0: ingen fel

M22

1: sensorfel i I06

0: ingen fel

M23

1: sensorfel i I07

0: ingen fel

M24

1: sensorfel i I08

Är en av de ovanstående system-bits aktiverad, kontrollera

• om temperaturgivare är ansluten.

• om ledningen till temperaturgivaren är avbruten.

• att temperaturen ligger inom det tillåtna området.

• att AL2-2PT-ADP får ström.

Om meddelandet “Error” visas i stället för “OK” under offset-/gainkalibrering, kontrollera

• Strömmen är ansluten till AL2-2PT-ADP.

• AL2-2PT-ADP är korrekt ansluten till α2.

• Ingången som ansluter AL2-2PT-ADP är avsedd för kalibrering.

• AL2-2PT-ADP ingångarna L1- och l1- är förkortade.

SWE

• Jumperkabeln är placerad antingen i position “-50 °C” eller position “200°C”.

• Ingången i kalibreringsmenyn som hör ihop med jumperkabelns läge är vald (“-50°C” eller

“200°C”)

SWE-71

α2-serien

AL2-2TC-ADP 13

13.1

Översikt

Termoelement-adapter-modulen AL2-2TC-ADP har till uppgift att konvertera temperaturer till

en spänning från 0 till 10 V. För mätningen av temperaturen används ett termoelement av

typ K. Spänningsvärdet kan bearbetas vidare i huvudenheten

13.1.1

Yttre mått

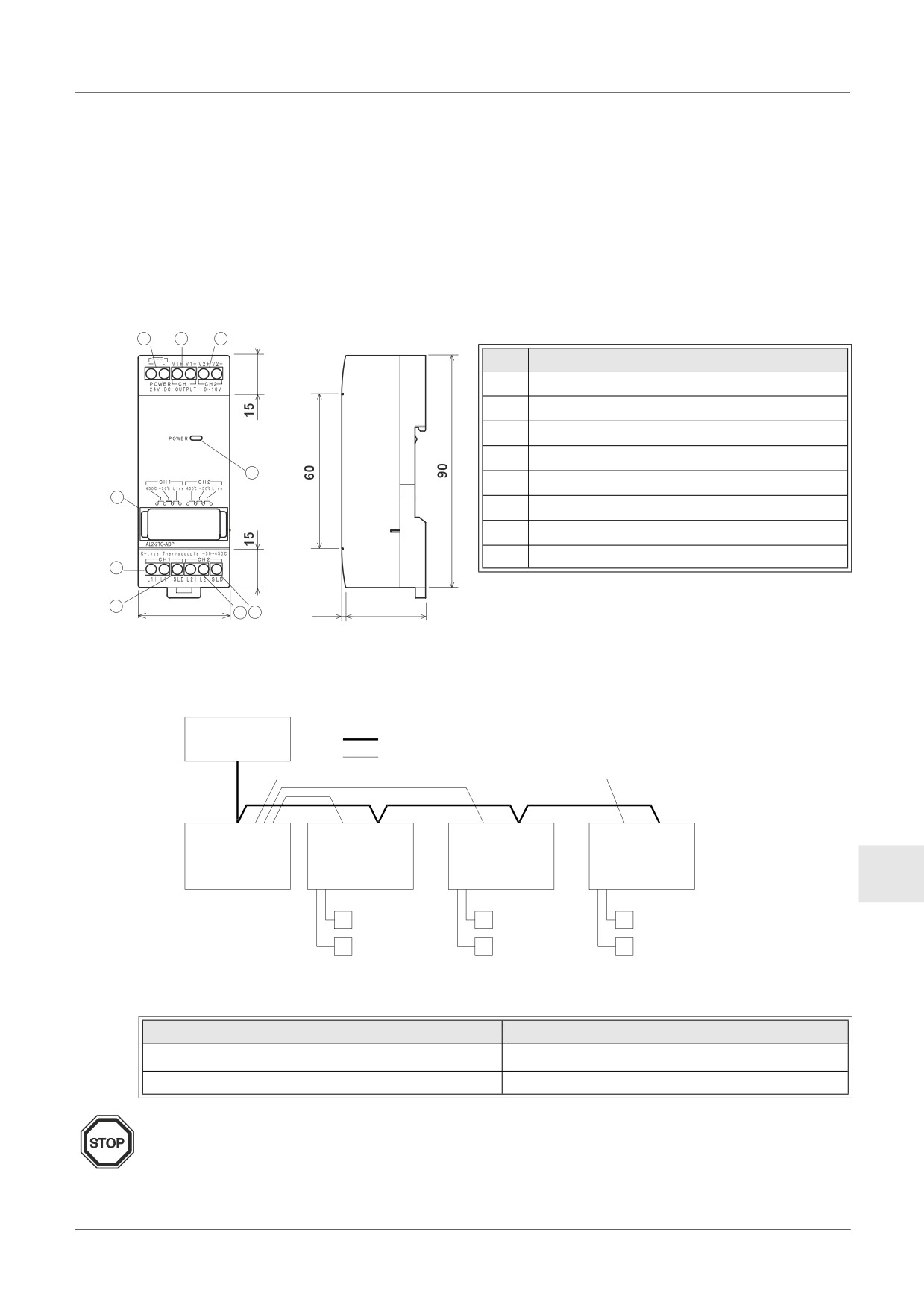

Figur 13.1: Yttre mått

Eihet: mm

Tabell 13.1:

1

2

3

Item

Description

1

+24 V DC ingångsklämma

2

Kanal 1 spännings-utgångsklämma

3

Kanal 2 spännings-utgångsklämma

4

Kanal 1: Anslutning för termoelement typ K

8

5

Anslutning av massa för avskärmning

7

6

Kanal 2: Anslutning för termoelement typ K

7

Jumper för inställning av modul

8

Power-LED för indikering av driftberedskap

4

5

35.5

1.5

31.0

6

5

13.2

Systemkonfiguration

Figur 13.2:

Strömtillförsel

DC-strömledning

24 V likström

Analog signal

AL2-10MR-D

AL2-14MR-D

AL2-2TC-ADP

AL2-2TC-ADP

AL2-2TC-ADP

AL2-24MR-D

SWE

K-typ

K-typ

K-typ

termoelement

termoelement

termoelement

För allmänna tekniska data, se kapitel 2.

Tabell 13.2: Kompatibla versioner

SPS och programmeringsgränssnitt

Kompatibel version

α2-serien (endast likströmsversionen)

V2.00 eller nyare

VLS-maskinvara

V2.30 eller nyare

Obs

AL2-2TC-ADP kan inte anslutas till en styrenhet i α-serien.

SWE-73

α2-serien

AL2-2TC-ADP 13

13.3

Tekniska data

Tabell 13.3: Allmänna tekniska data

Funktion

Tekn. data

Temperatur i drift

(-25) - 55 °C

Förvaringstemperatur

(-30) - 70 °C

Luftfuktighet

35 bis 85 % relativ luftfuktighet, icke kondenserande

Uppfyller IEC 68-2-6; 10 - 57 Hz: 0,075 mm konstant

Vibrationstålighet vid montering på DIN-

amplitud,

skena

57 - 150 Hz: 9,8 m/s² acceleration,

Svep för X, Y, Z: 10 x (80 min. i alla 3 riktningar)

Uppfyller IEC 68-2-27: 147m/s² acceleration för 11 ms, ,

Stöttålighet

3 gånger i alla riktningar X, Y och Z

1000 Vpp för 1µs, 30 - 100 Hz, testat med

Brusokänslighet

brussimulator

500 V~ > 1 min efter EN60730-1 mellan alla plintar och

Spänningsstabilitet

elskåp (DIN 43880) eller liknande

7M Ω 500 V likström EN60730-1 mellan alla kontakter

Isolationsresistans

och distributionsbox DIN43880 eller likvärdig

Driftmiljö

Fri från korrosiva gaser

Tabell 13.4: Strömförsörjning

Funktion

Techn. Daten

Strömförsörjning

24 V DC (+20 %, -15 %)

Maximal effektförbrukning

0,5 W

Tabell 13.5: Överensstämmelse med normer och direktiv

Funktion

Norm/direktiv

EN61131-2: 2007

EG-direktiv

EMC

EN60730-1: 2011

Certifiering av UL/cUL

Filnummer: E95239

SWE-74

α2-serien

AL2-2TC-ADP 13

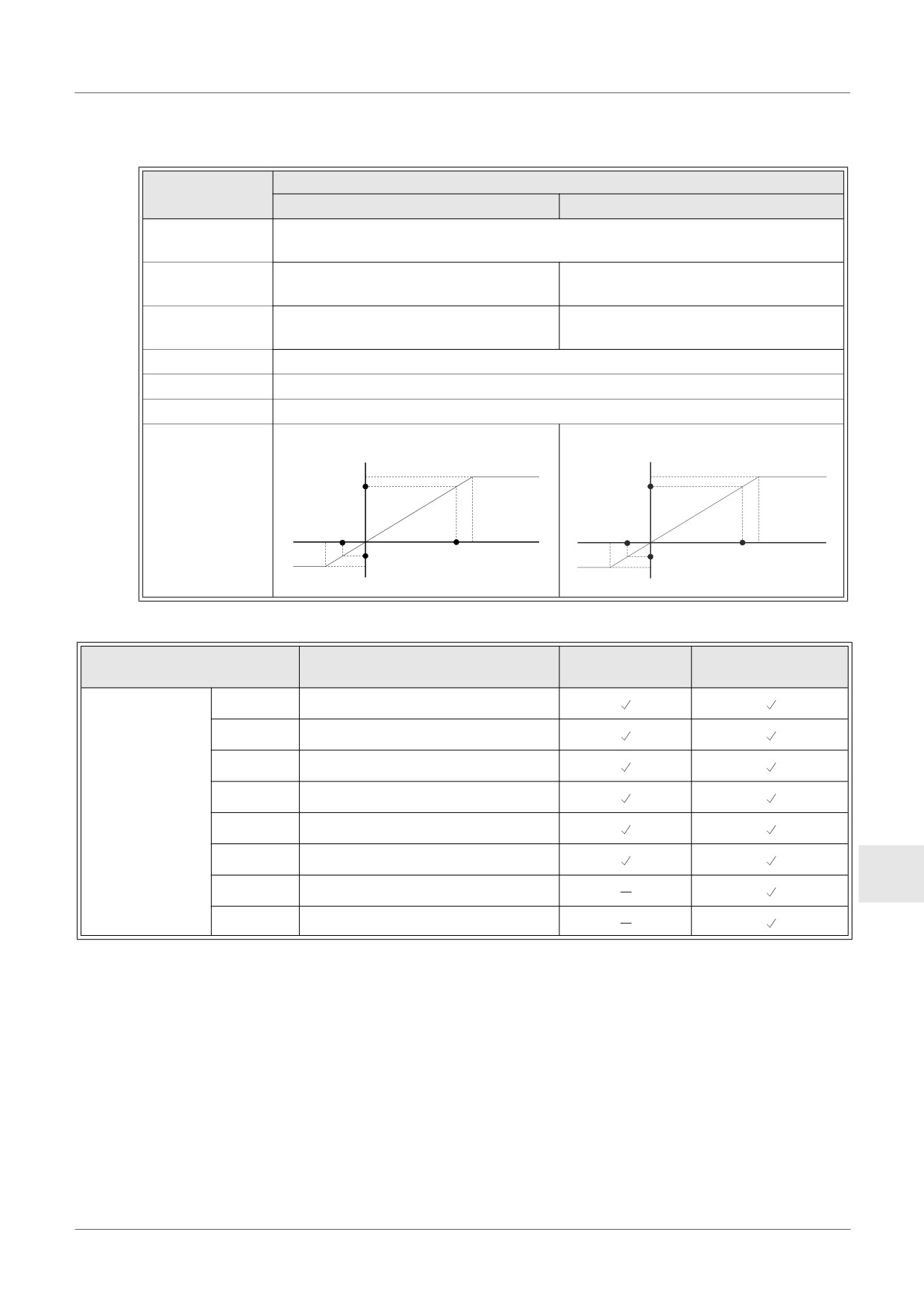

Tabell 13.6: Tekniska data för hårdvara

Tekn. data

Funktion

Celsius (°C)

Grad Fahrenheit (°F)

Temperatur-

Isolerat termoelement typ K (IEC 584-1 1977, IEC 584-2 1982)

sensor

Kompenserat

-50 °C - 450 °C

-58 °F - 842 °F

område

±2,0 % (vid alla temperaturer) och

±2,0 % (vid alla temperaturer) och

Noggrannhet

±1,5 % vid 25 °C

±1,5 % vid 77 °F

Upplösning

1 °C

Konverteringstid

20,5 ms

Isolation

Ingen isolering mellan kanalerna (in/ut) och ström

Digital

Digital

+470

+8780

+450

+470°C

+8420

+878°F

Konverteringskar

akteristik

-50°C

-58°F

Temperatur

Temperatur

-50

+450°C

-580

+842°F

-70°C

Typ K

-94°F

Typ K

-70

-940

Tabell 13.7: Använda system-bits

AL2-14MR-D

Funktion

Beskrivning

AL2-10MR-D

AL2-24MR-D

M17

Aktiveras vid ett sensorfel i I01

M18

Aktiveras vid ett sensorfel i I02

M19

Aktiveras vid ett sensorfel i I03

M20

Aktiveras vid ett sensorfel i I04

System-Bit

M21

Aktiveras vid ett sensorfel i I05

M22

Aktiveras vid ett sensorfel i I06

SWE

M23

Aktiveras vid ett sensorfel i I07

M24

Aktiveras vid ett sensorfel i I08

SWE-75

α2-serien

AL2-2TC-ADP 13

13.4

Installation och kablage

13.4.1

Installation

Viktigt

• Installera inte styrenheterna i områden med följande skadliga inverkan: omgivning med

hög grad av ledande damm, korrosion, brännbar gas, hög luftfuktighet, regn, direkt

solljus, stark värme, kraftiga chockvågor eller vibrationer.

• Anslutningarna måste vara täckta för att förhindra personskador efter kontakt med

strömförande ledare.

• Montera in styrenheter i α2-serien och AL2-2TC-ADP i ett elskåp enligt DIN 43880 eller i

en kopplingsbox. Säkra AL2-2TC-ADP med ett skydd mot infallande skräp.

• Lämna ett ventilationsutrymme på minst 10 mm mellan under- och översidan på AL2-

2TC-ADP och andra apparater.

• Maximalt avstånd mellan α2-seriens kontroller och AL2-2PT-ADP skall vara 3 m eller

mindre.

• Strömkabelns längd skall vara mindre än 10 m.

• En sensor med isolering för 500 V eller mer skall användas när sensorn skall placeras

nära konduktivt material.

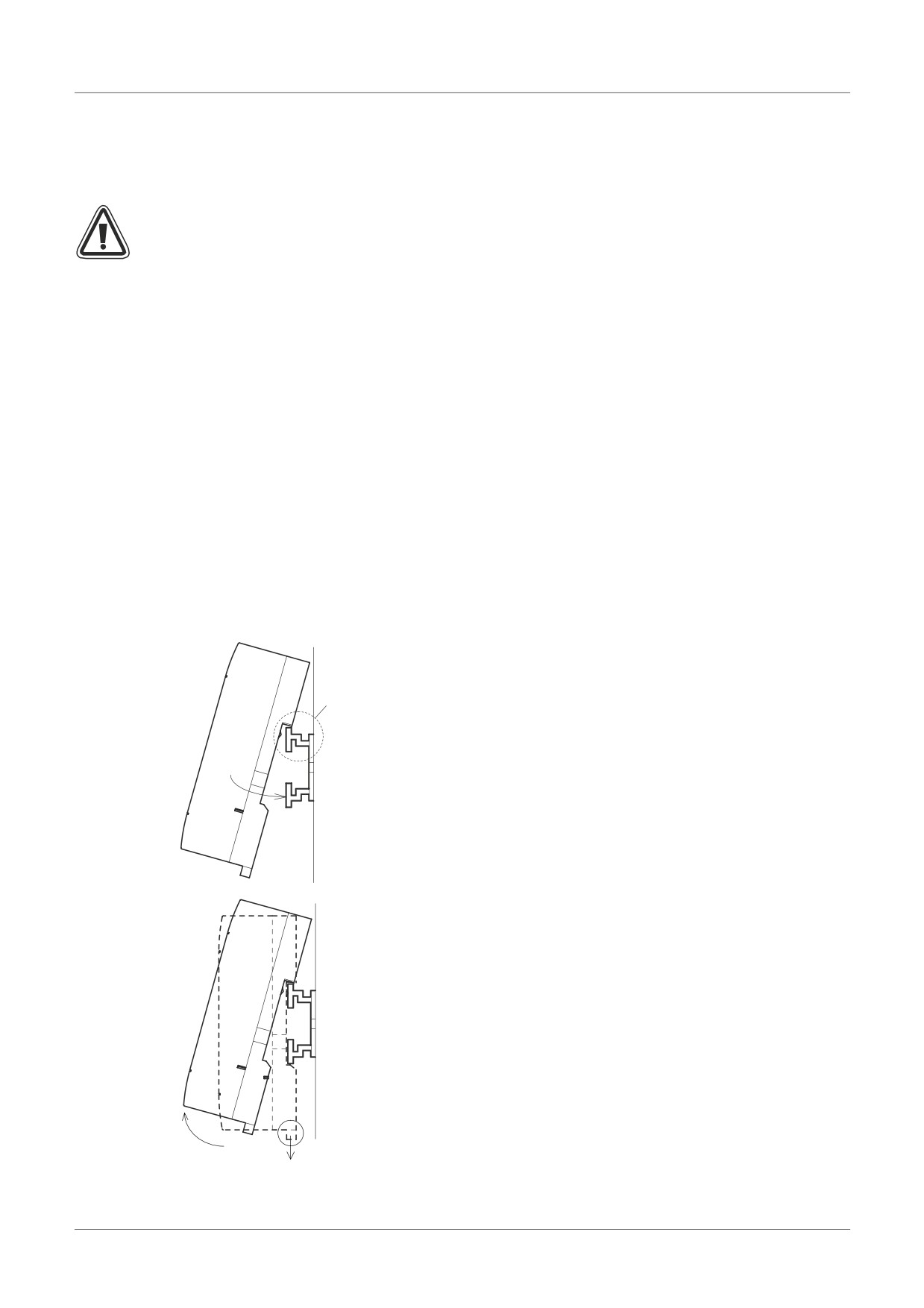

Figur 13.3: Installation

Montering

Modulen kan monteras på en DIN-skena (35 mm,

DIN EN 50022). För att lossa enheten från skenan

drag i de fjäderbelastade reglarna och lyft av

(1)

modulen från skenan.

1) Montering

Placera AL2-2TC-ADP med den övre sidan på

DIN-skenan (1) och tryck fast moduken på

(2)

skenan (2).

2) Demontering

Drag regeln nedåt (1) och lyft bort AL2-2TC-

ADP.

Demontering

(2)

(1)

SWE-76

α2-serien

AL2-2TC-ADP 13

13.4.2

Kablage

Viktigt

• Använd en isolerad strömförsörjning och slå av strömmen innan du utför kablagearbete.

• In- och utgående kablar skall inte dela samma ledare eller ligga i samma flerledarkabel.

• Längden på kablarna för ingångssignaler (från sensor till AL2-2TC-ADP) får inte vara

längre än 10 m och kablarna för utgångssignalerna inte längre än 3 m.

• Använd för anslutningen kablar med stela eller böjliga trådar (för crimp-anslutning) som

är noggrant tvinnade.

Anslut inga böjliga trådar med fastlödda ändar vid AL2-2TC-ADP.

• Vrid plintskruvarna med ett vridmoment på 0,5 till 0,6 N·m, för att undvika skador på

trådarna.

• Stäng av strömmen före kablaget för inställning av offset och förstärkning vid AL2-2TC-

ADP.

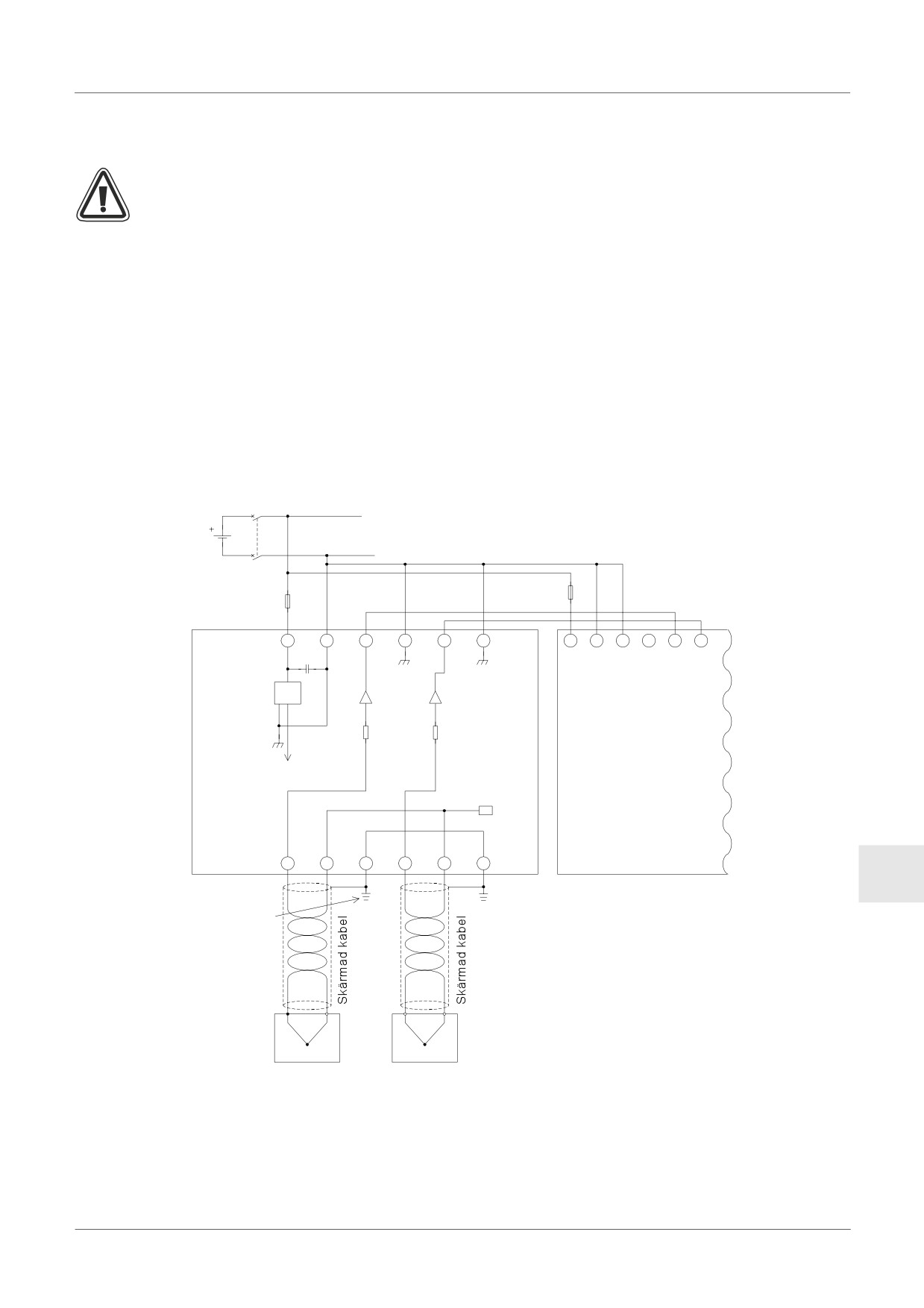

Figur 13.4:

24V

DC

1,0A

0,5A

24+

24-

V1+

V1-

V2+

V2-

+

-

(A)

(B)

1

2

3kΩ

3kΩ

+15V

Temperatur

kompensation

AL2-2TC-

AL2-10MR-D

ADP

AL2-14MR-D

L1+

L1-

SLD

L2+

L2-

SLD

AL2-24MR-D

SWE

Jordresistans

Jordresistans

<= 100Ω

<= 100Ω

K-typ

K-typ

termoelement

termoelement

SWE-77

α2-serien

AL2-2TC-ADP 13

13.4.3

Val av måttenhet för temperaturen

1) Slå på strömförsörjningen för α2-styrenheten och gå till "Övrigt" i huvudmenyn“.

Hu v udme

n y

K l o c k i n s

t

LANGUAGE

Öv r i g t . .

2) Välj "Analog In" i meny "Övrigt".

Öv r i g t . . .

Se r i e k om

Be l y s

n

. t

i

d

Ana l og I n

3) I meny "Analog In" trycker du på "Temp. skala".

Ana l og I n

I

07

I

08

Temp . ska l a

4) Välj mellan "Celsius" och "Fahrenheit" med Ok-knappen.

Ana l og I n

Temp . ska l a

Ce l s i us

Fahr enhe i

t

Måttenheten kan nu väljas gemensamt för båda kanalerna.

Värdena i kalibreringsmenyn visas i Celsius oberoende av den valda måttenheten,

eftersom kontakterna i jumpern i AL2-2TC-ADP är försedda med text i denna enhet.

SWE-78

α2-serien

AL2-2TC-ADP 13

13.4.4

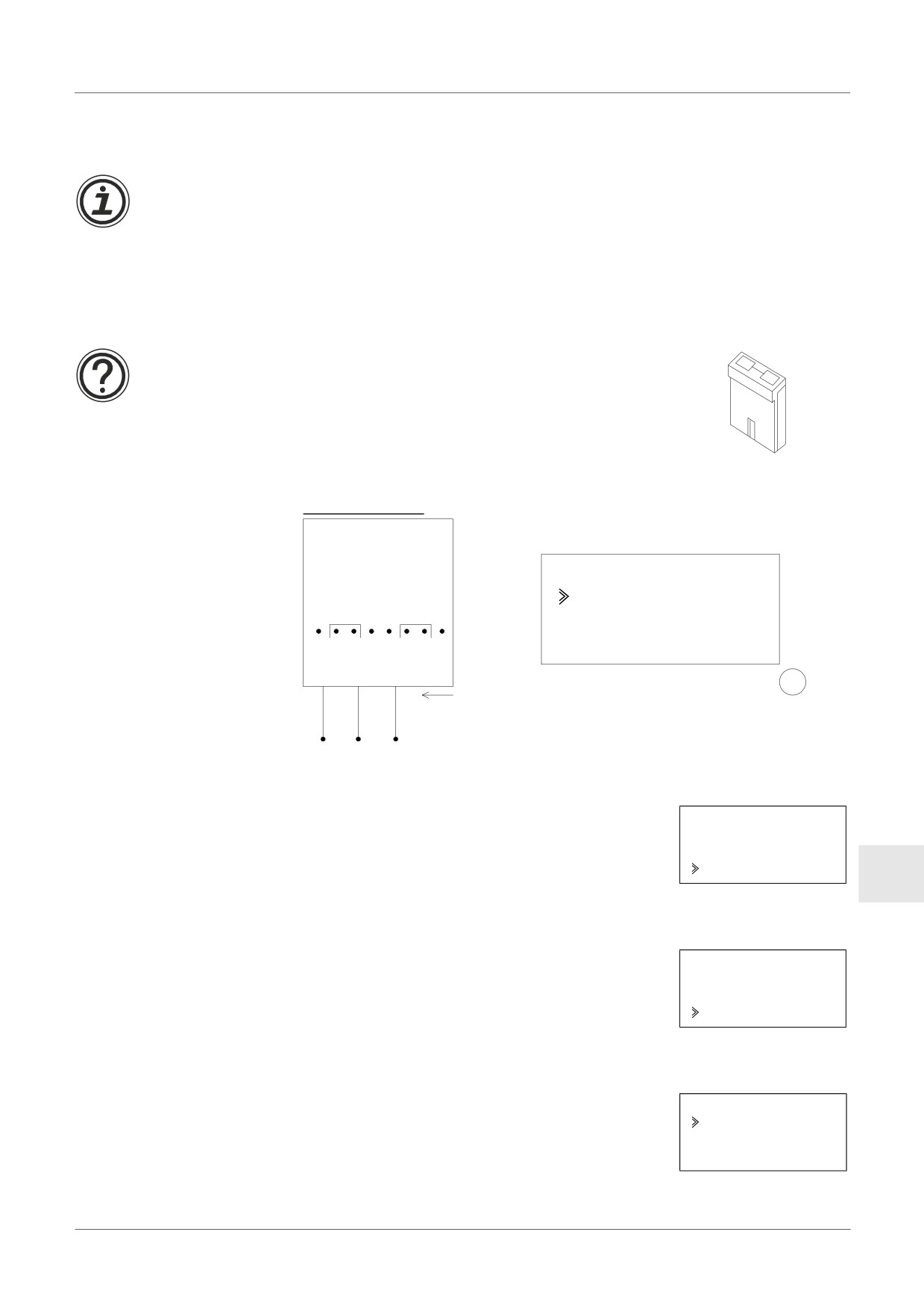

Offsetavstämning

Anmärkning

Om justeringen av förstärkningen är färdig, behöver du inte utföra steg 3 - 7.

1) Stäng av strömtillförseln till α2-styrenheten och AL2-2TC-ADP före kalibreringen av

kanal 1, lossa termoelementet. Anslutningarna L1-, L1+ och SLD beläggs inte.

2) Avlägsna skyddet på jumpern och sätt den på kontakterna som är markerade med "-50 °C"

(se bild nedan).

Obs!

Överst

Bygeln bör installeras på rätt sätt, annars kan den elektriska kontakten

utbebli.

Underst

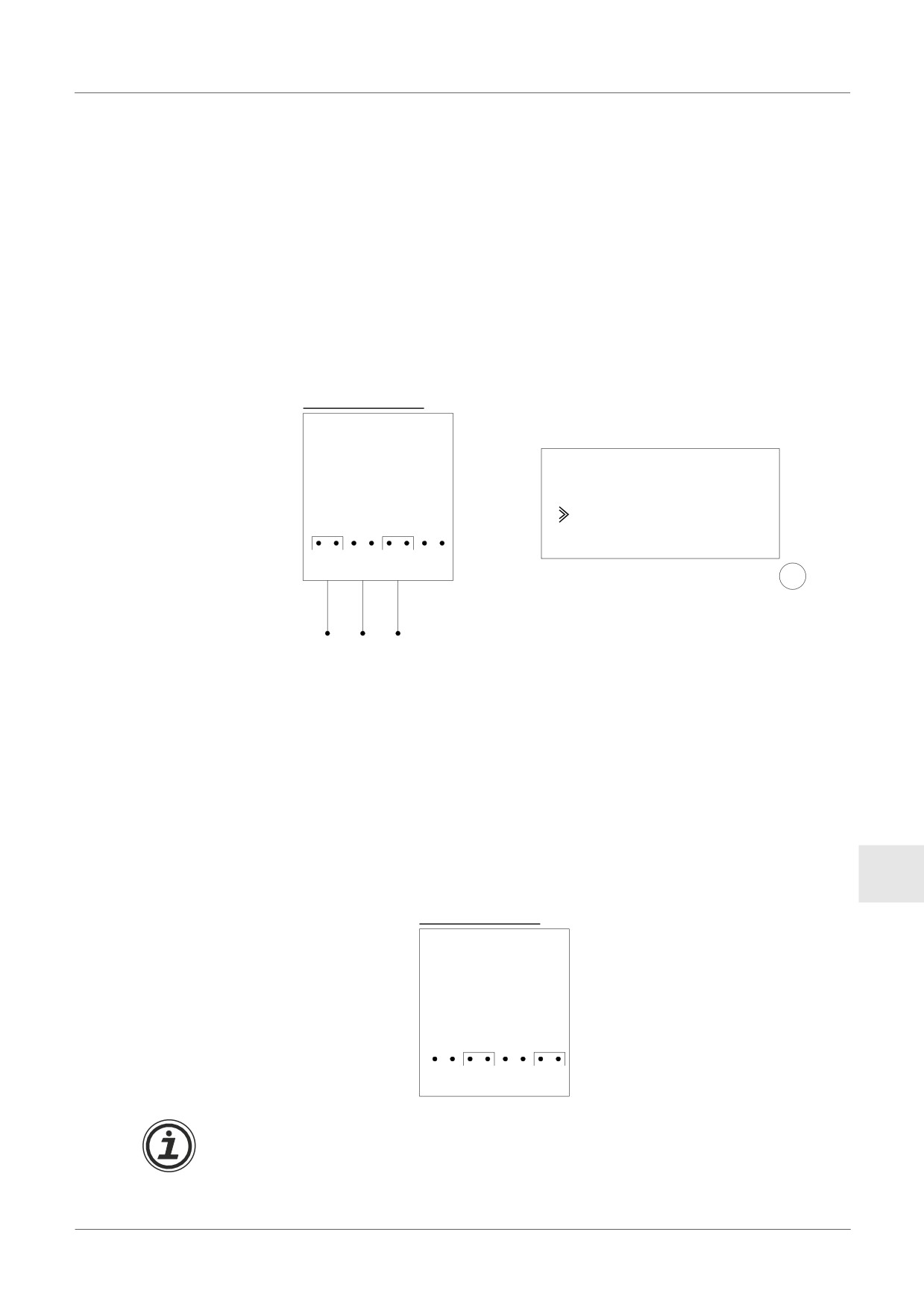

Figur 13.5: Avstämning av offset för AL2-2TC-ADP

Hårdvaruinställning

Kontrollerinställning

Ka l i br er i ng

- 50°C

-50°C

-50°C

450°C

L1+ L1- SLD

OK

3) Slå på styrningen och välj meny "Övriga"; PLC är inte aktiverad.

Hu v udme

n y

K l o c k i n s

t

LANGUAGE

Öv r i g t

SWE

4) Välj "Analog In" i meny "Övrigt".

Öv r i g t . . .

Se r i e k om

Be l y s

n

. t i d

Ana l og I n

5) Välj den ingång som AL2-2TC-ADP är ansluten till.

Ana l og

I n

I

01

I

02

I

03

SWE-79

α2-serien

AL2-2TC-ADP 13

6) Konfigurera ingången för temperaturavkänning med AL2-2TC-ADP-modulen genom att

välja ”Mode” och sedan ”TC” i nästa bild.

I

01

I

01

Mode

No rma l

TC

PT100

7) Efter inställning av "TC", välj "Kalibrering" i meny "Analog In".

I

01

Mode

Ka l i br e r i

ng

Of f se t ( f i n)

8) Välj "-50°C" i meny "Calibrate"

(se bild

13.5). Nu skall meddelandet "OK" visas på

displayen. Är detta inte fallet, följ anvisningarna om feldiagnos i kapitel 13.4.7. Därmed är

offset-avstämningen för kanal 1 avslutad. För att avstämma offset för kanal 2, upprepa

ovanstående instruktioner, men belägg inte anslutningarna L2-, L2+ och SLD. Efter

kalibreringen sätts jumpern på "LINE"-kontakterna:

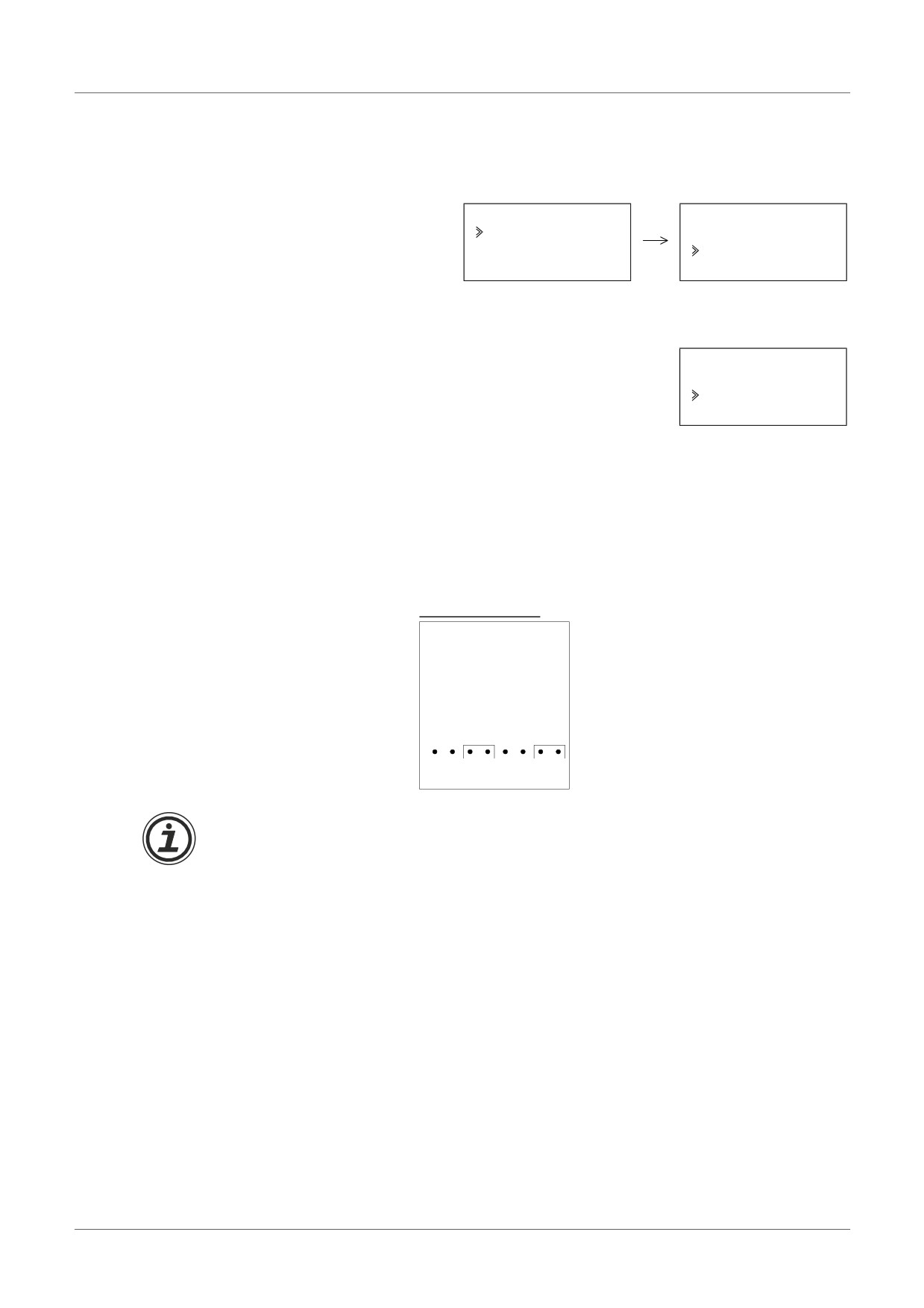

Figur 13.6: Jumperns läge efter kalibreringen

Hårdvaruinställning

LINE

LINE

Efter avstämningen av offset måste även förstärkningen avstämmas. Detta beskrivs i

följande kapitel.

SWE-80

α2-serien

AL2-2TC-ADP 13

13.4.5

Avstämning av förstärkningen

Anmärkning

Om justeringen av förskjutningen är färdig, behöver du inte utföra steg 3 - 4.

1) Slå från strömmen till α2-styrenheten och AL2-2TC-ADP före kalibreringen av

förstärkningen för kanal 1, lossa termoelementet. Anslutningarna L1-, L1+ och SLD beläggs

inte.

2) Avlägsna skyddet från jumpern och stick in den på kontakterna som är markerade med

"450°C", se bild nedan.

Figur 13.7: Avstämning av förstärkningen för AL2-2TC-ADP

Hårdvaruinställning

Kontrollerinställning

Ka l i br er i ng

- 50°C

450°C

450°C

450°C

L1+ L1- SLD

OK

3) Koppla in styrningen och välj meny "Övrigt"; PLC är inte aktiverad.

4) Sedan du valt termoelement-modus (TC)

(se beskrivning av offset-avstämning), välj

"Kalibrering" i meny "Analog In".

5) Välj "450 °C" i meny "Kalibrering" (se bild 13.7). Nu skall meddelandet "OK" visas på

displayen. Är detta inte fallet, följ anvisningarna om feldiagnos i kapitel 13.4.7. Därmed är

förstärkningsavstämningen för kanal 1 avslutad. För att ställa in förstärkningen för kanal 2,

upprepa ovanstående instruktioner, men belägg inte anslutningarna L2-, L2+ och SLD.

Efter kalibreringen sätts jumpern på "LINE"-kontakterna:

SWE

Figur 13.8: Jumperns läge efter kalibreringen

Hårdvaruinställning

LINE

LINE

Efter avstämningen av förstärkningen måste även offset avstämmas. Detta beskrivs i

kapitel 13.4.4.

SWE-81

α2-serien

AL2-2TC-ADP 13

13.4.7

Feldiagnos

Är ingångsspänningen större än 11 V eller lika med 0 V, ställs följande system-bits in:

Tabell 13.8:

AL2-14MR-D

System-Bit

Beskrivning

AL2-10MR-D

AL2-24MR-D

0: ingen fel

M17

1: sensorfel i I01

0: ingen fel

M18

1: sensorfel i I02

0: ingen fel

M19

1: sensorfel i I03

0: ingen fel

M20

1: sensorfel i I04

0: ingen fel

M21

1: sensorfel i I05

0: ingen fel

M22

1: sensorfel i I06

0: ingen fel

M23

1: sensorfel i I07

0: ingen fel

M24

1: sensorfel i I08

Är en av de ovanstående system-bits aktiverad, kontrollera

• om temperaturgivare är ansluten..

• om ledningen till temperaturgivaren är avbruten.

• att temperaturen ligger inom det tillåtna området.

• att AL2-2PT-ADP får ström.

Om meddelandet “Error” visas i stället för “OK” under offset-/gainkalibrering, kontrollera.

• Strömmen är ansluten till AL2-2TC-ADP

• AL2-2TC-ADP är korrekt ansluten till α2.

• Ingången som ansluter AL2-2TC-ADP är avsedd för kalibrering.

• AL2-2TC-ADP ingångarna är ej anslutna.

SWE

• Jumperkablarna på AL2-2TC-ADP är antingen placerade i position “-50°C” eller position

“450°C”

SWE-83

α2-serien

Lista över knappar, systembitar och funktionsblock 14

14.

Lista över knappar, systembitar och funktionsblock

14.1

Lista över knappar

Tabellen nedan innehåller de knappar som används i meny- och användarprogrammet.

Ytterligare information finns i programmeringshandboken för α2.

Tabell 14.1: Lista över kontrollknappar

Knappnamn

Knappnummer

Funktion

OK

K01

Bekräfta/godkänna inmatade data, menyalternativ och programval.

Avbryta pågående operation, flytta till överordnad skärmbild eller

ESC

K02

meny.

Ansluta funktionsblock, flytta till block med högre nummer, öka

+

K03

värden.

Koppla bort funktionsblock, flytta till block med lägre nummer,

-

K04

minska värden.

Bläddra till poster med högre nummer (knappar, FB, in- och

K05

utgångar etc.).

Bläddra till poster med lägre nummer (knappar, FB, in- och utgångar

K06

etc.).

K07

Flytta åt höger i teckenfönstret, FB-program eller hoppkommando.

K08

Flytta åt vänster i teckenfönstret, FB-program eller hoppkommando.

SWE-84

α2-serien

Lista över knappar, systembitar och funktionsblock 14

14.2

Lista över systembitar

Systembiten styrs av systemet, medan kontrollbiten styrs från användarprogrammet.

14.2.1

Lista över systembitar

Tabell 14.2: Lista över systembitar

AL2-14MR-*

Systembit

Funktion

AL2-10MR-*

AL2-24MR-*

M01

Alltid PÅ.

M02

Alltid AV.

M03

Alternerade - 0,5 s PÅ, 0,5 s AV.

M04

PÅ när datafel för realtidsklocka uppkommer.

M05

PÅ när tidsschema för sommartid aktiveras.

M06

PÅ när kommunikationsfel för AS-gränssnitt uppkommer.

PÅ när kommunikationsfel för AS-gränssnittets

M07

strömförsörjning uppkommer.

PÅ när läge Stop växlar till Run i α2-styrenheten. PÅ-signalen

M08

fungerar som pulsutsignal och stängs sedan AV.

AV när läge Stop växlar till läge Run i α2-styrenheten. AV-

M09

signalen fungerar som pulsutsignal och slås sedan PÅ.

M10

"PÅ" , under dekodering av DCF77-signaler

M11

"PÅ" impuls efter en felaktig dekodering av DCF77-signaler

PÅ när CD-signalen (DCD) sätts PÅ (tar emot CD-signal från

M12

modem)

M13

PÅ när åtkomst till GSM-nätverket är möjlig.

M14

PÅ vid åtkomst av α2-styrenheten via GSM.

M15

"PÅ", när ett fel uppstått vid dekoderingen av DCF77-signaler

"PÅ", när den externa försörjningsspänningen för AL2-2DA är

M16

påslagen

SWE

M17

"PÅ", vid ett sensorfel vid I01

M18

"PÅ", vid ett sensorfel vid I02

M19

"PÅ", vid ett sensorfel vid I03

M20

"PÅ", vid ett sensorfel vid I04

M21

"PÅ", vid ett sensorfel vid I05

M22

"PÅ", vid ett sensorfel vid I06

M23

"PÅ", vid ett sensorfel vid I07

M24

"PÅ", vid ett sensorfel vid I08

SWE-85

α2-serien

Lista över knappar, systembitar och funktionsblock 14

14.2.2

Lista över kontrollbitar

Tabell 14.3: Kontrollbitar

AL2-14M

Kontrollbit

Funktion

AL2-10M

AL2-24M

PÅ: Koppla bort från AS-gränssnittsnätverk.

N01

AV: Anslut till AS-gränssnittsnätverk.

PÅ: LCD-teckenfönstrets bakgrundsbelysning är AV.

N02^*1

AV: Bakgrundsbelysningen styrs av inställningen "Light Time" i

menyn.

PÅ: LCD-teckenfönstrets bakgrundsbelysning är PÅ.

N03^*1

AV: Bakgrundsbelysningen styrs av inställningen "Light Time" i

menyn.

PÅ: Användarskärmen styrs via inställning av "Display Manager"

N04

med AL-PCS/WIN-E.

AV: Användarskärmen styrs med användarprogrammet.

*1 När både N02 och N03 är PÅ, är bakgrundsbelysningen PÅ, eftersom N03 ges högst

prioritet.

SWE-86

α2-serien

Lista över knappar, systembitar och funktionsblock 14

14.3

Lista över funktionsblock

Ytterligare information om funktionsblock finns i programmeringshandboken för α2-serien .

Tabell 14.4: Lista över funktionsblock

Funktionsblock

Erforde

rligt

minnes

AL2-14MR-*

Funktion

AL2-10MR-*

Namn

Symbol

utrym

AL2-24MR-*

me

(byte)

Utgången är PÅ när alla ingångar är PÅ.

AND

AND

19

Ingångar som inte används anses vara

PÅ.

Utgången är PÅ när minst en ingång är

OR

OR

19

PÅ. Ingångar som inte används anses

vara AV.

Icke-grind eller inverterare, som

NOT

NOT

10

"spegelvänder" AV till PÅ och tvärtom.

Exklusiv eller-grind, dvs. utgången är PÅ

XOR

XOR

13

när endast en av två ingångar är PÅ.

Negerad och-grind, dvs. utgången är AV

NAND

NAND

19

endast när alla ingångar är PÅ. Ingångar

som inte används anses vara PÅ.

Negerad eller-grind, dvs. utgången är AV

NOR

NOR

19

när minst en ingång är PÅ. Ingångar som

inte används anses vara AV.

Logisk ekvation med AND, OR, XOR och

Boolsk

BL

*1

NOT.

Låser ett relä i läge SET (ställ) eller

Ställ/återställ

SR

14

RESET (återställ), prioriterar ställ eller

återställ.

Skickar en puls vid framflank, bakflank

Puls

PL

10

eller båda flankerna.

Utgången växlar mellan PÅ och AV vid

Alternering

AL

13

varje inkommande puls.

Fördröjer en signals framflank, bakflank

Fördröjning

DL

19

eller båda flanker.

SWE

Skickar en enstaka puls, styrd av tids- eller

Enkelpuls

OS

17

insignal, återställningsstift finns.

Skickar ett pulståg PÅ/AV antal gånger,

Pulståg

FL

19

repetitioner, varaktighet eller kontinuerligt.

Utnyttjar realtidsklockan för att slå PÅ eller

Tidsstyrd

TS

*2

AV utgången, datumstyrt eller enligt

omkopplare

rullande veckoschema.

Utnyttjar realtidsklockan för att slå PÅ eller

AV utgången, datumstyrt eller enligt

Tidsstyrd

veckoschema.

omkopplare

TSm

*2

Funktionsblocket kan ställas in i

Underhåll

huvudmenyn "Parameter" via knapparna

på kontrollpanelen.

Räknar uppåt vid pulser, kan återställas

Räknare

CN

16

med signal.

Uppåt/nedåt-

Räknar uppåt eller nedåt, ställ in ett värde

UD

22

räknare

vid vilket utsignalen skall slås PÅ.

SWE-87

α2-serien

Lista över knappar, systembitar och funktionsblock 14

Tabell 14.4: Lista över funktionsblock

Funktionsblock

Erforde

rligt

minnes

AL2-14MR-*

Funktion

AL2-10MR-*

Namn

Symbol

utrym

AL2-24MR-*

me

(byte)

Jämför två värden med avseende på

Jämför

CP

17

<,>,=,<=,>=,<>

(analoga eller

direktinställda värden eller FB-värden).

Offset och

Manipulerar analoga värden, y = A/B∗x +

OG

22

förstärkning

C, ställ in övre och nedre gränsvärden.

Meddelande- och datavisning i LCD-

Visning

DP

*3

teckenfönstret.

Jämför ett värde med en uppsättning

Zonjämförelse

ZC

20

värden (analoga eller direktinställda

värden eller FB-värden).

Slår PÅ en insignal vid högt värde och slår

Schmittrigger

ST

19

AV vid lågt värde (eller tvärtom).

Timräknare

HM

19

Räknar antalet timmar signalen varit PÅ.

Signalväxlingsfrekvensen (på/av) mäts

Hastighetsdete

under en inställd tid. Frekvensen jämförs

SPD

25

ktering

med ett intervall och utsignalen slås PÅ/

AV enligt resultatet.

När detta funktionsblock körs, läggs ett

kontinuerligt pulståg ut.

Pulsvidds-

PWM

16

Pulskaraktäristiken definieras som

modulering

pulslängd (direktinställd, analog, FB-

värden) och cykeltid.

Utgången växlar mellan PÅ och AV vid

varje inkommande puls. Utgångens

senaste status bibehålls när

Bibehållande

RAL

13

strömförsörjningen slås AV och PÅ.

alternerande

Utgångens senaste status går dock

förlorad då α2-styrenheten försätts i läge

Stop.

Addition

ADD

20

y = A + B

Subtraktion

SUB

20

y = A - B

Multiplikation

MUL

20

y = A × B

Division

DIV

20

A ÷ B = q, r (kvot och rest)

Ekvationer med +, −, ×, ÷, % och valda

Beräkning

CAL

*4

data.

Skiftfunktion. När insignalen "SFT" tas

emot, läggs senaste status för signal "I"

Skift

SFT

19

ut.Vid 8-bitars skift, skall

skiftfunktionsblocket köras 8 gånger.

Innehållet i LCD-teckenfönstret skickas

GSM SMS

SMS

*5

som SMS-meddelande.

Mottagande

SMR

*7

Utgång ändrad för kortmeddelande

textmeddelande

SWE-88

α2-serien

Lista över knappar, systembitar och funktionsblock 14

Tabell 14.4: Lista över funktionsblock

Funktionsblock

Erforde

rligt

minnes

AL2-14MR-*

Funktion

AL2-10MR-*

Namn

Symbol

utrym

AL2-24MR-*

me

(byte)

Utgång ändrad för kortmeddelande

Mottagande

Funktionsblocket kan ställas in i

textmeddelande

SMRm

*7

huvudmenyn "Parameter" via knapparna

Underhåll

på kontrollpanelen.

Calling Line Identification Presentation

Samtalsskydd

CD

30

(CLIP) Telefonnummerskydd

Calling Line Identification Presentation

(CLIP) Telefonnummerskydd

Samtalsskydd

CDm

30

Funktionsblocket kan ställas in i

Underhåll

huvudmenyn "Parameter" via knapparna

på kontrollpanelen.

Slumpmässig

En enstaka puls av slumpmässig

ROS

19

enkelpuls

varaktighet skickas ut.

Fördröjd

En enstaka puls skickas ut efter

DOS

20

enkelpuls

fördröjning.

Fördröjd

Efter fördröjning växlar utgången mellan

DAL

16

alternerande

PÅ och AV vid varje inkommande puls.

Låser ett relä i läge SET (ställ) eller

RESET (återställ), prioriterar ställ eller

återställ. Utgångens senaste status

Bibehållande

bibehålls när strömförsörjningen slås AV

RSR

14

Ställ/återställ

och PÅ.

Utgångens senaste status går dock

förlorad då α2-styrenheten försätts i läge

Stop.

PID-funktionsblocket är α2-

implementationen av PID - en

kontrollmetod som används för att få stabil

SWE

PID-reglering

PID

52

kontroll över en systemvariabel. Den är

utrustad med en automatisk

avstämningsfunktion som automatiskt

justerar funktionsblockets parametrar för

angiven applikation.

Den analoga utgångsfunktionen tar emot

ett digitalt värde och sänder ut

Analoga utdata

AO

17

motsvarande analog spänning eller ström

till en vald kanal på AL2-2DA-modulen.

Detta funktionsblock styr vilken skärmbild

som visas i LCD-teckenfönstret.

Funktionsblocket kan bara ställas in

Visningskontroll

CDP

*6

programmet i AL-PCS/WIN-E.

När styrbiten N04 är PÅ, går det att styra

vilken skärmbild som visas.

SWE-89

α2-serien

Lista över knappar, systembitar och funktionsblock 14

Tabell 14.4: Lista över funktionsblock

Funktionsblock

Erforde

rligt

minnes

AL2-14MR-*

Funktion

AL2-10MR-*

Namn

Symbol

utrym

AL2-24MR-*

me

(byte)

Detta anslutningsfunktionsblock är ett

internt funktionsblock som används för att

visa hur mycket minne som används av

systembitar, AS-gränssnitt och

funktionsknappar. Det visas inget

Anslut

_B

10

funktionsblock, varken på skärmen eller

som utnyttjat i dialogrutan "Memory

Configuration Usage". Syftet är endast att

beräkna hur mycket minne som används

av de i listorna angivna bitarna.

Styr externa enheter via reläer och

Systemutgångar

Out

10

transistorer.

*1 Antal använda byte = 19 + 1 × (tecken i ekvationen)

*2 Antal använda byte = 8 + 4 × (antal tidstyrda omkopplare)

*3 Antal använda byte styrs av visad funktion

Tabell 14.5: Visad funktion och antal använda byte

Visad funktion

Antal byte, α2-styrenhet

Tecken

16 + 1 × (varje visat tecken)

Analog,

Värde

17

funktionsblocksvärde

Diagram

23

Klockslag, datum

14

Tidsstyrd omkopplare

17

*4 Antal använda byte = 30 + 1 × (tecken i ekvationen)

*5 Antal använda byte = 12 + 1 × (tecken i e-postadress)

*6 Antal använda byte = 32 + 3 × (antal skärmbilder)

*7 Antalet använda bytes = 37 + (antalet tecken i setup-kommandot)

SWE-90

Content      ..     15      16      17
