α2 Simple Application Controller. Manual in 6 languages (2018)

α2-serien

Riktlinjer för användarsäkerhet och skydd av utrustning

I den här handboken finns anvisningar för hur du använder styrenheterna i α2-serien.

Handboken vänder sig i första hand till utbildad och kompetent personal. Sådan personal

definieras enligt nedan.

a) Tekniker som är ansvariga för planering, konstruktion och tillverkning av automatisk

utrustning i vilken utrustningen som beskrivs i denna handbok används, och som har för

arbetet erforderlig kompetens och behörighet enligt lokala och nationella bestämmelser.

Sådana tekniker skall vara fullt insatta i alla säkerhetsfrågor rörande automatisk

utrustning.

b) Driftsättnings- och servicetekniker med för sin arbetsuppgift erforderlig kompetens och

behörighet enligt lokala och nationella bestämmelser. Sådana tekniker skall dessutom

ha kompetens för användning och underhåll av den kompletta produkten. Detta innebär

också att vara helt insatt i all dokumentation för den aktuella produkten. Allt underhåll

skall utföras enligt gällande säkerhetsregler och -praxis.

c) All personal som använder den kompletta utrustningen och som har erforderlig

utbildning för att använda den på ett säkert och kontrollerat sätt, i enlighet med gällande

säkerhetsregler och -praxis. Sådana operatörer skall dessutom vara helt insatta i den

dokumentation som gäller drift av den kompletta utrustningen.

Obs: Obs: Termen "komplett utrustning" avser av tredje part tillverkad utrustning, i vilken

produkterna som beskrivs i denna handbok ingår.

Vid rengöring, torka med en torr trasa utan kemikalier.

Symboler som används i handboken

I den här handboken används symboler för att markera information som rör användarens

personliga säkerhet och skydd av utrustningen. Det är viktigt att du läser och förstår de

anvisningar som ledsagas av dessa symboler. De olika symbolerna är sammanställda nedan,

tillsammans med en kort förklaring av deras respektive betydelse.

Maskinvaruvarningar

1) Denna symbol betyder att den aktuella faran KOMMER ATT orsaka person- och

maskinskada.

2) Denna symbol betyder att den aktuella faran KAN KOMMA ATT orsaka person-

SWE

och maskinskada.

3) Denna symbol markerar sådant som kan kräva ytterligare förklaring.

Programvaruvarningar

4) Denna symbol betyder att särskild uppmärksamhet eller försiktighet krävs vid

användning av det aktuella programelementet.

5) Denna symbol markerar sådant som programanvändaren behöver vara särskilt

medveten om.

6) Denna symbol markerar sådant som kan kräva ytterligare förklaring.

SWE-iii

α2-serien

• Mitsubishi Electric är under inga omständigheter ersättningsskyldigt eller ansvarigt för

följdskador som kan uppstå till följd av installation eller användning av utrustningen.

• Alla exempel och scheman i handboken är avsedda endast som hjälp att förstå texten, inte

för att garantera utrustningens funktion. Mitsubishi Electric är inte ansvarigt för följderna av

verklig användning av utrustningen, baserad på dessa åskådningsexempel.

• Vid hanteringar som kan förorsaka livsfarliga tillstånd eller kräver en hög disposition,

vänligen kontakta behörig Mitsubishi Electric filial.

Lista över handböcker

Handbokens

Handbokens benämning

Beskrivning

nummer

I den här handboken finns anvisningar för

α2 Maskinvaruhandbok

JY992D97301

anslutning och installation av samt tekniska data

(den här handboken)

för styrenheterna i α2-serien.

α2 Programming Manual

I den här handboken finns anvisningar och

JY992D97101

förklaringar rörande styrenheterna i α2-serien.

I den här handboken finns anvisningar för

α Software Manual

{

JY992D74001

användning av programmeringsverktyget AL-

PCS/WIN-E.

α2 Series Communication

I den här handboken finns anvisningar för

{

JY992D97701

inställning, meddelanden, bittilldelningar etc. för

User’s Manual

kommunikation med styrenheterna i α2-serien.

I den här handboken finns anvisningar för

α2 Installationshandbok

JY992D97501

maskinvaruinstallation av styrenheterna i α2-

serien.

I den här handboken finns anvisningar för

AL2-4EX, AL2-4EX-A2,

maskinvaruinstallation av

AL2-4EYR, AL2-4EYT

JY992D97401

utbyggnadsmodulerna AL2-4EX, AL2-4EX-A2,

Installationshandbok

AL2-4EYR och AL2-4EYT.

AL2-EEPROM-2

I den här handboken finns anvisningar för

JY992D96801

Maskinvaruhandbok

maskinvaruinstallation av AL2-EEPROM-2.

AL2-2DA

I den här handboken finns anvisningar för

JY997D09301

Installationsanvisning

maskinvara och installation av AL2-2DA.

AL2-2PT-ADP

I den här handboken finns anvisningar för

JY997D09401

Installationsanvisning

maskinvara och installation av AL2-2PT-ADP.

AL2-2TC-ADP

I den här handboken finns anvisningar för

JY997D09501

Installationsanvisning

maskinvara och installation av AL2-2TC-ADP.

AL-232CAB

I den här handboken finns anvisningar för

JY992D76001

Maskinvaruhandbok

maskinvaruinstallation av AL-232CAB.

AL2-GSM-CAB

I den här handboken finns anvisningar för

JY992D97201

Maskinvaruhandbok

maskinvaruinstallation av AL2-GSM-CAB.

I den här handboken finns

AL-ASI-BD, AL2-ASI-BD

maskinvaruanvisningar för anslutning och

JY992D81402

Maskinvaruhandbok

installation av samt tekniska data etc. för AL-

ASI-BD och AL2-ASI-BD.

~ Se dessa handböcker.

{ Se dessa handböcker vid behov.

Se dessa handböcker vid behov. Deras innehåll ingår också som del i α2

Maskinvaruhandbok.

SWE-iv

α2-serien

Förkortningar

I den här handboken används följande förkortningar:

• AL-PCS/WIN-E-programmeringsgränssnitt betecknas VLS-maskinvara eller

"programmeringsgränssnitt".

• För styrenheter α2-serien används begreppen "α2-serie", "α2-styrenhet" eller

"huvudenhet".

• Funktionsblock förkortas "FB".

• "FBD" är förkortningen för funktionsblockdiagram

• In- och utgångar förkortas "E/A".

• En Personal Computer betecknas "PC".

• "Windows" är den generella beteckningen för operativsystemenen Microsoft Windows^®,

Windows^® 95, Windows^® 98, Windows^® Me, WindowsNT^® Workstation 4.0, Windows^®

2000, Windows^® XP och Windows Vista^®.

Tillämpning av inregistrerade varumärken och varumärken

• Microsoft Windows^®, Windows^®

95, Windows^® 98, Windows^® Me, WindowsNT^®

Workstation 4.0, Windows^® 2000, Windows^® XP och Windows Vista^® är inregistrerade

varumärken eller varumärken från Microsoft Corporation i Förenta Staterna och/eller

andra länder.

• De firma- och produktnamn som nämns i den här handboken är respektive firmas

inregistrerade varumärke eller varumärke.

SWE

SWE-v

α2-serien

Innehållsförteckning

Riktlinjer för användarsäkerhet

SWE-iii

1. Inledning

SWE-1

1.1

Egenskaper och funktioner hos α2-serien

SWE-2

1.2

Modeller

SWE-3

1.3

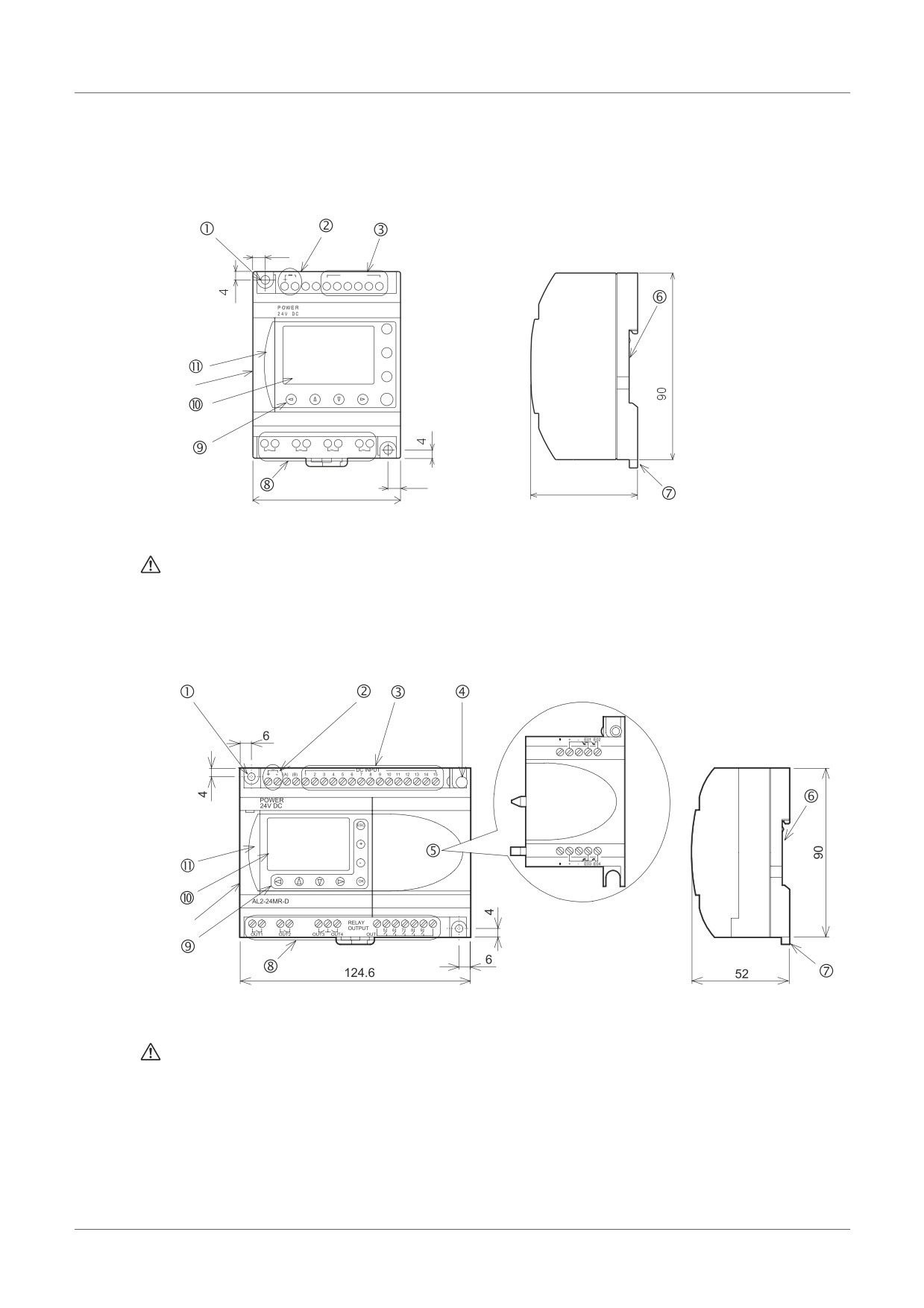

Mått och benämningar

SWE-4

1.4

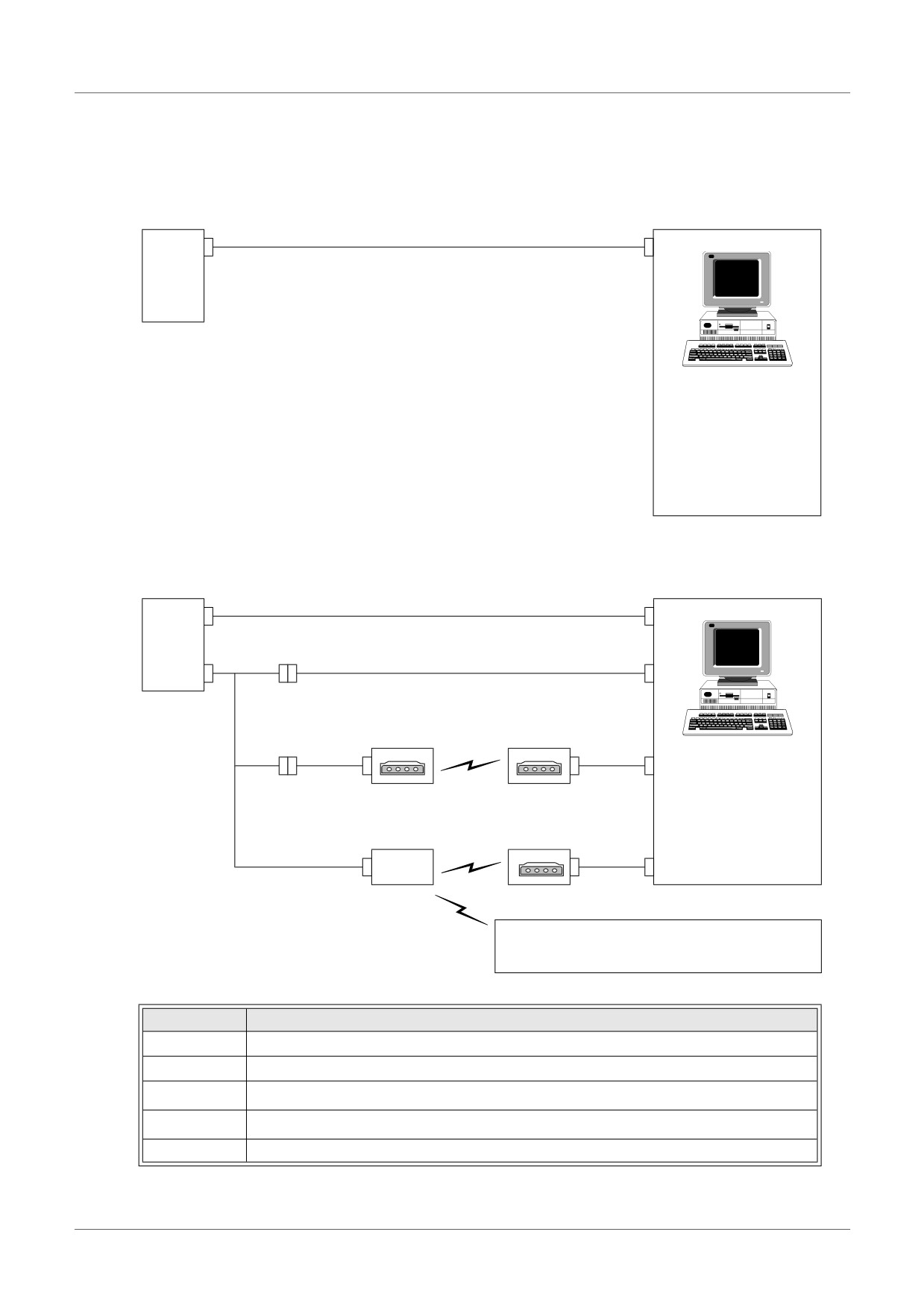

Systemkonfiguration

SWE-6

1.5

Lista på versioner

SWE-7

1.6

Kompatibla programmeringsgränssnitt

SWE-7

2. Tekniska data

SWE-8

2.1

Strömförsörjningskrav

SWE-8

2.2

Ingångsdata

SWE-9

2.3

Data för utgångar

SWE-11

2.4

Allmänna data

SWE-12

3. Installation

SWE-14

3.1

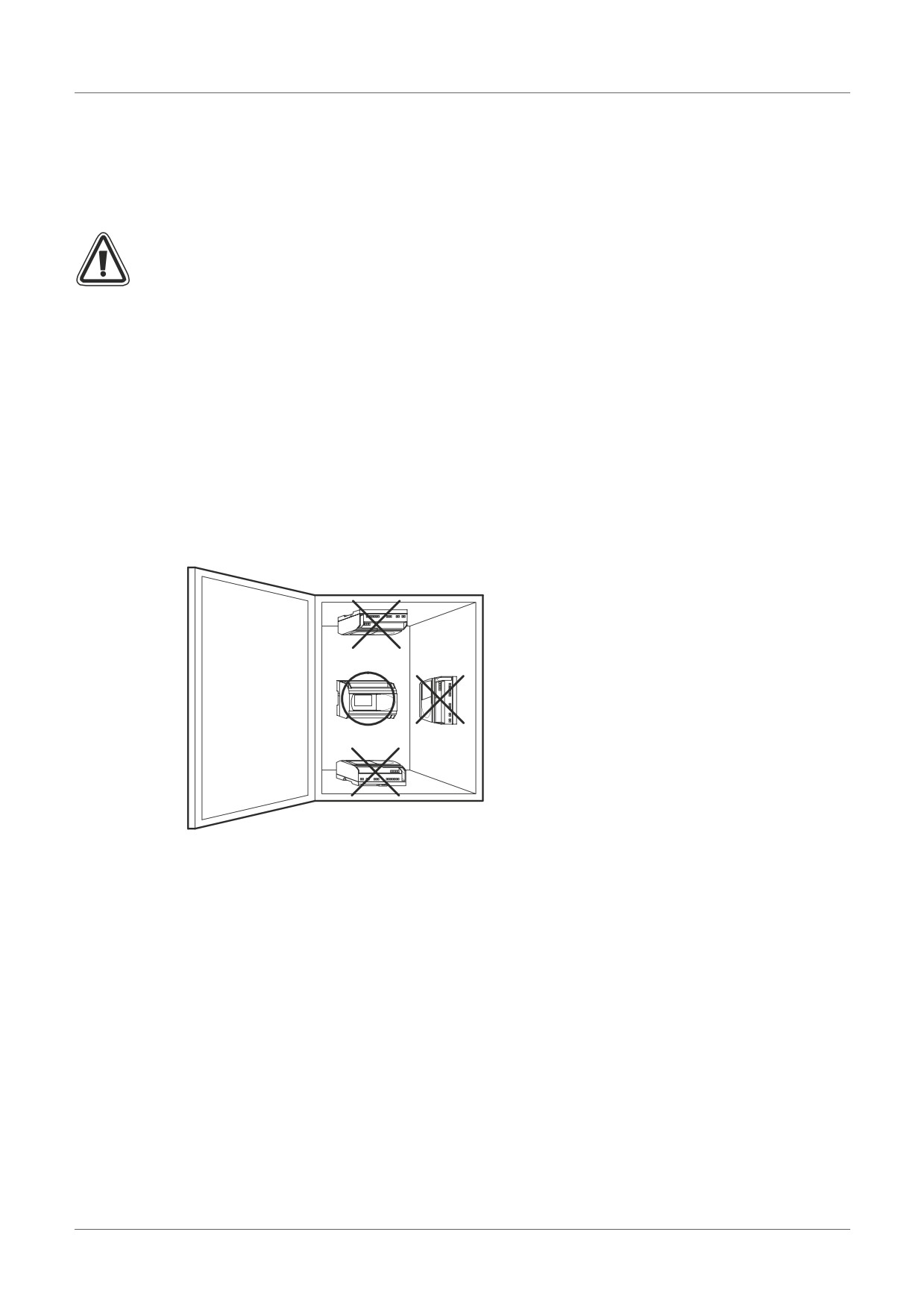

Installations- och monteringsanvisningar

SWE-14

3.2

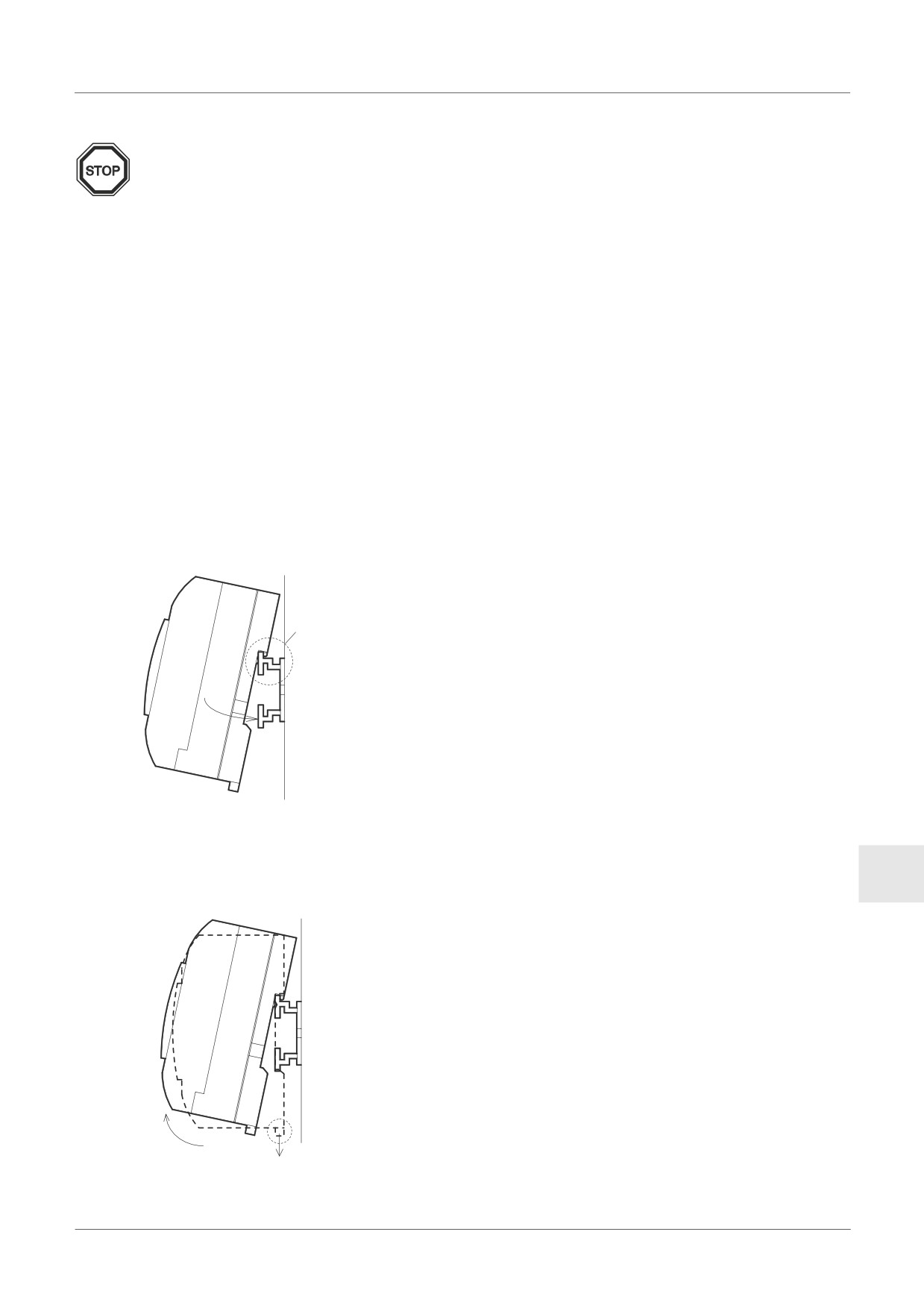

Montering av huvudenheten på DIN-skena

SWE-15

3.2.1

Montering

SWE-15

3.2.2

Demontering

SWE-15

3.3

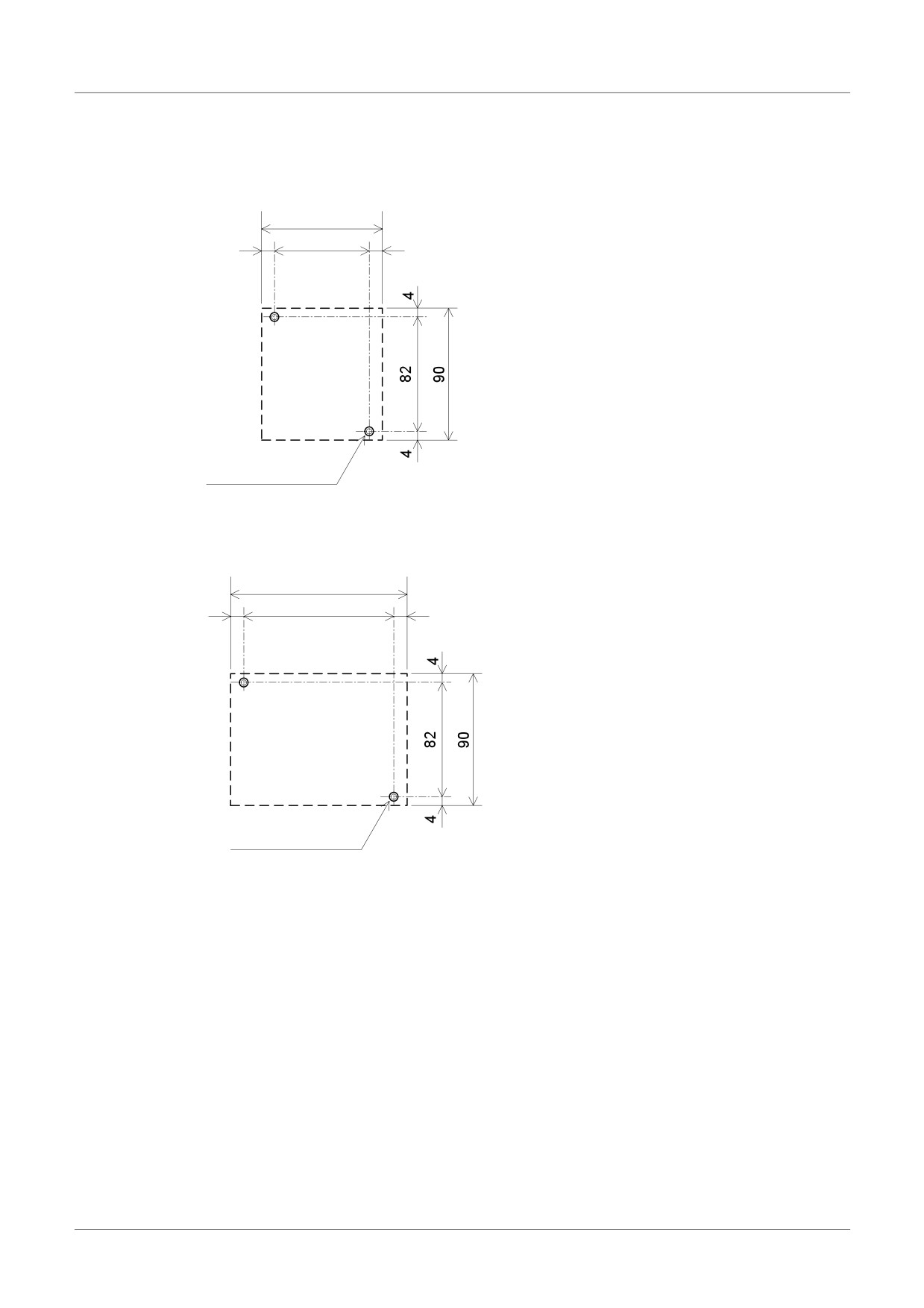

Direktmonteing av huvudenheten

SWE-16

3.4

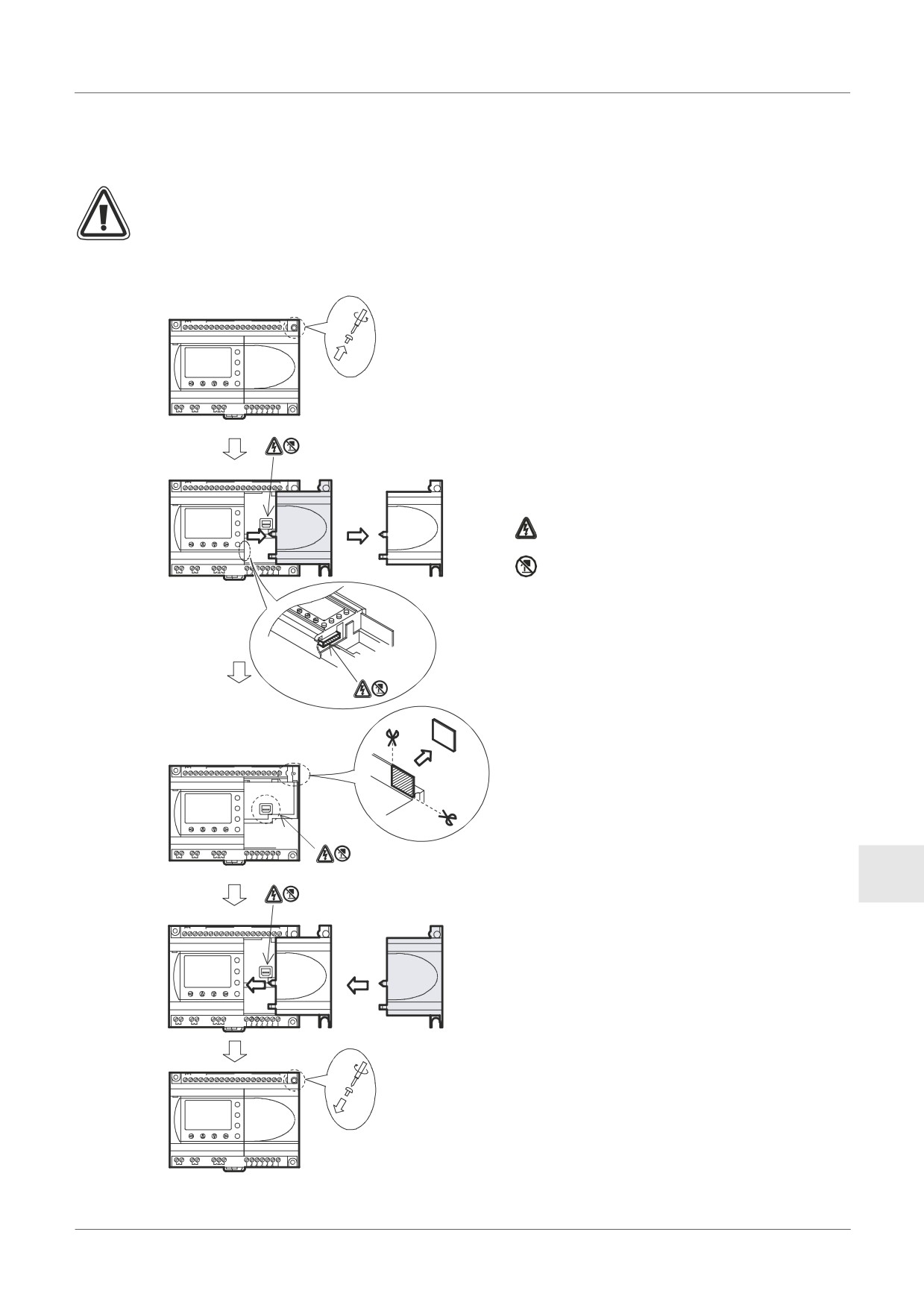

Installation av utbyggnadsmodul(AL2-14MR-*,AL2-24MR-*)

SWE-17

4. Anslutning och kablage

SWE-18

4.1

Installations- och kablageanvisningar

SWE-18

4.2

Ledararea

SWE-19

4.3

Strömförsörjning

SWE-20

4.4

Växelströmsförsörjning och ingångskablage

SWE-21

4.4.1

Växelströmsförsörjning och ingångskablage

SWE-21

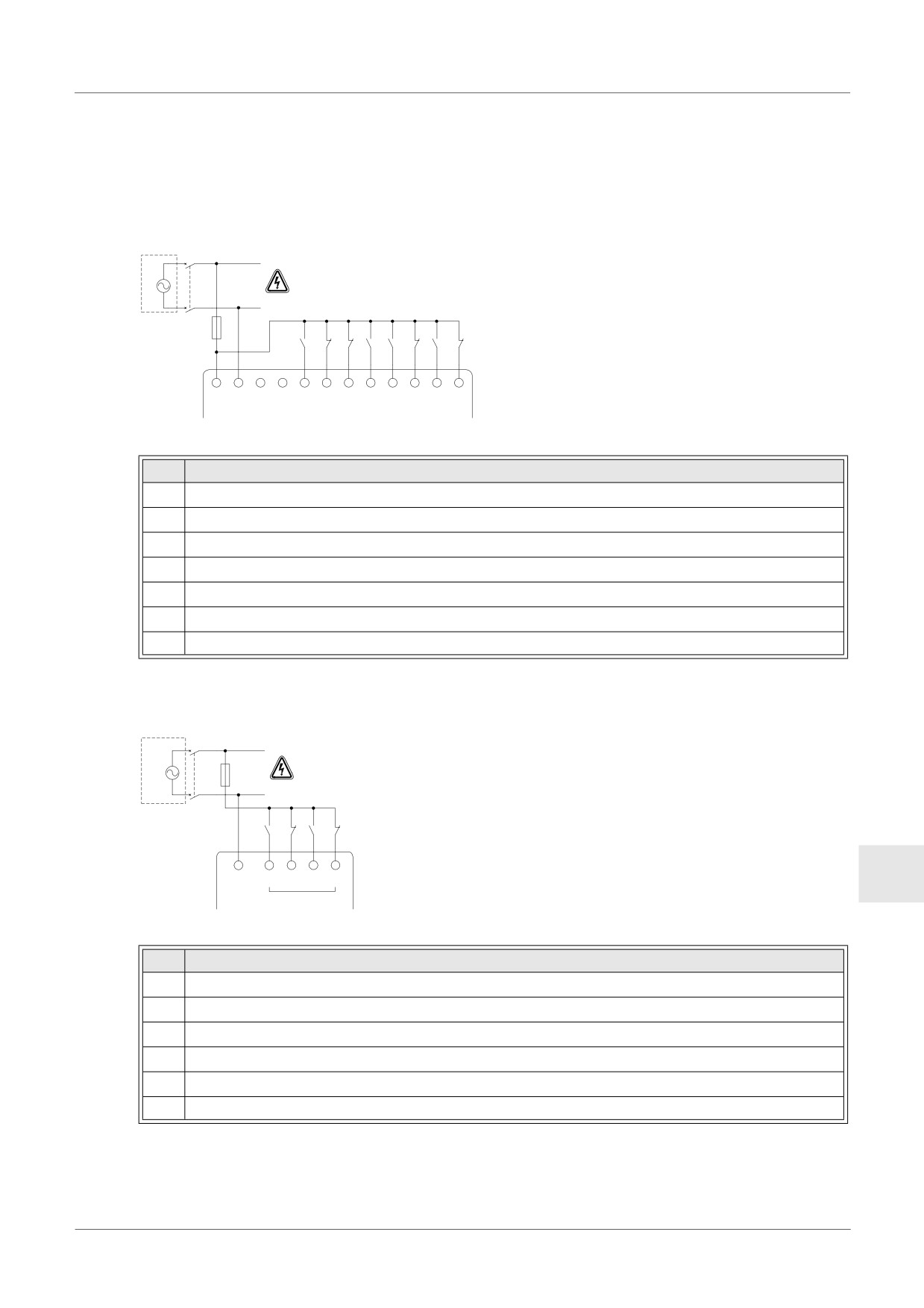

4.4.2

Ingångskablage, AL2-4EX-A2

SWE-21

SWE

4.5

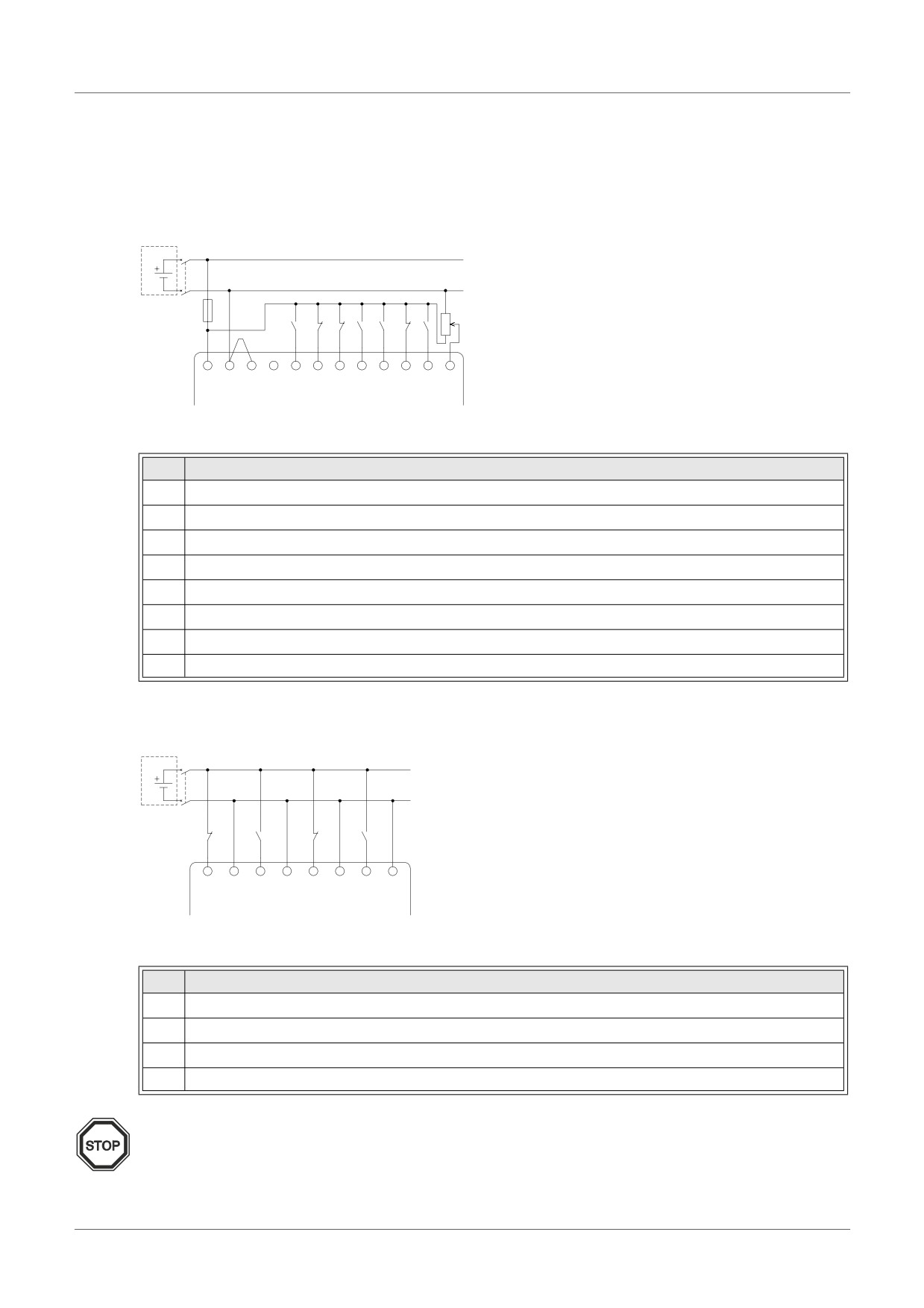

Likströmsförsörjning och ingångskablage

SWE-22

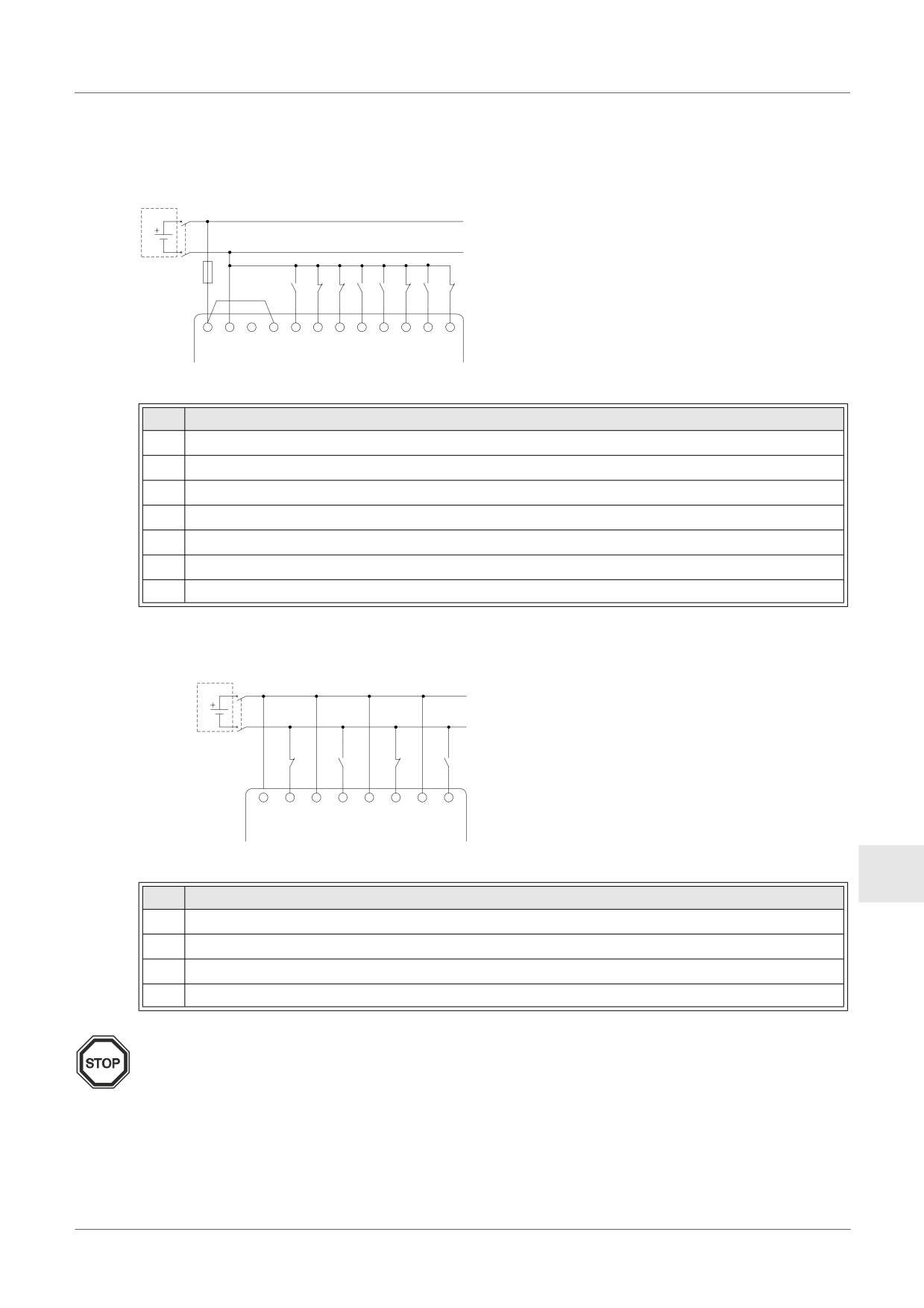

4.5.1

Kretsschema för likströmsförsörjning och source-ingång (gemensam +)

SWE-22

4.5.2

Kretsschema för source-ingångskablage (gemensam +), AL2-4EX

SWE-22

4.5.3

Kretsschema för likströmsförsörjning och sink-ingång (gemensam -)

SWE-23

4.5.4

Kretsschema för sink-ingångskablage (gemensam -), AL2-4EX

SWE-23

4.6

Kretsschema utgångsrelä och transistor

SWE-24

4.6.1

Kretsschema för reläutgång huvudenhet (växelström och/eller likström)

SWE-24

4.6.2

Kretsschema för reläutgång AL2-4EYR (växelström och/eller likström)

SWE-25

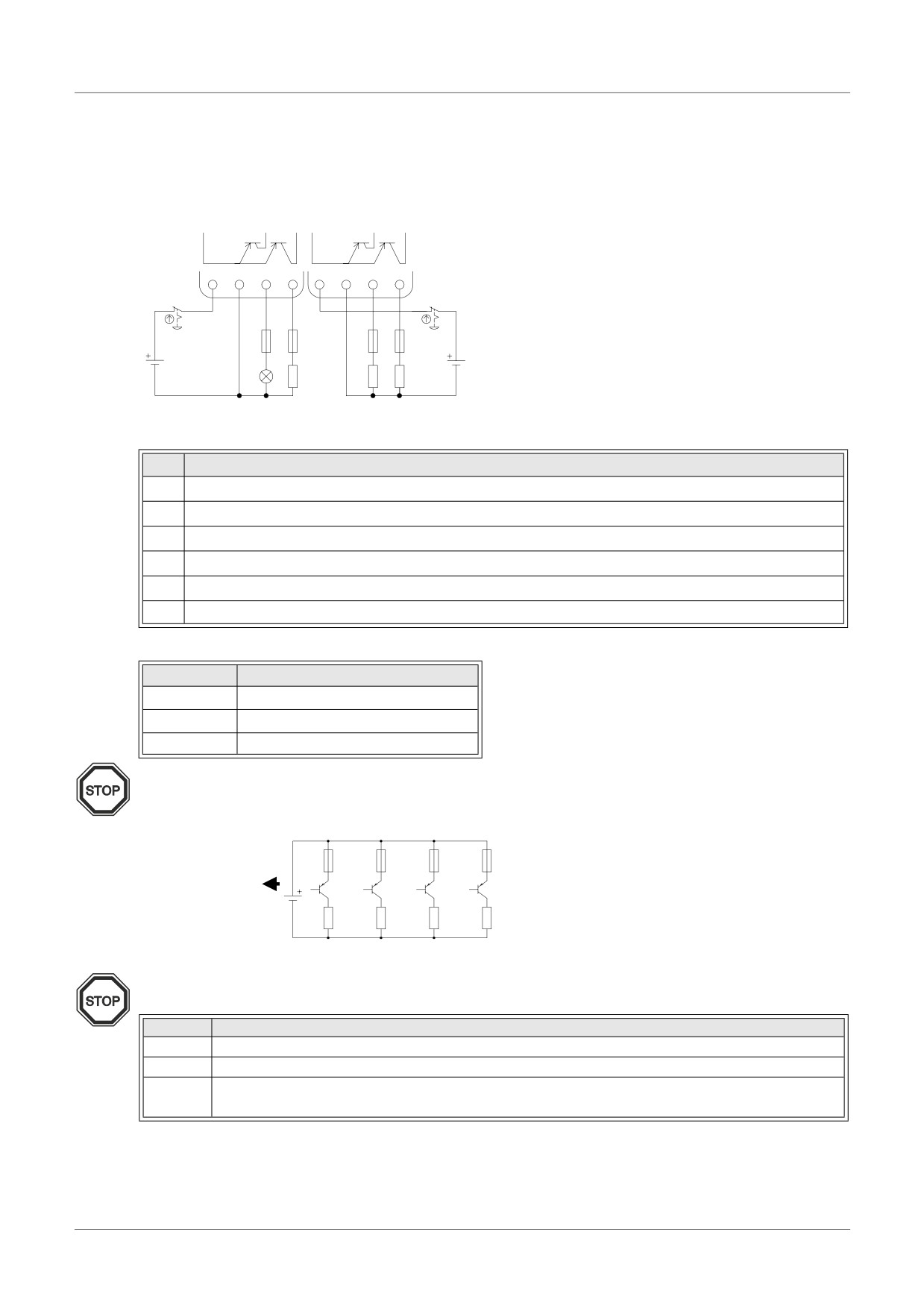

4.6.3

Kretsschema för transistorutgång (endast source eller gemensam +),

AL2-4EYT

SWE-26

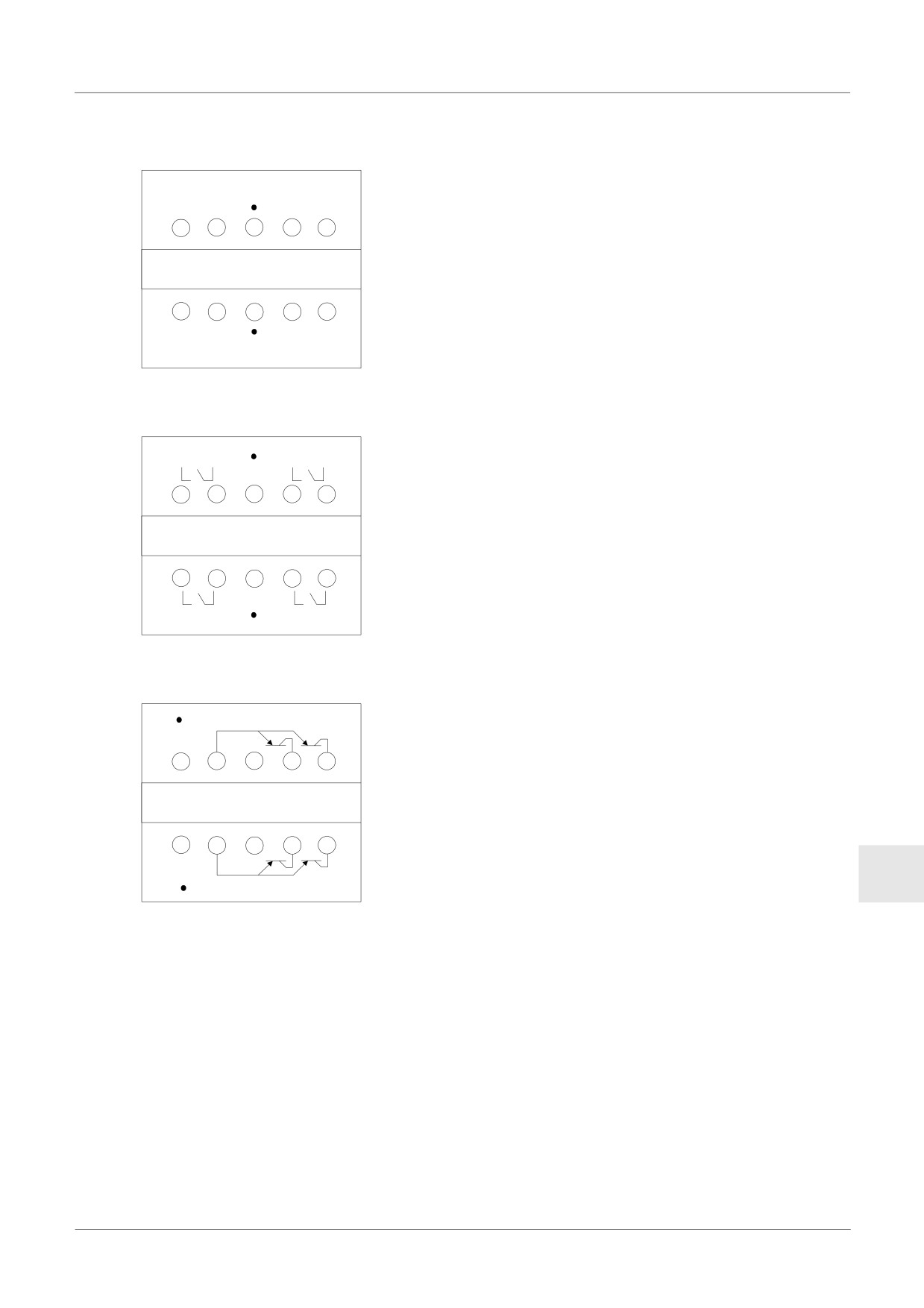

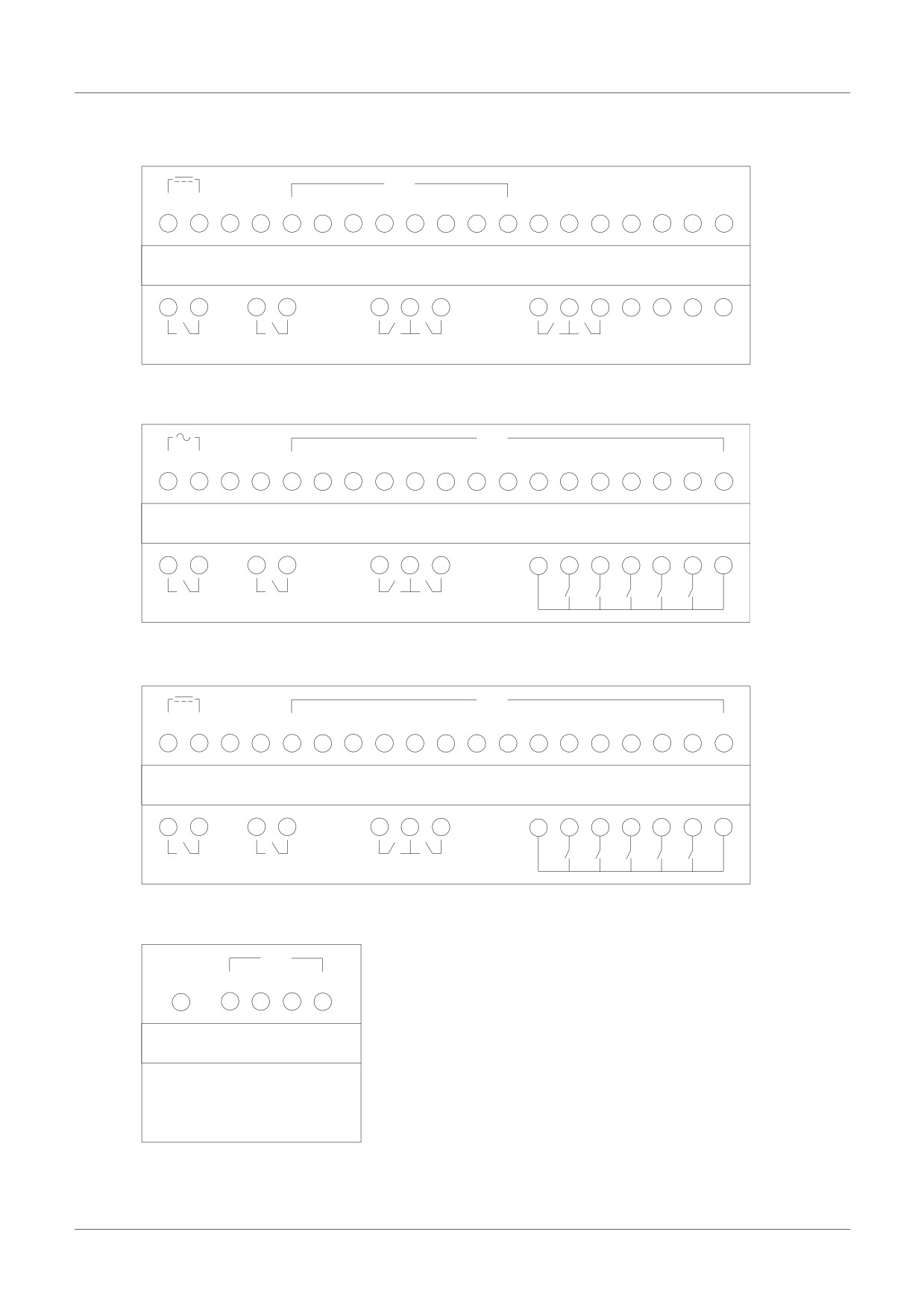

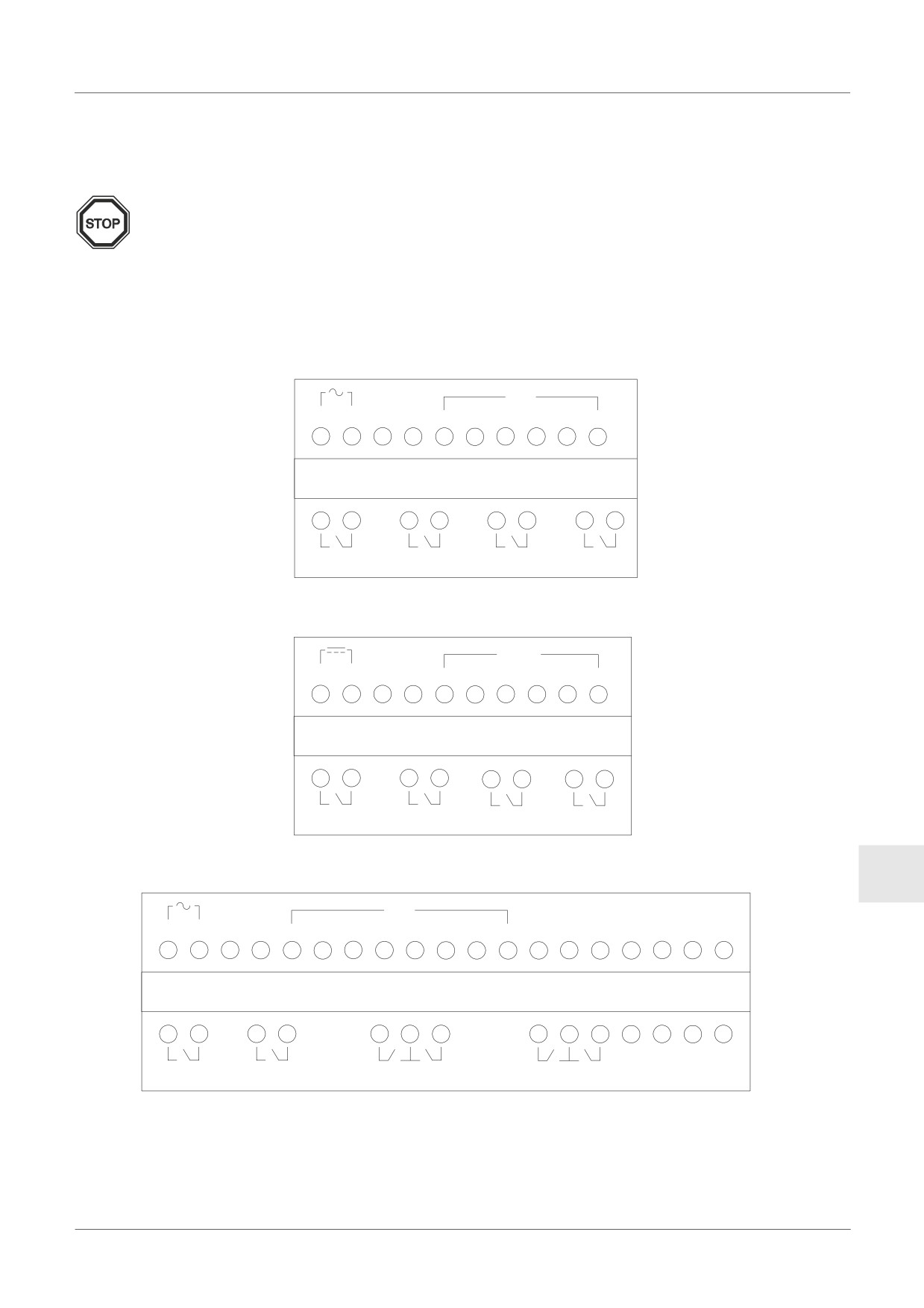

5. Plintlayout

SWE-27

6. AL2-EEPROM-2

SWE-30

6.1

Installation

SWE-31

SWE-vii

α2-serien

7. AL-232CAB

SWE-32

7.1

Inledning

SWE-32

7.1.1

Yttre mått

SWE-32

7.2

Ansluten till AL-232CAB-kabel

SWE-33

8. AL2-GSM-CAB

SWE-36

8.1

Inledning

SWE-36

8.1.1

Yttre mått

SWE-36

8.1.2

Systemkonfiguration med AL2-GSM-CAB

SWE-37

8.2

Installation

SWE-38

8.3

Fjärrunderhåll via modem

SWE-40

8.3.1

Rekommenderade modem

SWE-40

8.3.2

RS-232C rak kabel mellan modem och AL2-GSM-CAB

SWE-40

8.3.3

Modeminställning

SWE-41

9. AL2-ASI-BD (AL2-14MR-*, AL2-24MR-*)

SWE-44

9.1

Inledning

SWE-44

9.1.1

Yttre mått

SWE-44

9.1.2

Systemkonfiguration

SWE-45

9.2

Tekniska data

SWE-45

9.3

Kabelanslutning och Installation

SWE-46

9.3.1

Installation

SWE-46

9.3.2

Anslutning och kablage

SWE-47

9.4

Slavadressinställning och diagnostik

SWE-47

9.4.1

Slavadressinställning

SWE-47

9.4.2

Tillämpliga felkontroller

SWE-47

10.DCF77-radioklocka

SWE-48

10.1 Översikt

SWE-48

10.2 Systemkonfiguration

SWE-48

10.3 Tekniska data

SWE-49

10.4 Anslutning

SWE-50

10.4.1 Kablage

SWE-50

10.4.2 Installation av DCF77 från α2-displayen

SWE-51

10.4.3 Automatisk start

SWE-52

10.4.4 Automatiskt stopp

SWE-52

10.4.5 Verifiering av mottagen tid

SWE-52

11.AL2-2DA (AL2-14MR-*, AL2-24MR-*)

SWE-54

11.1 Översikt

SWE-55

11.1.1 Yttre mått

SWE-55

11.1.2 Systemkonfiguration

SWE-55

11.2 Tekniska data

SWE-56

11.3 Installation och kablage

SWE-57

11.3.1 Installation

SWE-57

11.3.2 Kablage

SWE-58

11.3.3 Feldiagnos

SWE-59

SWE-viii

α2-serien

12.AL2-2PT-ADP

SWE-60

12.1 Översikt

SWE-61

12.1.1 Yttre mått

SWE-61

12.2 Systemkonfiguration

SWE-61

12.3 Tekniska data

SWE-62

12.4 Installation och kablage

SWE-64

12.4.1 Installation

SWE-64

12.4.2 Kablage

SWE-65

12.4.3 Val av måttenhet för temperaturen

SWE-66

12.4.4 Offsetavstämning

SWE-67

12.4.5 Avstämning av förstärkningen

SWE-68

12.4.6 Finavstämning av offset

SWE-70

12.4.7 Feldiagnos

SWE-71

13.AL2-2TC-ADP

SWE-72

13.1 Översikt

SWE-73

13.1.1 Yttre mått

SWE-73

13.2 Systemkonfiguration

SWE-73

13.3 Tekniska data

SWE-74

13.4 Installation och kablage

SWE-76

13.4.1 Installation

SWE-76

13.4.2 Kablage

SWE-77

13.4.3 Val av måttenhet för temperaturen

SWE-78

13.4.4 Offsetavstämning

SWE-79

13.4.5 Avstämning av förstärkningen

SWE-81

13.4.6 Finavstämning av offset

SWE-82

13.4.7 Feldiagnos

SWE-83

14.Lista över knappar, systembitar och funktionsblock

SWE-84

14.1 Lista över knappar

SWE-84

14.2 Lista över systembitar

SWE-85

14.2.1 Lista över systembitar

SWE-85

14.2.2 Lista över kontrollbitar

SWE-86

14.3 Lista över funktionsblock

SWE-87

15.Diagnostik

SWE-91

SWE

15.1 Ingångsstatusfel

SWE-92

15.2 Utgångsstatusfel

SWE-92

15.3 TOP MENU visas inte

SWE-93

15.4 Det går inte att gå över till driftläge

SWE-94

15.5 Felaktiga klockdata

SWE-94

15.6 Ett frågetecken, ?, visas i teckenfönstret

SWE-94

15.7 Kontrollknapparna fungerar inte

SWE-95

15.8 LCD-fel

SWE-96

15.9 Minneskassetten fungerar inte korrekt

SWE-96

15.10Kommunikationen med AS-gränssnittets mastermodul fungerar inte

SWE-97

15.11Kommunikationen med AL-PCS/WIN-E fungerar inte

SWE-98

SWE-ix

α2-serien

Inledning 1

Inledning

α2-serien är en lättanvänd serie styrenheter för tillämpningar i bostäder, kontor och industri.

Styrenheten till/från-reglerar den anslutna utrustningen enligt funktionsblockprogrammet.

Förklaringar till anvisningarna och driften av huvudenheten finns i programmeringshandboken

för α2. Programmeringsgränssnittet AL-PCS/WIN-E förklaras i α2-seriens

programvaruhandbok.

Användningsområden

α2-serien är avsedd för automatisering av till exempel de nedan uppräknade systemen.

- Belysningssystem, luftkonditioneringssystem och vattensystem.

- Portöppning och portstängning.

- Lågkritiska säkerhetssystem.

- Utfodring av husdjur och sällskapsdjur.

- Övervakning av kreaturshagar och växthus.

α2-serien är emellertid inte avsedd för de nedan uppräknade tillämpningarna. Kontakta en

Mitsubishi-återförsäljare för mer information.

- System med höga tillförlitlighetskrav, t.ex. kärnkraftverk, järnvägar, flygtrafiksystem,

fordon, förbränningsanläggningar och medicinsk utrustning.

- System vars säkra funktion är livsavgörande.

SWE

SWE-1

α2-serien

Inledning 1

1.1

Egenskaper och funktioner hos α2-serien

1) Visning av meddelanden och funktionsblockdata.

α2-serien kan visa driftstatus och larmmeddelanden i ett LCD-teckenfönster. Den kan visa

meddelanden enligt nedan via användarteckenfönstrets funktionsblock. De visade timer-

och räknarvärdena kan ändras i läge RUN.

- Antal tecken i LCD-teckenfönstret: 12 tecken × 4 rader.

- Visade poster: Meddelande, aktuellt eller inställt värde för timer eller räknare, analoga

värden etc.

2) Programmering i dator är snabb och enkel.

Med programmeringsgränssnittet AL-PCS/WIN-E för Windows kan du skriva och spara

program. Programmering kan ske i ett grafiskt gränssnitt där du med hjälp av linjer förbinder

olika funktionsblock på en programmeringsskärmbild.

Det går också att programmera direkt med hjälp av knappsatsen på α2:s frontpanel.

3) Överföring av LCD-bilder via GSM-modem.

Med hjälp av e-post kan styrenheterna i α2 (AL2-14MR-*,AL2-24MR-*)-serien skicka LCD-

bilden via GSM-modem. Användaren kan övervaka tillämpningens status via meddelanden

skickade som e-post via GSM-modem.

4) Stöder datorlänkar via dedicerat protokoll.

α2(AL2-14MR-*,AL2-24MR-*)-serien stöder datorlänkar (dedicerat protokoll).

Användarspecifika tillämpningsprogram kan via datorlänk ändra schemalagda data och

parametrar i funktionsblock samt användas för statusövervakning av tillämpningen.

5) Kraftfull klockfunktion

Veckotimern och almanackan har många inställningsmöjligheter som kan användas för

kraftfulla tidsberoende styrfunktioner.

6) Analog ingång, 0-10 V/0-500, -50 °C-200 °C (PT100), -50 °C-450 °C (Thermo-element

Typ K)

Likspänningsingången på α2-serien klarar signaler i intervallet 0-10 V med upplösningen

0-500.

7) Analogutgång, 0-4000 / 0-10 V, 0-2000 / 4-20 mA

Med styrenheterna i α2-serien kan spänning och ström matas ut.

8) Höghastighetsräknare, max. 1 kHz.

α2-serien har höghastighetsräknare (max. 2 decimaler) när AL2-4EX (EI1, EI2) används.

9) Kapacitet för hög utgångsström

Tabell 1.1: Kapacitet för hög utgångsström

Utgångstyp

Maximiström

AL2-10MR-*: O01 - O04

AL2-14MR-*: O01 - O06

8 A/gemensam

Relä

AL2-24MR-*: O01 - O04

AL2-24MR-*: O05 - O09

2 A/kontakt (4 A/gemensam)

AL2-4EYR: EO1 - EO4

Transistor

AL2-4EYT: EO1 - EO4

2 A/kontakt

10)Inbyggt EEPROM.

Ett inbyggt EEPROM eliminerar behovet av batterireserv för datalagring.

11)Sju olika menyspråk.

α2-serien stöder 7 språk (engelska, tyska, franska, italienska, spanska, svenska och

ryska^*1). Du väljer språk i TOP MENU.

*1 V3.00 eller nyare

SWE-2

α2-serien

Inledning 1

1.2

Modeller

Tabell 1.2: Huvudenhet

Strömförsörj

Ingång

Utgång

Mått

Vikt

Modell

ning

Typ

Antal

Typ

Antal

AL2-10MR-A

100-240 V~

Relä

0,21

24 V=

71,2 x 90 x 52

AL2-10MR-D

24 V=

Relä

0,20

Sink/Source

AL2-14MR-A

100-240 V~

Relä

24 V=

0,30^*1

AL2-14MR-D

24 V=

Relä

Sink/Source

124,6 x 90 x 52

AL2-24MR-A

100-240 V~

Relä

0,35^*1

24 V=

AL2-24MR-D

24 V=

Relä

0,30^*1

Sink/Source

*1 Utan utbyggnadsmoduler.

Tabell 1.3: Utbyggnadsmodul

Ingång

Utgång

Vikt

Modell

Typ

Antal

Typ

Antal

AL2-4EX-A2

220-240 V~

⎯

AL2-4EX

24 V=, Sink/Source

⎯

AL2-4EYR

⎯

Relä

AL2-4EYT

⎯

Transistor

0,05

AL2-ASI-BD

AS-interface (ingångar)

AS-interface (utgångar)

Analoga utdata

AL2-2DA^*1

⎯

(„0-10 V“

eller „4-20 mA)

Temperaturmätaradapter

AL2-2PT-ADP^*1

Analog (0 till 10 V)

(PT100)

Temperaturmätaradapter

AL2-2TC-ADP^*1

Analog (0 till 10 V)

(thermoelement Typ K)

*2 Utbyggnadsmodul AL2-2DA och adapter AL2-2PT-ADP och AL2-2TC-ADP kan endast

SWE

kommunicera med en α2 huvudenhet med version V2.00 eller nyare.

SWE-3

α2-serien

Inledning 1

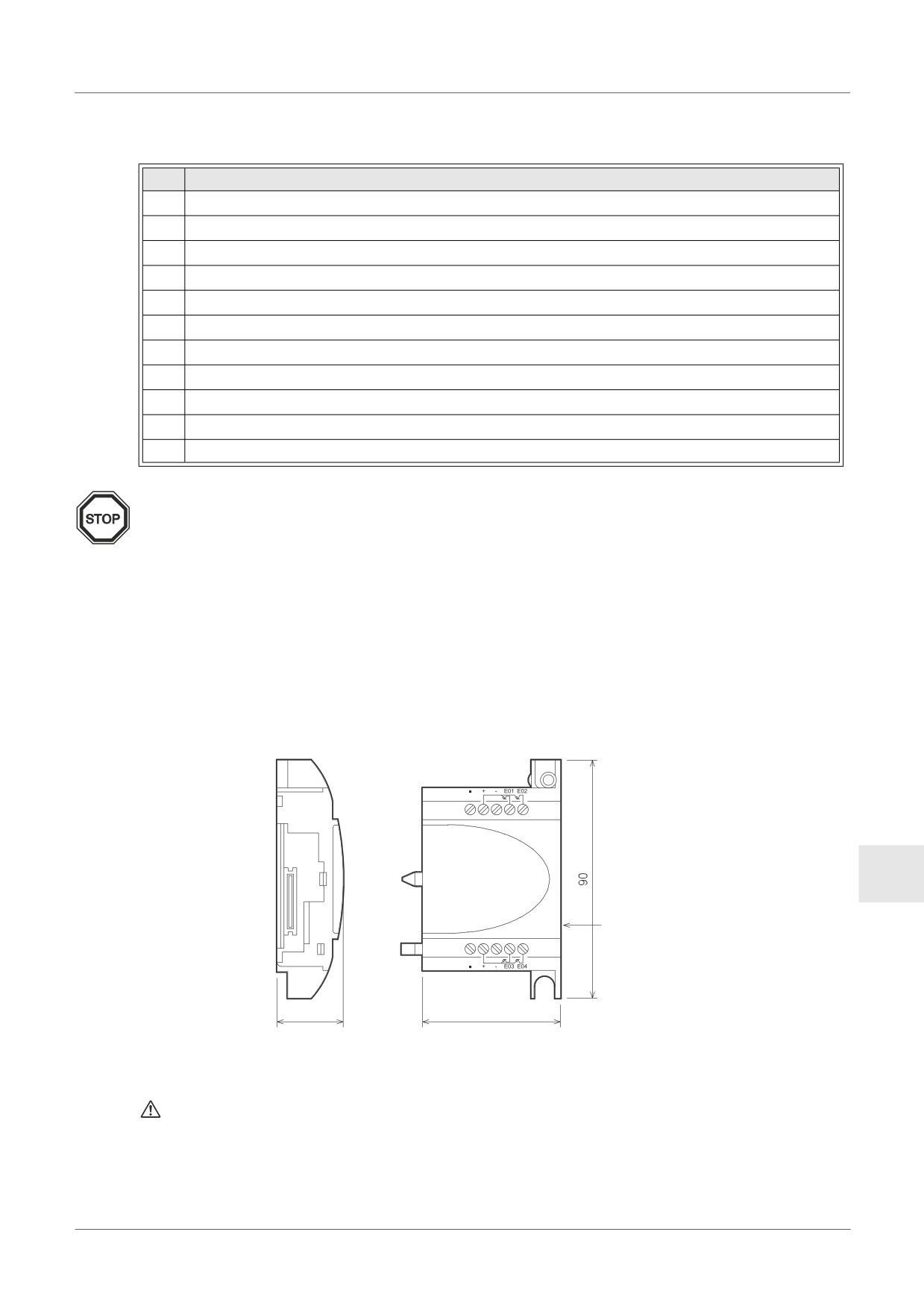

Tabell 1.4: Benämningar

Pos.

Benämning

Monteringshål, φ4,2 mm

Elanslutning

Ingångar

Fästskruvar för utbyggnadskåpa eller utbyggnadsmodul

Utbyggnadskåpa eller utbyggnadsmodul(AL2-14MR-*,AL2-24MR-*),

Spår för montering på DIN-skena (DIN-skenans bredd 35mm <DIN EN 50022>)

Fästen för montering på DIN-skena

Utgångar

Funktionsknappar

LCD-teckenfönster

Programmeringsportskydd

Obs

•

Se kapitel 7 för måtten på AL-232CAB.

•

Se kapitel 8 för måtten på AL2-GSM-CAB.

•

Se kapitel 9 för måtten på AL2-ASI-BD.

•

Se kapitel 11 för måtten på AL2-2DA.

•

Se kapitel 12 för måtten på AL2-2PT-ADP.

•

Se kapitel 13 för måtten på AL2-2TC-ADP.

Figur 1.3: Mått (AL2-4EX, AL2-2EX-A2, AL2-4EYR, AL2-4EYT)

SWE

Typskylt

24.5

53.1

Typskylt utskrift

är ett märke som informerar om att använda kabel med en tillräcklig temperatmärkning

(80°C eller mer) för anslutningar

SWE-5

α2-serien

Inledning 1

1.4

Systemkonfiguration

Figur 1.4: Systemkonfiguration(AL2-10MR-*)

Standardanslutring till programmeringsgränssnittet

α1

Serien

Persondator

- Programmerings-

grärissnitt

(AL-PCS/WIN-E)

Figur 1.5: Systemkonfiguration(AL2-14MR-*,AL2-24MR-*)

Standardanslutring till programmeringsgränssnittet

α1

Med dedicerat protokoll

Serien

Fjärrunderhåll (via telefonledning)

Vanligt modem

Persondator

- Programmerings-

grärissnitt

(AL-PCS/WIN-E)

Fjärrunderhåll (GSM), skickar e-post

- Dediceral protokoll

Vanligt modem

- E-posttilämpning

GSM

Modem

Skickar SMS-meddelande

Mobiltelefon

(stöder SMS-meddelanden)

Tabell 1.5: Systemkonfiguration

Funktion

Kabel

AL-232CAB

AL2-GSM-CAB

RS-232C korskabel^*1

RS-232C rak kabel för modem^*1

RS-232C rak kabel för modem (specificerad av modemtillverkaren)

*1 Ytterligare information finns i kapitel 8.

SWE-6

α2-serien

Inledning 1

1.5

Lista på versioner

Tabell 1.6: Utveckling av α2-Serien

Version

beskrivning

V1.00

Första produkt

Kommunicerar med:

• AL2-2DA, AL2-2PT-ADP och AL2-2TC-ADP

V2.00

• Nya funktionsblock

AO [analoga utdata] och PID [PID-reglering]

• DCF77-radioklocka

Kommunicerar med:

• Nya funktionsblock

SMR[Short Message Receiving] och

CD[Call Detect]

V2.20

• Ökat skydd för användarprogram

• Fler inställningar för sommartid

• Ökat skydd mot kopiering

• GSM SIM PIN

• Textsträng för modem

Kommunicerar med:

• Timräkneverk som uppbackas av EEPROM (nr.197 -

V3.00

200)

• Displaybuffer för avläsning med dedicated protocol

• Utökning med det ryska språket

1.6

Kompatibla programmeringsgränssnitt

Tabell 1.7: Kompatibla programmeringsgränssnitt

Version α2-serien

Version av programmeringsmjukvara (AL-PCS/WIN-E)

V1.00

V2.00 eller nyare

V2.00

V2.30 eller nyare

V2.20

V2.40 eller nyare

V3.00

V2.50 eller nyare

SWE

Obs

• Äldre versioner av AL-PCS/WIN-E än V2.00 kan inte kommunicera med α2-serien.

• Utbyggnadsmoduler och adapter AL2-2DA, AL2-2PT-ADP och AL2-2TC-ADP skall inte

användas med AL-PCS/WIN-E gränssnitt av äldre versioner än V2.30.

SWE-7

α2-serien

Tekniska data 2

Tekniska data

Obs

• Se kapitel 9 om tekniska data för AL2-ASI-BD.

• Se kapitel 11 om tekniska data för AL2-2DA.

• Se kapitel 12 om tekniska data för AL2-2PT-ADP.

• Se kapitel 13 om tekniska data för AL2-2TC-ADP.

2.1

Strömförsörjningskrav

Tabell 2.1: Strömförsörjningskrav

Beskrivning

Beteckning

Tekniska data

AL2-***-A

100-240 V~, +10 % -15 %, 50/60 Hz

Strömförsörjning

AL2-***-D

24V=, +20 % - 15 %

AL2-***-A

10 ms

Max. kortvarigt spänningsbortfall

AL2-***-D

5 ms

AL2-***-A,

≤ 6,5 A (3,5 A) < 5ms

Startström

240 V~ (120 V~)

AL2-***-D, 24 V=

≤ 7,0 A

AL2-10MR-A, 264V ~

4,9 W

AL2-10MR-D, 28,8V=

4,0 W

AL2-14MR-A, 264 V~

5,5 W

Maximal effektförbrukning

AL2-14MR-D, 28,8 V=

7,5 W

AL2-24MR-A, 264 V~

7,0 W

AL2-24MR-D, 28,8 V=

9,0 W

AL2-10MR-A, 240V V~

I/O alla Till - 3,5 W, I/O alla Från - 1,85 W

AL2-10MR-A, 120V V~

I/O alla Till - 3,0 W, I/O alla Från - 1,55 W

AL2-10MR-D, 24V V=

I/O alla Till - 2,5 W, I/O alla Från - 0,75 W

AL2-14MR-A, 240 V~

I/O alla Till - 3,5 W, I/O alla Från - 2,0 W

Typisk effektförbrukning

AL2-14MR-A, 120 V~

I/O alla Till - 4,0 W, I/O alla Från - 1,5 W

(utan specialanslutningsmoduler)

AL2-14MR-D, 24 V=

I/O alla Till - 5,0 W, I/O alla Från - 1,0 W

AL2-24MR-A, 240 V~

I/O alla Till - 5,5 W, I/O alla Från - 2,5 W

AL2-24MR-A, 120V~

I/O alla Till - 4,5 W, I/O alla Från - 2,0 W

AL2-24MR-D, 24 V=

I/O alla Till - 5,0 W, I/O alla Från - 1,0 W

AL2-***-A

Klassificering: 250 V 1 A

AL2-10MR-D

Typ: Fördröjning

Säkring

AL2-14MR-D

Klassificering: 250 V 500 mA

AL2-24MR-D

Typ: Fördröjning

SWE-8

α2-serien

Tekniska data 2

2.2

Ingångsdata

Tabell 2.2: Data för växelspänningsingång

Data för växelspänningsingång

Huvudenhet

AL2-4EX-A2

AL2-10MR-A:

Beskrivning

I01~I06

AL2-24MR-A:

AL2-14MR-A,

EI1-EI4

I09-I15

AL2-24MR-A:

I01~I08

220-240 V~, +10 % - 15 %,

Ingående spänning

100-240 V~, +10 % -15 %, 50/60 Hz

50/60 Hz

0,13 mA/120 V~^*1

0,15 mA/120 V~^*1

7,5 mA/240 V~ 50 Hz

Ingående ström

0,25 mA/240 V~^*1

0,29 mA/240 V~^*1

9,0 mA/240 V~ 60 Hz

32 kΩ

Ingångsimpedans

≥ 800 kΩ

27 kΩ

Från → Till/Till → Från

≥ 80 V / ≤ 40 V

≥160 V / ≤ 40 V

35-85 ms/120 V~

Från → Till

25-55 ms/240 V~

Svarstid

15-40 ms / 240 V~

35-85 ms/120 V~

Till → Från

50-130 ms/240 V~

Isolationskrets

Ingen

Optokopplare

Driftindikering

LCD-teckenfönster

*1 Läckström från sensorer anslutna till ingångarna kan vara tillräcklig för att slå

till

styrenheten. Använd inte tvåtrådssensorer.

Tabell 2.3: Data för likspänningsingång

Sink

Source

Beskrivning

(gemensam -)

(gemensam +)

Ingående spänning

24 V=, +20 % -15 %

AL2-10MR-D

I01-I06

6,0 mA, 24V=

Ingående

Huvudenhet

AL2-14MR-D

I01-I08

5,5 mA, 24V=

ström

AL2-24MR-D

I09-I15

5,5 mA, 24V=

SWE

AL2-4EX

EI1-EI4

5,4 mA, 24V=

Från →

Ström: ≥ 4,7 mA / ≤1,1 mA

Huvudenhet

I01-I15

Spänning: ≥18 V / ≤4 V

Till/Till →

Spänning: ≤ 4 V / ≥18V

Från

AL2-4EX

EI1-EI4

Spänning: ≥ 18 V / ≤ 4 V

Spänning: ≥18 V / ≤ 4 V

Huvudenhet

10-20 ms

Svarstid

AL2-4EX ^*2

10-20 ms

Isolationsk

Huvudenhet

Ingen

rets

AL2-4EX

Optokopplare

Driftindikering

LCD-teckenfönster

*2 EI1 och EI2 för AL2-4EX kan användas som ingångar till höghastighetsräknare.

Svarstiden för ingångar till höghastighetsräknare är dock 0,5 ms eller kortare.

SWE-9

α2-serien

Tekniska data 2

Tabell 2.4: Data för analoga ingångar (Endast enhet av typ AL2-***-D)

Beskrivning

Data för analoga ingångar

6 (I01 - I06) : AL2 - 10MR - D

Antal analoga ingångar

8 (I01 - I08) : AL2 - 14MR - D,AL2 - 24MR - D

Område för analoga

0-500

ingångar

Upplösning

9 bitar, 20 mV (10V/500)

Konverteringshastighet

8 ms

Ingående spänning

0-10 V=

Ingångsimpedans

142 kΩ ±5 %

Total noggrannhet

±5 % (0,5 V=)

Offset = 0 vid 0 V=

Förstärkning: 0-10 V= 0-500

Offset/förstärkning

Du kan ändra dessa förinställda värden i funktionsblocket

OffsetGain

Temperaturavvikelse

±3 LSB

SWE-10

α2-serien

Tekniska data 2

2.3

Data för utgångar

Tabell 2.5: Data för reläutgångar

Beskrivning

Relädata

Maximal omkopplad spänning

Max. 250 V~ respektive max. 30 V=

AL2-10MR-* (O01 - O04)

AL2-14MR-* (O01 - O06)

8 A/gemensam

Maximal resistiv last

AL2-24MR-* (O01 - O04)

AL2-24MR-* (O05 - O09)

2 A/kontakt (4 A/gemensam)

AL2-4EYR (EO1 - EO4)

2 A/kontakt

AL2-10MR-* (O01 - O04)

AL2-14MR-* (O01 - O06)

100000 cykler vid 8 A/240 V~ eller 24 V=

Kontaktlivslängd vid

AL2-24MR-* (O01 - O04)

resistiv last

AL2-24MR-* (O05 - O09)

100000 cykler vid 2 A/240 V~ eller 24 V=

AL2-4EYR (EO1 - EO4)

Minimilast

50 mW (10 mA vid 5 V=)

AL2-10MR-* (O01 - O04)

249 VA (1/3 hk) vid 125 V~,

AL2-14MR-* (O01 - O06)

373 VA (1/2 hk) vid 250 V~

Maximal induktiv last

AL2-24MR-* (O01 - O04)

AL2-24MR-* (O05 - O09)

93 VA (1/8 hk) vid 125 V~,

AL2-4EYR (EO1 - EO4)

93 VA (1/8 hk) vid 250 V~

Svarstid

≤ 10 ms

Driftindikering

LCD-teckenfönster

Isolationskrets

Relä

Tabell 2.6: Data för transistorutgångar (endast source-typ) på AL2-4EYT

Beskrivning

Transistordata

Maximal omkopplad spänning

5-24 V= (+20 %, -5 %)

Maximal resistiv last

1A per kontakt (8-24 V=), 0,1A per kontakt (5-8 V=)

Minimilast

1,0 mA

SWE

Maximal induktiv last

1 A/24 V= (24 W)

Svarstid till/från, från/till (cirka)

≤ 1 ms

Läckström

≤ 0,1 mA/24 V=

Driftindikering

LCD-teckenfönster

Isolationskrets

Optokopplare

SWE-11

α2-serien

Tekniska data 2

2.4

Allmänna data

Tabell 2.7: Drift- och elmiljödata

Beskrivning

Tekniska data

Programmeringsmetod

Funktionsblock

Maximal programstorlek

200 funktionsblock eller 5000 byte

Inbyggt EEPROM (inget reservbatteri behövs) eller extern EEPROM-

Programminne

kassett AL2-EEPROM-2 (tillval)

Enhetens drifttidsreserv

20 dygn (25 °C) (med kondensator)

Realtidsklockans (RTC)

20 dygn vid (25 °C) (med kondensator)

gångtidsreserv

Realtidsklockans

5 s/dygn (25 °C)

noggrannhet

Styrenhetens maskinvara: (-25)-55 °C

Drifttemperatur

Styrenhetens teckenfönster: (-10)-55 °C

Förvaringstemperatur

(-30)-70 °C

Uppfyller IEC 68-2-6, 10-57 Hz: 0,15 mm konstant amplitud

Vibrationstålighet

57-150 Hz: 19,6 m/s² acceleration

- direktmontering

Svep i X, Y, Z: 10 gånger (80 minuter i vardera riktningen)

Isolationsresistans

Uppfyller IEC 68-2-6, 10-57 Hz: 0,075 mm konstant amplitud

- montering på DIN-

57-150 Hz: 9,8 m/s² acceleration

skena

Svep i X, Y, Z: 10 gånger (80 minuter i vardera riktningen)

Uppfyller IEC 68-2-27: 147 m/s² acceleration under 11 ms

Stöttålighet

3 gånger vardera i riktningarna X, Y och Z

Brusokänslighet

1000 Vpp, 1 µs, 30-100 Hz, testat med brussimulator

Luftfuktighet

35-85 % relativ luftfuktighet, icke kondenserande

3750 V~ >1 min enligt EN60730-1 mellan följande punkter:

Strömförsörjnings-/ingångsplintar och reläutgångsplintar

Genomslagsspänning

Reläutgångsplint och reläutgångsplint

Alla plintar och DIN 43880 styrenhetsbox eller motsvarande

7 MΩ, 500 V= enligt EN60730-1 mellan följande punkter:

Strömförsörjnings-/ingångsplintar och reläutgångsplintar

Isolationsresistans

Reläutgångsplint och reläutgångsplint

Alla plintar och DIN 43880 styrenhetsbox eller motsvarande

Funktion

EN60730-1, Avsnitt 6.4.3 - typ 1C (reläutgång)

Funktion

EN60730-1, Avsnitt 6.4.3 - typ 1Y (transistorutgång)

Programvaruklass

EN60730-1, Avsnitt H6.18 - klass A

Styrningens syfte

EN60730-1, Avsnitt 2.2 - Elektrisk styrning

Styrenhetens

EN60730-1, Avsnitt 6.15 - integrerad styrenhet

konstruktion

Om styrenheten är

EN60730-1, avsnitt H2.5.7 - Elektronisk styrning

elektrisk

Säkerhetsklass

Föroreningsgrad

Jordning

Ingen

Elektrisk isolering

Förstärkt primär-/sekundärisolering

Driftmiljö

Fri från korrosiva gaser. Låg dammhalt.

SWE-12

α2-serien

Tekniska data 2

Tabell 2.7: Drift- och elmiljödata

Beskrivning

Tekniska data

Kapslingsklass

IP 20

Temperatur för

75 °C

kultrycktest

Driftshöjd över havet

<2000 m^*1

Installationsplats

Inuti apparatskåp^*2

Kategori överspänning

ΙΙ

EN61131-2: 2007

EMC

EN60730-1: 2011

EG-direktiv

EN61131-2: 2007^*3

LVD

EN61010-2-201: 2013^*3*4

EN60730-1: 2011

Certifiering av UL/cUL

Filnummer: E95239^*5

Teckenfönster med 4 rader om vardera 12 tecken, läge programkörning till/

LCD-teckenfönster

från, lösenordsskydd, bildtabell och funktionsblock under pågående

programmering.

*1 α2 seriens styrenhet kan inte användas vid tryck högre än atmosfärstrycket utan att skadas.

*2 α2 seriens styrenhet är konstruerad för att bli installerad i en miljö likvärdig med

inomhusklimat.

*3 α2 seriens styrenheter tillverkade för 28:e february 2018 uppfyller EN61131-2:2007,

enheter tillverkade efter 1:e mars 2018 uppfyller EN61010-2-201:2013.

*4 Några modeller tillverkade efter 1:e januaru 2018 uppfyller EN61010-2-201: 2013.

*5 AL2-ASI-BD uppfyller inte dessa standarder.

Varning för att uppfylla lågspänningsdirektivet (EN61010-2-201:2013)

• Vänligen använd α2 seriens styrenhet i ett jordat apparatskåp installerad enligt allmän

industriell praxis.

SWE

• α2 seriens styrenhet har en IP-klassning som gör att de måste installeras i ett apparatskåp.

Det är viktigt att också jorda apparatskåpets dörr.

Installation i ett apparatskåp höjer säkerheten för systemet och skyddar också α2 seriens

styrenheten från störningar.

• Gällande apparatskåpet, använd en stabil modell som ger ett visst brand- och störskydd för

installationen.

• För anslutningar utöver plintar för AC matning eller AC in-/utgångar, använd kablage med

förstärkt isolering separerad från annan högspänning.

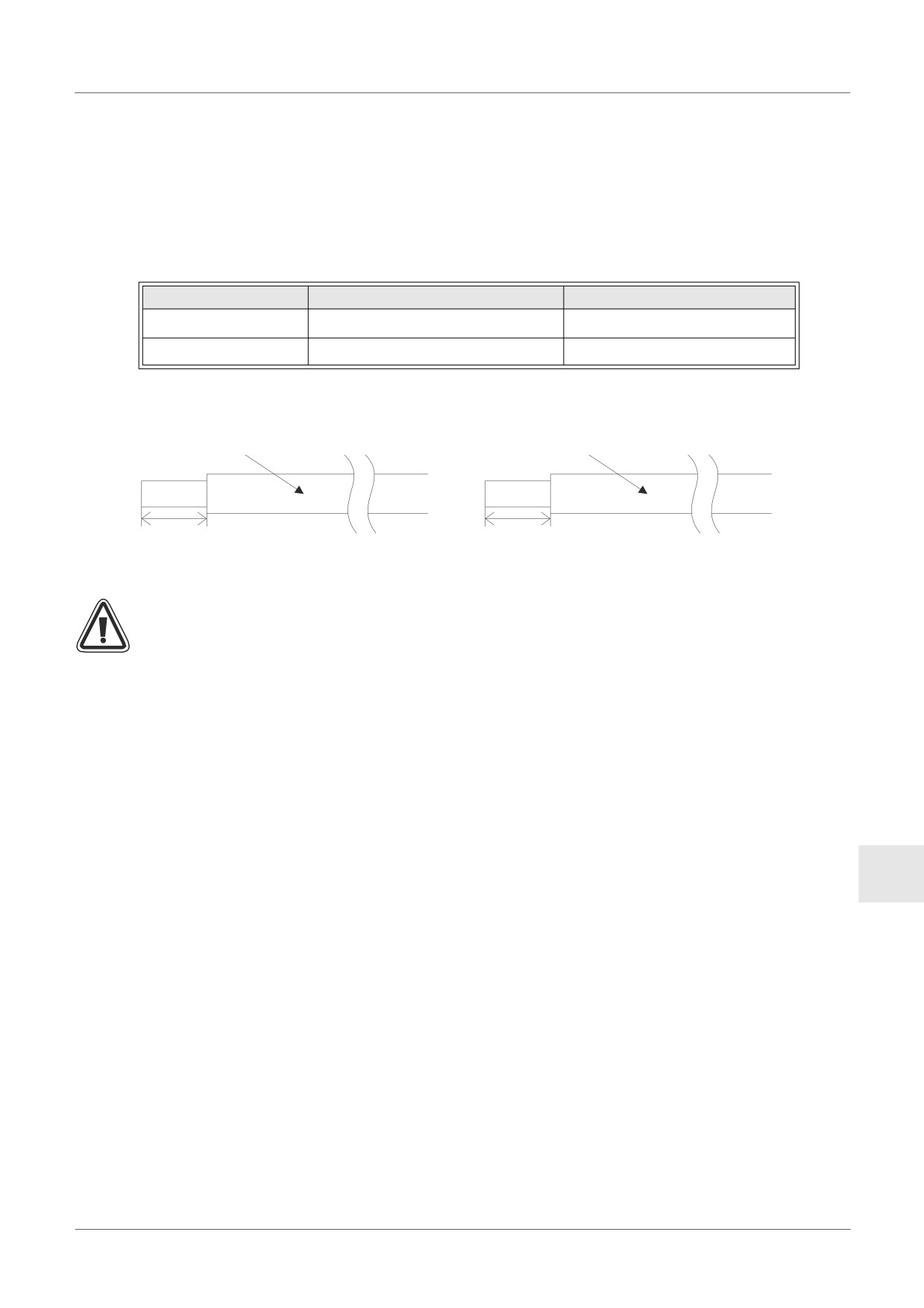

• Vid installation, för in hela den skalade kabeländen i anslutningsplinten.

• Brytare eller säkring skall installeras i enlighet följande:

- Uppfylla EN60947-1 eller EN60947-3 standarder.

- Placeras så att de kan manövreras enkelt.

- Tillgodose att enheten är tillämplig för utrustningen.

SWE-13

α2-serien

Installation 3

Installation

3.1

Installations- och monteringsanvisningar

α2-seriens säkra konstruktion gör det möjligt att installera enheten nästan var som helst,

men punkterna nedan måste alltid beaktas.

• Installera inte i områden med mycket damm, ledande damm, korrosiv eller brännbar gas,

fukt eller regn, stark värme, kraftiga stötar eller kraftig vibration. Placera inte enheten i

vatten eller så att vatten kan läcka in i enheten.

• Se till att inget skräp faller in i enheten under installationsarbetet.

• Installera enheten så långt som möjligt från högspänningskablar och elkraftutrustning.

• Styrenheterna i α2-serien måste installeras i skåp avsedda för montering av enheter

som uppfyller DIN 43880, eller i en styrenhetsbox.

• Vid underhållsarbete i apparatskåpet, använd antistatarmband för att undvika att statisk

elektricitet skadar α2 styrenheten.

Figur 3.1: Installationsarrangemang

• Använd M4-skruv vid montering med skruvhål.

• Anslutningarna måste vara täckta, för att förhindra personskador till följd av beröring av

spänningsförande ledare.

• Lämna för ventilationens skull minst 10 mm utrymme mellan övre respektive nedre kant

av α2-styrenheten och höljets väggar.

• Ta inte isär α2-styrenheten.

SWE-14

α2-serien

Installation 3

Obs

• Se kapitel 6 vid installation eller demontering av AL2-EEPROM-2.

• Se kapitel 7 vid installation eller demontering av AL-232CAB.

• Se kapitel 8 vid installation eller demontering av AL2-GSM-CAB.

• Se kapitel 9 vid installation eller demontering av AL2-ASI-BD.

• Se kapitel 11 vid installation eller demontering av AL2-2DA.

• Se kapitel 12 vid installation eller demontering av AL2-2PT-ADP.

• Se kapitel 13 vid installation eller demontering av AL2-2TC-ADP.

3.2

Montering av huvudenheten på DIN-skena

Enheterna kan knäppas fast på 35 mm DIN-skena (DIN EN 50022). För att lossa enheten från

skenan igen drar du undan de fjäderbelastade fästena från skenan och lyfter av enheten

framåt/uppåt.

3.2.1

Montering

Figur 3.2: Montering

Rikta in översidan av α2-enhetens DIN-skenespår längs DIN-

skenan (c) och tryck fast enheten på skenan (d).

3.2.2

Demontering

SWE

Figur 3.3: Demontering

Dra i DIN-skenekroken (c) och lyft av α2-huvudenheten (d).

SWE-15

α2-serien

Installation 3

3.4

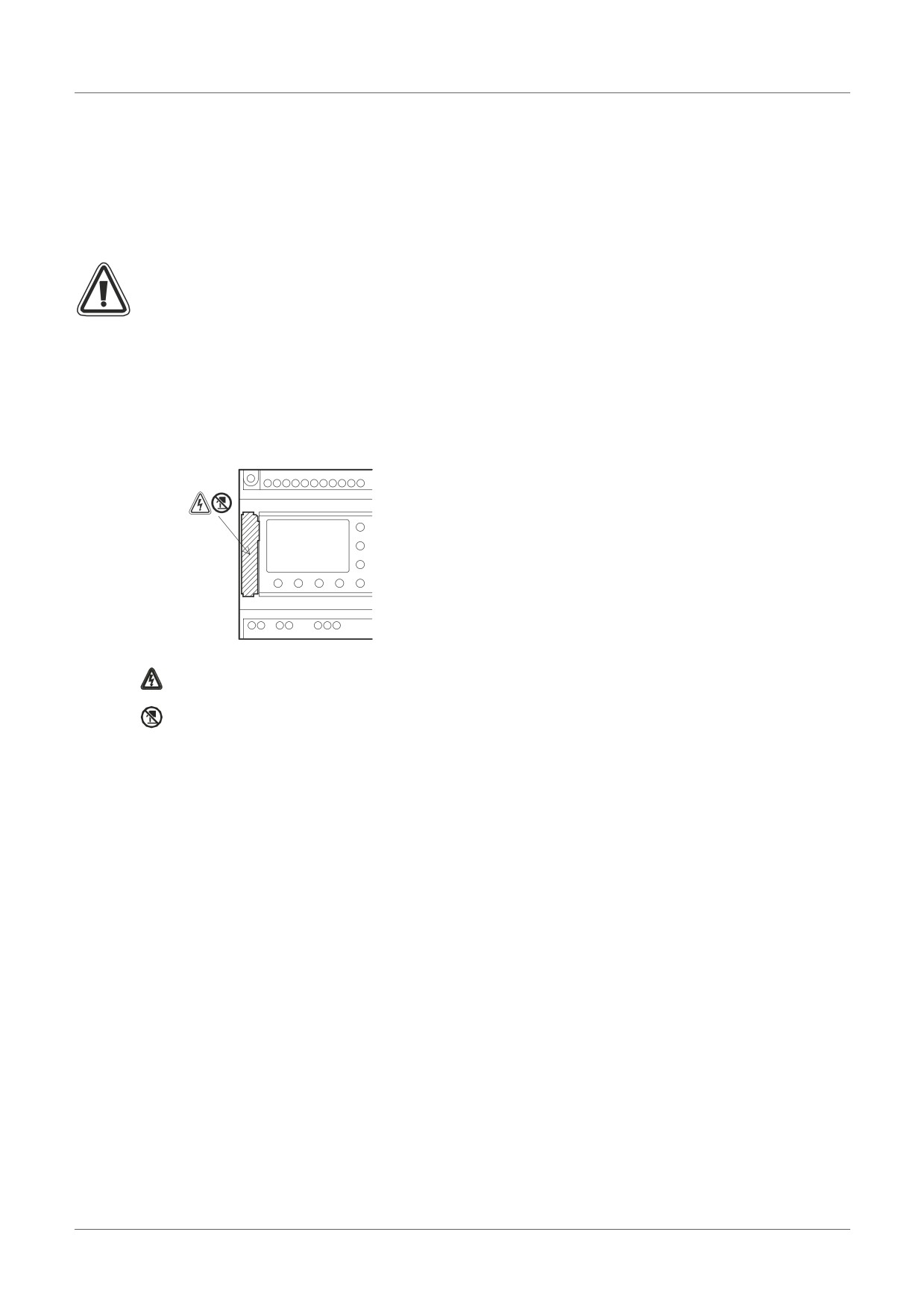

Installation av utbyggnadsmodul(AL2-14MR-*,AL2-24MR-*)

Viktigt;

Koppla bort samtliga anslutningar från strömförsörjningen innan skyddet avlägsnas.

Figur 3.5: Installation

1) Lossa skruv A och behåll den.

(A)

(B)

DC INPUT

POWER

2) Avlägsna försiktigt det fabriksmonterade

24V DC

ESC

expansionsplatsskyddet.

AL2-24MR-D

3) Skär bort sektion B av α2-styrenhetens

OUT1

OUT2

OUT3

OUT4

RELAYOUTPUT

OUT

huvudenhet.

4) Fäst expansionsmodulen i

huvudenheten.

(A)

(B)

DC INPUT

POWER

5) Dra åt skruv A med 0,4 N·m.

24V DC

ESC

: Risk för elektriska stötar.

AL2-24MR-D

RELAYOUTPUT

OUT1

OUT2

OUT3

OUT4

OUT

: Rör inte direkt på strömförande delar av

produkten.

(A)

(B)

DC INPUT

POWER

24V DC

ESC

AL2-24MR-D

OUT1

OUT2

OUT3

OUT4

RELAYOUTPUT

OUT

SWE

(A)

(B)

DC INPUT

POWER

24V DC

ESC

AL2-24MR-D

OUT1

OUT2

OUT3

OUT4

RELAYOUTPUT

OUT

(A)

(B)

DC INPUT

POWER24V DC

ESC

AL2-24MR-D

OUT1

OUT2

OUT3

OUT4

RELAYOUTPUT

OUT

SWE-17

α2-serien

Anslutning och kablage 4

Anslutning och kablage

Obs

• Se kapitel 9 för kablage av AL2-ASI-BD.

• Se kapitel 11 för kablage av AL2-2DA.

• Se kapitel 12 för kablage av AL2-2PT-ADP.

• Se kapitel 13 för kablage av AL2-2TC-ADP.

4.1

Installations- och kablageanvisningar

Kablaget till α2-serien är konstruerat för säkerhet och enkelhet. Allt arbete rörande

elanslutning av styrenheter i α2-serien skall utföras av tekniker med utbildning i och

erfarenhet av lokala och nationella regler för elarbeten. Stäng av strömmen före elarbeten.

• In- och utgående kablar skall inte ligga i samma flerledarkabel eller dela samma ledare.

• Installera varken in- eller utgående kablar nära högspänningskablar.

• Ingående respektive utgående kabel får vara högst 30 m långa.

Ta hänsyn till spänningsfall och inducerade störningar vid långa in- och utgående kablar.

Använd kablar med tillräcklig ledararea för den aktuella strömmen.

3 mm spårskruvmejsel passar i plintskruvarna.

SWE-18

α2-serien

Anslutning och kablage 4

4.2

Ledararea

Anslut in- och utgångarna via kabel med ledararea enligt tabellen nedan. Skala kabeln enligt

tabell 4.1 och fig. 4.1. Skruva ut anslutningsplintens skruv tills hela plintens hål är frilagt, innan

du för in ledaränden. För in ledaränden helt i plinten för att säkerställa fullgod anslutning.

3 mm spårskruvmejsel passar i plintskruvarna.

Tabell 4.1: Ledararea

Ledararea

Skalad längd

Huvudenhet

0,13-3,31 mm² (26-12 AWG)

7 ±0,5 mm

Utbyggnadsmodul

0,2-2,5 mm² (24-14 AWG)

6 ±0,5 mm

Figur 4.1: Ledararea

Huvudenhol

Utbyggnadsmodul

26 -12 AWG

24 -14 AWG

7mm ± 0,5mm

6mm ± 0,5mm

Temperaturklassificering: min. 80 °C (176 °F)

Obs:

• För att undvika att skada kabeln, drar du åt med 0,5-0,6 Nm.

• Applicera inte lödtenn eller andra ämnen som kan orsaka kardelbrott på den skalade

ledaränden.

- Flertrådig kabel:Avlägsna höljet, tvinna trådarna och anslut kabeln (eller använd

klämkoppling).

- Entrådig kabel:Avlägsna höljet och anslut kabeln.

SWE

SWE-19

α2-serien

Anslutning och kablage 4

4.3

Strömförsörjning

• Växelströmsförsörjningens fasledare skall anslutas till plint "L" och dess nolledare till

plint "N". Anslut INTE fasledaren till plint "N", eftersom användaren då kan få en farlig

elektrisk stöt då utrustningen slås på.

• Likströmsförsörjningens positiva ledare skall anslutas till plint "+" och dess negativa

ledare till plint "-". Strömförsörjningen får under inga omständigheter anslutas till några

andra plintar på styrenheten. Vid likströmsmatning skall strömförsörjningsaggregatet

kunna mata styrenheten med 4 A.

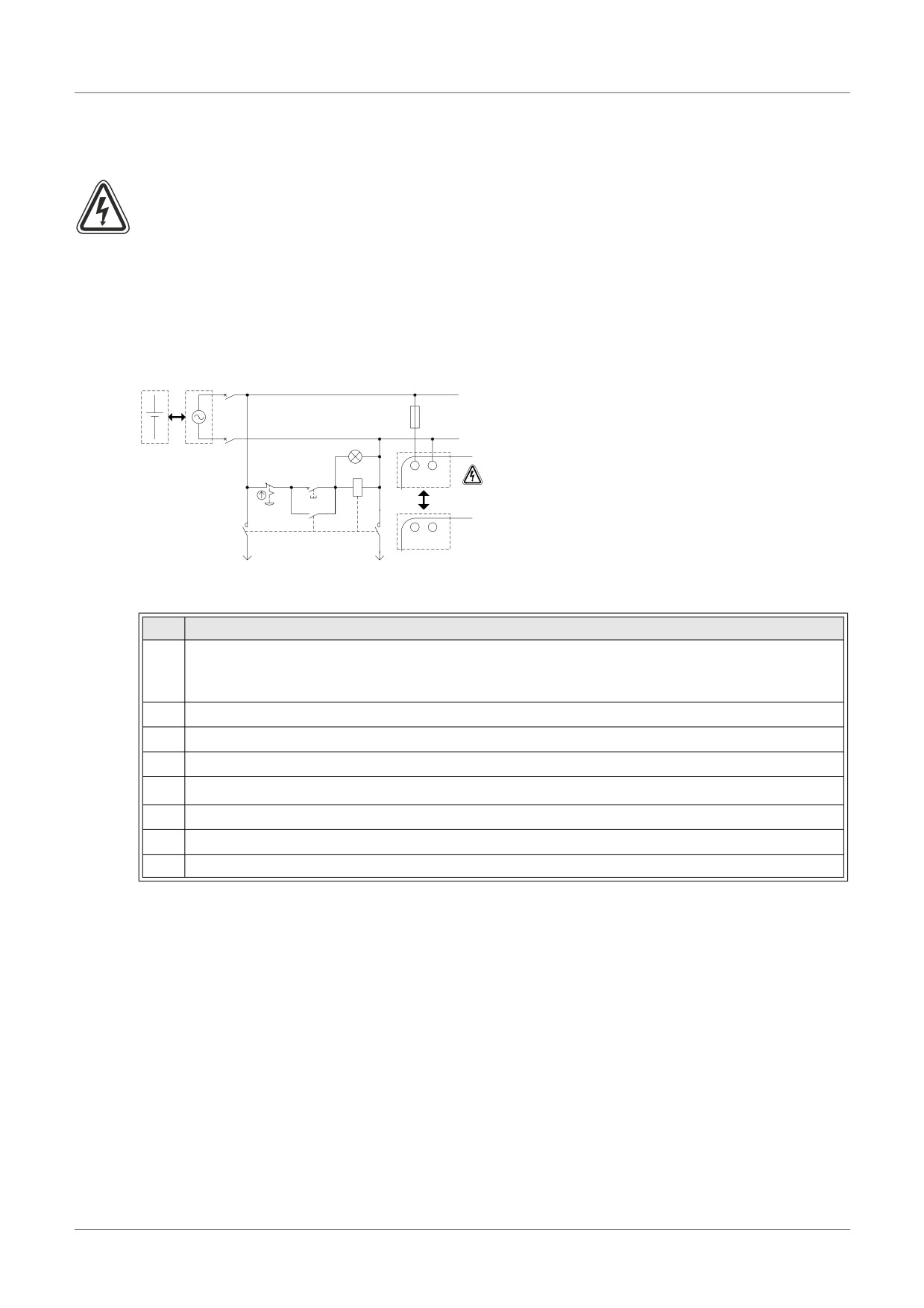

Figur 4.2: Rekommenderat kretsschema för strömförsörjning

L- respektive N-plintarna

Start

L N

kan inte reverseras.

+ -

Tabell 4.2: Rekommenderat kretsschema för strömförsörjning

Pos.

Benämning

Strömförsörjning

AL2-***-A: 100-240 V~, 50/60 Hz

AL2-***-D: 24 V=

Frånskiljare

Indikator för tillslagen spänning

Överströmsskydd 1,0 A

α2 huvudenhet

Nödstopp

Magnetbrytarkontakt

Strömförsörjning för last

SWE-20

α2-serien

Anslutning och kablage 4

4.4

Växelströmsförsörjning och ingångskablage

4.4.1

Växelströmsförsörjning och ingångskablage

Figur 4.3: Kretsschema för växelströmsförsörjning och ingångskablage

L- respektive N-plintarna kan

inte reverseras.

L N

INPUTSh

Tabell 4.3: Växelströmsförsörjning och ingångskablage

Pos.

Benämning

Växelströmsförsörjning, 100-240 V~, 50/60 Hz

Frånskiljare

Överströmsskydd 1,0 A

Växelströmsplintar

Icke använda plintar

Ingångar

Digitala ingångsväljare

4.4.2

Ingångskablage, AL2-4EX-A2

Figur 4.4: Kretsschema för ingångskablage, AL2-4EX-A2

c d

L- respektive N-plintarna

kan inte reverseras.

COM

EI1 EI2

EI3 EI4

SWE

(N)

Tabell 4.4: Växelströmsförsörjning och ingångskablage

Pos.

Benämning

Växelströmsförsörjning, 220-240 V~, 50/60 Hz

Frånskiljare

Överströmsskydd 1,0 A

COM-plint (N)

Ingångar

Digitala ingångsväljare

SWE-21

α2-serien

Anslutning och kablage 4

4.5

Likströmsförsörjning och ingångskablage

4.5.1

Kretsschema för likströmsförsörjning och source-ingång (gemensam +)

Figur 4.5: Kretsschema för likströmsförsörjning och source-ingång (gemensam +)

c d

(A) (B)

f g

INPUTS i

Tabell 4.5: Likströmsförsörjning och source-ingång (gemensam +)

Pos.

Benämning

Likströmsförsörjning 24 V

Frånskiljare

Överströmsskydd 1,0 A

Likströmsplintar

Sink/source-ingångsplintar

Sensoringångsväljare

Ingångar

Analog ingång

4.5.2

Kretsschema för source-ingångskablage (gemensam +), AL2-4EX

Figur 4.6: Kretsschema för source-ingångskablage (gemensam +), AL2-4EX

c d

EI1

EI2

EI3

EI4

(+)

(-)

(+)

(-)

(+)

(-)

(+)

(-)

e e e e

Tabell 4.6: Likströmsförsörjning och source-ingång (gemensam +)

Pos.

Benämning

Likströmsförsörjning 24 V

Frånskiljare

Ingångar - se Obs för säkringsstorlek

Sensoringångsväljare

Obs

Varje ingångsplint (EI1 - EI4) kan användas antingen som source- eller sink-ingång.

SWE-22

α2-serien

Anslutning och kablage 4

4.5.3

Kretsschema för likströmsförsörjning och sink-ingång (gemensam -)

Figur 4.7: Kretsschema för likströmsförsörjning och sink-ingång (gemensam -)

c d

(A) (B)

f g

INPUTSi

Tabell 4.7: Likströmsförsörjning och sink-ingång (gemensam -)

Pos.

Benämning

Likströmsförsörjning 24 V

Frånskiljare

Överströmsskydd 1,0 A

Likströmsplintar

Sink/source-ingångsplintar

Sensoringångsväljare

Ingångar

4.5.4

Kretsschema för sink-ingångskablage (gemensam -), AL2-4EX

Figur 4.8: Kretsschema för sink-ingångskablage (gemensam -), AL2-4EX

c d

EI1

EI2

EI3

EI4

(+)

(-)

(+)

(-)

(+)

(-)

(+)

(-)

e e e e

Tabell 4.8: Likströmsförsörjning och sink-ingång (gemensam -)

SWE

Pos.

Benämning

Likströmsförsörjning 24 V

Frånskiljare

Ingångar - se Obs för säkringsstorlek

Sensoringångsväljare

Obs

Varje ingångsplint (EI1 - EI4) kan användas antingen som source- eller sink-ingång.

SWE-23

α2-serien

Anslutning och kablage 4

4.6

Kretsschema utgångsrelä och transistor

4.6.1

Kretsschema för reläutgång huvudenhet (växelström och/eller likström)

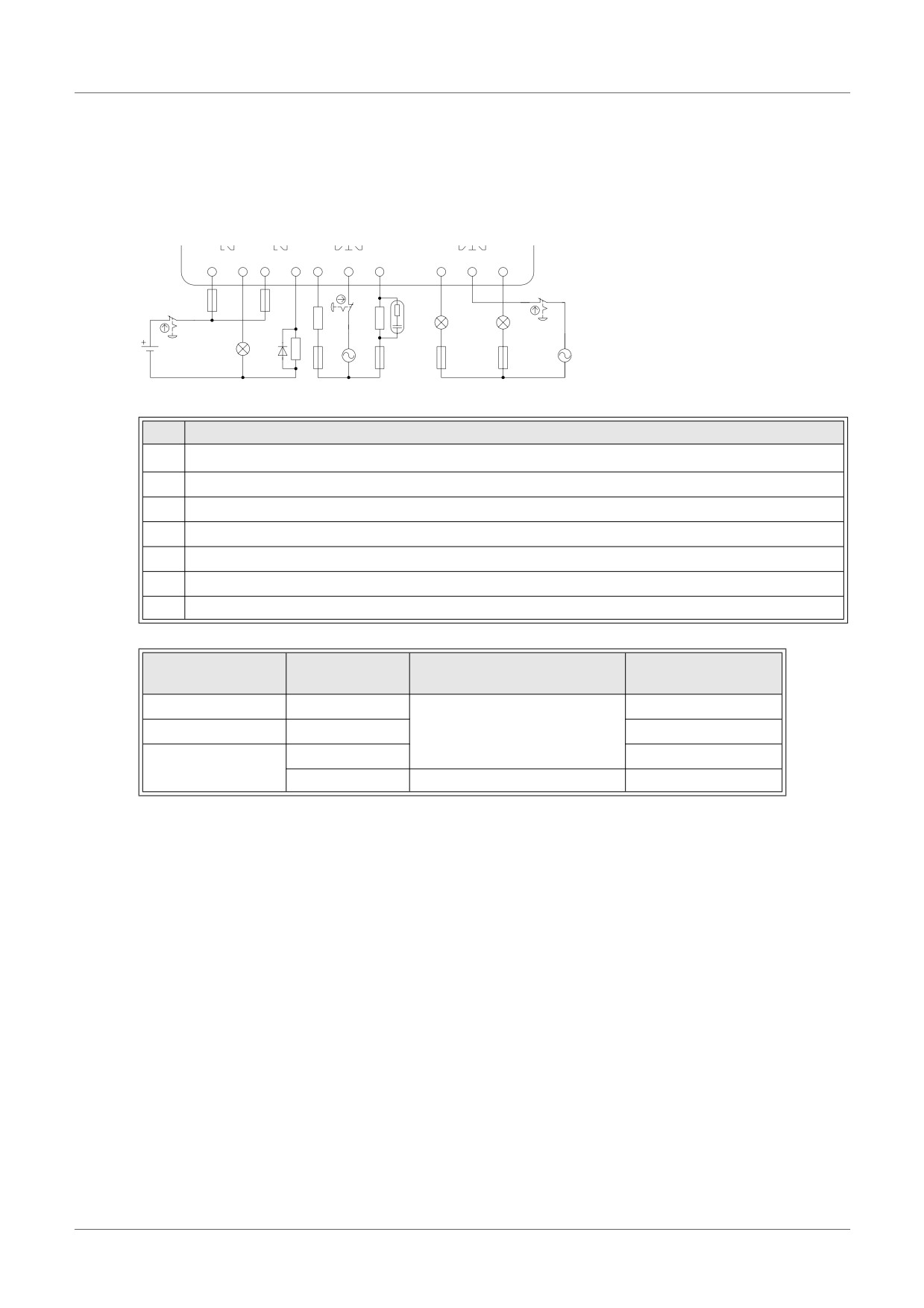

Figur 4.9: Kretsschema för reläutgång huvudenhet (växelström och/eller likström)

OUT1

OUT2

OUT3 OUT4

OUT5 OUT6

Tabell 4.9: Reläutgång huvudenhet (växelström och/eller likström)

Pos.

Benämning

α2 huvudenhet

Ömsesidigt uteslutande utgångar

Last

Överströmsskydd (se tabell 4.10)

Nödstopp

Likströmsförsörjning

Växelströmsförsörjning

Tabell 4.10: Tabell överströmsskydd reläutgång

Överströmsskydd

modell

Antal utgångar

Maximal resistiv last

(säkring)

AL2-10MR-*

O01-O04

≤10 A

AL2-14MR-*

O01-O06

8 A/gemensam

≤10 A

O01-O04

≤ 10 A

AL2-24MR-*

O05-O09

2 A/kontakt (4 A/gemensam)

≤ 3 A

SWE-24

α2-serien

Anslutning och kablage 4

4.6.2

Kretsschema för reläutgång AL2-4EYR (växelström och/eller likström)

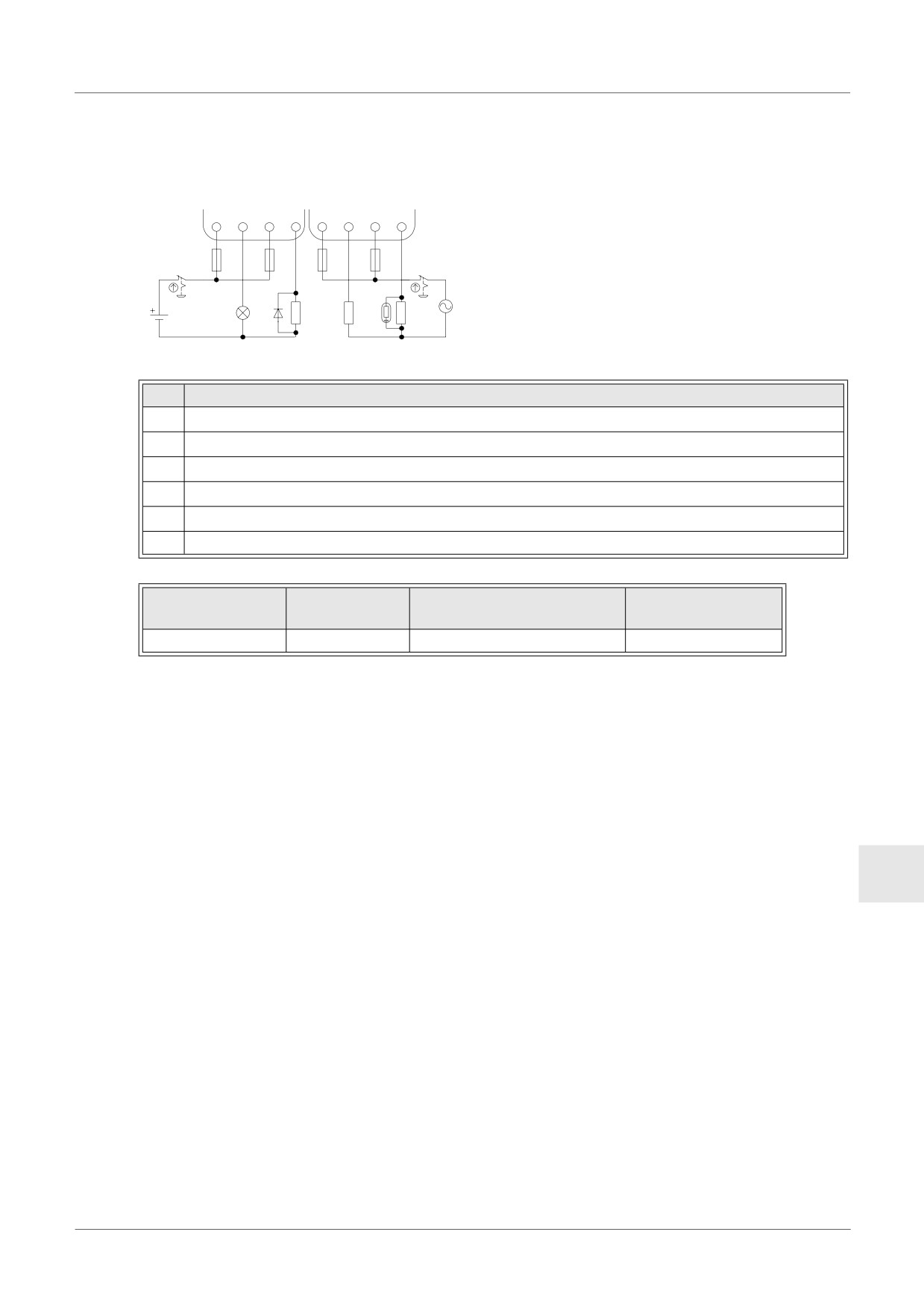

Figur 4.10: Kretsschema för reläutgång AL2-4EYR (växelström och/eller likström)

EO1

EO2

EO3

EO4

f f f f

g g

Tabell 4.11: Reläutgång AL2-4EYR (växelström och/eller likström)

Pos.

Benämning

Likströmsförsörjning

Nödstopp

Överströmsskydd (≤ 3A)

Ömsesidigt uteslutande utgångar

Last

Växelströmsförsörjning

Tabell 4.12: Tabell överströmsskydd reläutgång

Överströmsskydd

modell

Antal utgångar

Maximal resistiv last

(säkring)

AL2-4EYR

EO1 - EO4

2 A/kontakt

≤ 3 A / strömkälla

SWE

SWE-25

α2-serien

Anslutning och kablage 4

4.6.3

Kretsschema för transistorutgång (endast source eller gemensam +), AL2-4EYT

Figur 4.11: Kretsschema för transistorutgång (endast source eller gemensam +),

AL2-4EYT

EO1 EO2

EO3 EO4

Tabell 4.13: Transistorutgång

Pos.

Benämning

Likströmsförsörjning 24 V

Nödstopp

Överströmsskydd - se tabell 4.14

Strömförsörjningsplint

Last

Likströmsförsörjning 12 V

Tabell 4.14: Tabell överströmsskydd transistorutgång

Spänning

Överströmsskydd (säkring)

5 V=

< 0,3 A / strömkälla

12 V=

< 2,0 A / strömkälla ^*1

24 V=

< 2,0 A / strömkälla ^*1

*1 Strömkällans kapacitet ≥ säkringens märkström × 2

Figur 4.12: Exempel på beräkning av erforderlig säkringsmärkström

Fuse

12V, 8A

(8A ≥ 1A × 2 × 4)

O01

O02

O03

O04

Obs

Tabell 4.15: Information om utgångsplintar

Volt

Information om utgångsplintar

Varje krets kan omfatta från en enda utgångsplint ända upp till samtliga utgångsplintar.

12-24

Varje krets kan omfatta från en enda utgångsplint ända upp till samtliga utgångsplintar.

Det går att använda vilka kombinationer som helst av 5 V-, 12 V-, och 24 V-utgångar med

5,12,24

en och samma α2-styrenhet, genom att använda separata kretsar för respektive spänning.

SWE-26

α2-serien

Plintlayout 5

Plintlayout

Obs

• Se kapitel 9 vid plintlayout för AL2-ASI-BD.

• Se kapitel 11 vid plintlayout för AL2-2DA.

• Se kapitel 12 vid plintlayout för AL2-2PT-ADP.

• Se kapitel 13 vid plintlayout för AL2-2TC-ADP.

Figur 5.1: AL2-10MR-A, växelströmsingång, reläutgång

L N

AL2-10MR-A

OUT1

OUT2

OUT3

OUT4

Figur 5.2: AL2-10MR-D, likströmsingång, reläutgång

(A)

(B)

AL2-10MR-D

OUT1

OUT2

OUT3

OUT4

Figur 5.3: AL2-14MR-A, växelströmsingång, reläutgång

SWE

L N

AL2-14MR-A

OUT1

OUT2

OUT3 OUT4

OUT5 OUT6

SWE-27

α2-serien

Plintlayout 5

Figur 5.4: AL2-14MR-D, likströmsingång, reläutgång

(A)

(B)

AL2-14MR-D

OUT1

OUT2

OUT3 OUT4

OUT5 OUT6

Figur 5.5: AL2-24MR-A, växelströmsingång, reläutgång

L N

AL2-24MR-A

OUT1

OUT2

OUT3 OUT4

OUT

Figur 5.6: AL2-24MR-D, likströmsingång, reläutgång

(A)

(B)

AL2-24MR-D

OUT1

OUT2

OUT3 OUT4

OUT

Figur 5.7: AL2-4EX-A2, 220-240 V växelströmsingån g

COM(N) EI1 EI2 EI3 EI4

AL2-4EX-A2

SWE-28

α2-serien

AL2-EEPROM-2 6

AL2-EEPROM-2

AL2-EEPROM-2 minneskassett är endast avsedd att användas till α2-serien

(modell AL2-**M*-*).

Viktigt

• Installation/byte av minneskassetten skall utföras av behörig personal.

• Stäng av spänningen till enheten innan du sätter i eller tar ut minneskassetten.

• Sätt tillbaka täcklocket när du tagit ut minneskassetten.

• Var försiktig så att du inte klämmer dig när du monterar täcklock eller minneskassett i

α2-enheten.

• VIDRÖR INTE följande delar när du demonterar kåpan eller minneskassetten.

: Risk för elektriska stötar.

: Rör inte direkt på strömförande delar av produkten.

SWE-30
