73

Дисплей водителя и приборная панель контрольных ламп

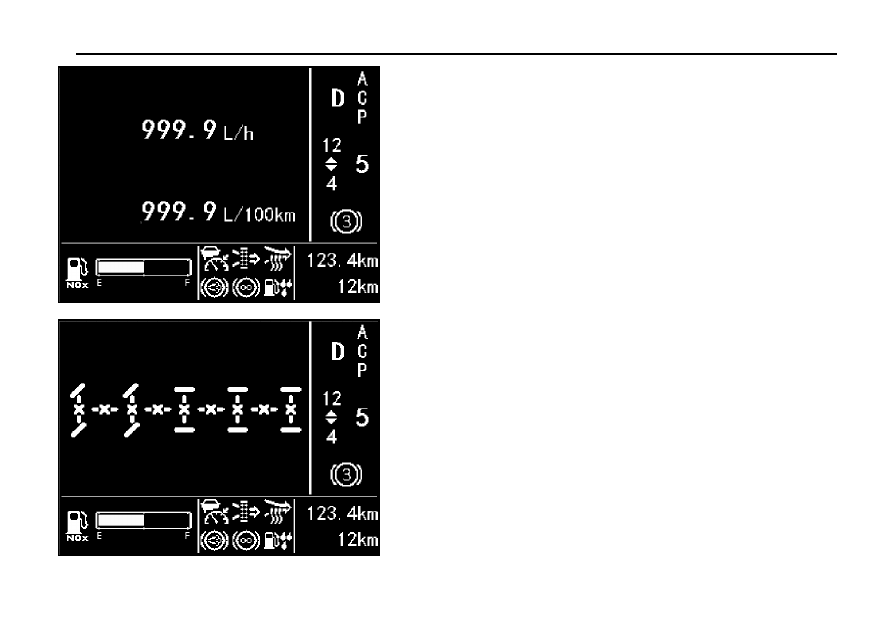

Повернув  ручку  MCS  вправо  или  коротко  нажав  правую  кнопку  прибора,
отобразится интерфейс:



Мгновенный часовой расход топлива



Мгновенный расход топлива на 100 км



74


Дисплей водителя и приборная панель контрольных ламп

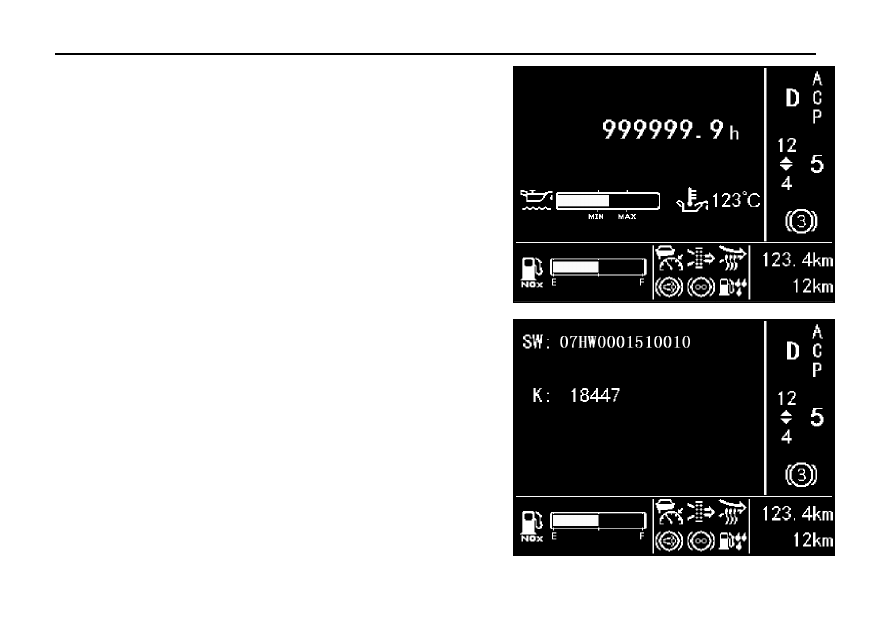

Повернув  ручку  MCS  вправо  или  коротко  нажав  правую  кнопку  прибора,
отобразится интерфейс:







































Время работы двигателя



75

Дисплей водителя и приборная панель контрольных ламп

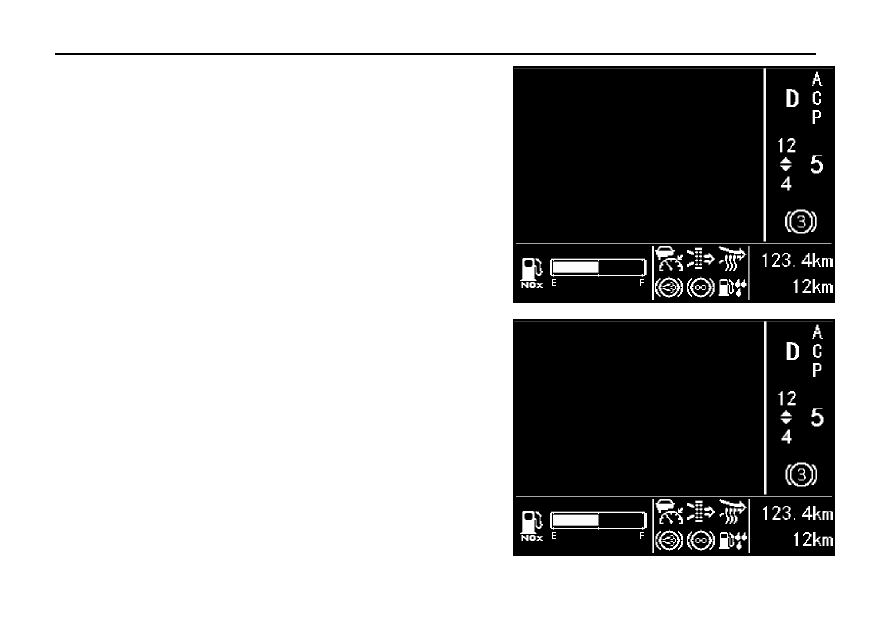

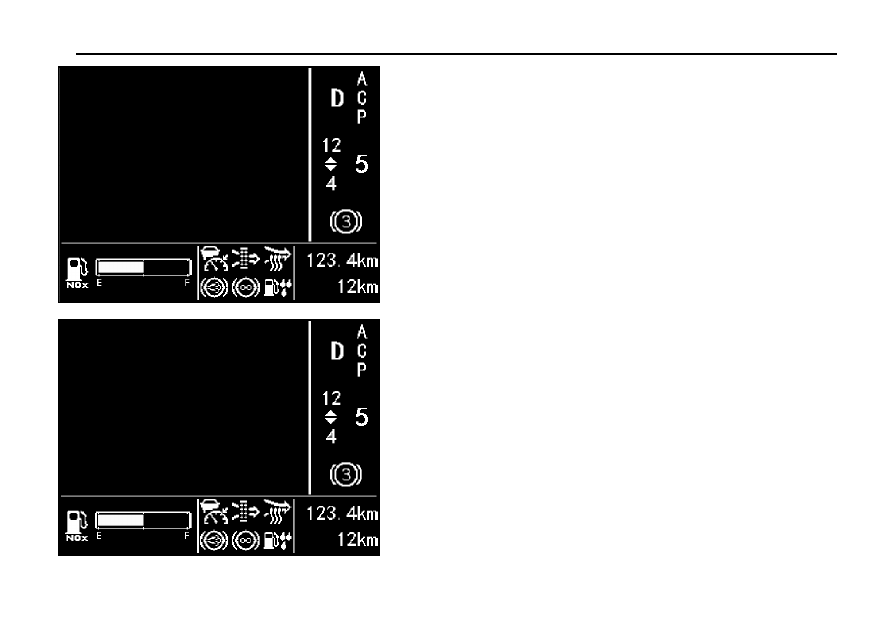

Когда автомобиль оборудован системой AMT, отобразится интерфейс:

Конфигурация АМТ



Пожалуйста, запустите двигатель



76

Дисплей водителя и приборная панель контрольных ламп

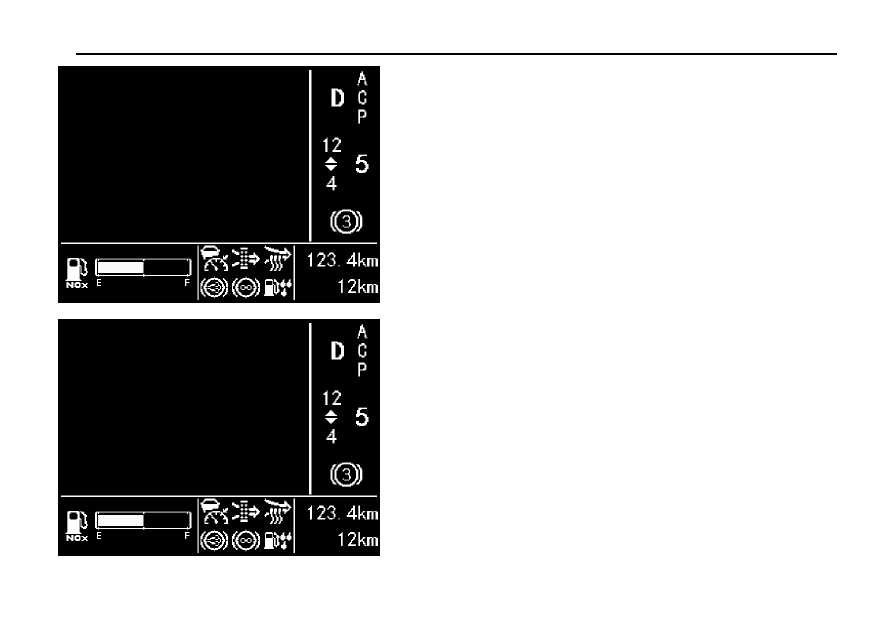

Когда автомобиль оборудован системой AMT, отобразится интерфейс:

Эта конфигурация AMT недействительна



Конфигурация AMT прошла успешно



77

Дисплей водителя и приборная панель контрольных ламп

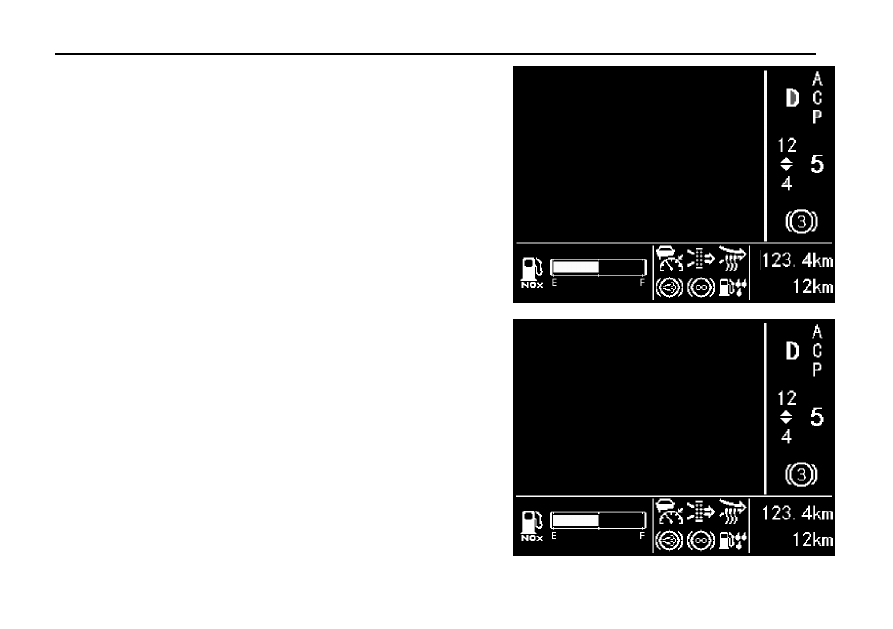

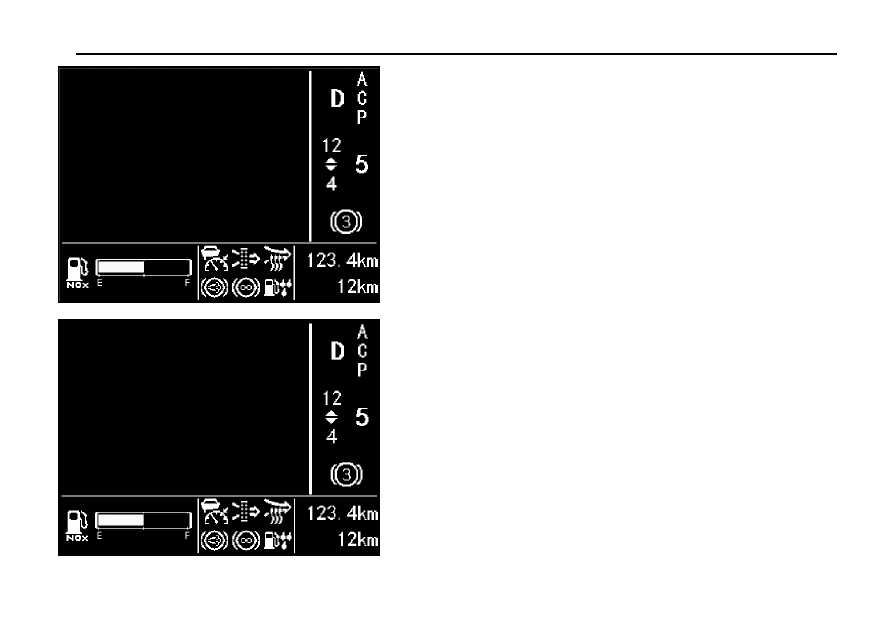

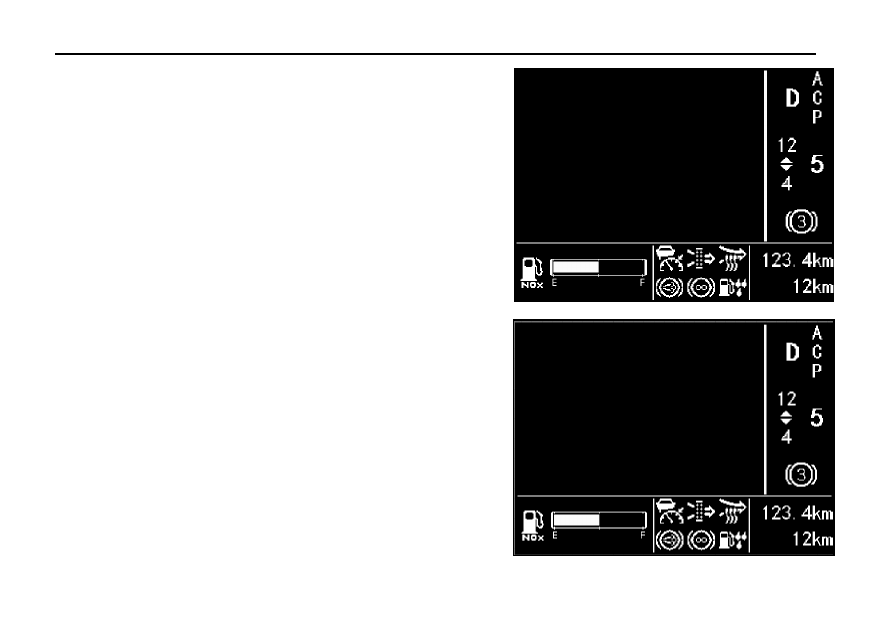

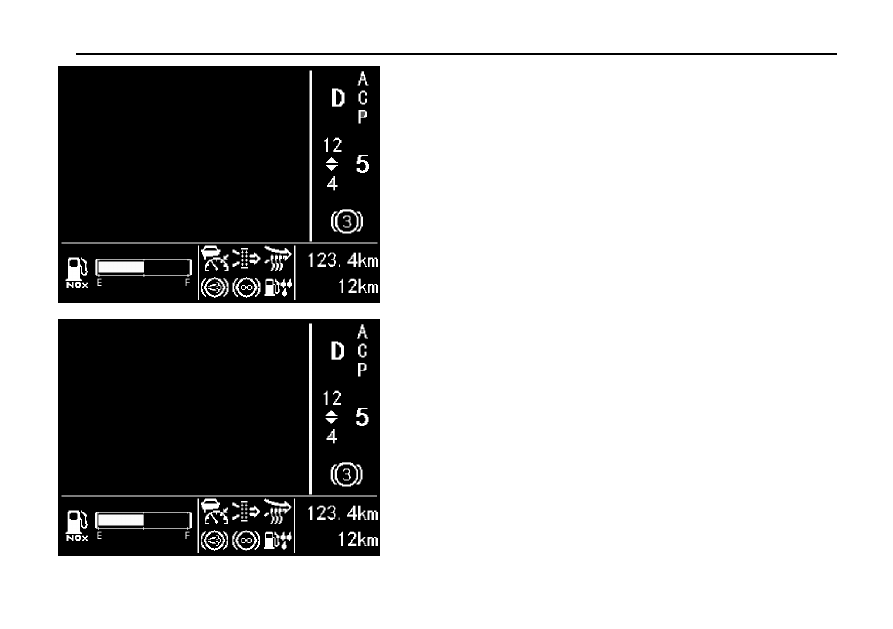

Когда  коробка  передач  AMT  имеет  коробку  отбора  мощности,  отобразится
интерфейс:



Устройство отбора мощности выключено



Операция выключения механизма отбора

мощности недействительна



78

Дисплей водителя и приборная панель контрольных ламп

Когда  коробка  передач  AMT  имеет  коробку  отбора  мощности,  отобразится
интерфейс:



Устройство отбора мощности

Операция зацепления недействительна -1



Устройство отбора мощности

Операция зацепления недействительна - 2



79



Дисплей водителя и приборная панель контрольных ламп



Когда  коробка  передач  AMT  имеет  коробку  отбора  мощности,  отобразится
интерфейс:







































Зацепление устройства отбора мощности

успешно выполнено



Выключить устройство отбора мощности



80


Дисплей водителя и приборная панель контрольных ламп



Когда  коробка  передач  AMT  имеет  коробку  отбора  мощности,  отобразится
интерфейс:







































Устройство отбора мощности находится в

рабочем состоянии



Устройство отбора мощности находится в

состоянии зацепления



81



Дисплей водителя и приборная панель контрольных ламп



Секция  дисплея  водителя  1  также  имеет  страницу  отображения  аварийных
сигналов:

При  сборке  механической  коробки  передач  с  коробкой  отбора  мощности,  если
электромагнитный  клапан  коробки  отбора  мощности  имеет  обрыв  или
закорочен, будет отображаться интерфейс дисплея

：



































Размыкание цепи электромагнитного клапана для

устройства отбора мощности



Короткое замыкание электромагнитного клапана

для устройства отбора мощности



82


Дисплей водителя и приборная панель контрольных ламп



Когда ключ  включен, скорость  равна нулю, а  ручной  тормоз не нажат, на  экране
дисплея отображается интерфейс

：











































Пожалуйста, потяните за ручной тормоз



83

Дисплей водителя и приборная панель контрольных ламп

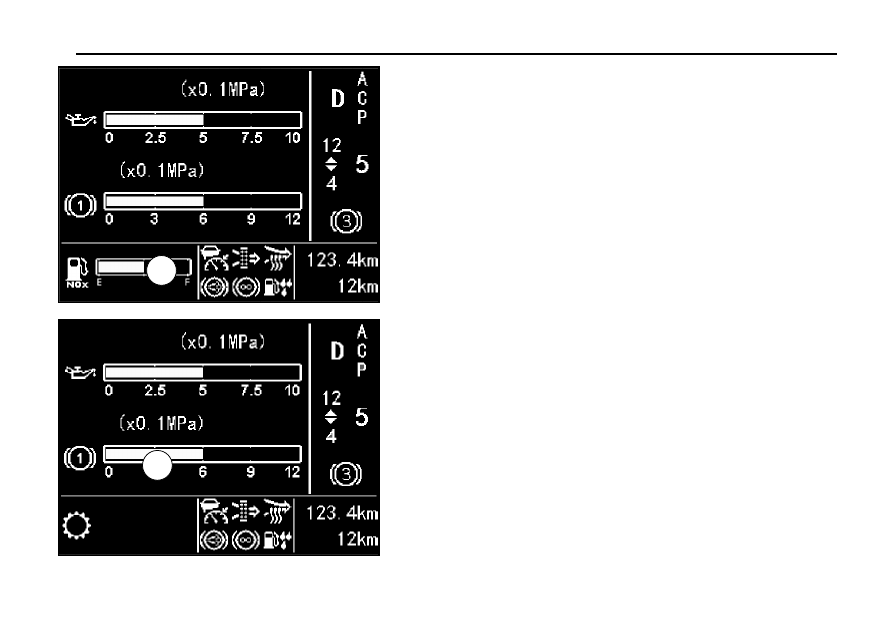

Интервал 2 дисплея водителя

Интервал  2 показывает  уровень  мочевины;  Если  запускается  двигатель  на
природном газе, интервал 2 не отображается.

При  оснащении  автомобиля  АМТ,  если  коробка  передач  находится  на  ползучей
передаче, будет отображаться на интерфейсе интервала 2:

2

2

Давление масла в
двигателе



Давление
воздуха



Давление масла в
двигателе



Давление
воздуха



Низкая передача
коробки передач



84


Дисплей водителя и приборная панель контрольных ламп



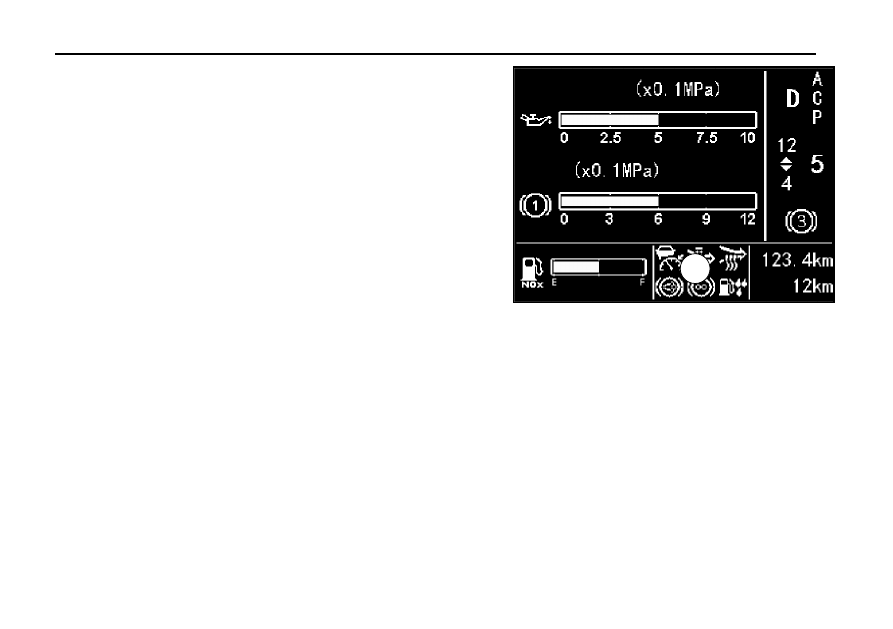

Интервал 3 дисплея водителя

Как показано на рисунке.







































3

Давление масла в
двигателе



Давление
воздуха



85



Дисплей водителя и приборная панель контрольных ламп

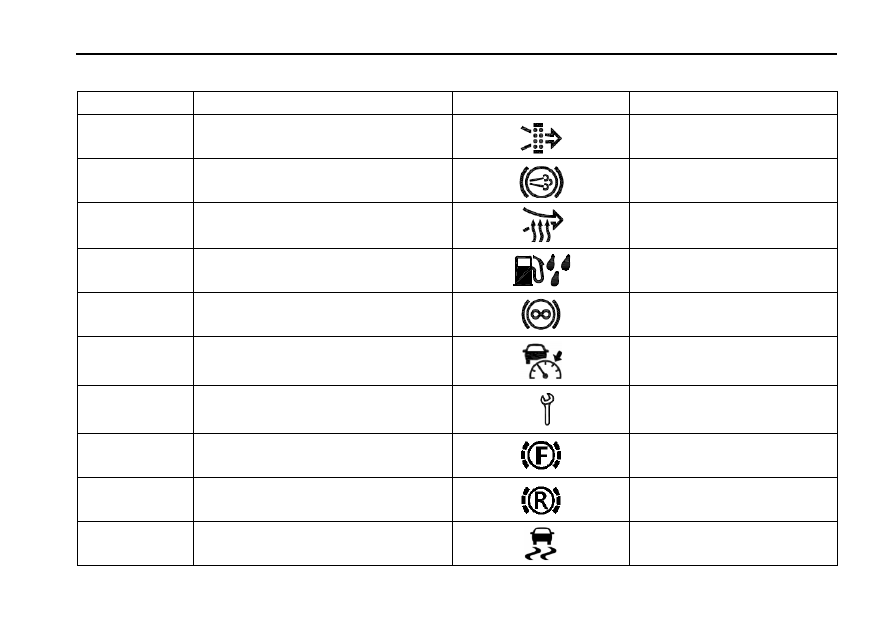

Сигнальные лампочки на дисплее водителя



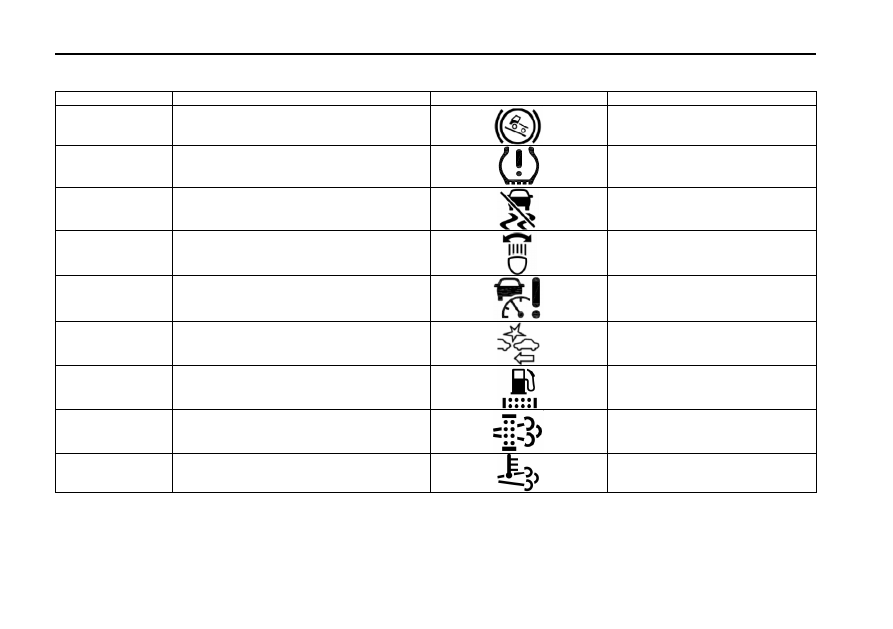

Серийный номер

Описание

Символ

Цвет

1

Забит воздушный фильтр



белый

2

Тормоз-замедлитель в выпускной системе



белый

3

Подогрев впускного воздуха



белый

4

попасть воды в топливо



белый

5

работа замедлителя



белый

6

адаптивный круиз



белый

7

Инструкция по обслуживанию





Жѐлтый

8

Предупреждение о износе тормоза переднего

вала



Жѐлтый

9

Сигнализация о износе тормозов Заднего

моста



Жѐлтый

10

ESC действителен





Жѐлтый



86


Дисплей водителя и приборная панель контрольных ламп



Серийный номер

Описание

Символ

Цвет

11

Поднимись на склоне



Жѐлтый

12

Сигнализация о давлении шины



Жѐлтый

13

ESC выключен



Жѐлтый

14

Лампа предадаптивного освещения



Жѐлтый

15

Отказ системы самонастройки к крейсерской

системе



Красный

16

Активирован статус аварийного

предупреждения о столкновении



Красный

17

Забит топливный фильтр



Красный

18

Индикатор нагара DPF



Жѐлтый

19

Индикатор активной регенерации DPF



Жѐлтый







87



Дисплей водителя и приборная панель контрольных ламп



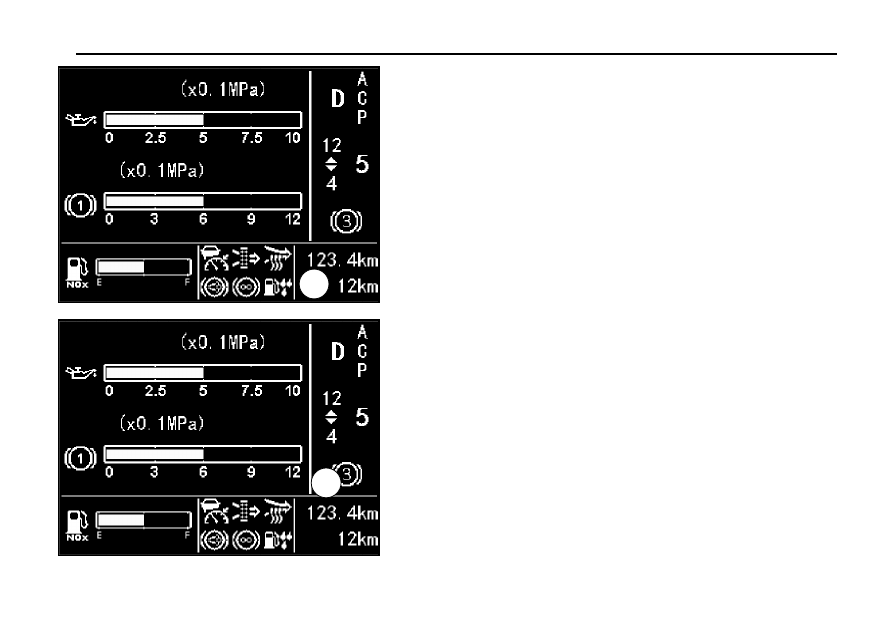

Интервал 4 дисплея водителя

Отображают общий пробег и суточный пробег.













Интервал 5 дисплея водителя

Отображаются  аварийные  символы  тормозной  цепи  3  и  тормозной  цепи  4,  а  на
схеме показано, что неисправна тормозная цепь 3. Если неисправности цепей 3 и
4  возникают  одновременно,  они  будут  отображаться  по  очереди  каждые  3
секунды.



















4

5

Давление масла в
двигателе



Давление
воздуха



Давление масла в
двигателе



Давление
воздуха



88

Дисплей водителя и приборная панель контрольных ламп

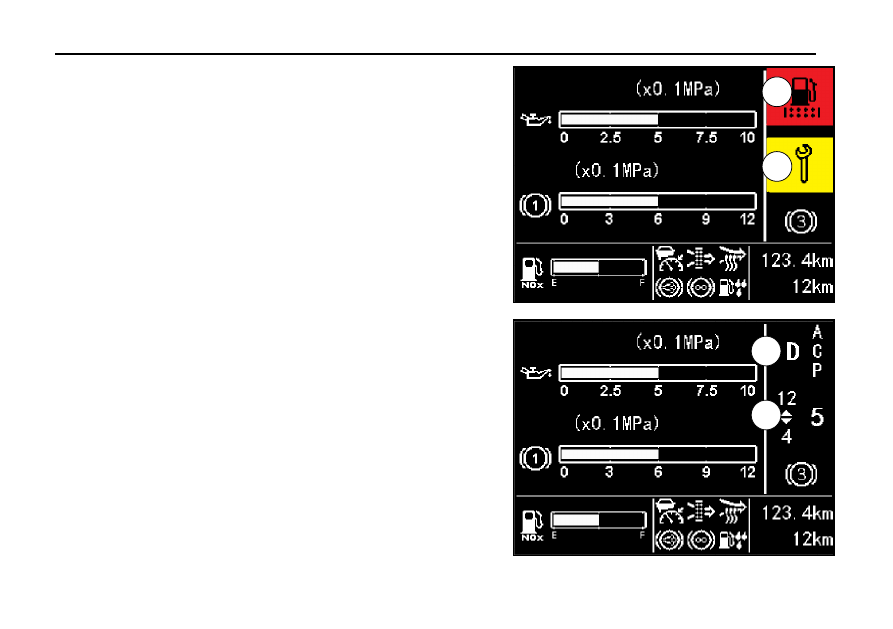

Интервалы 6, 7 дисплея водителя

Желтая  и  красная  сигнальные  лампы  отображаются  соответственно,
отображаемые  символы  и  описания  приведены  в  предыдущей  таблице
«Сигнальные лампы на дисплее водителя». Если имеется более одной Аварийной
лампы, она будет отображаться по очереди каждые 3 секунды.

Когда  не  горит  сигнал  тревоги,  в  этом  разделе  отображается  информация  о
передаче  коробки  передач,  когда  это  механическая  коробка,  она  отображается
только  в  разделе  7,  а  когда  используется  АМТ  или  автоматическая  коробка,
отображаются оба раздела 6 и 7.

6

7

6

7

Давление масла в
двигателе



Давление
воздуха



Давление масла в
двигателе



Давление
воздуха
