Люк



Ручной люк в крыше



Предупреждение!

Когда в кабине нет людей, люк в крыше должен быть закрыт,
чтобы  предотвратить  кражу  и  предотвратить  попадание
дождя и пыли в кабину.





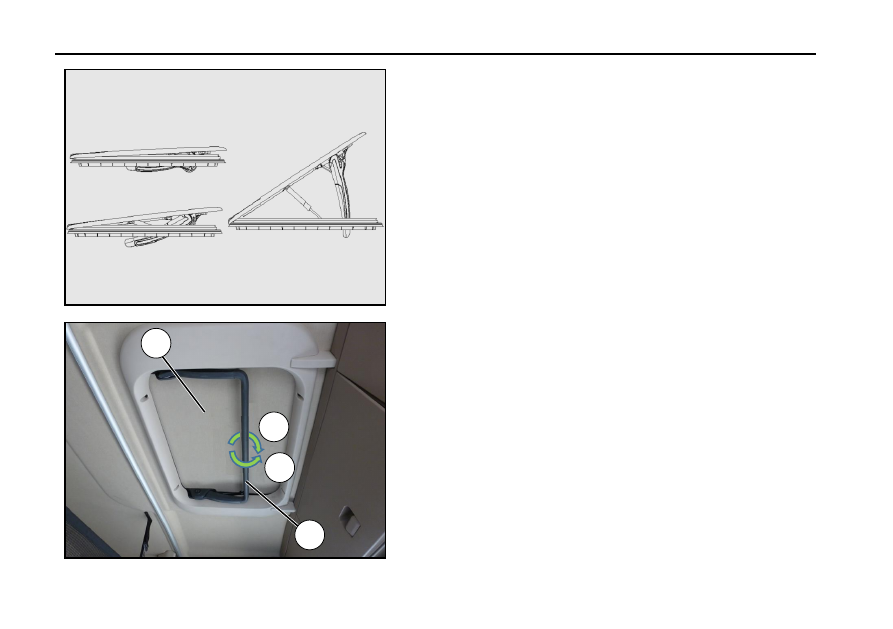

Положение люка

①

, когда он закрыт.









Положение максимального угла открытия люка

①

.

























1

2

1

2

A

B

26


Люк



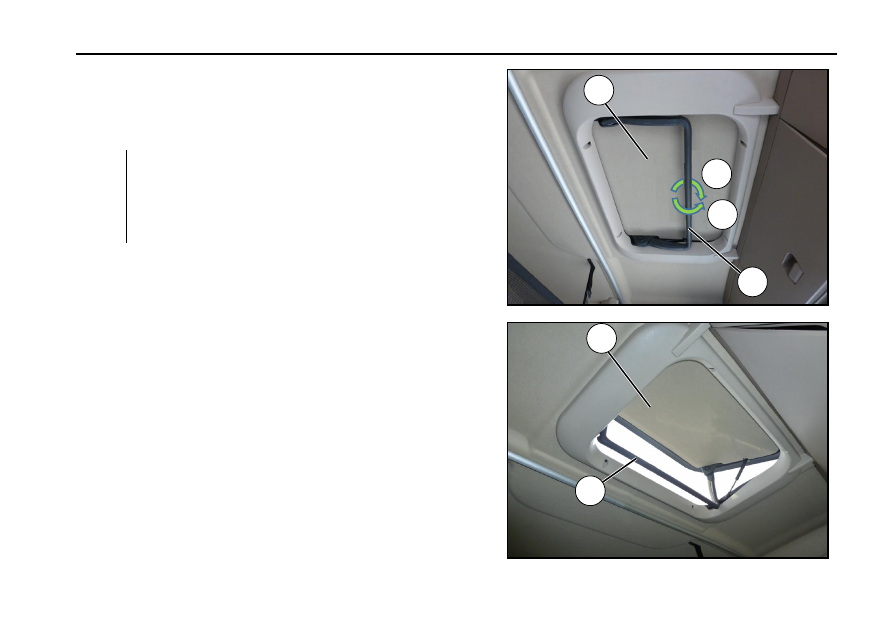

Настройка передач для открытия люка на крыше (три)





Полностью открытая позиция (максимальный угол передач) открыта

Поверните ручку

②



в направлении A до последнего конца, а затем толкните

ручку

②



вверх в предельное положение.





Полностью  открытое  положение  (максимальный  угол  передачи  )

выключается

Потяните  ручку

②



внизу,  затем  поверните  ручку

②



в  направление  B  в

застопоренное положение.





Вторая передача (средняя передача ) включается

Поверните  рукоятку

②



по  направлению  A  до  самого  заднего  конца,  затем

переместите  рукоятку

②



вверх  до  положения второй передачи,  наконец,

поверните рукоятку

②



по направлению B до заблокированного положения.





Положение второй передачи (средняя передача ) выключено

Повернуть ручку

②



в направлении A до упора, затем потянуть ручку

②



вниз

до упора и, наконец, повернуть ручку

②



в направлении B в заблокированное

положение.





Повышенная настройка передачи (минимальная передача ) включена

Поверните  ручку

②



в  направлении  A  до  упора,  затем  поднимите  ручку

②



вверх  в  положение  искаженной  передачи,  наконец,  поверните  ручку

②



в

направлении B в заблокированное положение.





Искажѐнная передача (минимальная передача ) выключается.

Повернуть ручку

②



в направлении A до упора, затем потянуть ручку

②



вниз

до упора и, наконец, повернуть ручку

②



в направлении B в заблокированное

положение.



1

2

A

B

Положение передачи подъема



Положение полного

открытия



Положение второй передачи



27



Регулировка сиденья



Регулировка сиденья

Сиденья

водителя

и

второго водителя (двойная

блокировка/комфорт)



Предупреждение!

-

Можно регулировать сиденье только на стоящем автомобиле,

а не во время движения.

-

Убедитесь,  что  вы  слышите  звук  зажима  фиксирующего

устройства сиденья

-

Детские  сиденья  не  подходят  для  крепления  на  сиденьях

водителя и помощника водителя.

-

Пристегивайте  ремень  безопасности  перед  каждым

движением, см. «Ремень   безопасности».



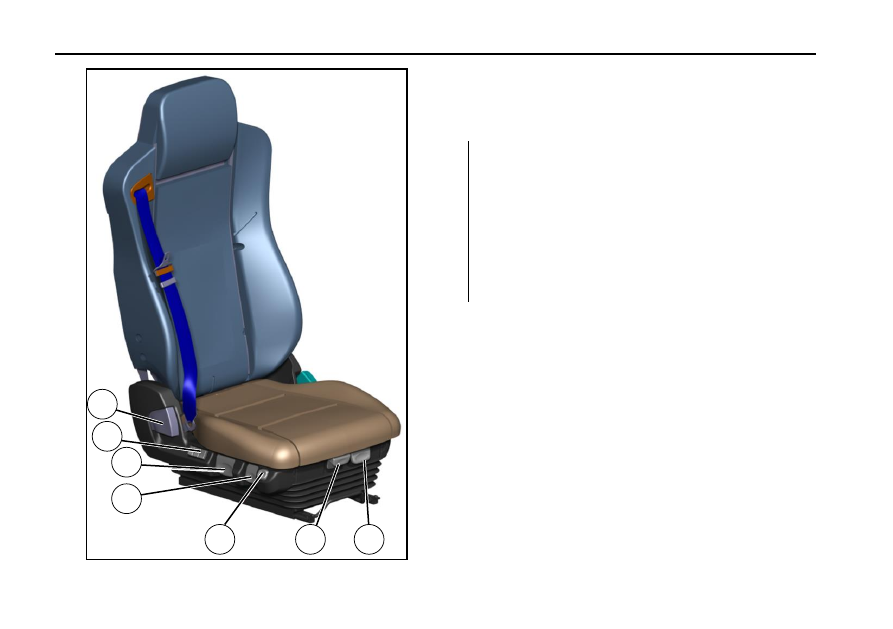

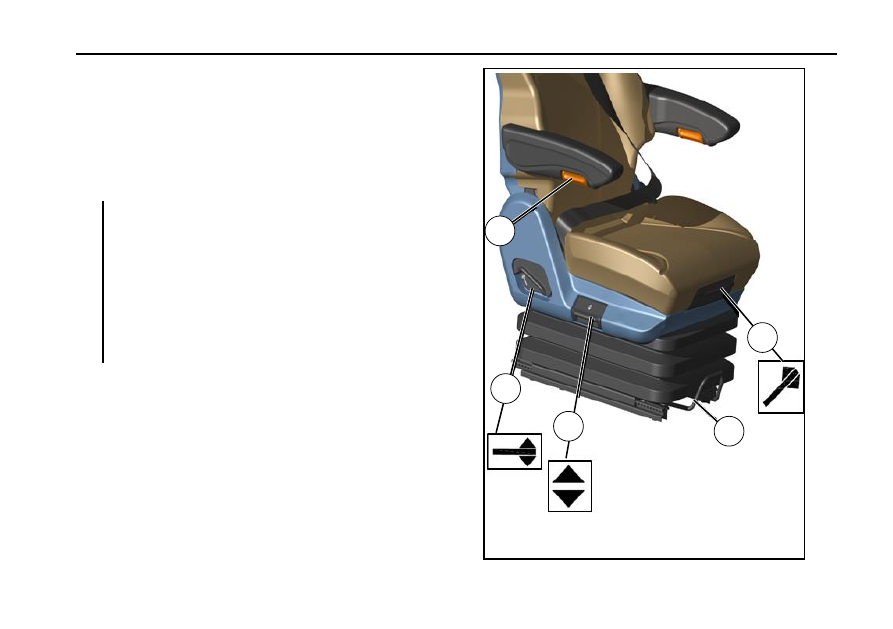

①



Ручка регулировки угла наклона подушки сиденья

②



Рукоятка регулировки сиденья вперѐд и назад

③



Ручка регулировки высоты сиденья

④



Ручка регулировки угла наклона спинки

⑤



Ручка регулировки угла наклона подлокотника (опция)









5

4

3

1

2

28

Регулировка сиденья

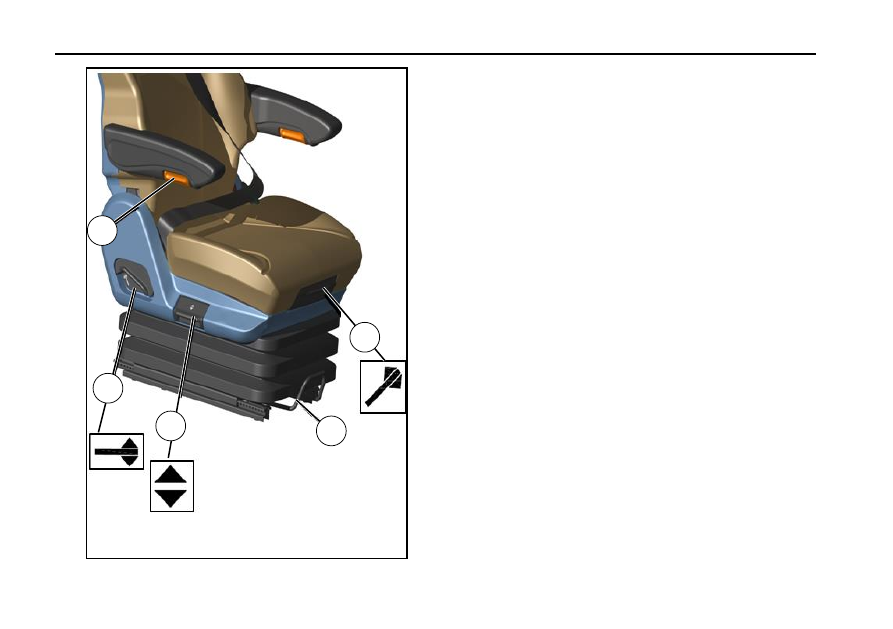

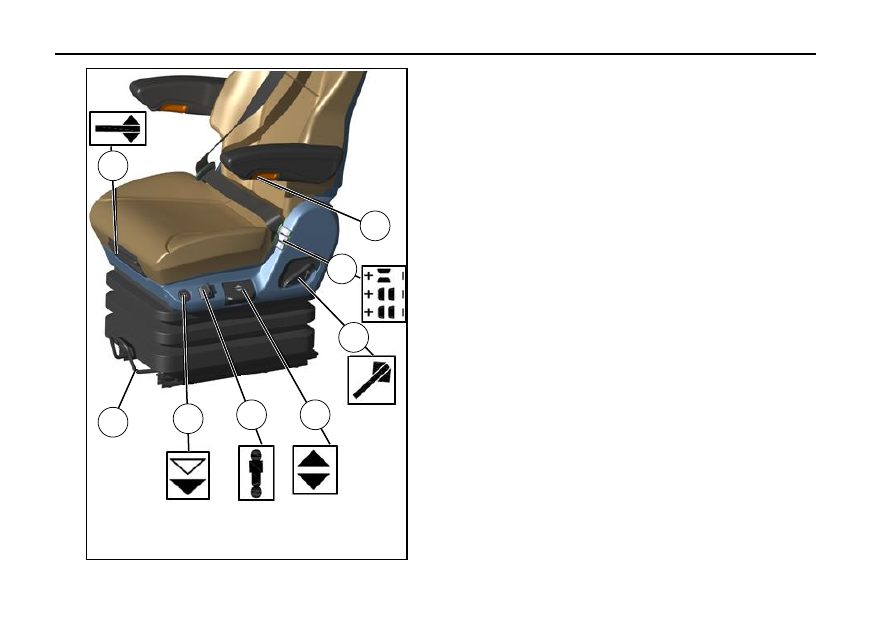

Регулировка угла наклона подушки сиденья



Потяните ручку

①



вверх, чтобы отрегулировать угол наклона подушки

сиденья.



Отпустите ручку.

Регулировка сидений вперед или назад



Потяните ручку

②



вверх и сдвиньте сиденье вперед/назад.



Отпустите ручку.



Аккуратно толкайте сиденье вперед или назад, пока не услышите, как

оно зафиксируется на месте.

Регулировка высоты сиденья



Потяните  вверх  рукоятку

③



и  отрегулируйте  сиденье  на  подходящую

высоту, сидя на сиденье или вставая с него.



Отпустите ручку.

Регулировка величины угла спинки



Откиньтесь  назад  и  осторожно  толкните  спинку  назад,  чтобы

разблокировать еѐ.



Потяните ручку

④



вверх.



Отрегулируйте спинку в желаемое положение.



Отпустите ручку.

Отрегулируйте угол подлокотника



Поверните  ручку

⑤

,  чтобы  отрегулировать  подлокотник  под  нужным

углом.

5

5

4

3

1

2

29

Регулировка сиденья

Сиденья  водителя  и  второго водителя (с  двойной  блокировкой  /
Делюкс)

Предупреждение!

-

Сиденье можно регулировать только тогда, когда транспортное

средство  находится  в  неподвижном  состоянии,  и  его  нельзя
регулировать во время движения; Сиденье класса люкс  можно
отрегулировать только тогда, когда оно находится под нагрузкой
и при давлении воздуха не менее 8 бар.

-

Убедитесь,  что  вы  слышите  звук  зажима  фиксирующего

устройства сиденья

-

При  повреждении  подушки  безопасности  сиденье  следует

заменить новым.

-

Детские  сиденья  не  подходят  для  крепления  на  сиденьях

водителя и помощника водителя.

-

Пристегивайте

ремень

безопасности

перед

каждым

движением, см. «Ремень   безопасности».

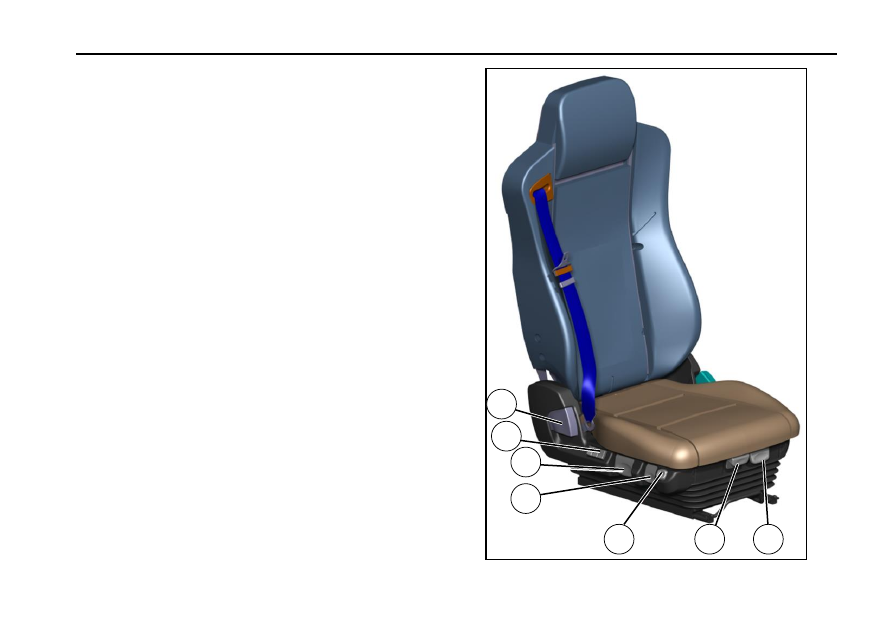

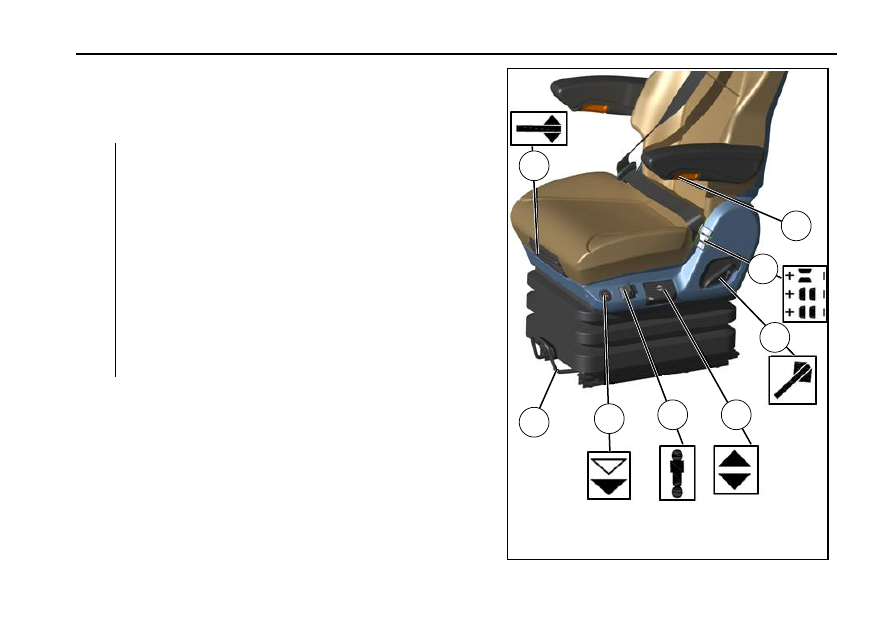

①

Ручка  регулировки  угла  наклона  подушки  сиденья

②



Ручка  регулировки

передней и задней части сиденья

③

Кнопка  быстрого  опускания  сиденья

④



Рукоятка  регулировки

демпфирования амортизатора

⑤

Ручка  регулировки  высоты  сиденья  (пневматическая)

⑥



Ручка

регулировки наклона спинки

⑦

Кнопки  регулировки  поясничной  опоры  и  боковой  поддержки

(пневматические)

⑧

Ручка регулировки угла наклона подлокотника (дополнительно)

1

3

4

6

5

2

8

7

30


Регулировка сиденья



Регулировка угла наклона подушки сиденья





Потяните ручку

①



вверх, чтобы отрегулировать угол наклона подушки

сиденья в соответствии с требованиями.





Отпустите ручку.

Регулировка сидений вперед или назад





Потяните ручку

②



вверх и сдвиньте сиденье вперед/назад.





Отпустите ручку.





Аккуратно толкайте сиденье вперед или назад, пока не услышите, как

оно зафиксируется на месте.

Быстрое опускание сиденья (легко садиться и выходить)





Сев в автомобиль, нажмите кнопку

③



(кнопка выскакивает), и сиденье

поднимается в водительское положение.





Перед  выходом  из  автомобиля  нажмите  кнопку

③



(кнопка  нажата),  и

сиденье опустится в положение для посадки.

Регулировка демпфирования амортизатора





С помощью ручки

④



можно установить эластичность сиденья (мягкое и

жесткое).







1

3

4

6

5

2

8

7

31



Регулировка сиденья



Регулировка высоты сиденья





Потяните ручку

⑤



вверх и вниз, чтобы поднять и опустить сиденье.





Отпустите ручку, когда сиденье достигнет подходящей высоты.

Регулировка величины угла спинки





Откиньтесь назад и осторожно отодвиньте спинку сиденья.





Потяните ручку

⑥



вверх, чтобы разблокировать спинку сиденья.





Отпустите  ручку,  когда  спинка  сиденья  будет  отрегулирована  в

желаемое положение.

Регулировка поясничной поддержки и боковой поддержки





Нажать  кнопку

⑦

,  чтобы  контролировать  надувание  и  сдувание

подушки безопасности.

Знак «+»: подушка безопасности надувается.

Знак «-»: подушка безопасности сдувается.

Отрегулируйте угол подлокотника





Повернуть  ручку

⑧

,  чтобы  отрегулировать  подлокотник  под  нужным

углом.











1

3

4

6

5

2

8

7

32


Регулировка сиденья



Сиденье  второго  водителя  (с  двойной  блокировкой/типа  легкой
направляющей)



Предупреждение!

-

Можно  регулировать  сиденье  только  на  стоящем

автомобиле, а не во время движения.

-

Убедитесь,  что  вы  слышите  звук  зажима  фиксирующего

устройства сиденья

-

Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

-

Пристегивайте  ремень  безопасности  перед  каждым

движением, см. «Ремень   безопасности».



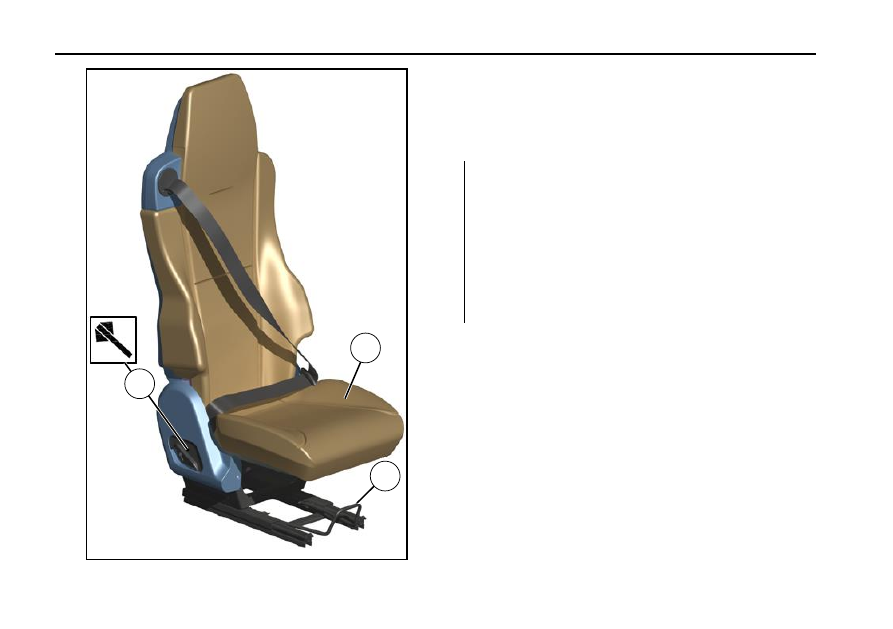

①



Ручка регулировки угла наклона спинки сиденья

②



Регулировка складывания подушки сиденья

③



Ручка регулировки сиденья вперѐд и назад.











1

3

2

33

Регулировка сиденья

Регулировка угла наклона спинки сиденья



Откиньтесь назад и осторожно отодвиньте спинку сиденья.



Потяните ручку

①



вверх, чтобы разблокировать спинку сиденья.



Отрегулируйте спинку в желаемое положение.



Отпустите ручку.

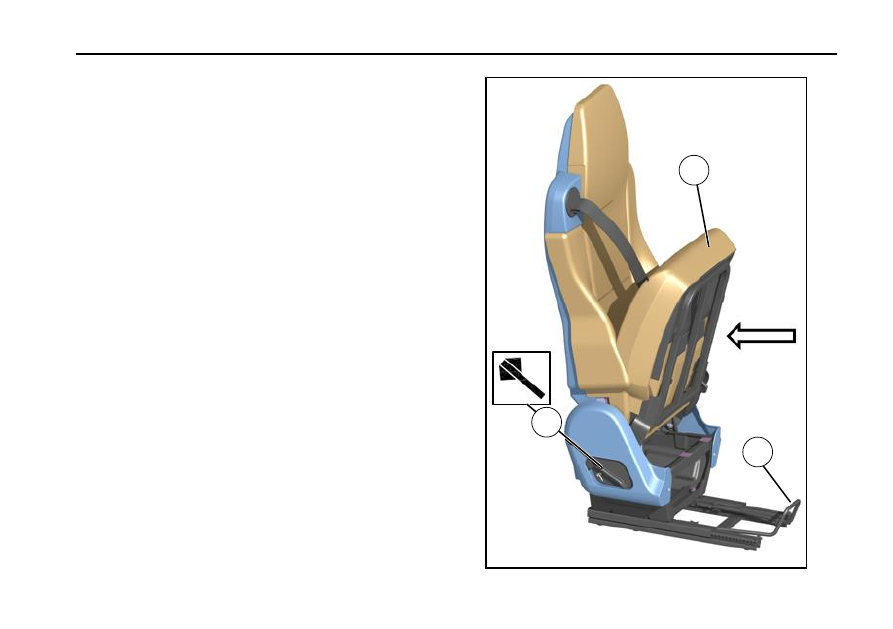

Регулировка складывания подушки сиденья



Переверните  подушку  сиденья

②



вверх,  и  когда  вы  услышите  звук

фиксации  подушки  сиденья,  прекратите  прилагать  усилие,  чтобы
сложить подушку сиденья.



Нажмите на подушку сиденья

②



в направлении, показанном на рисунке,

поверните  подушку  сиденья  вниз,  когда  услышите  звук  разблокировки
подушки сиденья, и верните подушку сиденья в исходное состояние.

Регулировка сиденья вперед или назад



Потяните ручку

③



вверх и сдвиньте сиденье вперед/назад.



Отпустите ручку.



Осторожно толкайте сиденье вперед или назад, пока не услышите, как

оно зафиксируется на месте.

1

2

3

34

Регулировка сиденья

Пассажирское

сиденье

(кресло

с

подушкой

безопасности роскошной версии)

Предупреждение!

-

Можно  регулировать  сиденье  только  на  стоящем

автомобиле, а не во время движения.

-

Убедитесь, что вы слышите звук зажима фиксирующего

устройства сиденья

-

Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

-

Пристегивайте  ремень  безопасности  перед  каждым

движением, см. «Ремень   безопасности».

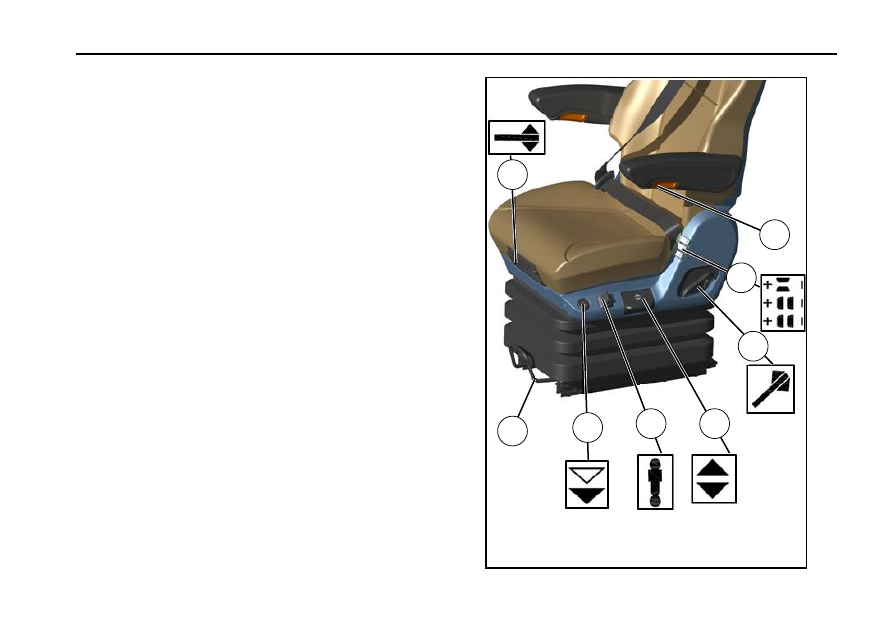

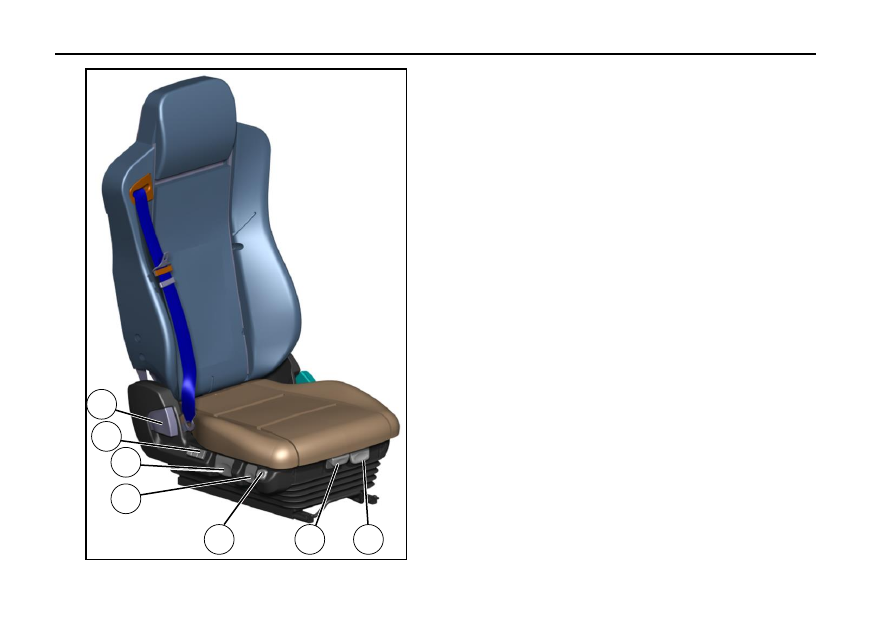

①

Ручка регулировки угла наклона спинки

②

Кнопка поясничной опоры

③

Ручка регулировки высоты

④

Ручка регулировки демпфирования

⑤

Кнопка регулировки скорого спуска

⑥

Ручка регулировки глубины сиденья

①

Ручка регулировки угла наклона подушки сиденья

1

2

3

4

5

6

7

35



Регулировка сиденья



Регулировка величины угла спинки





Откиньтесь  назад  и  осторожно  толкните  спинку  назад,  чтобы

разблокировать еѐ.





Потяните ручку

①



вверх.





Отрегулируйте спинку в желаемое положение.





Отпустите ручку.

Регулировка поясничной опоры





Поясничная  опора  разделена  на  верхнюю,  нижнюю  и  боковую

поясничную опору, а три кнопки

②



управляются индивидуально.





Нажать  соответствующую  кнопку  вверх,  чтобы  надуть  воздух,  нажать

соответствующую  кнопку  вниз,  чтобы  сдуть  воздух,  принять  удобное
положение и отпустить кнопку.

Регулировка высоты сиденья





Потянуть вверх ручку

③

, чтобы отрегулировать сиденье на подходящей

высоте.





Отпустите ручку.

Регулировка демпфирования





Отрегулируйте  ручку

④



вверх  или  вниз  до  комфортной  эластичности

(мягкой и жесткой).







5

1

2

3

4

5

6

7

36


Регулировка сиденья



Регулировка скорости спуска





Отрегулируйте кнопку скорости спуска

⑤



вниз, сиденье быстро сдуется

и опустится в самое нижнее положение.





Потянуть вверх  кнопку  регулировки

⑤

,  сиденье  быстро  надувается  и

поднимается на высоту перед быстрым сдуванием.

Регулировка глубины сиденья





Потянуть вверх  кнопку  регулировки  глубины  сиденья

⑥

,  подушка

сиденья  будет  разблокирована,  и  отрегулировать подушку  сиденья
вперед и назад до удобного положения.





Отпустите ручку.

регулировка угла наклона подушки сиденья





Переместите  кнопку  регулировки  угла  наклона  подушки  сиденья

⑦



вверх, чтобы отрегулировать угол наклона подушки сиденья до удобного
положения.





Отпустите ручку.















5

1

2

3

4

5

6

7

37



Регулировка сиденья



Регулировка  переднего  и  заднего  положения  сиденья  и  состояние
угла наклона спинки сиденья





Переднее и заднее положение сиденья можно отрегулировать по мере

необходимости  (подушку  сиденья  нельзя  отрегулировать  вперед  и
назад).



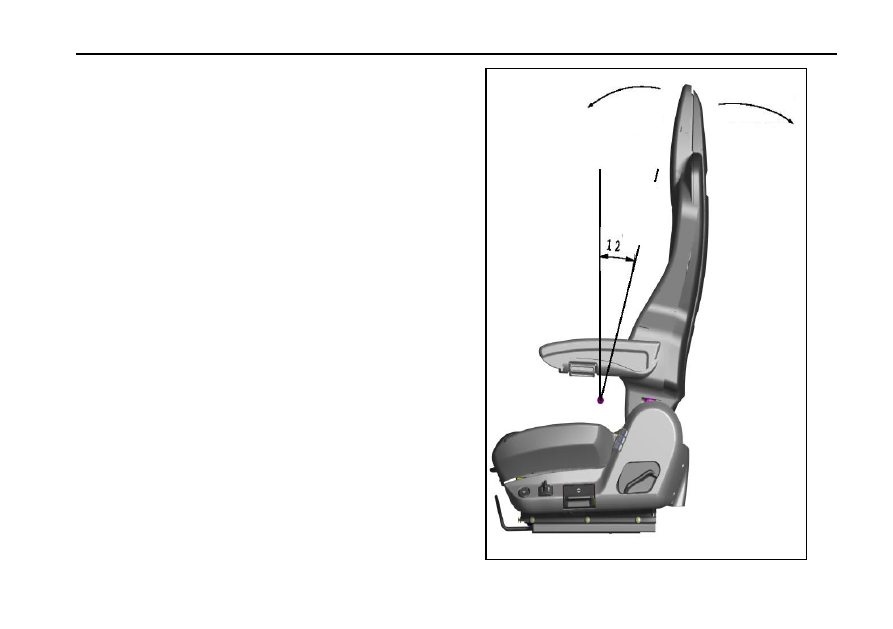

Состояние  угла  наклона  спинки  сиденья  соответствует  отклонению

спинки сиденья на 12° от вертикали.



Диапазон регулировки наклона спинки сиденья





Диапазон регулировки  угла наклона спинки сиденья:  63°  вперед и 32°

назад.



















Может повернуть на 63°

вперед



Линия

корпус

а



Можно повернуть

на 32° назад



38

Койка

Койка

Защитное устройство нижней койки

Предупреждение!

-

При  движении  автомобиля  нижняя  койка  должна  быть

опущена.

-

Запрещается  размещать  на  койке  какие-либо  предметы  во

время движения.

-

При использовании койки защитное ограждение должно быть

активировано и заблокировано.

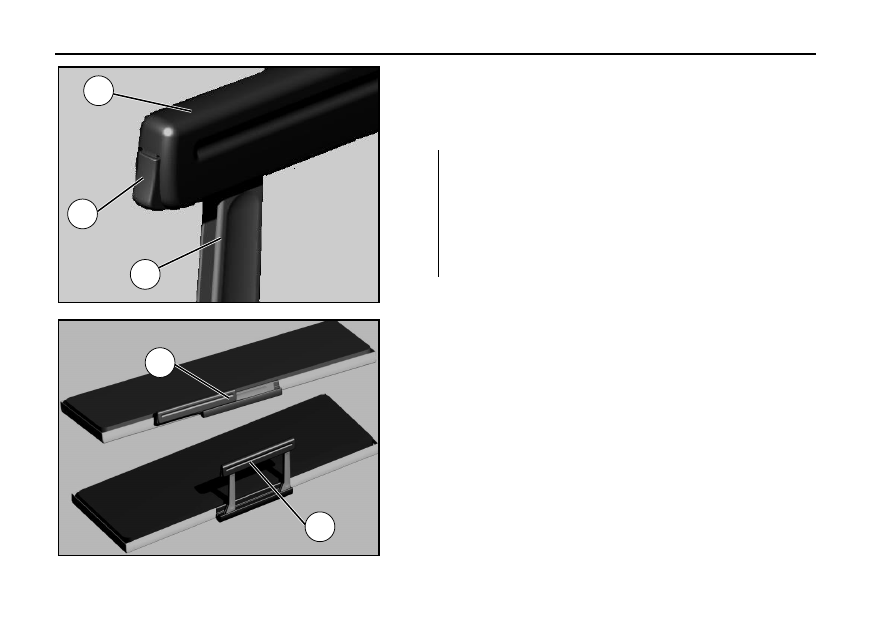

Защита выключена



В  активированном состоянии  нажать и  удерживать  кнопку

①

,  взявшись  за

ограждение

②



вокруг  центра  вращения  стойки

③

,  и  повернуть еѐ против

часовой стрелки, чтобы опустить.



A

– закрытое состояние защиты.

Защита включена



В  закрытом  состоянии  нажмите  и  удерживайте  кнопку

①

,  удерживая

ограждение

②

, поднимите его и поверните по часовой стрелке вокруг центра

вращения стойки

③



в вертикальное положение.



B-

состояние включено для защиты.

2

1

3

A

B

39

Койка

верхняя полка

Предупреждение!

При

использовании

койки

следует

включить

предохранительное устройство и запереть его.

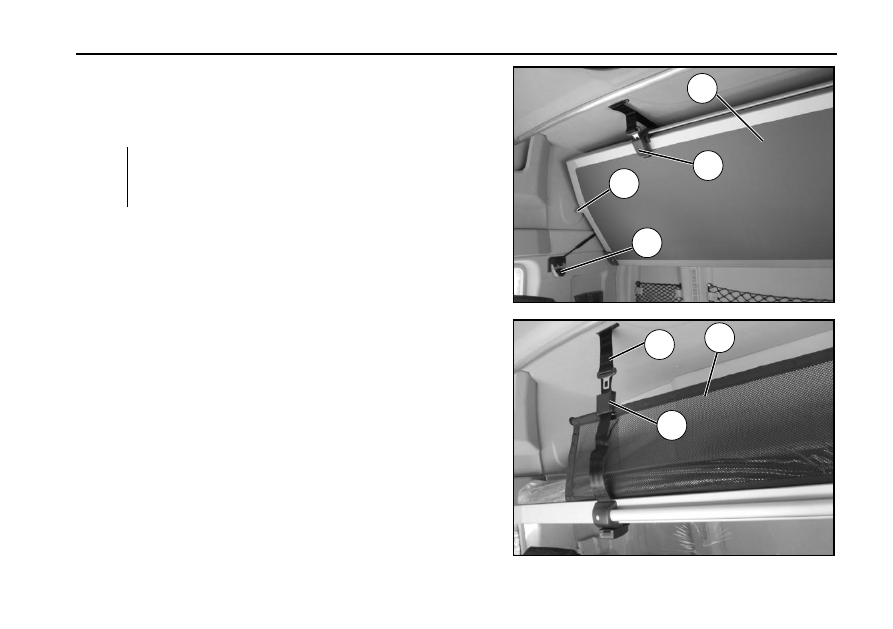

Перевернуть постель вниз



При  необходимости,  можно  толкать  вперед  кресло  водителя  /  заместителя

водителя или регулировать спинку кресла, см. раздел «регулировка сиденья».



Откройте блокировочное устройство ремня безопасности

②

, возьмитесь за

внешний  край  верхней  полки

①



и  поверните  еѐ  вниз,  пока  защѐлки

③



на

обоих концах не защѐлкнутся в пазах

④

.



Надлежащим  образом  потяните  ремень  безопасности

⑤



за  оба  конца,

отрегулируйте  положение  защитной  сетки

⑥



и  зафиксируйте  зажим

безопасности

⑦



для обеспечения безопасности.

2

1

3

4

5

7

6

40


Койка



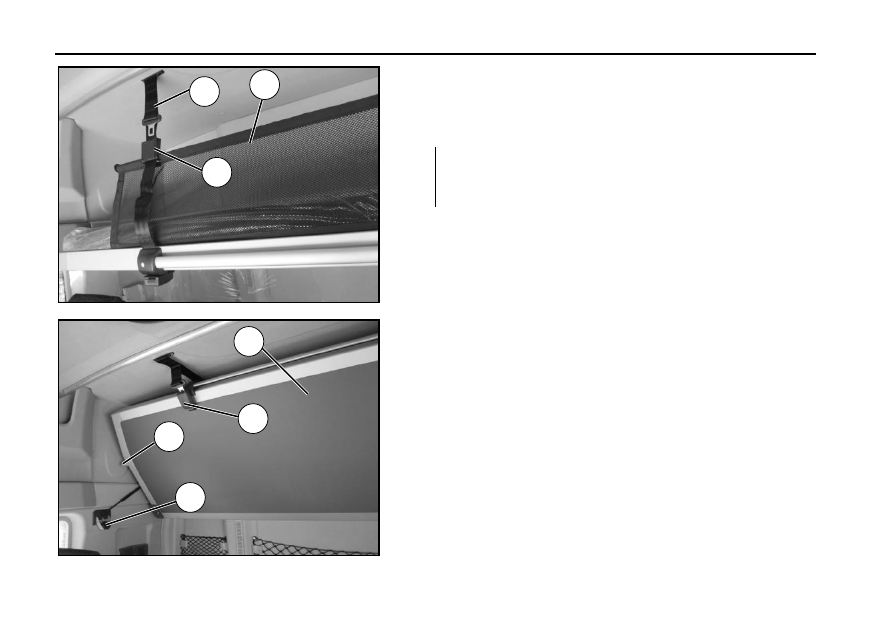

Переверните верхнюю полку вверх.



Предупреждение!

Убедитесь, что при уборке верхней полки на обоих концах
крепится замок ремней безопасности.







Отпустите зажим ремня безопасности

⑦

,и опустите защитную сетку

⑥

.







Возьмите  верхний  край  верхней  полки

①



и  умеренно  поверните  верхнюю

полку

①



в соответствующее положение.





Правильно  зафиксируйте  устройства  ремней  безопасности  на  концах

верхнего спального места

②

.





















5

7

6

2

1

3

4
