СП РК 3.04-108-2014 ПРОЕКТИРОВАНИЕ, СТРОИТЕЛЬСТВО И ЭКСПЛУАТАЦИИ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ (ҚР ЕЖ 3.04-108-2014) - 4

СП РК 3.04-108-2014

3

включением полос шириной  до 60



м в обе стороны от обозначенного выхода  сместителя.





5 ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ  И ГИДРОГЕОЛОГИЧЕСКИЕ  ИЗЫСКАНИЯ



5.1

Инженерно-геологические  и  гидрогеологические  изыскания  площадки

строительства осуществляются  в соответсвии СН РК 1.02-18.

5.2  При  учете  реологических  процессов  в  грунтах  оснований  гидросооружений,

строящихся  на  подрабатываемых  территориях, используются  характеристики длительного
деформирования грунтов, принимаемые в соответствии с Приложением А.

5.3  Коэффициент  фильтрации,  критический  градиент,  критическую  скорость

фильтрации,  для  грунтов  основания  следует  определять  согласно  действующих
нормативно-технических  документов  по  проектированию  оснований  гидротехнических
сооружений с учетом возможного изменения свойств грунтов вследствие подработки.


6 ПРОГНОЗ  ДЕФОРМАЦИЙ  ЗЕМНОЙ  ПОВЕРХНОСТИ  И РАСПРОСТРАНЕНИЯ

ВОДОПРОВОДЯЩИХ  ТРЕЩИН



6.1  К  прогнозируемым  параметрам  сдвижений  и  деформаций  земной  поверхности

относятся:





оседания

h

, мм;





наклоны

i

, мм/м;





кривизна

R

, 1/м (радиус кривизны

R

, км);





горизонтальное сдвижение

ξ

, мм;





горизонтальные деформации растяжения и сжатия

ε

, мм/м;





величины раскрытия трещин и высота уступа

y

h

, см;





общая  продолжительность  процесса  сдвижения, период опасных деформаций, а

также  местоположение  зон  водопроводящих  трещин,  провалов  и  крупных
трещин.

В  качестве  исходных  данных  для  проектирования  гидротехнических  сооружений

принимаются  наибольшие  величины  ожидаемых  сдвижений  и  деформаций  земной
поверхности из полученных на различных стадиях отработки пластов и горизонтов.

6.2 Если значения

ε

<1 мм/м,

R

>20 км,

y

h

<10 мм,

i

<3 мм/м, то при проектировании

гидротехнических  сооружений,  размещаемых  на  подрабатываемых  территориях,  за
исключением  водопроводящих  самотечных  каналов,  допускается  не  предусматривать
специальные защитные мероприятия.

6.3  Условия  возможного  образования  провалов  и  крупных  трещин  на  земной

поверхности, а также их границы устанавливаются в соответствии с [1], [2] и правилами,
предусмотренными пп. 6.5–6.9 настоящего свода правил.

6.4 При разработке пластов, имеющих углы падения

α

< 45°, без оставления целиков

в выработанном пространстве, провалы (воронки) на земной поверхности образуются, как
правило, при глубине разработки менее 12

m

, где

m

 – вынимаемая мощность пласта.

За границу зоны возможных провалов и крупных трещин в этом случае принимается

контур, отстоящий в плане от контура очистных выработок на 15 м. Если нижняя граница

СП РК 3.04-108-2014

4

горных выработок расположена на глубине более 12

m

, то на контур очистных выработок

со стороны падения пласта принимается изогипса пласта, соответствующая глубине  12

m

.

6.5  При  системах  разработки  с  оставлением  целиков  в выработанном пространстве

(короткие  столбы,  камеры),  а  также  если  система  разработки  в  ранее  пройденных
выработках  неизвестна  или  контур  выработок  со  стороны  падения  является
недостоверным,  то  за  границу  зоны  возможных  провалов  и  крупных трещин со стороны
падения  принимается  горизонтальная  проекция  изогипсы  пласта  на  глубине  20

m

,  а при

m

 меньше  4 м – на глубине 80 м.

В  границы  очистных  выработок  включаются  и  подготовительные,  если  ширина

целика между ними менее

0,1

Н

, где

Н

 – расстояние по вертикали от земной поверхности

до кровли целика.

6.6 При разработке пластов с углами падения

α

>45° провалы на земной поверхности

образуются,  как  правило,  если  вертикальная  высота  целиков,  оставленных  на  выходах
пластов под наносы, менее величины

ц

h

 определяемой по "Правилам охраны сооружений

и  природных  объектов  от  вредного  влияния  подземных  горных  работ  на  угольных
месторождениях",  а  при  отсутствии  для  рассматриваемого  бассейна  (месторождения)
таких  данных  значение

ц

h

  следует  определять  в  зависимости  от  мощности  пластов  по

Таблице 1.

При разработке  мощных пластов слоями без закладки выработанного пространства

значения

ц

h

определяются по суммарной мощности пластов.



Таблица 1

 –

Определение



вертикальной высоты целиков



Мощность

пласта, м

2 и менее

3

4

5

6

7 и более

ц

h



60

75

85

90

95

100



6.7  За  границу  зоны  возможных  провалов  на  земной  поверхности  при  разработке

пластов  с  углами падения

α

 > 45° во всех угольных бассейнах (месторождениях), следует

принимать в плане:

а)  по  направлению  простирания  пласта  –  линию,  проведенную  за  пределами

очистной выработки на расстоянии от ее границы, определяемом по формуле




пр

l

h ctgφ

 

, но не менее 15 м

(1)


где

h

 – мощность наносов в мм;

φ

 – угол  сдвижения в наносах, определяемый в соответствии с [1], [2];

б)  со  стороны  лежачего  бока  –  линию,  проведенную  от  выхода  почвы  пласта  под

наносы на расстоянии, определяемом так же, как  по простиранию;

в)  со  стороны  висячего  бока  –  линию,  проведенную  от  выхода  кровли  пласта  под

наносы на расстоянии, определяемом по формуле:


СП РК 3.04-108-2014

5











B

B

B

l

H

d

ctgα

h ctgφ ctgα







 



, но не менее 20 м

(2)


где

B

H

 – расстояние по вертикали от земной поверхности до верхней границы выработки;

B

d

 – величина, определяемая по Таблице 2

К  зоне  провалов  прилегает  зона  крупных  трещин,  ширина  которой принимается со

стороны висячего бока равной 30 м, а со стороны лежачего бока и по простиранию – 20 м.

6.8  На  участках,  где  фактическая  глубина  разработки  меньше  безопасной  глубины

разработки соответствующего пласта под водными объектами, определяемой согласно [1],
[2], зона водопроводящих трещин распространяется до земной поверхности.


Таблица 2



Мощность

пласта, м

2 и менее

3

4

5

6

7

8 и более

B

d



10

12

14

16

18

20

22



6.9 За границу зоны водопроводящих трещин по простиранию принимается внешний

контур,  отстоящий  в  плане  от  контура  очистной  выработки  на  расстоянии

ПР

H ctgδ



,  по

восстанию  на  расстоянии

В

H ctgγ



  и  по  падению  на  расстоянии

H

H ctgβ



,  где

ПР

H

  –

глубина  залегания  пласта  в  соответствующих  точках границ выработки, оконтуривающих
ее  по  простиранию;

В

H

  и

H

H

  –  глубина  залегания  пласта  на  границах  выработки,

оконтуривающих  ее  соответственно  со  стороны  восстания  и  падения;

δ

 



γ







β



 – углы

разрывов.

Величины углов разрывов определяются согласно [1], [2]. При отсутствии данных об

углах  разрывов  последние  следует  принимать  на  10°  больше  соответствующих  углов
сдвижения в коренных породах, но не более 90°.



7 ОСОБЕННОСТИ  ПРОЕКТИРОВАНИЯ  И РАСЧЕТА  ГИДРОТЕХНИЧЕСКИХ

СООРУЖЕНИЙ



7.1  Строительство  плотин  из  грунтовых  материалов  на  подрабатываемых

территориях  без  применения  горных  мер  защиты  допускается  при  величине  ожидаемых
горизонтальных  деформаций  растяжения  земной  поверхности  не  более  3 мм/м  и  высоте
уступов не более 100 мм.

7.2  Оценку предельных состояний первой группы в гидротехнических сооружениях,

их конструкциях и основаниях при воздействии деформаций подрабатываемого основания
следует производить, исходя из условия:




0.9

к

P

н

m

N

P

К





(3)



СП РК 3.04-108-2014

6

где

P

N

 – расчетное значение суммарного внутреннего усилия;

P

  –  расчетные  значения  несущей  способности  сооружения  или  его  конструкции  и

основания, определяемые с учетом коэффициента надежности по материалам

К

м

;

к

m

 – коэффициент  условий работы;

н

К

 – коэффициент  надежности по капитальности.

Значения коэффициентов

м

К

 и

н

К

определяются согласно СП РК 3.04-109.

7.3  При  расчете  конструкций  гидротехнических  сооружений  на  воздействие

вертикальных и горизонтальных перемещений грунтового массива основание допускается
принимать  линейно-  или нелинейно-деформируемым, характеризуемым постоянным или
переменными коэффициентами жесткости.

В  зависимости  от  характера  воздействий,  обусловленных  влиянием  горных

выработок,  деформационные  свойства  основания  на  контакте  с  фундаментами  и
подземными  частями  сооружений  характеризуются  коэффициентами  жесткости  при
сжатии  (

y

К

  или

yдл

К

)  и  сдвиге  (

х

К

  или

хдл

К

),  определяемыми  в  соответствии  с

требованиями СП РК 2.03-101.

7.4  Нагрузки  и  воздействия  на  гидротехнические  сооружения  на  подрабатываемых

горными  работами  территориях,  кроме  тех,  которые  приводятся  в  настоящем  своде
правил, принимать согласно СНиП РК 3.04-40.

7.5  Дополнительные  нагрузки  на  гидротехнические  сооружения  от  воздействия

неравномерных  вертикальных  и  горизонтальных  деформаций  допускается  определять  с
учетом реологических  свойств грунтов оснований согласно Приложения A.



8 СНИЖЕНИЕ  ВЛИЯНИЯ ДЕФОРМАЦИЙ  ЗЕМНОЙ  ПОВЕРХНОСТИ  НА

КОНСТРУКЦИИ  ГИДРОТЕХНИЧЕСКИХ  СООРУЖЕНИЙ



8.1  При  проектировании  бетонных  конструкций  следует  ширину  шва

a

  между

отдельными  секциями,  требуемого  для  компенсации  неравномерных  горизонтальных
смещений при подработке, определять по формуле




0

Θ

ε

ε

a

n m εL

H







(4)


где

0

L

 – расстояние между центральными осями смежных секций;

H

 – высота сооружения;

ε

 – относительные деформации растяжения вследствие подработки;

Θ – расчетный крен секций, определяемый по формулам:





0

Θ

к

к

L

n m

R



 или

(5)



СП РК 3.04-108-2014

7



Θ

y

h

h

n

L





(6)


где

L

 – длина секции сооружения;

y

h

 – высота уступа;

R

 – радиус кривизны;

ε

n

,

h

n

,

к

n

, – коэффициенты  надежности по нагрузке;

ε

m

,

к

m

 – коэффициенты условий работы, назначаемые в соответствии с приведенными в

СП РК 2.03-101.

8.2 Уплотнение деформационных швов бетонных и железобетонных плотин следует

выполнять  в  соответствии  с  требованиями  СНиП РК 3.04-109.  При  этом  ширина  шва

a



определяется по Формуле (4).

8.3  При  проектировании  трубчатых  водосбросов,  прокладываемых  в  бетонных  или

железобетонных  галереях,  ширину  шва

r

a

между отдельными секциями следует назначать

исходя из условия




0

ф

r

i

i

к

к

D

a

n m ε

L

n m R



















(7)


где

ε

,

R

 – параметры деформаций сдвижения;

ф

D

 – диаметр фланца галереи;

0

L

 – расстояние между центральными осями смежных секций;

i

n

,

к

n

,

i

m

,

к

m

  –  соответственно  коэффициенты  надежности  по  нагрузке  и  условий

работы, определяемые аналогично требованиям Пункта 8.1.

8.4 При проектировании водопроводящих каналов и самотечных линий водозаборов,

проходящих  на  участках  подрабатываемой  территории,  уклоны  их

к

i

следует  назначать  с

учетом изменения рельефа  за счет деформаций сдвижения при подработке по формуле




к

расч

i

i сдв

i

i

n m i







(8)


где

расч

i

 – расчетный уклон, обеспечивающий нормальную работу без подработки;

сдв

i

 – ожидаемый наклон основания в результате подработки на рассматриваемом участке;

i

n

,

i

m

 – коэффициенты  надежности по нагрузке и условий работы.

СП РК 3.04-108-2014

8

9 ОПРЕДЕЛЕНИЕ  ГРАНИЦ  ЗОН ВЛИЯНИЯ ПОДЗЕМНЫХ РАЗРАБОТОК  И

ПРОДОЛЖИТЕЛЬНОСТИ  ПРОЦЕССА  СДВИЖЕНИЯ



9.1  Разработка  угольных  пластов  приводит  к  изменению  напряженного  состояния

горных  пород  и  их  сдвижению,  проявляющемуся  в  образовании  зоны  сдвижения  в
массиве и на земной поверхности. Зона сдвижения на поверхности от влияния отдельной
очистной выработки называется мульдой сдвижения.

Отдельные  точки  в  мульде  сдвижения  сдвигаются  в  рассматриваемый  момент

времени  на  разные  величины,  в  результате  чего  возникают  вертикальные  (наклоны,
кривизна,  скручивание)  и  горизонтальные  (растяжения,  сжатия,  сдвиги)  деформации,  а
также  провалы  и  сосредоточенные  деформации  -  трещины  и  уступы  в  вертикальной  и
сдвиги в горизонтальной плоскостях.

Сдвижения  и  деформации  горных  пород  и  земной  поверхности  могут  вызвать

повреждения в объектах,  увеличение водо- и газопроницаемости пород над выработанным
пространством,  изменение  гидрогеологического режима поверхностных и грунтовых вод,
активизацию оползневых процессов.

Размеры  зоны  влияния  подземных  разработок,  величины  и  характер  деформаций,

скорости  роста  деформаций  и  продолжительность  процесса  сдвижения  горных  пород  и
земной поверхности зависят от следующих  основных факторов:

а) мощности, угла  падения и глубины разрабатываемых пластов;
б)  размеров  очистных  выработок,  последовательности  прохождения  и  взаимного

положения границ очистных выработок в одном пласте и свите пластов;

в)  структурных  особенностей  массива  горных  пород  (строения  вмещающих  пород,

наличия разрывных и пликативных нарушений, изменчивости залегания  пород и физико-
механических  свойств пород;

г) способа управления горным давлением;
д) скорости подвигания забоя и скорости развития работ вкрест простирания.
9.2  При  определении  границ  зоны  влияния  подземных  разработок  по  данным

наблюдений  приняты  следующие  значения  деформаций  земной  поверхности  при
расстояниях между  реперами 15-20 м: наклоны

3

 0,5 10

i







,

 растяжение

3

0,5 10









.

Границы  зоны  влияния  подземных  разработок  определяются  по  граничным  углам.

Граничными  углами  называются  внешние  относительно  выработанного  пространства
углы,  образованные  на  вертикальных  разрезах  по  главным  сечениям  мульды  сдвижения
горизонтальными  линиями  и  линиями,  последовательно  проведенными  в  коренных
породах,  мезозойских  отложениях  и  наносах,  соединяющими  границу  очистной
выработки  с  границей  зоны  влияния  подземных  разработок  на  земной  поверхности
(Рисунок 1).

Различают граничные углы:
а)  в  наносах  (четвертичные  и  третичные  горизонтально  залегающие  породы,  не

вмещающие  разрабатываемые  пласты)

0



,  которые  принимаются  одинаковыми  во  всех

направлениях и учитываются при мощности наносов более 5 м;

б) в мезозойских отложениях на месторождениях палеозойского возраста  -

0

M



;

0

M



;

0

M



;

СП РК 3.04-108-2014

9

в)  в  коренных  породах,  к  которым  относятся  породы  того  же  возраста,  что  и

разрабатываемые  угольные  пласты  -

0



,

0



,

0



,

01



;  углами

0



  и

0

M



  определяются

границы  зоны  влияния  подземных  разработок  по  простиранию  пласта;  углами

0



;

0

M



;

0



  и

0

M



  -  вкрест  простирания  пласта  соответственно  со  стороны падения и восстания;

углами

01



 определяется граница зоны влияния в лежачем боку пласта при углах падения



 больше  предельных значений

П



.

Различают граничные углы при выемке одиночных пластов и свит. При выемке свит

пластов  в  зависимости  от  взаимного  расположения  границ  выработок  в  разных  пластах
граничные  углы  могут  быть  как меньше, так и больше их значений от влияния отдельной
выработки в одном пласте.





а

  -  вкрест  простирания  при  угле  падения  пласта  до

П



;

б

  -  по  простиранию пласта;

в

 - вкрест простирания

при угле падения более

П



;

1

 - наносы;

2

 - мезозойские отложения;

3

 - коренные породы;

1

A

 - зона влияния

очистной выработки;

2

A

 - зона опасного влияния;

3

A

 - зона трещин;

4

A

 - зона провалов

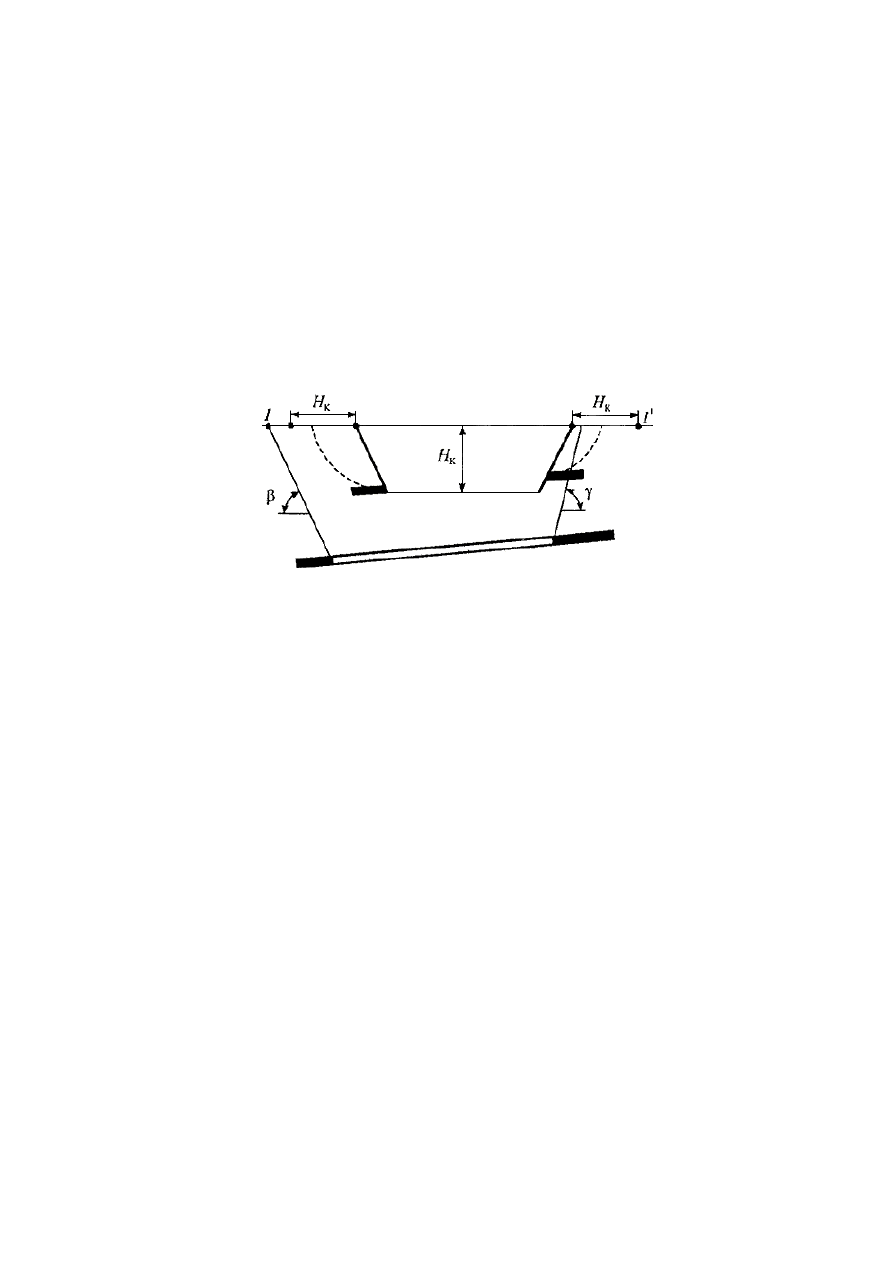

Рисунок  1 – Зоны влияния отдельной очистной выработки на вертикальных

разрезах

СП РК 3.04-108-2014

10

9.3  В  пределах  зоны  влияния  подземных  разработок  выделяют  зону  опасного

влияния.  Для  определения  границ  зоны  опасного  влияния приняты следующие значения
деформаций  земной  поверхности:  наклон

3

4 10

i



 

;  кривизна

3

0, 2 10

K







1/м;

растяжение

3

2 10





 

 (при среднем интервале 15-20 м).

Границы  зоны  опасного  влияния  определяются  углами  сдвижения.  Углами

сдвижения  называются  внешние  относительно  выработанного  пространства  углы,
образованные  на  вертикальных  разрезах  по  главным  сечениям  мульды  сдвижения  при
полной  подработке  горизонтальными  линиями  и  линиями,  последовательно
проведенными  в  коренных  породах,  мезозойских  отложениях  и  наносах,  соединяющими
границу выработки с границей зоны опасного влияния на земной поверхности.

Различают углы сдвижения (см. Рисунок 1):
а)  в  наносах  -



  (принимаются  одинаковыми  во  всех направлениях при мощности

наносов  5  м  и  более,  при  меньшей  мощности  углы  сдвижения  принимаются  такими  же,
как  и в подстилающих породах);

б) в мезозойских  отложениях -

M



,

M



,

M



;

в) в коренных породах -



,



,



,

1



.

Для  определения  значений  углов  сдвижения  при  выемке  свит  -  свита  пластов

разделяется  на группы следующим  образом (Рисунок 2):

а)  при  оконтуривании  предохранительных  целиков  горными  выработками  и  при

разработках  свит  пластов  с  углами  падения  до  25°  (Рисунок  2,

а

,

б

)  в  группы

объединяются  пласты  свиты,  у  которых  расстояние  по  нормали  к  напластованию  между
верхним  и  нижним  пластами

h



  меньше расстояния от земной поверхности до границы

целика  (выработки)  в  верхнем  пласте  группы  (

B

h

H

 

  -  у  верхних  границ  выработок,

H

h

H

 

 - у нижних, см. Рисунок 2, а, б);

б)  при  разработках  свит  пластов  с  углами  падения



>  25°  в  группу  пластов

объединяются  такие,  у  которых  расстояние  по  горизонтали  между  верхним  и  нижним
пластами  у нижних границ выработок меньше глубины горизонта (

H

HГ

h

H

 

, Рисунок 2,

в

).  Со  стороны  верхних  границ  выработок  в  группу  объединяются  пласты,  у  которых

расстояния  между  верхним  и  нижним  пластами  меньше  глубины  верхних  границ
выработок (

В

BГ

h

H

 

, Рисунок 2,

в

).

При  оконтуривании  предохранительного  целика  горными  выработками  углы

сдвижения  в  коренных  породах  от  второго,  третьего  и  последующих  разрабатываемых
пластов первой группы определяются по углам





 

 (по простиранию),





 

;





 



(на разрезах  вкрест простирания).

При  разработках  свит  пластов  с  углами  падения  до  25  (см.  Рисунок  2,

б

),  когда

расстояние по напластованию между проекциями границ выработок в различных пластах
группы  удовлетворяет  условиям  (9),  значения  углов  сдвижения  в  коренных  породах  от
каждого  пласта  группы  определяются  по  углам  (по  простиранию)  и  углам  и  (на  разрезе
вкрест простирания) в соответствии со схемой Рисунок 2,

б

.

СП РК 3.04-108-2014

11



l

   < 0,3

H

,



l

   < 0,3

H

,

(9)


где

B

H

  и

H

H

 – соответственно глубины верхней и нижней границ выработок в верхнем

пласте.




а

  -  вкрест  простирания  при  оконтуривании  предохранительных  целиков;

б

  -  вкрест  простирания  при

разработке  пологих  пластов;

в

  -  вкрест  простирания  при  нисходящем порядке р азработки пластов;

г

 - то же,

при восходящем;

1

-

1

 - от первого пласта;

2

-

2

 - от второго;

3

-

3

 - от третьего  пласта

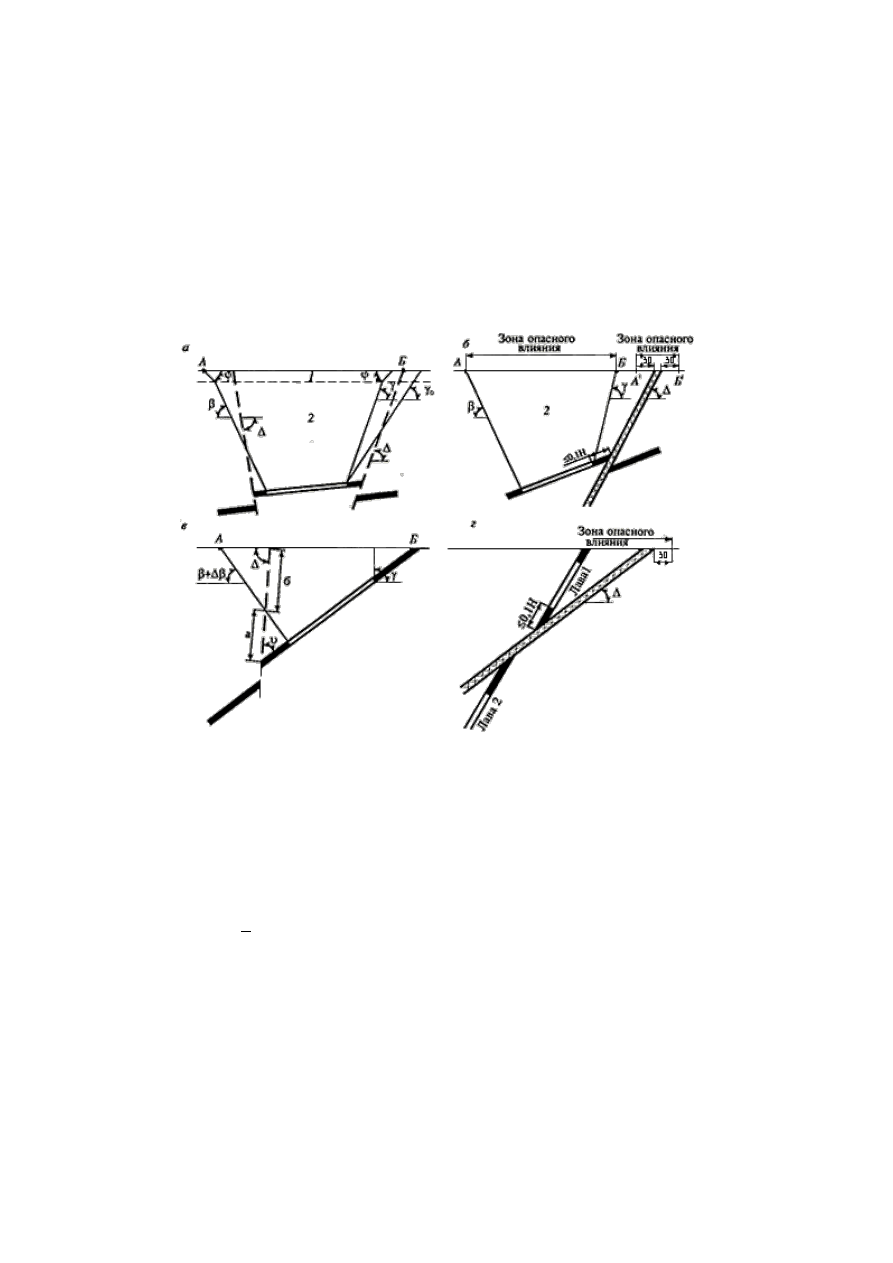

Рисунок  2 – Зоны опасного влияния выработок на вертикальных разрезах  при

разработке свиты пластов




Глубины

B

H







BГ

H

  и

Г

H







НГ

H

  при  построении  целиков  определяются  как

расстояния  от  земной  поверхности  до  точек  пересечения  плоскостей,  проведенных  под
углами сдвижения с верхним пластом (см. Рисунок 2,

а

).

При  определении  зоны  опасного  влияния  величины

B

H







BГ

H

  и

Г

H







НГ

H

определяются  как  расстояния  по  вертикали  от  границ  выработок  до  земной

поверхности (см. Рисунок 2,

б

,

в

,

г

).

При  разработке  свит  пластов  с  углами  падения



  >  25 ,  когда  мощность

междупластья  по горизонтали удовлетворяет условиям:



- у нижних границ выработок;

 - у верхних,

(10)

границы  зоны  опасного  влияния  при  нисходящем  порядке  разработки  от  выработок  в
пластах,  разрабатываемых  во  вторую,  третью  и  последующие  очереди,  определяются  по

СП РК 3.04-108-2014

12

углам





 

;





 

 (на разрезе вкрест простирания, см. Рисунок 2,

в

), а при восходящем

порядке разработки - соответственно по углам





 

;





 

 (см. Рисунок 2,

г

).





1

  -  наносы;

2

  -  коренные  породы;

S1

  и

S2

  -  зоны  опасного  влияния,  вызванные  сдвижением  пород  по

напластованию,  соответственно  от выработок в пластах

1

 и

2

;

АБ -

зона опасного влияния

Рисунок  3 – Схемы к определению границ опасного влияния при сдвижении пород

по напластованию (

а

) и  при невыдержанном залегании пород (

б

)


9.4 Опасные деформации в зоне подвижек пород по контактам напластований (зоны

1

S

 и

2

S

, Рисунок 3,

а

) за пределами зоны опасного влияния, определяемой углами



 и



,

могут  возникать  при  углах  падения  пластов,  больших  угла  трения  пород  по  слабым
контактам  (

1

 



). Учет подвижек пород по контактам напластований производится на

тех месторождениях, где они установлены инструментальными наблюдениями.

Значения  углов  сдвижения



  зависят  от  количества  разрабатываемых  пластов

(выработок) и взаимного расположения границ выработок в этих пластах.

9.5 При невыдержанном залегании пород границу зоны опасного влияния подземных

разработок  по  падению  и  в  подстилающих  породах  на  разрезе  вкрест  простирания
определяют с учетом  изменения углов падения слоев толщи (Рисунок 3,

б

).

Для  определения  границы  зоны  опасного  влияния  со  стороны  падения  на  разрезе

вкрест  простирания  определяют  угол  падения  пласта  у  нижней границы выработки и по
этому  значению  угла  падения  пород  находят  значения  угла



. Под этим углом проводят

линию на разрезе до контакта с наносами (мезозойскими породами); в тех случаях, когда в
точках  пересечения  этой  линии  с  коренными  породами  углы  падения  слоев  пород  не

СП РК 3.04-108-2014

13

отличаются  более,  чем  на  10°  от  угла  падения  пласта  у  нижней  границы  выработки,
принятое  значение  угла



  используется  для  определения  границы  зоны  опасных

сдвижений; в противном случае поступают следующим образом:





на  разрезе  вкрест  простирания  определяют  угол  падения  пласта



  у  нижней

границы выработки и по нему находят значение угла сдвижения



;





под  полученным  углом  сдвижения



  проводят линию от границы выработки

до  пересечения  со  слоем  толщи  пород,  угол  падения  которого

1



  в  точке

пересечения отличается от угла



 на 10°;





по углу падения

1



 в точке I находят новое значение угла

1



 и под этим углом

проводят  линию  до  пересечения  со  следующим  слоем,  угол  падения  которого

II



 в точке пересечения II отличается от угла  падения

1



 на 10 ;





по  углу  падения

II



  находят  новое  значение  угла  сдвижения

II



;  аналогично

определяют границу зоны влияния в других слоях толщи до контакта коренных
пород с мезозойскими отложениями или наносами (точка III, см. Рисунок 3,

б

).

Углы  сдвижения



  и



,  а  также  углы  сдвижения  в  наносах  и  мезозойских

отложениях принимаются такими же, как при выдержанном залегании пластов.

Построение  зоны  опасных  сдвижений  изложенным  способом  допустимо  для

условий, когда углы  падения пластов не меняют знак в рассматриваемой области.

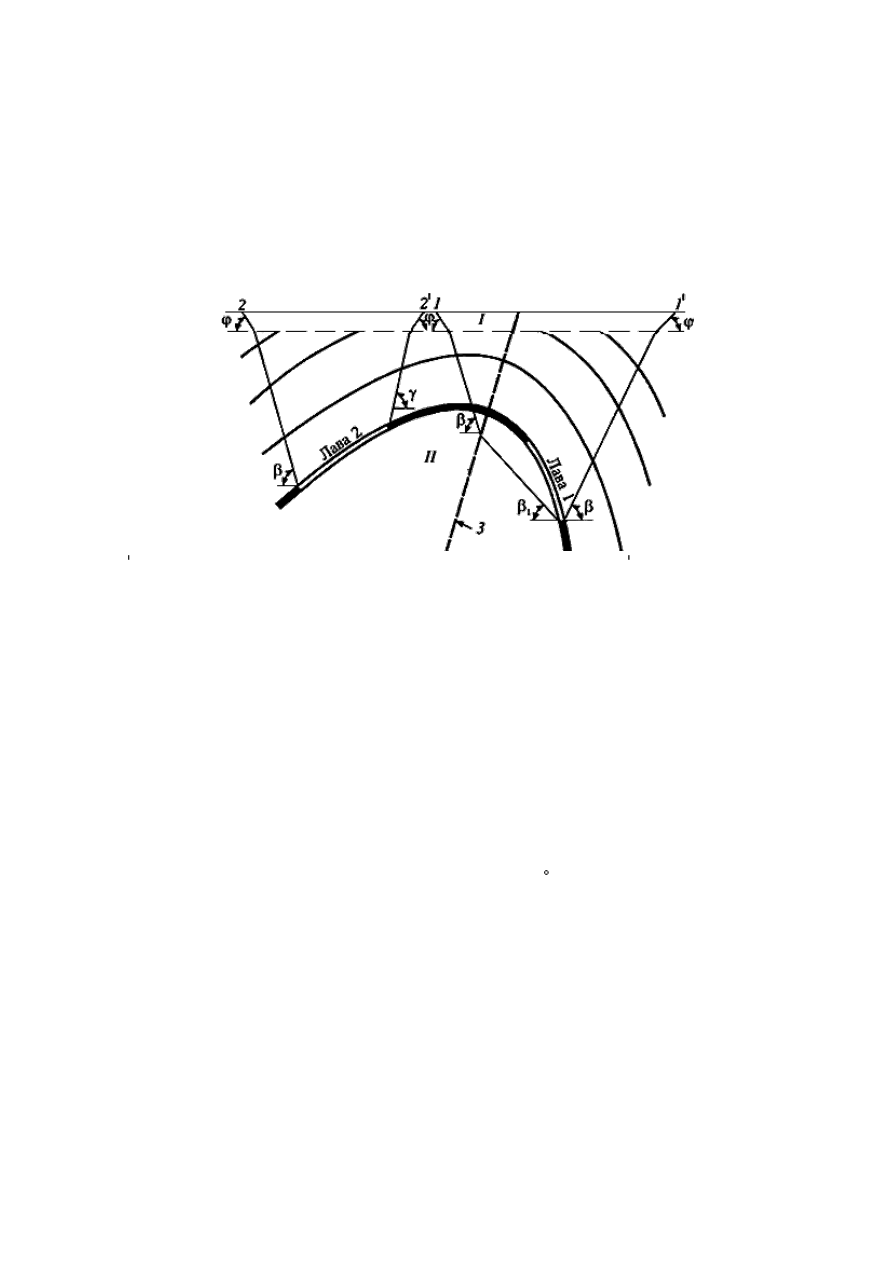

9.6  При  разработке  пластов,  залегающих  в  синклинальных  складках,  границ ы  зоны

опасного  влияния  определяются  в  соответствии  с  Пунктом  9.5,  если  в  зону  влияния  не
попадает  осевая  поверхность  складки.  В  тех  случаях,  когда  в  зону  влияния  попадает
осевая  поверхность  складки,  границы  зоны  опасного  влияния  на  вертикальных  разрезах
вкрест простирания определяют следующим образом:





при углах падения пород

30



 

 со стороны восстания (Рисунок 4,

а

) линией,

проведенной  от  верхней  границы  выработки  под  углом  сдвижения



  -  в

коренных  породах,  и



  -  в  наносах,  зона  подвижек  пород  по напластованию

определяется в соответствии с Пунктом 9.4;





со  стороны  падения  -  линией,  проведенной  под  углом



  до  пересечения  с

осевой  поверхностью  складки  и  далее  -  под  углом



  (от  первой  выработки,

лава  1,  см.  Рисунок  4,

а

)  до  контакта  с  наносами  и  под  углом



  -  в  наносах.

Значения  угла



  определяются  по  углу  падения  пласта  у  нижней  границы

выработки;





граница  зоны  влияния  от  второй  выработки  (лава  2)  на  противоположном
крыле  (см.  Рисунок  4,

а

)  определяется  линией,  проведенной  под  углом



  в

коренных  породах до пересечения с осевой поверхностью складки и далее под
углом



 - 5  до контакта с наносами и под углом



 в наносах.



СП РК 3.04-108-2014

14



а

,

б

,

в

  -  при  падении  пластов  на  крыльях  складки  в  разные  стороны;

г

  -  при  падении  пластов  на  крыльях  в

одну  сторону;

а

  -  при  углах  падения  до  30°;

г

,

б

  -  при  углах  падения  от  30°  до

n



;

1 1





  -  зона  опасного

влияния  при первичной подработке;

2

2





 - то же при повторной подработке

Рисунок  4 – Схемы к определению границ зоны опасного влияния при залегании

пластов в синклинальных складках


При  углах  падения  пластов  на крыльях складки  30

n

 

  

 граница зоны опасного

влияния со стороны восстания определяется углами



 в коренных породах и



 в наносах;

зона  подвижек  пород  по  контактам  напластований  определяется  в соответствии с п. 9.4;
граница  зоны  опасного  влияния  со  стороны  падения  определяется линией, проведенной
под углом



 до пересечения с осевой поверхностью складки (точки А - лава 1 и

A



 - лава

2, Рисунок 4,

б

) и далее по линии контакта пород (АБ,

A Б

 

, см. Рисунок 4,

б

) до контакта

с наносами, и под углом



 - в наносах.

При  углах  падения  пластов  на  крыльях  складки

n

 



  (Рисунок 4,

в

) граница зоны

опасного влияния со стороны восстания определяется углами

1



 в коренных породах и





в наносах.

Со  стороны  падения  граница  зоны  опасного  влияния  определяется  линией,

проведенной  под  углом



  до точки пересечения с осевой поверхностью складки и далее

под углом

1



 в коренных породах и углом



 в наносах.

При  углах  падения  пород  на  крыльях  в  одну  сторону  (Рисунок  4,

г

)  зона  опасного

влияния  со  стороны  падения  определяется  по  углам

1



  до  пересечения  с  осевой

поверхностью  и

II



  до  пересечения  с  контактом  коренных  пород  и  наносов  (

1



  -  угол,

определяемый по углу падения пород на разрабатываемом, а угол

II



 - по углу падения на

противоположном крыле складки).

9.7  При  разработке  пласта,  залегающего  в  антиклинальной  складке,  если  в  зону

влияния  не  попадает  замок  складки  (Рисунок  5,  лава  2),  то  границы  зоны  опасного

СП РК 3.04-108-2014

15

влияния  определяют  соответственно  углами  в  коренных  породах



 - у нижней границы

выработки,



  -  у  верхней  и



  -  в  наносах,  в  соответствии  с  Пункт  9.5  (зона

1

2 2



,  см.

Рисунок  5).  Если  разрабатывается  пласт  на  крутопадающем  крыле  складки  с  углом
падения

n

 



  (см.  Рисунок  5,  лава  1),  то  граница  зоны  опасного  влияния  со  стороны

пород  висячего  бока  определяется  углом



  в  коренных  породах  и  углом



  в  наносах  в

соответствии с Пункт 9.5.





1-1

-  зона  опасного  влияния  от  разработки  пласта  на  крутом  крыле  кладки;

2-2

-  зона опасного влияния от

разработки  пласта  на  пологом  крыле  складки;

3

  -  осевая  поверхность  складки;

I

  -  наносы;

II

  -  коренные

породы

Рисунок  5 – Схема к определению границ зоны опасного влияния при разработке

пласта, залегающего в антиканальной складке


Со  стороны  лежачего  бока  граница  зоны  опасного  влияния  определяется  линией  в

коренных  породах,  проведенной  из  нижней  границы  выработки  под  углом

1



  до

пересечения  с  осевой  поверхностью  складки,  и  далее  линией  в  коренных  породах,
проведенной под углом



 (определяемом по среднему углу падения пород) до контакта с

наносами, и углом



 в наносах (см. Рисунок 5, зона

1 1





).

9.8  При  подработке  разрывных  тектонических  нарушений  зоны  опасного  влияния

определяют следующим  образом:





при  залегании  пластов  под  углами



  <  25 ,  когда  сместители  нарушений  в

главных  сечениях  мульды  сдвижения  падают под  углами менее 80° согласно с
падением  линий,  проведенных  под  соответственными  углами  сдвижения  в
коренных  породах  (Рисунок  6,

а

),  за  границу  зоны  опасного  влияния

принимается  проекция  выхода  нижнего  контакта  зоны  перемятых  пород
сместителя  под  наносы,  если  поверхность  сместителя  выходит  на  участке
между  точками,  определяемыми  по  углам  сдвижения  и  граничным  углам
(см. Рисунок 6,

а

,  точка  Б);  в  тех случаях, когда нарушение имеет выход в зоне

опасных сдвижений, за границу зоны опасного влияния принимается грани ца,
определяемая по углам сдвижения (см. Рисунок 6,

а

, точка А);





при  подходе  очистных  работ  к  нарушению,  расположенному  со  стороны
восстания  от  выработки  на  расстоянии  0,1

H

  и  менее  (

Н

  -  расстояние  по

СП РК 3.04-108-2014

16

вертикали  от  точки  пересечения  сместителя  с  почвой  пласта  до  земной
поверхности  (Рисунок  6,

б

)  на  участке  выхода  сместителя  тектонического

нарушения

A Б

 

,  может  возникнуть  зона  опасного  влияния  при  угле  падения

сместителя  более

30

  

    в  условии  подвижек  пород  по  контактам

напластований.  При  отсутствии  подвижек пород по контактам напластований
зона опасного влияния

A Б

 

возникает при угле падения сместителя нарушения

50

  

,  со  стороны  падения  граница  зоны  опасного  влияния  определяется

углами сдвижения



 в коренных породах и



 в наносах.





1

 - наносы;

2

 - коренные породы;

A

Б







и

А

-

Б

 - зоны опасного влияния

Рисунок  6 – Схемы к определению зон опасного влияния при тектоническом

нарушении  толщи


При  подработке  тектонических  нарушений  с  углами  падения  сместителей

40...90

 



  горными  выработками  со  стороны  восстания  в  пластах  с  углами  падения

30

n





  

,  когда  углы  между  сместителем  и  пластом  составляют

30...80







  и

отношениями  -

б

/

а

  >  0,5  (Рисунок 6,

в

) в полумульде по восстанию возникают подвижки

пород  по  контактам  напластования,  а  зона  опасного  влияния  со  стороны  восстания
определяется выходом почвы пласта на поверхность (или проекцией выхода почвы пласта
под  наносы,  см.  Рисунок  6,

в

,  точка  Б);  со  стороны  падения  граница  зоны  опасного

влияния  в  этих  условиях  определяется  углами





 

  в  коренных  породах  и



  -  в

наносах,  где  значение  углов



  определяется  по рекомендациям разд. 7, а значения углов





 - по заключению специализированных организаций.

При  углах  падения  пласта

30

n





  

,  если  угол  падения  сместителя  нарушения

меньше  угла  падения  пласта,  но  не  меньше  30°  при  надработке  сместителя,  когда

СП РК 3.04-108-2014

17

расстояние от границы выработки до точки пересечения с поверхностью сместителя равно
или  менее  0,1

Н

  (Рисунок 6,

г

, лава 1); а также при подработке сместителя (см. Рисунок 6,

г

,  лава  2)  граница  зоны опасного влияния в подстилающих породах располагается в 30 м

от выхода нижнего контакта перемятых пород на поверхность или проекции выхода этого
контакта под наносы.

9.9  При  подработке  подземными  горными  выработками  пластов,  находящихся  в

зонах  влияния  действующих  и  ранее  пройденных  карьеров,  границы  зоны  опасного
влияния  при  углах  падения  пластов,  меньших  углов  трения  пород  по  наиболее  слабым
контактам

 





в  тех  случаях,  когда  в  зону  опасного  влияния  попадает  призма

возможного  обрушения  борта  (Рисунок  7),  границы  зоны  опасного  влияния  подземных
горных разработок определяются следующим  образом:





1

1

 

 - зона опасного влияния,

K

H

 - глубина карьера

Рисунок  7 – Схема определения зон опасного влияния при совместной разработке

месторождений открытым и подземным способом


а) если точка пересечения плоскостей под углами сдвижения с земной поверхностью

(контактам  с  наносами)  располагается  на  расстоянии  по  горизонтали,  большем  глубины
карьера

K

H

  (см.  Рисунок  7,  точка  1),  то  за границу зоны опасного влияния принимается

эта точка;

б)  если  указанная  точка располагается на расстоянии, равном или меньшем

K

H

 , от

верхней  бровки  карьера,  то  за  границу  зоны  опасного  влияния  принимается  точка,
расположенная на расстоянии

K

H

 от верхней бровки карьера (см. Рисунок 7, точка

1



);

в) при углах падения пластов

 





 (





- угол трения по наиболее слабым контактам

слоев)

границы

зоны

опасного

влияния

определяются

по

заключению

специализированных организаций.

При  строительстве  карьеров  в  зонах  влияния  ранее  пройденных  выработок следует

учитывать возможные изменения физико-механических  свойств пород.

9.10  При  подработке  подземными  горными  выработками  оползневых  склонов

подземные горные работы могут активизировать оползневые процессы.

Если  подземные  горные  работы  подрабатывают  оползневой  склон  со  стороны

падения,  а  граница  зоны  опасного  влияния  подземных  разработок  со стороны восстания
находится  в  пределах  оползневого  склона,  то  за  границу  зоны  опасного  влияния  со
стороны  восстания  принимается  точка  выхода  на  поверхность  плоскости  скольжения
оползня (Рисунок 8,

а

, точка

1



).

СП РК 3.04-108-2014

18

Если  подземные  горные  работы  подрабатывают  оползневой  склон  со  стороны

восстания  и  граница  зоны  опасного  влияния  подземных  горных  разработок  со  стороны
восстания  находится  вне  оползневого  тела,  то  границы  зоны  опасного  влияния  от
подземных  выработок  определяются  независимо  от  влияния  оползня  (см.  Рисунок  8,

а

  -

точка 1,

б

 - точка

1



).





1 1





 - зона опасного влияния

Рисунок  8 – Схемы определения зон опасного влияния при ведении горных работ под

оползневыми склонами


При  подработке  призмы  упора  оползня  (Рисунок  8,

а

)  граница  зоны  опасного

влияния  определяется  выходом  на  поверхность  нижнего  контакта  оползневого  тела  со
стороны восстания (Рисунок 8,

а

, точка

1



 ).

В  сложных  случаях  при  подработке  оползневых  тел  сложной  формы  границы зоны

опасного  влияния  подземных  горных  разработок  определяются  с  привлечением
специализированных организаций.

9.11  В пределах зоны опасного влияния на земной поверхности может образоваться

зона  трещин, а при условиях подработки, указанных в Пунктах 9.12 и 9.13, зона провалов
(воронок). Границы зоны трещин определяются углами разрывов

II



,

II



,

1

II



,

II



.

Углами  разрывов  называются  внешние  относительно  выработанного  пространства

углы,  образованные  на  вертикальных  разрезах  по  главным  сечениям  мульды  сдвижения
горизонтальными линиями и линиями, соединяющими границу выработки с ближайшей к
границе  мульды  сдвижения  трещиной.  Величины  углов  разрыва  определяются  в
соответствии  с  настоящими  правилами,  а  при  отсутствии  их  значений  на  отдельных
месторождениях  они  принимаются  на  10°  больше  соответствующих  углов  сдвижения  в
коренных породах, но не более 90°.

При  разработке  свит  пластов  с  углами  падения

35



 

  над  выходами  под  наносы

слабых  прослойков  в  полумульде  по  падению  могут  образоваться  уступы  за  пределами
зоны, определяемой по углам разрыва.

9.12  Провалы  на  земной  поверхности  могут  образовываться  над  действующими  и

ранее  пройденными  вскрывающими,  подготовительными  и  очистными  выработками.
Образование  провалов  может  происходить  как  в  период  эксплуатации  шахты  под
влиянием  обрушения  покрывающих  пород,  разрушения  целиков  угля,  перепуска  пород,
выноса  песка  и  т.  п.,  так  и  после  окончания  эксплуатации  шахты  над  оставшимися  в
массиве пустотами, вследствие потери с течением времени несущей способности крепи и
пород.
