СП РК 3.02-131-2012 ЗДАНИЯ И СООРУЖЕНИЯ ДЛЯ ХРАНЕНИЯ И ПЕРЕРАБОТКИ С/Х ПРОДУКЦИИ (ҚР ЕЖ 3.02-131-2012) - 6

СП РК 3.02-131-2012

B/2

b/2

б)

A-A

D - D

РисунокА.1

-Схемы системы распределения воздуха при закромном или навальном

хранении сельскохозяйственной продукции.Тип воздухораспределителя:
а) заглубленный; б) напольный.

СП РК 3.02-131-2012

А.9

Полученные в результате расчета параметры

, k

не должны превышать

значений, приведенных в таблице А.4.

Таблица А. 4 – Максимально допустимые значения параметров

𝐡

, 𝐤

Продукция

Картофель, свекла

1,5

0,35

Корнеплоды

1,5

Капуста

1,0

Лук, чеснок, морковь

1,0

А.10

Средняя скорость на выходе воздуха из воздухораспределителя, отнесенная к

общей площади его сечения:

HBL

УX

3600b

(А.1)

где

–объемная масса насыпного слоя, кг/м

;

HBL

УA

–геометрические параметры, м, определяемые в соответствии с рисунком А.1;

УA

–удельный воздухообмен, м

/(ч

∙

т), определяемый по таблице A.1.

Средняя скорость на выходе воздуха из воздухораспределителя не должна

превышать 0,4 м/с.

А.11

При

0,4м/с и несоответствии значений h

и k

приведенным в таблице А.4

данным корректируется значение B и b до получения требуемого результата.

А.12

Аэродинамическое сопротивление слоя рассчитывается по зависимости

∆P = (pw

+ sw) ∙ (H − h

+ (1 + k

) ∙ h

(А.2)

где w–средняя no сечению насыпи скорость фильтрации воздуха, определяемая по

зависимости

w =

Уx

3600

(А.3)

А.13

Для обеспечения равномерности распределения воздуха на входе в участок

постоянного сучения воздухораспределителя x

скорость движения воздуха не должна

превышать 6 м/с. Скорость на входе в этот участок может быть оценена по зависимости

HBL

УX

3600bh

≤ 6

(А.4)

При этом величина

не должна быть меньше 0,2 м. Зависимость (таблица А.3)

позволяет определить длину участка воздухораспределителя с постоянным сечением.

СП РК 3.02-131-2012

А.14

На входе в участок воздухораспределителя с переменным сечением скорость

воздуха не должна превышать 8 м/с Расход воздуха на входе в этот участок
рассчитывается по выражению

= L

УX

BHρ

(x + x

(А.5)

А.15

Отступ воздухо-раздающей решетки от края слоя хранимой продукции

(при закромном хранении) следует принимать не более 0,5 м.

При навальном хранении отступы с воздухо-раздающей решетки и крайнего

воздухораспределителя от границы насыпи должны быть 2,0 м, при высоте насыпи более
2,0 м. В остальных случаях эти параметры должны быть равны высоте насыпи.

СП РК 3.02-131-2012

ПРИЛОЖЕНИЕБ

(информационное)

Гидравлическое сопротивление насыпи продукции, Па

Продукция

Толщина
слоя, м

Интенсивность подачи воздуха на 1м

сечения насыпи,

перпендикулярной воздушному потоку, м

/ч

100

200

300

400

500

100

Картофель

а)

2,9

7,0

19,0

37,3

57,5

85,4

236,00

6,8

16,5

44,5

87,5

124,5

197,5

556,5

11,1

27,0

73,5

144,0

221,0

326,5

882,5

16,0

38,5

104,5

205,5

314,7

465,0

1309,0

21,0

138,0

270,0

420,0

612,0

1715,0

26,0

63,5

172,5

338,0

530,0

766,0

2142,0

Лук

3,2

8,1

22,7

43,6

71,1

105,0

371,0

7,7

19,4

54,3

104,0

170,0

251,0

888,0

13,0

32,4

90,5

174,0

284,0

419,0

1480,0

18,6

46,5

130,0

250,0

408,0

602,0

2130,0

Свекла

0,8

2,1

5,9

11,4

18,6

27,5

97,2

1,7

4,2

11,8

22,8

37,2

55,0

194,4

2,6

6,3

17,8

34,2

55,8

82,5

291,6

3,4

8,5

23,7

45,6

74,4

110,0

388,8

Капуста

б)

1,3

3,1

8,3

15,4

24,6

35,8

122,0

2,6

6,2

16,6

30,8

49,2

71,6

244,0

3,9

9,4

24,8

46,2

73,8

107,4

366,0

5,2

12,5

33,1

61,6

98,4

143,2

488,0

Морковь

1,5

3,6

9,7

18,2

29,2

42,6

146,0

3,0

7,2

19,4

36,4

58,4

85,2

292,0

4,5

10,8

29,1

54,6

87,6

127,8

438,0

ПРИМЕЧАНИЕ 1

а)

Сопротивление насыпи для картофеля дано с учетом засоренности10 %.

ПРИМЕЧАНИЕ 2

б)

Сопротивление насыпи капусты с учетом отслаивания поверхностных листьев, создающих

дополнительное сопротивление.

СП РК 3.02-131-2012

ПРИЛОЖЕНИЕ В

(информационное)

Значения коэффициентов в формулах (1) и (2) для населенных пунктов

Республики Казахстан

Населенный пункт

Коэффициенты

Алматы

0,76

-10,75

0,05

2,21

29,18

Атырау

0,73

-8,20

0,06

2,47

27,84

Уральск

0,59

-10,06

0,03

2,134

34,18

Астана

0,54

-12,60

0,00

1,46

38,20

Павлодар

0,52

-13,43

0,00

1,67

39,80

Шымкент

0,80

-5,50

0,06

1,73

12,70

Петропавловск

0,50

-13,10

0,00

1,57

40,80

Кошкетау

0,52

-12,20

0,00

1,65

39,17

Актобе

0,53

-11,80

0,01

1,77

35,90

Караганда

0,38

-11,40

0,01

1,99

38,86

Кызылорда

0,84

-4,96

0,025

0,92

6,03

Семей

0,57

-13,50

0,00

1,55

49,50

Усть-Каменогорск

0,46

-14,00

0,00

1,72

40,15

Тараз

0,87

-6.,9

0,08

2,29

19,5

ПРИМЕЧАНИЕ Для пунктов, отсутствующих в настоящем приложении, допускается принимать

значения указанных коэффициентов для ближайшего географического пункта.

СП РК 3.02-131-2012

ПРИЛОЖЕНИЕ Г

(информационное)

Расчетные значения тепловлаговыделений и насыпной массы продукции

Продукция

Насыпная

плотность

продукци

, т/м

Период хранения

лечебный

охлаждение

хранение

явные

тепловыделения

Вт/т

влаговы
деления

w• 10

кг/(т•ч)

явные

тепловы

деления

Вт/т

влаговы
деления

w• 10

кг/(т•ч)

явные

тепловы

деления

Вт/т

влаговы
деления

w• 10

кг/(т•ч)

Картофель

0,65

18,61

16,8

13,96

6,63

4,9

Капуста

0,40

17,21

33,4

6,98

13,3

Морковь

0,55

21,51

23,9

6,51

7,2

Лук

0,60

18,72

20,8

20,10

13,5

5,58

6,2

Свекла,

редька,

брюква

0,60

11,16

12,50

5,58

6,2

Бахчевые

0,55

20,35

9,07

СП РК 3.02-131-2012

ПРИЛОЖЕНИЕ Д

(информационное)

Рекомендуемые конструктивные схемы и примеры объёмно-планировочных

решений зданий и сооружений для хранения и переработки

сельскохозяйственной продукции.

а –рамная б-стоечно-балочная

в-смешанная ригельно-балочный г-несущие стены с безраскосной фермой

д-стоечная с безраскосной фермой е-рамная со световыми фонарями

ж-сводчатаяз-безкаркасная з-безкаркасная

и-смешаннаяк-арочная заглублённая к-арочная заглубленная

СП РК 3.02-131-2012

Рисунок Д.1

- Конструктивные схемы зданий и сооружение для хранения и

переработки сельскохозяйственной продукции.

Рисунок Д.2

- Пример объёмно-планировочного решения и конструктивная схема

овощехранилища заглублённого типа.

а-фасад; б-план; в-поперечный разрез; I-шлюз-тамбур;II-проезд;III-закром; IV-

вентиляционная камера;V-приточная вентиляционная шахта;VI-приставные закрома; 1-

фундамент; 2-стена; 3-грунтовая отсыпка; 4-Утепление наружной стены; 5-утеплённое

покрытие с совмещённой кровлей; 6-прогон; 7-колонна.

СП РК 3.02-131-2012

Рисунок Д.3

- Пример объёмно-планировочного решения и конструктивная схема

овощехранилища.

А-фасад; б-план; в-поперечный разрез;I-помещение товарной обработки

сельскохозяйственной продукции;II-весовая;III-служебные помещения;IV-

вентиляционная камера; V-помещение для хранения овощей; 1-фундамент; 2-панельные

стены; 3-утеплённое покрытие; 4-прогоны покрытия; 5-колонна.

СП РК 3.02-131-2012

ПРИЛОЖЕНИЕ Е

(информационное)

Схемы хранения сельскохозяйственной продукции

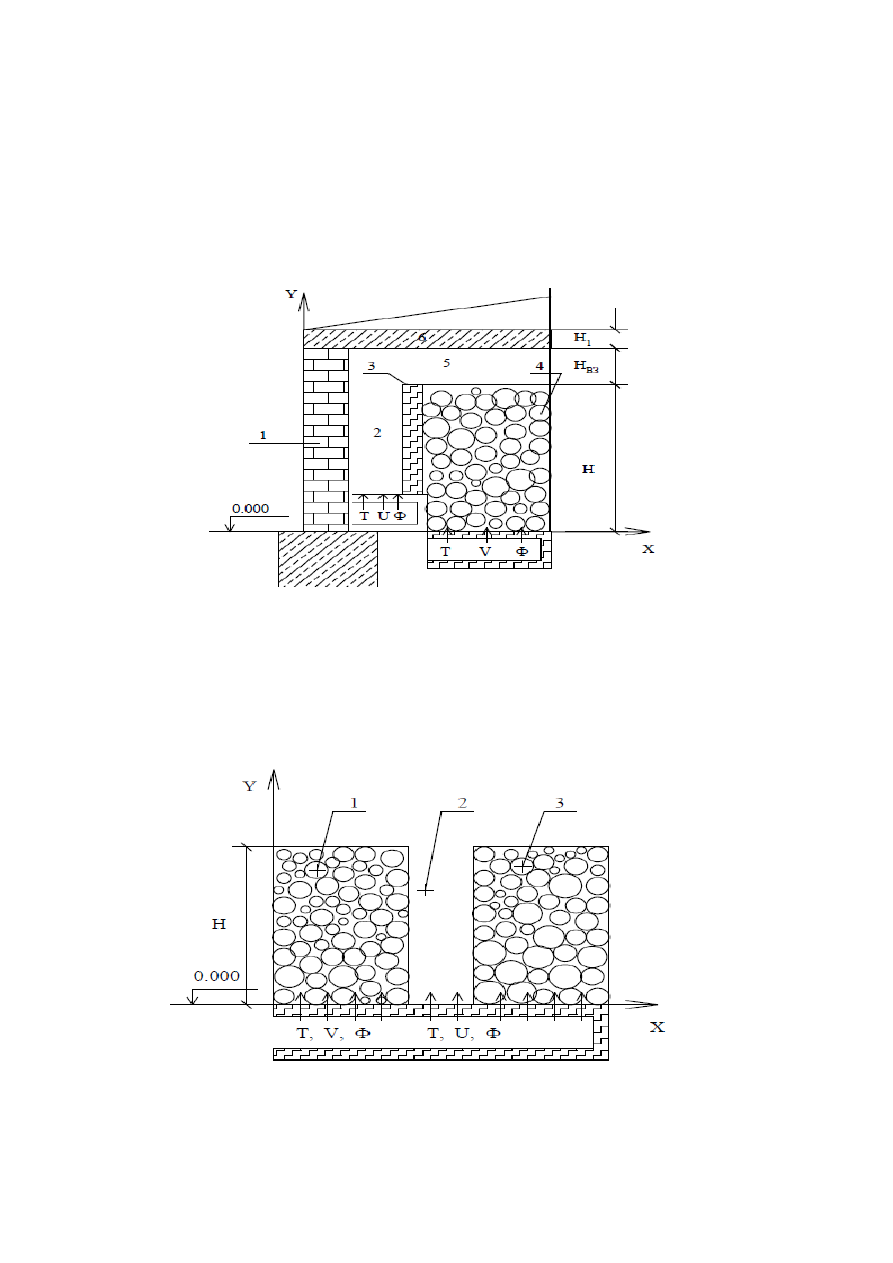

Рисунок Е.1

- Хранилище с воздушной прослойкой.

1-наружная стена; 2-воздушная прослойка; 3-отделяющий экран; 4-насыпь продукции; 5-

верхняя зона; 6-покрытие; Н-высота насыпи; Н

вз

- высота верхней зоны; Н

высота

покрытия; Т-температура вентиляционного воздуха; Ф - относительная влажность

воздуха;V-скорость воздуха в прослойке;U-скорость воздуха в насыпи.

Рисунок Е.2

- Контейнерное хранилище.

СП РК 3.02-131-2012

1-контейнер с продукцией;2-воздушный канал; 3-контейнер с продукцией; Н-высота

контейнера; Т-температура воздуха;V-скорость воздуха в контейнере.

Рисунок Е.3

- Хранилище с заглублением.

1-заглубленная часть наружной стены; 2-наземная часть наружной стены; 3-насыпь

продукции; 4-верхняя зона; 5-покрытие; 6-грунт; Н-высота насыпи; Н

вз

-высота верхней

зоны; Н

высота покрытия; Т-температура вентиляционного воздуха; Ф-относительная

влажность воздуха;V-скорость воздуха.

СП РК 3.02-131-2012

БИБЛИОГРАФИЯ

[1] СН РК EN 1990:2002+A1:2005/2011 Основы проектирования несущих
конструкций с Национальным приложением.
[2]

СН РК EN 1991-1-1:2002/2011 Воздействия на несущие конструкции. Часть 1:1-7

с Национальным приложением.
[3]

СН РК 2.02-05 Пожарная безопасность зданий и сооружений.

[4]

СН РК 2.04-01 Строительная климатология.

[5]

СН РК 2.04-01 Нормы теплотехнического проектирования гражданских и

промышленных зданий (сооружений) с учетом энергосбережения.
[6]

СН РК 2.04-02Естественное и искусственное освещение.

[7]

СН РК 2.04-03 Строительная теплотехника.

[8]

СН РК 2.04-04 Тепловая защита зданий.

[9]

СН РК 2.04-10 Изоляционные и отделочные покрытия.

[10]

СН РК 2.11-1 Складские здания.

[11]

СН РК 3.02-09 Производственные здания.

[12]

СН РК 3.01-02-2011 Генеральные планы сельскохозяйственных предприятий.

[13]

СНРК3.02-24-2011 Сооружения промышленных предприятий.

[14]

СН РК 3.02-03 Полы.

[15]

СН РК3.06-01-2011 Доступность зданий и сооружений для маломобильных

групп.
[16]

СН РК 4.01-02-2011 Внутренний водопровод и канализация зданий и

сооружений.
[17]

СНРК 4.02-02-2011 Отопление вентиляция и кондиционирования воздуха.

[18]

МСП 2.04-101-2001 Проектирование тепловой защиты зданий.

содержанию стандартов.
[19]

EN 15316-1-4:2007 "Системы отопления в зданиях – Метод расчёта потребности

в энергии и эффективности систем".
[20]

EN 13779 Ventilation for non-residential buildings. Performance requirements for

ventilation and room-conditioning systems (Вентиляция в нежилых
зданиях.Технические требования к системам вентиляции кондиционирования).
[21]

EN15239.Ventilationforbuildings.Energyperformanceofbuildings.Guidelinesforinspe

ctionofventilationsystems (Вентиляция зданий. Энергоэффективность зданий.
Руководство по контролю вентиляционных систем).
[22] ПУЭ. Правила устройства электроустановок в Республике Казахстан.

СП РК 3.02-131-2012

УДК

69:631.(083.74)

МКС

65.040

_____________________________________________________________________________

Ключевые слова:

здание, сооружение, механическая безопасность, пожарная

безопасность, безопасные условия, вентиляция, теплоснабжение, срок службы, тепловая
защита, эксплуатация, экономия энергии и природных ресурсов

СП РК 3.02-131-2012

Ресми басылым

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҰЛТТЫҚ ЭКОНОМИКА МИНИСТРЛІГІНІҢ

ҚҰРЫЛЫС, ТҰРҒЫН ҮЙ-КОММУНАЛДЫҚ ШАРУАШЫЛЫҚ ІСТЕРІ ЖӘНЕ

ЖЕР РЕСУРСТАРЫН БАСҚАРУ КОМИТЕТІ

Қазақстан Республикасының

ЕРЕЖЕЛЕР ЖИНАҒЫ

ҚР ЕЖ 3.02-131-2012

АУЫЛ ШАРУАШЫЛЫҒЫ ӨНІМДЕРІН САҚТАУ ЖӘНЕ ҚАЙТА ӨҢДЕУГЕ

АРНАЛҒАН ҒИМАРАТТАР МЕН ИМАРАТТАР

Басылымға жауаптылар: «ҚазҚСҒЗИ» АҚ

050046, Алматы қаласы, Солодовников көшесі, 21

Тел./факс: +7 (727) 392-76-16 – қабылдау бөлмесі

Издание официальное

КОМИТЕТ ПО ДЕЛАМ СТРОИТЕЛЬСТВА, ЖИЛИЩНО-КОММУНАЛЬНОГО

ХОЗЯЙСТВА И УПРАВЛЕНИЯ ЗЕМЕЛЬНЫМИ РЕСУРСАМИ МИНИСТЕРСТВА

НАЦИОНАЛЬНОЙ ЭКОНОМИКИ РЕСПУБЛИКИ КАЗАХСТАН

СВОД ПРАВИЛ

Республики Казахстан

СП РК 3.02-131-2012

ЗДАНИЯ И СООРУЖЕНИЯ ДЛЯ ХРАНЕНИЯ И ПЕРЕРАБОТКИ

СЕЛЬСКОХОЗЯЙСТВЕННОЙ ПРОДУКЦИЙ

Ответственные за выпуск: АО «КазНИИСА»

050046, г. Алматы, ул. Солодовникова, 21

Тел./факс: +7 (727) 392-76-16 – приемная

содержание .. 4 5 6
