СП РК 2.04-106-2012 ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ (ҚР ЕЖ 2.04-106-2012)

ҚР ЕЖ 2.04-106-2012*

6.7 Құрылымдық қоршаулардың жылулықты сақтау ерекшеліктерін таңдауды,

олардың бөлшектерінің нормаланған мағынасына сәйкес төменде келтірілген реттілік
бойынша жүзеге асырады:

- жылыту кезеңіндегі тәуліктегі градус бойынша құрылымдық қошаулардың (сыртқы

қабырғалар, жабындықтар, шатыр асты және жертөлелер, терезелер мен әйнектелген
шығыңқы жерлер, сыртқы есіктер мен қақпалар) жылу өткізгіштікке қарсыласудың R

req

нормаланған мағынасын анықтайды; есептік температура айырмасының Δtп рұқсат
етілген көлемге тексереді;

- энергетикалық төлқұжат үшін жылулық параметрлерді есептейді, дегенімен, жылу

энергисының үлестік шығынын бақыламайды.

«в» көрсеткіштері бойынша

6.8 Құрылымдық қоршаулардың жылулықты сақтау ерекшеліктерін таңдауды

ғимаратты жылытуға жұмсалған жылу энергиясының нормаланған үлестік шығыны
негізінде келесі реттілікте орындайды:

- жылыту кезеңінің тәуліктегі градусына байланысты құрылымдық қоршаулардың

(сыртқы қабырғалар, жабындықтар, шатыр асты және жертөлелер, терезелер мен
әйнектелген шығыңқы жерлер, сыртқы есіктер мен қақпалар) жылу өткізгіштікке R

req

қарсылығын бір бөлшектік нормалары арқылы бірінші жақындастық ретінде анықтайды;

- ҚР ҚН 4.02-01 сәйкес қажетті ауа алмасуды белгілеп, тұрмыстық жылу бөлінуді анықтайды;
- энергетикалық тиімділік бойынша ғимараттың тобын (А, В немесе С) белгілейді, А

немесе В тобын таңдаған жағдайда ауытқу көлемінің нормаланған шегінде нормаланған
үлестік шығынды төмендетудің пайызын белгілейді;

- ғимараттың тобына, түріне және қабаттылығына байанысты ғимаратты жылытуға

жұмсалған жылу энергиясының q

req

нормаланған үлестік шығынының мағынасын

анықтайды, А немесе В тобын белгілеген жағдайда бұл мағынаны және ғимараттың
жылумен қамтамаасыз ететін орталықтандырылған жүйеге немесе стационарлы электр
жылытуға қосылғандығын түзетеді;

- жылыту кезеңіндегі ғимаратты жылытуға жұмсалған жылу энергиясының үлестік

шығынын есептейді qhreq, энергетикалық төлқұжатты толтырып, оны нормаланған мағынамен
qhreq салыстырады. Егер есептік көрсеткіштер нормаланған көрсеткіщтерден аспаса, есепті
тоқтатады.

Егер есептік мағына q

req

нормаланған мағынадан q

req

кем болса, онда есептік

мағына нормаланған мағынадан аспас үшін келесі нұсқаларды талдау жасалады:

- ғимараттың бөлек қоршауларында, ең алдымен қабырғаларында, жылулықты

сақтаудың деңгейін нормаланған мағынамен салыстырғанда төмендету;

- ғимараттың көлемдік жоспарлау қорытындысын өзгерту (көлемдерін, формаларын

және бөліктерден құрастыруды);

- жылумен қамтамасыз етудің, жылытудың және желдетудің тиімдірек жүйесі мен

оларды реттеудің тәсілдерін таңдау;

- алдыңғы тәсілдерді үйлестіру.
Тәсілдерді алмастыру нәтижесінде құрылымдық қорщаулардың (сыртқы қабырғалар,

жабындықтар, шатыр асты және жертөлелер, терезелер мен әйнектелген шығыңқы
жерлер, сыртқы есіктер мен қақпалар) жылу өткізгіштікке қарсыластығының R

req

жаңа

нормаланған мағынасы анықталады, олар бірінші жақындық ретінде таңдалғандар аз
немесе көп мөлшерде өзгеше болуы мүмкін.

ҚР ЕЖ 2.04-106-2012*

Бұл мағына минималды көлемінен төмен болмауы тиіс.
Есептік температураның ауытқуының Δtп рұқсат етілген көлемге салып тексереді.
6.9 ҚР ҚН 4.02-01 7 тармағына сәйкес жылуэнергетикалық параметрлерін есептеп,

11 тармағына сәйкес энергетикалық төлқұжатын толтырады.

7 ЖЫЛУЭНЕРГЕТИКАЛЫҚ ПАРАМЕТРЛЕРІ

7.1 Жылуэнергетикалық

параметрлерін

«а»

немесе

«в»

(6.2)топтарының

көрсеткіштерінен тәуелсіз анықтау қажет.

7.2 Ғимаратты жылытуға қажет шығындалған жылу энергиясы сипаттамасының

негізгі парамтрлері болып ғимараттың сыртқы қоршаулары арқылы жылу өткізгіштің
келтірілген коэфициенті K

, Вт/(м2 С) және шоғырлану мен желдетудің әсерінен

жоғалатын жылуды есептегендегі жылу өткізгіштіктің шартты коэфициенттері K

inf

Вт/(м2  С)  табылады.  Ғимараттың  көлемдік  жоспарлау  қорытындысын  құрастыру  мен
құрылымдық  қоршауларды  жобалау  кезінде  пайда  болатын  ғимараттың  барлық
қабыршақтарының  бөлшектерінің  жылулықты  сақтау  ерекшеліктері,  соның  ішінде
жылутехникалық  біртектіліксіздіктің  барлық  түрлері,  келтірілген  ғимараттың  жылу
өткізгіштік  коэфициенті  арқылы  орнығады.  Ғимараттың  ішіндегі  қажетті  ауа  алмасу
ғимараттың  құрылымдық  қоршауларының  бітеусіздік  деңгейімен,  ғимарат  құрылымдық
қошауларындағы қиыстыру тесіктерімен, соратын құрылғылар жүйелерімен және қажетті
жағдайда қарастырылған механикалық желдету жүйелерімен қамтамасыз етіледі.

7.3 Ғимарат қосылған жылумен қамтамасыз ету жүйесінің түрін анықтау мен есепке

алу барысында R

req

осы Ережелер жинағының 7.4 сәйкес жылыту мен жылумен

қамтамасыз ету жүйесіндегі энергетикалық тиімділіктің коэфициентін ɛ анықтайды.

7.4 Ғимараттың орталықтандырылған жылумен қамтамасыз ету мен жылыту жүйелерінің

энергетикалық тиімділігінің есептік коэфициентін келесі формула бойынша анықталады

)

(4)

бұл жерде ғимараттың жылыту жүйесіндегі жылу жоғалтудың есептік коэфициенті;

– ғимараттың жылыту жүйесіндегі реттеу тиімділігінің есептік коэфициенті;

–

жылужоғалтқыш жүйелерді үйлестіруші және жылытқыш құрылғыларды

(орталық және жеке) және үйлестіруші пункттердің есептік коэффиценті;

–

жылытқыш құрылғыларды үнемді бөлу (орталық және жеке) және үйлестіруші

пункттердің есептік коэффиценті;

–

магистральдік жылулық жүйелердің жылужоғалту және жылуды қамтамасыз

ететін құрылғы жүйесі жылуды қамтамасыздандырушы көзінен жылытқыш немесе
үйлестіруші пунктқа дейін есептік коэффиценті;

–

жылуқамтамасыздандыру

құрылғысының

жүйесін

тиімді

үйлестіру

жылуқамтамасыздандыру жүйесінен жылытушы немесе үйлестіруші пунктқа дейін
есептік коэффиценті;

–

жылумен қамтамасыздандыру құрылғы көзінің жылужоғалтқыш есептік

коэффиценті;

ҚР ЕЖ 2.04-106-2012*

–

жылумен қамтамасыздандыру құрылғы көзінің үйлестіру тиімділігінің есептік

коэффиценті;

Жылыту жүйелерінің энергетикалық тиімділік және орталықтандырылмаған

(пәтерлік, жеке және автономдық жүйе) ғимаратты жылумен қамтамасыздандыру

формуласымен анықталады

(5)

–

формуласы (4) формуладағыдай .

(4) және (5) формуласына кіретін коэффицент мағыналарын [6] талаптамамен бірге

қабылдауға сәйкес келеді және жобаның орталықтандырылған жылыту мерзімінің
мәліметтеріне орай.

Жоба мәліметтерінің болмау жағдайында, (4) және (5)

формуласындағы

коэффицент мағыналарын келесідей қабылдауға тиіс:

= 1;

= 1

–

ғимараттың ішінде ауа температурасын автоматтық үйлестіру жағдайында

ауа ағымын автоматтық үйлестіріп және сыртқы ауа тартушы құрылғыны қоса алғанда;

= 0,9

–

ауа ағымын және ауаны тартушы автоматтық үйлестіруші құрылғысы

болмаған жағдайда;

= 1

–

пәтерасты (жеке) жылугенераторында, сонымен бірге жылулықтың

автономды көзінде және автоматтық бөлек үйлестіруде (оның ішінде қасбеттік те) жылыту
жүйелеріне жылу жіберу, ауатазартқышты және ыстық сумен қамтамасыз ету кезінде;

= 0,85 - 0,88

–

аталған үйлестіруші жүйелері болмаған кезде.

7.5 Энергетикалық тиімділіктің есептік коэффиценті ε

des

жылыту жүйелері және

ғимаратты  жылумен  қамтамасыз  ету  ,  жеке  жылу  пункттері  жылу  уйлестіруші  жүйелер
арқылы жергілікті  немесе орталықтандырылған көздерге қосылуы, (4) формулаға кіретін
энергетикалық  тиімділіктің  барлық  бағалау  коэффиценттерімен  бірге  анықтау  керек.
Сонымен бірге, келесідей коэффицент мағыналарын қабылдау тиіс:

а)

коэффицент мағыналары 7.4 сәйкес қабылданады;

б)

коэффицент мағынасы жылулық пункттердегі құрылғыларға жобаның

мәліметтері арқылы қабылданады және қолданылатын құрылғының төлқұжаттық
мәліметтері, 0,97 кем болмауы тиіс;

коэффицентінің мағынасын жылу пункттерінің құрылғыларына тең дәрежеде

қабылдау тиіс:

0,98 - 1,0 – толықтай автоматтандырылған жылулық пункттерде нұсқаланған

циркуляцияның  жылытуға  бөлінген,  ауа  тартқыш  ыстық  сумен  қамтамасыз  ету,  автономдық
температурасын  ұстап  тұратын  жылутасымалдағыштың  сыртқы  ауа  температурасына
байланысты  жылыту  жүйелеріне  және  ауа  тартқышқа,  ғимараттың  жылулықты  қолдануына
байланысты сандық-сапалық қасбеттік үйлестіруін қамтамасыз ету;

0,8 артық емес

–

жоғары деңгейде кестемен ғана үлестірілетін элеваторлық

тораптартарымен автоматтандырылған жылу пункттері үшін;

в)

коэффицентінің мағынасын қайтып жобаланатын магистральдік жылулық

желілер үшін қабылдау; істегі магистральдік желілер үшін - жүйедегі айналым көлеміне

ҚР ЕЖ 2.04-106-2012*

енетіндер санының есептік қатынасы; магистральдік жылу жүйелеріне мәліметтер
болмаған кезде жоба бойынша- 10 жылға дейін қолдану, 10 жылдан артық- 0.9;

коэффицентінің мағынасын магистральдік және жылулық үлестіруші желілер

үшін элеваторлық құрылғылармен тораптандырылған 0,88 жылулық пункттерімен тең
қабылдау; жылу пункттерімен, электржетегімен үлестендірілетін араластыратын насостық
құрылғыландырылған үшін

коэффицентінің мағынасын 1-ге тең деп санау болады;

г)

коэффицентінің мағынасын істегі орталықтандырылған немесе желілік көздің

жылуына  қолдану  мәліметтерімен  қабылдау  тиіс;  аталған  мәліметтер  болмауында  –
эксперттік  бағалаумен  негізгі  және  қосалқы  құрылғының  техникалық  жағдайын  бағалау
арқылы қабылдайды;

д)

коэффицентінің мағынасын құрылғыны сандық - сапалық үлестігіне

орталықтандырылған немесе желілік көздің тең жылытуына байланысты қабылдау;

–

толық автоматтандырылған қазандықтың және сандық – сапалық уйлестірумен

қамтамасыз етілген жағдайда;

0,8 артық емес

–

сапалы үйлестіруді сақтау кезінде ғана;

7.6 Жылумен қамсыздандыру жүйелері туралы мәліметтердің болмау жағдайында

ғана энергетикалық тиімділікпен тең дәрежеде қабылдау;

= 0,5

–

ғимараттың орталықтандырылған жылумен қамсыздандыру жүйесіне

қосылған жағдайында;

= 0,85

–

ғимараттың автономдық төбеге немесе модульдік газдағы қазандыққа

қосылған жағдайында;

= 0,35

–

стационарлық электр жылыту кезінде;

= 1 электр жетектерімен жылулы сорғыштарға қосылған жағдайда;

= 0,65

–

ғимараттың жылумен қамсыздандырудың басқа жүйелеріне қосылғаны

жағдайында;

7.7 Жылу энергиясының ғимаратты жылытуға кетіретін үлесінің есептік көлемі

келесідей үшін төмендеуі мүмкін:
а) көлемдік - жоспарлаулық өзгертулер шешімі, ең кіші ауданымен қамтамасыз ететін,
сыртқы қоршаулардың сыртқы бұрыштарының, ғимараттың енінің ұлғаюы, сонымен бірге
көпбөлімдік ғимараттардың бағдарлық және рационалды компоновкаларын қолдану;

б) табиғи жарықтандыру талаптарына сәйкес тұрғын үйлерде жарықтық тесіктердің

аудандарын кішірейту;

в) көрші ғимараттармен қатарластырып ғимаратты сенімді орнықты тұрғызу;

г) кіреберіс есіктердің артындағы төбесі күмбезделіп жабылған бөлмелер құрылғылары;

д) ғимаратты меридиалдық немесе алаң бойына қатысты жақын орналастыру

мүмкіндігі;

е) жылу оқшаулағыш материалдарын үнемді қолдану және олардың қоршағыш

құрылыстарда рационалды орналасуын, біркелкі жылутехникалықпен қамтамасыз ететін және
сыртқы қоршаулардың қолдануын және қиысқан жерлердің нығыздануын және сыртқы
қоршаулардағы элементтердің ашылатын притворларының қолдану тиімділігін арттыру;

ж) микроклимат жүйелерінің автонемдеу тиімділігін арттыру, жылыту құралдарының

тиімді түрлерімен қолдану және оларды ұнемді орналасуын қамтамасыз ету;

и) тиімді жылытумен қамтамасыз ету жүйелерін таңдау;

ҚР ЕЖ 2.04-106-2012*

к) жылыту құралдарын орналастыру, заңға сәйкес, жылу ойықтарының астында және жылу

оқшауларының жылу қайтарғыш аралығында және сыртқы қабырғаларында орналастыру;

л) ішкі ауаның алыстануына байланысты жылыту кәдесіне жарату және бөлмеге

келетін күн сәулесін кәдесіне жарату.

7.8 Энергетикалық жылыту параметрлерінің есептік нәтижелерін энергетикалық

төлқұжатқа енгізеді.

8 СЫРТҚЫ ТЕРЕЗЕЛЕР МЕН ҚАБЫРҒАЛАРДЫҢ СИПАТТАМАСЫ

Ұсынылып отырған сыртқы қабырғалар мен терезелер, сонымен қатар қорғаныс

жылу деңгейлері 4 және 5-кестеде берілген.

4-кесте – Сыртқы қабырғалық қоршулар арқылы жылу қорғаныстарының

деңгейлері

Қабырға материалы

Құрылымдық қабыраларды құру кезіндегі қолданыс

аясы (

, °С·сут) мен жылу беру кедергілері (

, м

·°С/Вт).

Құрылымды

Жылу

оқшаулатқыш

Екі қабатты

сыртқы жылу

оқшаулатқыш

Үш қабатты

ортасындағы

жылу

оқшаулатқыш

Бұралмаған

ауа

қабатшала-

ры

Бұрандалы

ауа

қабатшала-

рымен

Кірпіш
қаламалары

Көбікті
полистирол

5,2/10850

4,3/8300

4,5/8850

4,15/7850

Минералды мақта

4,7/9430

3,9/7150

4,1/7700

3,75/6700

Темірбетон (иілме-
лі байланыстар,
кілтектер)

Көбікті
полистирол

5,0/10300

3,75/6850

4,0/7430

3,6/6300

Минералды мақта

4,5/8850

3,4/5700

3,6/6300

3,25/5300

Керамзитбетон
(иілмелі байланыс-
тар, кілтектер)

Көбікті
полистирол

5,2/10850

4,0/7300

4,2/8000

3,85/7000

Минералды мақта

4,7/9430

3,6/6300

3,8/6850

3,45/5850

Ағаш (брус)

Көбікті
полистирол

5,7/12280

5,8/12570

5,7/12280

Минералды мақта

5,2/10850

5,3/11140

5,2/10850

Жұқа бетті ағаш
қаңқалардағы
тігістер

Көбікті
полистирол

5,8/12570

5,5/11710

5,3/11140

Минералды мақта

5,2/10850

4,9/10000

4,7/9430

Металл тігістер
(сэндвич)

Көбікті
полиуретан

5,1/10570

Кірпіштермен
қапталған
ұяшықты бетон
блоктары

Ұяшықты бетон

2,4/2850

2,6/3430

2,25/2430

Ескертпе – Алымында (сызық алдында)

–

сыртқы қабырғалардың жылу беруіндегі кедергілердің

орташа мәндері, бөлімінде (сызықтан кейін)

–

қабырғаның аталмыш құрылымы қолданылатын жылу

кезңінің тәуліктегі градустық мәндері.

ҚР ЕЖ 2.04-106-2012*

5-кесте – Ағаш және пластмассалық қаптамалардағы жылу қорғаныстарының

деңгейлері

Жарық өткізгіштермен толтыру

Терезе түрлері бойынша қолданыс аясы (

·°С·тәу) мен жылу беру кезіндегі кедергілер

(

, м ·°С/Вт).

Қарапайым

шыныдан

Қатты

селективті

жабыннан

Жұмсақ

селективті

жабыннан

Бір қабатты қаптамалардағы бір камералы
шынықап

0,38/3067

0,51/4800

0,56/5467

Дәнекерленген қаптамалардағы екі
қабатты шығылар

0,4/3333

0,55/5333

Жеке қаптамалау кезіндегі екі елі
шынылау

0,44/3867

0,57/5600

Бір текті қаптамалардағы екі камералы
шынылықаптардың шыны аралық
қашықтықтары:

8 мм

0,51/4800

12 мм

0,54/5200

0,58/5733

0,68/7600

Жеке дәнекерлеу кезіндегі үш қабаты
шынылау

0,55/5333

0,60/6000

Жеке бөліну қаптамаларындағы шыны
мен бір камералы шынықаптары

0,56/5467

0,65/7000

0,72/8800

Жеке қаптамалау кезіндегі шыны мен екі
камералы шыны қаптары

0,68/7600

0,74/9600

0,81/12400

Дәнекерленген қаптамалардағы екі
камералы шынықаптары

0,7/8000

Жеке қапталамалу кезіндегі екі камеалы
шынықаптары

0,74/9600

Екі дәнекерленген қаптамалардағы төрт
шыны қабаты

0,8/12000

Ескертпе – алымында (сызық алдында)

–

жылу беру кедергілерінің мәндері, бөлімінде (сызықтан

кейін)

–

жылу кезеңіндегі жарық жиектерімен толған тәулк температурасының мәндері.

КЕШЕНДІ ЖЫЛУМЕН ҚАМТУ ЖОБАСЫНЫҢ ӘДІСТЕМЕСІ

Жылу беру кедергілерінің қалыпты мәндерін анықтап алғаннан кейін

, "а"

немесе  "в"  көрсеткіштері  бойынша  қоршау  құрылымдарын  жобалайды.  Осы  кезде  А
немесе  Б  игеру  жағдайында  жылу  өткізу  мәндерін  есепке  алып,  жылуберу  кедергілерін
қарастырамыз. Бұл кедергілер "а" немесе"в" көрсеткіштері бойынша қалыпты мәндерден
төмен  болмауы  қажет.  "б".  көрсеткіштері  бойынша  жылу  өткізетін  қосылыстарда

ҚР ЕЖ 2.04-106-2012*

конденсаттың болмауы мен кешендегі қалыпты жағдайды қамту мақсатында
қоршауларды тексерістен өткізеді.

Кешенді қоршап тұратын қоршаулардың құрылымдары арқылы:

бойынша сыртқы біртекті қоршаулар үшін, жылу беру кезіндегі

кедергіні

қалыптандыру, ал біртекті емес құрылымдар үшін жылу беру кезіндегі

кедергілер

қлыптандырылған; демек осы кезде

(немесе

) шарттары сақталып,

шамасынан

кем болмауы тиіс;

- ішкі ауа мен сыртқы қоршау құрылымдары арасындағы температуралық

өзгерістерді

есептеу кезінде температуралық өзгерістер

қалыпты өлшмдерден

төмен болмауы тиіс;

- өсу нүктесіндегі температураларға тең минималды температуралар

ішкі кешен

ішінде қоршау температураларына тең болады

; демек бұл кезде

шарттары

сақталады.

Сыртқы қабырғаларға берілетін жылу берілістерінің кедергілері

жылу

өткізгіштердің қосылатын зоналарында конденсаттанудың болмауы үшін аралық
қабаттарды кешен фасадтарымен толтырады.

9.1 Жарық өткізбейтін қоршау құрылымдары

9.1.1 Көп қабатты қоршау құрылымдарындағы бір қабаттағы термикалық кедергілер

, м ·°С/Вт, сонымен қатар қоршау құрылымдарын келесі формуламен анықтауға

болады:

, (6)

мұндағы

–

қабат қалыңдығы, м;

–

қабат материалының жылу өткізгіштігін есептеу коэффициенті, Вт/(м·°С), 5.3.

сәйкес ақыблданады.

Қоршау құылымдарының термикалық кедергілері

, м ·°С/Вт, бір қабатты

құрылымдар ретінде оналасып, жеке қабаттардың термикалық кедергілерінің жиынтығы
ретінді анықтаймыз:

, (7)

мұндағы

, +,

–

тқоршау құрылымдарындағы жеке қабаттардың термикалық

кедергілері, м ·°С/Вт, (6) формуласы арқылы анықталады;

–

6-кесте бойынша қабылданған ауа қабаттарымен тұйықталған термикалық

кедергілер.

9.1.2 Техникалық жылу беттерінен екі қабатты құрылымдармен қоршайтын бір

қабатты немесе бірнеше қабатты құрылымдардың

, м ·°С/Вт жылу беру кедергілерін

келесі формуламен өрнектейміз:

ҚР ЕЖ 2.04-106-2012*

, (8)

*мұндағы R

= 1/α

int

, α

int

- 5-кесте бойынша қабылданатын ҚР ЕЖ 2.04-107 қоршау

конструкцияларының ішкі бетінің жылу беру коэффициенті, Вт/(м

·°С)

(Өзгерт.ред. –

ҚТҮКШІК 01.04.2019 ж. №46-НҚ бұйрық)

;

= 1/α

ext

, α

ext

– суық кезең жағдайлары үшін қоршау конструкциясының сыртқы

бетінің жылу беру коэффициенті, Вт / (м

·°С), 7-кесте бойынша қабылданатын ҚР ЕЖ

2.04-107

(Өзгерт.ред. – ҚТҮКШІК 01.04.2019 ж. №46-НҚ бұйрық)

;

–

(7) формуласындағы шама.

6-кесте – Тұйық ауа өткізгіш қабатшаларының термикалық жылу кедергілері

Ауа өткізгіш

қабатшаларының

қалыңдығы, м

Тұйық ауа өткізгіш қабатшалардың жылу кедергілері

, м ·°С/Вт

Тік және көлденең бағытта қозғалған

жылу ағымдары

Төменнен жоғары жылу

ағымдарының көлденең сипаты

Қабатшалардағы ауа температурасы

оң

теріс

оң

теріс

0,01

0,13

0,15

0,14

0,15

0,02

0,14

0,15

0,19

0,03

0,14

0,16

0,21

0,05

0,14

0,17

0,22

0,1

0,15

0,18

0,23

0,15

0,18

0,19

0,24

0,2-0,3

0,15

0,19

0,24

Ескертпе – Жылу бергіш флюминийлі қағаздың екі жағындағы ауа өткізгіш қабатшалардың

кедергілерін екі есеге арттырамыз.

Қоршау құылымдарының қабатшаларын сыртқы ауамен желдетіп отырамыз:
а) техникалық жылу режимдерінде ауа қабатшалары мен сыртқы бет арасындағы

қабат құрылымдары есепке алынбайды;

б) сыртқы ауамен желдетілген беттегі құылымдардың жылу беру

коэффициенті

10,8 Вт/(м ·°С) тең.

9.1.3 Біртекті емес беттері бар қоршау құрылымдарының техникалық жылу беру

сипаты есептеу үшін, атап айтсақ бұрыштарын, жиектерін, сыртқы қаптағыш қабаттармен
қосу элементтерін (арқалықтар, кілтектер, стеженьді байланыстар), аралық және аралық
емес жылу өткізгіштерді Б қосымшасында берілген температуралық өрістердің есептеу
негіздерімен орындайды. Бір текті емес немесе қоршау құрылымдарының аумақтарының

жылу беру

, м ·°С/Вт кедргілерін келесі формуламен өрнектейміз:

, (9)

мұндағы

–

терезе жиектерін қоса отырып, ішкі жақтардың өлшемдері бойынша

ҚР ЕЖ 2.04-106-2012*

біртекті емес қоршау құылымдары, м

;

–

А аумақтағы құрылым арқыл өткен жылу ағымдарының жиынтығы, Вт,

–

сыртқы ауаға байланысты құрылған қоршаулардың құрылымдық қатнастарын 4-

кесте бойынша аламыз;

–

ішкі ауаның температуралық шамаларын °С, Сәйкестік кестесі бойынша

аламыз;

–

сыртқы ауаның температуралық шмаларын °С, Сәйкестендіру ережелеріне сай

5.1 нұсқаулықтары бойынша қабылдаймыз.

Температуралық өрістердің есептік негіздері бойынша қоршау құрылымдарының

жылу беру кедергілерін анықтайтын әдістемелер мен амалдар Б қосымшада көрсетілген.

Барлық қоршау құрылымдарының жылу беру

кедергілерін келесі формуламен

анықтауға болады:

, (10)

мұндағы

–

қоршау құрылымдарының -аумағының сипаты, м

, мен жылу

берудегі кедергілер, м

·°С/Вт;

–

жеке аумақтардың жалпы аудан жиынтықтары жалпы аумақ көлемі, м

;

–

әртүлі жылу беру кедергілері бар қоршау құрылымдарының саны.

9.1.4 Сыртқы қабырғалардың жылу беру кедергілері кешен бөліктерінің жылу өткізу

кедергілерінің

өлшемдері бойынша беріліп келесі формуламен өрнектелген:

, (11)

мұндағы

–

аралықтардан басқа кешеннің ауданы, м

;

–

кешен аумағындағы -панелінің сипаты, м

;

–

кешен фасадтарындағы -жылу беру кедергісі, м

·°С/Вт;

–

бір текті кешен аумақтарының жылу коэффициенттері;

–

біртекті емес қоршаудағы кешендердің -бөлігінің жылу кедергілері, м

·°С/Вт.

Кірпіштен, монолитті саздан жасалған кешендердің бір бөлігін -қарастырамыз.
Егер кешен қабырғаларында тегіс беттер бойынша берілген жылу кедергілерінің

құрылымдық шешімдері біртекті болады

, сондықтан фасадтың жылу беру кезіндегі

кедергілері келесі формуламен өрнектеледі:

, (12)

мұндағы

–

кешен фасадтарының біртекті техникалық жылу коэффициенті келесі

формуламен анықталады:

. (13)

ҚР ЕЖ 2.04-106-2012*

9.1.5 Жылу беру кезінде жарық өткізетін аралықтардың (терезелер, балкон есіктері

мен шамдары)

, м

·°С/Вт кедергілерін 9.1.3 сәйкес 26602 МЕМСТ бойынша тәжірбие

жүзінде темпаратуралық өрістер арқылы есептейді. (10) формула бойынша

өлшемін

анықтап, мөлдір емес біртекті шынылы аумақтардың жылу өткізу кедергілерін 26602.2.
МЕМСТ бойынша анықтаймыз.

9.1.6 Жарық өткізетін аралықтар мен қабырға құрылымдарының жылу беру өткізу

кедергілерін

келесі (10) анықтауға болады, сондықтан жарық аралықтары мен

қабырғалардың жылу өткізу кедергілерін 9.1.10 бойынша, ал өткізбейтін қабырға мен
жабындардың аумақтарын 9.1.3.бойынша есепке аламыз.

9.1.7 Жер төле мен шатыр үстінде қосымша жылу бөлгіштер болады, демек ауа

температурасын есептеу үшін

9.3 бөлімдері бойынша жылу балансының шарттары

анықталады.

9.1.8 Бір

қабатты және көп қабатты құрылымдардың ішкі беттеріндегі

температураларды

, °С, бір қабатты қоршау құрылымдарының қабаттарымен

анықтаймыз, демек келесі формуламен өрнектеуге болады:

, (14)

мұндағы ,

–

(9) формуласындағыдай;

–

(8) формуласындағы шамалар.

Бір текті қабаттардан құрылған жылу өткізтін қабаттардың температуралық

өрістерін тәжірбие жүзінде 26254 МЕМСТ немесе 26602 МЕМСТ бойынша анықтаймыз.

9.1.9 Нүктелік өсу тмпературасын

, °С, әртүрлі температуралық

қатнастар мен

салыстырмалы ылғал

, % арқылы, ал кешендегі ауа температурасын В

қосымларындағы өлшемдермен анықтаймыз.

9.1.10 Барлық

қоршау

құрылымдарының

жылу

өткізу

коэффициентінің

трансмиссияларын

, Вт/(м ·°С), келесі формуламен анықталады:

, (15)

мұндағы

–

(9) формуласындағы шамалар.

9.2 Жылы шатыр төлелердің қоршау құрылымдары

9.2.1 Жылы шатыр төлелердің жылу өткізундегі кедергілер

, м

·°С/Вт келесі

формуламен анықталады:

, (16)

Мұндағы

–

жабынның жылу өткізуіндегі қалыпты кедергілер құрылыс

алаңыныңі климаттық жағдайы мен жылу беру маусымдарындаңы тәуліктік градус

ҚР ЕЖ 2.04-106-2012*

қатынастарымен анықталады;

(17) формуласы бойынша анықталған

–

коэффициент

–

(9) формуласындағы шама;

–

шатыр төлесіндегі ауа температурасы, °С, 6-8 қабатты кешен үшін жылу

балансын  есептеу  бойынша  белгіленген  темпертура  15-16  °С,  14-17-қабатты  кешен  үшін
17-18  °С.  6  қабаттн  төмен  кешендердің  жер  төлесіндегі  жағдай  суық  күйде  болады,  ал
тартылған арналарды әрбір үйден шыққанда жабындармен орындайды.

9.2.2 Жабындар

үшін шарттарын келесі формуламен тексереді

, (18)

мұндағы

–

9.2.1 теңдеуіндегі шама;

–

(8) формуласындағы шама;

–

қалыптандырылған температуралық өзгерістер 3°С тең.

Егер

шарты орындалмаса, онда жабындардың жылу өткізу кедергілерін

осы шартты орындауға қажетті шамаға дейін арттырамыз.

9.2.3 Жабындардың жылу берілістеріндегі кедергілерді

, м

·°С/Вт, келесі

формуламен анықтаймыз:

(19)

мұндағы

–

9.2.1 теңдеуіндегі шама;

–

желдету жүйесіндегі ауа шығыны (еден төлесінің 1м

аумағына кеткен) расход

воздуха в системе вентиляции, кг/( м

·сағ), 7-кесте бойынша анықталады;

–

ауаның салыстырмалы жылу сыйымдылығы 1 кДж/(кг·°С) тең;

–

желдету арнасынан шыққан ауа температурасы °С, шамамен

+1,5 тең;

–

жылы жер төленің жабындар арқылы берген жылуына қажетті кедергілер,

·°С/Вт, 9.2.1 сәйкес белгіленген;

–

оқшауланған тіректер арқылы жоғалған жылу шығындарын есепке ала отырып

і-диамтерлі 1 метр құбырөткізгіштеркге келетін беткі жылу ағымдарының сызықты
тығыздықтары, демек ернемекті қосылыстар мен арматуралық байланыстар болады, Вт/м;
шатыр үсті төле мен жер төле үшін

мәндері 8-кестеде берілген;

–

жоба бойынша і-диаметрлі құбырөткізгіш ұзындығы алыады;

–

сыртқы қабырғалардың аумағы, м

/ м

, келсі формуламен анықталады:

ҚР ЕЖ 2.04-106-2012*

, (20)

–

шатыр үсті төле қабырғаларының сыртқы ауданы, м

;

–

жылы төлені жабу аумағы, м

;

–

жылы төле қабырғаларының қалыпты жылу өткізу кедергілері, м

·°С/Вт, 9.2.4

сәйкес анықталған.

7-кесте – Желдету жүйесіндегі ауа шығыны

Кешен қабаты

Бөлмедегі ауашығындары

, кг/( м

·ч),

Газды плита

Электрлік плита

9,6

19,5

15,6

20,4

26,4

35,2

39,5

8-кесте – Жер төле мен шатыр үстіндегі төлеге құбырөткізгіштердің жылу

оқшаулытқыштары арқылы берілген қалыпты жылу ағындарының тығыздықтары

Құбырөткізгіштердің диаметрі,

мм

Жылутасымалдағыштардың орташа температурасы, °С

105

125

Жылу ағындарының сызықты тығыздықтары

, Вт/м

7,7

9,4

13,6

15,1

9,1

15,8

17,8

21,6

10,6

12,7

18,1

20,4

25,2

14,4

20,4

22,8

27,6

13,3

15,8

22,2

24,7

14,6

17,3

23,9

26,6

32,4

14,9

17,7

34,2

20,3

28,3

31,7

38,4

19,2

22,8

31,8

35,4

42,6

100

20,9

35,2

39,2

47,4

125

24,7

39,8

44,2

52,8

150

27,6

32,4

44,4

49,1

58,2

Ескертпе – кестеде берілген жылу ағымдарының тығыздықтары қоршаған ортаның орташа

температуралық жағдайында анықталған, демек 18 °С. Ауа температурасы төмен болса, жылу ағындарының
тығыздықтары келесідей қатнастарда артып отырады:

, (21)

мұндағы

–

жылу ағындарының сызықты тығыздықтары;

–

белгіленген жағдайдағы құбырөткізгіштердегі жылу тасымалдағыштардың температурасы;

–

тқұбырөткізгіш орналасқан кешендегі ауа температурасы.

ҚР ЕЖ 2.04-106-2012*

9.2.4 Жылы төленің қабырғалары арқылы берілетін жылу беру кедергілері

·°С/Вт, аумақтың климатық жағдайына орай жылу беру мерзімінде градустық/тәуліктік

қатынастармен сипатталып анықталады демек ауа температуарасы анықталған

9.2.5 Ішкі беттеріне конденсациялану болмайтын қоршау құрылымдарын тексереміз.

Қабырғалардың ішіндегі температурасы

, жабындардың

жатындардың

температураларын келесі формуламен өрнектейміз:

, (22)

мұндағы

–

9.2.1 бөлімдегідей шамалар;

–

жылы төленің қабырғалары арқылы берілген жылудың коэффициенті,

Вт/(м

·°С), қабылданғандар: қабырғалары үшін

–

8,7; жабындар үшін 7-9, қабатты үйлер

үшін

–

9,9; 10-12-қабаттар үшін

–

10,5; 13 -16-қабатты үйлер үшін

–

12 Вт/(м

·°С);

–

жылы төлені жауып қоршап тұратын қабырғалардың

, жатындардың

жабындардың

жылу беру кедергілері, м

·°С/Вт.

нүктелік температуралық өсу

келесідей анықталады:

төледегі ылғалды ауаның мөлшері

келесі формуламен анықталады:

, (23)

мұндағы

–

сыртқы ауадағы ылғал мөлшері, г/м , есептік темперратуралық

мәндері

, келесі формуламен анықталады:

, (24)

–

су буындағы парциалды қысымның қаңтардағы орташа мәндері, гПа,

–

желдеткіш арналардан ауамен келетін ылғал мөлшерін, г/м

, келесі шамалармен

қабылдаймыз, демек газ плиталары бар үйлер үшін

–

4,0 г/ м

, электрлік плитасы бар үйлер

үшін

–

3,6 г/ м

;

Жылы төледегі су буының қысымы

, гПа, келесі формуламен анықталады:

(25)

Қаныққан су буының парциалды қысым көрсеткіштрі көрсетілген кесте бойынша,

сонымен қатар Г қосымшалары арқылы нүктелік температуалық өсу

мәндері

шамаларымен артады.

ҚР ЕЖ 2.04-106-2012*

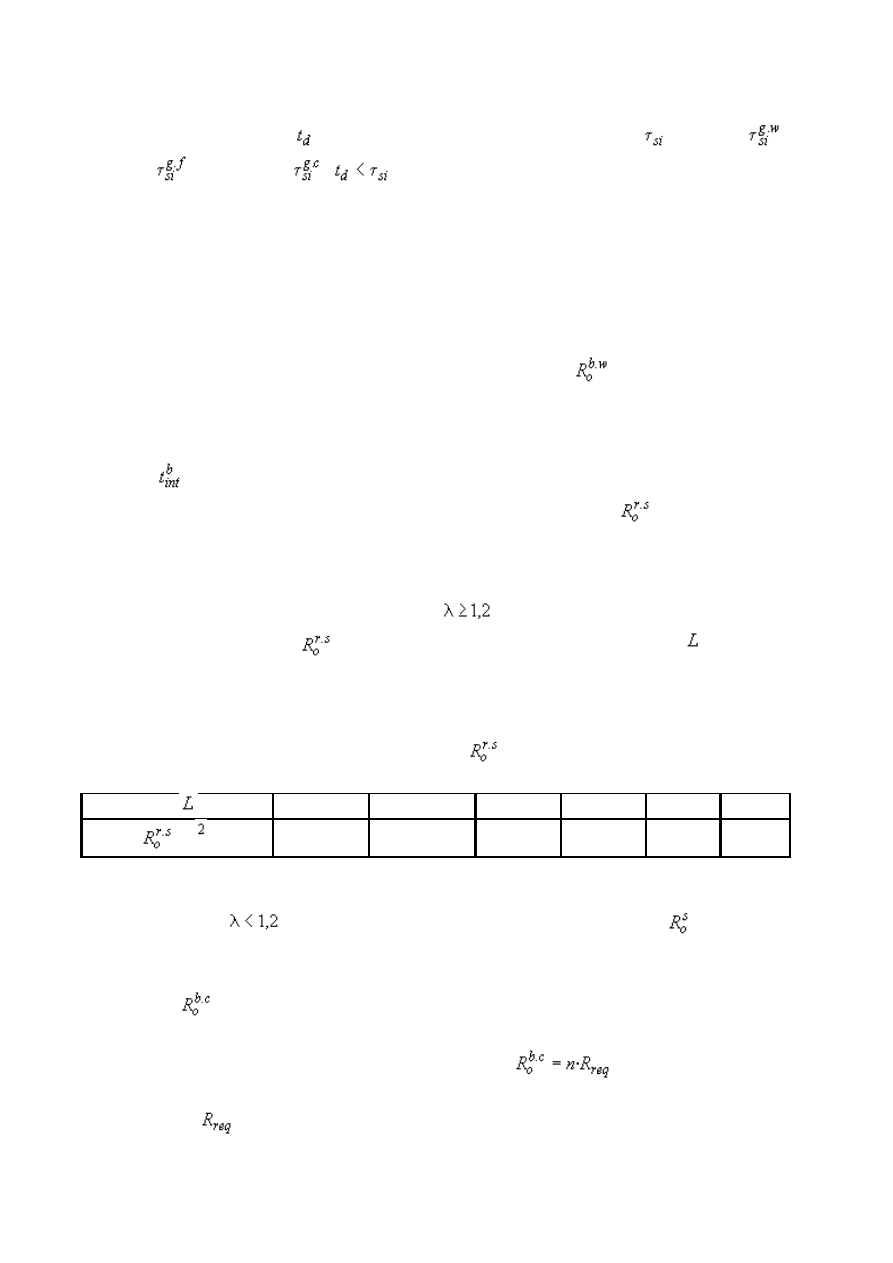

Алынған шамаларды

сәйкес келетін шамалармен салыстырып

(қабырға

жбындар

, төселмелер

)

шартын қанағаттандырады.

9.3 Техникалық жертөлелерді қорғайтын құрылымдар

9.3.1 Техникалық жертөлелер- бұл жылу құбырлары жүргізілген төменгі қабат,

демек мұнда су құбырлары, ыстық су жүйесі, арналар орналасқан.

Техникалық жертөлені қошайтын қоршауларды есептеу үшін 9.3.2-9.3.6

тарауларындғы шарттар орындалады.

9.3.2 Қалыптандырылған жылу берудің кедергілері

, м

·°С/Вт, күмбезді

қабырғалардың  бір  бөлігін  қамти  отырып  топырақ  деңгейінен  жоғары  орналасады.
Құрылыстың  орналасқан  жері  мен  климаттық  жағдайына  байланысты  қабығалары  да
анықталады.  Осы  кезде  ішкі  ауның  есептік  көрсеткіштері  ретінде  жылы  төледегі  ауа

алынады

, °С, демек мұндағы ауа температурасы шартты жағдайда плюс 2 °С тең.

9.3.3 Келтірілген жылу берілістерінің кедергілері анықталады

, м

·°С/Вт, демек

топырақ деңгейлерінен төмен орналасып қоршап жататын қабырғалардың жылу өткізу
сипаты шығады.

Жылыланбаған едендер арқылы жылу сақтаушы коэффициенттер анықталып,

қабырғалардың жылу беру коэффициенттері

Вт/(м·°С) тең, сондықтан келтірілген

жылу беру коэффициенті

жер төленің ұзындықтарына байланысты

9-кестедн

сыртқы қабырғалардың биіктіктерін, топырақ қабатына енген тереңдіктерін көреміз.

9-кесте – Жерге ене отырып тұрғызылған жертөле қоршауларының жылу беру

кедергілері

, м

, м ·°С/Вт

2,15

2,86

3,31

3,69

4,13

4,52

Жердегі еден қабаты жылытылған кезде еден материалының жылу өткізу

коэффициенттері

Вт/(м·°С), келтірліген жылу беру кедергілері

нормативті

құжат бойынша анықталады.

9.3.4 Күмбезді жабындардың жылу беруіндегі қалыпты кедергілер мен технотөле

жабындары

, м

·°С/Вт, келесі формуамен анықталады:

, (26)

мұндағы

–

техникалық төле жабындарының жылу беру кедергілерін жылу беру

ҚР ЕЖ 2.04-106-2012*

мерзімінде тәуліктік климаттық градустық қатынастармен анықталады;

–

коэффициентңн келесі формуламен анықтаймыз:

, (27)

- 9.2.1 бөлімдегі шамалардай;

–

9.3.2. бөлімдегі шамалардай

9.3.5 Жер төледегі ауа температурасы

, °С, келесі формуламен анықталады

(28)

мұндағы

–

жертөлесі бар кешендегі ауа температурасы, °С;

–

(19) формуладағыдай шамалар;

–

техникалық жертөленің ауданы (күмбезді жабындар), м

;

–

күмбезді жабындардың жылу өткізу кедергілері, м

·°С/Вт, демек 9.3.4 сәйкес

белгіленген;

–

техникалық жертөледегі ауа мөлшері, м

;

–

газды құбырларды төсеген кезде

=1,0 ч

, қалған жағдайларда

=0,5 ч

болғанда жер төледегі қысқа ауа алмасу, сағ

–

жер төледегі ауаның тығыздықтары, кг/ м

, =1,2 кг/ м

тең;

–

топырақпен байланыс құрайтын еден мен қабырғалардың аумағы, м

;

–

9.3.3 бөлімдегідей шамалар;

–

жер деңгейінен жоғары техникалық жертөленің сыртқы қабырғаларының

ауданы, м

;

–

9.3.2. бөлімдегідей шамаларға ие.

Егер

, мәндері бастапқы темпарутараладан өзгеше болса, есептеулерді тепе-

теңдік алу үшін қайталап есептейміз.

9.3.6 Алынған қалыпты кедергілер мен күмбезді жабындардың жылу өткізу қаблетін

анықтап бірінші қабаттағы қалыпты температура мәні

=2 °С тең болады.

9.4 Жарық өткізгіш қоршау құрылымдары

Жарық өткізетін қоршау құрылымдары келесідей әдіспен орындалады.
9.4.1 Жарық өткізгіш қоршаулардың қалыптандырылған жылу өткізу кедег\ргілерін

ҚР ЕЖ 2.04-106-2012*

анықтаймыз

. Осы кезде аумақтың климаттық жағдайына байлнысты жылу беру

кзеңіндегі тәуліктік градус

нақты Сәйкестік ережелеріндегі (1) формуласымен

анықталады. 6 және 7 бағаналар бойынша салынатын кешеннің түріне байланысты жіне
көлеміне орай

, жоғарыда аталған кестеде

мәндері берілген. Аралық шамалар

мен өлшемдер

осы кестеге берілген қосымша формуласымен өрнектелген.

9.4.2 Жарық

өткізгіш құрылымдарды алу жылу өткізу кедергілерінің

шамаларына байланысты жүреді, сондықтан сертификатанған сынақтар жүреді. Егер

келтірілген кедергілер

үлкен немесе

тең болса, онда құрылымдар нормалық

талаптарға сай келеді.

9.4.3 Сертификаттанған мәліметтер болмаса Д Қосымшаларында берілген

шамаларын қолдануға болмайды, сондықтан сәйкестендіру шамаларына сай емес.

шамалары бұл қосымшаларда аралықтармен толып, оның шамалары жиектерінде 0,75

тең. Жарық өткізгіш құрылымдарды қолданған кезде басқа

шамаларымен бірге

шамаларын түзетеміз: ағаш немесе пластмассалық жабындармен қоршалған құрылымдар

кезінде 0,1 өлшеміне артып,

мәндерін 5% , ал керісінше әрбір төмендетілген

шамаларын 0,1 өлшемі арқылы алып,

шамалары 5% арта түседі.

9.4.4 Тұрғын үй кешендеріндегі трезе аумақтырының жиынтығы шамамен 18%

болуы қажет (ортақ қолданыстағы аумақтар 25%), сондықтан жарық өткізетін және жарық
өткізбейтін қоршау құрылымдарындағы терезелердің жарық өткізу кедергілері төмен
болады: 0,51 м

·°С/Вт. Бұл кезде тәуліктік градус 3500 төмен. Ал тәуліктік градустар 3500

жоғары болса, 0,56 м

·°С/Вт тең. Тәуліктік градус 5200 жоғары болса, онда 0,65 м

·°С/Вт

немесе 0,81 м

·°С/Вт. Осы қатнастарды анықтау кезінде жарық өткізбейтін

құрылымдардың сумарлық аумағына көлдененң және көлденең орналасқан қабырғалар
кіреді.

9.4.5 Жарық өткізетін құылымдардың ішіндегі минималды температура

шмаларын 9.1.13 бойынша шынылардың түріне байланысты белгілейміз. Сонымн қатар
мөлдір емес элементтр арқылы өтетін жарық сәулесі анықталады. Егер есептеу кезінде

<3 °С, теңсіздіктері болса, онда жарық өткізетін аралықтары бар басқа құрылымдарды

таңдаймыз. Осылайша жылыту құралдары терезнің астыңғы бөліктеріне орнатылады.
Жылыту талаптары орындалады.

9.5 Шыны лоджиялар мен балконды қоршау құрылымдары

9.5.1 Лоджиялар мен балкондарды шығылаған кезде жабық тұйықталған кеңістік

пайда болады, сондықтан қоршау құрылымдарының әсерінен кешендегі температуралық
өзгерістер орын алады. Бұл кеңістік ішіндегі температура шыныланған лоджия мен
балкондағы жылу балансын ретке келтіреді.

СП РК 2.04-106-2012 ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ (ҚР ЕЖ 2.04-106-2012) - 2
