LADA Granta. Руководство по эксплуатации автомобиля и его модификаций (2021 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 4

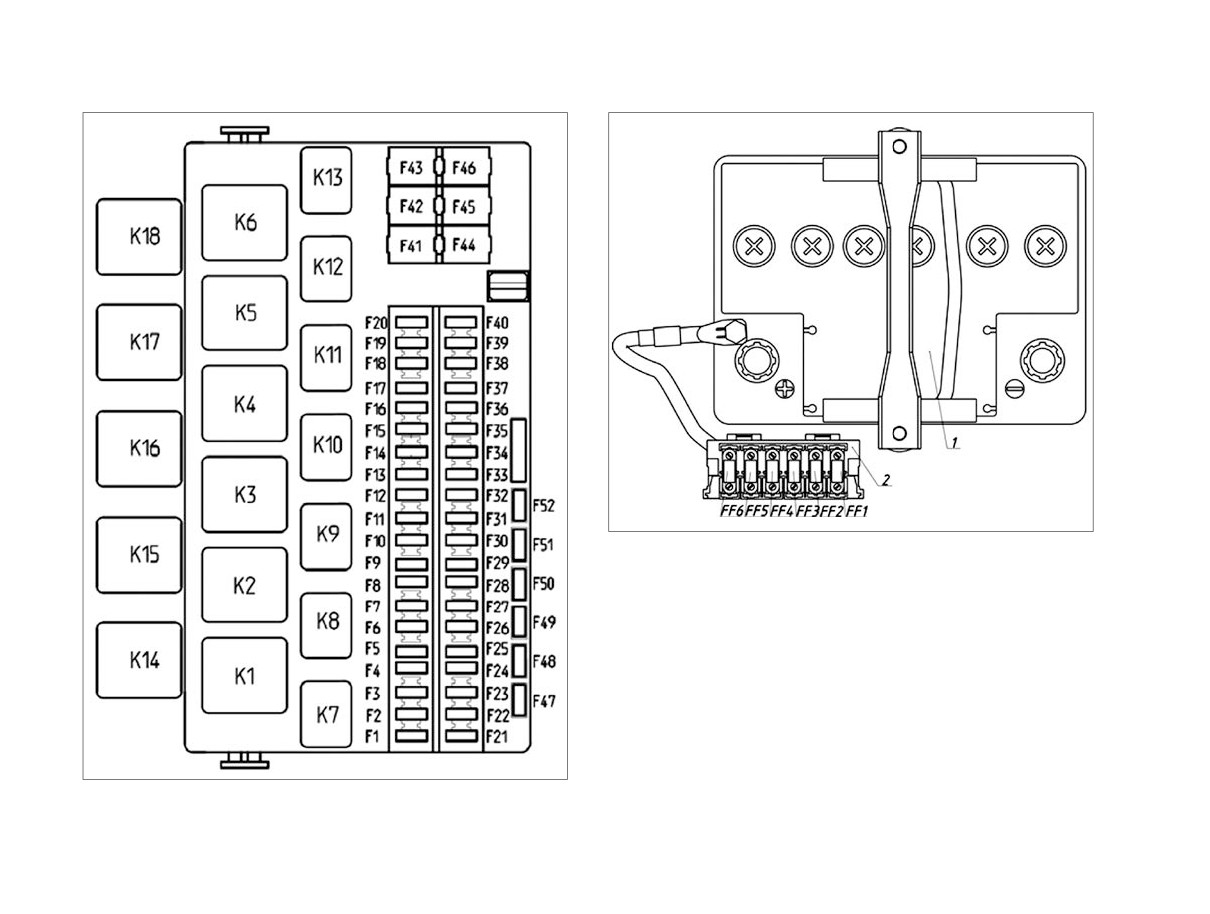

Предохранители, расположенные в монтажном блоке салона автомобиля

№

предохрани-

Номинал

Защищаемые цепи

теля

Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или

климатической установкой)

Реле электровентилятора радиатора максимальной скорости К4

Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической

15A

установкой)

Контроллер системы управления двигателем

Форсунки цилиндров

Катушки зажигания 2×2 (для 8-клап. ДВС)

Катушки зажигания (для 16-клап. ДВС)

Клапан заслонки впускной трубы (для 16-клап. ДВС 21127)

Клапан продува адсорбера

Датчики кислорода

7,5A

Датчик фаз (для 16-клап. ДВС)

Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126)

Селектор АМТ (в исполнении с контроллером АМТ)

Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ)

Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости

15A

Контроллер управления системой надувных подушек безопасности

Реле стартера К2/Контроллер автоматической коробки передач

Разгрузочное реле выключателя зажигания К1

Реле обогрева заднего стекла К6

7,5A

Реле обогрева сидений К13 (в вариантном исполнении)

Реле обогрева ветрового стекла К14 (в вариантном исполнении)

Реле топливного насоса К12

Блок управления электрообогревом ветрового стекла

122

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы 4

№

предохрани-

Номинал

Защищаемые цепи

теля

Контроллер системы управления двигателем

Аудиосистема

Контроллер электроусилителя рулевого управления

Переключатель стеклоочистителя

Центральный блок кузовной электроники (в вариантном исполнении)

Терминальный блок «ЭРА-ГЛОНАСС»

Выключатель педали сцепления (для механической коробки передач)

Выключатель педали тормоза

7,5A

Комбинация приборов

Блок управления системой блокировки дверей (в вариантном исполнении)

Выключатель блокировки двери водителя

Выключатель кондиционера (в вариантном исполнении)

Датчик скорости автоматической коробки передач (в вариантном исполнении)

Переключатель режимов автоматической коробки передач (в вариантном исполнении)

Контроллер АМТ (в вариантном исполнении)

Блок управления системой контроля давления в шинах (РЕЗЕРВ)

5А

Обогрев зеркал

10А

Дальний свет правого борта

10А

Дальний свет левого борта

5А

Габаритные огни правого борта

Габаритные огни левого борта

F10

5А

Фонари освещения номерного знака

Плафон освещения багажника (в вариантном исполнении)

F10

5А

Подсветка приборов и клавиш

F11

5А

Задние противотуманные огни

F12

10А

Ближний свет правого борта

16*

123

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы 4

№

предохрани-

Номинал

Защищаемые цепи

теля

F13

10А

Ближний свет левого борта

Центральный блок кузовной электроники:

Очиститель заднего стекла (в вариантном исполнении)

F14

20А

Омыватель ветрового стекла

Очиститель ветрового стекла

Подрулевой переключатель стеклоочистителей

Очиститель заднего стекла

F15

10А

Омыватель заднего стекла

Свет заднего хода

F16

7,5A

Указатели поворота

Блок управления системой парковки (в вариантном исполнении)

F17

Блок управления системой блокировки дверей

Выключатель привода замка багажника

Реле управления приводом замка багажника

15A

Освещение багажника

Блок управления системой блокировки дверей

Выключатель привода замка багажника

F18

Освещение багажника

Выключатель привода замка багажника

Реле управления приводом замка багажника

20А

Освещение багажника

Блок управления системой блокировки дверей

F19

РЕЗЕРВ

F20

РЕЗЕРВ

F21

15А

Электродвигатель топливного насоса

124

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы 4

№

предохрани-

Номинал

Защищаемые цепи

теля

Выключатель сигнала торможения

F22

7,5A

Сигналы торможения

Дополнительный сигнал торможения

Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости

F22

7,5A

Контроллер АМТ (в вариантном исполнении)

Комбинация приборов

F23

5А

Диагностический разъем

Реле звукового сигнала К8

F24

10А

Звуковой сигнал

F25

15А

Патрон для подключения дополнительных потребителей в салоне/Прикуриватель

Аудиосистема

F26

10А

Разгрузочное реле выключателя зажигания К1

F27

10А

Противотуманная фара правого борта (в вариантном исполнении)

F28

10А

Противотуманная фара левого борта (в вариантном исполнении)

F29

15А

Обогрев передних сидений (в вариантном исполнении)

F30

10А

Дневные ходовые огни

Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники;

F31

10А

дневные ходовые огни (в вариантном исполнении)

Центральный блок кузовной электроники: электростеклоподъемники; замки дверей и багажника; датчик

F32

30А

дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона

(в вариантном исполнении)

F33

5А

Модуль двери водителя

Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)

F34

7,5А

Контроллер системы автоматического управления климатической установкой (в вариантном исполнении)

Контроллер автоматической коробки передач (в вариантном исполнении)

F35

15А

Привод управления автоматической коробкой передач (в вариантном исполнении)

F36

15А

Аварийная сигнализация: реле К15; реле К16 (в вариантном исполнении)

125

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Окончание таблицы 4

№

предохрани-

Номинал

Защищаемые цепи

теля

Выключатель привода замка багажника

F37

15А

Реле управления приводом замка багажника

Освещение багажника

15А

Блок управления системой блокировки дверей

Выключатель привода замка багажника

Освещение багажника

F37

Выключатель привода замка багажника

Реле управления приводом замка багажника

25A

Освещение багажника

Блок управления системой блокировки дверей

F38

10А

Дневные ходовые огни

F39

15А

Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении)

F40

10А

К разъему светотехники прицепа

F41

50А

Обогрев ветрового стекла (в вариантном исполнении)

Обогрев наружных зеркал (в вариантном исполнении)

F42

30А

Обогрев заднего стекла

F43

50A

Контроллер АМТ (в вариантном исполнении)

Электровентилятор отопителя (в вариантном исполнении)

F44

30А

Контроллер системы автоматического управления климатической установкой (в вариантном исполне-

нии)

Электростеклоподъемники передних дверей

F45

30A

Управление наружными зеркалами (в вариантном исполнении)

F46

РЕЗЕРВ

126

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 5

Реле, расположенные в монтажном блоке салона автомобиля

№

Номинал

Назначение реле

реле

50A

Разгрузочное реле выключателя зажигания

30A

Дополнительное реле стартера

30А

Реле очистителя ветрового стекла/Реле автозапуска (в вариантном исполнении)

30A

Реле электровентилятора радиатора максимальной скорости (в вариантном исполнении)

30А

Реле поворотов и аварийной сигнализации/ Реле К15А (автозапуск) (в вариантном исполнении)

30A

Реле обогрева заднего стекла

20A

Реле дальнего света фар

20A

Реле звукового сигнала

20A

Реле ближнего света фар

Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической уста-

K10

20A

новкой)

K11

20A

Главное реле ЭСУД

K12

20A

Реле топливного насоса

K13

20A

Реле обогрева сидений (в вариантном исполнении)

K14

70A

Реле обогрева ветрового стекла (в вариантном исполнении)

K15

20А

Реле включения аварийной сигнализации

Реле питания аварийной сигнализации/ реле включения лампы заднего хода (в вариантном исполне-

K16

30А

нии)

Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска (в вари-

K17

30А

антном исполнении)

K18

30A

Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении)

127

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЗАМЕНА ЛАМП

Для нормальной работы системы освещения и световой сиг-

нализации применяйте лампы, указанные в приложении 2.

Блок-фара

Для доступа к лампе ближнего/дальнего света (рис. 56),

отсоедините колодку жгута проводов и снимите резиновый

кожух лампы 2, отведите в сторону «усик» 4 пружины лампо-

держателя, предварительно нажав на «усик» пружины, выньте

Рис. 56. Блок-фара

Рис. 57а. Задний фонарь

лампу 5 из посадочного места рефлектора. Монтаж новой

автомобиля

лампы проводите в обратном порядке. Все работы по установ-

с кузовом «седан»

ке галогеновой лампы проводите в перчатках во избежание

- демонтируйте лампу из патрона, предварительно утопив

оставления следов на колбе лампы. После установки лампы

лампу в патроне и повернув ее против часовой стрелки.

ближнего/дальнего света убедитесь в плотном прилегании

Установку новой лампы проводите в обратном порядке.

резинового кожуха на цоколе лампы и корпусе блок-фары.

Задний фонарь

Для снятия лампы габаритного огня/дневного ходового

огня проделайте следующие действия:

Для снятия ламп в заднем фонаре автомобиля с кузовом

- в правой блок-фаре поверните патрон 1 против часовой

«седан» (рис. 57а) проделайте следующие действия:

стрелки;

- откройте лючок обивки багажника (на липучке), располо-

- в левой блок-фаре предварительно откиньте корпус воз-

женный в зоне установки заднего фонаря;

душного фильтра назад и поверните патрон 1 против часо-

- повернув патрон против часовой стрелки, выньте его из

вой стрелки;

посадочного места;

- демонтируйте лампу из патрона.

- выньте лампу из патрона, нажав и повернув ее против

Установку новой лампы проводите в обратном порядке.

часовой стрелки.

Установку новой лампы проводите в обратном порядке.

Для снятия лампы указателя поворота проделайте следу-

ющие действия:

Для снятия ламп в заднем фонаре автомобиля с кузовом

- в правой блок-фаре поверните патрон указателя поворота

«лифтбек» (рис. 57б) проделайте следующие действия:

3 по часовой стрелке (для левой блок-фары поворачивать

- откройте дверь задка;

против часовой стрелки), выньте из посадочного места и

- нажмите пальцем через отверстие в заглушке опоры полки

протащите патрон лампы наружу между кузовом и фарой;

на защелку 1 (рис. 57в);

17 Р.Э. LADA Granta 8450107891

129

-------------------------------------------------------------------------------------------------------------------------------------------------------------

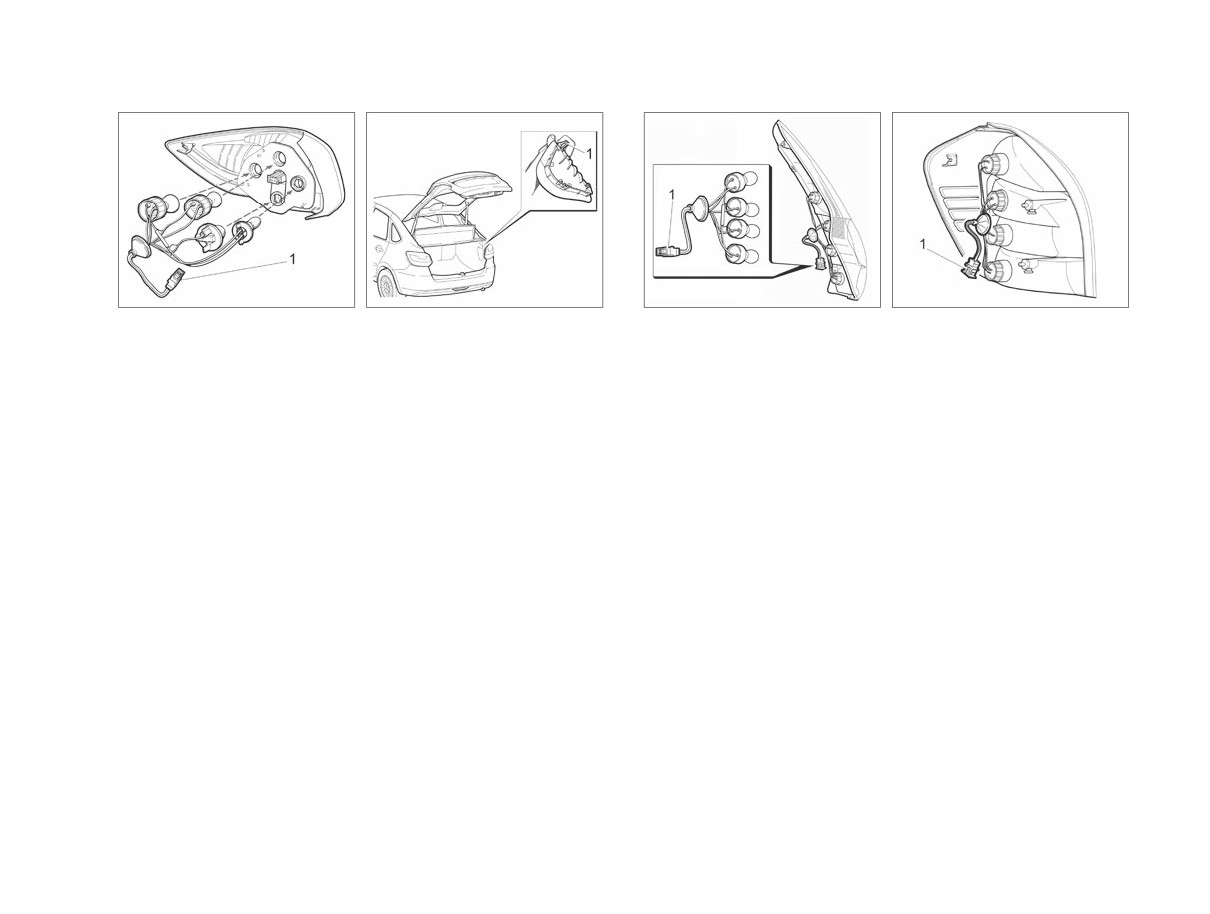

Рис. 57б. Задний фонарь

Рис. 57в. Снятие заглушки

Рис. 57г. Задний фонарь

Рис. 57д. Задний фонарь

автомобиля

опоры полки

на автомобиле

с кузовом «лифтбек»

с кузовом «хэтчбек»

с кузовом «универсал»

- потяните на себя заглушку опоры полки;

– отверните два болта крепления заднего фонаря со сторо-

- потяните вверх заглушку опоры полки для высвобождения

ны двери задка;

нижних зацепов, обеспечив доступ к заднему фонарю;

- прикладывая усилие, потяните задний фонарь на себя

- повернув патрон заменяемой лампы против часовой

и выведите шпильки крепления из держателей заднего

стрелки, выньте его из посадочного места;

фонаря;

- выньте лампу из патрона поворотом против часовой

- отведите задний фонарь от кузова и извлеките патрон с

стрелки.

неисправной лампой;

Установку новой лампы проводите в обратном порядке.

- выньте лампу из патрона, предварительно нажав на нее и

На автомобиле с кузовом «лифтбек» в заднем бампере

повернув против часовой стрелки до упора.

устанавливается задний противотуманный фонарь. В каче-

После установки новой лампы сборку и установку заднего

стве источников света в заднем противотуманном фонаре

фонаря проводите в обратном порядке.

применены светоизлучающие диоды. Конструкция фонаря

неразборная. В случае выхода из строя 2-х или более источ-

Замена ламп в заднем фонаре на автомобиле с кузовом

ников света задний противотуманный фонарь заменяется

«универсал» (рис. 57д):

полностью у дилера LADA.

- откройте дверь задка (см. раздел «Крышка багажника/

Дверь задка»);

Замена ламп в заднем фонаре на автомобиле с кузовом

- откройте люк в обивке боковины;

«хэтчбек» (рис. 57г):

- отсоедините колодку жгута проводов 1 заднего фонаря от

- откройте дверь задка (см. раздел «Крышка багажника/

жгута проводов автомобиля;

Дверь задка»);

- отверните три гайки крепления заднего фонаря;

130

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- выведите задний фонарь из зацепления с фиксатором;

- отведите задний фонарь от кузова и извлеките патрон с

неисправной лампой;

- поверните патрон с лампой, требующей замены, против

часовой стрелки и выньте его из корпуса заднего фонаря;

- извлеките лампу из патрона, слегка нажав на неё и повер-

нув против часовой стрелки;

- вставьте новую лампу в патрон, нажав на неё и повернув по

часовой стрелке;

После замены лампы сборку и установку заднего фонаря

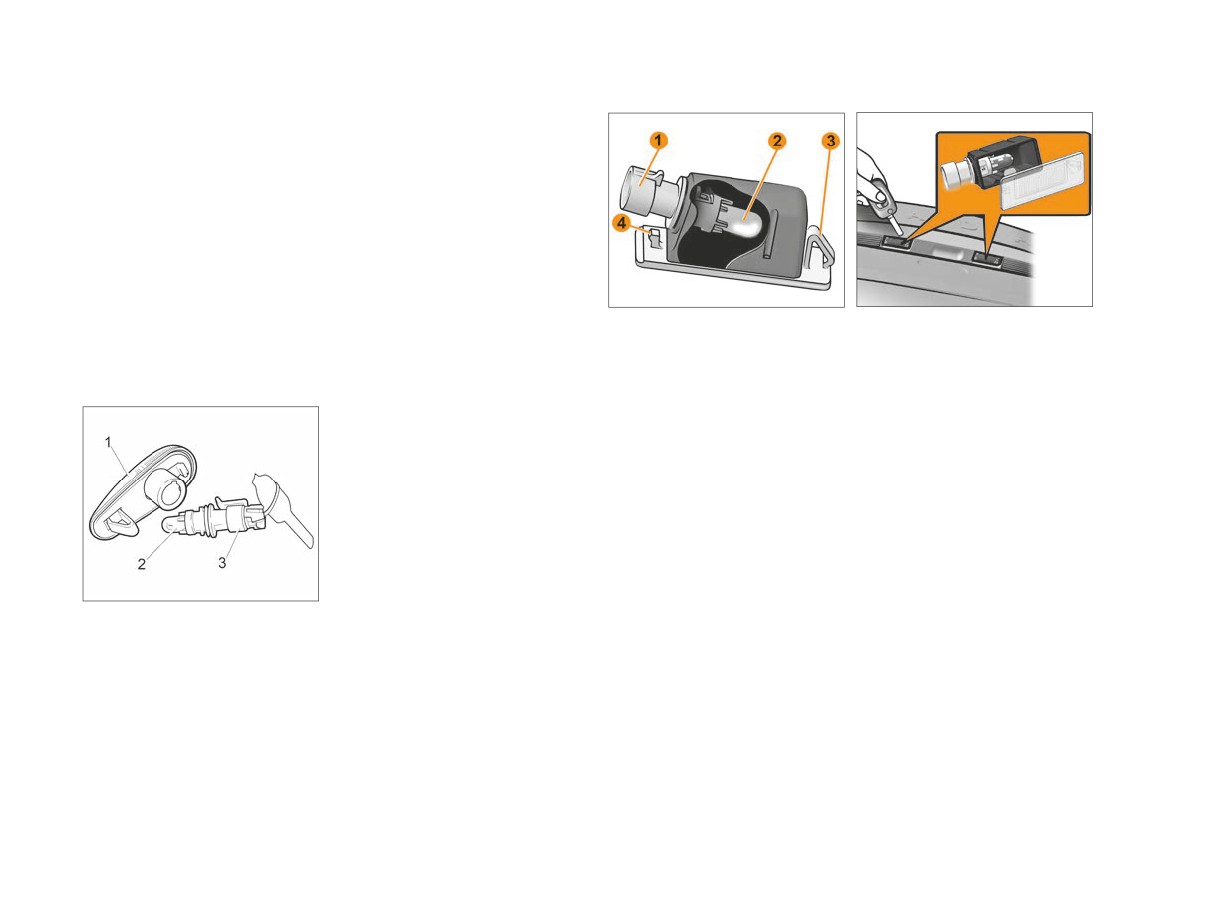

Рис. 58а. Фонарь освещения

Рис. 58б. Посадочное место

проводите в обратном порядке.

номерного знака

фонаря освещения

номерного знака

Боковой указатель поворота

Фонарь освещения номерного знака

Для замены лампы в боковом

указателе поворота 1 (рис.

Для замены лампы в фонаре освещения номерного знака

57e) снимите его с автомоби-

(рис. 58а) снимите его с автомобиля. В гнезде фонарь удер-

ля. В гнезде фонарь удержи-

живается пружинной защелкой и фиксатором. Для снятия

вается пружинной защелкой

фонаря необходимо:

и фиксатором. Сдвиньте

- воздействуя с левой стороны фонаря, например, лезвием

фонарь в направлении дви-

ключа выключателя зажигания, аккуратно сдвиньте его впра-

жения автомобиля и выведи-

во и выведите фиксатор 4 из зацепления;

те фиксатор из зацепления.

- воздействуя на пружинную защелку 3 с правой стороны

Повернув патрон

3 против

фонаря лезвием ключа, аккуратно сдвиньте его влево и

Рис. 57e. Боковой указатель

часовой стрелки, выньте его

выведите фонарь из посадочного места (рис. 58б);

поворота

в сборе с лампой из корпуса

- повернув патрон 1 (рис. 58а) против часовой стрелки,

фонаря и потяните лампу 2 на себя.

выньте его в сборе с лампой из корпуса фонаря и извлеките

На автомобиле с кузовом «лифтбек» в вариантном испол-

лампу 2, потянув ее на себя.

нении устанавливается боковое зеркало заднего вида с ука-

После замены лампы сборку и установку фонаря освещения

зателем поворота. В качестве источников света в указателе

номерного знака проводите в обратном порядке.

поворота применены светоизлучающие диоды. В случае

выхода из строя источников света боковое зеркало заднего

вида заменяется полностью у дилера LADA.

17*

131

-------------------------------------------------------------------------------------------------------------------------------------------------------------

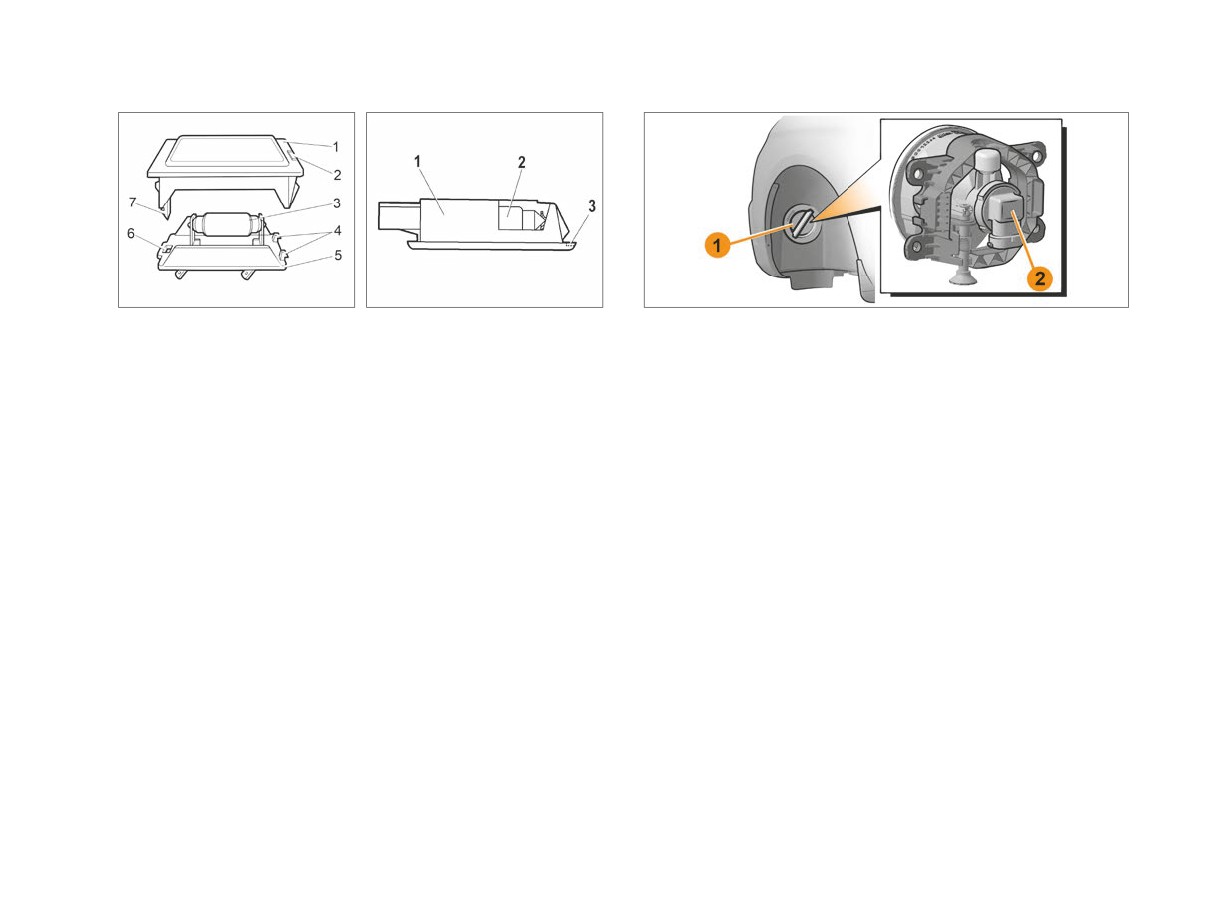

Рис. 59. Плафон освещения

Рис. 60. Плафон освещения

Рис. 61. Противотуманная фара

багажника автомобиля

багажного отделения

с кузовом «седан»

автомобиля с кузовами

«лифтбек», «хэтчбек»

и «универсал»

Плафон освещения багажника

Противотуманная фара

На автомобиле с кузовом «седан» для замены лампы 3

В щитках передних крыльев автомобиля имеются специ-

(рис. 59) в плафоне освещения багажника выньте плафон

альные люки 1 для доступа к противотуманным фарам.

из посадочного места на кузове, для чего вставьте отвертку

Демонтируйте неработоспособную лампу 2 противотуман-

в паз 2 с правой стороны фонаря и аккуратно поверните

ной фары (рис. 61) в следующем порядке:

ее на себя. Затем нажмите на защелку 7, выведите ее из

- поверните переднее колесо внутрь арки для осуществле-

отверстия 6 и снимите рассеиватель 1. Лампа удерживается

ния доступа к крышке люка;

пружинными контактами. После замены лампы рассеиватель

- снимите крышку люка щитка переднего крыла;

1 устанавливайте так, чтобы в его пазы вошли установочные

- после снятия крышки доступ к лампе осуществляется через

«усики» 4 корпуса 5 фонаря.

люк в щитке переднего крыла;

На автомобиле с кузовами «лифтбек», «хэтчбек» и «универ-

- поверните лампу по часовой стрелке и вытащите ее наружу;

сал» для замены лампы 2 (рис. 60) в плафоне освещения 1

- отсоедините колодку жгута проводов с лампы. Монтаж

багажника снимите его с автомобиля. В гнезде плафон удер-

новой лампы проводите в обратном порядке.

живается пружинной защелкой. Вставьте плоскую отвертку в

Рекомендуется для облегчения проводимой работы по заме-

паз 3 с правой стороны плафона, аккуратно отожмите пла-

не лампы предварительно снять переднее колесо.

фон вниз и потяните лампу 2 на себя.

После замены лампы сборку и установку плафона освеще-

ния багажника проводите в обратном порядке.

132

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КУЗОВ

ВНИМАНИЕ!

Ввиду наличия на рынке услуг моечных машин с различ-

Кузов является базовым и самым дорогостоящим элемен-

ной конструкцией щеточных узлов, мойка автомобиля с

том автомобиля. Он изготовлен из современных материалов

использованием щеточных моечных машин может приве-

и защищен от коррозии высококачественными защитны-

сти к потере блеска лакокрасочного покрытия и снижению

ми средствами. Основа долговечности антикоррозионной

его защитных свойств. Поэтому, перед мойкой, предвари-

защиты заложена изготовителем, однако лакокрасочные

тельно запрашивайте оператора моечной машины о кон-

и другие защитные и декоративные покрытия подвержены

струкции, техническом состоянии щеток и степени их воз-

естественному старению и износу. Эффективность анти-

действия на лакокрасочное покрытие Вашего автомобиля.

коррозионной защиты и ее долговечность зависят от клима-

тических условий, экологического состояния окружающей

Летом мойте автомобиль на открытом воздухе в тени. Если

среды, условий эксплуатации, хранения, правильного ухода

это невозможно, то сразу же обтирайте вымытые поверх-

и своевременности принимаемых профилактических мер.

ности насухо, так как при высыхании капель воды на солн-

Избегайте чрезмерного приложения усилий либо неконтро-

це на окрашенной поверхности образуются пятна. Зимой

лируемого движения дверей, крышек багажника и капота,

после мойки автомобиля в теплом помещении перед

приводящих к повреждениям и/или протирам дверей и кузо-

выездом протрите кузов и уплотнители дверей насухо, так

ва, за которые изготовитель ответственности не несет.

как при замерзании оставшихся капель могут образовать-

Чтобы не появились царапины на лакокрасочном покрытии

ся трещины на лакокрасочном покрытии и примерзание

кузова, а также на наружных оптических поверхностях све-

уплотнителей к кузову.

товых приборов автомобиля, не удаляйте пыль и грязь сухим

обтирочным материалом. Автомобиль с целью сохранения

ВНИМАНИЕ!

необходимо мыть до высыхания грязи струей воды неболь-

Не мойте автомобиль с включенным зажиганием.

шого напора с использованием мягкой губки и применением

автомобильных шампуней, которые создают защитные плен-

При мойке автомобиля избегайте попадания прямой струи

ки от воздействия окружающей среды.

воды на изделия электрооборудования, электронные устрой-

ства, датчики и разъемные соединения в моторном отсеке и

ВНИМАНИЕ!

в салоне автомобиля. Следите за состоянием защитных чех-

Не мойте автомобиль содовыми и щелочными раство-

лов разъемных соединений электронных блоков и датчиков.

рами, а также сточными водами и другими, не предна-

При попадании влаги на разъемные соединения продуйте их

значенными для мойки а/м средствами.

сжатым воздухом и обработайте водоотталкивающим авто-

препаратом для защиты контактов от окисления.

Перед мойкой автомобиля прочистите дренажные отверстия

Во время мойки тщательно промывайте зафланцовки две-

дверей и порогов.

рей, капота, крышки багажника, сварные швы и соединения

133

-------------------------------------------------------------------------------------------------------------------------------------------------------------

моторного отсека, багажника и проемов дверей, так как

нительный глушитель) на предмет отсутствия состава

накопившаяся грязь в указанных местах приведет к разруше-

на указанных деталях для предотвращения возможного

нию защитно-декоративного покрытия и к коррозии металла.

возгорания.

ВНИМАНИЕ!

В процессе эксплуатации автомобиля покрытие на днище

При проявлении признаков коррозии (в том числе по

кузова, а также лакокрасочное покрытие на нижних частях

сварным соединениям и стыкам), а также нарушений

передних и задних крыльев подвергается абразивному износу

лакокрасочного покрытия (сколы, царапины, истирания)

от воздействия гравия, песка, соли. В результате этого воздей-

и других защитных покрытий (сколы и истирание масти-

ствия мастика и грунт истираются, оголенный металл ржавеет.

ки и грунта) необходимо обратиться к дилеру LADA для

Поэтому регулярно следите за состоянием данных покрытий и

принятия мер по предотвращению дальнейшего разви-

своевременно восстанавливайте поврежденные участки.

тия коррозии, восстановлению и ремонту лакокрасочно-

Для сохранения блеска окрашенных поверхностей автомоби-

го и защитного покрытий.

ля (особенно у автомобилей, хранящихся на открытом воз-

Своевременно принятые меры по предотвращению раз-

духе) регулярно полируйте их с применением полировочных

вития процесса коррозии на кузове и других частях

паст. Эти пасты закрывают микротрещины и поры, возникшие

автомобиля продлят срок его службы и надолго сохранят

в процессе эксплуатации в лакокрасочном покрытии, что пре-

товарный вид. В случае непринятия Вами своевремен-

пятствует возникновению коррозии под слоем краски.

ных мер по устранению коррозионных процессов на

Чтобы поверхность кузова длительное время сохраняла

кузове изготовитель не несет ответственности за даль-

блеск, не оставляйте автомобиль продолжительное время на

нейшее состояние кузова Вашего автомобиля.

солнце, а также не допускайте попадания кислот, растворов

соды, тормозной жидкости и бензина на поверхность кузова.

Для повышения коррозионной стойкости кузова в замкну-

Чтобы не появились пятна на лакокрасочном покрытии под

тые коробчатые полости порогов, лонжеронов, поперечин и

люком топливного бака при попадании бензина, протирайте

других элементов основания кузова нанесен специальный

поверхность чистой ветошью перед заправкой и после нее.

антикоррозионный состав. При эксплуатации автомобиля

В связи с неблагоприятной экологической обстановкой в

необходимо проводить антикоррозионную обработку кузова у

некоторых районах имеются случаи агрессивного воздей-

дилера LADA в течение первого года эксплуатации и периоди-

ствия отдельных компонентов из окружающей среды на

чески раз в год по технологии, разработанной изготовителем.

защитно-декоративные покрытия автомобиля. Эти воздей-

ствия проявляются в виде рыжей сыпи, локального измене-

ВНИМАНИЕ!

ния цвета наружного лакокрасочного покрытия, локального

После антикоррозионной обработки кузова антикорро-

разрушения эмалевого покрытия кузова.

зионным составом у дилера LADA необходимо проверить

Причиной появления рыжей сыпи является осаждение на

систему выпуска (нейтрализатор, основной и допол-

горизонтальные поверхности кузова мельчайших частиц

134

-------------------------------------------------------------------------------------------------------------------------------------------------------------

взвешенной в воздухе металлической пыли, которая прикле-

лятор климатической системы, что соответствует поло-

ивается к кузову продуктами коррозии во время увлажнения

жению «0» рукоятки 1 (см. рис. 37, 39). Для исключения

росой. Рыжая сыпь может быть удалена 5%-м раствором

попадания воды на незащищенные от влаги узлы авто-

щавелевой кислоты с добавлением моющего средства и

мобиля своевременно очищайте от снега, льда, листьев

обильной последующей промывкой чистой водой.

и прочeго мусора дренажные отверстия, расположенные

Локальные изменения цвета (пятна) наружного лакокрасоч-

в зоне между капотом и лобовым стеклом.

ного покрытия и локальные разрушения эмалевого покрытия

Для предотвращения повреждения уплотнителей обивки

кузова являются следствием воздействия кислотных про-

моторного отсека после мойки в моторном отсеке авто-

мышленных выбросов после их соединения с влагой воз-

мобиля при температуре окружающей среды ниже 0 °С

духа. Такие воздействия в зависимости от степени тяжести

необходимо высушивать или протирать уплотнители с

устраняются полировкой или перекраской кузова.

целью исключения образования наледи.

Детали из пластмасс протирайте влажной ветошью.

После мойки автомобиля при температуре окружающей

Применять бензин или растворители запрещается, так как

срды ниже 0 °С необходимо высушить цилиндры замков

пластмассовые детали потеряют блеск.

дверей сжатым воздухом.

В вариантном исполнении автомобили могут комплекто-

ваться пластмассовыми деталями интерьера, окрашенными

глянцевыми эмалями.

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Чтобы не повредить поверхность окрашенных глянцевых

И ВНЕШНЕЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

пластмассовых деталей интерьера, требуется протирать их

влажной неворсистой тканью из микроволокна, исключая

Во избежание повреждения световых приборов при мойке

возможность появления поверхностных царапин на покры-

не применяйте агрессивные и абразивные чистящие сред-

тии при использовании сухой и пыльной ткани. При при-

ства или химические разбавители.

менении влажной ткани пластиковая поверхность деталей

Во избежание помутнения рассеивателей и появления цара-

кратковременно приобретает насыщенный оттенок, после

пин на поверхности никогда не стирайте высохшие загряз-

высыхания внешний вид пластика возвращается к исходному

нения, предварительно обильно смачивайте поверхность

оттенку.

рассеивателя водой, для очистки применяйте мягкую ветошь

или губку, не применяйте острые предметы для очистки рас-

ВНИМАНИЕ!

сеивателей от наледи.

При мойке и чистке салона не допускайте попадания в

ВНИМАНИЕ!

изделия электрооборудования воды и мелких предметов

(например, крошек, шерсти собак и т.п.).

Не включайте световые приборы с сильно загрязнен-

При мойке автомобиля нельзя направлять прямую струю

ными рассеивателями или закрытые непрозрачными

воды на воздухозаборное отверстие и включать венти-

материалами. Сильное загрязнение световых приборов

135

-------------------------------------------------------------------------------------------------------------------------------------------------------------

можно определить визуально, наличие слоя грязи или

ХРАНЕНИЕ АВТОМОБИЛЯ

снега, которое не позволяет отчетливо видеть через рас-

сеиватель лампы или другие детали.

В эксплуатации большое внимание уделяйте условиям хра-

При замене ламп используйте только те типы, которые

нения автомобиля. Оптимальным условиям для хранения

рекомендованы в данном руководстве.

автомобиля отвечают:

Несоблюдение данных рекомендаций может привести к

- навес, где температура и влажность соответствуют пара-

разрушению в виде растрескивания или оплавления рас-

метрам окружающей среды, имеется постоянное движение

сеивателя по причине его перегрева.

воздуха и отсутствует прямое воздействие солнечной ради-

ации и атмосферных осадков;

Предупреждение

- отапливаемое помещение

(индивидуальный гараж) с

Во время движения автомобиля, при ухудшении види-

температурой не ниже 5 °С и относительной влажностью

мости дорожного полотна, необходимо остановиться и

50-70%, оборудованное приточно-вытяжной вентиляцией.

очистить световые приборы.

Если же отапливаемое помещение (индивидуальный гараж)

Используйте противотуманные огни только по назначе-

имеет малоэффективную приточно-вытяжную вентиляцию,

нию и не забывайте выключать их, когда в них нет необхо-

а автомобиль эксплуатируется в зимний период или после

димости, чтобы не мешать другим участникам движения.

мойки ставится на хранение без предварительной просушки,

то разрушительные воздействия на защитно-декоративные

При перемене условий окружающей среды с очень влажным

покрытия многократно возрастают.

горячим воздухом на среду с холодным воздухом, например,

Допускается длительное хранение автомобиля зимой под

после мойки автомобиля, при сильном дожде, на внутрен-

навесом или в неотапливаемом помещении при выполнении

них поверхностях рассеивателей осветительных и светосиг-

следующих условий:

нальных приборов может образовываться конденсат. Для

1. Слейте воду из бачка омывателей стекол.

исчезновения конденсата не требуется проводить какие-

2. Вымойте автомобиль и вытрите кузов насухо. Нанесите на

либо специальные меры. Исчезновение конденсата должно

кузов консервирующий состав.

происходить при эксплуатации автомобиля, а для ускорения

3. Полностью зарядите аккумуляторную батарею, снимите и

процесса рекомендуется включать соответствующие осве-

храните её отдельно.

тительные приборы.

Обслуживание автомобиля во время хранения (один раз в

два месяца) заключается в следующем:

- заведите двигатель автомобиля на 1-2 минуты, приняв

меры к удалению выхлопных газов;

- проверьте работоспособность систем и сигнализаторов;

- выключите двигатель.

136

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 7a

Основные параметры и характеристики автомобиля

Lada Granta «седан»

Модель двигателя

11182

21127

21126

Тип трансмиссии

МКП

АКП

Количество дверей

Количество мест, чел.

Объём багажного отделения в пассажирском варианте/

520/815

со сложенными задними сиденьями, л

Габаритные размеры, мм

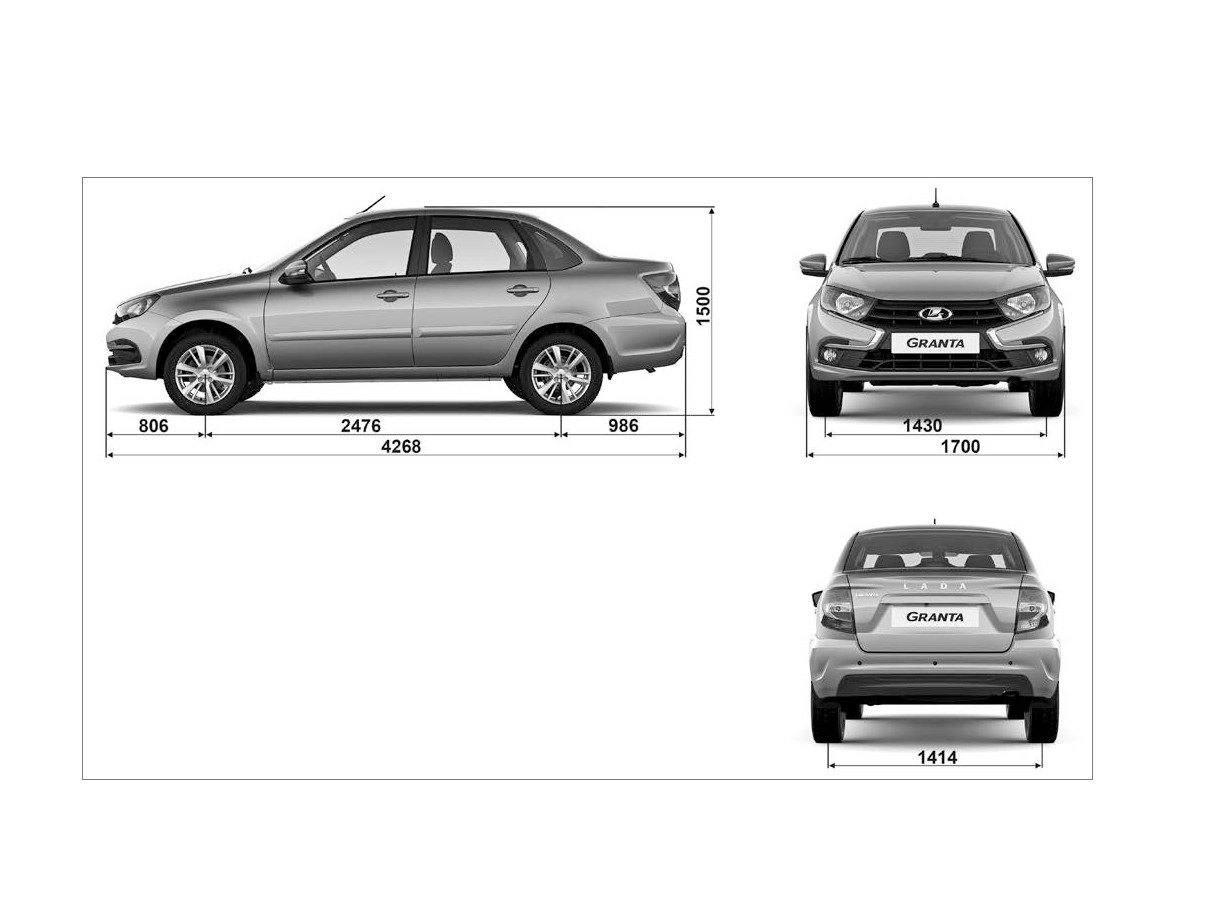

рис. 62a

с поперечным расположением двигателя

Схема компоновки

и приводом на передние колеса

Тип двигателя

четырехтактный с искровым зажиганием

Система питания двигателя

впрыск топлива с электронным управлением

Рабочий объем цилиндров двигателя, см³

1596

Число цилиндров двигателя

Расположение цилиндров двигателя

рядное

Количество клапанов в цилиндрах двигателя

Номинальная степень сжатия в цилиндрах двигателя

10,5

10,45

11,0

Максимальная мощность двигателя, кВт (мин^-1) по ISO 1585

66,0 (5000)

78,0 (5800)

72,0 (5600)

Максимальный крутящий момент двигателя, Н ∙ м (мин^-1)

143,0 (3800)

148,0 (4200)

145,0 (4000)

бензин c октановым

Топливо

Премиум-95, Премиум Евро-95

числом 95 (92)*

Снаряженная масса (с водителем), кг

1075…1160

Полная масса (максимально разрешенная), кг

1560

138

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Окончание таблицы 7a

Модель двигателя

11182

21127

21126

Тип трансмиссии

МКП

АКП

Дорожный просвет при полной нагрузке

160

под картером двигателя не менее, мм

Дорожный просвет при полной нагрузке

165

145

под картером коробки передач не менее, мм

Дорожный просвет при снаряженной массе не менее, мм

180

165

Максимальная скорость**, км/ч

179

184

176

Время разгона 0-100 км/ч**, с

11,2

10,5

13,1

Расход топлива по городскому ездовому циклу***, л/100 км

9,4

8,7

10,2

Расход топлива по загородному ездовому циклу***, л/100 км

5,3

5,2

5,8

Расход топлива по смешанному ездовому циклу***, л/100 км

6,8

6,5

7,4

Полная масса буксируемого прицепа****:

- не оборудованного тормозами, кг

450

– оборудованного тормозами, кг

900

750

см. таблицу «Допускаемые типоразмеры шин, колес

Размерность шин

и давление воздуха в шинах» в разделе «Шины и колеса»

* Предпочтительным топливом является бензин с октановым числом 95. Этот бензин позволяет достичь номинальных значений мощности,

динамики, экономичности и токсичности. При отсутствии возможности использования бензина с октановым числом 95 допускается использовать

бензин с октановым числом не ниже 92.

** Замеряются по специальной методике.

*** Получен при испытаниях на беговых барабанах. Служит только для сравнения различных моделей автомобилей и эксплуатационной нормой

не является.

**** При условии оборудования транспортного средства сцепным устройством в соответствии с требованиями Правил ЕЭК ООН № 55-01.

18*

139

-------------------------------------------------------------------------------------------------------------------------------------------------------------

LADA Granta. Руководство по эксплуатации автомобиля и его модификаций (2021 год) - часть 7
