СП РК 4.02-108-2014 ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ (ҚР ЕЖ 4.02-108-2014)

СП РК 4.02-108-2014

5.2.14 Звукопоглощающая облицовка стен и потолка должна предусматриваться из

несгораемых материалов.

5.3 Объемно-планировочные и конструктивные решения

5.3.1 Тепловые пункты по размещению на генеральном плане подразделяются на

отдельно стоящие, пристроенные к зданиям и сооружениям и встроенные в здания и

сооружения.

5.3.2 Объемно-планировочные и конструктивные решения тепловых пунктов

должны удовлетворять требованиям СП РК 3.02-127. При размещении встроенных и

пристроенных тепловых пунктов должны соблюдаться также требования нормативно-

технических документов на проектирование зданий, в которых они размещаются или к

которым они пристроены. При этом должны предусматриваться исчерпывающие

мероприятия по защите зданий и сооружений от воздействия вредных физических

факторов, связанных с размещением оборудования теплового пункта

- тепло-,

влагоизбытки, шум, вибрация и др.

5.3.3 При выборе материалов для строительных конструкций тепловых пунктов

следует принимать влажный режим помещения согласно требованиям нормативных

документов.

5.3.4 Для защиты строительных конструкций от коррозии должны применяться

материалы в соответствии с требованиями СП РК 2.01-101.

5.3.5 Здания отдельно стоящих и пристроенных тепловых пунктов должны быть не

ниже I, II и III степеней огнестойкости в соответствии с нормативными документами.

В ограждающих конструкциях помещений не допускается применение силикатного

кирпича.

Внешние формы, материал и цвет наружных ограждающих конструкций

рекомендуется выбирать, учитывая архитектурный облик расположенных вблизи зданий и

сооружений или зданий, к которым тепловые пункты пристраиваются.

5.3.6 К центральным тепловым пунктам следует предусматривать проезды с твердым

покрытием и площадки для временного складирования оборудования при производстве

ремонтных работ.

5.3.7 В ЦТП с постоянным обслуживающим персоналом следует предусматривать

санузел с умывальником, шкаф для хранения одежды, место для приема пищи.

При невозможности обеспечить самотечный отвод стоков от санузла в

канализационную сеть, санузел в ЦТП допускается не предусматривать при обеспечении

возможности использовать санузел в ближайших к тепловому пункту зданиях, но не далее

50 м.

5.3.8 Индивидуальные тепловые пункты должны быть встроенными в

обслуживаемые ими здания и размещаться в отдельных помещениях на первом этаже у

наружных стен здания. Допускается размещать ИТП в технических подпольях или в

подвалах зданий и сооружений при условии, что магистральный трубопровод от ввода в

здание до ИТП удовлетворяет нормам на транзитный трубопровод магистральной

тепловой сети согласно нормативным документам.

СП РК 4.02-108-2014

5.3.9 Центральные тепловые пункты (ЦТП) следует, как правило, предусматривать

отдельно стоящими. При технико-экономическом обосновании допускается совмещать

их с другими сооружениями инженерного обеспечения: насосными станциями

перекачки воды и сточных вод, трансформаторными, теплонасосными установками,

объединяя их в единый энергетический узел.

Допускается предусматривать ЦТП пристроенными к зданиям или встроенными в

общественные, административно-бытовые или производственные здания и сооружения

при их расположении в отдельном помещении.

5.3.10 При размещении тепловых пунктов, оборудованных насосами, внутри жилых,

общественных, административно-бытовых зданий, а также в производственных зданиях, к

которым предъявляются повышенные требования по допустимым уровням шума и

вибрации в помещениях и на рабочих местах, должны выполняться требования раздела

5.11.

Тепловые пункты, оборудуемые насосами, не допускается размещать смежно под

или над помещениями жилых квартир, спальных и игровых детских дошкольных

учреждений, спальными помещениями школ-интернатов, гостиниц, общежитий,

санаториев, домов отдыха, пансионатов, палатами и операционными больниц,

помещениями с длительным пребыванием больных, кабинетами врачей, зрительными

залами зрелищных предприятий.

Не допускается размещение тепловых пунктов в жилых зданиях под жилыми

комнатами или смежно (в плане) с ними.

Допускается размещение ИТП с бесфундаментными (бесшумными) насосами под

или смежно с указанными выше помещениями при условии соблюдения требуемых

норм по шуму и вибрации.

5.3.11 Здания отдельно стоящих и пристроенных тепловых пунктов должны

предусматриваться одноэтажными, допускается сооружать в них подвалы для размещения

оборудования, сбора, охлаждения и перекачки конденсата и сооружения канализации.

Отдельно стоящие тепловые пункты допускается предусматривать подземными при

условии:

- отсутствия грунтовых вод в районе строительства и герметизации вводов

инженерных коммуникаций в здание теплового пункта, исключающей возможность

затопления теплового пункта канализационными, паводковыми и другими водами;

- обеспечения самотечного отвода воды из трубопроводов теплового пункта;

- обеспечения автоматизированной работы оборудования теплового пункта без

постоянного обслуживающего персонала с аварийной сигнализацией и частичным

дистанционным управлением с диспетчерского пункта.

5.3.12 Тепловые пункты допускается размещать в производственных помещениях

категорий Г и Д, а также в технических подвалах и подпольях жилых и общественных

зданий. При этом помещения тепловых пунктов должны отделяться от этих помещений

ограждениями (перегородками), предотвращающими доступ посторонних лиц в тепловой

пункт.

5.3.13 При разработке объемно-планировочных и конструктивных решений отдельно

стоящих и пристроенных зданий тепловых пунктов, предназначенных для промышленных

СП РК 4.02-108-2014

и сельскохозяйственных предприятий, рекомендуется предусматривать возможность их

последующего расширения.

5.3.14 Встроенные в здания тепловые пункты следует размещать у наружных стен

зданий на расстоянии не более 12 м от выхода из этих зданий.

5.3.15 Из встроенных в здания тепловых пунктов должны предусматриваться

выходы:

- при длине помещения теплового пункта 12 м и менее и расположении его на

расстоянии менее 12 м от выхода из здания наружу - один выход наружу через коридор

или лестничную клетку;

- при длине помещения теплового пункта 12 м и менее и расположении его на

расстоянии более 12 м от выхода из здания - один самостоятельный выход наружу;

- при длине помещения теплового пункта более 12 м - два выхода, один из которых

должен быть непосредственно наружу, второй - через коридор или лестничную клетку.

5.3.16 Помещения тепловых пунктов с теплоносителем паром давлением более

1,0 МПа должны иметь не менее двух выходов независимо от габаритов помещения.

5.3.17 В подземных отдельно стоящих или пристроенных тепловых пунктах

допускается второй выход предусматривать через пристроенную шахту с люком или через

люк в перекрытии, а в тепловых пунктах, размещаемых в технических подпольях или

подвалах зданий, - через люк в стене.

5.3.18 Двери и ворота из теплового пункта из помещения или здания теплового

пункта должны открываться наружу.

5.3.19 Освещение в тепловом пункте должно быть выполнено во влагозащищенном

исполнении. Для встроенных ИТП выключатель освещения устанавливается снаружи у

входной двери.

Допускается предусматривать проемы для естественного освещения тепловых

пунктов.

5.3.20 Оборудование тепловых пунктов рекомендуется применять в блочном

исполнении, для чего необходимо:

- принимать водоподогреватели, насосы и другое оборудование в блоках заводской

готовности;

- принимать укрупненные монтажные блоки трубопроводов;

укрупнять технологически связанное между собой оборудование в

транспортабельные блоки с трубопроводами, арматурой, КИП, электротехническим

оборудованием и тепловой изоляцией.

5.3.21 Минимальные расстояния в свету от строительных конструкций до

трубопроводов, оборудования, арматуры, между поверхностями теплоизоляционных

конструкций смежных трубопроводов, а также ширину проходов между строительными

конструкциями и оборудованием (в свету) следует принимать по приложению А.

5.3.22 Высоту помещений от отметки чистого пола до низа выступающих

конструкций перекрытия (в свету) рекомендуется принимать не менее, м: для наземных

ЦТП - 4,2; для подземных ЦТП - 3,6; для ИТП - 2,2.

При размещении ИТП в подвальных и цокольных помещениях, а также в

технических подпольях зданий допускается принимать высоту помещений и свободных

проходов к ним не менее 1,8 м.

СП РК 4.02-108-2014

При реконструкции или модернизации ЦТП допускается принимать высоту

помещений исходя из конструктивных особенностей здания, но не менее 2,5 м.

5.3.23 В центральном тепловом пункте следует предусматривать монтажную

(ремонтную) площадку.

Размеры монтажной площадки в плане следует определять по габариту наиболее

крупной единицы оборудования (кроме баков вместимостью более 3 м³) или блока

оборудования и трубопроводов, поставляемого для монтажа в собранном виде, с

обеспечением прохода вокруг него не менее 0,7 м.

Для производства мелкого ремонта оборудования, приборов и арматуры следует

предусматривать место для установки верстака.

Допускается в обоснованных случаях выполнять наружную монтажную площадку с

открывающимся монтажным проемом.

5.3.24 Конденсатные баки и баки-аккумуляторы вместимостью более 3 м³ следует

устанавливать вне помещений тепловых пунктов на открытых площадках. При этом

должны предусматриваться тепловая изоляция баков, устройство гидрозатворов,

встроенных непосредственно в бак, а также устройство ограждений высотой не менее

1,6 м на расстоянии не более 1,5 м от поверхности баков, предотвращающих доступ

посторонних лиц к бакам.

5.3.25 Для монтажа оборудования, габариты которого превышают размеры дверей, в

наземных тепловых пунктах следует предусматривать монтажные проемы или ворота в

стенах.

При этом размеры монтажного проема и ворот должны быть на 0,2 м больше

габарита наибольшего оборудования или блока трубопроводов.

5.3.26 Для перемещения оборудования и арматуры или неразъемных частей блоков

оборудования следует предусматривать инвентарные подъемно-транспортные устройства.

Стационарные подъемно-транспортные устройства следует предусматривать:

- при массе перемещаемого груза от 0,15 до 1 т - монорельсы с ручными талями и

кошками или краны подвесные ручные однобалочные;

- то же, более 1 до 2 т - краны подвесные ручные однобалочные;

- то же, более 2 т - краны подвесные электрические однобалочные.

Допускается предусматривать возможность использования передвижных

малогабаритных подъемно-транспортных средств при условии обеспечения въезда и

передвижения транспортных средств по тепловому пункту

Средства механизации могут быть уточнены проектной организацией при

разработке проекта для конкретных условий.

5.3.27 Для стока воды полы следует проектировать с уклоном 0,01 в сторону трапа

или водосборного приямка. Минимальные размеры водосборного приямка должны быть,

как правило, в плане не менее 0,5 м × 0,5 м при глубине не менее 0,8 м. Приямок должен

быть перекрыт съемной решеткой. Следует предусмотреть дренажную систему с

водовыпуском из спускников и воздушников, если нет средств автоматического

водоудаления.

5.3.28 В помещениях тепловых пунктов следует предусматривать отделку

ограждений долговечными, влагостойкими материалами, допускающими легкую очистку,

при этом необходимо выполнить:

СП РК 4.02-108-2014

- штукатурку наземной части кирпичных стен;

- затирку цементным раствором заглубленной части бетонных стен;

- расшивку швов панельных стен;

- побелку потолков;

- бетонное или плиточное покрытие полов.

Стены тепловых пунктов покрываются керамическими плитками или окрашиваются

на высоту 1,5 м от пола масляной или другой водостойкой краской, выше 1,5 м от пола -

клеевой или другой подобной краской.

5.3.29 В тепловых пунктах следует предусматривать открытую прокладку труб.

Допускается прокладка труб в каналах, верх перекрытия которых совмещается с уровнем

чистого пола, если по этим каналам не происходит попадания в тепловой пункт

взрывоопасных или горючих газов и жидкостей.

Каналы должны иметь съемные перекрытия единичной массой не более 30 кг.

Дно каналов должно иметь продольный уклон не менее 0,02 в сторону водосборного

приямка.

5.3.30 Для обслуживания оборудования и арматуры, расположенных на высоте от

1,5 до

2,5 м от пола, должны предусматриваться передвижные или переносные

конструкции

(площадки). В случаях невозможности создания проходов для

передвижных площадок, а также для обслуживания оборудования и арматуры,

расположенных на высоте 2,5 м и более, необходимо предусматривать стационарные

площадки шириной 0,6 м с ограждениями и постоянными лестницами. Расстояние от

уровня стационарной площадки до потолка должно быть не менее 1,8 м.

Размеры площадок, лестниц и ограждений следует принимать в соответствии с

требованиями ГОСТ 23120.

5.3.31 В помещениях тепловых пунктов допускается размещать оборудование

санитарно-технических систем зданий и сооружений, в том числе повысительные

насосные установки, подающие воду на хозяйственно-питьевые и противопожарные

нужды, баки-аккумуляторы горячей воды и электроприводные теплогенераторы, а в

помещениях пристроенных и встроенных ИТП

- также оборудование приточных

вентиляционных систем, обслуживающих производственные помещения категорий В1

- В4, Г, Д по взрывопожарной опасности, общественные и жилые помещения.

5.3.32 Минимальное расстояние от края подвижных опор до края опорных

конструкций

(траверсов, кронштейнов, опорных подушек) трубопроводов должно

обеспечивать максимально возможное смещение опоры в боковом направлении с запасом

не менее 50 мм. Кроме того, минимальное расстояние от края траверса или кронштейна до

оси трубы должно быть не менее 1,0 D_у (где: D_у - условный диаметр трубы).

5.3.33 Расстояние от поверхности теплоизоляционной конструкции трубопровода до

строительных конструкций здания или до поверхности теплоизоляционной конструкции

другого трубопровода должно быть в свету не менее 30 мм с учетом перемещения

трубопровода.

5.3.34 В тепловых пунктах допускается к трубопроводам большего диаметра крепить

трубопроводы меньшего диаметра при расчете труб на прочность.

5.3.35 Прокладку водопровода следует предусматривать в одном ряду или под

трубопроводами тепловых сетей, при этом необходимо выполнять тепловую изоляцию

СП РК 4.02-108-2014

водопровода для исключения образования конденсата на поверхности водопроводных

труб.

5.3.36 В тепловых пунктах подающий трубопровод следует располагать справа от

обратного трубопровода

(по ходу теплоносителя в подающем трубопроводе) при

прокладке трубопроводов в одном ряду.

5.3.37 Прокладку трубопроводов следует предусматривать выше уровня пола.

Устройство в полу каналов и приямков не допускается.

5.3.38 Здания и сооружения тепловых пунктов следует проектировать надземными с

вентилируемыми подпольями.

5.3.39 Для опорожнения оборудования и трубопроводов теплового пункта и систем

потребления теплоты следует предусматривать систему дренажа и слива воды,

исключающую воздействие теплоты на грунт.

5.3.40 Реконструкция и модернизация оборудования тепловых пунктов производится

при:

- физическом износе основного оборудования и невозможности обеспечить подачу

требуемого количества тепловой энергии или снижении экономических показателей его

работы;

- появлении нового оборудования с более высокими экономическими показателями

(при обосновании);

- изменении тепловых нагрузок присоединенных систем теплопотребления;

- изменении технических параметров условий присоединения к внешним тепловым

сетям.

5.3.41 При модернизации теплового пункта предусматривают автоматизацию

процесса управления, контроль, учет. Процесс управления включает:

регулирование температуры теплоносителя, подаваемого в систему

отопления, в зависимости от температуры наружного воздуха;

- регулирование температуры теплоносителя, возвращаемого в теплосеть, в

соответствии с температурой наружного воздуха по заданному температурному

графику;

- ускоренный прогрев здания после энергосберегающего режима (пониженного

теплопотребления);

- коррекцию режима теплопотребления по температуре воздуха в помещении;

- ограничение температуры теплоносителя в подающем трубопроводе системы

отопления;

- регулирование тепловой нагрузки в системе горячего водоснабжения;

- регулирование тепловой нагрузки приточных вентиляционных

установок с обеспечением функции защиты от замораживания;

- регулирование величины снижения теплопотребления в заданные периоды по

температуре наружного воздуха;

- регулирование режима теплопотребления с учетом аккумулирующей особенности

здания и его ориентации по сторонам света.

5.3.42 Проектная документация на создание нового или реконструкцию

действующего узла учета тепловой энергии и теплоносителей должна разрабатываться с

учетом технического задания, согласованного поставщиком и потребителем тепловой

СП РК 4.02-108-2014

энергии и (или) теплоносителей. В составе технического задания должны быть приведены

данные о тепловых нагрузках, максимальном и минимальном расходах и параметрах

теплоносителей, которые могут иметь место в период эксплуатации. Указанные сведения

передаются организации - разработчику узла учета.

5.3.43 В местах ввода в здания трубопроводов, идущих от отдельно стоящих или

пристроенных тепловых пунктов, жесткая заделка труб в стены и фундаменты этих зданий

не допускается.

Размеры отверстий для пропуска труб через стены и фундаменты должны

обеспечивать зазор между поверхностями теплоизоляционной конструкции трубы и

строительных конструкций здания. Для заделки зазора следует применять эластичные

водогазонепроницаемые материалы.

5.3.44 Во встроенных и пристроенных тепловых пунктах под опоры трубопроводов

и оборудования при их креплении к строительным конструкциям здания следует

предусматривать виброизолирующие прокладки.

5.3.45 Оборудование и трубопроводы после монтажа должны быть подвергнуты

гидравлическим испытаниям на прочность и плотность пробным давлением.

5.3.46 Перед приемкой оборудования теплового пункта в эксплуатацию должны

быть проведены пуско-наладочные работы и проведены испытания оборудования

теплового пункта с целью подтверждения соответствия его характеристик показателям,

заложенным в проекте.

5.3.47 При теплоснабжении от собственных источников теплоты оборудование

теплового пункта, как правило, располагают в помещении источника

(например,

котельной). Сооружения отдельно стоящих центральных тепловых пунктов следует

определять в зависимости от конкретных условий теплоснабжения.

5.3.48 При необходимости изменения параметров пара должны предусматриваться

редукционно-охладительные, редукционные или охладительные установки.

Размещение этих устройств, а также установок сбора, охлаждения и возврата

конденсата в центральных тепловых пунктах или в индивидуальных тепловых пунктах

следует предусматривать на основании технико-экономического расчета в зависимости от

числа потребителей и расхода пара со сниженными параметрами, количества

возвращаемого конденсата, а также расположения потребителей пара на территории

организации.

5.3.49 Территория, непосредственно прилегающая к зданию теплового пункта,

должна быть очищена. Не допускается загромождение снаружи входных ворот и дверей.

5.4 Присоединение систем потребления теплоты к тепловым сетям

5.4.1 Присоединение систем теплопотребления следует выполнять на основании

технических условий, выданных теплоснабжающей организацией с учетом системы

теплоснабжения, гидравлического режима работы тепловых сетей (пьезометрического

графика) и графиков изменения температуры теплоносителя в зависимости от изменения

температуры наружного воздуха и центрального качественного регулирования отпуска

теплоты потребителям.

СП РК 4.02-108-2014

5.4.2 Расчетная температура воды в подающих трубопроводах водяных тепловых

сетей после ЦТП при присоединении систем отопления зданий по зависимой схеме

должна приниматься равной расчетной температуре воды в подающем трубопроводе

тепловых сетей до ЦТП, но не выше 150 °С, при независимой схеме - равной или не более

чем на 30 °С ниже расчетной. При присоединении к ЦТП зданий с разной расчетной

температурой воды в системах отопления температура после ЦТП должна приниматься по

более высокой температуре, с организацией раздельных контуров циркуляции с помощью

насосов смешения с рабочей температурой воды для каждого потребителя.

Самостоятельные трубопроводы от ЦТП для присоединения систем вентиляции при

независимой схеме присоединения систем отопления предусматриваются при

максимальной тепловой нагрузке на вентиляцию более 50 % максимальной тепловой

нагрузки на отопление.

5.4.3 Системы отопления, вентиляции и кондиционирования воздуха должны

присоединяться к двухтрубным водяным тепловым сетям, как правило, по зависимой

схеме через ИТП.

По независимой схеме, предусматривающей установку водоподогревателей,

допускается присоединять системы отопления 12-этажных зданий и выше (или более

36 м); системы отопления, вентиляции и кондиционирования воздуха зданий при

гидравлических условиях, изложенных в 5.4.7, а также системы отопления зданий в

открытых системах теплоснабжения при невозможности обеспечения требуемого качества

воды.

5.4.4 Выбор схемы присоединения (зависимой или независимой) следует определять

индивидуально для каждой из систем отопления, теплоснабжения, установок систем

вентиляции, кондиционирования воздуха, горячего водоснабжения и технологических

потребителей, с учетом условий эксплуатации проектируемых систем теплопотребления

гидравлического и температурного режимов тепловой сети на вводе в ИТП.

5.4.5 Проектируемые схемы присоединения потребителей теплоты к тепловым сетям

должны обеспечивать минимальный расход воды в тепловых сетях и эффективное

использование тепловой энергии за счет применения автоматических регуляторов

температуры и расхода теплоты, потребляемой системами отопления, теплоснабжения,

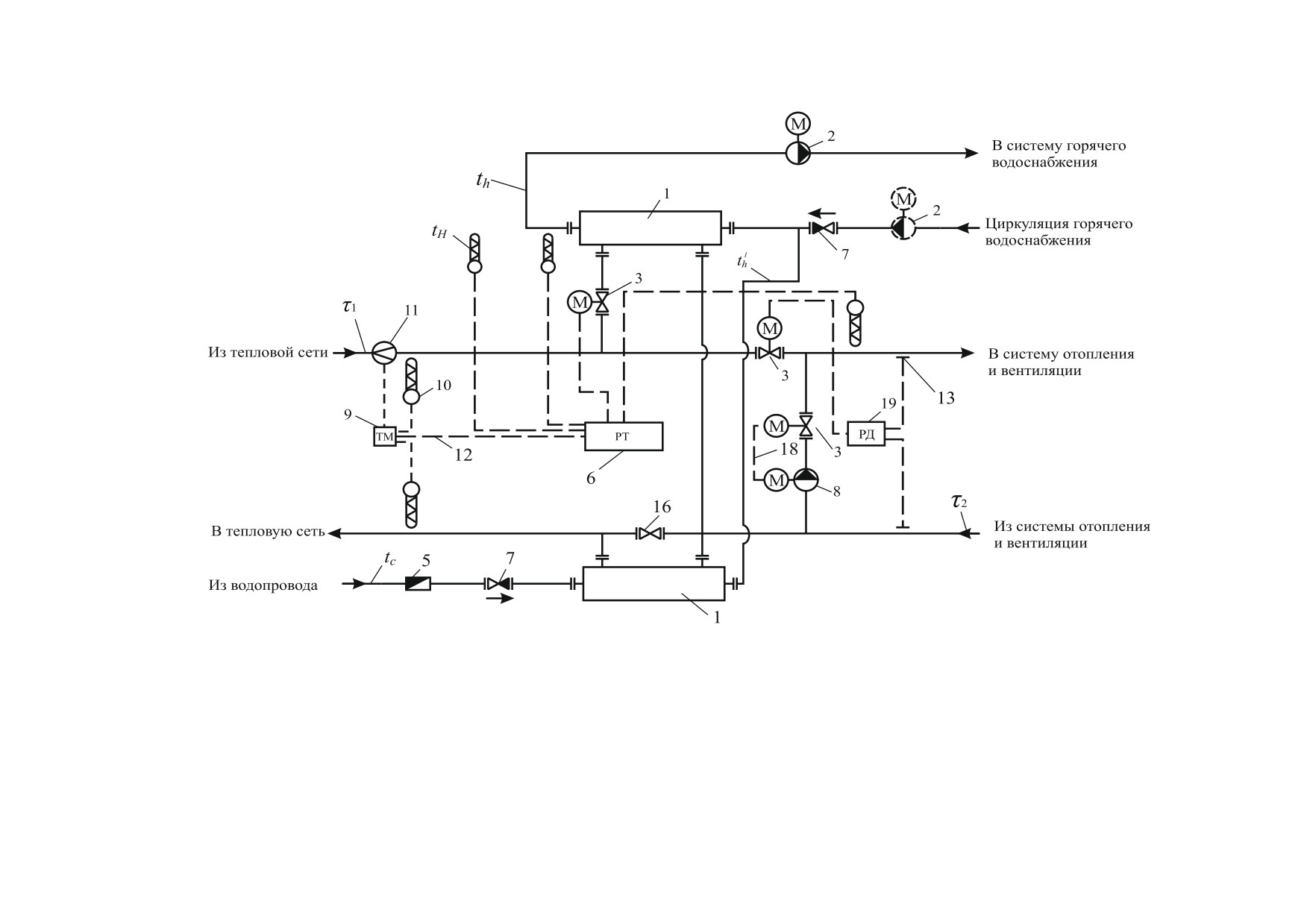

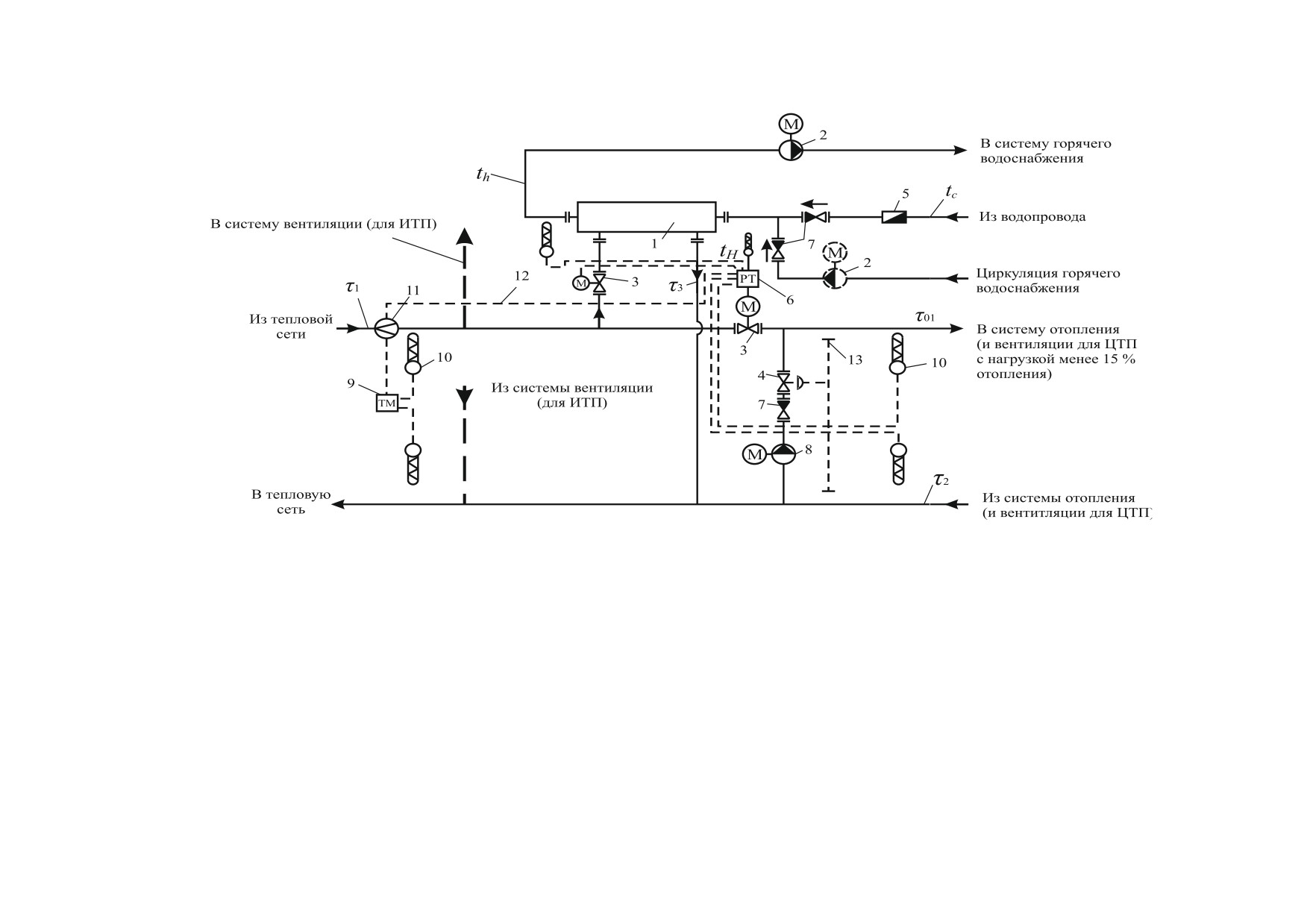

установок систем вентиляции и кондиционирования воздуха. В приложении Б

приведены рекомендуемые схемы присоединения потребителей теплоты к тепловым

сетям.

5.4.6 Системы отопления зданий следует присоединять к тепловым сетям:

- непосредственно при совпадении гидравлического и температурного режимов

тепловой сети и местной системы. При этом следует учитывать требования действующих

нормативных документов по отоплению, вентиляции и кондиционированию и

обеспечивать невскипаемость перегретой воды при динамическом и статическом режимах

системы;

- через элеватор при необходимости снижения температуры воды в системе

отопления и располагаемом напоре перед элеватором, достаточном для его работы;

- через смесительные насосы при необходимости снижения температуры воды в

системе отопления и располагаемом напоре, недостаточном для работы элеватора, а также

при осуществлении автоматического регулирования системы.

СП РК 4.02-108-2014

5.4.7 При присоединении систем отопления и вентиляции к тепловым сетям по

зависимой схеме для открытой и закрытой систем теплоснабжения в соответствии с

пьезометрическим графиком следует предусматривать:

а) при располагаемом напоре в тепловой сети перед тепловым пунктом,

недостаточном для преодоления гидравлического сопротивления трубопроводов и

оборудования теплового пункта и систем потребления теплоты после ТП

подкачивающие насосы на обратном трубопроводе перед выходом из теплового пункта.

Если при этом давление в обратном трубопроводе присоединяемых систем будет ниже

статического давления в этих системах, подкачивающий насос должен устанавливаться на

подающем трубопроводе;

б) при давлении в подающем трубопроводе тепловой сети перед тепловым пунктом,

недостаточном для обеспечения невскипания воды (при расчетной температуре) в верхних

точках присоединенных систем потребления теплоты,

- подкачивающие насосы на

подающем трубопроводе на вводе в тепловой пункт;

в) при давлении в подающем трубопроводе тепловой сети перед тепловым пунктом

ниже статического давления в системах потребления теплоты - подкачивающие насосы на

подающем трубопроводе на вводе в тепловой пункт и регулятор давления «до себяª на

обратном трубопроводе на выходе из теплового пункта;

г) при статическом давлении в тепловой сети ниже статического давления в

системах потребления теплоты - регулятор давления «до себяª на обратном трубопроводе

на выходе из теплового пункта, а на подающем трубопроводе на вводе в тепловой пункт -

обратный клапан;

д) при давлении в обратном трубопроводе тепловой сети после теплового пункта

ниже статического давления в системах потребления теплоты при различных режимах

работы сети (в том числе при максимальном водоразборе из обратного трубопровода в

открытых системах водоснабжения)

- регулятор давления

«до себяª на обратном

трубопроводе на выходе из теплового пункта;

е) при давлении в обратном трубопроводе тепловой сети после теплового пункта,

превышающем допускаемое давление для систем потребления теплоты, - отсекающий

клапан на подающем трубопроводе на вводе в тепловой пункт, а на обратном

трубопроводе на выходе из теплового пункта

- подкачивающие насосы с

предохранительным клапаном;

ж) при статическом давлении в тепловой сети, превышающем допускаемое давление

для систем потребления теплоты, - отсекающий клапан на подающем трубопроводе после

входа в тепловой пункт, а на обратном трубопроводе перед выходом из теплового пункта -

предохранительный и обратный клапаны.

5.4.8 К одному элеватору присоединяется, как правило, одна система отопления.

Допускается присоединять к одному элеватору несколько систем отопления с увязкой

гидравлических режимов этих систем.

5.4.9 Смесительные насосы для систем отопления устанавливаются:

а) на перемычке между подающим и обратным трубопроводами при располагаемом

напоре перед узлом смешения, достаточном для преодоления гидравлического

сопротивления системы отопления и тепловых сетей после ЦТП, и при давлении в

СП РК 4.02-108-2014

обратном трубопроводе тепловой сети после теплового пункта не менее чем на 0,05 МПа

выше статического давления в системе отопления;

б) на обратном трубопроводе перед узлом смешения или на подающем трубопроводе

после узла смешения при располагаемом напоре перед узлом смешения, недостаточном

для преодоления гидравлического сопротивления, указанного в подпункте «аª, при этом в

качестве смесительных насосов могут быть использованы подкачивающие насосы,

предусматриваемые в соответствии с 5.4.7 а, б, в, е.

5.4.10 Системы вентиляции и кондиционирования воздуха зданий присоединяются к

тепловым сетям:

- непосредственно

- когда не требуется изменения расчетных параметров

теплоносителя;

- через смесительные насосы - при необходимости снижения температуры воды в

системах вентиляции и кондиционирования воздуха, для поддержания постоянной

температуры воды, поступающей в калориферы второго подогрева систем

кондиционирования воздуха, а также для обеспечения невскипания воды в верхних точках

трубопроводов и калориферов систем вентиляции и кондиционирования воздуха (если не

установлены подкачивающие насосы для других систем по 5.4.7 б);

- через теплообменники, при различии гидравлических режимов внешних сетей и

систем теплопотребления.

Места установки смесительных насосов для систем вентиляции выбираются

аналогично смесительным насосам для систем отопления по

5.4.9. При установке

смесительных насосов в тепловых пунктах следует предусматривать регуляторы нагрузки

присоединенных систем теплопотребления.

Повысительные насосы следует устанавливать при недостаточном располагаемом

напоре на вводе в тепловой пункт. Местоположение повысительных насосов следует

определять исходя из гидравлического режима эксплуатации систем теплопотребления и

гидравлического режима работы тепловых сетей.

5.4.11 В тепловых пунктах потребителей теплоты с зависимым присоединением

систем отопления, вентиляции и кондиционирования воздуха, в которых режим

теплопотребления не обеспечивается принятым на источнике теплоты центральным

качественным регулированием отпуска теплоты, следует предусматривать

корректирующие насосы или регулируемые элеваторы, осуществляющие снижение

температуры воды после ЦТП или ИТП в соответствии с графиками температур

теплоносителя в этих системах. При этом изменение температуры воды производится

автоматически регулятором подачи теплоты.

Корректирующие насосы устанавливаются, как правило, на перемычке между

подающим и обратным трубопроводами после отбора воды из подающего трубопровода и

до отбора воды из обратного трубопровода на водоподогреватели или смесительные

устройства горячего водоснабжения. Периоды работы этих насосов определяются в

зависимости от принятого на источнике теплоты графика регулирования отпуска теплоты,

схемы присоединения водоподогревателей горячего водоснабжения, расчетного графика

температур воды в сетях после ЦТП и расчетных температур внутреннего воздуха в

помещениях. Они могут быть также совмещены с подкачивающими насосами,

устанавливаемыми по 5.4.7.

СП РК 4.02-108-2014

5.4.12 В тепловых пунктах потребителей теплоты с независимым присоединением

систем отопления, вентиляции и кондиционирования воздуха для регулирования в

соответствии с расчетным графиком температуры воды после водоподогревателей следует

предусматривать регулятор подачи теплоты на отопление.

Циркуляционные насосы при независимой системе теплоснабжения

устанавливаются на обратном трубопроводе от систем отопления, вентиляции и

кондиционирования воздуха перед водоподогревателем.

5.4.13 Общественное здание с тепловым потоком на вентиляцию более 0,5 МВт

следует присоединять к тепловым сетям в ЦТП отдельно от жилых и общественных

зданий с тепловым потоком на вентиляцию менее

0,5 МВт каждое. ИТП такого

общественного здания должен обеспечивать работоспособность всех систем

теплопотребления здания.

Предусматривать самостоятельные трубопроводы от ЦТП к зданию для

присоединения отдельно систем вентиляции не рекомендуется.

5.4.14 При присоединении к ЦТП группы зданий с независимым присоединением

систем отопления и вентиляции следует предусматривать установку в ЦТП общего

водоподогревателя.

Расчетная температура воды после водоподогревателя в этом случае должна

приниматься в зависимости от радиуса действия тепловых сетей после теплового пункта,

как правило, на

°С -

°С ниже принятой в сетях до водоподогревателя со

смесительным устройством в ИТП, обеспечивающим требуемое снижение температуры

воды в системах отопления.

5.4.15 Заполнение и подпитку водяных тепловых сетей после ЦТП и систем

потребления теплоты, присоединяемых к тепловым сетям по независимой схеме, следует

предусматривать водой из обратного трубопровода тепловой сети подпиточным насосом

или без него, если давление в обратном трубопроводе тепловой сети достаточно для

заполнения местной системы.

Для регистрации объема подпиточной воды следует предусмотреть водомер. По

показаниям водомера при заполнении и подпитке системы отопления оценивают

правильность подбора бака, проверяют герметичность системы и потери теплоносителя

при авариях и эксплуатационном обслуживании.

5.4.16 Допускается подпитка систем теплоснабжения из подающего трубопровода

тепловой сети с обеспечением защиты этих систем от превышения в них давления и

температуры воды, а в открытых системах теплоснабжения - и из системы горячего

водоснабжения.

Подпитка водой из водопровода закрытых систем теплоснабжения допускается в

том случае, когда качество воды тепловой сети не соответствует требуемым стандартам.

5.4.17 Схемы присоединения водоподогревателей горячего водоснабжения

существуют для закрытых

(см. рисунки

1-8) и открытых

(см. рисунок

9) систем

теплоснабжения.

Схема присоединения водоподогревателей горячего водоснабжения в закрытых

системах теплоснабжения (см. рисунки 1-8) выбирается в зависимости от соотношения

максимального потока теплоты на горячее водоснабжение Q_hmax и максимального потока

теплоты на отопление Qomax:

СП РК 4.02-108-2014

max

0,2 ≥

≥ 1 - одноступенчатая схема (см. рисунки 1, 7);

Qomax

0,2 <

< 1- двухступенчатая схема (см. рисунки 2-6, 8).

Qomax

При этом для схем, указанных на рисунках 1-6, предусматривается автоматическое

ограничение максимального расхода воды из тепловой сети на ввод и регулирование

расхода теплоты на отопление.

Схемы, указанные на рисунках 7 и 8, применяются при отсутствии регуляторов

расхода теплоты на отопление. Для этих схем применяется стабилизация расхода воды на

отопление, осуществляемая регулятором перепада давлений (поз. 4).

5.4.18 В схемах, указанных на рисунках 2 и 4 (с ограничением максимального

расхода воды на ввод для жилых и общественных зданий с присоединением их к

тепловым сетям через ЦТП и с максимальным тепловым потоком на вентиляцию Qmax

более 15 % максимального теплового потока на отопление Q_omax), при определении

максимального расхода воды из тепловой сети на ввод следует исходить из максимальных

тепловых потоков на отопление и вентиляцию и среднего теплового потока на горячее

водоснабжение в средние сутки за неделю отопительного периода Q_hm. Ограничение

подачи теплоносителя для этих схем следует выполнять путем прикрытия клапана,

регулирующего подачу теплоносителя на отопление и вентиляцию.

5.4.19 В схемах, указанных на рисунках 1 и 3, с ограничением максимального

расхода воды на ввод для производственных зданий, а также для общественных зданий с

присоединением их к тепловым сетям через ЦТП и с тепловым потоком на вентиляцию и

СП РК 4.02-108-2014

1 - водоподогреватель горячего водоснабжения; 2 - повысительно-циркуляционный насос горячего водоснабжения (пунктиром -

циркуляционный насос); 3 - регулирующий клапан с электроприводом; 4 - регулятор перепада давлений (прямого действия);

5 - водомер для холодной воды; 6 - регулятор подачи теплоты на отопление, горячее водоснабжение и ограничения максимального

расхода сетевой воды на ввод; 7 - обратный клапан; 8 - корректирующий подмешивающий насос; 9 - теплосчетчик; 10 - датчик

температуры; 11- датчик расхода воды; 12 - сигнал ограничений максимального расхода воды из тепловой сети на ввод;

13 - датчик давления воды в трубопроводе

Рисунок 1 - Одноступенчатая система присоединения водоподогревателей горячего водоснабжения с автоматическим

регулированием расхода теплоты на отопление и зависимым присоединением систем отопления в ЦТП и ИТП

СП РК 3.02-ХХ-20ХХ

а - схема с самостоятельным регулятором ограничения расхода сетевой воды на ввод; б - фрагмент схемы с совмещением функций

регулирования расхода теплоты на отопление, горячее водоснабжение и ограничения расхода сетевой воды в одном регуляторе 1-13 -

см рис. 1; 14 - регулятор ограничений максимального расхода воды на ввод (прямого действия); 14а - датчик расхода воды в виде

сужающего устройства (камерная диафрагма); 15 - регулятор подачи теплоты на отопление; 16 - задвижка, нормально закрытая;

17 - регулятор подачи теплоты на горячее водоснабжение (прямого действия)

Рисунок 2 - Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения для жилых и общественных

зданий и жилых микрорайонов с зависимым присоединением систем отопления в ЦТП и ИТП

СП РК 4.02-108-2014

кондиционирование воздуха Qmax более

% максимального теплового потока на

отопление Q_omax), при определении максимального расхода воды из тепловой сети на ввод

следует исходить из максимальных тепловых потоков на отопление, вентиляцию и

горячее водоснабжение: Q_hmax

- при отсутствии баков-аккумуляторов на горячее

водоснабжение или среднего теплового потока на горячее водоснабжение, Q_hm - при

наличии баков-аккумуляторов.

В этом случае ограничение подачи теплоносителя на ввод следует выполнять путем

прикрытия клапана, регулирующего подачу теплоносителя на водоподогреватель горячего

водоснабжения.

5.4.20 Схемы, указанные на рисунках 1, 2, 4, могут применяться также и в ИТП, при

этом подающий трубопровод системы вентиляции подключается до клапана,

регулирующего подачу теплоты на отопление.

5.4.21 На рисунках

5 и

6 приведены двухступенчатые схемы присоединения

водоподогревателей горячего водоснабжения в ИТП с центральным автоматическим

регулированием подачи теплоты на отопление с помощью водоструйного элеватора с

регулирующей иглой и с пофасадным автоматическим регулированием подачи теплоты на

отопление (см. рисунок 6).

Автоматическое регулирование подачи теплоты на отопление в ИТП может быть

применено также для одноступенчатой схемы присоединения водоподогревателей

горячего водоснабжения по рисунку 1.

5.4.22 При применении одноступенчатой схемы по рисунку

7 перемычка с

задвижкой A открыта в отопительный период при соотношении

0,2

Qomax

(водоподогреватель работает по предвключенной схеме), а перемычка с задвижкой Б

предусматривается для работы в летний период; при соотношени

> 1 перемычка с

Qomax

задвижкой А не требуется и водоподогреватель работает в течение всего года по

параллельной схеме.

5.4.23 При применении двухступенчатой схемы по рисунку

8 для жилых и

общественных зданий с максимальным тепловым потоком на вентиляцию менее 15 %

максимального теплового потока на отопление водоподогреватель II ступени в

отопительный период работает по перемычке с задвижкой А (по предвключенной схеме),

а перемычка с задвижкой Б предусматривается для работы в летний период. При

применении этой схемы в производственных зданиях или в группе общественных зданий

с тепловым потоком на вентиляцию более 15 % теплового потока на отопление перемычка

с задвижкой А в схеме на рисунке 8 не предусматривается, водоподогреватель работает в

течение всего года по перемычке с задвижкой Б по смешанной схеме.

5.4.24 Приведенные схемы присоединения потребителей теплоты к тепловым сетям

не охватывают всех возможных вариантов. Могут применяться также другие схемы

присоединения потребителей теплоты к тепловым сетям, обеспечивающие минимальный

расход воды в тепловых сетях, экономию теплоты за счет применения регуляторов

расхода теплоты и ограничителей максимального расхода сетевой воды, корректирующих

СП РК 4.02-108-2014

насосов или элеваторов с автоматическим регулированием, снижающих температуру

воды, поступающей в системы отопления, вентиляции и кондиционирования воздуха.

5.4.25 При теплоснабжении от котельной мощностью 35 МВт и менее при технико-

экономическом обосновании допускается присоединение к тепловым сетям

водоподогревателей систем горячего водоснабжения по одноступенчатой схеме

(см.

рисунки

1 и

7) независимо от соотношения тепловых нагрузок систем горячего

водоснабжения и отопления.

5.4.26 В закрытых системах теплоснабжения при присоединении к тепловым сетям

систем горячего водоснабжения с циркуляционным трубопроводом (см. рисунки 1-8)

следует предусматривать циркуляционные или повысительно-циркуляционные насосы в

соответствии с положениями СП РК 4.01-101.

5.4.27 При двухступенчатых схемах присоединения водоподогревателей систем

горячего водоснабжения с принудительной циркуляцией воды циркуляционный

трубопровод рекомендуется присоединять к трубопроводу нагреваемой воды между

водоподогревателями I и II ступеней, а при параллельной схеме присоединения

- к

трубопроводу холодной водопроводной воды или к трубопроводу нагреваемой воды

между секциями водоподогревателя.

5.4.28 Горячее водоснабжение в открытых системах теплоснабжения должно

присоединяться к подающему и обратному трубопроводам двухтрубных водяных

тепловых сетей через регулятор смешения воды (см. рисунок 9) для подачи в систему

горячего водоснабжения воды заданной температуры.

Отбор воды для горячего водоснабжения из трубопроводов и приборов систем

отопления не допускается.

5.4.29 В открытых системах теплоснабжения циркуляционный трубопровод системы

горячего водоснабжения рекомендуется присоединять к обратному трубопроводу

тепловой сети после отбора воды в систему горячего водоснабжения (см. рисунок 9, а);

при этом на трубопроводе между местом отбора воды и местом подключения

циркуляционного трубопровода должна предусматриваться диафрагма, рассчитанная на

гашение напора, равного сопротивлению системы горячего водоснабжения в

циркуляционном режиме.

5.4.30 В открытых системах теплоснабжения при давлении в обратном трубопроводе

тепловой сети, недостаточном для подачи воды в систему горячего водоснабжения, на

трубопроводе горячей воды после регулятора смешения следует предусматривать

повысительно-циркуляционный насос (см. рисунок 9, б). При этом установка диафрагмы,

предусмотренной 5.4.29, не требуется.

5.4.31 Горячее водоснабжение для технологических нужд допускается

предусматривать из системы горячего водоснабжения для хозяйственно-бытовых нужд,

если параметры воды в системе хозяйственно-питьевого водопровода удовлетворяют

требованиям технологического потребителя, при условии:

- наличия горячей воды питьевого качества для технологических процессов;

- отсутствия производственного водопровода с качеством воды, пригодным для

данного технологического процесса.

5.4.32 При теплоснабжении от одного теплового пункта производственного или

общественного здания, имеющего различные системы потребления теплоты, каждую из

СП РК 4.02-108-2014

них следует присоединять по самостоятельным трубопроводам от распределительного

(подающего) и сборного (обратного) коллекторов. Допускается присоединять к одному

общему трубопроводу системы теплопотребления, работающие при различных режимах,

удаленные от теплового пункта более чем на 200 м, с проверкой работы этих систем при

максимальных и минимальных расходах и параметрах теплоносителя. Для обеспечения

устойчивого режима работы каждой системы теплопотребления рекомендуется

установка регулятора перепада давления на каждом ответвлении.

5.4.33 Обратный трубопровод от систем вентиляции присоединяется перед

водоподогревателем горячего водоснабжения I ступени.

При этом, если потери давления по сетевой воде в водоподогревателе I ступени

превысят

50 кПа, оборудуется перемычка вокруг водоподогревателя, на которой

устанавливаются дроссельная диафрагма или регулирующий клапан, рассчитанные на то,

чтобы потери давления в водоподогревателе не превышали расчетной величины.

5.4.34 К паровым тепловым сетям потребители теплоты могут присоединяться:

- по зависимой схеме

- с непосредственной подачей пара в системы

теплопотребления с изменением или без изменения параметров пара;

- по независимой схеме - через пароводяные подогреватели.

Использование для целей горячего водоснабжения паровых водонагревателей

барботажного типа не допускается.

5.4.35 При необходимости изменения параметров пара должны предусматриваться

редукционно-охладительные, редукционные или охладительные установки.

Размещение этих устройств, а также установок сбора, охлаждения и возврата

конденсата в ЦТП или в ИТП следует предусматривать на основании технико-

экономического расчета в зависимости от числа потребителей и расхода пара со

сниженными параметрами, количества возвращаемого конденсата, а также расположения

потребителей пара на территории предприятия.

5.4.36 При проектировании систем сбора и возврата конденсата следует

руководствоваться положениями СП РК 4.02-104.

5.4.37 В тепловых пунктах с установками сбора, охлаждения и возврата конденсата

должны предусматриваться мероприятия по использованию теплоты конденсата путем:

- охлаждения конденсата в водоподогревателях с использованием нагретой воды для

хозяйственно-бытовых или технологических потребителей горячей воды;

- получения пара вторичного вскипания в расширительных баках с использованием

его для технологических потребителей пара низкого давления.

5.4.38 В тепловых пунктах, в которые возможно поступление загрязненного

конденсата, должна предусматриваться проверка качества конденсата в каждом сборном

баке и на дренажных трубопроводах. Способы контроля устанавливаются в зависимости

от характера загрязнения и схемы водоподготовки на источнике теплоснабжения паром.

5.4.39 На трубопроводах тепловых сетей и конденсатопроводах при необходимости

поглощения избыточного напора должны предусматриваться регуляторы давления или

дроссельные диафрагмы.

5.4.40 Для систем теплопотребления с независимой схемой присоединения к

тепловой сети допускается использовать несколько последовательно расположенных

СП РК 4.02-108-2014

источников тепловой энергии, например: наружной теплосети, тепловых насосов,

утилизаторов вторичных энергоресурсов, встроенных котельных и т. д. Передача

тепловой энергии в тепловую сеть не допускается.

5.4.41 Присоединение потребителей теплоты к тепловым сетям в тепловых пунктах

следует предусматривать по схемам, обеспечивающим минимальный расход воды в

тепловых сетях, а также экономию теплоты за счет применения регуляторов расхода

теплоты и ограничителей максимального расхода сетевой воды, корректирующих насосов

или элеваторов с автоматическим регулированием температуры воды, поступающей в

системы отопления, вентиляции кондиционирования воздуха, в зависимости от

температуры наружного воздуха.

5.4.42 На подающем трубопроводе при вводе в тепловой пункт после входной

задвижки и на обратном трубопроводе перед выходной задвижкой по ходу теплоносителя

должны быть смонтированы устройства для механической очистки от взвешенных частиц.

При наличии регулирующих устройств и приборов учета допускается устанавливать

дополнительную очистку.

Перед механическими водосчетчиками, пластинчатыми водоподогревателями и

циркуляционными насосами системы отопления, присоединенной по независимой схеме,

по ходу воды следует устанавливать устройства для механической очистки от взвешенных

частиц.

5.5 Оборудование, трубопроводы, арматура и тепловая изоляция

5.5.1 Водоподогреватели

5.5.1.1 В тепловых пунктах следует применять преимущественно пластинчатые

водоподогреватели, обеспечивающие удобство обслуживания и сокращение

строительного объема теплового пункта. При обосновании применяются водяные

горизонтальные секционные кожухотрубные либо паровые горизонтальные многоходовые

водоподогреватели.

В качестве пластинчатых следует применять водоподогреватели по ГОСТ 15518. В

приложении И даны общие характеристики рекомендуемых к применению в тепловых

пунктах пластинчатых водоподогревателей в соответствии с ГОСТ 15518.

В качестве кожухотрубных секционных водоподогревателей рекомендуется

применять водо-водяные подогреватели по ГОСТ

27590, состоящие из секций

кожухотрубного типа с блоком опорных перегородок для теплоносителя давлением

1,6 МПа и температурой до 150 °С.

5.5.1.2 Для систем горячего водоснабжения допускается применять емкостные

водоподогреватели с использованием их в качестве баков-аккумуляторов горячей воды в

системах горячего водоснабжения при условии соответствия их вместимости требуемой

по расчету вместимости баков-аккумуляторов.

5.5.1.3 Для водо-водяных подогревателей следует принимать противоточную схему

потоков теплоносителей.

СП РК 4.02-108-2014 ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ (ҚР ЕЖ 4.02-108-2014) - 8
