стыка следует вварить промежуточную вставку длиной не менее 80 мм. Выполненные

сварные соединения следует проверить ультразвуковым контролем.

4.8.4.2.3 Подварку допускаемых к исправлению дефектов следует производить

электродами диаметром 4 мм после зачистки места дефекта абразивным инструментом и

предварительного подогрева стыка до (200-250) °С.

4.8.4.2.4 При неразрушающих методах контроля качества в случае обнаружения хотя

бы одного соединения с недопустимым дефектом назначается повторная выборка

удвоенного количества сварных соединений. Если в повторной выборке происходит

аналогичная ситуация, партия сдаваемой продукции подлежат 100% контролю.

4.8.4.2.5 Результаты контроля должны быть оформлены Протоколами

(актами)

испытаний, перечень которых приведен в Таблице 52, служат основанием для оформления

акта скрытых работ, входят в комплект исполнительной документации по объекту и

должны храниться в установленном порядке.

Таблица 52 - Перечень протоколов испытаний

Документы по контролю

Содержание

качества

Результаты

механических

разрушающих

испытаний

Протоколы, акты, заключения

контрольных

(допускных) образцов всех типов сварных

соединений,

предусмотренных проектом для проверки

квалификации сварщика и готовности производства к

выполнению сборочно-сварочных работ на конкретном объекте

Результаты механических разрушающих испытаний для

То же

проверки механических свойств основного металла и сварных

соединений

Результаты проверки визуально-измерительным методом

сборности и совместимости пластин закладных изделий для

То же

последующей сварки монтажных связей, геометрических

параметров сварных швов и качества поверхности для

установления наружных дефектов качества

Результаты неразрушающих испытаний ультразвуковой

дефектоскопией и другими методами для определения

Протоколы, акты, заключения

внутренних дефектов

Результаты проверки визуально-измерительным методом

То же

параметров армирования

4.8.4.2.6 В протоколах испытаний, кроме результатов, должны быть указаны:

название испытательной лаборатории, номер аттестата аккредитации и её область; Ф.И.О.

лаборанта, контролера, оператора-дефектоскописта по неразрушающим методам

контроля, номер квалификационного свидетельства с указанием уровня аттестации, даты

последней переаттестации; марка (тип) испытательного оборудования, заводской номер,

номер свидетельства о ежегодной метрологической поверке

(калибровке); место

проведения контроля или отбора проб; дата осуществления контрольных операций;

130

СП РК 5.03-107-2013

сведения по сборке и сварке, предусмотренные проектом и проектом производства

сварочных работ (ППСР).

4.8.4.2.7 Результаты контроля должны также фиксироваться в соответствующих

графах журнала сварочных работ (ЖСР).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРОИЗВОДСТВА, ОХРАНА ТРУДА И

ОКРУЖАЮЩЕЙ СРЕДЫ

5.1 Возведение и монтаж несущих и ограждающих конструкций следует проводить

при наличии проекта организации работ и при соблюдении действующих правил по

технике безопасности в соответствии с СП РК 1.03-106, ГОСТ 26887.

5.2 Монтажные работы следует производить с применением приспособлений,

обеспечивающих безопасность выполнения отдельных операций.

5.3 Возведение и монтаж сборно-монолитных, крупнопанельных и многоэтажных

конструкций следует выполнять по проекту производства работ.

5.4 Подъем несущих конструкций следует выполнять при установлении на них

защитных ограждений (перила, рабочие площадки) элементами крепления подвесных

лесов, предохранительных поясов и других средств, необходимых для обеспечения

безопасности работников при последующих монтажных работах.

5.5 Работники должны быть обеспечены и обязаны использовать приспособления

для управления их подъемом и спуском при монтаже несущих конструкций.

5.6 Монтаж конструкций вышележащего этажа

(яруса) многоэтажного здания

следует производить после проектного закрепления всех установленных монтажных

элементов несущих конструкций нижележащего этажа.

5.7 При подаче, укладке и уходе за бетоном, заготовке и установке арматуры, а

также установке и разборке опалубки следует предусмотреть мероприятия по

предупреждению воздействия на работников следующих опасных и вредных

производственных факторов, связанных с характером работы.

5.8 При производстве сварочных работ следует обеспечить защиту работающих и

окружающей среды от поражения электрическим током, действия световой радиации

дуги, выделения токсичных веществ при горении дуги и плавлении сварочных

материалов, взрывоопасности газокислородных смесей, тепловых ожогов при

соприкосновении с нагретым металлом, пожарной опасности, получения механических

травм.

5.9 Безопасность каменных работ следует обеспечить на основе выполнения

содержащихся в организационно-технологической документации следующих решений по

охране труда.

При возведении кладки в опасных зонах каменщики должны использовать

предохранительные пояса, прикрепляясь с их помощью к устойчивым частям здания или

сооружения. Кладку стен высотой более двух этажей следует производить с обязательным

устройством перекрытий или временного настила соответствующей прочности и

жесткости, а также лестничных маршей и площадок с ограждением.

5.10 При установке деревянных конструкций не следует:

131

СП РК 5.03-107-2013

а) рубить, тесать, производить иную обработку деталей и пиломатериалов или

изготовление деталей конструкций на подмостках и возведенных конструкциях

(за

исключением пригонки деталей по месту);

б) подклинивать стойки лесов и подмостей обрезками досок, кирпичами и другими

нештатными приспособлениями и материалами;

в) ставить подмости, приставные лестницы, стремянки на накаты или на подшивку

потолка;

г) ходить и стоять на накатах и потолочной подшивке. Для прохода работников в

указанных местах необходимо укладывать на балки временные настилы шириной не

менее 0,7 м;

д) разбирать леса, подмости и настилы способом обрушения и валки.

е) накапливать на подмостях пиломатериалы, бревна, обрабатываемые детали и т. п.

5.11 При производстве работ по возведению и монтажу несущих и ограждающих

конструкций следует соблюдать правила пожарной безопасности.

При производстве бетонных работ следует соблюдать требования санитарной и

пожарной безопасности, взрывобезопасности производственных участков, в том числе

связанных с применением веществ, используемых для смазки форм, химических добавок,

приготовлением их водных растворов и бетонов с химическими добавками.

5.12 Мероприятия по охране окружающей среды, предусмотренные в проектной

документации по мероприятиям, предпринятым в процессе выполнения работ по

возведению и монтажу несущих и ограждающих конструкций, должны обеспечить

снижение негативного воздействия на окружающую среду путем снижения выбросов,

сбросов веществ, снижения уровня шума и иного негативного воздействия.

5.13 Для снижения выброса в атмосферу большого количества пылевых частиц

различных фракций при производстве работ следует предусмотреть пылеулавливающие и

пылеочистные установки.

5.14 С целью снижения уровня загрязнений почвы и грунтовых вод при возведении и

монтаже конструкций необходимо организовать очистку сточных вод.

5.15 Следует предусмотреть мероприятия, способствующие максимальному

вовлечению в оборот промышленных отходов, для охраны окружающей среды.

6 ЭНЕРГОСБЕРЕЖЕНИЕ И РАЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ

ПРИРОДНЫХ РЕСУРСОВ

6.1 Для энергосбережения при производстве бетонных работ следует обеспечить

правильный выбор материалов для бетона, определить оптимальный состава бетона,

рациональную организацию его производства, правильный выбор цемента в зависимости

от прочности бетона и условий его эксплуатации, введение добавок, применение чистых

заполнителей, оптимального зернового состава, применение микронаполнителей, в т. ч.

золы уноса, правильное назначение класса бетона. Заданные свойства бетона должны

обеспечиваться при минимальном расходе ресурсов.

6.2 Энергосбережение следует осуществлять путем выбора планировочных решений,

допускающих производство работ по возведению и монтажу несущих и ограждающих

132

СП РК 5.03-107-2013

конструкций при отрицательных температурах с минимальными расходами топливно-

энергетических ресурсов, использованием материалов, конструкций и деталей с

минимальными расходами энергии на их производство, применением в проектах систем

отопления с возможностью их использования при производстве строительно-монтажных

работ в зимнее время, сокращением объемов сварочных работ на строительной площадке.

6.3 При разработке графиков выполнения отдельных видов деятельности работы,

требующих повышенного расхода топливно-энергетических ресурсов в условиях

отрицательных температур, следует планировать на теплое время года.

6.4 Для обеспечения экономии топливно-энергетических ресурсов, следует

предусмотреть мероприятия по внедрению новых технологий при производстве

строительно-монтажных работ. К ним относятся: создание новых конструкций,

применение эффективных химических добавок, новых технологий производства

строительно-монтажных работ.

6.5 Для обеспечения экономии природных ресурсов при производстве бетонных

работ следует использовать автоматизированную систему, управляющую расходом

материалов, что обеспечивает точную дозировку и сводит к минимуму потери сырья.

6.6 При производстве работ по возведению и монтажу несущих и ограждающих

конструкций следует организовать жесткий контроль качества применяемого сырья,

готовых конструкций, что обеспечивает минимальный расход ресурсов при достижении

заданных показателей качества и свойств изделий и конструкций.

6.7 Для снижения потерь сырья и природных материалов следует улучшить

технические средства транспортировки и хранения сырья.

6.8 В целях экономии природного сырья при одновременном повышении

теплозащитных характеристик при производстве изделий для бетонных, каменных работ,

рекомендуется широко использовать отходы промышленности, в том числе золы, шлаки,

отходы обогащения и т. д.

6.9 В целях рационального использования материалов при возведении и монтаже

несущих и ограждающих конструкций следует организовать переработку и повторное

использование образующихся отходов (рециклинг).

6.10 Для снижения водопотребления необходимо:

а) при производстве бетонных работ использовать водопонижающие химические

добавки, применять жесткие и малоподвижные смеси;

б) максимально использовать повторное применение воды, производить ее очистку

для последующего применения, создавать системы оборотного водоснабжения.

133

СП РК 5.03-107-2013

Приложение А

(информационное)

Область применения цементов в строительстве

Таблица А.1 - Область применения цементов в строительстве

Допускается

Вид и марка цемента

Основное назначение

Не допускается применять

применять

Портландцемент марок

Для бетонов класса В40 и выше,

Для аварийно-

Для монолитных бетонных и же-

CEM II/A-M 32,5N-CEM II/A-

в том числе для жаростойкого

восстановительных

лезобетонных конструкций, где

M42,5R (ПЦ600 и ПЦ550)

бетона

работ

не используются свойства этих

При реконструкции

цементов (быстрое твердение,

промышленных

прочность)

предприятий, зданий

и сооружений

То же, CEM II/A-M 42,5N

Для бетонов классов В25-В35

То же

Для конструкций,

(ПЦ500)

подвергающихся действиям

минерализованных вод со

То же, CEM II/A-M 32,5N

Для бетонов классов В15-В25 и

То же

степенью минерализации, пре-

(ПЦ400)

жаростойкого бетона

вышающей нормы агрессивности

воды-среды

То же, ПЦ 300

Для бетонов класса В10 и ниже

То же

и жаростойкого бетона

Пластифицированный

Для конструкций, подверга-

При бетонировании в

То же

портландцемент марок ПЛ ПЦ

ющихся систематическому

условиях сухой и

300-Д0-ПЛ, CEM II/A-M

попеременному замораживанию

жаркой погоды

32,5N-CEM II/A-M 32,5R (ПЦ

и оттаиванию или увлажнению

400-Д0-ПЛ, ПЦ 500-Д0-ПЛ,

и высыханию (в пресной воде).

ПЦ 550-Д0-ПЛ)

Для обычных конструкций

Гидрофобный портланд-

Для конструкций, подвер-

То же

цемент марок ПЦ300-Д0-ГФ и

гающихся систематическому

ПЦ400-Д0-ГФ

попеременному замораживанию

и оттаиванию или увлажнению

и высыханию (в пресной воде).

В случае длительного транс-

портирования и хранения це-

мента

Сульфатостойкий

Для конструкций,

Для бетонных и железобетонных

портландцемент марки CEM

подвергающихся действию

подвергающихся

конструкций, не

II/B-S 32,5N (ССПЦ400-Д20-

сульфатных вод, в условиях

систематическому

подвергающихся действию

ПЛ)

переменного горизонта воды, при

попеременному

агрессивных сред

систематическом попеременном

замораживанию и

замораживании и оттаивании или

оттаиванию или

увлажнении и высыхании

увлажнению и

высыханию (в

пресной воде)

Тампонажный

Для тампонирования нефтяных

Для обычных

Для конструкций,

портландцемент

и газовых скважин

конструкций

подвергающихся действию

минерализованных вод со

степенью минерализации, превы-

шающей нормы агрессивности

воды-среды

Шлакопортландцемент марок

Для надземных, подземных и

При возведении

Для конструкций, подвергающихся

ШПЦ 200-Д20, ШПЦ 300-

подводных конструкций, под-

конструкций в сухую

систематическому попеременному

замораживанию и оттаиванию или

Д20, CEM II/A-S 32,5N- CEM

вергающихся действию пресных и

и жаркую погоду при

увлажнению и высыханию. При

II/A-S 42,5N (ШПЦ 400-Д20,

минерализованных вод

обеспечении

пониженных температурах (ниже 10

ШПЦ 500-Д20, ШПЦ 550-

Для внутримассивового бетона

влажного

С) без искусственного обогрева, за

Д20)

гидротехнических сооружений

выдерживания

исключением массивов, выдержи-

Для конструкций из

ваемых по методу термоса, с

жаростойкого бетона

модулем поверхности менее 3

134

СП РК 5.03-107-2013

Продолжение таблицы А.1

Вид и марка цемента

Основное назначение

Допускается применять

Не допускается применять

Быстротвердеющий

Для бетонов класса В15 и выше

Для надземных,

Для зон гидротехнических соору-

шлакопортландцемент

с повышенной начальной проч-

подземных и подводных

жений, находящихся на переменном

марок СЕМ II42.5R-

ностью и жаростойкого бетона

конструкций, подверга-

горизонте воды и подвергающихся

CEM II 52.5 (ШПЦ

ющихся действию мине-

систематическому попеременному

400-Д20-Б, ШПЦ500-

рализованных вод. Для

замораживанию и оттаиванию или

Д20-Б)

конструкций, возводимых

увлажнению и высыханию

при температурах ниже

10 С. Для конструкций

из жаростойкого бетона

Пуццолановый порт-

Для подземных и подводных

Для надземных конст-

Для конструкций, подвергающихся

ландцемент марок

конструкций, подвергающихся

рукций, находящихся в

систематическому попеременному

ПЦ200, ПЦ300, CEM

действию пресных вод

условиях повышенной

замораживанию и оттаиванию или

II/B-O 32,5N (ПЦ400)

влажности, при влажном

увлажнению и высыханию. В

выдерживании.

зимних условиях, если применение

Для подводных и подзем-

не предусмотрено проектом. При

ных конструкций,

температурах ниже 10 С без

подвергающихся действию

искусственного обогрева, кроме

минерализованных вод

прогреваемых по методу термоса

Глиноземистый

При необходимости получения

Для надземных, подземных и

цемент марок

высокой прочности бетона в

подводных конструкций, в которых

CEM II/A-D 32,5R-

короткие сроки при температуре

температура бетона может под-

CEM I/A-D 52,5R

окружающей среды ниже 20 С.

няться выше 30 С

(ГЦ I 400, ГЦ500,

При систематическом попере-

ГЦ550, ГЦ600)

менном замораживании и оттаи-

вании или увлажнении и высы-

хании, а также при зимнем бе-

тонировании.

Для жаростойких и некоторых

химически стойких бетонов

Высокоглиноземистый

Для бетонных и

цемент марок

железобетонных конструкций,

CEM II/A-M 32,5R-

подвергающихся воздействию

CEM II/A-M 42,5R

сульфатных вод или сернистого

(ВГЦ I 400, ВГЦ I 500,

газа при температуре не выше

ВГЦ I 550, ВГЦ I 600)

25 С. Для конструкций из

жаростойкого бетона

Гипсоглиноземистый

Для получения безусадочных и

Для зачеканки швов и

Для производства строительных

расширяющийся

расширяющихся водонепро-

раструбов при рабочем

работ при температуре ниже 0 С без

цемент марок

ницаемых бетонов, гидроизо-

давлении до 1 МПа, соз-

обогрева, при реконструкции

CEM II/A-M 32,5R-

ляционных штукатурок

даваемом в течение 24 ч с

промышленных предприятий. При

CEM II/A-M 42,5R

момента окончания

работе конструкций в эксплуата-

(ГГЦ400, ГГЦ500)

зачеканки

ционных условиях при температуре

выше 80 °С

Напрягающий цемент

Для получения расширяющихся

При усилении конст-

марки НЦ400 и выше

напрягающих бетонов,

рукций, омоноличиваний

гидроизоляционных

стыков, установке

штукатурок, заделки стыков,

анкеров

каверн омоноличивания

самоуплотняющихся

конструкций, заделки

покрытий

фундаментных болтов

Низкотермичный

Для получения бетонов с низкой

Для массивных сложной

цемент

экзотермией

конфигурации

конструкций, для

обеспечения высокой

плотности бетона

135

СП РК 5.03-107-2013

Приложение В

(информационное)

Область применения добавок к бетонам

Область применения добавок приведена в Таблице В.1.

Таблица В.1 - Область применения добавок к бетонам

Добавки

НК,

ЛСТ, ПАЩ-1, М_I,

Суперпласти-

Тип конструкций и

ННК,

ВЛХК, ГКЖ,

ХК,

ННХК,

фикаторы

условия их

НКМ,

НН,

П, П+

НЧК, КЧНР,

ХК+ХН,

СН

ХК+НН

ХК+ННК,

модифици-

эксплуатации

НК+М,

НН₁

+(С-З)

СНВ, СПД,

ХЖ

ННХК+М

рованные

ННК+М,

ЦНИПС-1, ПГЭН,

лигносульфонаты

НЖ

ЛХД, УПБ, СДО

1 Железобетонные

конструкции с

ненапрягаемой

рабочей арматурой

диаметром, мм:

св. 5

(+)

5 и менее

(+)

2 Конструкции, а

также стыки без

напрягаемой

арматуры сборно-

монолитных

конструкций,

имеющих выпуски

арматуры или

закладные детали:

без специальной

защиты стали

с цинковыми

покрытиями по

(+)

-****

стали

с алюминиевыми

покрытиями по

(+)

стали

комбинированными

покрытиями

(щелочестойкими

лакокрасочными и

другими

щелочестойкими

(+)

защитными слоями

по металлическому

подслою), а также

стыки без закладных

деталей и расчетной

арматуры

137

СП РК 5.03-107-2013

Продолжение таблицы В.1

Добавки

НК,

ЛСТ, ПАЩ-1, М_I,

Суперпласти-

Тип конструкций и

ННК,

ВЛХК, ГКЖ,

ХК,

ННХК,

фикаторы

условия их

НКМ,

НН,

П, П+

НЧК, КЧНР,

ХК+ХН,

СН

ХК+НН

ХК+ННК,

модифици-

эксплуатации

НК+М,

НН₁

+(С-З)

СНВ, СПД,

ХЖ

ННХК+М

рованные

ННК+М,

ЦНИПС-1, ПГЭН,

лигносульфонаты

НЖ

ЛХД, УПБ, СДО

3 Сборно-

монолитные

конструкции из

оконтуривающих

блоков толщиной

30 см и более с

монолитным ядром

4 Бетонные и

железобетонные

конструкции,

предназначенные

для эксплуатации:

а) в агрессивных

(+)

газовых средах

б) в неагрессивных

и агрессивных

водных средах при

постоянном

погружении

в) в агрессивных

сульфатных водах и

в растворах солей и

едких щелочей при

(+)

наличии

испаряющих

поверхностей

г) в зоне

переменного уровня

(+)

воды

д) в газовых средах

при относительной

влажности более 60

% при наличии в

+**

заполнителе

реакционно-

способного

кремнезема

е) в зонах действия

блуждающих токов

от посторонних

источников****

138

СП РК 5.03-107-2013

Продолжение таблицы В.1

Добавки

Тип конструкций и

НК, ННК,

ЛСТ, ПАЩ-1, МI,

Суперпласти-

ХК,

НКМ,

ННХК,

ВЛХК, ГКЖ, НЧК,

фикаторы

условия их

НН,

П, П+

ХК+ХН,

СН

НК+М,

ХК+НН

ХК+ННК,

КЧНР, СНВ, СПД,

модифици-

эксплуатации

НН1

+(С-З)

ХЖ

ННК+М,

ННХК+М

ЦНИПС-1, ПГЭН,

рованные

НЖ

ЛХД, УПБ, СДО

лигносульфонаты

5 Предварительно

напряженные

конструкции и стыки

(+)

(каналы) сборно-

монолитных и

сборных конструкций

6 Предварительно

напряженные

конструкции,

-***

армированные сталью

классов Ат-IV; Ат-V;

Ат-VI; А-IV; А-V

7 Конструкции из

бетона на

глиноземистом

цементе

_____________

* Допускается до 1 % СН.

** Применение ХН не допускается.

*** Допускается к применению в конструкциях, армированных сталями, стойкими к коррозионному растрескиванию.

**** Допускается применение добавки ЛТМ.

Примечание Знак «-ª запрещается введение добавки, знак «+ª - допускается введение добавки, знак «(+)ª - допускается введение

добавки только в качестве ускорителя твердения бетона.

При применении добавок по позициям 3 и 4 следует учитывать указания позиции 2.

Сокращения, принятые в таблице:

НЖ

- нитрит железа;

ХК

- хлорид кальция;

ХН

- хлорид натрия;

СН

- сульфат натрия;

НК

- нитрит кальция;

ННК

- нитрит-нитрат кальция;

- мочевина;

НН

- нитрит натрия;

ННХК

- нитрит-нитрат-хлорид кальция;

НН

- нитрит натрия;

ЛСТ

- лигносульфонаты технические;

ХЖ

- хлорид железа;

ПАЩ-1

- пластификатор адипиновый;

ВДХК

- омыленная растворимая смола;

ГКЖ

- метил (этил) силиконат натрия;

НЧК

- нейтрализованный черный контакт (натриевый);

КЧНР

- нейтрализованный черный контакт рафинированный;

СНВ

- смола нейтрализованная воздухововлекающая;

СПД

- синтетическая поверхностно-активная добавка;

ЦНИПС-1 - омыленный древесный пек;

ПГЭН

- этилгидридсесквиоксан;

ЛХД

- лесохимическая добавка;

УПБ

- мелассная упаренная последрожжевая барда.

2 Рекомендуемые суперпластификаторы.

С-3 - «разжижитель С-3ª, ДФ - «Дофенª, НККС 40-03.

3 Рекомендуемые суперпластифицирующие добавки на основе модифицированных

лигносульфонатов:

ЛТМ, МТС, НИЛ-20,

ЛСТМ-2.

139

СП РК 5.03-107-2013

Приложение Г

(информационное)

Выбор наиболее экономичного метода выдерживания бетона при зимнем

бетонировании монолитных конструкций

Выбор наиболее экономичного метода выдерживания бетона при зимнем

бетонировании монолитных конструкций приведен в таблице Г.1.

Таблица Г.1 - Выбор наиболее экономичного метода выдерживания бетона при

зимнем бетонировании монолитных конструкций

Минимальная

Вид конструкций

температура

Способ бетонирования

воздуха, С, до

Массивные

бетонные

-15

Термос

железобетонные

фундаменты,

-25

Термос с применением ускорителей

блоки и плиты с модулем

твердения бетона.

поверхности до 3

Термос с применением противоморозных

добавок *

Фундаменты под конструкции

-15

Термос, в том числе с применением

зданий

оборудование,

противоморозных* добавок и ускорителей

массивные

стены и т. п. с

твердения

модулем поверхности 3-6

-25

Обогрев в греющей опалубке.

Предварительный разогрев бетонной смеси

-40

Обогрев в греющей опалубке. Периферийный

электропрогрев

Колонны,

балки,

прогоны,

-15

Термос с применением противоморозных

элементы рамных конструкций,

добавок*, обогрев в греющей опалубке

свайные

ростверки,

стены,

нагревательными

проводами.

перекрытия

модулем

Предварительный разогрев бетонной смеси,

поверхности

индукционный нагрев

6-10

-40

Обогрев

греющей

опалубке,

нагревательными

проводами

термоактивными гибкими покрытиями

(ТАГП) с применением противоморозных

добавок

Полы,

перегородки,

плиты

-40

То же

перекрытий,

тонкостенные

конструкции

модулем

поверхности 10-20

_____________

* Противоморозные добавки, как правило, следует применять в комплексе с пластифицирующими.

140

СП РК 5.03-107-2013

Приложение Д

(информационное)

Рекомендуемые марки порошка и связки алмазного инструмента для обработки

бетона и железобетона

Рекомендуемые марки порошка и связки алмазного инструмента для обработки

бетона и железобетона приведены в таблице Д.1.

Таблица Д.1 - Рекомендуемые марки порошка и связки алмазного инструмента

для обработки бетона и железобетона

Рекомендуемая марка

Вид обрабатываемого бетона

алмазного порошка (тип

связки) по ГОСТ 9206

Бетон тяжелый на заполнителях из силикатных и силикатно-

АСК, А, АСС, МЖ (МОЗ,

карбонатных пород с пределом прочности при сжатии

М50)

исходной горной породы до 450 МПа (4500 кгс/см²) (граниты,

гранитоиды, андезиты, диабазы, базальты, габбро, песчаники и

др.)

Бетон тяжелый на заполнителях из карбонатных пород с

АСВ, АСК, АСС

(М1,

пределом прочности при сжатии исходной горной породы до

М3, МЖ)

300 МПа

(3000 кгс/см²)

(плотные известняки, доломиты,

мраморы)

Бетон легкий на заполнителях из силикатных пород с пределом

АСВ, А (М3, МЖ, М1)

прочности исходной породы 5-70 МПа (50-700 кгс/см²) (туфы,

шлаковые пемзы) и на искусственных пористых заполнителях

(керамзит, шлак) и ячеистый бетон

Специальные бетоны

- полимербетоны на силикатном и

А, АСК, АСС, АСВ (МЖ,

карбонатном заполнителях, силикатный бетон, особо тяжелый

МОЗ, М50, М1, М3)

бетон с заполнителями из чугунной дроби и скрапа,

железобетон

141

СП РК 5.03-107-2013

Приложение Е

(информационное)

Нагрузки и данные для расчёта опалубки монолитных бетонных и

железобетонных конструкций

Е.1 Вертикальные нагрузки

Е.1.1 Собственная масса опалубки определяется по чертежам.

Е.1.2 Масса бетонной смеси принимается: для тяжелого бетона 2500 кг/м³, для

других бетонов  по фактической массе.

Е.1.3 Масса арматуры принимается по проекту, при отсутствии проектных данных 

100 кг/м³.

Е.1.4 Нагрузки от людей и транспортных средств  25 МПа. Кроме того, опалубка

должна проверяться на сосредоточенную нагрузку от технологических средств согласно

фактическому возможному загружению по проекту производства работ (ППР).

Е.2 Горизонтальные нагрузки

Е.2.1 Ветровые нагрузки принимают по действующим нормативно-техническим

документам.

Е.2.2 Максимальное боковое давление бетонной смеси P _max, кгс (тс)/м².

Е.2.2.1 При уплотнении смеси наружными вибраторами (а также внутренними при

радиусе действия вибратора R  Н, где H  высота опалубки, м) давление принимается

гидростатическим с треугольной эпюрой распределения давления в соответствии с

рисунком Е.1,a.

P _{max =} H.

Результирующее давление

P _{max =} H ²/ 2.

Е.2.2.2 При уплотнении бетонной смеси внутренними вибраторами

P _{max =} (0,27V+0,78)K₁K_2,

где   объемная масса бетонной смеси, кг/м³;

V  скорость бетонирования (скорость заполнения опалубки по высоте), м, в течение

часа;

К₁

 коэффициент, учитывающий влияние подвижности

(жесткости) бетонной

смеси, К₁= 0,8 для смесей с осадкой конуса 0 см  2 см; К₁ = 1 для смесей с осадкой конуса

2 см  7 см; К₁ = 1,2 для смесей с осадкой конуса более 8 см включительно;

142

СП РК 5.03-107-2013

К₂  коэффициент, учитывающий влияние температуры бетонной смеси:

К₂ = 1,15 для смесей с температурой 5 °С  10 °С;

К₂=1,0 для смесей с температурой 10 °С  25°С

К₂ = 0,85 для смесей с температурой более 25 °С.

Е.2.2.3 Динамические нагрузки, возникающие при выгрузке бетонной смеси,

принимаются по таблице Е.1.

Таблица Е.1 - Дополнительные динамические нагрузки, возникающие при выгрузке

бетонной смеси

Способ подачи бетонной смеси в опалубку

Нагрузка, МПа

Спуск по лоткам, хоботам

4 × 10^-3МПа

Выгрузка из бадей вместимостью:

до 0,8 м³

4 × 10^-3МПа

более 0,8 м³

6 × 10^-3МПа

Укладка бетононасосами

8 × 10^-3МПа

Е.2.2.4 Нагрузки от вибрирования бетонной смеси принимаются 40 МПа.

Е.2.2.5 Коэффициенты запаса при расчете давления бетонной смеси принимаются по

таблице Е.2.

Таблица Е.2 - Коэффициенты запаса при расчете давления бетонной смеси

Нагрузки

Коэффициент

Собственный вес опалубки

1,1

Вес бетонной смеси и арматуры

1,2

От движения людей, транспортных

средств

1,3

сосредоточенные нагрузки

От вибрирования бетонной смеси

1,3

Боковое давление бетонной смеси

1,3

То же, при бетонировании колонн

1,5

Динамические при выгрузке бетонной смеси в опалубку

1,3

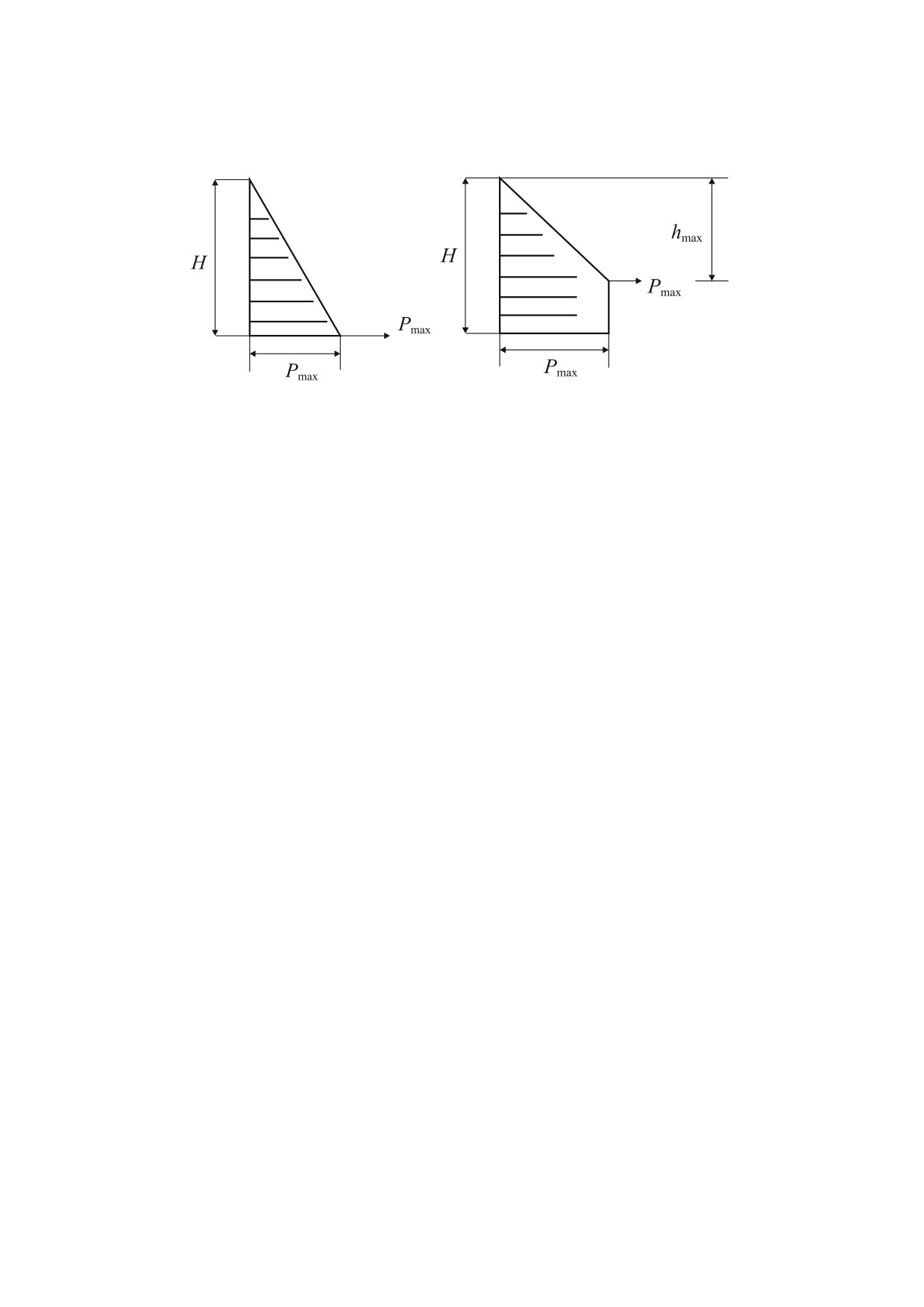

Е.2.2.6 Расчетная эпюра давления бетонной смеси  согласно рисунку Е.1,б.

143

СП РК 5.03-107-2013

Приложение Ж

(информационное)

Вяжущие для кладочных строительных растворов и их составы

При выборе вяжущих и требуемой марки раствора с учетом условий эксплуатации

конструкций необходимо руководствоваться требованиями таблицы Ж.1, для подбора

состава цементно-известковых, цементно-глиняных и цементных растворов

таблицы Ж.2.

Раствор, применяемый при возведении каменных конструкций, следует

использовать до начала схватывания и периодически перемешивать во время

использования. Применение обезвоженных растворов не допускается.

Таблица Ж.1 - Применяемые и допускаемые к применению вяжущие для растворов с

учетом условий эксплуатации каменных конструкций

Вяжущие

Вид конструкций

применяемые

допускаемые к применению

Надземные конструкции при отно-

Растворы марки 25 и выше

сительной

влажности воздуха

Портландцемент

Пуццолановый портландцемент

помещений до 60 % и фундаменты,

возводимые в маловлажных грунтах

Пластифицированный

Цемент

для

строительных

гидрофобный портландцементы

растворов

Шлакопортландцемент

Известково-шлаковые вяжущие

Растворы марки 10

Известь гидравлическая

Известково-пуццолановые и

известково-зольные вяжущие

Известково-шлаковые вяжущие

Цемент для строительных растворов

Надземные

конструкции

при

Растворы марки 25 и выше

относительной влажности воздуха

Пуццолановый портландцемент

Цемент

для

строительных

помещений более

% и

растворов

фундаменты,

возводимые

во

влажных грунтах

Шлакопортландцемент

Пластифицированный

Известково-шлаковые вяжущие

гидрофобный портландцементы

Портландцемент

Марка раствора 10 и выше

Цемент для строительных растворов

Известково-пуццолановые и

известково-зольные вяжущие

Известково-шлаковые вяжущие

Известь гидравлическая

Фундаменты при агрессивных

Сульфатостойкий портландцемент

Пуццолановый портландцемент

сульфатных водах

(независимо от

марки растворов)

145

СП РК 5.03-107-2013

Продолжение таблицы Ж.1

Вяжущие

Вид конструкций

применяемые

допускаемые к применению

Крупноблочные и крупнопанельные

Растворы марки 25 и выше

бетонные и каменные стены

Портландцемент

Шлакопортландцемент

(монтаж)

Пластифицированный

Пуццолановый портландцемент

гидрофобный портландцементы

Примечания

1 При применении растворов на шлакопортландцементе и пуццолановом портландцементе для надземных

конструкций в жаркую и сухую погоду необходимо строго соблюдать влажностный режим твердения путем увеличения

дозировки воды и смачивания водой стеновых каменных материалов.

2 Цемент для строительных растворов, а также известково-шлаковые, известково-пуццолановые и известково-

зольные вяжущие следует применять для растворов низких марок (25 и ниже), строго соблюдая влажностный режим

твердения раствора.

3 Применение известково-шлаковых, известково-пуццолановых и известково-зольных вяжущих при температуре

воздуха ниже 10 С не допускается.

Таблица Ж.2 - Составы цементно-известковых, цементно-глиняных и цементных

растворов для каменных конструкций

Марка

Объемная дозировка для растворов марок

вяжущего

200

150

100

Составы цементно-известковых растворов для надземных конструкций (цемент : известь : песок) при

относительной влажности воздуха помещений более 60 % и для фундаментов в маловлажных грунтах

500

1:0,2:3

1:0,3:4

1:0,5:5,5

1:0,8:7

400

1:0,1:2,5

1:0,2:3

1:0,4:4,5

1:0,5:5,5

1:0,9:8

300

1:0,1:2,5

1:0,2:3,5

1:0,3:4

1:0,6:6

1:1,4:10,5

200

1:0,1:2,5

1:0,3:4

1:0,8:7

150

1:0,3:4

1:1,2:9,5

100

1:0,1:2

1:0,5:5

1:0,1:2,5

1:0,7:6

1:0,2:3

Составы цементно-известковых и цементно-глиняных растворов для надземных конструкций (цемент :

известь : песок или глина) при относительной влажности воздуха помещений более 60 % и для фундаментов

во влажных грунтах

500

1:0,2:3

1:0,3:4

1:0,5:5,5

1:0,8:7

400

1:0,1:2,5

1:0,2:3

1:0,4:4,5

1:0,5:5,5

1:0,9:8

300

1:0,1:2,5

1:0,2:3,5

1:0,3:4

1:0,6:6

1:1:10,5

1:1:9*

200

1:0,1:2,5

1:0,3:4

1:0,8:7

150

1:0,3:4

1:1:9

1:0,8:7*

100

1:0,1:2

1:0,5:5

146

СП РК 5.03-107-2013

Продолжение таблицы Ж.2

Марка

Объемная дозировка для растворов марок

вяжущего

200

150

100

Составы цементных растворов для фундаментов и других конструкций (цемент : известь : песок),

расположенных в водонасыщенных грунтах и ниже грунтовых вод

500

1:0:3

1:0:4

1:0:5,5

1:0:6

400

1:0:2,5

1:0:3

1:0:4,5

1:0:5,5

300

1:0:2,5

1:0:3

1:0:4

1:0:6

200

1:0:2,5

1:0:4

_____________

* Над чертой приведены составы цементно-известковых растворов, под чертой - цементно-глиняных

растворов.

Доставленный раствор на строительную площадку должен разгружаться в емкости.

В случае его расслоения необходимо перемешивать.

При возведении каменных конструкций в жаркую и сухую погоду (при температуре

воздуха 25 С и выше и относительной влажности воздуха менее 50 %) следует выполнять

дополнительные требования:

- водопотребность растворов, приготовленных на шлакопортландцементах и

пуццолановых портландцементах, необходимо обеспечивать путем подбора в лаборатории

соответствующей консистенции раствора и поддержания кладки в увлажненном

состоянии способами, предусмотренными ППР, в течение жаркого периода суток;

- водоудерживающую способность растворов следует устанавливать на месте

производства работ один раз в смену для каждого состава раствора путем определения

показателя водоудерживающей способности, равного не менее 75 % водоудерживающей

способности, установленной в лабораторных условиях;

- при кладке стен в сухую погоду при температуре воздуха 25 С и более из

каменных материалов с водопоглощением до 15 % необходимо перед укладкой кирпич и

камни увлажнять, а материалы с водопоглощением более 15 % - увлажнять с минутной

выдержкой;

- при перерывах в работе на верхний ряд кладки не следует укладывать раствор.

После перерыва кладку необходимо увлажнять.

Уход за выполненной кладкой в жаркую и сухую погоду следует производить по

рекомендациям строительных лабораторий.

147

СП РК 5.03-107-2013

Приложение И

(информационное)

Противоморозные и пластифицирующие добавки в растворы, условия их

применения и ожидаемая прочность раствора

Противоморозные и пластифицирующие добавки в растворы приведены

таблице И.1, условия применения добавок в таблице И.2 и И.3.

Таблица И.1 - Противоморозные и пластифицирующие добавки в растворы

Условное сокращенное

Добавки

Химическая формула

обозначение

Армированные и неармированные конструкции

1. Нитрит натрия

NaNo₂

НН

2. Поташ

K₂SO₃

3. Нитрат натрия

NaNO₃

ННа

4. Нитрат кальция

Ca(NO₂)₂

НК

5. Мочевина

CO(NH₂)₂

6. Сульфитно-дрожжевая бражка

СДБ

7. Пластификатор адипиновый

ПАЩ-1

Соединение нитрита кальция с

НКМ

мочевиной

Комплексная пластифицированная

НК+ПАЩ-1

добавка

10. То же

НН+ПАЩ-1

Неармированные конструкции

11. Хлорид натрия

NaCl

ХН

12. Хлорид кальция

CaCl₂

ХК

13.

Нитрит-нитрат-хлорид кальция с

ННХК+М

мочевиной

Таблица И.2 - Условия применения добавок в растворы

Добавки и их сочетания

Вид конструкций и условия их эксплуатации

НКМ

ННХК+М

НН

НН+П

1 Конструкции, а также стыки и швы (в том

числе в кладке):

а) без специальной защиты по стали

б) с цинковыми покрытиями по стали

в) с алюминиевыми покрытиями по стали

148

СП РК 5.03-107-2013

Продолжение таблицы И.2

Добавки и их сочетания

Вид конструкций и условия их эксплуатации

НКМ

ННХК+М

НН

НН+П

г)

комбинированными покрытиями

(щелочестойкими

лакокрасочными

или

другими щелочестойкими защитными слоями

по металлической основе)

Конструкции,

предназначенные

для

эксплуатации:

а) в неагрессивной газовой среде при

относительной влажности воздуха до 60 %

б) в агрессивной газовой среде

в) в воде и при относительной влажности

воздуха более 60 %, если заполнитель имеет

включения реакционноспособного кремнезема

г) в зонах действия блуждающих токов

постоянного напряжения от посторонних

источников

д)

конструкции

электрифицированного

транспорта, промышленных предприятий,

потребляющих постоянный электрический ток

Примечание

1 Возможность применения добавок в случаях, перечисленных в позиции 1, необходимо уточнять в

соответствии с позицией 2.

При применении добавок по позиции

б следует учитывать требования

СП РК 2.01-101 в части плотности и толщины защитного слоя бетона и защиты конструкций химически

стойкими антикоррозионными покрытиями. В газовой среде, содержащей хлор и хлористый водород,

противоморозные добавки допускаются при наличии специального обоснования.

3 Конструкции, периодически увлажняемые водой, конденсатом или технологическими жидкостями при

относительной влажности воздуха менее 60 %, приравниваются к эксплуатируемым при относительной

влажности воздуха более 60 %.

4 Знак «плюсª - добавка допускается, знак «минусª - не допускается.

Таблица И.3 - Количество противоморозных химических добавок к кладочным

растворам, проценты от массы цемента в растворе

Количество

Ожидаемая прочность

Среднесуточная

Противоморозные

противоморозной

раствора, % от марки при

температура

добавки

добавки, % массы

твердении на морозе, суток

наружного воздуха, С

цемента

От 0 до -2

2 - 3

От -3 до -5

4 - 5

1 Нитрит натрия (НН)

От -6 до -15

8 - 10

149

СП РК 5.03-107-2013

Продолжение таблицы И.3

Среднесуточная

Количество

Ожидаемая прочность

Противоморозные

температура

противоморозной

раствора, % от марки при

добавки

наружного воздуха,

добавки, % массы

твердении на морозе, сут

С

цемента

2 Поташ (П)

До -5

От -6 до -15

От -16 до -30

3 Нитрит натрия +

От 0 до -2

1,5 + 1,5

поташ (НН + П)

От -3 до -5

2,5 + 2,5

От -6 до -15

5 + 5

От -16 до -30

6 + 6

4 Комплексная добавка

От 0 до -2

2 - 3

(НКМ)

От -3 до -5

4 - 5

От -6 до -20

8 - 10

5 Комплексная

От 0 до -5

пластифицированная

От -6 до -15

5 - 6

добавка (НК + ПАЩ-

1),

(НН + ПАЩ-1)

6 Хлорид натрия +

От 0 до -5

2 + 0,5

100

хлорид кальция

От -6 до -15

4 + 2

(ХН + ХК)

7 ННХК + М (готовый

От -3 до -15

продукт + мочевина)

От -6 до -15

От -16 до -30

Примечания

1 В таблице приведены величины ожидаемой прочности растворов

марки М50 и выше, приготовленных на

портландцементах. В случае применения добавки нитрита натрия в виде жидкого продукта ожидаемая прочность

растворов принимается с коэффициентом 0,8.

При приготовлении раствора на шлакопортландцементе следует принимать коэффициент 0,8 с добавкой нитрита

натрия в виде жидкого продукта - 0,65.

2 В связи с различной скоростью твердения растворов с противоморозными добавками, приготовленных на

цементах с разными минералогическими составами, данные таблицы И.3 об ожидаемой прочности растворов

необходимо предварительно уточнять пробными замесами и испытанием образцов раствора.

3 Число противоморозных добавок рекомендуется назначать исходя из среднесуточной температуры на

предстоящую декаду по прогнозам метеослужбы.

4 В случае резкого замедления твердения растворов с противоморозными добавками при температуре ниже

рекомендуемой таблицей И.3 допускается применять дополнительный обогрев конструкций путем установки в

помещениях воздухонагревателей или других приборов до температуры не выше 40 С.

150

СП РК 5.03-107-2013

Ресми басылым

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҰЛТТЫҚ ЭКОНОМИКА МИНИСТРЛІГІНІҢ

ҚҰРЫЛЫС, ТҰРҒЫН ҮЙ-КОММУНАЛДЫҚ ШАРУАШЫЛЫҚ ІСТЕРІ ЖӘНЕ

ЖЕР РЕСУРСТАРЫН БАСҚАРУ КОМИТЕТІ

Қазақстан Республикасының

ЕРЕЖЕЛЕР ЖИНАҒЫ

КҮШ ТҮСЕТІН ЖӘНЕ ҚОРШАУ КОНСТРУКЦИЯЛАРЫ

Басылымға жауаптылар: «ҚазҚСҒЗИª АҚ

050046, Алматы қаласы, Солодовников көшесі, 21

Тел./факс: +7 (727) 392-76-16 - қабылдау бөлмесі

Издание официальное

КОМИТЕТ ПО ДЕЛАМ СТРОИТЕЛЬСТВА, ЖИЛИЩНО-КОММУНАЛЬНОГО

ХОЗЯЙСТВА И УПРАВЛЕНИЯ ЗЕМЕЛЬНЫМИ РЕСУРСАМИ МИНИСТЕРСТВА

НАЦИОНАЛЬНОЙ ЭКОНОМИКИ РЕСПУБЛИКИ КАЗАХСТАН

СВОД ПРАВИЛ

Республики Казахстан

СН РК 5.03-107-2013

НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ

Ответственные за выпуск: АО «КазНИИСАª

050046, г. Алматы, ул. Солодовникова, 21

Тел./факс: +7 (727) 392-76-16 - приемная

152

СП РК 5.03-107-2013 НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ (ҚР ҚН 5.03-107-2013) - 13
