СП РК 4.04-116-2020 ПРОЕКТИРОВАНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 0,38 кВ (ҚР ЕЖ 4.04-116-2020) - часть 22





СП РК 4.04-116-2020





76



















































Рисунок 27 - Железобетонная стойка СВ 105-3,6

 и СВ 105-5

СП РК 4.04-116-2020





77

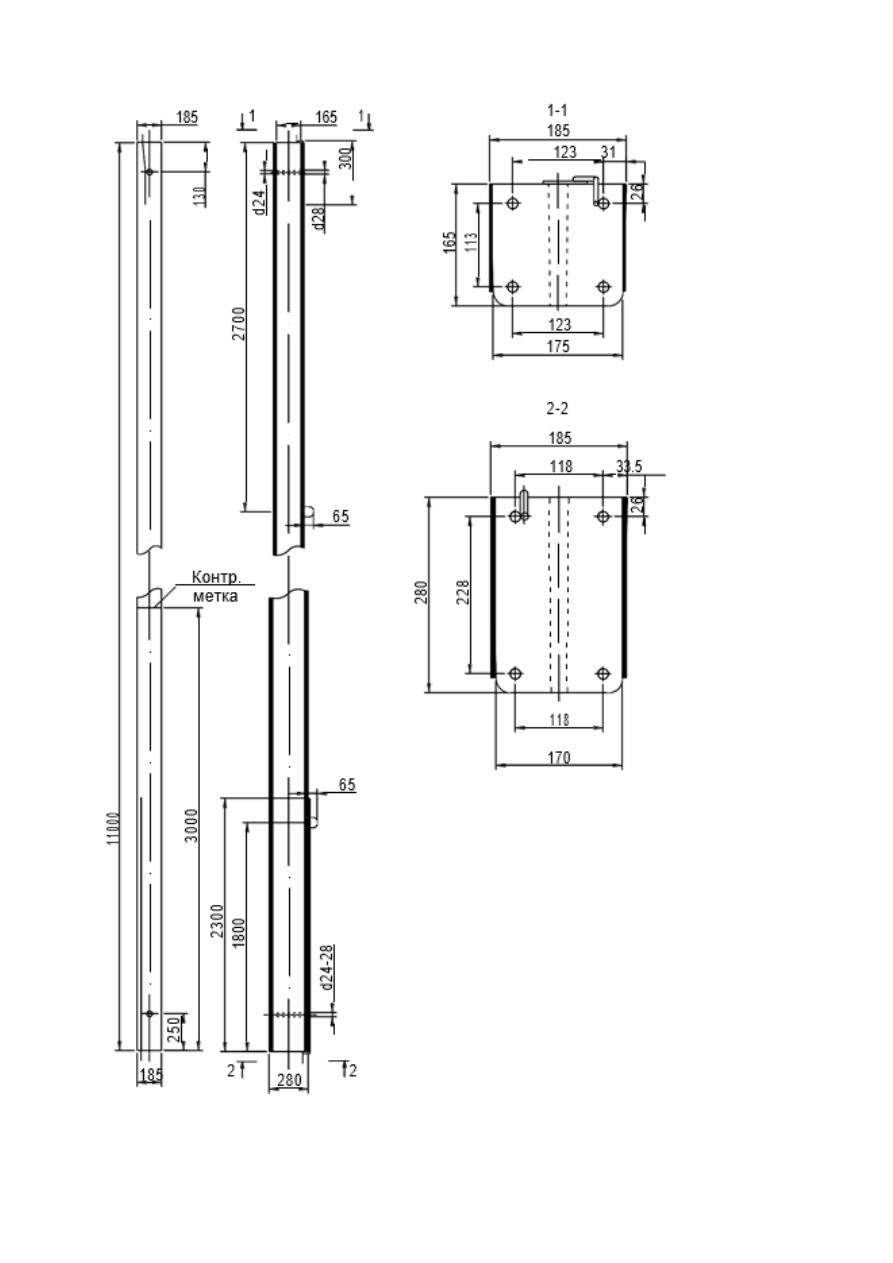

Рисунок 28 - Железобетонная стойка СВ 110-3,5

СП РК 4.04-116-2020





78
















































Объѐм ж. бетона:
П-3и = 0,05 м3
П-4 = 0,02 м3



Рисунок 29 - Опорно-анкерная плита П-3и и П-4

СП РК 4.04-116-2020





79












Объѐм ж. бетона - 0,13 м3




Рисунок 30 - Железобетонная приставка ПТ 43-2



СП РК 4.04-116-2020





80










Объѐм ж. бетона - 0,008 м3

Рисунок 31 - Ригель Р1-ж





















СП РК 4.04-116-2020





81



Рисунок 32 - Кронштейн У1, У3, У4 для крепления подкоса

СП РК 4.04-116-2020





82



Таблица 56 - Кронштейн У1, У3, У4 для крепления подкоса





Поз.



Наименование

Количество



Примечание

У1

У3

У4



Детали












1

Полоса 8х80 ГОСТ 103, L=560

1





2,8 кг

Полоса 8х80 ГОСТ 103, L=680



1



3,4кг

Полоса 8х80 ГОСТ 103, L=540





1

2,7 кг




2

Круг 20 ГОСТ 2590, L=705

1





1,7 кг

Круг 20 ГОСТ 2590, L=629



1



1,6кг

Круг 20 ГОСТ 2590, L=649





1

1,6 кг




3

Уголок 70х70х6 ГОСТ 8509, L=300

1





1,9 кг

Уголок 70х70х6 ГОСТ 8509, L=265



1



1,7кг

Уголок 70х70х6 ГОСТ 8509, L=285





1

1,8 кг



Стандартные изделия











4

Болт М20х240 ГОСТ 7798

1







Болт М20х220 ГОСТ 7798



1

1



5

Гайка М20 ГОСТ 5915

3

3

3





Высота катета сварных швов - 6мм



Для крепления подкоса к стойкам опор:
из железобетонных стоек СВ 95-2а - кронштейн У3
из железобетонных стоек СВ 105-3,6 и СВ 105-5 - кронштейн У4
из железобетонных стоек СВ 110-3,5 - кронштейн У1















СП РК 4.04-116-2020





83










































Рисунок 33 - Крепление плиты Г4



Таблица 57 – Наименования изделий



Поз.

Наименование

Коли-

чество

Примечание



Детали





1

Уголок 70х70х6 ГОСТ 8509

2

1,7 кг

2

Полоса 6х60 ГОСТ 103

2

0,17 кг

3

Круг 20 ГОСТ 2590

2

0,9 кг

4

Круг 20 ГОСТ 2590

2

0,8 кг



Стандартные изделия





5

Гайка М20 ГОСТ 5915

8



СП РК 4.04-116-2020





84




































Рисунок 34 - Стяжка Г1











Рисунок 34 - Стяжка Г1



Таблица 58 - Наименования изделий



Поз.

Наименование

Кол-во

Примечание



Детали





1

Круг 24 ГОСТ 2590, L=800

1

2,9 кг

2

Круг 24 ГОСТ 2590, L=420

1

1,49 кг

3

Полоса 10х80 ГОСТ 103

1

0,66 кг

4

Полоса 5х50 ГОСТ 103

2

0,1 кг



Стандартные изделия





5

Гайка М24 ГОСТ 5915

3







СП РК 4.04-116-2020





85

































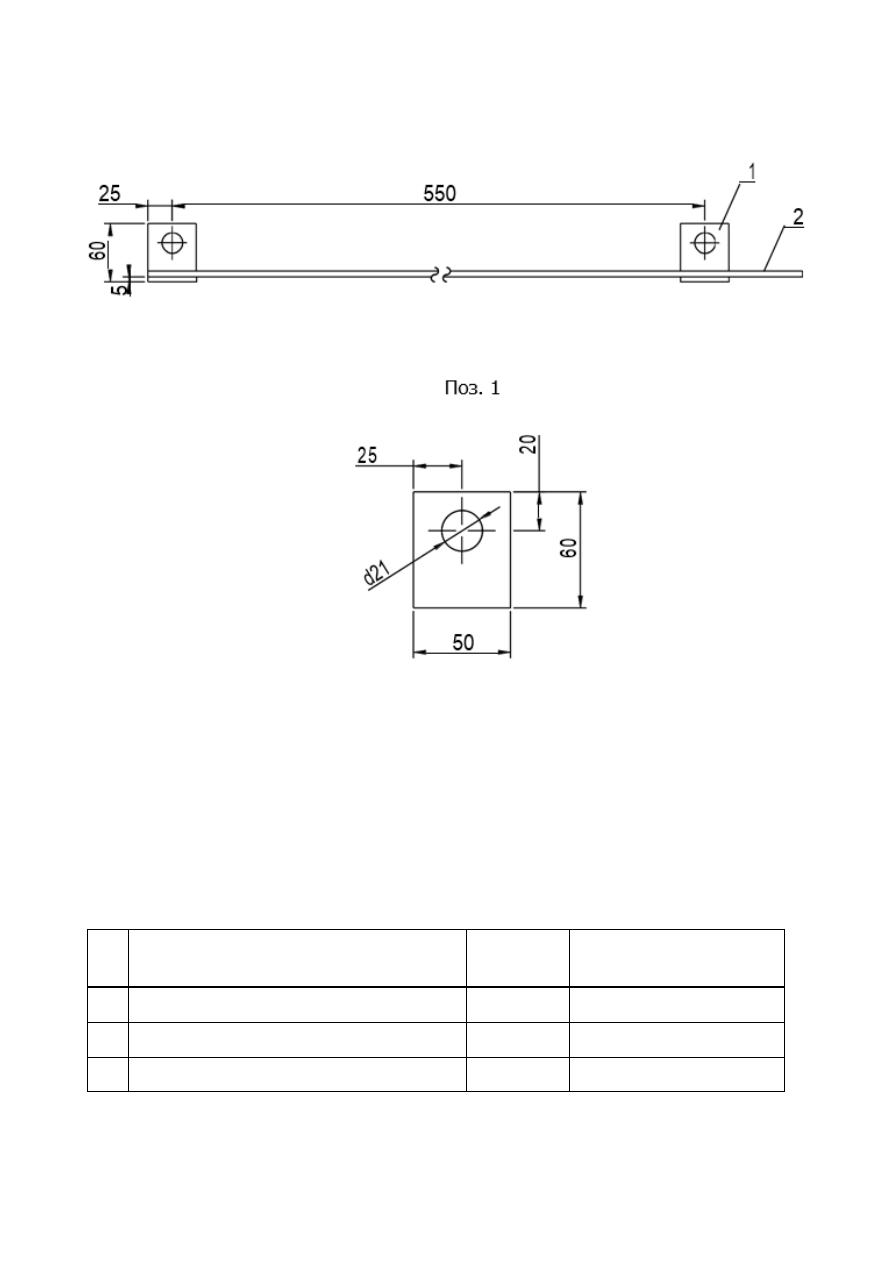

Рисунок 35 - Заземляющий проводник ЗП6




1 Сварка производится электродом Э42А ГОСТ 9467.
2 Высота катета шва - 3 мм.
3 Проводник ЗП6 изготавливается отрезками длиной не менее трех метров.
4 Масса ЗП6 дана на один метр.



Таблица 59 - Детали



Поз.

Наименование

Коли-

чество

Примечание



Детали





1

Полоса 5х50 ГОСТ 103, L=60 мм

2

0,12 кг

2

Круг 6 ГОСТ 2590, L=705 мм

1

0,22 кг




СП РК 4.04-116-2020





86













Рисунок 36 - Хомут Х-1а



Таблица 60 - Хомут



Х-1а




Поз.

Наименование

Коли-

чество

Примечание

1

Круг 6 ГОСТ 2590, L=1060 мм

1

2,63 кг

2

Полоса 6х60 ГОСТ 103, L=100 мм

1

0,29 кг






















СП РК 4.04-116-2020





87






БИБЛИОГРАФИЯ



[1]  Технический  регламент  «Требования  к  безопасности  зданий  и  сооружений,

строительных материалов и изделий» // Утвержден постановлением Правительства РК от
17 ноября 2010 года, № 1202.

[2]  РД  34  РК.20.517-96  «Правила  технической  эксплуатации  опытно  -

промышленных воздушных линий электропередачи напряжением до 1кВ с самонесущими
изолированными проводами».

[3]  РД  34  РК.20.518-96  «Правила  технической  эксплуатации  опытно  -

промышленных воздушных линий электропередачи напряжением до 1кВ с самонесущими
изолированными проводами»

[4]  РД  34.РК.ОЗ.232-96  Дополнительные  требования  правил  безопасности  при

эксплуатации  опытно-промышленных  воздушных  линий  электропередачи  напряжением
0,38  кВ  с  самонесущими  изолированными  проводами  (СИП).  Приказ  Министерства
энергетики и угольной промышленности РК от 14.12.96 г. с 01.01.1997 г.

[5]  Типовые  строительные  конструкции,  изделия  и  узлы.  Серия  3.407.1-136.

Железобетонные опоры ВЛ 0,38 кВ. Выпуск 1, 3, 4, 5.

[6]  Типовые  строительные  конструкции,  изделия  и  узлы.  Серия  3.407.1-143.

Железобетонные опоры ВЛ 10 кВ. Выпуск 1, 2, 7, 8 .

[7]  СН  РК  4.04-07-2013  «Электротехнические  устройства»  и  СП  РК  4.04-107-2013

«Электротехнические устройства».

[8] СН РК 2.01-01-2013 «Защита строительных конструкций от коррозии» и СП РК

2.01-101-2013* «Защита строительных конструкций от коррозии».

[9] «Заземляющие устройства опор воздушных линий электропередачи напряжением

0,38 кВ, 6-10 кВ, 20-35 кВ» ТП 3.407-150.

[10]  Линейная  арматура  для  самонесущих  изолированных  проводов  ВЛИ  до  1  кВ.

Каталог

[11] Инструкция по монтажу изолированных линий низкого напряжения.




















СП РК 4.04-116-2020





88














































МКС 29.240



Ключевые слова:

самонесущие изолированные провода СИП-4, расчетные пролеты,

железобетонные  опоры,  элементы  ВЛИ,  стойки,  опоры,  металлоконструкция,  опорно-
анкерные плиты.





СП РК 4.04-116--2020



1





Приложение А

(информационное)



к СП РК «ПРОЕКТИРОВАНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

НАПРЯЖЕНИЕМ 0,38 кВ С ИЗОЛИРОВАННЫМИ ПРОВОДАМИ СИП-4

(ВЛИ)»





ТАБЛИЦЫ МОНТАЖНЫХ ТЯЖЕНИЙ И СТРЕЛ ПРОВЕСА

САМОНЕСУЩИХ ИЗОЛИРОВАННЫХ ПРОВОДОВ СИП-4,

РАСЧИТАННЫЕ ПО ПУЭ РК








































СП РК 4.04-116--2020



2




А.1 Общие положения


Таблицы  монтажных  стрел  провеса  разработаны  для  подвески  на  ВЛ  0,4кВ  самонесущих

изолированных проводов типа СИП-4 или СИП-5 следующих сечений: 35, 50, 70, 95 и 120 мм

2

.

Монтажные  таблицы  разработаны  для  II-V  районов  по  гололеду  и  I-V  районов  по  ветру  в

соответствии с ПУЭ РК (повторяемостью 1 раз в 10 лет).

Монтажные таблицы разработаны для типовых опор ВЛ  с расчетными пролетами до 100м и

отличаются  величиной  максимального  тяжения  Тmax  и  максимальной  стрелой  провеса  провода
fmax.

Состав  (содержание)  таблиц  монтажных  стрел  провеса  указан  в  таблице  А.2.  Сами  таблицы

монтажных  стрел  провеса  приведены  в  п.3  настоящего  приложения  А.  В  монтажных  таблицах
принято:

Нормативное ветровое давление W0 = 400-800 Па (I-V район по ветру). Нормативная толщина

стенки гололеда bэ = 10, 15, 20 и 25 мм (II-V(1) район по гололеду).

Натяжку  проводов  при  строительстве  ВЛ  следует  выполнять  в  соответствии  с  величинами

монтажных  стрел  провеса  или  напряжений,  приведенными  в  таблицах  А.3  –  А.17  для  среднего
пролета на данном анкерном участке ВЛ.

В  таблице  А.1  приведены  справочные  данные  районирования  территории  Казахстана  по

скоростному  напору  ветра  и  нормативной  толщине  стенки  гололеда  по  ПУЭ  РК  (т.2.5.1;  2.5.3)
повторяемостью 1 раз в 10 лет.



Таблица А.1 - Справочные данные районирования территории Казахстана по скоростному

напору ветра и нормативной толщине стенки гололеда по ПУЭ РК



Максимальный скоростной напор ветра на

высоте до 15 м от земли

Нормативная толщина стенки гололеда на

высоте 10 м над поверхностью земли

Районы
территори и
по ветру

Скоростной напор ветра
qmax, даН/м2 (скорость
ветра Vmax, м/сек)


Район по
гололеду

Нормативная толщина
стенки гололеда b, мм

I

40(25)

II

10

II

40(25)

III

15

III

50(29)

IV

20

IV

65(32)

V(1)

25

V

80(36)







Условные обозначения

,

принятые в таблицах:



V



скорость ветра, м/с



Vг



скорость ветра с гололедом,
м/с



b



толщина стенки гололеда, мм



Т+



максимальная температура,
˚С



Gв



механическое напряжение при
наибольшей внешней нагрузке, даН/мм

2



Т-



минимальная температура, ˚С



Gм



при минимальной температуре, даН/мм

2



Тс



среднегодовая, ˚С



Gc



при среднегодовой температуре,
даН/мм

2



Тv  при максимальном ветре, ˚С

Yв



объемный вес гололеда, г/см3



Тг  при образовании гололеда, ˚С





СП РК 4.04-116--2020



3





Таблица А.2 Состав таблиц монтажных тяжений и стрел провеса



Стойка

Сечение СИП-4

Климатические условия

Номер

таблицы

Одноцепные

ВЛИ





V=25-36м/с; b=10мм





4х35мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.3





V=25-36м/с; b=25мм







V=25-36м/с; b=10мм





4х50мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.4





V=25-36м/с; b=25мм



СВ95-2а
СВ105-3,5
СВ110-3,6



4х70мм2

V=25-36м/с; b=10мм
V=25-36м/с; b=15мм
V=25-36м/с; b=20мм
V=25-36м/с; b=25мм



3.5





V=25-36м/с; b=10мм





4х95мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.6





V=25-36м/с; b=25мм







V=25-36м/с; b=10мм





4х120мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.7





V=25-36м/с; b=25мм



Двухцепные

ВЛИ





V=25-36м/с; b=10мм





4х35мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.8





V=25-36м/с; b=25мм







V=25-36м/с; b=10мм





4х50мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.9





V=25-36м/с; b=25мм



СВ105-3,5

СВ105-5

СВ110-3,6



4х70мм2

V=25-36м/с;  b=10мм
V=25-36м/с;  b=15мм
V=25-36м/с;  b=20мм
V=25-36м/с; b=25мм



3.10





V=25-36м/с; b=10мм





4х95мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.11





V=25-36м/с; b=25мм







V=25-36м/с; b=10мм





4х120мм2

V=25-36м/с; b=15мм
V=25-36м/с; b=20мм

3.12





V=25-36м/с; b=25мм
