СП РК 4.04-116-2020 ПРОЕКТИРОВАНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 0,38 кВ (ҚР ЕЖ 4.04-116-2020) - часть 21

СП РК 4.04-116-2020





60



12 ПОДКЛЮЧЕНИЕ ПОТРЕБИТЕЛЕЙ



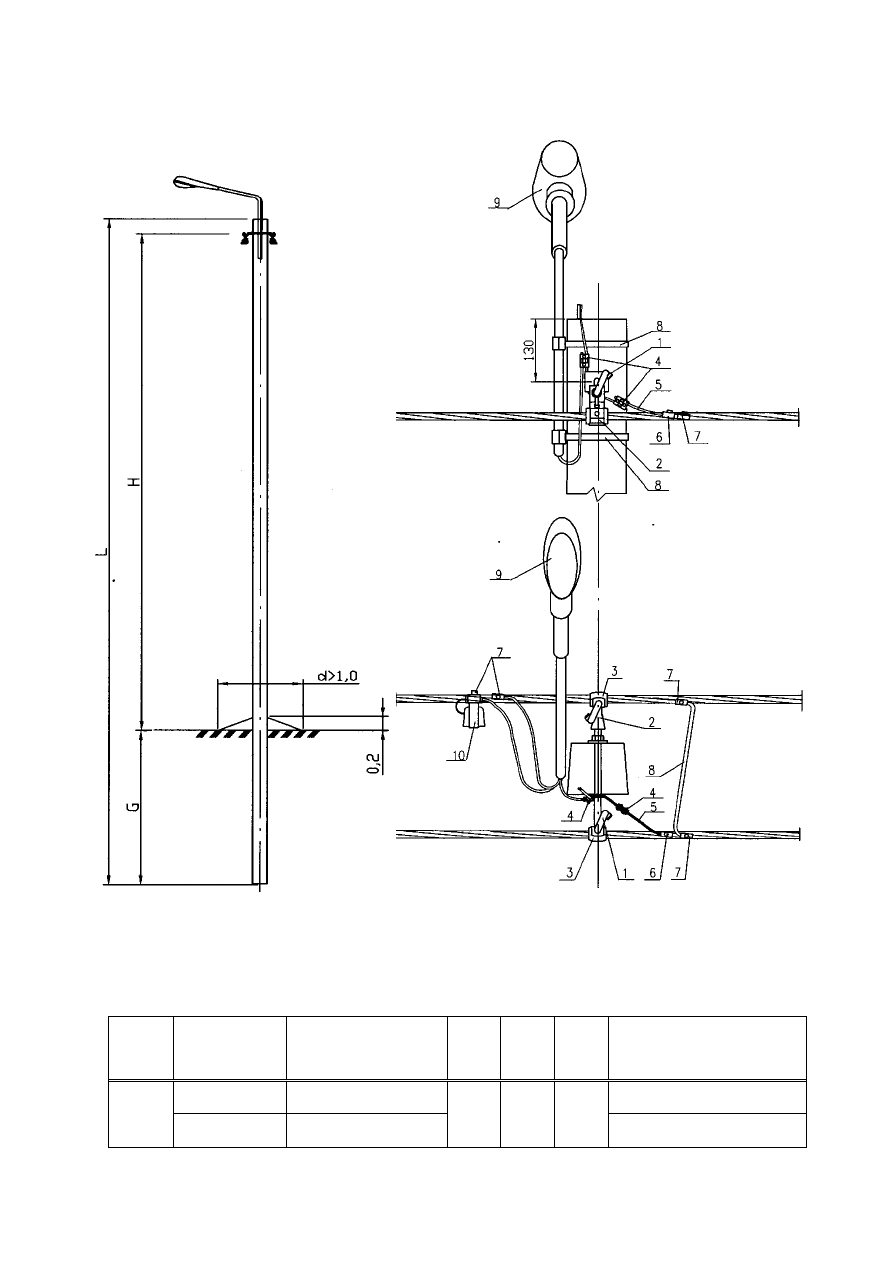

Рисунок 18 - Промежуточная двухцепная опора П2 с установкой светильника

на линии (цепи) уличного освещения



Таблица 48 - Размер для стоек СВ



Тип

опоры



Стойка

Расчѐтный

изгибающий

момент, кН.м(т.м)



L, м



H, м



G, м



Примечание



П2

СВ105-3,6

36(3,6)



10,5



8,2



2,17



СВ105-5

49,0(5,0))



СП РК 4.04-116-2020





61



Таблица 49 - Выбор арматуры на одну опору П2 с установкой светильника на линии

уличного освещения





Поз.



Наименование

Обозначение,

тип

Кол.

шт



Примечание

Арматура магистрали

1

Крюк сквозной

SOT 21.116

1



2

Крюк накручивающийся

PD 2.3

1



3

Зажим поддерживающий

SO 130.02

2





4



Плашечный зажим



SM 2.21



2

Для соединения зазамля-

ющего проводника стойки

с медным проводом

5

Медный провод неизолир.

МГ 16

0,5м  СТ РК 2283



6



Зажим прокалывающий



SLIP 22.127



1

Для соединения медного

провода с нулевой жилой



7



Зажим прокалывающий



SLIP 22.1



2

Для соединения нулевых

жил цепей



8



Провод магистрали





Для соединения нулевых

жил цепей

Арматура уличного

освещения



7



Зажим прокалывающий



SLIP 12.1



2

Для подключения светиль-

ника

8

Кронштейн или хомут





2

Марка по проекту

9

Светильник









1

Марка по проекту



10

Патрон для
предохранителя

SV 29.25

1



Плавкая вставка

SVV10.25

1







СП РК 4.04-116-2020





62



12.1 Подключение абонента

















































СП РК 4.04-116-2020





63



Узел 2

















































Рисунок 19 - Ответвление  к дому





СП РК 4.04-116-2020





64



Таблица 50 - Выбор арматуры на ответвления






Поз.




Наименование



Обозначение,

тип



Количество, шт

1х1Ф

1х3Ф

2х1Ф

Арматура на одного абонента

1

Бандажная стальная лента

COT37

2м

2м

2м

2

Скрепа

COT36

2

2

2

3

Корпус для
предохранителя

SV29.633

1

3

2

4

Плавкая вставка

SVV10.35

1

3

2

*

Зажим для многократного
подключения

SLIW65

1

3

2

5

Крюк универсальный на
стену

SOT76.2

1

1

1



6



Зажим натяжной

SO157.1

2

-

4

SO 158.1

-

2

-

7

Дистанционный фиксатор

SO70

3

3

3

8

Воодной щит

------------

1

1

1

9

Крюк универсальный на
опору

SOT76

1

1

1**

10

Изолирующий
прокалывающий зажим

SLIP 22.1

2

4

4

___________________________

* В случае если не используется предохранитель с плавкой вставкой, в замен использовать зажим для

многократного подключения SLIW65.

** В случае если подключения выполняются в одном направлении.


















СП РК 4.04-116-2020





65









































Рисунок 20 - Прокладка СИП по твердой стене



Таблица 51 – Выбор арматуры для прокладки СИП по стене





Поз.



Наименование

Обозначение,

тип

Кол.

шт



Примечание

1

Крюк универсальный

SOТ 76.2

1



2

Зажим натяжной

SO 157.1



Для провода ответ. 2х(16-25)





SO 158.1



Для провода ответ. 4х(16-25)





SO 274s



Для провода ответ. 4х(25-50)





SO 234s



Для провода ответ. 4х(50-120)

3

Зажим поддерживающий

SO 125

1



4

Фиксатор дистанционный

SO 70

2



СП РК 4.04-116-2020





66



13 ОТДЕЛЬНЫЕ ЭЛЕМЕНТЫ ВЛИ






















































Рисунок 21 - Мачтовый рубильник с предохранителями типа SZ на анкерной опоре





СП РК 4.04-116-2020





67





Таблица 52 - Выбор арматуры на одну анкерную опору с мачтовым рубильником

типа SZ



Поз.

Наименование

Обозначение,

тип

Кол.

шт

Примечание

1

Крюк

SOТ 21.01

1



2

Крюк накручивающийся

PD 2.2

1





3

Зажим натяжной

SO 158.1



2

Для провода  4х(16-25)

(1 зажим на подходящий и 1

SO 274s

Для провода  4х(25-50)

зажим на отходящий провод)

SO 234s

Для провода 4х(50-120)

4

Дистанционный бандаж

SO 79.1

8



5

Монтажная рейка

РЕК 49

1



6

Рубильник мачтовый

SZ

1

По проекту

7

Табличка (и)

РЕМ

1

8

Бандажная лента

COT37

3м

9

Скрепа

COT36

2



10

Медный провод

МГ16

1,0м

11

Заземляющий проводник

ЗП6

1





12



Плашечный зажим



SM 2.21



2

Для соединения зазамля-

ющего проводника стойки

с медным проводом



13



Зажим прокалывающий



SLIP 22.127



1

Для соединения нулевых

жил цепей

















СП РК 4.04-116-2020





68

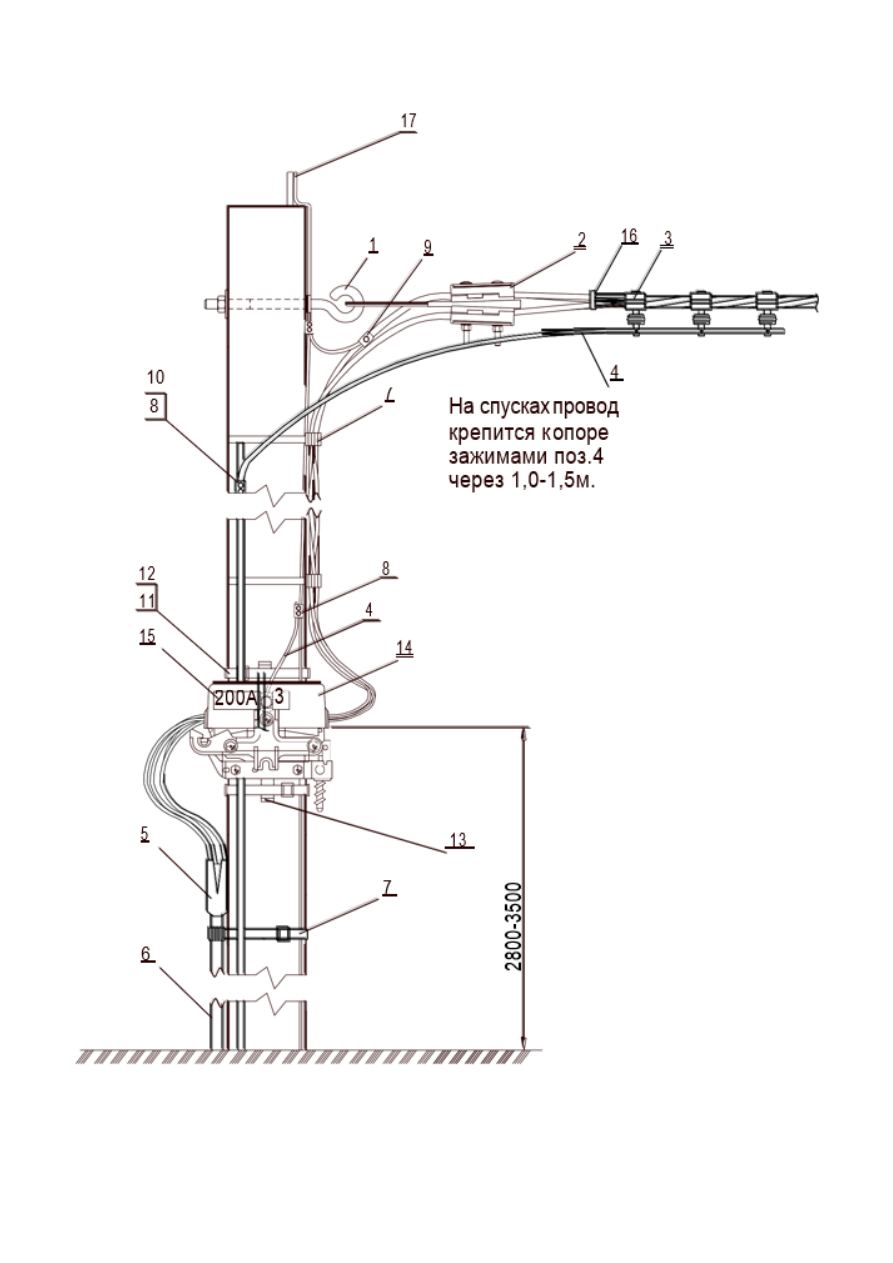

Рисунок 22 - Переход с кабеля на СИП через мачтовый рубильник SZ



СП РК 4.04-116-2020





69





Таблица 53 - Выбор арматуры на одну опору с мачтовым рубильником типа SZ, с

ограничителем перенапряжения и с кабельной муфтой




Поз.

Наименование

Обозначение,

тип

Кол.

шт

Примечание

1

Крюк сквозной

SOТ 21.01

1






2




Зажим анкерный

SO 158.1



Для провода  4х(16-25)

SO 274s



Для провода  4х(35)

SO 234s



Для провода 4х(50-120)

3

Ограничитель перенапряжения

SE 45.275-15

3



4

Медный провод неизолирован.

МГ 16

2,0м  СТ РК 2283

5

Кабельная муфта без
наконечника









1

По проекту



6

Кабель силовой









По проекту

7

Дистанционный бандаж

SO 79.1

9



8

Плашечный зажим

SM 2.21

3





9



Зажим прокалывающий



SLIP 22.127



1

Для соединения нулевых

жил цепей

10

покрытием



  ГОСТ 2590

11

Бандажная лента

COT37

3м

12

Скрепа

COT36

2



13

Монтажная рейка

РЕК 49

1



14

Рубильник мачтовый



SZ

1



По проекту

15

Табличка (и)



РЕМ

1

16

Бандажный ремешок

PER 15

8



17

Заземляющий проводник

ЗП6

1











СП РК 4.04-116-2020





70

























































Рисунок 23 - Установка мачтового рубильники типа SZ для подключения абонента



СП РК 4.04-116-2020





71



Талица 54 - Выбор арматуры на одну опору с мачтовым рубильником типа SZ для

подключения абонента



Поз.

Наименование

Обозначение,

тип

Кол.

шт

Примечание

1

Крюк сквозной

SOТ 21.01

1






2




Зажим анкерный

SO 158.1



Для провода  4х(16-25)

SO 274s



Для провода  4х(35)

SO 234s



Для провода 4х(50-120)

3

Зажим поддерживающий

SO 130.02

1



4

Медный провод неизолирован.

МГ 16

1,0м  СТ РК 2283

5

Дистанционный бандаж

SO 79.1

8



6

Плашечный зажим

SM 2.21

2



7

Зажим прокалывающий

SLIP 22.1

1





8



Зажим прокалывающий

SLIP 22.127



4

Для соединения нулевых

жил цепей

9

Бандажная лента

COT37

3м

10

Скрепа

COT36

2



11

Монтажная рейка

РЕК 49

1



12

Рубильник мачтовый

SZ

1



По проекту

13

Табличка (и)

РЕМ

1

14

Заземляющий проводник

ЗП6

1





















СП РК 4.04-116-2020





72



Заземляющий проводник стойки





Рисунок 24 - Установка комплекта ST208 для подключения переносного заземления



Таблица 55 – Выбор арматуры для подключения переносного заземления



Поз.

Наименование

Обозначение,

тип

Кол.

шт

Примечание

1

Крюк сквозной

SOТ 21.01

1



2

Зажим анкерный

SO 158.1



Для провода  4х(16-25)





SO 274s



Для провода  4х(25-50)





SO 234s



Для провода 4х(50-120)

3

Дистанционный бандаж

SO 79.1

1



4

Концевые колпачки

РК 99.2595

4

Для сечений: 25 - 120

5

Зажим прокалывающий

SLIP 22.127

1



6

Комплект для подключения ПЗ

ST 208

1ком.

7

Плашечный зажим

SM 2.21

1



8

Медный провод неизолирован.

МГ 16

0,5м  СТ РК 2283






СП РК 4.04-116-2020





73



Заземляющий

проводник стойки

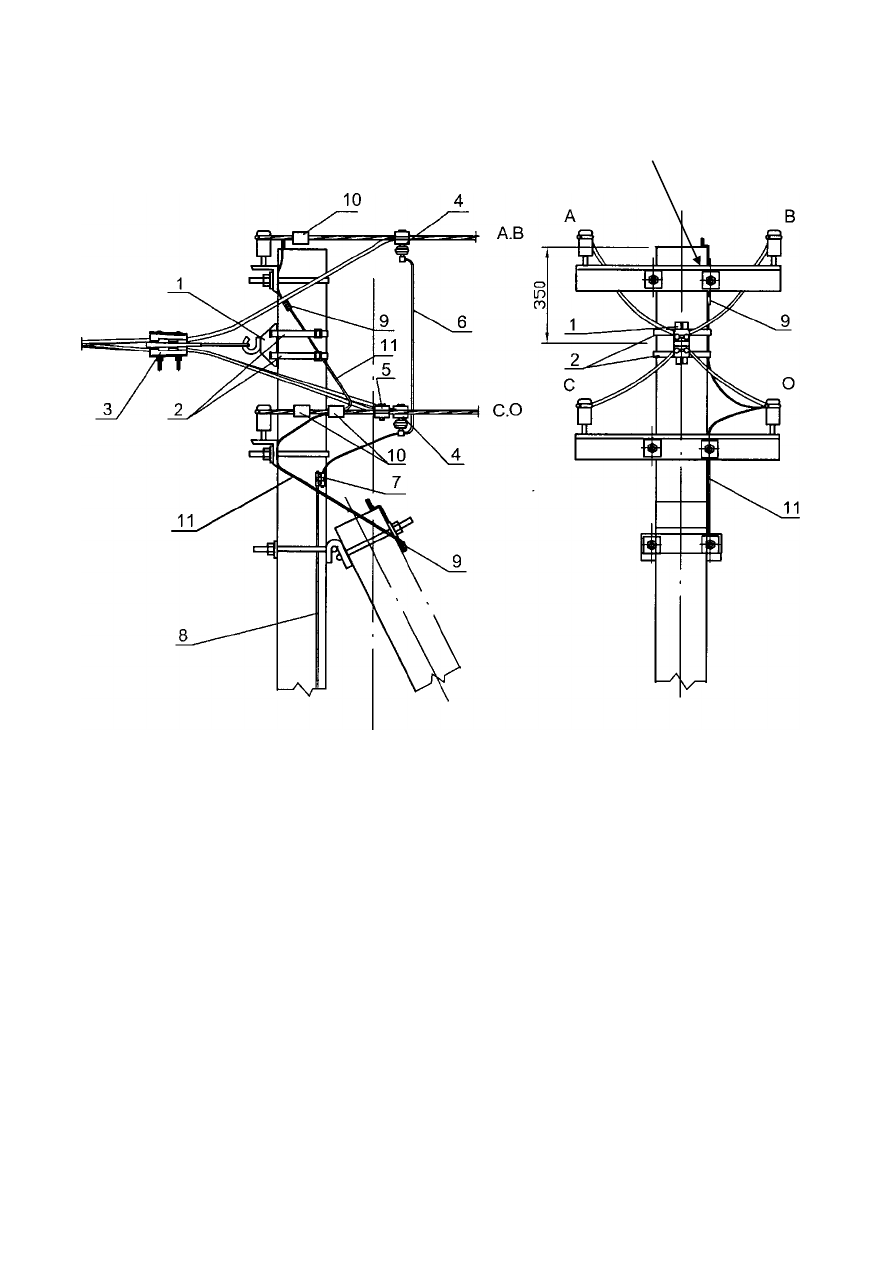

Рисунок 25 - Соединение ВЛ (с неизолированными проводами) с ВЛИ (с

изолированными проводами)


















СП РК 4.04-116-2020





74






Таблица 56 – Выбор арматуры для соединения ВЛ с ВЛИ





Поз.



Наименование

Обозначение,

тип

Кол.

шт



Примечание

1

Крюк бандажный

SOТ 39

1



2

Бандажная лента

СОТ 37

3м



Скрепа

СОТ 36

2



3

Зажим анкерный (один)

SO 158.1



Для провода  4х(16-25)





SO 274s



Для провода  4х(25-50)





SO 234s



Для провода 4х(50-120)

4

Ограничитель напряжения

SE 45.275-15

3



5

Зажим прокалывающий

SLIP 22.127

1



6

Проводник медный

ПРТЛ16

3,2м





изолированный

СТ РК 2283





7

Плашечный зажим

SM 2.21

1



8

Спуск к заземляющему



  С антикоррозийном



устройству

ГОСТ 2590



покрытием

9

Зажим плашечный

ПС-1-1

2



10

Зажим плашечный

ПА- -

5



11

Заземляющий проводник

ЗП 6

1











СП РК 4.04-116-2020





75



14 СТОЙКИ ЖЕЛЕЗОБЕТОННЫХ ОПОР, МЕТАЛЛОКОНСТРУКЦИИ И

ОПОРНО-АНКЕРНЫЕ ПЛИТЫ

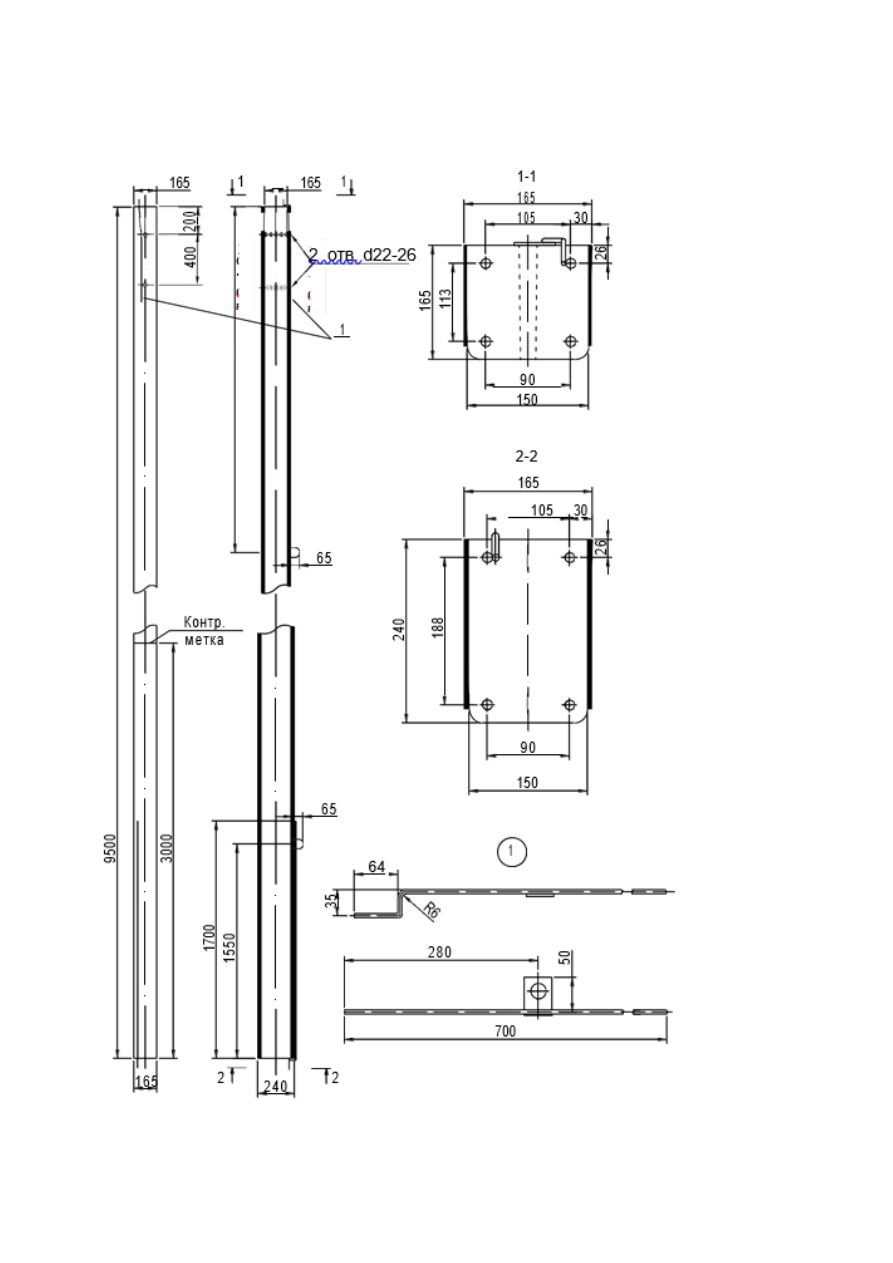

Рисунок 26-Железобетонная стойка СВ 95-2а
