СП РК 4.04-116-2020 ПРОЕКТИРОВАНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 0,38 кВ (ҚР ЕЖ 4.04-116-2020) - часть 6

ҚР ЕЖ 4.04-116-2020





75



14 ТЕМІР БЕТОН БАҒАНДАРЫНЫҢ ТІРЕКТЕРІ, МЕТАЛЛ ҚҦРЫЛЫМДАР

ЖӘНЕ КӚТЕРГІШ-АНКЕРЛІ ПЛИТАЛАР
















































26 сурет - СВ 95-2а темірбетон бағаны



ҚР ЕЖ 4.04-116-2020





76




















































27 - сурет - СВ 105-3,6 - и СВ 105-5 ірбетон бағаны

ҚР ЕЖ 4.04-116-2020





77





















































28 сурет - СВ 110-3,5 темірбетон бағаны

ҚР ЕЖ 4.04-116-2020





78















































Темір бетонның кӛлемі:
П-3и = 0,05 м

3



П-4 = 0,02 м

3

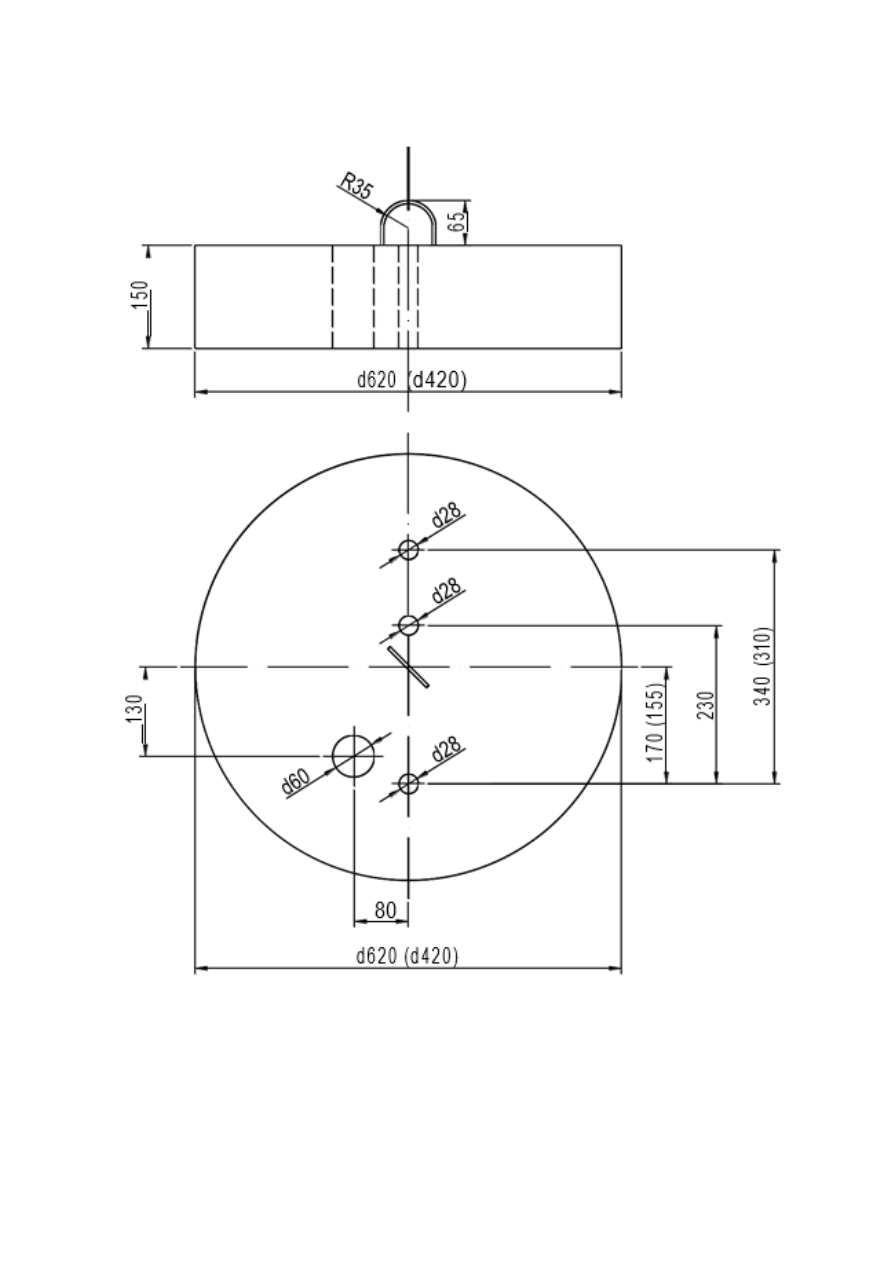

29 сурет - П-3 и және П -4 кӛтергіш-анкерлі плиталар

ҚР ЕЖ 4.04-116-2020





79












Темір бетонны кӛлемі - 0,13 м

3

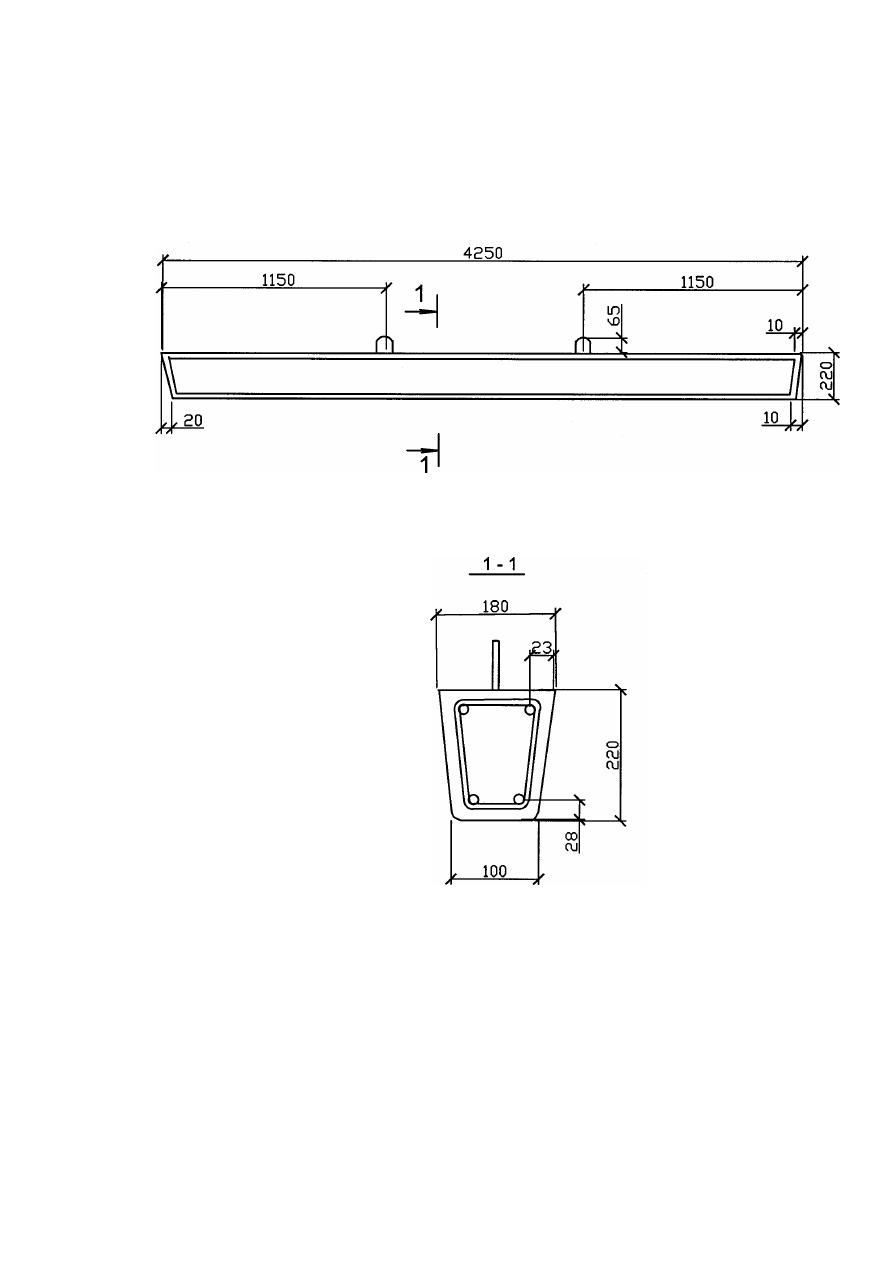

30 сурет - ПТ 43 -2 темір бетон приставкасы








ҚР ЕЖ 4.04-116-2020





80











Темір бетонның кӛлемі - 0,008 м

3



31 сурет - Р1-ж ригелі





















ҚР ЕЖ 4.04-116-2020





81

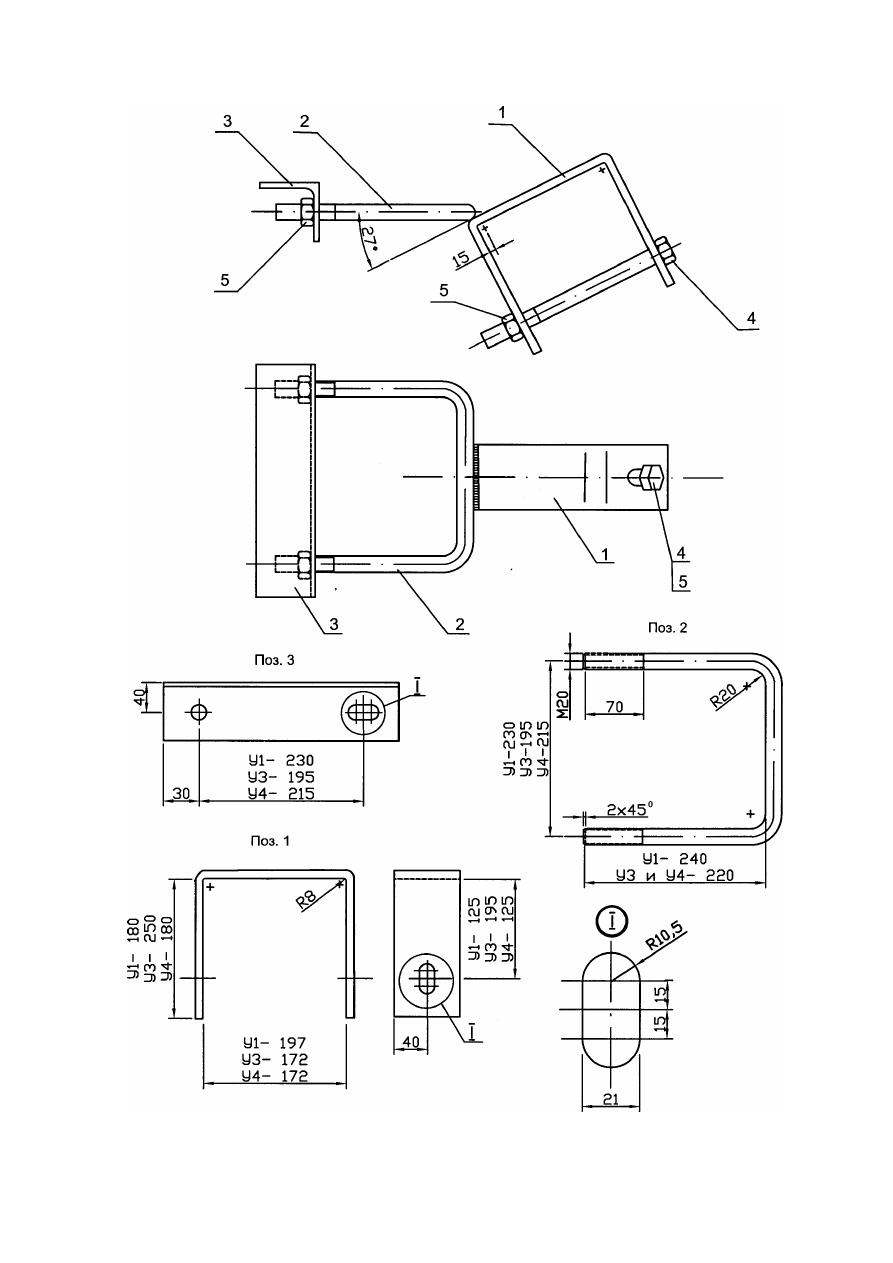

32 сурет - Кӛлбеулеп қойылған тіреуішін бекіту ҥшін  У1 , У3, У4 кронштейндері

ҚР ЕЖ 4.04-116-2020





82



56 кесте - Кӛлбеулеп қойылған тіреуішін бекіту ҥшін  У1 , У3, У4 кронштейндері





Поз.



Атауы

Саны



Ескертпе

У1

У3

У4



Детали












1

8х80 жолағы МЕМСТ 103, L=560

1





2,8 кг

8х80 жолағы МЕМСТ 103, L=680



1



3,4кг

8х80 жолағы МЕМСТ 103, L=540





1

2,7 кг




2

20 шеңбері МЕМСТ 2590, L=705

1





1,7 кг

20 шеңбері МЕМСТ 2590, L=629



1



1,6кг

20 шеңбері МЕМСТ 2590, L=649





1

1,6 кг




3

70х70х6 бұрышы МЕМСТ 8509, L=300

1





1,9 кг

70х70х6 бұрышы МЕМСТ 8509, L=265



1



1,7кг

70х70х6 бұрышы МЕМСТ 8509, L=285





1

1,8 кг



Стандарттық бұйымдар











4

М20х240 бұрандамасы МЕМСТ 7798

1







М20х220 бұрандамасы МЕМСТ 7798



1

1



5

М20 сомыны МЕМСТ 5915

3

3

3





Дәңекерлеу тігістерінің биіктігі - 6мм

Тіректердің бағандарына кӛлбеулеп қойылған тіреуішін бекіту үшін:
СВ 95-2а темір бетон бағандарынан – У3 кронштейн
СВ 105-3,6 және СВ 105-5 темір бетон бағандарынан У4 кронштейн
СВ 110-3,5 темір бетон бағандарынан - У1 кронштейн















ҚР ЕЖ 4.04-116-2020





83










































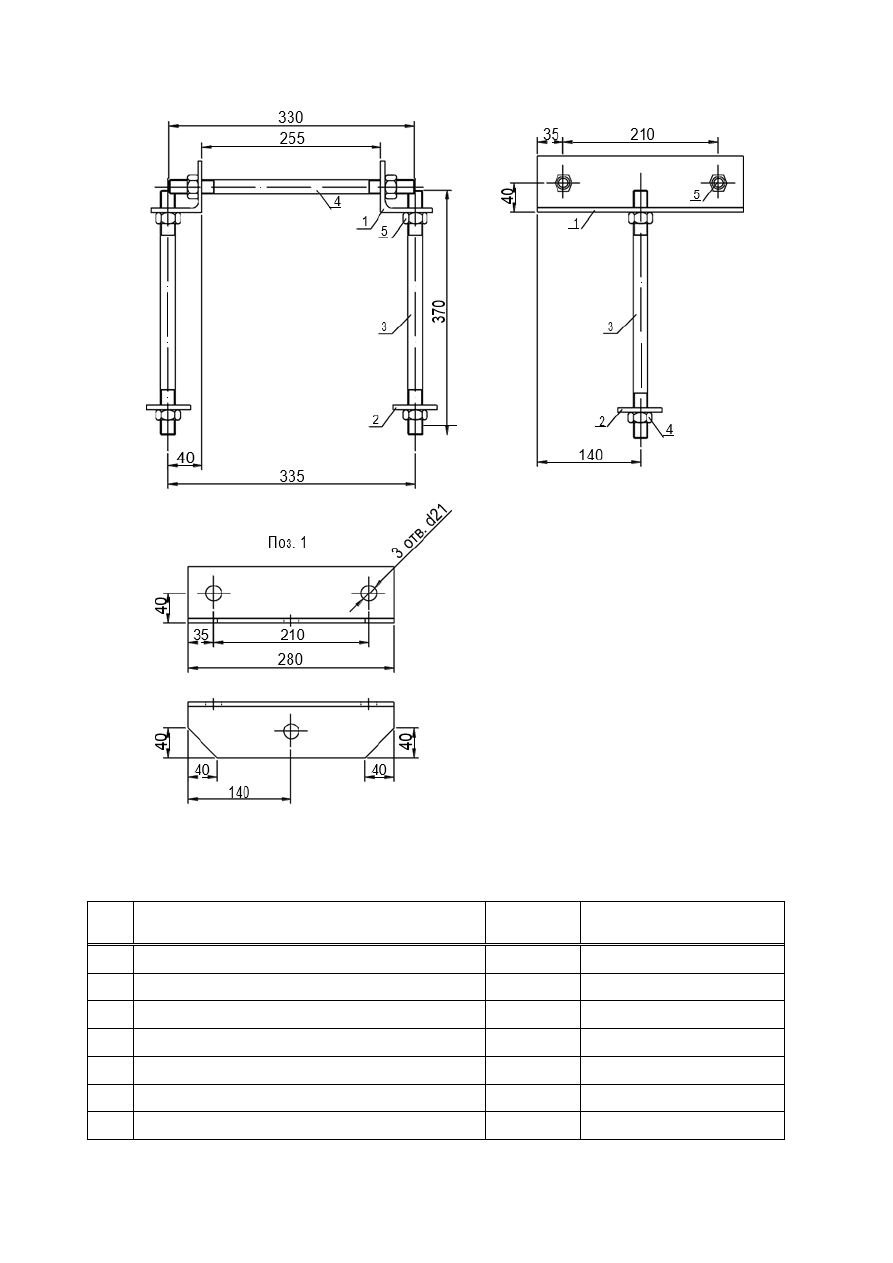

33 сурет - Г 4 плитасын бекіту



57 кесте – Бӛлшектер мен бҧйымдар



Поз.

Атауы

Саны

Ескертпе



Детали





1

70х70х6 бұрышы МЕМСТ 8509

2

1,7 кг

2

6х60 жолағы МЕМСТ 103

2

0,17 кг

3

20 шеңбері МЕМСТ 2590

2

0,9 кг

4

20 шеңбері МЕМСТ 2590

2

0,8 кг



Стандарттық бұйымдар





5

Сомын М20 ГОСТ 5915

8



ҚР ЕЖ 4.04-116-2020





84




































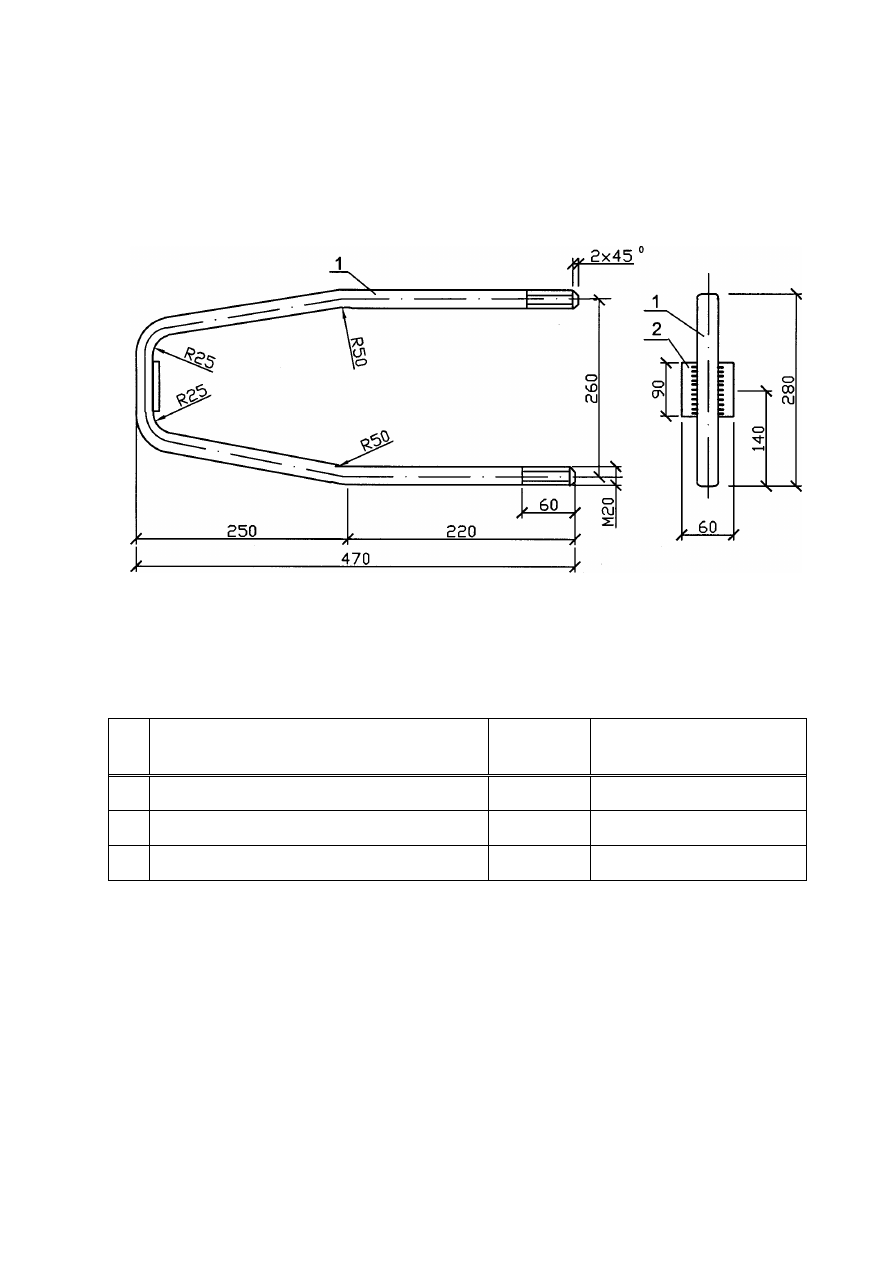

Рисунок 34 - Стяжка Г1








34 сурет - Г1 тҧтастырғышы

58 кесте – Бӛлшектер мен бҧйымдар



Поз.

Атауы

Саны

Ескертпе



Бӛлшектер





1

24 шеңбері МЕМСТ 2590, L=800

1

2,9 кг

2

24 шеңбері МЕМСТ 2590, L=420

1

1,49 кг

3

10х80



жолағы МЕМСТ 103

1

0,66 кг

4

5х50 жолағы МЕМСТ 103

2

0,1 кг



Стандарттық бұйымдар





5

Сомын М24 МЕМСТ 5915

3







ҚР ЕЖ 4.04-116-2020





85

































35 сурет - ЗП6 жерлендіруші ӛткізгіші




1 Дәнекерлеу Э42А МЕМСТ 9467 электродпен жасалады.
2 Тігіс катенінің биіктігі - 3 мм.
3 ЗП6 ӛткізгіші кем дегенде 3 метр ұзындығы бар кесінділермен жасалады.
4 ЗП6 массасы бір метрге беріледі.



59 кесте - Бӛлшектер



Поз.

Атауы

Саны

Ескертпе



Бӛлшектер





1

5х50



жолағы ГОСТ 103, L=60 мм

2

0,12 кг

2

6 шеңбері ГОСТ 2590, L=705 мм

1

0,22 кг




ҚР ЕЖ 4.04-116-2020





86













36 сурет - Х-1а қамыты



60 кесте - Х-1а қамыты




Поз.

Атауы

Саны

Ескертпе

1

6 шеңбері ГОСТ 2590, L=1060 мм

1

2,63 кг

2

6х60 жолағы ГОСТ 103, L=100 мм

1

0,29 кг






















ҚР ЕЖ 4.04-116-2020





87






БИБЛИОГРАФИЯ



[1]  Ғимараттар  мен  құрылыстардың,  құрылыс  материалдары  мен  бұйымдарының

қауіпсіздігіне қойылатын талаптар техникалық регламенті (17.11.2010  № 1202).

[2]  РД  34  РК.20.517-96  Ӛзін  кӛтеруші  оқшауланған  сымдар  бар  1  кВ  дейін  кернеуі

бар  электр  жеткізудің  тәжірибелі-ӛнеркәсіптік  әуе  желілерін  (ӚКОС)  техникалық
пайдалану ережелері. Казтехэнерго, 1996 ж.

[3]  РД  34  РК.20.518-96  Ӛзін  кӛтеруші  оқшауланған  сымдар  бар  1  кВ  дейін  кернеуі

бар  электр  жеткізудің  тәжірибелі-ӛнеркәсіптік  әуе  желілерін  (ӚКОС)  орнату  ережелері.
РД 34.ҚР.20.518-96. Казтехэнерго, 1996 ж.

[4]  РД  34.РК.ОЗ.232-96  Ӛздігінен  оқшауланған  сымдармен  (SIP)  кернеуі  0,38  кВ

пилоттық  ӛнеркәсіптік  әуе  желілерін  пайдалану  кезіндегі  қауіпсіздік  ережелерінің
қосымша талаптары. (ӚКОС). Қазақстан Республикасы Энергетика және кӛмір ӛнеркәсібі
министрлігінің 14.12.96 ж., 01.01.1997 ж. бұйрығы.

[5]  0,38  кВ  АЖ  темір  бетон  бағандары,  типті  сериясы.  3.407.1-136.  1,  3,  4,  5

шығарылым.

[6] ВЛ 10 кВ АЖ темір бетон бағандары. 3.407.1-143, 1, 2, 7, 8 шығарылым.
[7] СН РК 4.04-07-2013 «Электрлік техникалық құрылғылар» и СП РК 4.04-107-2013

«Электрлік техникалық құрылғылар».

[8]  ҚР  ҚН  2.01-01-2013  «Құрылыс  құрылымдарын  коррозиядан  қорғау»  и  ҚР  ЕЖ

2.01-101-2013* «Құрылыс құрылымдарын коррозиядан қорғау».

[9] «0,38 кВ, 6-10 кВ, 20-35 кВ кернеуі бар электр берудің әуе желісінің тіректеріне

арналған жерге қосу құрылғылары» ТЖ 3.407-150.

[10] 1 кВ дейінгі ЭӘЖ ӛзін кӛтеруші оқшауланған сымдар үшін желілік арматурасы.
[11] Тӛмен кернеуі бар оқшауланған желілерін монтаждау бойынша нұсқаулығы.























ҚР ЕЖ 4.04-116-2020





88


















































МСМ 29.240



Тҥйінді  сӛздер:

ӚКОС-4  ӛзін  кӛтеруші  оқшауланған  сымдар,  есептік  аралықтар,

темір бетон тіреулері, ӚКОС элементтері,  бағандар, тіректер, металл  құрылымдар, тірек-
анкерлі тақталар.

ҚР ЕЖ 4.04-116--2020



1



А қосымшасы

(ақпараттық)



ҚР ЕЖ «ӚЗІН КӚТЕРУШІ ОҚШАУЛАНҒАН СЫМДАРЫ (ӚКОС-4) БАР

КЕРНЕУІ 0,38 кВ ЭЛЕКТР ТАСЫМАЛДАУ ӘУЕ ЖЕЛІЛЕРІН ЖОБАЛАУ»







ӚКОС-4 ӚЗІН КӚТЕРУШІ ОҚШАУЛАНҒАН СЫМДАРЫНЫҢ

МОНТАЖДАУ БАРЫСЫНДАҒЫ ТАРТУ КҤШТЕРІНІҢ ЖӘНЕ

САЛБЫРАУ ЖЕБЕЛЕРІНІҢ КЕСТЕЛЕРІ
































ҚР ЕЖ 4.04-116--2020



2



ҚР ЭҚОЕ БОЙЫНША ЕСЕПТЕЛГЕН ӚЗІН КӚТЕРУШІ ОҚШАУЛАНҒАН

СЫМДАРЫНЫҢ (ӚКОС-4) МОНТАЖДАУ БАРЫСЫНДАҒЫ ТАРТУ

КҤШТЕРІНІҢ ЖӘНЕ САЛБЫРАУ ЖЕБЕЛЕРІНІҢ КЕСТЕЛЕРІ



А.1 Жалпы ережелер



Электр  сымының  салбырау  жебелерін  монтаждау  кестелері  келесі  кӛлденең  қималардың  35,

50, 70, 95 и 120 мм

2

ӚКОС -4 немесе ӚКОС -5 типіндегі ӛздігінен оқшауланған сымдарының 0,4 кВ

әуе желілерінде қолдануға арналған.

Монтаждық  кестелер  II-V  аймақтар  үшін  кӛктайғақта  және  I-V  облыстарда  желдің  тӛменгі

бӛлігінде ҚР ЭҚОЕ (Электр қондырғыларын орнату ережелері)-не сәйкес жасалады (10 жылда бір
рет қайталанатын).

Монтаждық  кестелер  есептік  ұзындығы  100  м  дейінгі  әуе  желісінің  (ӘЖ)  типтік  тіректеріне

қолдануға арналған және максималды кернеу Tmax және максималды сымдық fmax ерекшеленеді.

Электр  сымының  салбырау  жебелерін  монтаждау  кестелерінің  құрамы  (мазмұны)  А.2

кестесінде кӛрсетілген.

Салбырау жебелерін монтаждау кестелері осы Қосымшаның 3-тармағында келтірілген.
Жинақ кестелерінде мыналар қабылданады:
Стандартты жел қысымы W0 = 400-800 Па (I-V аймағы тӛмен).
Мұз қабырғаларының стандартты қалыңдығы bэ =10, 15, 20 және 25 мм (кӛктайғақ аумағы II-

V (1)).

Әуе  желілерін  салу  кезіндегі  сымдардың  созылуын  әуе  желісінің  осы  анкер  учаскесіндегі

орташа  аралық  үшін  А3  -  А.17  кестелерінде  кӛрсетілген  салбырау  немесе  кернеулерді  орнату
кӛрсеткілерінің мәндеріне сәйкес жүзеге асыру қажет.

А.1  кестесінде  Қазақстан  аумағын  жел  қысымының  жылдамдығы  және  мұз  қабырғасының

стандартты  қалыңдығы  бойынша  ҚР  ЭҚОЕ  сәйкес  аймақтық  аймақтарға  бӛлу  үшін  (2.5.1;  2.5.3-
тармақ) жиілігі 10 жылда 1 рет кӛрсетілген.



А.1 кесте - ҚР аумағында желдің жылдамдығы мен мұз қабырғасының стандартты

қалыңдығы бойынша аймақтарды аймақтарға бӛлу бойынша анықтамалық мәліметтер



Жерден 15 м биіктікте желдің максималды

жоғары жылдамдығы

Жерден 10 м биіктікте мұз қабырғаларының

стандартты қалыңдығы

Жел
бойынша
ауданы

Желдің жоғары жылдамдығы
qmax, даН/м

2

 (желдің

жылдамдығы Vmax, м/сек)

Кӛктайғақ
бойынша
ауданы

Мұз қабырғаларының
стандартты қалыңдығы b,
мм

I

40(25)

II

10

II

40(25)

III

15

III

50(29)

IV

20

IV

65(32)

V(1)

25

V

80(36)





Кестелерде қолданылатын



шартты белгілер:

V



желдің жылдамдығы, м/с



Vг



Көктайғақпен желдің
жылдамдығы, м/с



b



мұз қабырғаларының қалыңдығы, мм



Т+



максимальды температурасы, ˚С



Gв



ең жоғары сыртқы жүктеме кезіндегі
механикалық кернеу, даН/мм

2



Т-



минималды температурасыда, ˚С



Gм



минималды температурасыда, даН/мм

2



Тс



орташа жылдық, ˚С



Gc



орташа жылдық температурасыда,
даН/мм

2



Тv  максималды желде, ˚С

Yв



мұздың көлемдік салмағы, г/см3



Тг  мұздың пайда болуымен, ˚С
