СП РК 4.04-116-2020 ПРОЕКТИРОВАНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 0,38 кВ (ҚР ЕЖ 4.04-116-2020) - часть 4

ҚР ЕЖ 4.04-116-2020





43



31 кесте - К2, ПК4 бір тірек ҥшін арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

Магистральдің

арматурасы

1

Ӛтпелі ілгек

SOТ21.01

1



2

Бұйраланатын ілгек

PD 2.2

1



3

Шентемір ілгек

SOT 29

2



4

Шентемір ілгек

SOT 39

2



5

Шентемір таспасы

СОТ 37

6м



Ұстатқыш

СОТ 36

4



6

Анкерлі қысқыш

SO 158.1



4х(16-25) сым үшін



(келетін сым үшін 1 қысқыш
және

SO 274s



4х(25-50) сым үшін



шығатын сым үшін 1 қысқыш)

SO 234s



4х(50-120) сым үшін

7

Ұстаушы қысқыш

SO 130.02

2



8

Оймалы қысқыш

SM 2.21

2

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін

9

Оқшауланбаған мыс сымы

МГ 16

1,0м  ҚР СТ 2283

10

Тескіш қысқыш

SLIP 22.127

2

Мыс сымын нӛлдік ӛзегімен
қосу үшін

11

Оймалы қысқыш

ПС-1-1

1



12

Тескіш қысқыш

SLIP 22.1

8



13

Жерлендіруші ӛткізгіш

ЗП 6

1



14

Кронштейн

У1



1

СВ 105-3,5 және 5 бағандар
үшін





У4

СВ 110-3,5 бағандар үшін



Ескертпе - 22÷24 суреттерде кӛрсетілген осындай типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.













ҚР ЕЖ 4.04-116-2020





44









































11 сурет - У А2и және жоғары ПУ А4 и  бҧрыштық анкерлі екі тізбекті тіректер



32 кесте – СВ бағандарының ӛлшемдері



Тіректің
түрі

Баған

Есептік ию
кезі,
кН.м(т.м)

Бағанд
ардың
саны

П3и кӛтер-
гіш анкерлі
плиталарыны
ң және Г1
тұтастырғыш
тарының
саны

L, м H, м  G, м W1, м

W2,

м

Ескертпе

УА2и  СВ105-

3,6(5)

3,6 (5,0)

3

3

10,5  8,0  2,15  4,10

3,9

П-3и –
кӛтергіш-
анкерлі
плитасы, Г1 -
тұтастырғыш

ПУА4и  СВ110-

3,5

3,5 (5,0)

3

3

11,0  8,4  2,15  4,30

4,1















ҚР ЕЖ 4.04-116-2020





45



33 кесте - УА2и, ПУА4и бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

Магистральдің

арматурасы

1

Шентемір ілгек

SOТ 39

4



2

Шентемір таспасы

СОТ 37

6м



Ұстатқыш

СОТ 36

4



3

Анкерлі қысқыш

SO 158.1



4х(16-25) сым үшін



(келетін сымға 1 қысқыш және

SO 274s



4х(25-50) сым үшін



шығатын сымға 1 қысқыш)

SO 234s



4х(50-120) сым үшін

4

Тескіш қысқыш

SLIP 22.1

8



5

Оймалы қысқыш

SM 2.21

2

Тіректің жерлендіруші сымын мыс
сымымен қосу үшін

6

Оқшауланбаған мыс сымы

МГ 16

1,0м  ҚР СТ 2283

7

Тескіш қысқыш

SLIP 22.127

2

Мыс сымын нӛлдік ӛзегімен
қосу үшін

8

Оймалы қысқыш

ПС-1-1

2



9

Жерлендіруші ӛткізгіш

ЗП 6

2



10

Кронштейн

У1



2

СВ 105-3,5 және 5 бағандар
үшін





У4

СВ 110-3,5 бағандар үшін



Ескертпе  - 22÷24 суреттерде кӛрсетілген  осындай  типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.



















ҚР ЕЖ 4.04-116-2020





46



Бағандарды орнату схемасы







































12 сурет - О А2 , ПО А4 тармақталу анкерлі екі тізбекті тіректер

34 кесте – СВ бағандарының ӛлшемдері





Тіректің
түрі





Баған

Есептік ию

кезі,

кН.м(т.м)



Баған

дард

ың

саны

П3и кӛтергіш
анкерлі
плиталарыны
ң және Г1
тұтастырғышт
арының саны

L, м  H, м  G, м  W, м

Ескертпе

ОА2

СВ105-3.6

36(3,6)

2

2

10,5

8,2

2,17

3,8

П-3и –
кӛтергіш-
анкерлі
плитасы, Г1  -
тұтастырғыш

СВ105-5

49,0(5,0)

2

2

ПОА4  СВ 110-3,5

35(3,5)

2

2

11,0

8,7

2,17

4,3

Магистраль





Тармақ

ҚР ЕЖ 4.04-116-2020





47



35 кесте - ОА2, ПОА4 бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

Магистральдің

арматурасы

1

Ӛтпелі ілгек

SOТ 21.01

1



2

Бұйраланатын ілгек

PD 2.2

1



3

Ұстаушы қысқыш

SO  130.02

2



4

Шентемір таспасы

СОТ 37

3м



Ұстатқыш

СОТ 36

2



5

Шентемір ілгек

SOT 39

1



6

Анкерлі қысқыш

SO 158.1



4х(16-25) сым үшін



(шығатын сым үшін

SO 274s



4х(25-50) сым үшін



1 қысқыш)

SO 234s



4х(50-120) сым үшін

7

Тескіш қысқыш

SLIP 22.1

4



8

Жерлендіруші қысқыш

SM 2.21

1

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін-

9

Оқшауланбаған мыс сымы

МГ 16

0,5м   ҚР СТ 2283

10

Тескіш қысқыш

SLIP 22.127

1

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін

11

Оймалы қысқыш

ПС-1-1

1



12

Жерлендіруші ӛткізгіш

ЗП 6

1





13



Кронштейн

У1



1

СВ 105-3,5 және 5 бағандар
үшін

У4

СВ 110-3,5 бағандар үшін

14

Магистральдің сымы

Екі тізбектің нӛлдік ӛзектерін қосу үшін



Ескертпе - 22÷24 суреттерде кӛрсетілген  осындай  типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.









ҚР ЕЖ 4.04-116-2020





48



11 ТӚРТ ТІЗБЕКТІ ТЕМІР БЕТОН БАҒАНДАРЫНЫҢ ҚҦРЫЛЫМЫ









































13 сурет - П4, ПП8 аралық тірегі



36 кесте – СВ бағандарының ӛлшемдері



Тірект
ің
түрі

Баған

Есептік  ию  кезі,
Кн.м (т.м)

Бағанда

рдың

саны

L, м  Н1, м  Н2, м

G, м

Ескертпе

П

4

СВ105-3,5

35(3,5)

1

10,5

7,67

7,97

2,4

СВ105-5

49,0(5,0)

1

10,5

7,67

7,97

2,4

ПП8

СВ110-3,6

36(3,5)

1

11,0

8,17

8,47

2,4

Жоғары тірек

ҚР ЕЖ 4.04-116-2020





49





37 кесте - П4, ПП8 бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

1

Ӛтпелі ілгек

SOT 21.116

1



2

Бұйраланатын илгек

PD 2.3

1



3

  Ілгек

SOT29

2



4

Шентемір таспасы

COT37

3м

5

Ұстатқыш

COT36

2



6

Ұстаушы қысқыш

SO 130.02

4





7



Жерлендіруші қысқыш



SM 2.21



4

Тіректің жерлендіруші
сымын мыс сымымен қосу
үшін

8

Оқшауланбаған мыс сымы

МГ 16

2м

ҚР СТ 2283



9



Тармақталу қысқышы



SLIP 22.127



4

Мыс сымын нӛлдік
ӛзегімен қосу үшін

10

Жерлендіруші ӛткізгіш

ЗП6

1
















ҚР ЕЖ 4.04-116-2020





50














































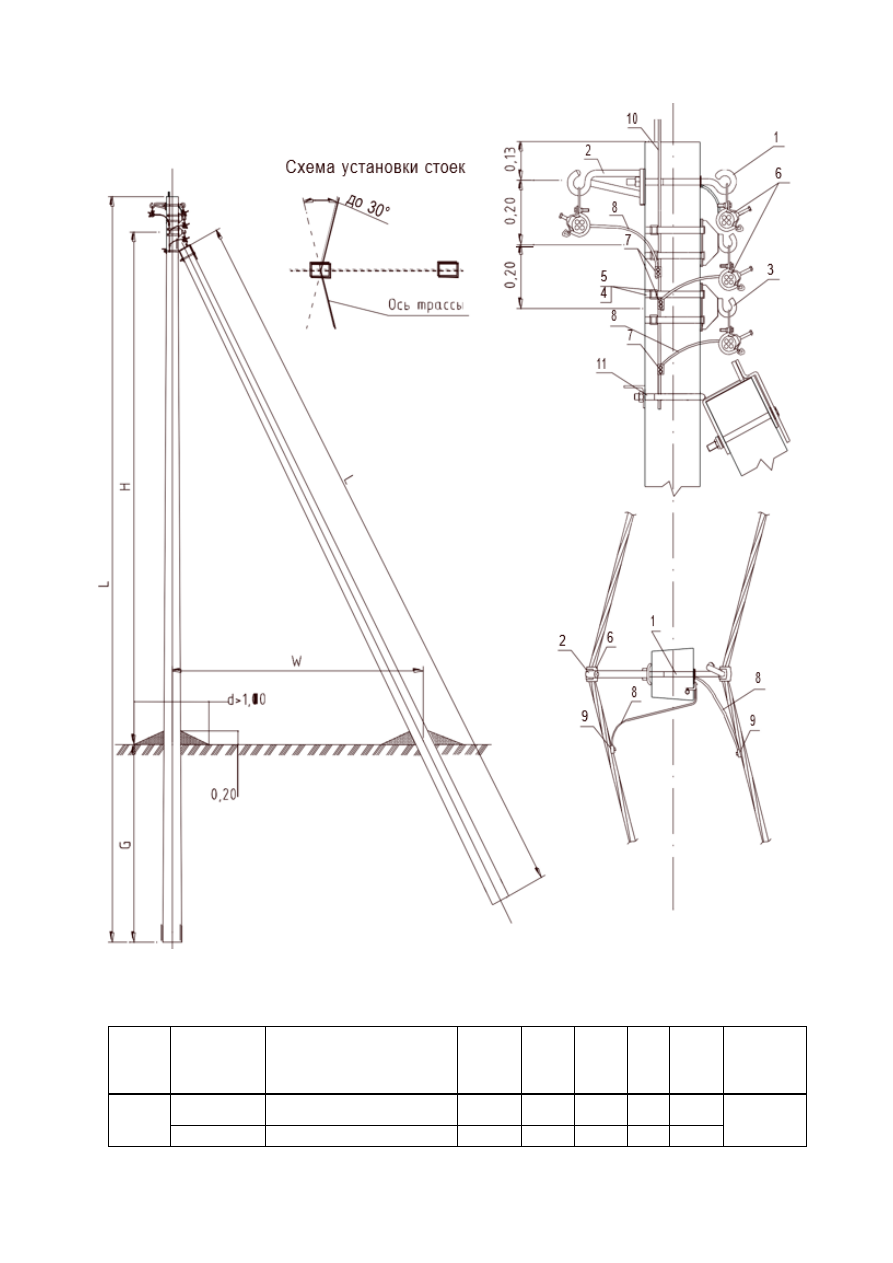

14 сурет - УП4 бҧрыштық аралық тірегі



38 кесте  - СВ бағандарының ӛлшемдері



Тіре

ктің
түрі

Баған

Есептік ию кезі,

Кн.м (т.м)

Баған

дар

саны

L, м  Н, м  G, м  W, м  Ескертпе

УП4

СВ105-3,5

35(3,5)

2

10,5

7,77

2,2

3,65

СВ105-5

49,0(5,0)

2

10,5

7,77

2,2

3,65

ҚР ЕЖ 4.04-116-2020





51



39 кесте - УП4 бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе











1

Ӛтпелі ілгек

SOT 21.01

1



2

Қашықтағы ілгек

PD3.2

1



3

Ілгек

SOT39

2



4

Шентемір таспасы

COT37

6м



5

Ұстатқыш

COT36

4



6

Ұстаушы қысқыш

SO 130.02

4





7

Жерлендіруші қысқыш

SM 2.21



4

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін

8

Оқшауланбаған мыс сымы

МГ 16

2,0м    ҚР СТ 2283



9

Тармақталу қысқышы

SLIP 22.127



4

Мыс сымын нӛлдік ӛзегімен
қосу үшін

10

Жерлендіруші ӛткізгіш

ЗП6

1



11

Кронштейн

У1

1





























ҚР ЕЖ 4.04-116-2020





52









































15 сурет - К4, ПК8 акерлі (ҧштық) тӛрт тізбекті тіректер



40 кесте – СВ бағандарының ӛлшемдері



Тірект
ің түрі

Баған

Есептік ию
кезі, Кн.м
(т.м)

Бағандард
ың саны

П3и кӛтергіш
анкерлі плиталары
және Г1
тұтастырғыштарын
ың саны

L, м  Н,м  G,м

W,м

Ескертпе


К4

СВ105-3,5  35(3,5)

2

2

10,5  7,57  2,2

3,82

П3и – кӛ-
тергіш-
анкерлі
плитасы,
Г1 –тұтас-
тырғыш

СВ105-5

49,0(5,0)

2

2

10,5  7,57  2,2

3,82

ПК8  СВ110-3,6  36(3,5)

2

2

11,0  8,07  2,2

3,94

ҚР ЕЖ 4.04-116-2020





53



41 кесте - К4, ПК8 бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

1

Ӛтпелі ілгек

SOT 21.01

1



2

2 Бұйраланатын ілгек

PD 2.2

1





3



Ілгек

SOT39

6



SOT29

4



4

Шентемір таспасы

COT37

12м

5

Ұстатқыш

COT36

8



6

Ұстаушы қысқыш

SO 130.02

4





7



Жерлендіруші қысқыш



SM 2.21



4

Тіректің жерлендіруші
сымын мыс сымымен қосу
үшін



8



 Керме қысқышы

SO 158.1



8

4х(16-25) сым үшін

SO 274S

8 4х(25-50) сым үшін

SO 234S

4х(50-120) сым үшін

9

 Оқшауланбаған мыс сымы

МГ 16

2,0м

ҚР СТ 2283



10



Тармақталу қысқышы



SLIP 22.127



4

Мыс сымын нӛлдік ӛзегімен
қосу үшін

11

Жерлендіруші ӛткізгіш

ЗП6

1





12



Кронштейн

У1



1

СВ 105-3,5 және 5 бағандар
үшін

У4

СВ 110-3,5 бағандар үшін

13

Шентемір таспасы

PER 15

8





Ескертпе  - 22÷24 суреттерде кӛрсетілген  осындай  типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.

















ҚР ЕЖ 4.04-116-2020





54









































16 сурет - УА4 бҧрыштық анкерлі тӛрт тізбекті тіректер және жоғары ПУА8

42 кесте – СВ бағандарының ӛлшемдері

Тірек
тің
түрі

Баған

Есептік ию
кезі, Кн.м
(т.м)

Баға
ндар
саны

П3и кӛтер-
гіш анкерлі
плиталарын
ың, Г1 тұтас-
тырғыштары
ның саны

L, м

Н,
м

G,
м

W1,
м

W2,
м

Ескерт
пе


УА4

СВ105-3,5

СВ105-5

35(3,5)

49,0(5,0)

3

3

3

3

10,5

10,5

7,57

7,57

2,2

2,2

3,82

3,82

4,35

4,35

П3и -
кӛтергі
ш
анкерлі
плита
Г1 -
тұтасты
рғыш

ПУА8

СВ110-3,6

36(3,5)

3

3

11,0

8,07

2,2

3,94

4,49

ҚР ЕЖ 4.04-116-2020





55





43 кесте - УА4, ПУА8 бір тірекке арматураны таңдау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

1

Ӛтпелі ілгек

SOT 21.01

1



2

Ілгек

SOT39

7



3

Шентемір таспасы

COT37

12м

4

Ұстатқыш

COT36

8





5

Жерлендіруші қысқыш



SM 2.21



4

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін



6

Керме қысқышы

SO 158.1



8

4х(16-25) сым үшін

SO 274S

4х(25-50) сым үшін

SO 234S

4х(50-120) сым үшін

7

Оқшауланбаған мыс сымы

МГ 16

2,0м  ҚР СТ 2283



8

Тармақталу қысқышы



SLIP 22.127



4

Мыс сымын нӛлдік ӛзегімен
қосу үшін

9

Жерлендіруші ӛткізгіш

ЗП6

2





10

Оймалы қысқыш





SL37.2



1

ЗП6 жерлендіруші сымдарын
бір-біріне қосу үшін



11



Кронштейн

У1



2

СВ 105-3,5 және 5 бағандар
үшін


У4

СВ 110-3,5 бағандар үшін

12

Шентемір белдігі

PER 15

8





Ескертпе  - 22÷24 суреттерде кӛрсетілген  осындай  типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.














ҚР ЕЖ 4.04-116-2020





56









































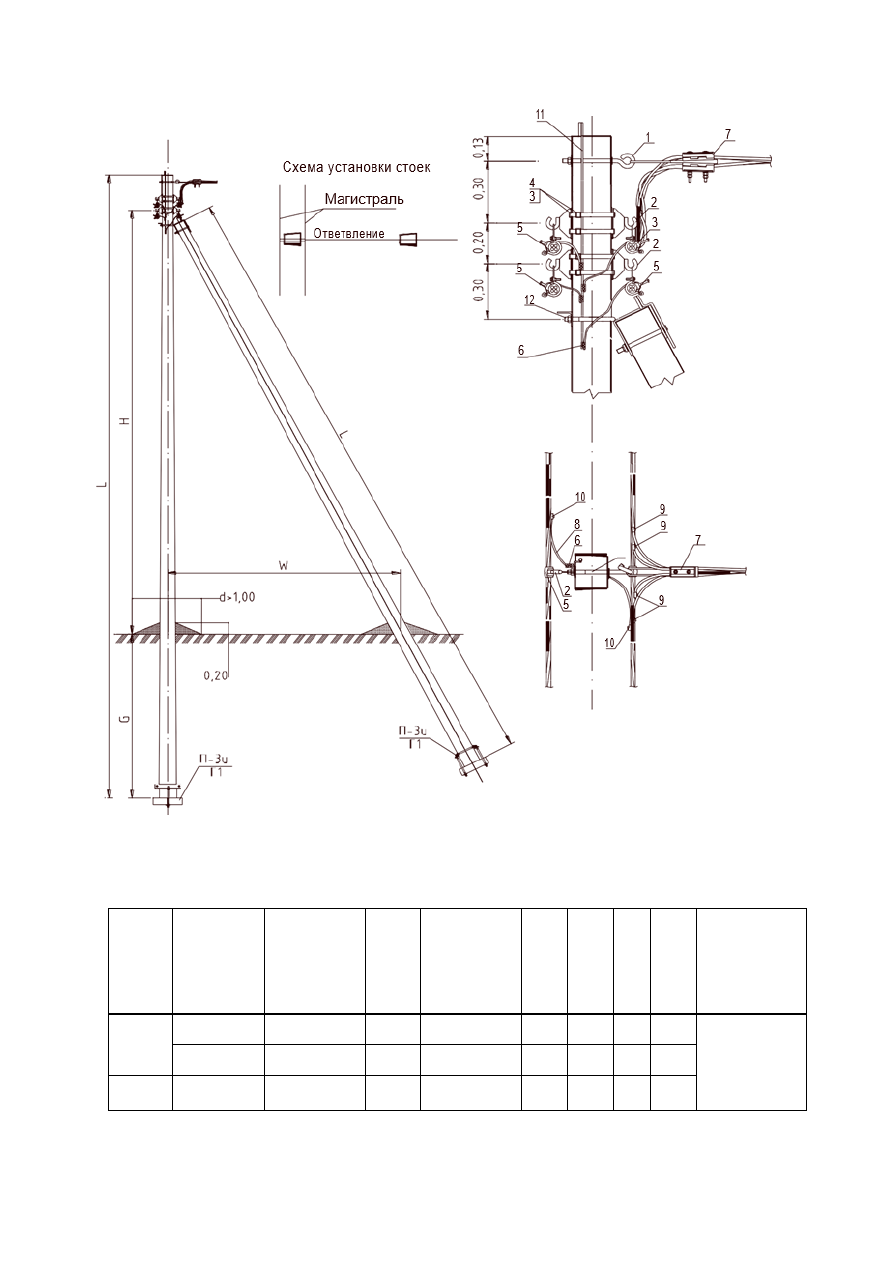

17 сурет - ОА4 тармақталу анкерлі тӛрт тізбекті тіректер және жоғары ПОА8 – тӛрт

тармақты орындау; 44 кесте –



СВ бағандарының ӛлшемдері



Тіректің
түрі



Баған

Есептік ию

кезі, Кн.м

(т.м)



Баға

ндар

дың

саны

П3и кӛтер-
гіш анкерлі
плиталары
және Г1
тұтастырғы
штары саны

L, м  Н, м

G,м

W,м

Примеча

ние



ОА4

СВ105-

3,5

35(3,5)

2

2

10,5  7,57

2,2

3,82  П3и -

кӛтергіш
анкерлі
плита, Г1 -
тұтастырғы
ш

СВ105-5

49,0(5,0)

2

2

10,5  7,57

2,2

3,82

ПОА8  СВ110-

3,6

36(3,5)

2

2

11,0  8,07

2,2

3,94

ҚР ЕЖ 4.04-116-2020





57



45 кесте - ОА4, ПОА8 бір тірекке арматураны таңдау – тӛрт тармақты орындау



Поз.

Атауы

Белгілеуі, түрі

Саны,

дана

Ескертпе

1

Ӛтпелі ілгек

SOT 21.01

1



2

Бұйраланатын ілгек

PD 2.2

1



3

Ілгек

SOT39

6



4

Шентемір таспасы

COT37

9м

5

Ұстатқыш

COT36

6



6

Ұстаушы қысқыш

SO 130.02

4





7



Жерлендіруші қысқыш



SM 2.21



4

Тіректің жерлендіруші сымын
мыс сымымен қосу үшін



8



8 Керме қысқышы

SO 158.1



4

4х(16-25) сым үшін

SO 274S

4х(25-50) сым үшін

SO 234S

4х(50-120) сым үшін



9



Оқшауланбаған мыс сымы



МГ 16



2,0м



ҚР СТ 2283




10




Тармақталу қысқышы

SLIP 22.1




16

95 мм

2

  дейінгі қимасы бар

сымын ажырату үшін



SLIP 32.2

150 мм

2

  дейінгі қимасы бар

сымын ажырату үшін





11



Тармақталу қысқышы



SLIP 22.127



4

Мыс сымын нӛлдік ӛзегімен
қосу үшін

12

Жерлендіруші ӛткізгіш

ЗП6

1





13



Кронштейн

У1



1

СВ 105-3,5 және 5 бағандар
үшін

У4

СВ 110-3,5 бағандар үшін

14

Шентемір белдігі

PER 15

8





Ескертпе  - 22÷24 суреттерде кӛрсетілген  осындай  типті бағандарға орнату үшін қажетті тасымалды

жерлендірулерді және АКШ қосу үшін жиынтықтарды орнату.











ҚР ЕЖ 4.04-116-2020





58






































18 сурет - ОА4 тармақталу анкерлі тӛрт тізбекті тіректер және жоғары ПОА8 – бір

тармақты орындау



 46 кесте – СВ бағандарының ӛлшемдері



Тіректің
түрі

Баған

Есептік ию
кезі, Кн.м
(т.м)

Бағанда
рдың
саны

П3и кӛтергіш
анкерлі
плиталарының
және Г1
тұтастырғышт
арының саны

L, м  Н, м

G,

м

W,

м

Ескертпе



ОА4

СВ105-3,5

35(3,5)

2

2

10,5  7,67  2,2  3,82  П3и -

кӛтергіш-
анкерлі
плитасы, Г1 -
тұтастырғыш

СВ105-5

49,0(5,0)

2

2

10,5  7,67  2,2  3,82

ПОА8  СВ110-3,6

36(3,5)

2

2

11,0  8,17  2,2  3,94
