Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 4

Наименование параметра

Значение

6 Время срабатывания ненаправленных ИО ДЗ (уставка «Направлен. —

Отклͩ), мс, не более

7 Время возврата ненаправленных ИО ДЗ, мс, не более

8 Время срабатывания направленных ИО ДЗ (уставка «Направлен. —

Прямо/Обратноͩ), мс, не более

9 Время возврата направленных ИО ДЗ, мс, не более

2.4.2 Ступени ДЗ от КЗ на землю

2.4.2.1 Ступени ДЗ от КЗ на землю предназначены для защиты линии от КЗ на землю.

Является дополнительной защитой наряду с полноценной ТЗНП, реализованной в данном

устройстве.

2.4.2.2 Пуск ступеней разрешается только при появлении в защищаемой линии тока

нулевой последовательности, а также при фиксации однофазного КЗ селектором фаз. Для

тока нулевой последовательности проверяется выполнение следующих пусковых условий:

3I₀ > 0,2 I_{Ф. МАКС};

(6)

I_{Ф. МАКС} > I_{ТР ДЗ}

(7)

где I_{Ф. МАКС} - максимальный из фазных токов в момент проверки условия;

I_{ТР ДЗ} - ток точной работы ДЗ.

Использование указанного выше пускового органа обеспечивает срабатывание ступе-

ни только при КЗ на землю, предотвращает ложное срабатывание при появлении качаний на

защищаемой линии и предоставляет отстройку от нагрузочного режима. Пусковой орган ра-

ботает автоматически и не требует задания каких-либо уставок.

Коэффициент возврата пускового органа равен 0,95.

В случае срабатывания пускового органа по току нулевой последовательности вводит-

ся в действие селектор фаз, разрешающий пуск защиты при фиксации однофазного КЗ. Вид

КЗ определяется по значению угла между токами обратной и нулевой последовательности:

(

)െ

(͵

)

(8)

где

- вектор тока обратной последовательности;

3I0 - вектор утроенного тока нулевой последоваетльности.

Вид КЗ определяется неравенствами:

െ͸

െ | | - вид А0

(9)

െ | | - вид С0

(10)

െ | | - вид В0

(11)

где Δ - угол, задающий зону неопределенности, в которой классифицировать вид КЗ

не удается из-за погрешностей в расчете угла

; принимается Δ=5.

При попадании угла

в зону неопределенности принимается решение об отсут-

ствии однофазного КЗ.

Состояние органа БК никак не влияет на логику работы ступеней ДЗ от КЗ на землю.

2.4.2.3 ИО ступени контролируют все контуры «фаза-земляͩ. Сопротивление подсчи-

тывается по выражению:

(12)

Где:

- коэффициент компенсации тока нулевой последовательности собственной ЛЭП;

- коэффициент компенсации тока нулевой последовательности параллельной

ЛЭП;

- ток нулевой последовательности собственной ЛЭП;

- ток нулевой последовательности параллельной ЛЭП.

Значения напряжений и токов, используемых при расчете сопротивлений по выраже-

нию (12), приведены в таблице 6.

Таблица 6 - Значения напряжений и токов для расчета сопротивления

Сопротивление петли

Числитель выражения (12)

Знаменатель выражения (12)

Za0

Uа

Zb0

Zc0

Коэффициенты K0 и K0_ПАР рассчитываются автоматически в зависимости от заданного

режима работы параллельной ЛЭП.

Первоначально проверяется положение уставка «ДЗ Общие - Пар.ВЛ заземл.ͩ. В слу-

чае, если выбрана уставка «ДЗ Общие - Пар.ВЛ заземл. - Даͩ, расчет коэффициентов произ-

водится по следующим выражениям:

െ

ሻ

(13)

где

- активные и реактивные сопротивления линии прямой

и нулевой последовательностей соответственно, а

активное и реактивное со-

противление взаимоиндукции нулевой последовательности (задаются уставками в группе

«Параметры линииͩ).

В случае, если выбрана уставка «ДЗ Общие - Пар.ВЛ заземл. - Нетͩ, расчет коэффи-

циента компенсации для тока нулевой последовательности осуществляется по выражению

(14).

Коэффициент компенсации тока нулевой последовательности параллельной линии

зависит от заданной уставки «ДЗ Общие - Комп. парал. ВЛͩ. При заданной уставке «ДЗ Об-

щие - Комп. парал. ВЛ - Отклͩ или в случае не выполнения условий ввода компенсации

взаимоиндукции по уровню тока

, в остальных случаях, при уставке «ДЗ Общие -

Комп. парал. ВЛ - Вклͩ, - по выражению (15):

െ

(14)

(15)

Условия ввода компенсации взаимоиндукции по уровню тока определяются соотно-

шениями (16) и (17):

൒

(16)

െ ͵

(17)

В случае выполнения условий (16) и (17), и заданной уставке «ДЗ Общие - Комп. па-

рал. ВЛ - Вклͩ коэффициент компенсации тока нулевой последовательности параллельной

ЛЭП рассчитывается по выражению (18). В остальных случаях

При правильном задании уставок реальная длина зоны во всех заданных режимах

получается равной или меньшей 0,85 от длины линии.

Для режима, когда параллельная линия отключена и заземлена можно специально

выделить одну из восьми групп уставок, предусмотренных в устройстве. В этой группе необ-

ходимо задать значение уставки «Пар. ВЛ заземл. — Даͩ. В остальных группах уставок мож-

но выставить — «Пар. ВЛ заземл. — Нетͩ. Затем перед вводом ремонтного режима, когда

параллельная ВЛ отключается и заземляется, оперативный персонал должен с помощью

внешнего переключателя ввести в действие специальную группу уставок.

Если оперативное управление группами уставок не предусматривается, а режим «па-

раллельная ВЛ отключена и заземленаͩ возможен, то необходимо задать «Пар. ВЛ за-

земл. —Даͩ.

2.4.2.4 Для всех используемых в составе устройства ступеней ДЗ от КЗ на землю

предусмотрена возможность ввода направленности, которая задается уставкой «Направ-

лен.ͩ. Предусмотрен выбор направленности характеристики срабатывания реле сопротив-

ления: в прямом направлении («Направлен. - Прямоͩ), обратном направлении («Направлен.

- Обратноͩ). Ввод указанной уставки обеспечивает строгую направленность выбранной сту-

пени в заданном направлении.

Ввод направленности реле сопротивления осуществляется отдельным органом

направления мощности, включенным на фазные токи и междуфазные напряжения. Характе-

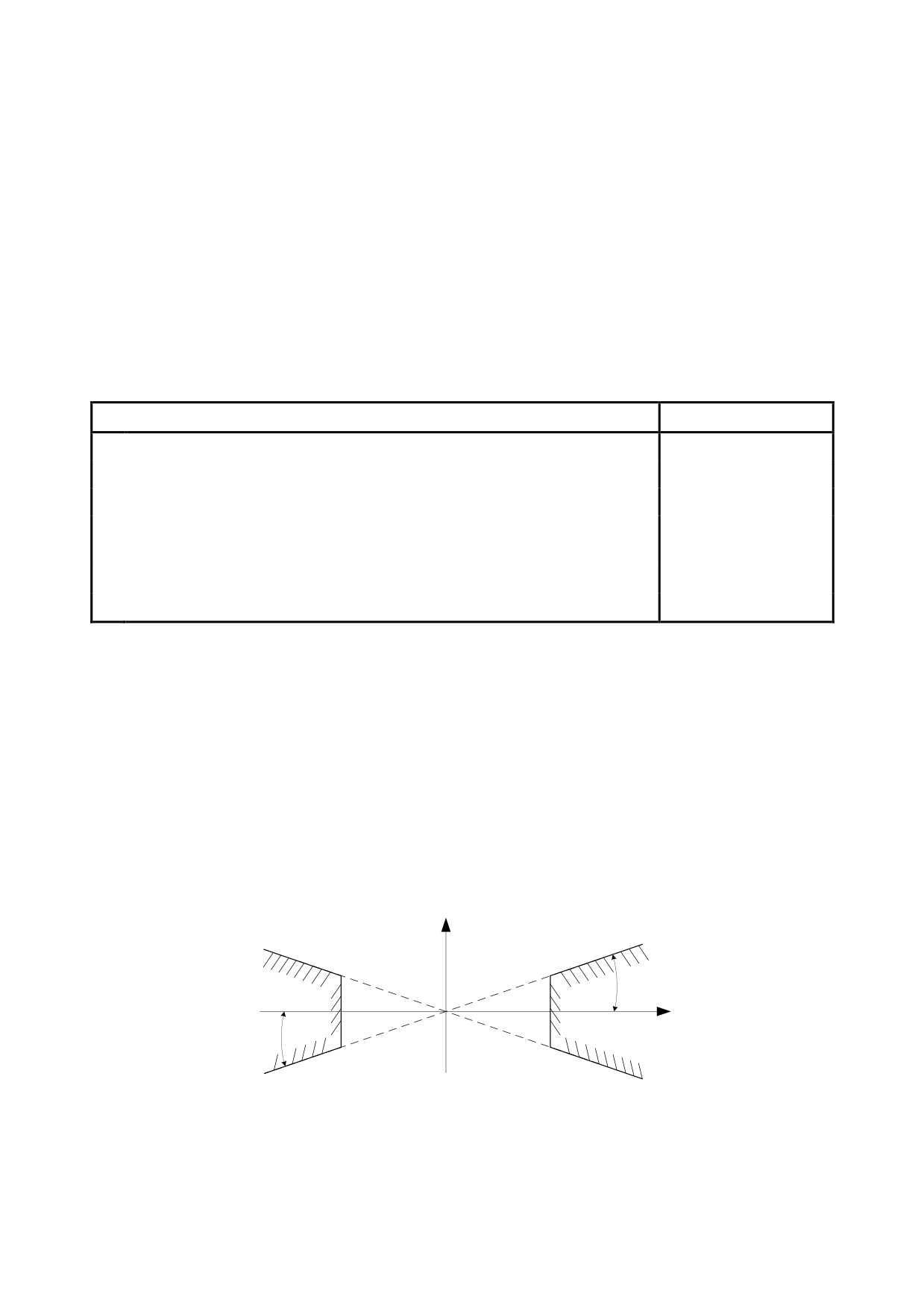

ристика ОНМ (см. рисунок 14) ограничена двумя лучами, выходящими из начала координат.

Углы наклона характеристики задаются уставками «ДЗ Общие - 1-фз, град.ͩ и «ДЗ Общие -

2-фз, град.ͩ. При снижении фазного напряжения ниже 5 В ОНМ переключается на контроль

направления мощности нулевой последовательности (см. п. 2.5.2).

jХ

ϕ1_ФЗ

Z_ЗАМ

ϕ2_ФЗ

Z_ЗАМ

ϕ1_ФЗ

б) - ОНМ в направлении «Обратноͩ

а) - ОНМ в направлении «Прямоͩ

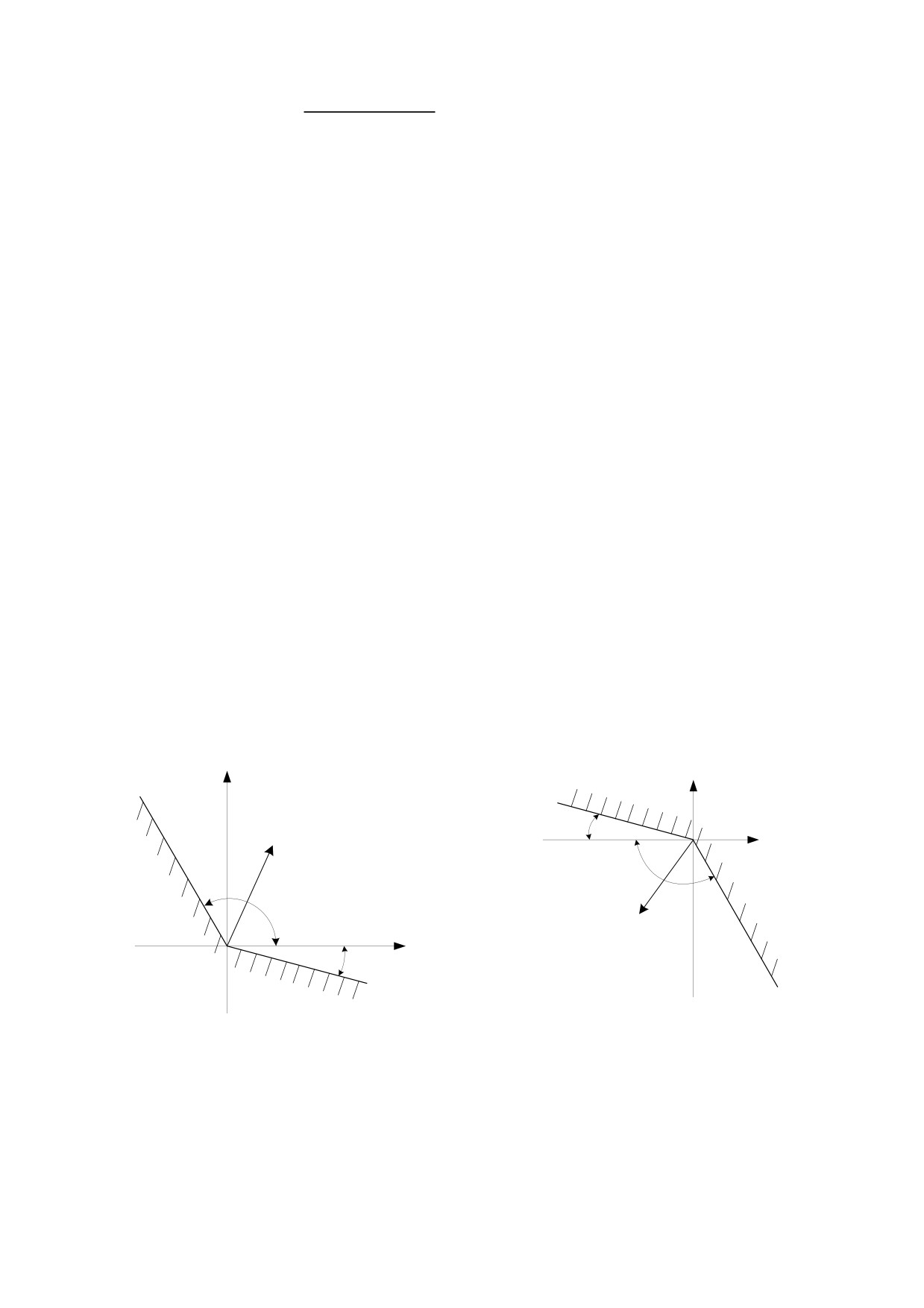

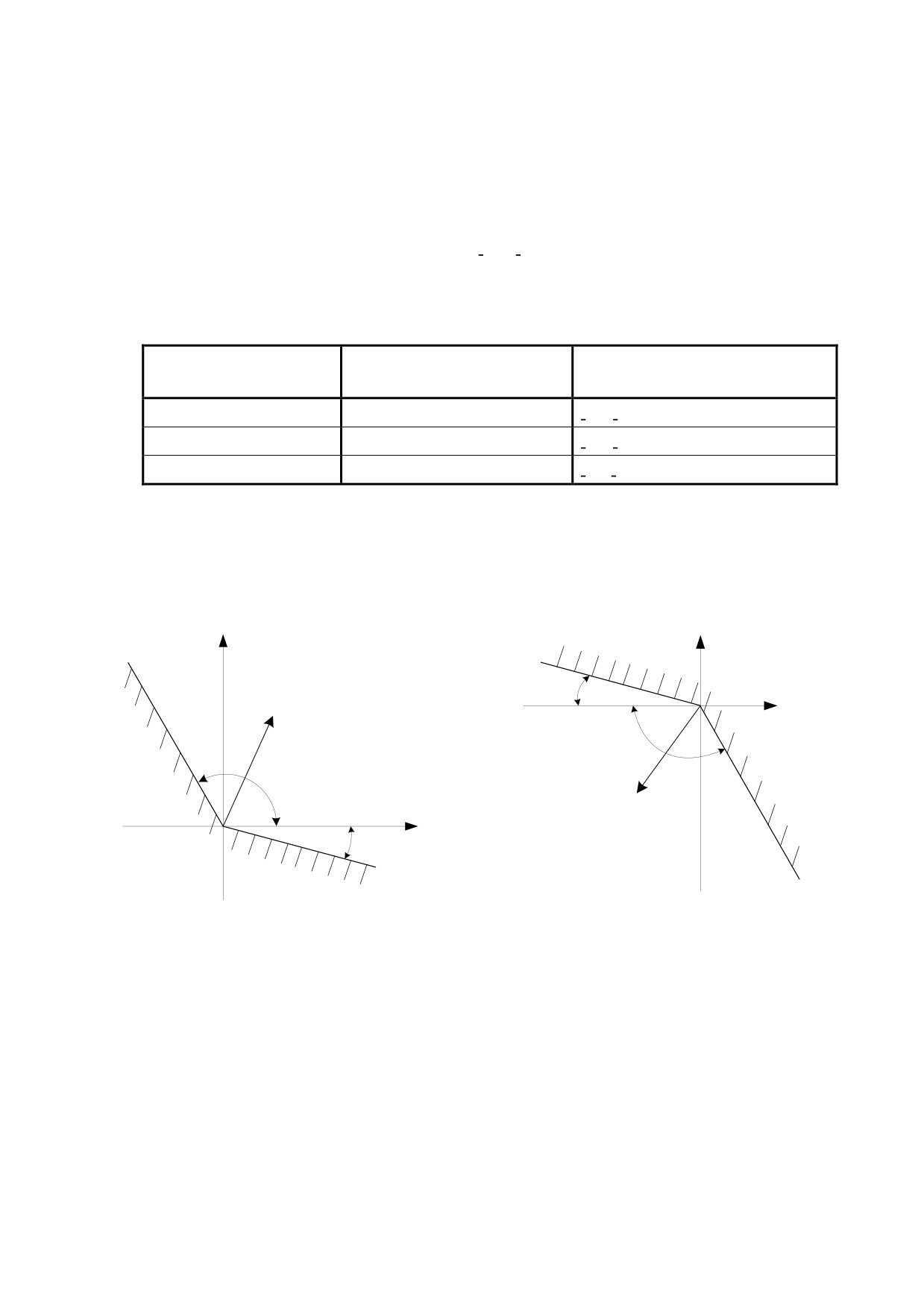

Рисунок 14 - Характеристика органа направления мощности для ступеней ДЗ от КЗ на землю

2.4.2.5 Характеристики срабатывания ИО ДЗ ФЗ изображены на рисунке 15.

jХ

Z_ЛИН

jХ

Z_ЛИН

X_ФЗ

Х_ФЗ

ϕл

-Rп_ФЗ

ϕл

ϕ2_ФЗ

Rп_ФЗ

ϕ1_ФЗ

-Х_ФЗ

б) - направленная характеристика срабаты-

а) - ненаправленная характеристика сраба-

вания РС ДЗ от КЗ на землю при заданной

тывания РС ДЗ от КЗ на землю

уставке «Направлен. - Прямоͩ

jХ

Z_ЛИН

ϕ1

ФЗ

-Rп_ФЗ

X_ФЗ

ϕ2_ФЗ

ϕл

-Rп_ФЗ

-X_ФЗ

Rп_ФЗ R

Z_ЛИН

-0,1‧X_ФЗ

в) - направленная характеристика срабаты-

г) - направленная характеристика срабатыва-

вания РС ДЗ от КЗ на землю при заданной

ния РС ДЗ от КЗ на землю с охватом начала ко-

уставке «Направлен. - Обратноͩ

ординат при уставке «Направлен. - Прямоͩ

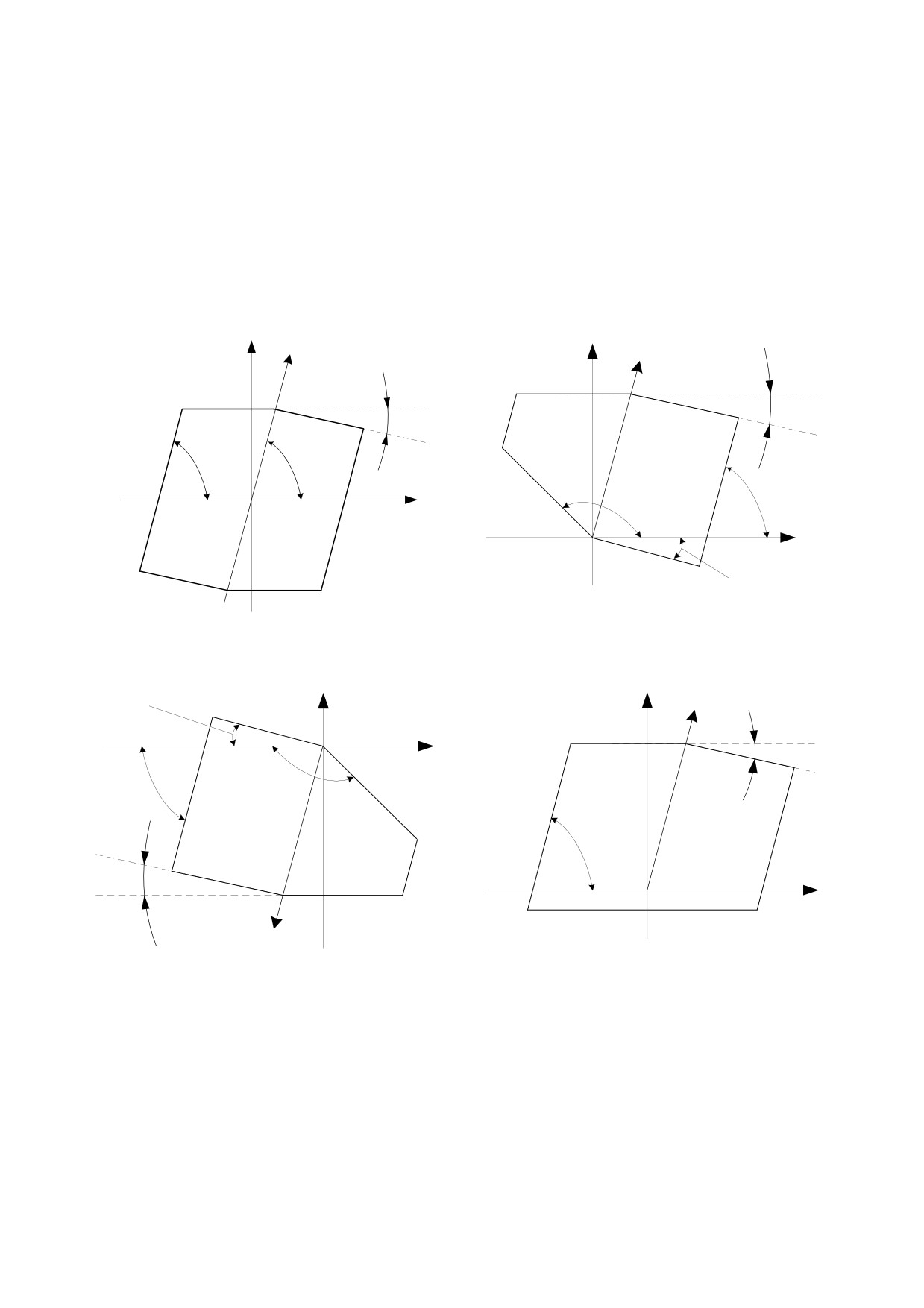

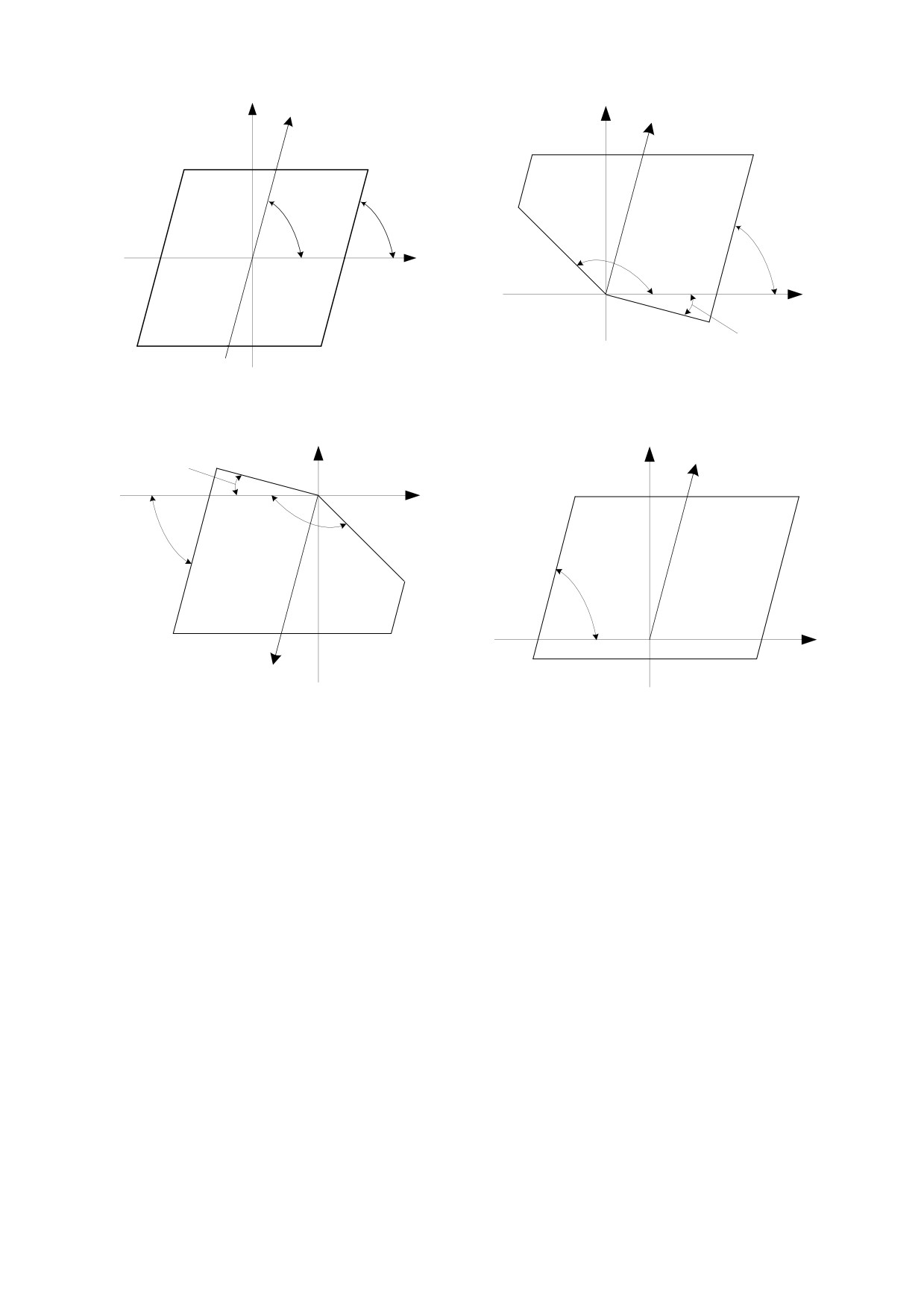

Рисунок 15 - Характеристики срабатывания реле сопротивления ДЗ от КЗ на землю

Характеристика определяется уставками:

«Х_ФЗͩ - координата по оси Х верхней границы характеристики;

«R_{П ФЗ}ͩ - координата по оси R пересечения правой границы характеристики с осью R;

« л, градͩ - угол наклона правой границы.

2.4.2.6 Для исключения неселективного действия ступени ДЗ при КЗ в начале смежной

линии с большим переходным сопротивлением и наличием составляющей нагрузочного ре-

жима верхняя граница характеристики срабатывания ИО ДЗ ФЗ выполнена адаптивной. Ра-

бота алгоритма реализуется автоматически и не требует задания дополнительных уставок.

2.4.2.7 В устройстве предусмотрена возможность подхвата сигнала пуска первой сту-

пени ДЗ-1 ФЗ от РС с направленной характеристикой с охватом начала координат (см. рису-

нок 15). Указанное реализуется путем задания уставки «Ввод охв.при КЗ - Вклͩ. Ввод рас-

сматриваемой уставки повышает надежность действия защиты при близких однофазных КЗ

через переходное сопротивление.

2.4.2.8 Имеется возможность ввести запрет АПВ при срабатывании ДЗ-1 ФЗ. Это осу-

ществляется с помощью уставки «Запрет АПВͩ.

2.4.2.9 На рисунке 16 приведена функционально-логическая схема РС ступеней ДЗ ФЗ.

Функционально-логические схемы блоков ДЗ-1 ФЗ и ДЗ-2(3) ФЗ изображены на рисунках 17 и 18.

I2, 3I0

ПО

Селектор: КЗ A0

I_{AN В1}+I_{AN В2}

ИО

ОНМ пр. AN

U_AN

Направл.

Прямо

I_{AN В1}+I_{AN В2}

Обратно

ИО

ОНМ обр. AN

U_AN

«1ͩ

Ненапр.

I_{AN В1}+I_{AN В2}

ИО

Zan<

U_AN

Xфз_дз-1, Rфз_дз-1, ненапр. хар-ка

Сраб. РС ДЗ-1 ФЗ по

петле AN (ненапр.)

I_{AN В1}+I_{AN В2}

Сраб. РС ДЗ-1 ФЗ по

ИО

Zan<

U_AN

петле AN (напр.)

Направл.

Ввод охв.при КЗ

Xфз_дз-1, Rфз_дз-1, напр.прямо с охв.

Прямо

Откл

I_{AN В1}+I_{AN В2}

Обратно

ИО

Zan<

Вкл

U_AN

Ненапр.

Xфз_дз-1, Rфз_дз-1, напр.обратно с охв.

Пуск ДЗ-1ФЗ

Аналогичная схема для петли BN

Аналогичная схема для петли CN

а) - функционально-логическая схема РС ДЗ-1 ФЗ

Сраб. РС ДЗ-1(2,3) ФЗ по

IAN В1+IAN В2

петле AN (ненапр.)

РС ДЗ-1(2) ФЗ

ИО

ОНМ пр. AN

UAN

Направл.

Прямо

(ненапр.)

Сраб. РС ДЗ-1(2,3) ФЗ

IAN В1+IAN В2

Обратно

ИО

ОНМ обр. AN

Сраб. РС ДЗ-2 ФЗ по

по петле BN (ненапр.)

UAN

«1ͩ

Ненапр.

петле AN (напр.)

Сраб. РС ДЗ-1(2,3) ФЗ

IAN В1+IAN В2

ИО

Zan<

по петле CN (ненапр.)

UAN

Сраб. РС ДЗ-2 ФЗ по

Xфз_дз-2, Rфз_дз-2, ненапр. хар-ка

петле AN (ненапр.)

I2, 3I0

Сраб. РС ДЗ-1(2,3) ФЗ

ПО

Селектор: КЗ A0

по петле AN (напр.)

РС ДЗ-1(2) ФЗ

(напр.)

Аналогичная схема для петли BN

Сраб. РС ДЗ-1(2,3) ФЗ

по петле BN (напр.)

Аналогичная схема для петли CN

Сраб. РС ДЗ-1(2,3) ФЗ

по петле CN (напр.)

б) - функционально-логическая схема

в) - общая функционально-логическая схема

РС ДЗ-2(3) ФЗ

РС ДЗ ФЗ

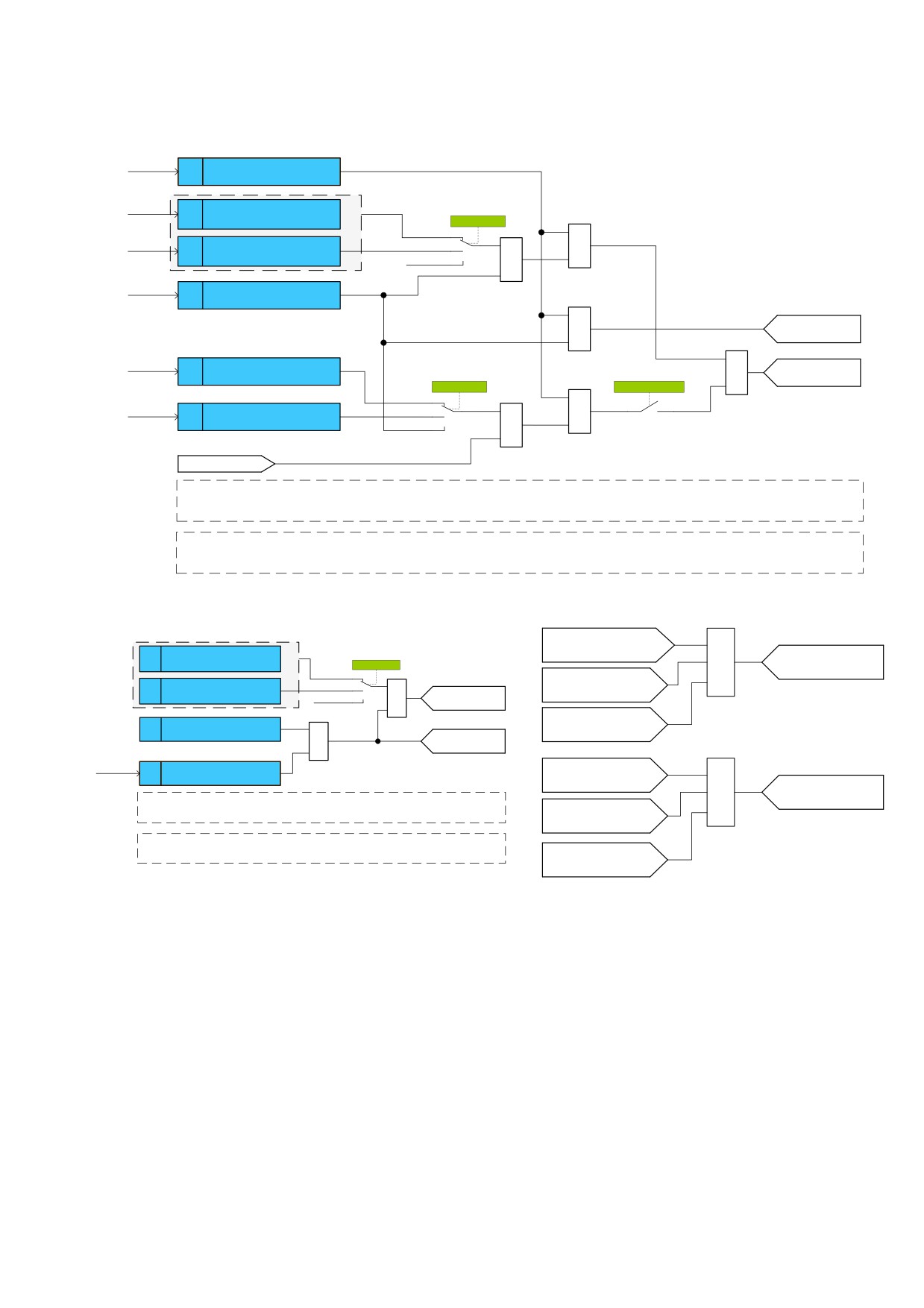

Рисунок 16 - Функционально-логическая схема РС ступени ДЗ ФЗ

РС ДЗ-1 ФЗ (напр.)

Пуск ДЗ-1 ФЗ

Функция ДЗ-1 ФЗ

3I0_ВЛ

Откл

ИО

3I0 > 0.2 I_{Ф. MAX}

Ia,Ib,Ic

Вкл

Параметры ТН -

Сраб. ДЗ-1 ФЗ

TДЗ-1 ФЗ

Ia,Ib,Ic

Установка ТН

ИО

Ф. MAX > IТ.Р. ДЗ

Блокир.от

Линия

БНН

«0ͩ

Откл

20мс

Шины

БНН-б

«1ͩ

БНН-м

Запрет АПВ

БНН-м

Откл

Запрет АПВ от

Вкл

ДЗ-1 ФЗ

Вывод ДЗ-1 ФЗ

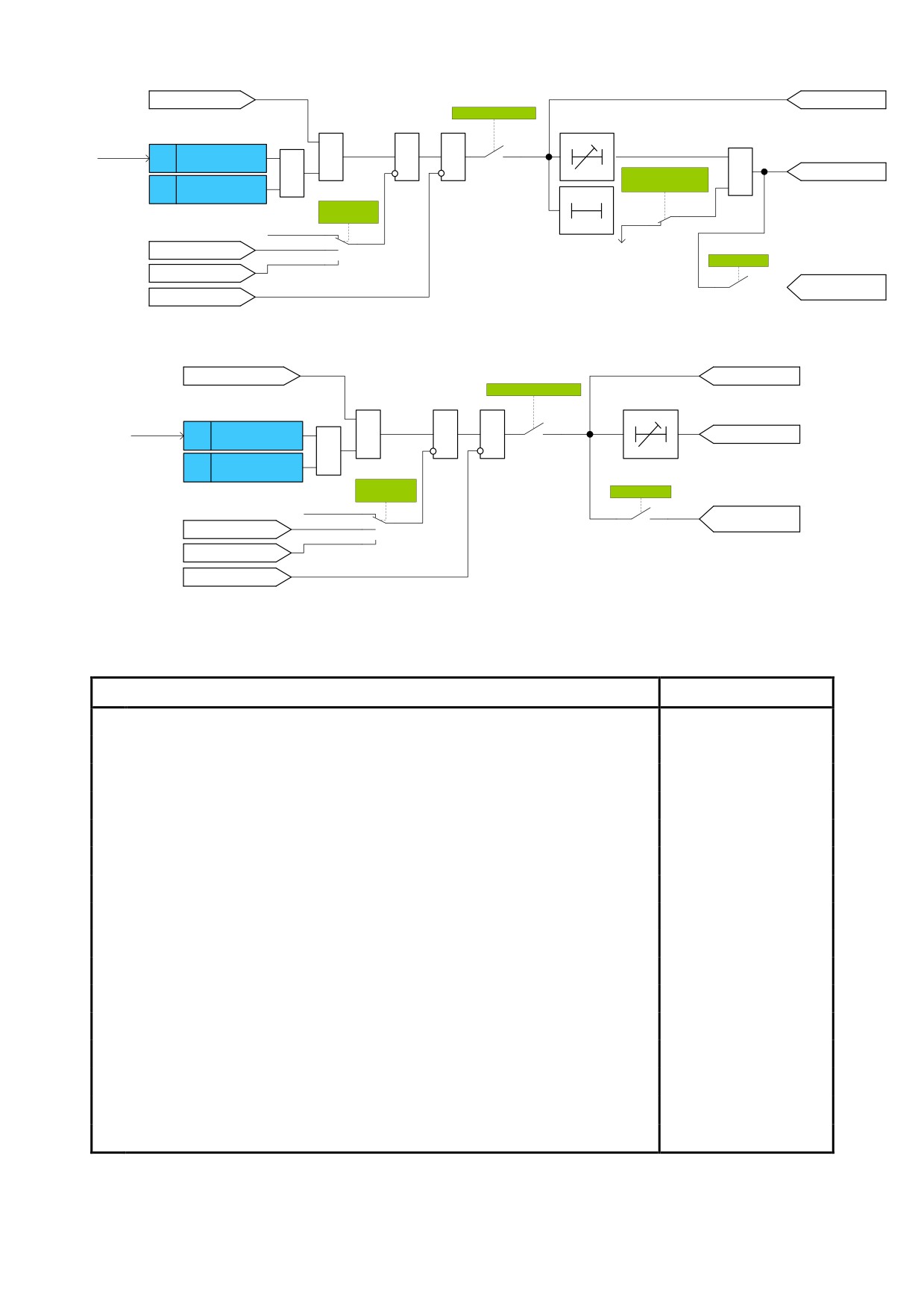

Рисунок 17 - Функционально-логическая схема блока ДЗ-1 ФЗ

РС ДЗ-2(3) ФЗ (напр.)

Пуск ДЗ-2(3) ФЗ

Функция ДЗ-2(3) ФЗ

3I0_ВЛ

Откл

ИО

3I0 > 0.2 I_{Ф. MAX}

Сраб. ДЗ-2(3) ФЗ

Ia,Ib,Ic

Вкл

TДЗ-2(3) ФЗ

Ia,Ib,Ic

ИО

Ф. MAX > IТ.Р. ДЗ

Блокир.от

Запрет АПВ

БНН

«0ͩ

Откл

Запрет АПВ от

БНН-б

Вкл

ДЗ-2(3) ФЗ

БНН-б

БНН-м

Вывод ДЗ-2(3) ФЗ

Рисунок 18 - Функционально-логическая схема блока ДЗ-2(3) ФЗ

2.4.2.10 Параметры ступени ДЗ ФЗ приведены в таблице 7.

Таблица 7 - Параметры ступени ДЗ ФЗ

Наименование параметра

Значение

Диапазон уставки по времени, с

0,00 - 30,00

Диапазон уставок по сопротивлениям (вторичные значения):

для «ХфзIномͩ

(по отношению к I_{НОМ ВТ.})

1,00 - 500,00

(при I_НОМ = 1 А, Ом/фазу)

(1,00 - 500,00)

(при I_НОМ = 5 А, Ом/фазу)

(0,20 - 100,00)

для «Rп фзIномͩ

1,00 - 500,00

(при I_НОМ = 1 А, Ом/фазу)

(1,00 - 500,00)

(при I_НОМ = 5 А, Ом/фазу)

(0,20 - 100,00)

Диапазон уставки по углу «φ лͩ, град.:

30 - 89

Дискретность уставок:

по времени, с

0,01

по сопротивлению, Ом/фазу

0,01

Погрешность срабатывания по времени:*

выдержка более 1 с, % от уставки

3

выдержка менее 1 с, мс

25

Время срабатывания ступени (при «Т, с — 0,00ͩ), мс

20 - 60

* Указывается погрешность элемента задержки функциональной схемы устройства.

Полное время срабатывания ступени складывается из времени срабатывания самого ИО сту-

пени, заданной задержки на срабатывание и времени действия выходного реле (составляет

порядка 10 мс)

2.4.3 Ступени ДЗ от междуфазных КЗ

2.4.3.1 ИО ступеней контролируют все контуры «фаза-фазаͩ.

Сопротивления подсчитываются по выражению:

Z_Ф1Ф2 = (U_Ф1 - U_Ф2) / (I_Ф1 - I_Ф2)

(19)

Значения напряжений и токов, используемых при расчете сопротивлений по выраже-

нию (19), приведены в таблице 8.

Таблица 8 - Значения напряжений и токов для расчета сопротивления

Сопротивление петли

Числитель

выражения

Знаменатель

выражения

(Формула 19)

Zab

Ua - Ub

Ia - Ib

Zbc

Ub - Uc

Ib - Ic

Zca

Uc - Ua

Ic - Ia

2.4.3.2 Орган направления мощности (ОНМ).

Направленность реле сопротивления ступеней ДЗ обеспечивается органом направле-

ния мощности, характеристика которого приведена на рисунке 19. ОНМ выполнен в виде

двух лучей, выходящих из начала координат, наклон которых задается уставками «ДЗ Общие

- 1-фф, град.ͩ и «ДЗ Общие - 2-фф, град.ͩ.

jХ

ϕ1_ФФ

Z_ЗАМ

ϕ2_ФФ

Z_ЗАМ

ϕ1_ФФ

б) - ОНМ в направлении «Обратноͩ

а) - ОНМ в направлении «Прямоͩ

Рисунок 19 - Характеристика органа направления мощности

Для обеспечения строгой направленности действия ступеней ДЗ при КЗ вблизи уста-

новки защит используется специальный ОНМ на аварийных составляющих, который вводит-

ся при снижении линейного напряжения ниже 5 В. Данный орган контролирует направление

повреждения и блокирует срабатывание ступеней ДЗ при КЗ «за спинойͩ. ОНМ на аварий-

ных составляющих выполнен таким образом, что обеспечивает правильное определение

направления повреждения при любых видах КЗ (в том числе при близких с просадкой

напряжения). Обеспечивается отсутствие ложных срабатываний ОНМ при КЗ «за спинойͩ

при токах до 20‧Iном.

Единственный режим, в котором возможен отказ ОНМ, - включение на КЗ, в случае

если защита подключена к ТН, который установлен на линии. Но этот недостаток характерен

всем известным способам, работа которых опирается на напряжение предшествующего ре-

жима. Для устранения данного недостатка предусмотрен автоматический перевод РС в не-

направленный режим ступени ДЗ, которая ускоряется при включении выключателя, если за-

дана уставка «Параметры ТН - Установка ТН - Линияͩ. Также предусмотрен принудитель-

ный перевод РС в ненаправленный режим ускоряемой при включении ступени ДЗ при зада-

нии уставки «Уск.при вкл. - Вывод напр.ДЗ - Вклͩ.

По принципу действия ОНМ на аварийных составляющих является импульсным (дей-

ствующим кратковременно), т.к. основывается на расчете аварийных составляющих тока и

напряжения. В случае если аварийный режим сохраняется более 40 мс, то направление близ-

кого КЗ фиксируется и используется до исчезновения признаков повреждения. Наличие такого

подхвата позволяет применять ОНМ совместно с медленнодействующими ступенями ДЗ.

jХ

Z_ЛИН

jХ

Z_ЛИН

X_ФФ

Х_ФФ

ϕ_НАКЛ

ϕл

-Rп_ФФ

ϕл

ϕ2_ФФ

Rп_ФФ R

ϕ1_ФФ

-Х_ФФ

б) - направленная характеристика срабаты-

а) - ненаправленная характеристика сраба-

вания РС ступени ДЗ при заданной уставке

тывания РС ступени ДЗ

«Направлен. - Прямоͩ

ϕ1_ФФ

jХ

Z_ЛИН

ϕ_НАКЛ

-Rп_ФФ

X_ФФ

ϕ2_ФФ

ϕл

ϕ_НАКЛ

-Rп_ФФ

Rп_ФФ R

-X_ФФ

-0,1‧X_ФФ

Z_ЛИН

г) - направленная характеристика срабаты-

в) - направленная характеристика срабаты-

вания РС ступени ДЗ с охватом начала коор-

вания РС ступени ДЗ при заданной уставке

динат при уставке «Направлен. - Прямоͩ

«Направлен. - Обратноͩ

Рисунок 20 - Характеристики срабатывания РС

Совместное использование ИО ДЗ и ОНМ позволяет получить аналог направленного

РС. Использование ОНМ для каждой ступени ДЗ задается независимо с помощью уставки

«Направлен.ͩ. Благодаря этому, возможно использование двух типов РС:

— ненаправленное РС («Направлен. — Отклͩ) - ОНМ для данной ступени никогда не

используется. Характеристика срабатывания ненаправленного РС изображена на

рисунке 20а;

— направленное РС

(«Направлен. — Прямо/Обратноͩ). Предусмотрен выбор

направленности характеристики срабатывания реле сопротивления для каждой ступени ДЗ:

в прямом направлении («Направлен. - Прямоͩ), в обратном направлении («Направлен. -

Обратноͩ). Работа направленного РС обеспечивается путем объединения сигналов сраба-

тывания ненаправленного РС и выбранного ОНМ по «Иͩ. Для первой ступени ДЗ предусмот-

рена возможность ввода подхвата сигнала пуска ДЗ-1 ФФ от направленного РС с охватом

начала координат путем задания уставки «ДЗ-1 ФФ - Ввод охв.при КЗ - Вклͩ (см. п. 2.4.4.6).

Характеристики срабатывания направленных РС изображены на рисунке 20б,в.

2.4.3.3 Параметры ОНМ приведены в таблице 9.

Таблица 9 - Параметры ОНМ

Наименование параметра

Значение

1 Диапазон уставок по углу наклона, град.:

для «ϕ1-ффͩ

0 - 60

для «ϕ2-ффͩ

90 - 150

2 Погрешность определения углов на краях диапазонов, град., не

5

более

3 Время срабатывания, мс, не более

4 Время возврата, мс, не более

2.4.3.4 Отстройка от нагрузки

Отстройка от нагрузочного режима обеспечивается одним измерительным органом

по сопротивлению для всех ступеней дистанционной защиты от междуфазных КЗ. Характе-

ристика ИО для отстройки от нагрузки приведена на рисунке 21.

Отстройка реле сопротивлений всех ступеней ДЗ от междуфазных КЗ от нагрузочного

режима обеспечивается путем объединения по схеме логического «Иͩ сигналов срабатыва-

ния ИО РС с учетом заданной направленности и ИО по сопротивлению нагрузки.

Характеристика рассматриваемого ИО имеет следующие параметры:

«_НАГР.ͩ - угол сектора для отстройки от нагрузочного режима;

«R_НАГРͩ - координата по оси R границы характеристики отстройки от нагрузочного ре-

жима.

jХ

ϕ_НАГР

-R

НАГР

ϕ_НАГР

Рисунок 21 - Характеристика ИО по сопротивлению для отстройки от нагрузочного режима

2.4.3.5 Для исключения ложного срабатывания ступеней ДЗ при возникновении ре-

жима качаний предусмотрен пуск от БК.

2.4.3.6 Параметры ИО по сопротивлению для отстройки от нагрузки приведены в таб-

лице 10.

Таблица 10 - Параметры ИО по сопротивлению для отстройки от нагрузки

Наименование параметра

Значение

1 Диапазон уставок по сопротивлению (вторичные значения):

для «RнагрIномͩ

(по отношению к I_{НОМ ВТ.})

1,00 - 500,00

(при I_НОМ = 1 А, Ом/фазу)

(1,00 - 500,00)

(при I_НОМ = 5 А, Ом/фазу)

(0,20 - 100,00)

2 Диапазон уставок по углу сектора, град.:

5 - 60

3 Дискретность уставок:

по сопротивлению, Ом/фазу

0,01

2.4.4 Первая ступень ДЗ от междуфазных КЗ (ДЗ-1 ФФ)

2.4.4.1 Ступень предназначена для защиты большей части линии от междуфазных КЗ.

2.4.4.2 Характеристики срабатывания ИО ДЗ-1 ФФ аналогичны характеристикам на ри-

сунке 20.

Характеристика определяется уставками:

«Х_ФФͩ - координата по оси Х пересечения верхней границы характеристики с прямой

сопротивления линии;

«R_{П ФФ}ͩ - координата по оси R пересечения правой границы характеристики с осью R;

«лͩ - характеристический угол линии (этот же угол определяет наклон правой гра-

ницы характеристики);

«накл.ͩ - угол наклона верхней и нижней границы характеристики;

«Направлен.ͩ — определяет направление действия ступени. В случае выбора уставки

«Направлен. - Отклͩ, принимается ненаправленная характеристика реле сопротивления.

При выборе рассматриваемой уставки «Прямоͩ или «Обратноͩ, характеристика реле сопро-

тивления будет прямонаправленной или обратно направленной соответственно.

2.4.4.3 Для исключения неселективного действия ступени ДЗ-1 ФФ при КЗ в начале

смежной линии с большим переходным сопротивлением используется наклон верхней гра-

ницы характеристики срабатывания ИО ДЗ-1 ФФ, который задается уставкой «накл.,градͩ.

2.4.4.4 Для обеспечения строгой направленности действия ступени используется

ОНМ. В случае необходимости (например, при снятии полной характеристики срабатывания

ИО) можно вывести его из действия с помощью уставки «ДЗ-1 ФФ - Направлен.ͩ. Но в штат-

ном режиме выводить ОНМ для первой ступени ДЗ категорически не рекомендуется, т.к. это

может вызвать неселективное действие.

Направление действия ОНМ автоматически меняется в зависимости от значения

уставки «Направлен.ͩ: если задано «Прямоͩ, то ОНМ разрешает пуск при направлении мощ-

ности от шин к линии, «Обратноͩ — соответственно от линии к шинам.

2.4.4.5 Ступень выполнена с контролем БК. Возможен пуск от сигнала ввода быстродей-

ствующих защит (БК-б), обеспечивающего кратковременный ввод, либо от сигнала ввода мед-

леннодействующих защит (БК-м), либо от сигнала пускового органа БК по приращению сопро-

тивления (БК-Z). Контролируемый сигнал задается с помощью уставки «ДЗ-1 ФФ - Пуск от УБКͩ.

Если междуфазное КЗ произошло в зоне действия ДЗ-1 ФФ и при этом в течение вре-

мени ввода сработали направленное РС ДЗ-2 с охватом начала координат, то пусковой сиг-

нал от БК подхватывается и удерживается даже после истечения времени ввода. Возврат

защиты происходит только после возврата ИО хотя бы одной из ступеней ДЗ-1 ФФ или ДЗ-2.

2.4.4.6 Для повышения надежности действия при близких трехфазных КЗ предусмотрен

подхват срабатывания РС ДЗ-1 ФФ от направленного РС ДЗ-2 с охватом начала координат. В этом

содержание .. 2 3 4 5 ..
