Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 3
них. На практике могут встречаться 12 типов схем соединения (см. Приложение Н). Схемы
меняются в зависимости от:
— выбранной в качестве начала фазы (маркируется «Нͩ);
— порядка соединения фаз в треугольнике;
— согласного или встречного соединения обмоток «треугольникаͩ по отношению к
«звездеͩ (при этом соответствующие векторы напряжений совпадают по направлению, либо
находятся в противофазе).
В зависимости от схемы соединения «треугольникаͩ для расчета напряжений UБНН-И и
UБНН-Ф используются различные расчетные выражения, учитывающие, в том числе, подве-
денный к устройству вывод ТН - «Иͩ или «Фͩ, когда к устройству подключены только 2 кана-
ла напряжения «разомкнутого треугольникаͩ.
На выбор используемого расчетного выражения оказывает влияние, применяемое в
энергосистеме чередование фаз. Для учета этой особенности приводятся две таблицы: для
прямого и обратного чередования фаз. Особенности подключения цепей напряжения к
устройству при обратном чередовании фаз описываются в п. 2.16.
Для функционирования данной части БНН необходимо задать соответствующие
уставки в группе «Параметры ТНͩ. Достаточно найти по таблице Н. 1 (при прямом чередо-
вании фаз) или таблице Н. 2 (при обратном чередовании фаз) схему соединения обмотки
«треугольникаͩ (уставка «Схема ТНͩ), задать количество используемых каналов напряжения
«разомкнутого треугольникаͩ - 2 или 3 (уставка «Каналы Δͩ), при использовании 2 каналов
задать вывод ТН («Иͩ или «Фͩ). Также необходимо задать уставку по напряжению срабаты-
вания UБНН, для которой в большинстве случаев принимается значение 10 В. Таблицы при-
ведены в Приложение Н.
2.2.4 Контроль отключения автомата ТН
Для осуществления контроля состояния автомата ТН используются его блок-контакты,
сигнал с которых подается на дискретный вход с функцией «Автомат ТНͩ.
Введена задержка на снятие блокировки ступеней защит при включении автомата ТН.
Это сделано для отстройки от кратковременных несимметрий, возникающих при неодно-
временном замыкании силовых контактов автомата. Время задержки равно 150 мс.
Имеется возможность заводить как нормально замкнутые так и нормально разомкну-
тые блок-контакты автомата ТН. Тип используемого блок-контакта автомата ТН определяется
уставкой программируемого входа
«Актив. уровеньͩ в группе
«Уставки -
Конфигурирование - Входыͩ.
22
Ввод фиксации
неиспр. ТН
t
Автомат ТН
БНН-б
150мс
Контроль U1
248
251
t
U1
ИО U1 <
Контроль
БНН-б
U1контр.
I1макс.
5мс
253
t
&
1
БНН-м
I1/Iном
ИО
I1 >
S
T
249
Контроль
50мс
Q
I1макс/Iном.
I1мин.
R
Функция КЦН
1
t
254
Откл
БНН-м
I1/Iном
ИО
I1 >
Вкл
Тнеиспр.
I1мин/Iном.
Контроль U2
Неиспр. ТН
252
t
&
247
U2
T
ИО U2 >
S
&
Функция КЦН
1
t
U2контр.
5мс
Q
&
Сигнал
Контроль 3U0
R
S
T
Откл
неисправн. ТН
255
t
Q
Вкл
10 с
3U0
ИО
3U0 >
R
5мс
t=50 мс
&
3U0контр.
Контроль I0/I1
256
Обрыв нуля
I0/I1
ИО
I0
1
&
261
Обрыв нуля
I1
>
t
T
Блок.
1
Контроль I2/I1
S
I0/I1контр.
Q
257
50мс
R
Сигн.
I2/I1
I2
ИО
I1
>
I2/I1контр.
ИО БНН
Каналы Δ
Вывод Δ
250
t
t=50 мс
&
2
И
T
S
T
U
БНН-И
1
S
&
ИО UБНН-И >
5мс
Q
Q
Uбнн
3
Ф
R
R
Установка ТН
UБНН-Ф
2
Функция КЦН
1
ИО UБНН-Ф >
&
Шины
3
Откл
Контр. Uф<
Uбнн
t
Вкл
Линия
Контроль
&
U1возвр
50мс
258
U1
ИО U1 >
U1возвр.
Контроль 3U0_N
259
t
3U0
ИО
3U0 >
3U0контр.N
5мс
&
Контроль U2_N
S
T
260
t
Q
U2
R
ИО U2 >
50мс
&
U2контр.N
t
50мс
Пуск ступени ДЗ
или ТЗНП
РПО

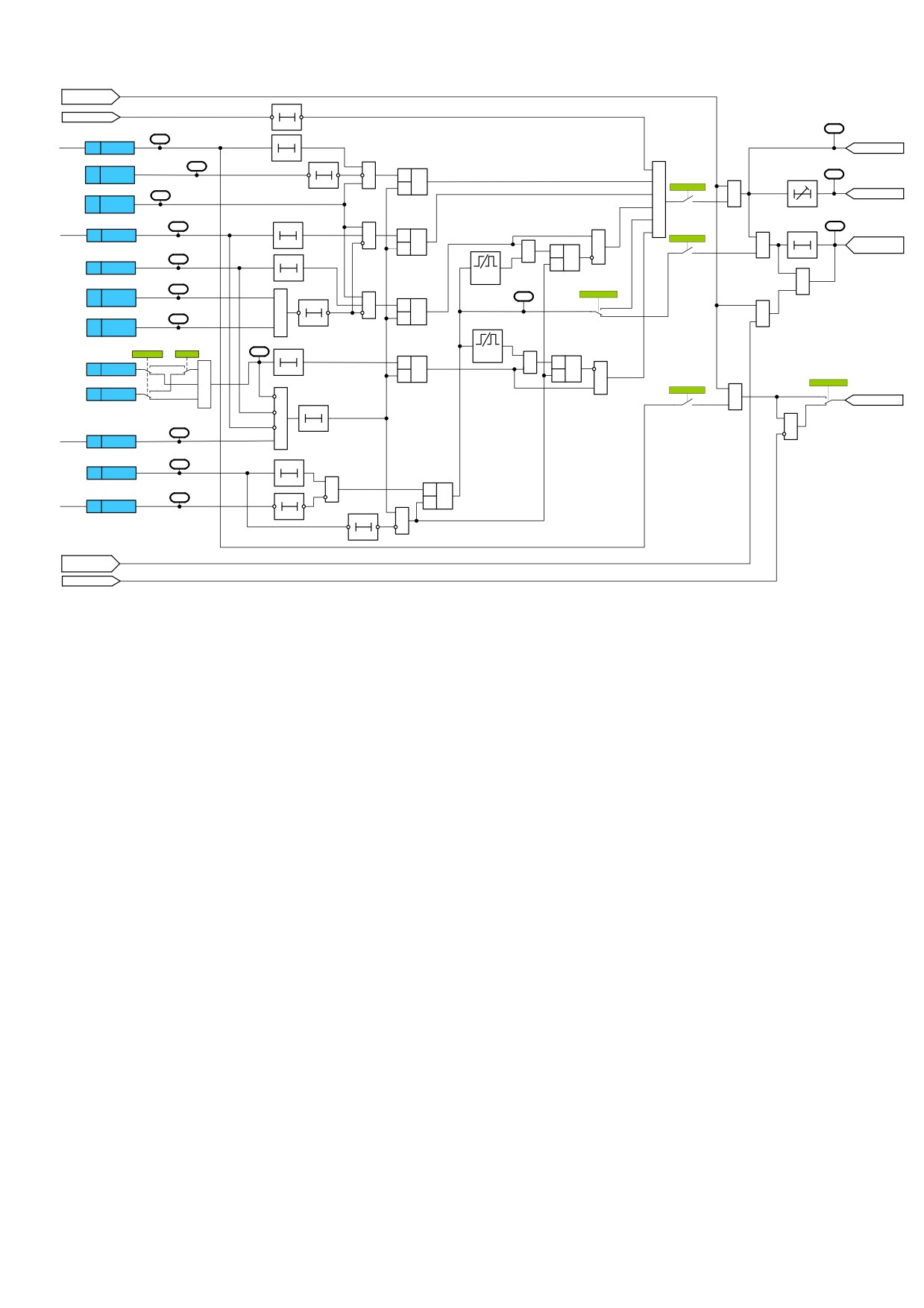

Рисунок 8 - Функционально-логическая схема блока выявления неисправностей
в цепях ТН
2.2.5 Контроль просадки фазных напряжений
Критерий предназначен для выявления неисправностей в цепях ТН при полном от-
ключении цепей напряжения как автоматами во вторичных цепях, так и разъединителем со
стороны ВН.
Критерий контролирует снижение напряжения прямой последовательности U1 менее
уставки «U1контр., Вͩ, рекомендуемое значение 5 В. При этом дополнительно контролиру-
ются следующие параметры:
- протекание минимального тока I1 присоединения заданного уставкой
«I1мин./Iном.ͩ, позволяет отличить обрыв цепей напряжения от пропадания напряжения на
самом присоединении (например отключение вышестоящего выключателя);
- отсутствие максимального тока I1 заданного уставкой «I1макс./Iном.ͩ, необходимо
для отстройки от просадки напряжения при близком трехфазном коротком замыкании в си-
ловой цепи присоединения.
Кроме указанного, при срабатывании минимального ИО напряжения прямой последова-
тельности формируется сигнал «Контр.Uфͩ, который действует на блокировку третьей, четвер-
той и пятой ступени ДЗ при задании пуска указанных ступеней без контроля БК (см. п.2.4.6.5). В
случае, если задана уставка «Параметры ТН - Основной ТН - Линияͩ, то сигнал «Контр.Uфͩ не
формируется при отключенном положении выключателя (контроль сигнала РПО). При подклю-
чении защищаемой линии к распределительному устройству через два выключателя, сигнал
«Контр.Uфͩ блокируется при фиксации сигналов РПО от обоих выключателей.
23
2.2.6 Контроль нарушения симметрии вторичного напряжения
Критерий предназначен для выявления неисправностей с цепях ТН при несимметричных
повреждениях во вторичных цепях, а также при отключении одной или двух фаз со стороны ВН.
Фиксация нарушения симметрии вторичного напряжения осуществляется при превы-
шении напряжения обратной U2 и нулевой последовательности 3U0 задаваемых уставок
«U2контр., Вͩ и «3U0контр., Вͩ. Рекомендуемые значения для уставок «U2контр., Вͩ и
«3U0контр., Вͩ - 15 В и 45 В соответственно. При этом дополнительно контролируются сле-
дующие параметры:
- контроль отсутствия токов обратной и нулевой последовательности - значения за-
даются уставками «I2/I1контр.ͩ и «I0/I1контр.ͩ, позволяет отличать повреждения в цепях
напряжения от несимметрии возникшей в силовой цепи присоединения, например при КЗ
или неполнофазном режиме. Рекомендуемые значения уставок
«I2/I1контр.ͩ и
«I0/I1контр.ͩ - 0,2 о.е.;
- протекание минимального тока присоединения заданного уставкой «I1мин./Iном.ͩ.
2.2.7 Контроль обрыва нуля
Контроль обрыва нуля «звездыͩ осуществляется путем фиксации смещения нейтрали
«звездыͩ без изменения соотношения векторов линейных напряжений. В этом случае воз-
никает напряжение нулевой последовательности
3U0, контролируемое уставкой
«3U0контр.N, Вͩ (рекомендуемое значение 30 В) и отсутствует напряжение обратной по-
следовательности U2, задаваемое уставкой «U2контр.N, Вͩ, (рекомендуемое значение 5 В).
Предусмотрено действие данного сигнала на блокировку - уставка «Обрыв нуляͩ в положе-
ние «Блок.ͩ, либо только на сигнализацию - положение уставки «Сигн.ͩ.
Для корректной работы данной функции необходимо создать несимметрию нагрузки
«звездыͩ ТН путем подключения к одному из входов фазного напряжения (например вход UА)
устройства догрузочного резистора сопротивлением 50-100 кОм и мощностью не менее 1 Вт.
2.2.8 Условия возврата БНН
Возврат БНН осуществляется автоматически при восстановлении напряжений «зве-
дыͩ и «разомкнутого треугольникаͩ ТН. Цепи напряжения ТН считаются восстановленными,
если будут выполнены следующие условия:
- напряжение прямой последовательности превышает уставку «U1возвр., Вͩ. Реко-
мендуемое значение уставки 45 В;
- отсутствует срабатывание ИО напряжения небаланса UБНН;
- отсутствует срабатывание ИО напряжения обратной последовательности U2;
- отсутствует срабатывание ИО напряжения нулевой последовательности 3U0.
2.2.9 Функционально-логическая схема блока выявления неисправностей в цепях ТН
изображена на рисунке 8.
2.2.10 Параметры блока выявления неисправностей в цепях переменного напряже-
ния приведены в таблице 3.
24
Таблица 3 - Параметры блока БНН
Наименование параметра
Значение
1
Диапазон уставок по току, о.е.:
для «I1мин./Iномͩ (по отношению к IНОМ ВТ.)
0,04 - 30,00
для «I1макс./Iномͩ
0,1 - 30,00
для «I0/I1контр.ͩ
0,05 - 1,00
для «I2/I1контр.ͩ
0,05 - 1,00
2
Дискретность уставок по току
0,01
3
Диапазон уставок по напряжению, В
для «Uбннͩ
3,0 - 80,0
для «U1контр.ͩ
3,0 - 80,0
для «U1возвр.ͩ
5,0 - 100,0
для «U2контр.ͩ
5,0 - 100,0
для «3U0контр.ͩ
15,0 - 100,0
для «U2контр.Nͩ
3,0 - 80,0
для «3U0контр.Nͩ
15,0 - 100,0
4
Дискретность уставок по напряжению
0,1
5
Диапазон уставок по времени, с
для «Т неиспр.ͩ
0,00 - 99,99
6
Дискретность уставок по времени, с
0,01
7
Основная погрешность, от уставок, %
по току
3
по напряжению:
3
по времени:
выдержка более 1 с, от уставки, %
3
выдержка менее 1 с, мс
25
8
Время срабатывания БНН при обрыве одной, двух или трех фаз «звез-
дыͩ или при КЗ во вторичных цепях трансформатора напряжения при
0,02
предварительном подведении симметричного напряжения, равного 57
В, на входы «звездыͩ, с:
2.2.11 Контроль цепей линейного трансформатора напряжения
Функция контроля неисправности ШОН вводится уставкой «Параметры ТН - Кон-
троль ШОНͩ.
Неисправность цепей ШОН (или ТН на линии) определяется по срабатыванию реле
минимального напряжения на линии, срабатыванию реле максимального напряжения шин и
наличию сигнала РПВ.
При введении указанной функции и возникновении неисправности цепей ШОН подается
воздействие на сигнализацию устройства (активация программируемой точки «Сигналͩ), выво-
дится сообщение о неисправности на индикаторе лицевой панели устройства: «Неиспр. ШОНͩ,
блокируется командное включение выключателя, а также АПВ с контролем напряжения.
Устройством предусматривается принудительный ввод фиксации неисправности ШОН
виртуальным ключом «Фикс.неиспр.ТНͩ.
25
2.3 Блокировка при качаниях
2.3.1 Блокировка при качаниях (БК) предназначена для исключения ложных срабаты-
ваний ДЗ при возникновении качаний.
Устройство предусматривает возможность использования двух видов блокировки при
качаниях: по аварийным составляющим токов и по скорости изменения вектора сопротивления.
Функциональный блок БК по аварийным составляющим токов реагирует на прираще-
ние тока, связанное с КЗ, и вводит в действие контролируемую ступень ДЗ на время, доста-
точное для срабатывания. Если срабатывания ступени за заданное время не произошло,
проводится блокировка ступени до истечения времени возврата БК.
Функциональный блок БК по скорости изменения замеряемого РС сопротивления
фиксирует плавные изменения замеряемого сопротивления в режиме качаний или асин-
хронного хода и блокирует ложное срабатывание ступени в случае попадания расчетного
вектора сопротивления в область срабатывания РС. При быстрых изменениях сопротивле-
ния, связанных с возникновением КЗ, блокировки не происходит.
БК состоит из пускового органа и логической части.
2.3.2 Функциональный блок БК по аварийным составляющим токов
Функциональный блок по аварийным составляющим токов включает два пусковых ор-
гана (ПО): пусковой орган по аварийной составляющей тока обратной последовательности
ΔI2 и пусковой орган по аварийной составляющей тока прямой последовательности ΔI1.
Пусковой орган по ΔI2 срабатывает при несимметричных КЗ. Поскольку ПО реагирует
не на ток обратной последовательности I2, а на его приращение ΔI2, возникающее при КЗ, то
он не реагирует на стабильный небаланс на выходе фильтра тока обратной последователь-
ности (вызванный, например, стабильной несимметрией токов в фазах).
Пусковой орган по ΔI1 срабатывает при симметричных, трехфазных КЗ и работает
аналогично.
По принципу действия ПО является импульсным и требует подхвата сигнала на его
выходе для дальнейшего использования в логической части БК.
2.3.3 Логическая часть БК по приращению тока
2.3.3.1 На выходе логической части БК формируются два сигнала: БК-б (ввод быстро-
действующих ступеней защит) и БК-м (ввод медленнодействующих ступеней).
Обычно под быстродействующими понимают ступени ДЗ, имеющие выдержку вре-
мени на срабатывание меньше периода возможных в системе качаний, вызванных внешним
КЗ. Период качаний составляет примерно 1,5-2,0 с.
Ступени, имеющие выдержку времени на срабатывание больше периода качаний,
названы медленнодействующими.

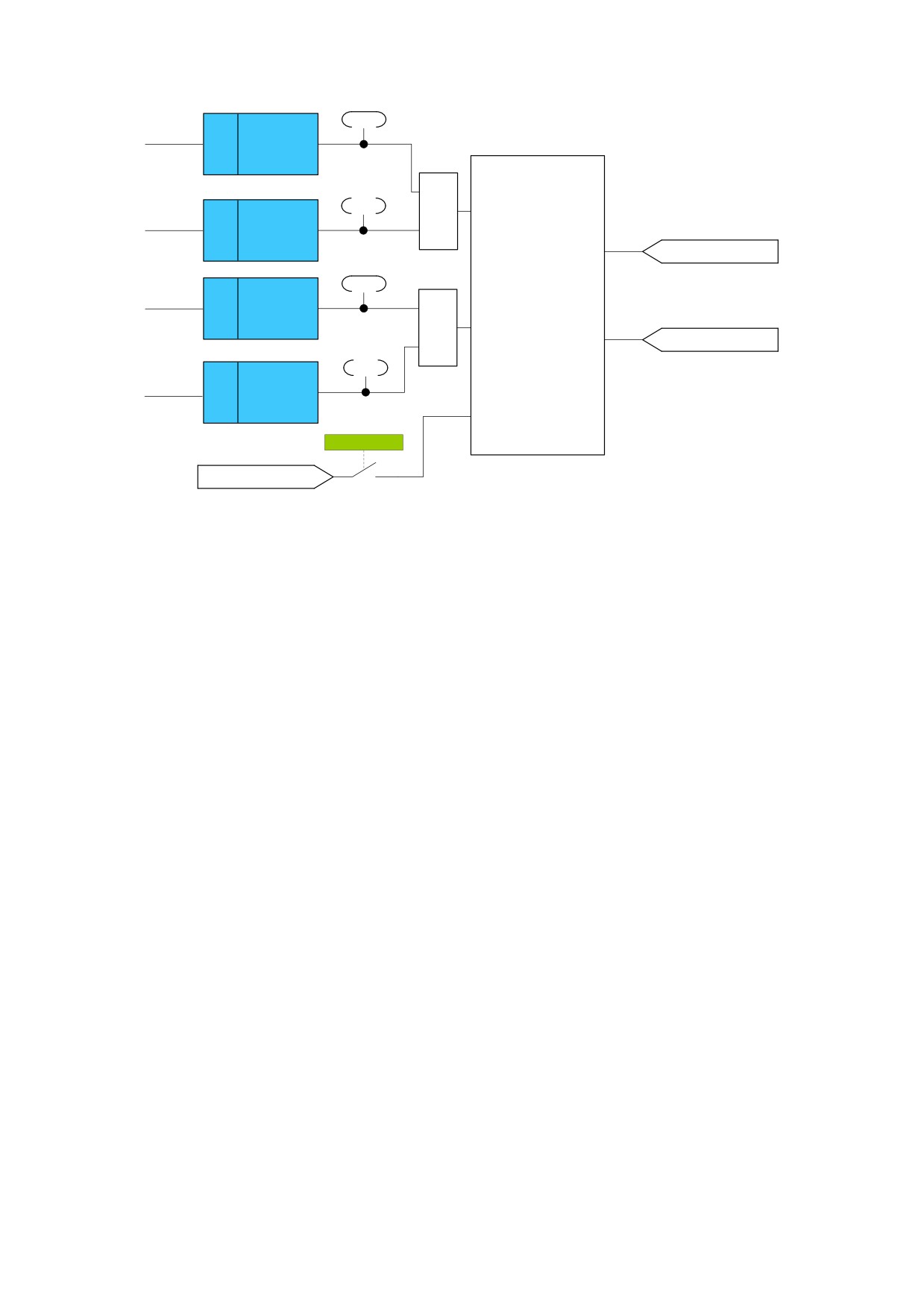

Упрощенная функционально-логическая схема БК приведена на рисунке 9.
26
ИО I2 чувств.
113
I2
ИО
∆I2>
∆I2чувств БК
ИО I1 чувств.
1
112
I1
ИО
∆I1>
БК-б
∆I1чувств БК
ИО I2 груб.
115
Логическая
I2
1
ИО
∆I2>
часть БК
БК-м
∆I2груб БК
ИО I1 груб.
114
I1
ИО
∆I1>
∆I1груб БК
Уск.возврат
Откл
РПО
Вкл
Рисунок 9 - Функционально-логическая схема БК по приращению тока
2.3.3.2 Ввод быстродействующих ступеней ДЗ (сигнал БК-б).
Срабатывание чувствительного ПО приводит к вводу быстродействующих ступеней
(выработке сигнала БК-б) на время, задаваемое уставкой «t вв чувств.ͩ с последующим их
выводом на время «t вв медлен.ͩ (запретом выработки сигнала БК-б при повторном сраба-
тывании чувствительного ПО). По истечении времени «t вв медлен.ͩ логика БК возвращает-
ся в исходное состояние.
Если в течение времени вывода быстродействующих ступеней «t вв медлен.ͩ сраба-
тывает грубый ПО, то сигнал БК-б вырабатывается повторно на время «t вв груб.ͩ. После-
дующие пуски быстродействующих ступеней запрещены до истечения выдержки времени
«t вв медлен.ͩ, после которой происходит возврат логики БК в исходное состояние.
Грубый ПО предусмотрен для обеспечения повторного пуска быстродействующих
ступеней ДЗ при переходе внешних КЗ во внутренние или при наличии предшествующей
коммутации нагрузки, когда произошло срабатывание только чувствительного ПО.
В случае, если происходит одновременное срабатывание чувствительного и грубого
ПО (интервал между приходами этих сигналов не превышает 30 мс), то быстродействующие
ступени вводятся на время «t вв чувств.ͩ, но остается возможность ввести еще раз быст-
родействующие ступени на время «t вв груб.ͩ при повторном срабатывании грубого ПО. И
только затем быстродействующие ступени полностью выводятся на время «t вв медлен.ͩ.
2.3.3.3 Ввод медленнодействующих ступеней ДЗ (сигнал БК-м).
Срабатывание чувствительного или грубого ПО приводит к вводу медленнодейству-
ющих ступеней (выработке сигнала БК-м) на время, задаваемое уставкой «t вв медлен.ͩ, с
последующим их выводом и возвратом логики в исходное состояние.
27
Чувств.
t
ПО
Грубый
t
ПО
Dt вв чувств.
Dt вв груб.
t
БК-б
Dt вв медлен.
t
БК-м

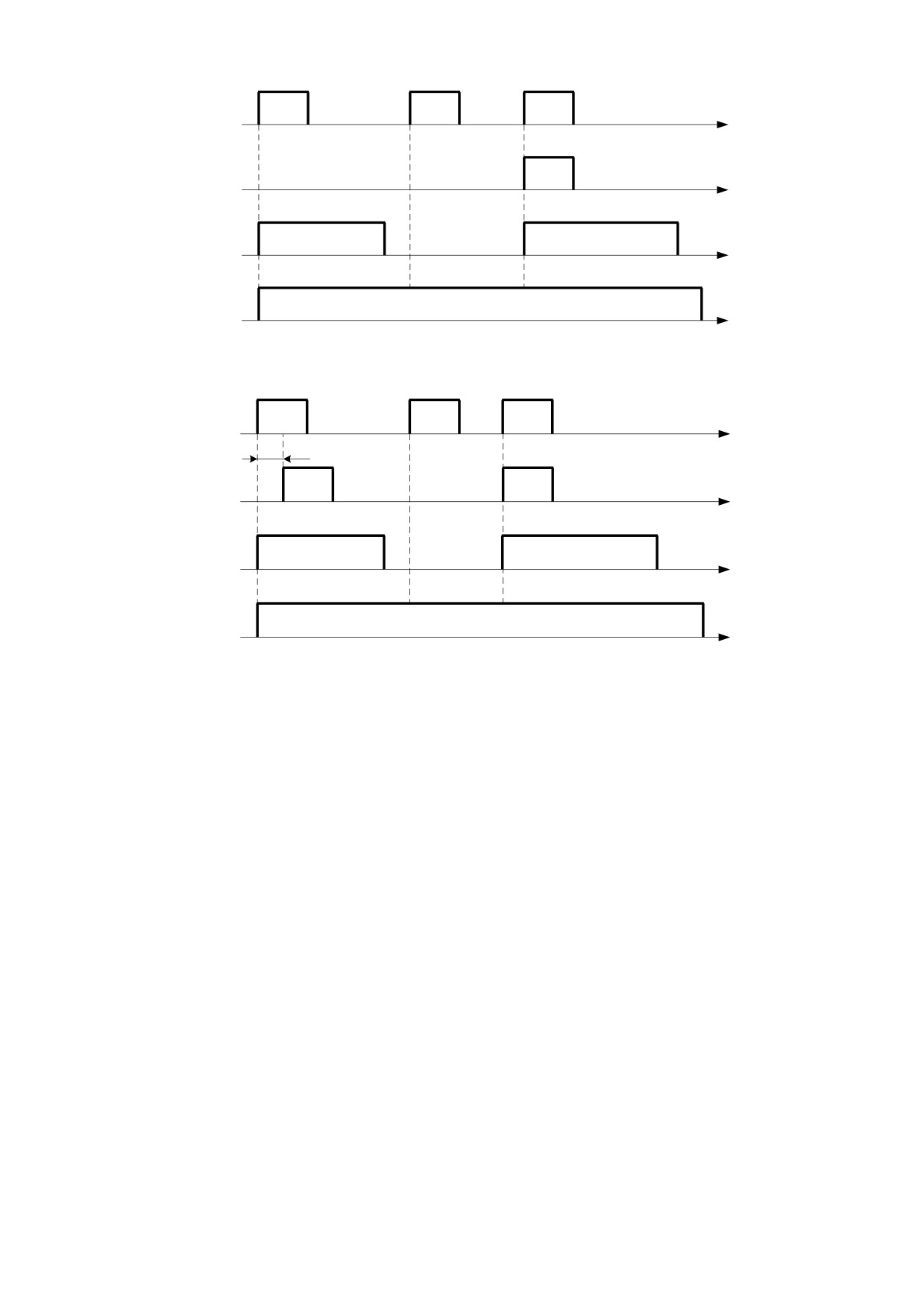

Рисунок 10 - Временная диаграмма работы логики БК при последовательном
срабатывании чувствительного и грубого ПО
Чувств.
t
ПО
менее 30
мс
Грубый
t
ПО
Dt вв чувств.
Dt вв груб.
t
БК-б
Dt вв медлен.
t
БК-м
Рисунок 11 - Временная диаграмма работы логики БК при одновременном
срабатывании чувствительного и грубого ПО
2.3.3.4 В логике БК предусмотрен ускоренный возврат схемы при отключении выклю-
чателя (по приходу сигнала РПО). Это обеспечивает возможность ввода в действие быстро-
действующих ступеней ДЗ после включения на КЗ в режиме АПВ. Данная функция вводится в
действие уставкой «Ускор. возвратͩ.
2.3.4 Функциональный блок БК по скорости изменения вектора сопротивления
2.3.4.1 Блокировка по приращению сопротивления реагирует на скорость изменения
векторов сопротивлений по петлям «фаза-фазаͩ: ΔZAB, ΔZBC и ΔZCA. Скорость определяется
путем расчета приращения сопротивления ΔZФФ на интервале 5 мс.
В пусковом органе БК заданы «опорнаяͩ и «базоваяͩ характеристики срабатывания.
Характеристики срабатывания (см. рисунок 12) представляют собой характеристики сраба-
тывания ненаправленных реле сопротивления со взаимным смещением на ΔZУБК. Уставки
опорной характеристика принимаются на основе значений уставок реле сопротивлений сту-
пеней дистанционной защиты. Так в случае выбора для нескольких ступеней дистанционной
защиты контроль срабатывания от БК по приращению сопротивления (задана одна из сле-
дующих уставок «Пуск от УБК - БК-Zͩ, «Пуск от УБК - БК-б+Zͩ, «Пуск от УБК - БК-I+Zͩ или
«Пуск от УБК - БК-м+Zͩ) принимаются уставки ступени с наибольшим значением реактивно-
го сопротивления.
Проводится расчет сопротивлений по всем трем междуфазным петлям. Контролиру-
ется вхождение замеряемых сопротивлений в опорную характеристику срабатывания. При
фиксации вхождения в базовую характеристику хотя бы одного замеряемого сопротивления
28
запускается логическая часть БК, которая фиксирует либо наличие асинхронного хо-
да/качаний, либо возникновение КЗ.

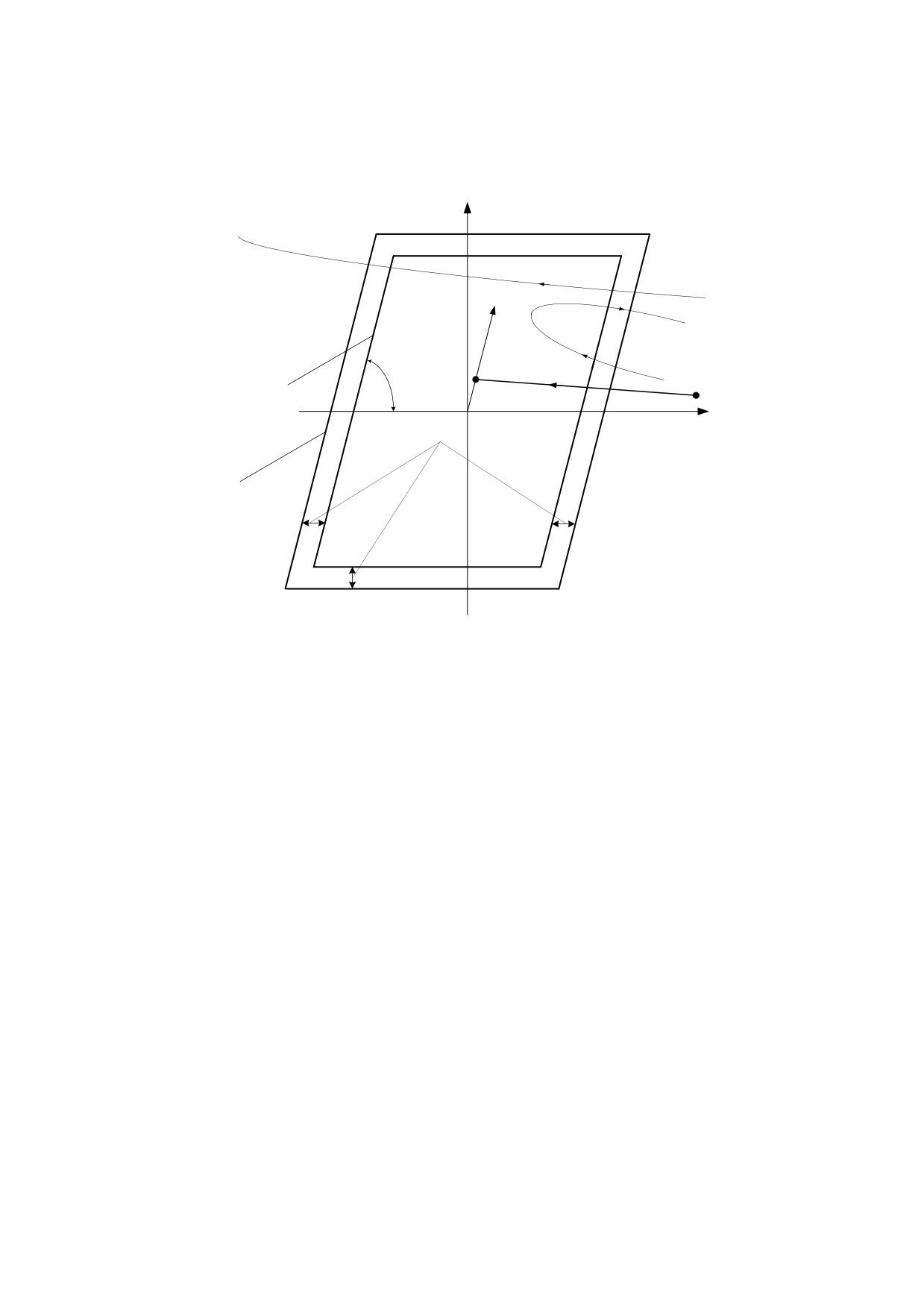

На рисунке 12 приведены траектории изменения расчетного сопротивления при асин-
хронном ходе, качаниях и КЗ.
jХ
Х
ZАХ
ZЛИН
ZКАЧ
«Опорнаяͩ
ϕл
ZКЗ
характеристика
-R
R
R
ΔZУБК
«Базоваяͩ
характеристика
-Х
Рисунок 12 - Характеристики срабатывания реле сопротивлений алгоритма блокировки при
качаниях по приращению сопротивления
Условия фиксации асинхронного хода или качаний:
- замер сопротивления по одной из петель «фаза-фазаͩ находится в границах «базо-
войͩ характеристики и вне заданной области нагрузки;
- приращение сопротивления, определенное на интервале 5 мс, не превышает за-
данную уставку «БК - Zубк*Iномͩ.
Фиксация КЗ происходит при выполнении следующих условий:
- замер вектора сопротивления по одной из петель «фаза-фазаͩ находится в границах
«опорнойͩ характеристики и вне заданной области нагрузки;
- приращение вектора сопротивления превышает заданную уставку «БК - Zубк*Iномͩ
в 1,5 раза или действующее значение тока обратной последовательности превышает задан-
ную уставку «БК - I2/Iномͩ.
Контроль тока обратной последовательности обеспечивает деблокировку ступеней ДЗ от
БК в случае наложения КЗ на режим качаний или асинхронного хода. Ложная блокировка могла
бы произойти в условиях возникновения КЗ в момент, когда замеряемое в доаварийном режи-
ме сопротивление уже вошло в базовую характеристику срабатывания из-за качаний.
В случае фиксации КЗ сигнал запоминается до выхода замера вектора сопротивления
из границ «базовойͩ характеристики.
2.3.4.2 При выполнении условий фиксации асинхронного хода или качаний на выходе
функционального блока формируется логическая единица.
29
Сигнал фиксации асинхронного хода/качаний деблокируется при фиксации КЗ. При
этом на выходе пусковых органов фиксации асинхронного хода/качаний формируется логи-
ческий «нольͩ.
Устройством также предусмотрен возврат схемы при отключении выключателя линии
(наличии сигнала РПО), срабатывании внутренних защит устройства или возврате пускового
органа фиксации асинхронного хода/качаний. Возврат пускового органа фиксации асинхрон-
ного хода/качаний производится после выхода замера сопротивления из границ «базовойͩ
характеристики.

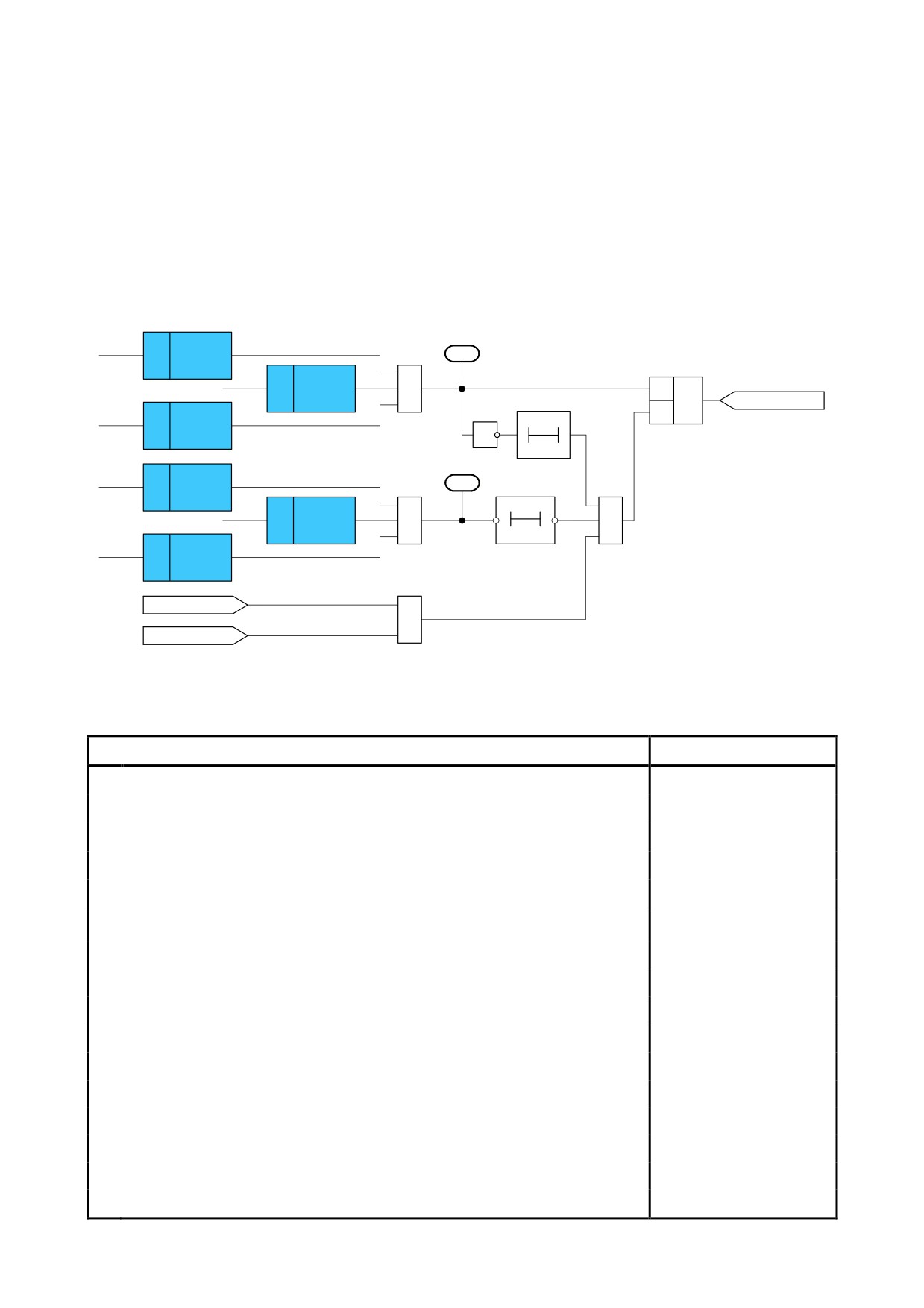

На рисунке 13 представлена логическая схема функционального блока БК по прира-
щению сопротивления.
Фиксация АХ
Фиксация
Z
AB
ИО
АХ по
116
петле AB
Фиксация
1
ZBC
ΔZУБК
T
ИО
АХ по
S
Q
БК-ΔZ
петле BC
Фиксация
R
ZCA
ΔZУБК
t
ИО
АХ по
1
петле CA
20мс
ΔZУБК
Фиксация КЗ
Фиксация
Z
AB
ИО
КЗ по
117
петле AB
Фиксация
1
t
1
ZBC
ΔZУБК
ИО
КЗ по
петле BC
10мс
Фиксация
ZCA
ΔZУБК
ИО
КЗ по
петле CA
ΔZУБК
РПО
1
Сраб.защит
Рисунок 13 - Функционально-логическая схема БК по приращению сопротивления
2.3.5 Параметры БК приведены в таблице 4.
Таблица 4 - Параметры блока БК
Наименование параметра
Значение
1
Диапазон уставок по току:
для «I2чувст./Iномͩ (по отношению к IНОМ ВТ.)
0,04 - 2,00
для «I2груб./Iномͩ
0,05 - 2,50
для «I1чувст./Iномͩ
0,05 - 3,00
для «I1груб./Iномͩ
0,10 - 10,00
для «I2/Iномͩ
0,10 - 30,00
2
Дискретность уставок по току
0,01
3
Диапазон уставок по сопротивлению:
для «Zубк*Iномͩ (по отношению к IНОМ ВТ.)
0,10 - 50,00
(при IНОМ = 1 А, Ом/фазу)
(0,10 - 50,00)
(при IНОМ = 5 А, Ом/фазу)
(0,02 - 10,00)
4
Дискретность уставок по сопротивлению
0,01
5
Диапазон уставок по времени, с
для «t вв чувств.ͩ
0,20 - 1,00
для «t вв груб.ͩ
0,20 - 1,00
для «t вв медлен.ͩ
2,00 - 15,00
30
Наименование параметра
Значение
6 Дискретность уставок по времени, с
0,01
7 Основная погрешность, от уставок, %
по току
15
по сопротивлению:
5
по времени:
выдержка более 1 с, от уставки, %
3
выдержка менее 1 с, мс
25
8 Время срабатывания ПО БК, с, не более
0,025
2.4 Дистанционная защита (ДЗ)
2.4.1 Общее описание функционирования
2.4.1.1 Устройство содержит пять ступеней ДЗ от междуфазных замыканий с незави-
симыми выдержками времени и три ступени ДЗ от КЗ на землю.
2.4.1.2 Реле сопротивления ступеней ДЗ построены по многосистемному принципу, то
есть одновременно рассчитываются и контролируются все контуры «фаза-фазаͩ для ДЗ от
междуфазных замыканий и все контуры «фаза-земляͩ - для ДЗ от замыканий на землю.
2.4.1.3 Для исключения ложного действия ступеней ДЗ при неисправностях в цепях
ТН, используется блокировка при неисправностях в цепях напряжения (БНН). При срабаты-
вании БНН ступени ДЗ автоматически блокируются до устранения неисправности в цепях
напряжения.
С помощью уставки «Блокир. от БННͩ в уставках ступеней ДЗ имеется возможность
выбрать один из сигналов БНН-б или БНН-м в зависимости от того, требуется ли немедлен-
ная блокировка ступени при срабатывании БНН.
2.4.1.4 Оперативный вывод из действия всех ступеней ДЗ производится с помощью
виртуального ключа «ДЗͩ (см. Приложение Е). Также есть возможность вывести отдельно
ступени ДЗ-1 ФЗ и ДЗ-1 ФФ с помощью соответствующих виртуальных ключей «ДЗ-1 ФЗͩ и
«ДЗ-1 ФФͩ.
2.4.1.5 Имеется возможность вывести из действия по отдельности любую из ступеней
ДЗ с помощью входных сигналов с соответствующими функциями: «Блок. ДЗ-1 ФЗͩ, «Блок.
ДЗ-1 ФФͩ, «Блок. ДЗ-2 ФЗͩ, «Блок. ДЗ-2 ФФͩ, «Блок. ДЗ-3 ФЗͩ, «Блок. ДЗ-3ͩ, «Блок. ДЗ-4ͩ и
«Блок. ДЗ-5ͩ. Однако при наличии ускорения для выведенной по дискретному входу ступени
работа с ускорением для неё сохраняется.
2.4.1.6 Параметры ИО ступеней ДЗ приведены в таблице 5.
Таблица 5 - Параметры ИО ступеней ДЗ
Наименование параметра
Значение
1 Ток точной работы IТР (при напряжении, подаваемом на ИО, не менее
0,1IНОМ
1 В), А, не более
2 Основная относительная погрешность по величине сопротивления сра-
5
батывания при номинальном токе IНОМ, от уставок, %
3 Дополнительная погрешность срабатывания ИО ДЗ при изменении тем-
пературы окружающей среды в рабочем диапазоне на каждые 10С от-
1
носительно 20С, %
4 Минимальное напряжение, подаваемое на ИО, при котором обеспечи-
1
ваются точностные параметры ИО ДЗ, В
5 Коэффициент возврата по сопротивлению
1,05
31
содержание .. 1 2 3 4 ..
