Уравновешивающий вал: Снятие и установка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

X45,

6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ

КОРОБКА П Е Р Е Д А Ч Б Е С С Т У П Е Н Ч А ТАЯ

КОРОБКА П Е Р Е Д А Ч - X81, 6-СТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X84,

6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ

-

X91,

6-С ТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X43,

6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ

-

X95,

6-С ТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРО Б К А ПЕРЕДАЧ

Коробка передач CVT

a Установите ведущий диск (см. Ведущий диск:

Снятие и установка) .

Примечание:

Не снимайте п р и с п о собление блокировки

ведущего диска (Mot. 1431).

124476

a Установите регулировочные прокладки (9 ) на

болты крепления уравновешивающего вала в

сборе.

a Затяните в указанном порядке требуемым

X45,

6-С ТУПЕНЧАТАЯ МЕХАНИЧЕСКАЯ

моментом и доверните на требуемый угол

КОРОБКА П Е Р Е Д А Ч - X73, 6-СТУПЕНЧАТАЯ

болты крепления уравновешивающего вала

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X74, 6-

в сборе (15 Нм + 85˚ ± 5).

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

ПЕРЕДАЧ

-

X81,

6-С ТУПЕНЧАТАЯ

III - ЗАВЕРШЕНИЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X84, 6-

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

a Установите:

ПЕРЕДАЧ

-

X91,

6-С ТУПЕНЧАТАЯ

- усилитель блока ц и л и н д р о в (см.

10A,

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X95, 6-

Двигатель в сборе и нижняя часть

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

двигателя, Усилитель б л о к а цилиндров:

ПЕРЕДАЧ

-

X43,

5-С ТУПЕНЧАТАЯ

Снятие и установка, с. 10A-126) ,

МЕХАНИЧЕСКАЯ КОРО Б К А П Е Р Е Д А Ч 6-

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

- поддон к а р т е р а д в и г а т е л я (с м . Нижняя

ПЕРЕДАЧ

крышка: Снятие и установка) .

a Установите:

a Установите новое соединение коленчатого вала

с о стороны коробки передач (см. Задний

- маховик (см. Маховик: Снятие и установка) ,

сальник коленчатого вала: Снятие и

установка) .

- кожух сцепления с нажимным диском в сборе и

ведомый диск с ц е п л е н и я

(см. К о ж у х

сцепления с нажимным диском в сборе:

Снятие и установка) .

Примечание:

Не снимайте п р и с п о собление блокировки

маховика (Mot. 1431).

10A-138

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Перед проверками очистите ОЧИСТИТЕЛЕМ

Необходимые приспособления и

ПОВЕРХНОСТЕЙ (см. Автомобиль: Детали и

специнструменты

материалы для ремонта) и просушите при

помощи пневматический пистолет-распылитель

Mot. 1766

Фиксатор ВМТ.

:

Mot. 1802

Приспособление

для

- зубчатый венец коленчатого вала,

установки б алансирных

- уравновешивающий вал в сборе,

валов

- регулировочные прокладки уравновешивающего

Mot. 1660

Приспособление

вала в сборе,

регулировки

уравновешивающего вала.

- сопрягающиеся поверхности усилителя блока

цилиндров.

Необходимое оборудование

Убедитесь, что зубья шестерен

уравновешивающих валов и зубчатое колесо

пневматический пистолет-распылитель

коленчатого вала не:

нестираемый карандаш

- сколоты,

- выщерблены,

I - ПОДГОТОВКА К ПРОВЕРКЕ

- поцарапаны,

- на них нет ненормального износа.

ВНИМАНИЕ

II - ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ

Категорически запрещается использовать в

РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК

качестве опоры поддон картера двигателя. Его

УРАВНОВЕШИВАЮЩИХ ВАЛОВ

деформация может привести к выходу

двигателя из строя:

Данный порядок действий применяется только в

случае замены хотя бы одного из следующих

- из-за перекрытия маслоприемника,

элементов:

- из-за подъема уровня масла выше допустимого

- блоке цилиндров,

и разноса двигателя.

- коленчатый вал,

- уравновешивающий вал в сборе.

Примечание:

Перед л ю б ы м и р а б о тами и зучите п р а в и л а

техники безопасности, указания по соблюдению

чистоты и по п р о ведению работ

(см.

10A,

Двигатель в сборе и нижняя часть двигателя,

Двигатель: Меры предосторожности при

ремонте, с. 10A-1) .

Снимите двигатель в сборе с коробкой передач (см.

Двигатель в сборе с коробкой передач: Снятие

и установка) .

Установите двигатель на с т е н д для сборки и

разборки двигателя (см. 10A, Двигатель в сборе и

нижняя часть двигателя, Оборудование д л я

разборки и сборки двигателя: Применение, с.

10A-24) .

Снятие уравновешивающего вала в сборе (см. 10A,

Двигатель в сборе и нижняя часть двигателя,

Уравновешивающий вал: Снятие и установка, с.

10A-133) .

126271

10A-140

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Толщина установленной между блоком цилиндров

и крышкой уравновешивающих валов прокладки

должна давать возможность настраивать з а з о р

(X1) между зубьями шестерни входного вала и

зубчатого колеса коленчатого вала.

Примечание:

Неправильный подбор тол щ и н ы прокладки

может привести к:

- излишней шумности двигателя

(слишком

большой зазор),

-

повреж д е н и ю двигат е л я

(недостаточный

зазор).

1 - Использование приспособления Mot. 1802

124472

Примечание:

Регулировочные прокладки толщиной 2,80 мм,

необходимые для выполнения данной операции,

отсутствуют в комплекте нового приспособления

(Mot. 1802).

П р и первом использовании приспособления

необходимо заказать на Складе запасных

частей прокладки толщиной 2,80 мм.

После использования п р о кладки хранятся в

специально отведенном для этого о тсеке

комплекта инструментов.

- Регулировочные прокладки симметричны.

- Толщина регулировочной прокладки указана в

114270

зоне (4) .

Снимите:

- В запчасти поставляется двадцать о д н а

- болт (1) крепления маслоуспокоителя,

прокладка толщиной от 2,40 до 2,80 мм.

- болты крепления (2) масляного насоса,

- масляный насос,

- маслоуспокоитель (3) .

10A-141

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

115515

124479

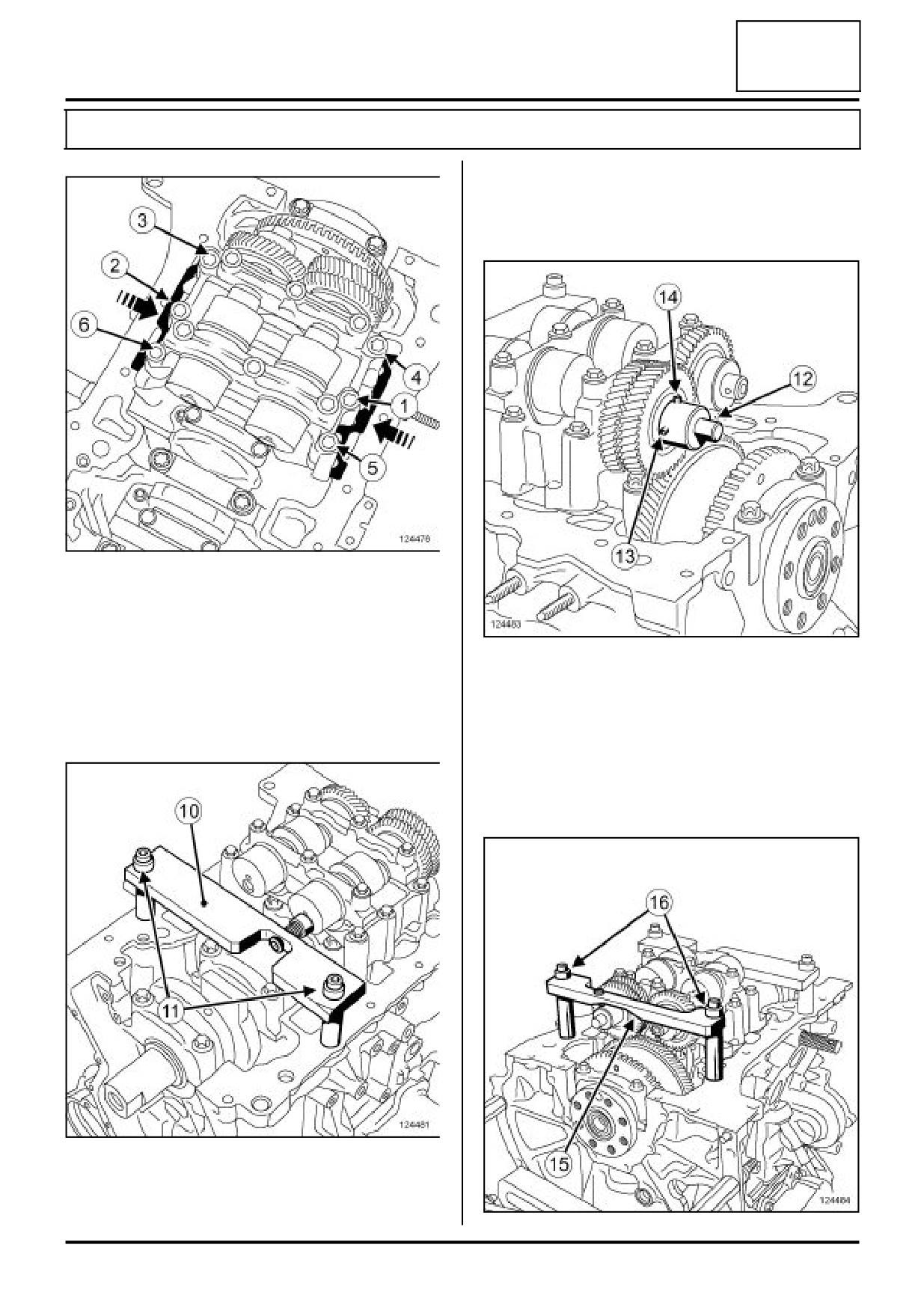

Установите уравновешивающие валы используя

Установите поршни на середину хода, поворачивая

штифт (7) устройства (Mot. 1802) и л и штифт,

коленчатый вал по часовой стрелке.

поставляемый с новой деталью.

Примечание:

Противовесы уравновешивающего вала

(8)

должны б ы т ь обраще н ы в сторону,

противоположную коленчатому валу.

Установите:

- уравновешивающий вал в сборе,

- старые болты (9 ) уравновешивающего вала в

сборе.

124474

Затягивайте приспособление (Mot. 1766) (5) , пока

оно не коснется блока цилиндров.

Поворачивайте коленчатый в а л против часовой

стрелки, пока зона соприкосновения (Mot. 1766) не

окажется в верхней мертвой точке цилиндров № 1

и № 4.

Установите р е г у л и р о в о ч н ы е прокладки

(6)

толщиной 2,80 мм на блок цилиндров.

10A-142

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

- проставки (11) осевого толкателя устройства (Mot.

1802).

Затяните болты крепления осевого толкателя

устройства (Mot. 1802).

124476

Установите регулировочные прокладки н а болты

крепления уравновешивающего вала в сборе.

Затяните в у к а з а н н о м п о р я д к е т р е б у е м ы м

124483

моментом и доверните на требуемый угол болты

крепления уравновешивающего вала в сборе

Установите переходник (12) приспособления (Mot.

(15 Нм + 85˚ ± 5).

1802) на конец ведущего уравновешивающего

вала.

Удалите упругую шпильку или фиксатор с

уравновешивающих валов.

Затяните в следующем порядке:

- винт (1 3) переходника в отверстие под штифт

ведущего уравновешивающего вала,

- винт (14) переходника.

124481

Установите

- осевой толкатель (1 0) устройства (Mot.

1802)

ведущего уравновешивающего вала,

124484

10A-143

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Установите:

-радиальный упор

(15) в е д у щ е г о

уравновешивающего вала приспособления (Mot.

1802) на конец ведущего уравновешивающего

вала,

- проставки (16) радиального толкателя устройства

(Mot. 1802).

Затяните болты крепления радиального толкателя

устройства (Mot. 1802).

124487

Установите:

- подкладку (19) устройства (Mot. 1802) /(величина

X2 = 42 мм) на блок цилиндров,

- фиксатор (20) приспособления (Mot.

1802) на

подкладку,

- стойку (2 1) индикатора приспособления

(Mot.

1660) на переходник и до упора на фиксатор

124485

приспособления (Mot. 1802).

Заверните от руки винт (17) радиальной нагрузки

до соприкосновения шарика с переходником в

Затяните винт (22) стойки индикатора.

точке (18) .

Поверните в и н т радиальной нагрузки н а пол-

оборота отверткой с плоским лезвием.

124489

10A-144

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Установите индикатор приспособления (Mot. 1660)

2 - Измерение зазора между зубьями шестерен

на стойку.

уравновешивающего вала

Не прилагая усилия, затяните в и н т (23) стойки

индикатора.

124491

Нажмите н а к н о п к у

« ON/OFF (ВКЛ./ВЫКЛ.) »

124488

индикатора.

С помощью нестираемый карандаш нанесите:

Поверните рычаг (27) вверх так, чтобы выровнять

верхний « V » -образный паз рычага с указателем

- м е т к у на крышку коренного подшипника

(28) .

коленчатого вала (24) ,

- 6 меток (25) через 60 ˚ на опорной поверхности

Не сдвигая рычаг, обнулите индикатор кнопкой

маховика.

« ORIGIN (НАЧАЛО) » .

Слегка затяните старый болт (2 6) маховика в

резьбовое отверстие на опорной поверхности

маховика. Заворачивайте болт, пока он не упрется

в блок цилиндров. Это предотвратит смещение и

вращение коленчатого вала.

Снимите:

- приспособление (Mot. 1766),

- фиксатор приспособления (Mot. 1802).

124493

Поверните рычаг вниз, чтобы совместить верхний

« V » -образный паз рычага с указателем.

10A-145

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Запишите значение, показываемое индикатором.

зафиксированную отметку н а крышке коренного

подшипника с о с л е д у ю щ е й о т м е т к о й на

коленчатом вале.

Зафиксируйте коленчатый вал, слегка затянув болт

(31) .

Затяните винт (32) стойки индикатора.

Снимите шплинт (33) .

Повторите р а н е е описанные ш а г и выполнения

измерения.

Запишите значение, показываемое индикатором.

Повторите предыдущие операции для остальных 4

меток на коленчатом валу.

3 - Выбор толщины регулировочной прокладки

Используйте наименьшее из полученных значений

для определения нужной толщины регулировочных

прокладок по следующей таблице:

124489

Отверните винт (29) стойки индикатора.

Установите фиксатор (30) приспособления (Mot.

1802) между стойкой индикатора приспособления

(Mot. 1660) и подкладкой приспособления (Mot.

1802).

124488

124488

Ослабьте болт (31) .

Удерживайте стойку и н д и к а т о р а н а п р о т и в

фиксатора при повороте коленчатого вала н а 60˚

по ч а с о в о й стрелке, п о к а не с о в м е с т и т е

10A-146

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

124698

- болты и проставки радиального толкателя

(A)

Зазор

по п о казанию

ведущего уравновешивающего вала,

индик атора, микрон

- радиальный упор ведущего уравновешивающего

(B)

Толщина р е г улировочной

вала,

прокладки, мм, в зависимости

- болты и проставки осевого толкателя ведущего

от измеренного зазора

уравновешивающего вала,

- осевой упор ведущего уравновешивающего вала.

Примечание:

Пример:

- при измеренном зазоре в пределах 360 - 385

микрон в ы берите регулировочные прокладки

толщиной 2,64 мм.

4 - Снятие приспособления Mot. 1802

Снимите:

- индикатор,

- вставку,

- стойку индикатора,

- переходник,

10A-147

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Уравновешивающий вал: Проверка

10A

X45, M9R, 830 832 833 835 836 838 850 855 856 - X73 - X74, M9R, 760 - X81, M9R, 760 761 762 763 812 -

X84, M9R, 721 724 - X91, M9R, 800 805 809 816 820 - X95, M9R, 610 615 - X43, M9R, 804 811 817

Установите регулировочные прокладки н а болты

крепления уравновешивающего вала в сборе.

III - ЗАВЕРШЕНИЕ РАБОТЫ

Установите уравновешивающий вал в сборе (с м.

10A, Двигатель в сборе и нижняя часть

двигателя, Уравновешивающий вал: Снятие и

установка, с. 10A-133) .

Снимите двигатель со стенда (см. 10A, Двигатель

в сборе и нижняя часть двигателя,

Оборудование д л я р а з б о р к и и

сборки

двигателя: Применение, с. 10A-24) .

Установите двигатель в сборе с коробкой передач

(см. Двигатель в сборе с коробкой передач:

Снятие и установка) .

114270

Установите:

- маслоуспокоитель (34) (со стороны привода ГРМ),

- масляный насос.

Примечание:

Перед т е м как у становить б о л т ы крепления

убедитесь, что масляный насос прижат к блоку

цилиндров.

Заверните, не затягивая:

- болты крепления масляного насоса (1) и (2) ,

- болт (3) крепления маслоуспокоителя.

Затяните требуемым моментом в указанном

порядке:

- болты

крепления масляного н а с о с а

(предварительная затяжка) (5 Н·м),

- болты крепления масляного насоса (25 Н·м).

Затяните болт (3) крепления маслоуспокоителя (со

стороны привода ГРМ).

Отверните

старые

б о л т ы крепления

уравновешивающего вала в сборе на 2 оборота.

При помощи таблицы замените регулировочные

прокладки толщиной 2,80 м м на выбранные

регулировочные прокладки.

По очереди замените старые б о л т ы крепления

уравновешивающего вала в сборе на новые.

10A-148

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

a Обоприте двигатель на приспособление стенд

Необходимые приспособления и

для разборки и сборки агрегатов (с м. 10A,

специнструменты

Двигатель в сборе и нижняя часть двигателя,

Оборудование для р а з б о р к и и сборки

Mot. 1431

Фиксатор маховика.

двигателя: Применение, с. 10A-24) .

Необходимое оборудование

a Слейте м а с л о и з двигателя (с м . Моторное

масло: Слив и заправка) .

стенд для разборки и сборки агрегатов

нестираемый карандаш

a Снимите:

щипцы для снятия поршневых колец

- р е м е н ь п р и в о д а вспомогательного

оборудования

(с м . Р е м е н ь привода

пневматический пистолет-распылитель

вспомогательного оборудования: Снятие и

установка) ,

Моменты затяжкиm

- водяной насос (см. Водяной насос: Снятие и

установка) .

болты

крепления

25 Н·м + 55˚ ±

крышек шатунов

6˚

СНЯТИЕ

I - СНЯТИЕ

a

ВНИМАНИЕ

Категорически запрещается использовать в

качестве опоры поддон картера двигателя.

Его деформация может привести к выходу

двигателя из строя:

- из-за перекрытия маслоприемника,

- из-за подъема уровня масла выше

допустимого и разноса двигателя.

115738

Примечание:

Перед любыми работами изучите правила

a Зафиксируйте м а х о в и к или в е д у щ и й

диск,

техники

безо п а с н о с т и , указания

по

установив (Mot. 1431) на блок цилиндров.

соблюдению чистоты и по проведению работ

(см. 10A, Двигатель в сборе и нижняя часть

a Снимите:

д в и г а т е л я , Двигатель:

Меры

предосторожности при ремонте, с. 10A-1) .

- шкив коленчатого вала (см. Шкив коленчатого

вала: Снятие и установка) ,

a Снимите:

- боковой сальник коленчатого в а л а (с м.

- Снимите двигатель в сборе с коробкой передач

Сальник к о л е н ч а т о г о в а л а со с т о р о н ы

(см. Двигатель в сборе с коробкой передач:

привода ГРМ: Снятие и установка) .

Снятие и установка) .

- трубопровод рециркуляции ОГ на впуске

- цепь привода Г Р М (см. 1 0 A, Двигатель в

охладителя

рециркуляции ОГ

(с м.

сборе и н и ж н я я часть двигателя, Цепь

Трубопровод рециркуляции отработавших

привода ГРМ: Снятие и установка, с. 10A-28)

газов: Снятие и установка) .

10A-149

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

- топливопровод высокого давления между ТНВД

и топливораспределительной рампой (см.

X73, M9R, 760 762 763 - X74, M9R, 760 - X81,

Трубопровод высокого давления между

M9R, 760 761 762 763 812 814 815 - X84, M9R,

ТНВД и рампой: Снятие и установка) ,

721 722 724 - X91, M9R, 800 802 803 806 808

809 814 815 816 824 845 849 - X45, M9R, 830

- маслоотделитель

(см. Маслоотделитель:

832 833 834 835 836 838 850 855 856 - X95,

Снятие и установка)

M9R, 610 615 - X43, M9R, 804 811 817 824 -

X62, M9T, 678 680

- сливную топливную рампу (см. Рампа слива

топлива от форсунок: Снятие и установка) ,

a Снимите датчик температуры отработавших

- топливопроводы высокого давления между

газов (см. Датчик давления ОГ: Снятие и

топливораспределительной р а м п о й и

установка) .

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и форсункой:

Снятие и установка) ,

- форсунки

(с м.

Форсунка дизельного

a Снимите блок заслонки впуска воздуха. (с м.

двигателя: Снятие и установка) ,

Блок заслонки впуска воздуха: Снятие и

установка)

- крышку головки б л о к а цилиндров (см.

10A,

Двигатель в сборе и нижняя часть

двигателя,

Крышка г о л о в к и блока

X73, M9R, 760 762 763 - X74, M9R, 740 760 -

цилиндров: Снятие и установка, с. 10A-66) ,

X81, M9R, 760 761 762 763 812 814 815 - X84,

M9R, 721 722 724 - X91, M9R, 800 802 805 806

- головку блока цилиндров (см. 10A, Двигатель в

808 809 814 815 816 820 845 849 - X43, M9R,

сборе и нижняя часть двигателя, Головка

804 811 817 824

блока цилиндров: Снятие и установка, с .

10A-92) ,

a Снимите предварительный каталитический

нейтрализатор (см. Предварительный

- корпус м а с л я н о г о ф и л ь т р а (см. К о р п у с

каталитический нейтрализатор: Снятие и

масляного фильтра: Снятие и установка) ,

установка) .

X45,

6-С ТУПЕНЧАТАЯ МЕХАНИЧЕСКАЯ

КОРОБКА П Е Р Е Д А Ч - X73, 6-СТУПЕНЧАТАЯ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X74, 6-

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

X45, M9R, 830 832 833 834 835 836 838 850 855

ПЕРЕДАЧ

-

X81,

6-С ТУПЕНЧАТАЯ

856 - X81, M9R, 740 750 - X83, M9R, 780 782

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X83, 6-

784 786 788 - X84, M9R, 700 - X91, M9R, 742

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

744 746 748 754 - X95, M9R, 610 615 - X62, M9T,

ПЕРЕДАЧ

-

X84,

5-С ТУПЕНЧАТАЯ

670 672 676 678 680 686 690 692 694 696 698 -

МЕХАНИЧЕСКАЯ КОРО Б К А П Е Р Е Д А Ч 6-

X43, M9R, 756

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

ПЕРЕДАЧ

-

X91,

6-С ТУПЕНЧАТАЯ

a Снимите каталитический нейтрализатор (с м.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X95, 6-

Каталитический нейтрализатор: Снятие и

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

установка) .

ПЕРЕДАЧ

-

X62,

6-С ТУПЕНЧАТАЯ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X43, 5-

СТУПЕНЧАТАЯ М Е Х А Н И Ч Е С К А Я К ОРОБКА

ПЕРЕДАЧ 6-С ТУПЕНЧАТАЯ МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

a Снимите:

a Снимите:

-маслопроводы турбокомпрессора

(с

м.

Маслопровод турбокомпрессора: Снятие и

- кожух сцепления с нажимным диском в сборе и

установка) ,

ведомый диск с ц е п л е н и я

(см. К о ж у х

сцепления с нажимным диском в сборе:

- вакуумный н а с о с (с м. Вакуумный насос:

Снятие и установка) (глава 20A, Сцепление),

Снятие и установка)

(Г л а в а

37A,

Механические устройства управления),

- маховик (см. Маховик: Снятие и установка) ,

10A-150

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

- фиксатор (Mot. 1431) маховика.

II - СНЯТИЕ СБОРКИ "ПОРШЕНЬ-ШАТУН"

1 - Процесс снятия сборки поршень-шатун

X45,

6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ

КОРОБКА П Е Р Е Д А Ч Б Е С С Т У П Е Н Ч А ТАЯ

КОРОБКА П Е Р Е Д А Ч - X81, 5-СТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

6-

СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ

-

X84,

4-С ТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

6-

СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ

-

X91,

6-С ТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - X95,

6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ К о р о б ка передач CVT

- X91,

6-

СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА

ПЕРЕДАЧ

-

X43,

6-С ТУПЕНЧАТАЯ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

a Снимите:

- ведущий диск (с м. Ведущий диск: Снятие и

установка)

114273

- диагностический прибор (Mot. 1431).

a

ВНИМАНИЕ

Не используйте выколотку или гравировочный

a Снимите:

карандаш для нанесения меток положения

крышек относительно нижней головки, так как

- сальник коленчатого вала со стороны коробки

это может стать причиной начала разрушения

передач (с м. Задний сальник коленчатого

шатуна.

вала: Снятие и установка) ,

Используйте нестираемый карандаш.

- поддон к а р т е р а д в и г а т е л я (с м . Нижняя

крышка: Снятие и установка) ,

a Пометьте с помощью нестираемый карандаш

крышки ш а т у н о в и т е л а ш а т у н о в по

- усилитель блока ц и л и н д р о в (см.

10A,

принадлежности к цилиндрам

(цилиндр №

1

Двигатель в сборе и нижняя часть

находится со стороны привода ГРМ).

двигателя, Усилитель б л о к а цилиндров:

Снятие и установка, с. 10A-126) .

a Снимите:

- болты крепления крышек шатунов,

X45, M9R, 830 832 833 835 836 838 850 855 856

- крышку шатуна,

– X73, M9R, 760 762 763 - X74, M9R, 760 - X81,

M9R, 760 761 762 763 812 - X84, M9R, 721 724 -

- вкладыш подшипника крышки шатуна.

X91, M9R, 800 805 809 816 820 - X95, M9R, 610

a Отметьте положение вкладышей по отношению к

615 - X43, M9R, 804 811 817

крышке шатуна.

a Снимите уравновешивающие валы (см.

10A,

Двигатель в сборе и нижняя часть двигателя,

Уравновешивающий вал: Снятие и установка,

с. 10A-133) .

a Снимите масляный насос (см. Масляный насос:

Снятие и установка) .

10A-151

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

107454

114897

a Снимите поршневые кольца с помощью щипцы

a

для снятия поршневых колец.

ВАЖНОЕ ЗАМЕЧАНИЕ!

При выполнении операции н е о б ходимы

Примечание:

защитные неразрезаемые перчатки.

Примите меры, чтобы не повредить поршень

a Снимите сборку

« шатун-поршень » через ту

при снятии колец. Не р аздвигайте кольца

сторону блока цилиндров, которая обращена к

слишком широко , так как в этом случае они

могут быть повреждены.

головке блока цилиндров.

В случае повторного использования отметьте

поршневые кол ь ц а п о принадлежности к

Примечание:

поршням.

Не подвергайте ударам сопла (4) жиклеров

охлаждения днищ поршней п р и извлечении

3 - Действия по разделению поршня и шатуна

« поршней в сборе с шатунами » .

a Данные действия необходимо выполнять только

Замена ж и клеров масляного о хлаждения

при замене или проверке шатуна или поршня

поршней запрещена.

(см. 10A, Двигатель в сборе и нижняя часть

двигателя, П о р ш е н ь - Шатун: Проверка, с .

a С н и м и т е верхние вкладыши шатунных

10A-161) .

подшипников.

a О т м е т ь т е п о л о ж е н и е подшипника

по

принадлежности корпусу шатуна.

a Выполните указанные операции н а остальных

цилиндрах.

2 - Снятие поршневого кольца

a Данную операцию необходимо выполнять только

при замене или проверке поршневых колец (см.

10A, Двигатель в сборе и нижняя часть

двигателя, Поршень - Шатун: Проверка, с.

10A-161) .

10A-152

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

a Просушите сборку "поршень-шатун" при помощи

пневматический пистолет-распылитель.

ВАЖНОЕ ЗАМЕЧАНИЕ!

При в ы п о л н е н и и о п е р а ц и и н а д е н ьте

защитные очки с боковыми накладками.

1 - Установка поршневых колец

a Данную операцию необходимо выполнять только

при замене или проверке поршневых колец (см.

10A, Двигатель в сборе и нижняя ч а с т ь

двигателя, П о р ш е н ь - Шатун: Проверка, с .

10A-161) .

114881

a Отметьте положение поршня относительно

цилиндра при помощи нестираемый карандаш.

a Извлеките стопорное кольцо поршневого пальца

отверткой с плоским лезвием (используя как

опору выемку (5) поршня).

a Снимите поршневой палец вручную.

a Пометьте поршневой палец по отношению к

поршню с помощью нестираемый карандаш.

УСТАНОВКА

116869

I - ПОДГОТОВКА К УСТАНОВКЕ

a Установите поршневые к о л ь ц а с помощью

щипцы для снятия поршневых колец.

a детали, подлежащие обязательной замене:

болты крышек шатунов.

Примечание:

Соблюдайте расположение поршневых колец.

Примечание:

Для этого установите отметку TOP (ВЕРХ) в

направлении головки поршня.

Во избежание р азрушения шатуна, не

допускайте ударов и не используйте как опору

a Ориентируйте

замок

« верхнего

привалочные п о верх н о с т и крышки и тела

компрессионного к о л ь ц а »

(6

)

в

шатуна.

противоположную сторону по отношению к замку

« нижнего компрессионного кольца » (7) (по оси

a Очистите поршень в сборе с шатуном с помощью

поршневого пальца).

ОЧИСТИТЕЛЯ ПОВЕРХНОСТЕЙ

(с м.

Автомобиль: Детали и материалы д л я

a Ориентируйте замок « маслосъемного кольца »

ремонта) (Глава 04B, Применяемые горюче-

(8) в противоположную сторону по отношению к

смазочные м а т е р и а л ы , эксплуатационные

замку « нижнего компрессионного кольца »

(7)

жидкости и составы).

(по оси поршневого пальца).

10A-153

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

2 - Соединение поршня и шатуна

a Данные действия необходимо выполнять только

при замене или проверке шатуна или поршня

(см. 10A, Двигатель в сборе и нижняя часть

двигателя, Поршень - Шатун: Проверка, с.

10A-161) .

114864

a Смажьте моторным маслом поршневой палец.

a Установите шатун в правильное положение по

отношению к поршню (метка « V » (9) на поршне

должна располагаться с противоположной

стороны от бобышек (10) н а н и ж н е й головке

114827

шатуна).

a При замене шатунов или поршней необходимо

a Вставьте палец в поршень и верхнюю головку

определить класс нового п о р ш н я . Поршень

шатуна.

должен п о д х о д и т ь для данной модели

двигателя. Определение класса п о р ш н я

происходит путем вычисления высоты (h )

Примечание:

поршневого пальца (см. 10A, Двигатель в сборе

и нижняя часть двигателя, Поршень - Шатун:

Убедитесь, что поршневой п а л е ц свободно

перемещается и в р а щ а е тс я в п о р ш н е и

Проверка, с. 10A-161)

,которая должна

верхней головке шатуна.

обеспечить попадание выступания поршня

относительно б л о к а ц и л и н д р о в в п р е д е л ы

допуска.

Примечание:

Выход выступания поршня по отношению к

верх н е й поверхности блока цилиндров за

пределы допуска может привести к:

- неправильной работе двигателя (плохому

пуску, загрязнению, ухудшению рабочих

характеристик),

- повреждению двигателя (контакту поршня с

головкой блока цилиндров или клапанами).

10A-154

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

3 - Установка вкладышей шатунных

подшипников

X62

114876

114882

a Установите стопорное кольцо поршневого

a

пальца, используя отвертку с плоским лезвием

Примечание:

(используя как опору выемку (11) ).

Во и збеж а н и е разрушения шатуна, не

допускайте ударов и не используйте как опору

Примечание:

привало ч н ы е поверхности к р ы ш к и и тела

Разъ е м стопорного кольца д о л ж е н б ы т ь

шатуна.

обращен к головке поршня.

a Установите:

- шатун на верстак,

- верхний вкладыш (ширина = 19 мм) шатуна на

поверочную плиту.

a Установите вкладыш вровень с поверхностью

стыка на теле шатуна со стороны (12) и сдвиньте

его

к

противоположной стороне д о

выравнивания с поверхностью стыка на т е л е

шатуна.

a Установите:

- крышку шатуна на верстак,

- нижний вкладыш (ширина = 19 мм) шатуна на

поверочную плиту.

a Установите вкладыш вровень с поверхностью

стыка на крышке шатуна с о стороны

(13) и

сдвиньте его к противоположной стороне до

выравнивания с поверхностью стыка на крышке

шатуна.

10A-155

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 -

X43

114898

a Измерьте расстояние (X) между краем вкладыша

и боковой поверхность тела шатуна в точках (A) ,

(B) и (C) .

114876

a

Примечание:

Во избежание р азрушения шатуна, не

допускайте ударов и не используйте как опору

привалочные п о верх н о с т и крышки и тела

шатуна.

a Установите:

- шатун на верстак,

- верхний вкладыш (ширина = 19,3 м м) шатуна

на поверочную плиту.

114896

a Отцентруйте вкладыш на теле шатуна.

a Установите вкладыш вровень с поверхностью

стыка на теле шатуна со стороны (14) и сдвиньте

a Подкорректируйте положение в к л а д ы ш а в

е г о к

противоположной стороне д о

точках (A) , (B) и (C) с помощью набора щупов

выравнивания с поверхностью стыка на теле

(толщина щупа = X : 2 ± 0,1 мм).

шатуна.

a Повторите предыдущие операции для остальных

тел и крышек шатунов.

a Установите:

- крышку шатуна на верстак,

II - УСТАНОВКА СБОРКИ ПОРШЕНЬ-ШАТУН

a Нанесите моторное масло:

- нижний вкладыш (ширина = 18,3 мм) шатуна на

поверочную плиту.

- в цилиндры,

- на поршневые кольца,

a Установите вкладыш вровень с поверхностью

стыка на крышке шатуна со стороны

(15) и

- юбки поршней,

сдвиньте его к противоположной стороне до

- на шатунные шейки коленчатого вала.

выравнивания с поверхностью стыка на крышке

шатуна.

a Установите п о р ш н е в ы е к о л ь ц а по оси

поршневого п а л ь ц а (смотри Р а з д е л I

Подготовка к у с т а н о в к е , 1 - Установка

поршневого кольца).

10A-156

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Поршень - Шатун: Снятие и установка

10A

X45 - X73 - X74 - X81 - X83 - X84 - X91 - X95 - X43 - X62

114892

114870

a Убедитесь, что поршневые кольца правильно

a Установите к р ы ш к и ш а т у н о в , соблюдая

установлен в канавках поршня.

соответствие крышка - тело шатуна.

a Установите поршень в установочную обойму для

a Заверните, не затягивая, новые болты

поршней (с выступанием юбки поршня примерно

крепления крышек шатунов.

на 1 см).

a Сожмите поршневые кольца, затянув винт (16) .

Примечание:

a Проверьте соответствие поршней и цилиндров в

Перед затяжкой болтов убедитесь, что

блоке цилиндров (№ 1 (с о стороны привода

крышки шатунов опираются на тела шатунов.

ГРМ).

a Затяните требуемым моментом и доверните на

a Установите «поршень в сборе с шатуном » в

требуемый угол б о л т ы крепления к р ы ш е к

цилиндр.

шатунов (25 Н·м + 55˚ ± 6˚).

a Проверьте свободное, без заеданий, вращение

Примечание:

кривошипно-шатунного механизма.

Метка « V »

(1 7) на поршне должна быть

a Повторите предыдущие операции на оставшихся

обращена в сторону маховика.

цилиндрах.

a Плавно вставьте « поршень в сборе с шатуном »

в цилиндр (н е допускайте соприкосновения

жиклера охлаждения днища поршня с

шатуном).

a Установите нижнюю головку шатуна н а шейке

коленчатого вала.

10A-157

содержание      ..     6      7      8      9     ..
