Zebra Промышленный принтер ZT600 Series. Руководство пользователя (2017 год) - часть 4





Настройка



и



эксплуатация



принтера

Транспортировка



и



хранение



принтера

30

P1088680-151

Транспортировка



и



хранение



принтера

В



этом



разделе



приведены



указания



по



транспортировке



и



хранению



принтера

.

Распаковка



и



проверка



принтера

Получив



принтер

,

сразу



же



раскройте



его



упаковку



и



убедитесь

,

что



он



не



был



поврежден



во



время



доставки

.

•

Сохраните



весь



упаковочный



материал

.

•

Полностью



осмотрите



внешние



поверхности



и



убедитесь

,

что



они



не



повреждены

.

•

Приоткройте



дверцу



носителя



и



проверьте



отсек



носителя



на



наличие



поврежденных



компонентов

.

При



обнаружении



повреждений

,

полученных



при



транспортировке

,

выполните



следующие



действия

.

•

Немедленно



проинформируйте



об



этом



службу



доставки



и



составьте



отчет



о повреждении

.

•

Сохраните



все



упаковочные



материалы

,

чтобы



предоставить



их



для



проверки



в службу



доставки

.

•

Поставьте



в



известность



авторизованного



дилера



компании

 Zebra.

Хранение



принтера

Если



принтер



не



сразу



после



покупки



вводится



в



работу

,

снова



упакуйте



его



в оригинальный



упаковочный



материал

.

Принтер



можно



хранить



в



следующих



условиях

.

•

Температура

:

от

 –40

до

 140 °F (

от

 –40

до

 60 °C)

•

Относительная



влажность

:

от

 5

до

 85 % (

без



конденсации

).

Обслуживание



принтера

Если



при



эксплуатации



принтера



вы



столкнулись



с



проблемами

,

обратитесь



в



службу



технической



или



системной



поддержки



вашей



организации

.

При



возникновении



проблем



с



принтером



специалисты



службы



поддержки



свяжутся



с



глобальным



центром



поддержки



клиентов

 Zebra

по



следующему



адресу

:

http://www.zebra.com/support

.

При



обращении



в



глобальную



службу



поддержки



клиентов

 Zebra

необходимо



предоставить



следующую



информацию

:

•

Серийный



номер



устройства

•

Номер



модели



или



название



продукта

•

Номер



версии



микропрограммы

Важно

 •

Компания

 Zebra Technologies

не



несет



ответственности



за



повреждения



оборудования

,

полученные



при



транспортировке

,

и



не



выполняет



гарантийный



ремонт



поврежденных



при



транспортировке



компонентов

.

31

Настройка



и



эксплуатация



принтера

Транспортировка



и



хранение



принтера

Специалисты

 Zebra

отвечают



на



обращения



по



электронной



почте

,

телефону



или



факсу



в



течение



времени

,

установленного



в



соответствующих



соглашениях



на



обслуживание

.

Если



специалисту



глобальной



службы



поддержки



клиентов

 Zebra

не



удается



решить



возникшую



проблему

,

возможно

,

потребуется



вернуть



оборудование



для



сервисного



обслуживания

.

В



этом



случае



вам



будут



даны



соответствующие



указания



и



инструкции

.

Если



вы



приобрели



продукт



у



бизнес

-

партнера

 Zebra,

для



получения



поддержки



обращайтесь



в



соответствующую



службу



бизнес

-

партнера

.

Транспортировка



принтера

Компания

 Zebra

не



несет



ответственности



за



любые



повреждения

,

возникшие



в процессе



перевозки

,

если



для



этих



целей



не



использовался



соответствующий



транспортировочный



контейнер

.

Нарушение



правил



перевозки



устройства



может



стать



причиной



аннулирования



гарантии

.

Если



необходимо



перевезти



принтер

,

выполните



следующие



действия

.

•

Выключите



питание

 (

O

)

принтера



и



отсоедините



все



кабели

.

•

Извлеките



носитель

,

ленту



или



незакрепленные



предметы



из



корпуса



принтера

.

•

Закройте



печатающую



головку

.

•

Аккуратно



упакуйте



принтер



в



заводскую



или



другую



подходящую



коробку

,

чтобы



избежать



повреждения



при



транспортировке

.

Если



оригинальная



коробка



потеряна



или



пришла



в



негодность

,

упаковочную



коробку



можно



приобрести



в



компании



Zebra.

Настройка



и



эксплуатация



принтера

Выбор



места



для



принтера

32

P1088680-151

Выбор



места



для



принтера

Выберите



для



принтера



место

,

удовлетворяющее



следующим



условиям

.

•

Поверхность

.



Поверхность



для



установки



принтера



должна



быть



твердой

,

ровной

,

достаточно



большой



и



способной



удержать



принтер

.

•

Свободное



пространство

.

В



месте



размещения



принтера



должно



быть



достаточно



свободного



пространства



для



обеспечения



вентиляции



и



доступа



к



компонентам



и разъемам



принтера

.

Чтобы



обеспечить



надлежащую



вентиляцию



и



охлаждение

,

оставьте



открытое



пространство



со



всех



сторон



принтера

.

•

Питание

.

принтер



должен



находиться



недалеко



от



легкодоступной



электрической



розетки



с



нужным



напряжением

.

•

Интерфейсы



обмена



данными

.

принтер



должен



находиться



в



зоне



действия



беспроводной



сети

 WLAN (

если



применимо

)

или



на



приемлемом



удалении



от



других



источников



данных

 (

обычно



компьютера

).

Дополнительные



сведения



о настройке



и



максимальной



длине



кабеля



см

.

в



разделе



Общие



характеристики



на стр

. 284

.

•

Условия



эксплуатации

.

Данный



принтер



предназначен



для



работы



в



различных



условиях



и



электрических



сетях

,

включая



склад



или



заводской



цех

.

Таблица

3



содержит



требования



к



температуре



и



относительной



влажности



при



работе



принтера

.

Внимание

! •

Запрещается



помещать



демпфирующие



и



прокладочные



материалы



под



принтером



или



за



его



задней



стенкой

,

поскольку



они



ограничивают



циркуляцию



воздуха



и



могут



стать



причиной



перегрева



принтера

.

Таблица

 3 •

Рабочая



температура



и



влажность

Режим

Температура

Относительная



влажность

Термоперенос

от

 5

до

 40 °C (

от

 40

до

 104 °F)

от

 20

до

 85 % (

без



конденсации

)

Прямая



термопечать

от

 32

до

 104 °F (

от

 0

до

 40 °C).

33

Настройка



и



эксплуатация



принтера

Выбор



режима



печати

Выбор



режима



печати

Используйте



способ



печати

,

соответствующий



текущему



носителю



и



доступным



компонентам



принтера

.

Для



рулонного



и



фальцованного



носителя



используется



один



и тот



же



тракт



носителя

.

Чтобы



перевести



принтер



в



доступный



режим



печати

,

см

.

раздел



РЕЖИМ



ПЕЧАТИ



на стр

. 112

.

Таблица

 4 •

Режимы



печати



и



компоненты



принтера

Режим



печати

Описание

ОТРЫВАНИЕ

Этот



режим



по



умолчанию



можно



использовать



с



любыми



компонентами



принтера



и



большинством



типов



носителей

.

Принтер



печатает



форматы



этикеток



в



том



виде

,

в



котором



получает



их

.

Пользователь



принтера



может



оторвать



отпечатанные



этикетки



в любое



время



после



их



печати

.

ОТКЛЕИВАНИЕ

Этот



режим



можно



использовать



при



наличии



дополнительного



компонента



перемотки

.

Принтер



отклеивает



этикетку



от



подложки



во



время



печати

,

а



затем



приостанавливает



работу

,

пока



этикетка



не



будет



извлечена

.

Подложка



наматывается



на



шпиндель



перемотки



без



использования



пластины



перемотки

.

ПЕРЕМОТКА

Этот



режим



можно



использовать



только



при



наличии



дополнительного



компонента



перемотки

.

Принтер



не



приостанавливает



печать



после



каждой



этикетки

.

Носитель



наматывается



на



катушку



после



печати

.

Для



отделения



этикеток



от



подложки



используется



пластина



перемотки

.

ОТКЛЕИВАНИЕ

Этот



режим



можно



использовать



только



при



наличии



дополнительного



резака

.

Принтер



разрезает



этикетки



после



печати



каждой



из



них

.

ОБР

.

С



ЗАДЕРЖ

.

Этот



режим



можно



использовать



только



при



наличии



дополнительного



резака

.

Принтер



ожидает



команду

 ZPL

для



обрезки



с



задержкой

 (

~JK

),

прежде



чем



выполнить



обрезку



последней



отпечатанной



этикетки

.

ОТКЛ

-

Е



Б

/

ПОДЛ

-

КИ

*

*

Зарезервировано



для



последующего



использования

.

ПЕР

-

КА



Б

/

ПОДЛ

-

КИ

*

ОТРЫВ

.

БЕЗ



ПОДЛ

.

*

АППЛИКАТОР

Этот



режим



предназначен



для



использования



с



устройством

,

наклеивающим



этикетки

.

Принтер



выполняет



печать



при



получении



сигнала



от



аппликатора

.

Дополнительные



сведения



об



интерфейсе



аппликатора



см

.

в



разделе



«

Информация



для



опытных



пользователей

»

руководства



по



обслуживанию

.

Настройка



и



эксплуатация



принтера

Загрузка



носителя

34

P1088680-151

Загрузка



носителя

Используйте



инструкции



из



данного



раздела



для



загрузки



рулонного



или



фальцованного



носителя



в



соответствующем



режиме



печати

.

Вставьте



носитель



в



принтер

.

Поскольку



для



рулонного



и



фальцованного



носителя



используется



один



и



тот



же



тракт



загрузки

,

на



большинстве



рисунков



этого



раздела



показана



только



работа



с



рулонным



носителем

.

Для



загрузки



носителя



выполните



следующие



действия

.

1.

Поднимите



дверцу



носителя

.

Внимание

! •

При



выполнении



любых



действий



вблизи



открытой



печатающей



головки



снимите



кольца

,

часы

,

ожерелья

,

идентификационные



карточки

-

пропуски



и



другие



металлические



предметы

,

которые



могут



коснуться



печатающей



головки

.

Выключать



принтер



во



время



работы



вблизи



открытой



печатающей



головки



не



обязательно

,

однако



компания

 Zebra

рекомендует



сделать



это



в



качестве



меры



предосторожности

.

При



выключении



питания



будут



потеряны



временные



настройки

,

такие



как



формат



этикеток

;

их



нужно



будет



загрузить



повторно



перед



возобновлением



печати

.

35

Настройка



и



эксплуатация



принтера

Загрузка



носителя

2.

Полностью



удалите



все



ярлыки



и



этикетки

,

которые



изношены

,

загрязнены

,

приклеены



или



прикреплены



липкой



лентой

.

3.

Вставьте



рулонный



или



фальцованный



носитель



в



принтер

.

Рулонный



носитель

Поместите



рулон



носителя



на



подающий



шпиндель

.

Нажмите



на



рулон



и продвиньте



его



до



упора

.

Фальцованный



носитель

Фальцованный



носитель



может



храниться



позади



или



снизу



принтера

.

В зависимости



от



способа



хранения



носителя



его



подача



осуществляется



через



расположенную



сзади



или



снизу



прорезь

.

Подача



носителя



сзади

Подача



носителя



снизу

Настройка



и



эксплуатация



принтера

Загрузка



носителя

36

P1088680-151

4.

В



каком



режиме



печати



будет



работать



принтер

? (

Дополнительные



сведения



о режимах



печати



см

.

в



разделе



Выбор



режима



печати



на стр

. 33

.)

Если



применяется

...

Тогда

…

ОТРЫВАНИЕ



Перейдите



на



Режим



отрывания



на стр

. 37

.

ОТКЛЕИВАНИЕ



или



АППЛИКАТОР

Перейдите



на



Режим



отклеивания



или



аппликатора



на стр

. 41

.

ПЕРЕМОТКА



Перейдите



на



Режим



перемотки



на стр

. 48

.

РЕЗАК



или



ОБР

.

С



ЗАДЕРЖ

.

Перейдите



на



Режим



резака



или



режим



обрезки



с



задержкой



на стр

. 55

.

37

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 —

режим



отрывания

Режим



отрывания

1.

Если



вы



еще



не



сделали



этого

,

выполните



инструкции

,

приведенные



в



разделе



Вставьте



носитель



в



принтер

.



на стр

. 34

.

2.

Внимание

! •

Печатающая



головка



может



быть



горячей



и



стать



причиной



ожога

.

Подождите

,

пока



печатающая



головка



остынет

.

Откройте



печатающую



головку

,

повернув



рычаг



для



открывания



головки



вверх

.

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 —

режим



отрывания

38

P1088680-151

3.

Поверните



ручку



регулировки



направляющих



носителя

,

как



показано



на



рисунке

,

пока



направляющая



носителя



не



будет



полностью



выдвинута

.

4.

Внимание

! •

Печатающая



головка



может



быть



горячей



и



стать



причиной



ожога

.

Подождите

,

пока



печатающая



головка



остынет

.

Протяните



носитель



от



шпинделя

 (

1

)

под



узлом



верхнего



рычага

 (

2

),

через



датчик



носителя

 (

3

)

и



под



печатающей



головкой

 (

4

).

Сдвиньте



носитель



назад



так

,

чтобы



он



коснулся



изнутри



задней



стенки



датчика



носителя

.

1

2

3

4

39

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 —

режим



отрывания

5.

Поверните



ручку



регулировки



направляющих



носителя

,

как



показано



на



рисунке

,

пока



направляющая



носителя



не



будет



касаться



края



носителя

.

6.

Требуется



ли



лента



для



печати



на



используемом



носителе

?

Если



не



уверены

,

см

.

раздел



Когда



используется



лента



на стр

. 25

.

Если



применяется

...

Тогда

…

Носитель



для



прямой



термопечати

 (

лента



не



требуется

)

Перейдите



на



шаг

7

.

Носитель



для



термопереноса

 (

требуется



лента

)

a.

Загрузите



ленту



в



принтер

,

если



это



еще



не



сделано

.

См

.

Загрузка



ленты



на стр

. 60

.

b.

Перейдите



на



шаг

7

.

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 —

режим



отрывания

40

P1088680-151

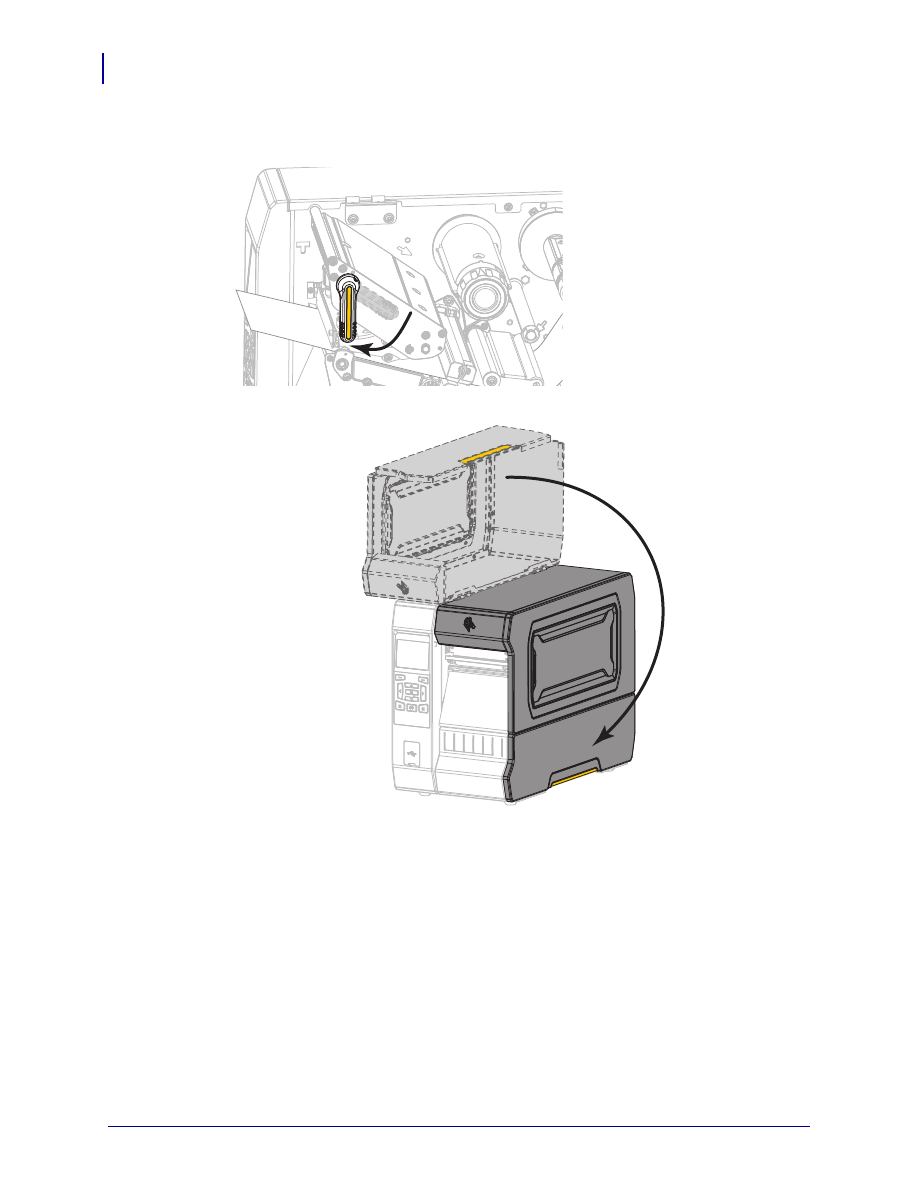

7.

Поверните



рычаг



открытия



печатающей



головки



вниз

,

чтобы



зафиксировать



печатающую



головку

.

8.

Закройте



дверцу



носителя

.

9.

Переведите



принтер



в



соответствующий



режим



печати

 (

см

.

раздел



РЕЖИМ



ПЕЧАТИ



на стр

. 112

).

10.

Нажмите



кнопку



PAUSE

 (

ПАУЗА

),

чтобы



выйти



из



режима



паузы



и



включить



печать

.

В



зависимости



от



настроек

,

принтер



может



выполнить



калибровку



или



подачу



этикетки

.

11.

Для



обеспечения



оптимальных



результатов



выполните



калибровку



принтера

.

См

.

Калибровка



датчиков



ленты



и



носителя



на стр

. 196

.

12.

Если



требуется

,

распечатайте



этикетку



с



конфигурацией



или



другую



этикетку

,

чтобы



проверить



готовность



принтера



к



печати

. (

См

.

СВЕДЕНИЯ



О



ПРИНТЕРЕ



на стр

. 121

.)

Загрузка



носителя



в



режиме



отрывания



завершена

.

41

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 — p

ежим



отклеивания



или



аппликатора

Режим



отклеивания



или



аппликатора

1.

Если



вы



еще



не



сделали



этого

,

выполните



инструкции

,

приведенные



в



разделе



Вставьте



носитель



в



принтер

.



на стр

. 34

.

2.

При



необходимости



установите



пластину



перемотки

/

наматывания



подложки



в положение



отрывания

,

как



показано

.

Инструкции



см

.

в



разделе



Установка



пластины



перемотки

/

наматывания



подложки



на стр

. 211

.

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 — p

ежим



отклеивания



или



аппликатора

42

P1088680-151

3.

При



необходимости



сдвиньте



катушку



на



шпиндель



перемотки

,

чтобы



она



оказалась



на



одном



уровне



с



направляющей



пластиной

.

Для



наматывания



подложки



катушка



не



требуется

.

4.

Внимание

! •

Печатающая



головка



может



быть



горячей



и



стать



причиной



ожога

.

Подождите

,

пока



печатающая



головка



остынет

.

Откройте



печатающую



головку

,

повернув



рычаг



для



открывания



головки



вверх

.

43

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 — p

ежим



отклеивания



или



аппликатора

5.

Поверните



ручку



регулировки



направляющих



носителя

,

как



показано



на



рисунке

,

пока



направляющая



носителя



не



будет



полностью



выдвинута

.

6.

Внимание

! •

Печатающая



головка



может



быть



горячей



и



стать



причиной



ожога

.

Подождите

,

пока



печатающая



головка



остынет

.

Протяните



носитель



от



шпинделя

 (

1

)

под



узлом



верхнего



рычага

 (

2

),

через



датчик



носителя

 (

3

)

и



под



печатающей



головкой

 (

4

).

Сдвиньте



носитель



назад



так

,

чтобы



он



коснулся



изнутри



задней



стенки



датчика



носителя

.

1

2

3

4

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 — p

ежим



отклеивания



или



аппликатора

44

P1088680-151

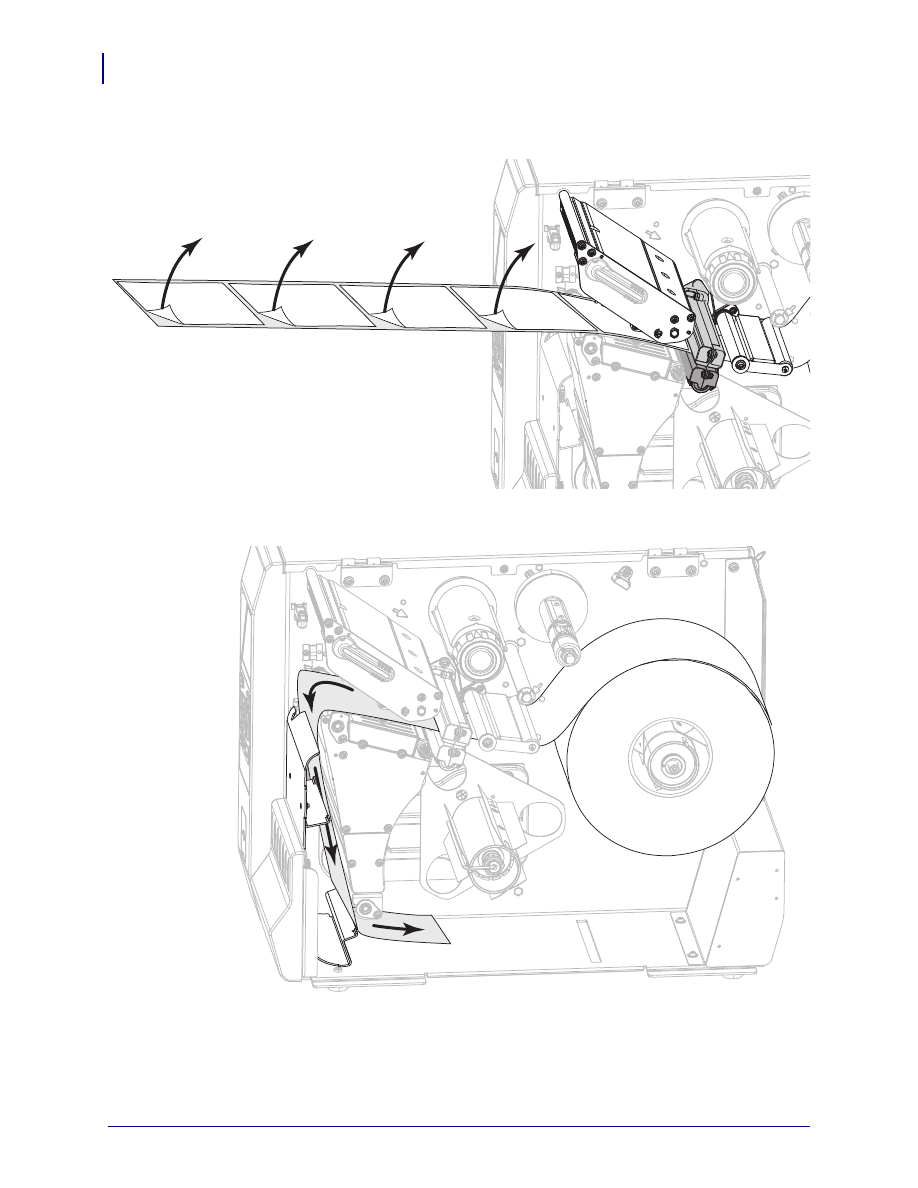

7.

Вытяните



примерно

 50

см



носителя



из



принтера

.

Удалите



этикетки



с



извлеченного



носителя

 (

оставьте



только



подложку

)

и



выбросьте



их

.

8.

Подайте



подложку



за



пластину



перемотки

/

наматывания



подложки

.

9.

Снимите



крючок



со



шпинделя



перемотки

.

45

Настройка



и



эксплуатация



принтера

Загрузка



носителя

 — p

ежим



отклеивания



или



аппликатора

10.

Намотайте



подложку



на



шпиндель



перемотки

,

как



показано



на



рисунке

.

Поверните



шпиндель



перемотки



несколько



раз

,

чтобы



плотно



намотать



подложку



без



провисания

.

11.

Снова



установите



крючок



шпинделя



над



подложкой

.

Вставьте



длинный



конец



крючка



в



небольшое



отверстие



в



направляющей



пластине

 (

1

).

Вставьте



короткий



конец



крючка



в



паз



в



центре



регулировочной



гайки

 (

2

).

2

1















содержание      ..     2      3      4      5     ..
