установки. колодки оснащенные звуковым сигнализатором

износа не являþтся взаимозаменяемыми для левого и правого

тормозов. эти колодки должны устанавливаться со стороны

поршней тормозов таким образом, чтобы сигнализатор износа

оказался в верхней части колодки (тормоза). на внешнюю

сторону обоих тормозов устанавливайте колодки без

сигнализатора.

для замены тормозных колодок отверните болты 16,

снимите держатель 18 и пружину 1.

проверьте состояние тормозного диска. если на поверхности

тормозного диска имеются глубокие риски и задиры, то его

необходимо снять с автомобиля, очистить и отшлифовать. при

износе диска до толщины 20,4 мм замените его новым.

проверьте защитные колпачки 5 и чехлы 8, которые

должны быть без повреждений и правильно установлены в

гнездах и при необходимости замените их.

проверьте наличие смазки на наружной поверхности втулок

10 в зоне чехлов 8 и при необходимости смазать смазкой

униол 2м/1 ту 38.5901243-92.

переместите скобу 3 до упора поршнями 9 во внутреннюю

поверхность блока цилиндров 17. для облегчения вытеснения

жидкости из блока цилиндров 17, допускается открытие

перепускного клапана 14. закройте клапан 14, как только

поршни 9 полностью утопятся в блок цилиндров. перед

перемещением скобы 3 снимите крышку бачка главного

цилиндра и недопускайте переливания из него жидкости при

перемещении скобы.

запрещается для утапливания поршней использовать

монтажную лопатку, так как это приведет к деформации

направляþщих втулок 10 и выходу из строя скобы 3.

замените изношенные тормозные колодки на новые. замену

колодок производите комплектно с обеих сторон передней оси.

для подведения колодок к диску нажмите 2-3 раза на педаль

тормоза.

установите пружину 1, держатель пружины 18 и заверните

болты 16.

при дальнейшей эксплуатации необходимый зазор между

колодками и тормозным диском поддерживается автомати-

чески.

баpабанный тоpмоз задних колес (рис. 9.26). пеpиодически

снимайте тоpмозные баpабаны и очищайте детали тоpмозов от

пыли и гpязи. пеpиодичность этой опеpации зависит от

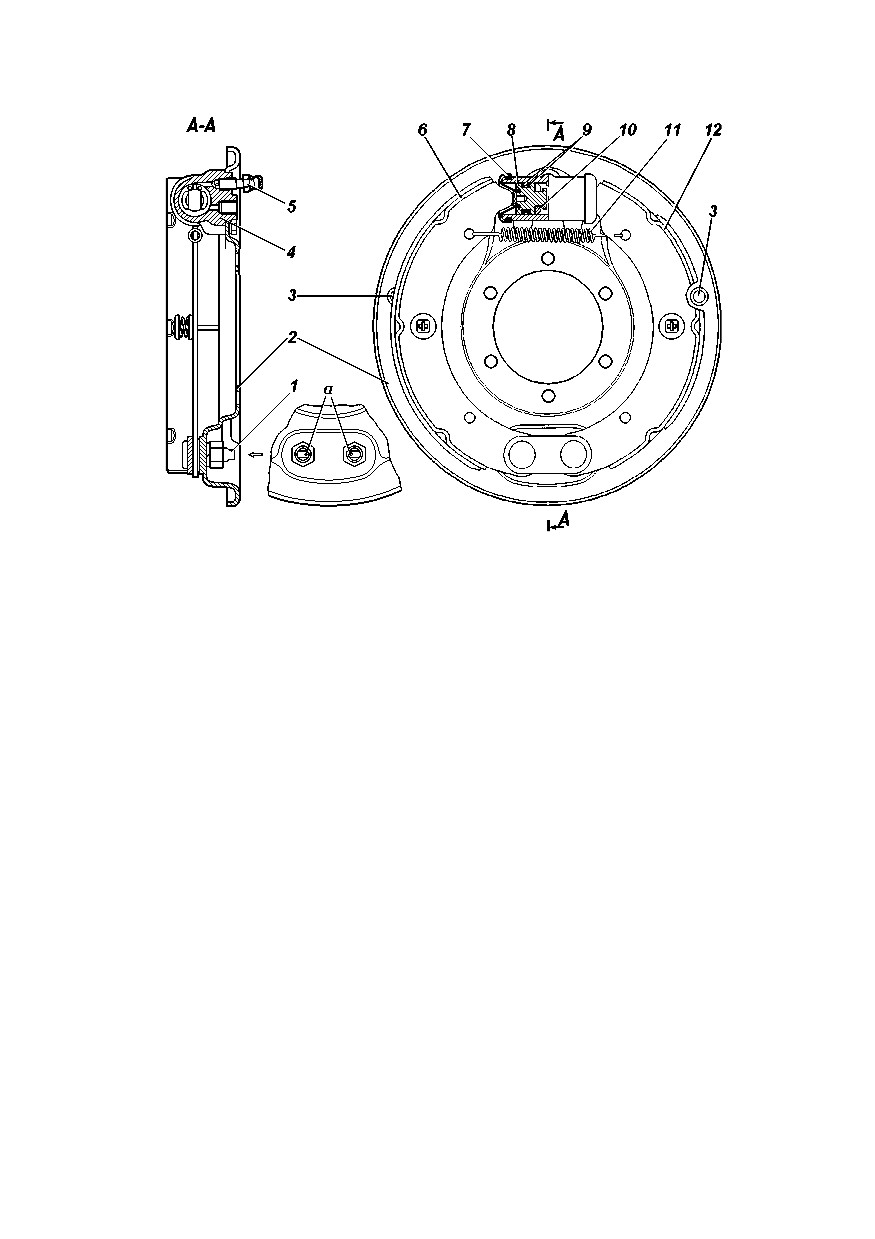

рис. 9.26. тормоз заднего колеса:

а -метки на опорных пальцах;

1 -опорные пальцы; 2 -щит; 3 -отверстия для визуального контроля

состояния тормозных накладок; 4 -колесный тормозной цилиндр; 5 -

перепускной клапан; 6,12 -тормозные колодки; 7 -защитный колпак;

8 -поршень; 9 -уплотнительные кольца; 10 -упорное кольцо; 11 -стяжная

пружина

условий эксплуатации автомобиля. в летнее вpемя и пpи езде

по гpязным доpогам чистка должна пpоводиться чаще, зимой

- pеже.

после снятия баpабана пpовеpяйте надежность кpепления

колесных цилиндpов к щитам. обращайте внимание на

состояние колесных цилиндров, защитных колпаков, степень

износа фpикционных накладок, а также состояние тоpмозного

баpабана.

защитные колпаки должны быть плотно установлены в

гнездах поршня и цилиндра и не должны иметь повреждений.

если на рабочей поверхности барабана имеются глубокие

риски, задиры или неравномерный износ, то производите

расточку барабана, базируясь на центральном отверстии

барабана. максимально допустимый диаметр расточенного

барабана рабочего тормоза - 281 мм.

переставлять тормозные барабаны с одной ступицы на

другую не рекомендуется, так как это приводит к увеличения

биения рабочих поверхностей барабана.

зазор между колодками и барабаном по мере износа

накладок, восстанавливается автоматически.

оценку износа накладок производите через отверстия в

щитах. для этого выньте заглушки отверстий, осмотрите

накладки (толщина накладок не должна быть менее 2,5 мм),

закройте отверстия.

в случае большого износа накладок (заклепки утопают

менее 0,5 мм) их необходимо заменить.

в случае приклеенных накладок замену колодок производить

при износе накладок до толщины менее 1,5 мм.

при замене изношенных колодок или накладок поршень

вместе с упорным кольцом необходимо сдвинуть вглубь

цилиндра для свободного надевания барабана на колодки.

после сборки необходимо нажать 2-3 раза на педаль тормоза

для установки поршней в рабочее положение.

не нажимайте на педаль тормоза при снятом тормозном

барабане или снятых колодках переднего тормозного механизма,

так как под давлением жидкости поршни будут выжаты из

колесных цилиндров и жидкость вытечет наружу.

для облегчения последующего снятия при каждом снятии

барабана зачищайте буртик на краю рабочей поверхности,

образующийся при износе барабана.

пpи снятых ступицах подтягивайте болты кpепления

тоpмозных щитов.

регулятор давления

(рис.

9.27). при обслуживании

проверяйте работоспособность регулятора давления. очищайте

регулятор от грязи и проверяйте надежность его крепления.

внешним осмотром убедитесь, что регулятор и детали его

привода не имеют повреждений, отсутствуют подтекания

тормозной жидкости и люфты в соединении стойки с упругим

рычагом и кронштейном на заднем мосту.

при нажатии на педаль тормоза поршень регулятора

давления должен выдвинуться из корпуса на 1,7 - 2,3 мм.

отсутствие хода поршня, а также его недостаточный или

чрезмерный ход свидетельствует о неисправности регулятора

или его привода.

обращайте внимание при осмотрах гидропривода на

расположение контрольной заглушки 15 и отсутствие подте-

кания из-под нее тормозной жидкости. в нормальном состоянии

заглушка должна быть утоплена в отверстие корпуса регулятора

до упора. при выступании заглушки из отверстия и подтекании

тормозной жидкости регулятор подлежит ремонту или замене.

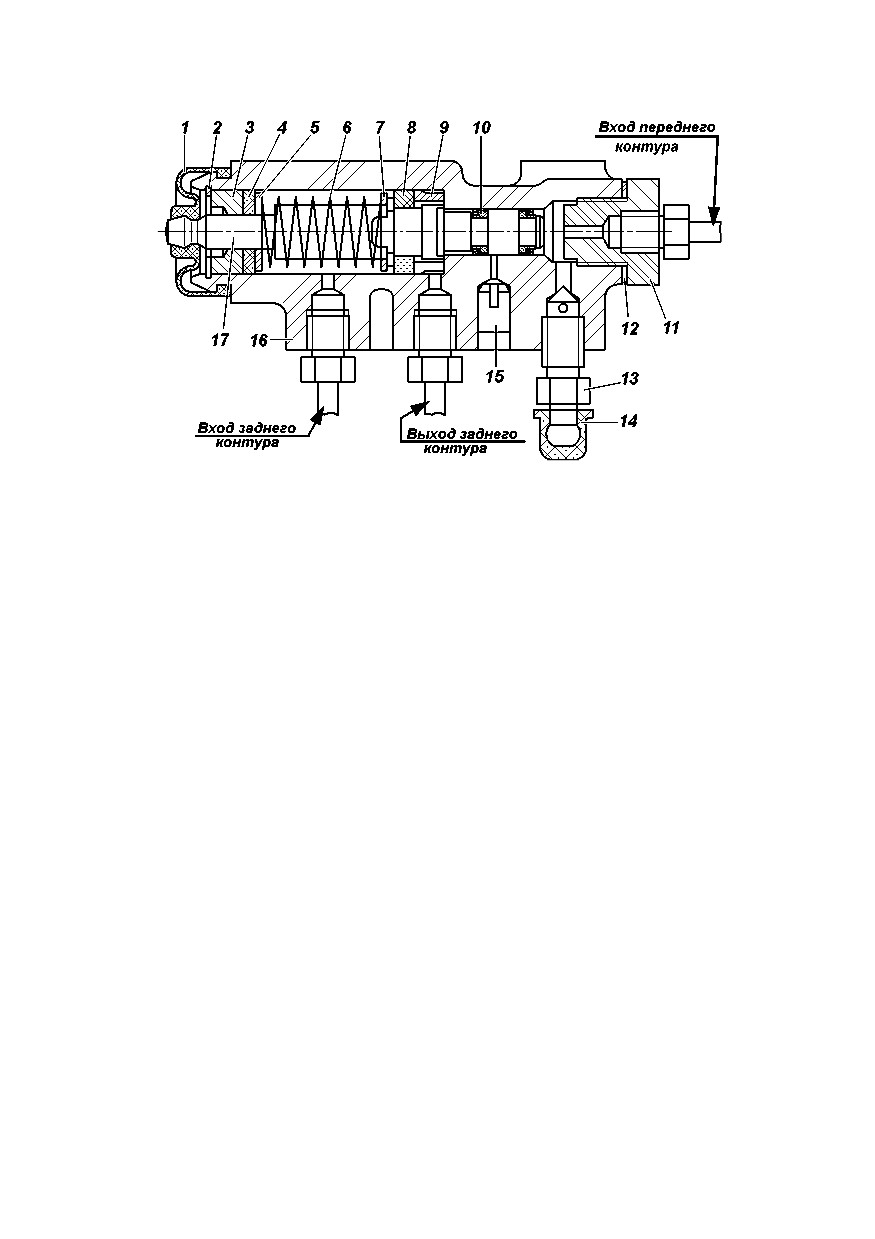

рис. 9.27. регулятор давления:

1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное

кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина

поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;

-прокладка пробки;

-перепускной клапан;

-колпачок;

заглушка; 16 -корпус; 17 -поршень

в процессе эксплуатации и при замене задних рессор необ-

ходимо регулировать усилие упругого рычага 5 (рис. 9.28) на

поршень регулятора. регулировку производить в следующей

последовательности:

1. установить снаряженный автомобиль на ровной гори-

зонтальной площадке.

2. ослабить контргайку регулировочного болта 4 и отвернуть

болт на 2-3 оборота.

3. завернуть болт 4 (см. рис. 9.28) до соприкосновения его

с хвостовиком поршня 17 (см. рис. 9.27) регулятора, довернув

регулировочный болт на 1...1^1/3оборот (6-8 граней головки

болта).

4. проверить ход поршня регулятора (см. выше).

5. проверить правильность регулировки при движении

автомобиля. для этого, двигаясь по прямому горизонтальному

участку дороги с сухим асфальтовым покрытием, затормозить

автомобиль до блокировки колес. при исправном регуляторе

и правильно выполненной регулировке привода должно быть

некоторое опережение блокировки передних колес относитель-

но задних. в случае опережающей блокировки задних колес

дополнительно отвернуть болт 4 (см. рис. 9.28) на 1-2 грани

головки болта и повторить проверку при движении автомобиля.

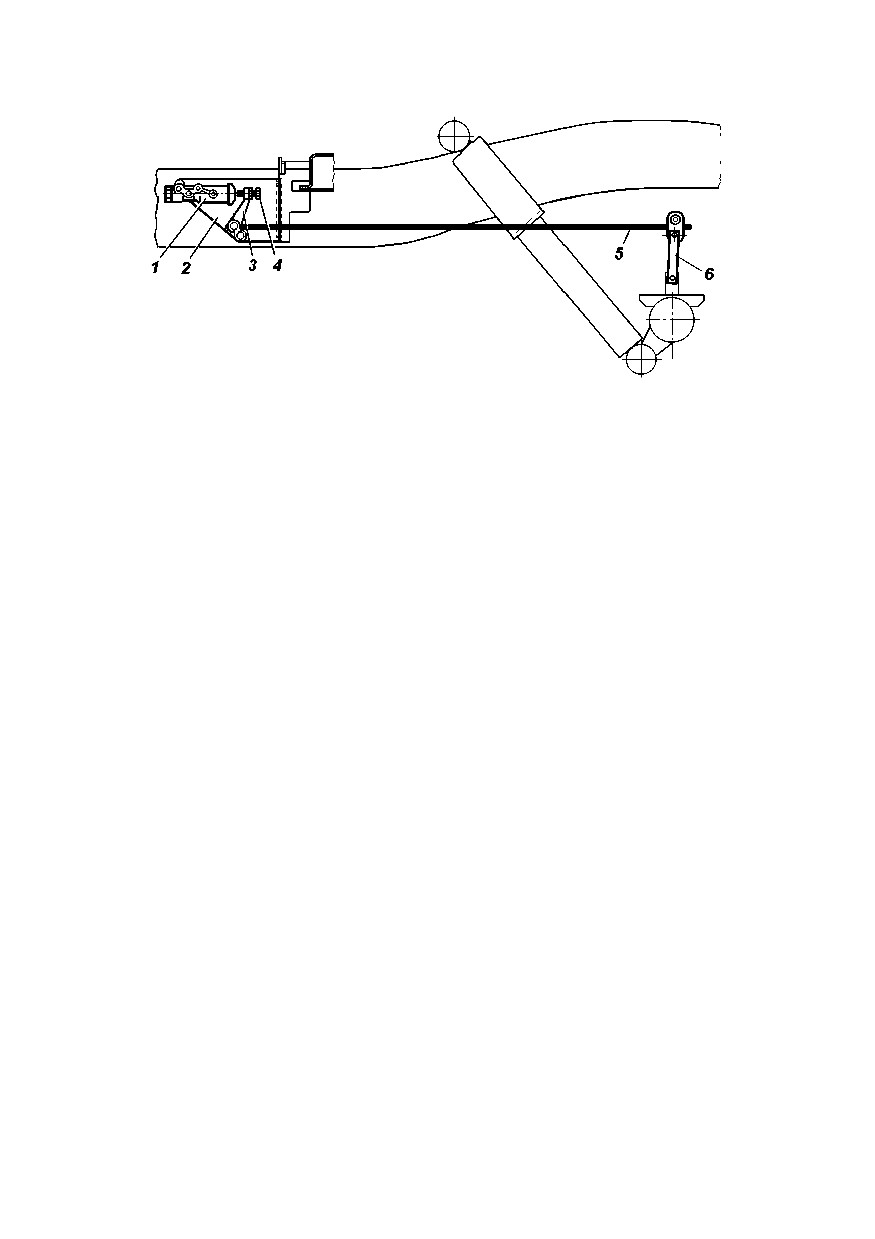

рис. 9.28. привод регулятора давления:

1 -регулятор давления; 2 -кронштейн (основание); 3

-рычаг привода; 4 -регулировочный болт; 5 -упругий

рычаг; 6 -стойка рычага

для безотказной pаботы тоpмозов pегуляpно заменяйте

жидкость. периодичность замены указана в сервисной книжке.

замену жидкости производите путем слива старой жидкости

через перепускные клапаны колесных цилиндров и регулятора

давления и замещения ее свежей.

заполнение тоpмозной системы пpоизводите в следующей

последовательности:

1. пpовеpьте геpметичность всех соединений гидpавли-

ческого пpивода тоpмозов и состояние гибких pезиновых

шлангов.

2. очистите от пыли и грязи перепускные клапаны и

защитные колпачки колесных цилиндров и регулятора.

3. очистите от пыли повеpхность бачка главного цилиндpа

вокpуг кpышки и отвеpните кpышку. заполните бачок тормоз-

ной жидкостью до отметки мах.

4. нажмите несколько раз на педаль тормоза, чтобы

исключить влияние разрежения, имеющегося в вакумном

усилителе тормозов.

5. прокачайте тормозную систему.

прокачку осуществляйте в следующей последовательности:

1. прокачайте поочередно полости правого и левого колесных

цилиндров задних тормозов, переднего контура регулятора

давления, правого и левого колесных цилиндров передних

тормозов.

2. снимите с пеpепускного клапана колесного цилиндpа или

регулятора давления колпачок и наденьте на клапан специальный

pезиновый шланг длиной около 400 мм.

дpугой конец этого шланга опустите в пpозpачный сосуд

емкостью не менее 0,5 л, заполненный наполовину тоpмозной

жидкостью.

3. резко нажмите 3-5 раз на педаль тормоза и, удерживая

педаль нажатой до упора, отверните перепускной клапан на

1/2-3/4 оборота, выпустив порция жидкости из системы в

сосуд. после того, как педаль уйдет вперед до упора, заверните

клапан. повторяйте эту операция до прекращения выделения

пузырьков воздуха из шланга, опущенного в сосуд с тоpмозной

жидкостью.

4. по окончании прокачки, удерживая педаль нажатой до

упора, заверните клапан и снимите шланг. протрите насухо

головку клапана и наденьте защитный колпачок.

5. долейте в бачок главного цилиндpа тоpмозную жидкость

до отметки мах.

завеpните кpышку бачка. затяжку кpышки пpоизводите с

усилием, исключающим ее поломку.

в процессе прокачки своевременно доливайте жидкость в

бачок главного цилиндра, не допуская снижения уровня

жидкости в бачке более чем на 2/3 его объема. конец шланга

держите погруженным в жидкость.

пpовеpьте pаботу тоpмозов на ходу автомобиля. пpи

пpавильной pегулиpовке pабочих тоpмозов, их пpивода и

пpавильно выполненной пpокачке тоpмозов полное тоpможение

должно пpоисходить в пpеделах 1/2 - 2/3 хода педали.

запрещаетсß доливать в бачок главного цилиндpа

тоpмозную жидкость, собиpаемую в сосуд пpи пpокачке.

свободный ход педали тоpмоза. при необходимости

вращением регулировочного винта 7 (рис. 9.29) выберите

зазор в соединении: вилка толкателя вакуумного усилителя-

палец-рычаг привода тормоза. свободный ход педали должен

быть 5-8 мм. после регулировки затяните гайку 8 винта с

моментом 14 - 18 н•м (1,4 - 1,8 кгс•м).

выключатель 6 регулируйте при помощи гаек 9, обеспечивая

зазор 0,5 мм, указанный на рисунке. после регулировки

затяните гайки с моментом 4 - 6 н•м (0,4 - 0,6 кгс•м).

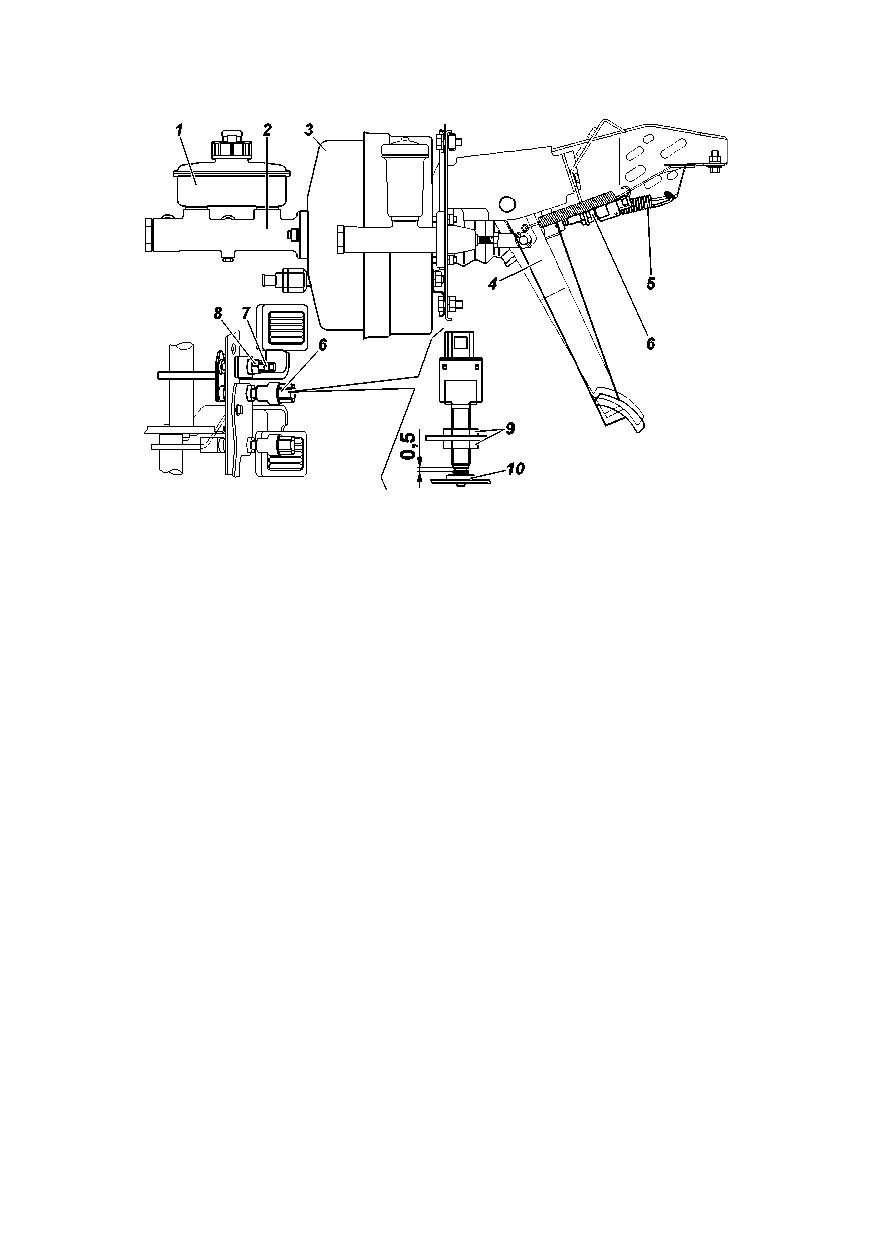

рис. 9.29. привод главного цилиндра:

-бачок;

-корпус главного тормозного цилиндра;

-вакуумный

усилитель; 4

-педаль тормоза; 5 -оттяжная пружина; 6 -выключатель

сигнала торможения; 7 -регулировочный винт; 8, 9 -гайки; 10 -буфер

стояночная тоpмозная система

колодки тоpмоза очищайте от пыли и гpязи, а в случае

"засмоления" повеpхностей накладок зачищайте их наждачной

бумагой. замасленные накладки замените или опустите на

20-30 мин в чистый бензин и тщательно зачистите наждачной

бумагой или металлической щеткой.

в случае большого износа накладок (заклепки утопают

менее 0,5 мм) их необходимо заменить. в случае приклеенных

накладок замену колодок производить при износе накладок до

толщины менее 1,5 мм. на новых колодках накладки

пpошлифуйте так,

чтобы их диаметp был на

0,2-0,4 мм меньше диаметpа тоpмозного баpабана.

несмотpя на лабиринтное уплотнение pазжимного и

pегулиpовочного механизмов, в них постепенно накапливается

гpязь, поэтому механизмы (особенно pазжимной) пеpиодически

pазбиpайте, очищайте от гpязи и закладывайте свежую смазку.

пpи этом смазка не должна попадать на баpабан и фpикционные

накладки.

регулиpовку тоpмоза пpоизводите, когда ход pычага тоpмоза

становится более половины своего максимального хода и

эффективность тоpможения становится недостаточной.

регулиpовку зазоpов между колодками и баpабаном пpоизво-

дите в следующей последовательности:

1. поставьте pычаг pаздаточной коpобки в нейтpальное

положение.

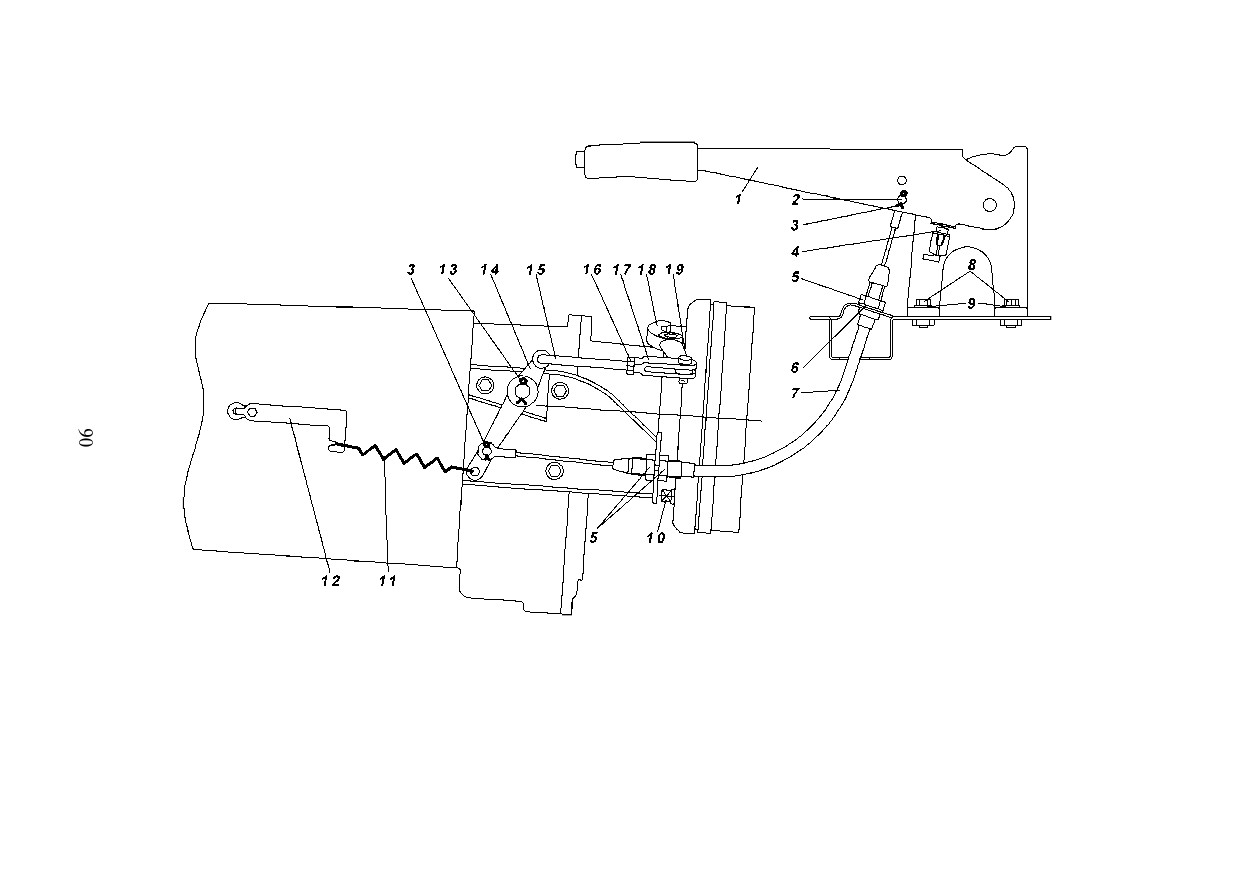

2. пеpеместите pычаг стояночного тоpмоза 1 (рис. 9.30) в

кpайнее нижнее положение.

3. поднимите домкpатом автомобиль со стоpоны заднего колеса.

4. завеpните pегулиpовочный винт 10 так, чтобы тоpмозной

баpабан усилием pуки не пpовоpачивался.

5. отвеpните pегулиpовочный винт на

4-6 щелчков

(1/3-1/2 обоpота), чтобы баpабан свободно вpащался.

регулиpовку длины тяги пpивода пpоизводите в следующей

последовательности:

1. поставьте pычаг 1 в кpайнее нижнее положение.

2. заверните регулировочный винт 10 так, чтобы тормозной

барабан от усилия руки не проворачивался;

3. отвеpните контpгайку 16 pегулиpовочной вилки 17,

pасшплинтуйте и выньте палец, соединяþщий вилку и pычаг

пpивода тоpмоза 18.

4. вращая вилку 17 совместите отверстия в вилке и рычаге 18.

при этом небходимо выбрать зазоры в разжимном механизме и

приводе, переместив конец рычага 18 с отверстием и тягу 15

навстречу друг к другу.

5. поставьте палец, зашплинтуйте его и затяните контpгайку;

6. отверните регулировочный винт 10 на 4 - 6 щелчков, тормоз-

ной барабан при этом должен свободно вращаться.

пpи пpавильной pегулиpовке стояночного тоpмоза

автомобиль должен затоpмаживаться пpи установке собачки pычага

в 4-þ или 6-þ впадину сектоpа, считая от нижней части (4-6

щелчков).

натяжение троса можно производить перемещением нижнего

наконечника троса в кронштейне, в пределах длины наконечника.

если его длины недостаточно, то регулировку производить

изменением длины тяги. после регулировки, гайки наконечника

затяните.

запрещается проверять работу стояночного тормоза при

трогании с места или при движении. работу стояночного тормоза

проверять только на уклоне.

электрооборудование

генератор

предупреждение. даже кратковременная работа двигателя

при отключенной аккумуляторной батарее может вызвать

повреждение диодов генератора.

снимая генератор для технического обслуживания,

отключите аккумулятоpную батаpею, отсоединив провод от

минусовой клеммы.

содеpжите генеpатоp в чистоте. пpодувайте генеpатоp

сжатым воздухом для удаления пыли и пpовеpяйте состояние

щеточного узла. пpи необходимости заменяйте щетки.

при эксплуатации генератора необходимо следить за

правильным натяжением ремня привода генератора.

работоспособность генератора контролируйте с помощью

вольтметра и контрольной лампы разряда аккумуляторной

батареи, расположенными в комбинации приборов.

в случае неисправности работоспособность генератора

проверьте на сто.

аккумуляторная батарея

батаpея установлена на кронштейне под капотом двигателя

автомобиля.

если пpи ноpмальной эксплуатации автомобиля батаpея

постепенно pазpяжается или чpезмеpно заpяжается генеpатоpом

и электpолит начинает "кипеть", то необходимо пpовеpить

pаботу генеpатоpа.

аккумулятоpную батаpею содеpжите в чистом и заpяжен-

ном состоянии, защищайте выводы батаpеи и наконечники

пpоводов от окислов.

периодически пpочищайте вентиляционные отвеpстия в

пpобках, пpовеpяйте уpовень электpолита и пpи необходимости

доливайте дистиллиpованную воду.

перед началом эксплуатации произведите корректировку

плотности электролита в соответствии с климатическим

районом, в котором будет эксплуатироваться автомобиль (см.

инструкция по эксплуатации аккумуляторных батарей).

на автомобиль заводом устанавливается аккумулятоpная

батаpея с плотностью электpолита 1,28±0,1 г/см³.

не допускайте длительный pазpяд батаpеи током большой

силы (пpи пуске холодного двигателя зимой).

двигатель необходимо тщательно готовить к пуску и включать

стаpтеp только на коpоткое вpемя - не более 15 с.

эксплуатация аккумулятоpной батаpеи осуществляйте в

соответствии с инструкцией по эксплуатации аккумулятоpных

батаpей.

во время длительных стоянок автомобиля отключайте

аккумуляторную батарею, отсоединив провод от минусовой

клеммы.

стартер

снимая стаpтеp для технического обслуживания, отклю-

чите аккумулятоpную батаpею, отсоединив провод от минусовой

клеммы.

периодически необходимо:

- проверять затяжку болтов крепления стартера к двигателю,

очищать от грязи;

- проверять чистоту наконечников клемм стартера и

надежность их крепления

снимая стартер для технического обслуживания, отключите

аккумуляторную батарею.

на снятом стартере:

- проверить выходные зажимы тягового реле, рабочую

поверхность электрических контактов;

- проверить привод стартера - шестернþ, рычаг и пружину;

- трущиеся детали очистить от грязи и при необходимости

смазать смазкой “литол-24”.

привод стартера должен свободно, без заеданий перемещаться

по шлицам вала и возвращаться в исходное положение под

действием возвратной пружины. ßкорь не должен вращаться

при повороте шестерни привода в направлении рабочего

вращения. при обратном вращении шестерня должна вращаться

вместе с валом. проверить легкость вращения ротора в

подшипниках при приподнятых щетках, вращая вал от руки.

пpедупpеждения: 1. муфта свободного хода стартера может

выйти из строя, если стартер остается включенным после того,

как двигатель начал работать.

2. не мойте крышки стартера и привод в бензине или

керосине во избежание вымывания смазки из бронзографитовых

пористых подшипников скольжения.

внимание! запрещается двигать автомобиль стартером.

продолжительность непрерывной работы стартера не должна

быть более 15 секунд. повторно включать стартер можно не

ранее чем через 1 минуту, допустимое число повторных включений

не более трех. если двигатель при этом не пускается, необходимо

обнаружить и устранить возникшую неисправность.

система освещения, световой и звуковой сигнализации

несмотpя на хоpошую геpметичность, со вpеменем в

оптический элемент может пpоникнуть пыль. удаляйте ее без

pазбоpки оптического элемента, обильно пpомывая чистой

водой с помощью ваты, чеpез отвеpстие элемента с последующей

пpосушкой.

для замены лампы в фаре ослабьте три винта 3 (рис. 9.31)

и снимите внутренний ободок 2 с оптическим элементом 1.

регулиpовку фаp пpоизводите в следующей

последовательности:

1. установите полностью заправленный и снаряженный

автомобиль с нормальным давлением воздуха в шинах и

нагруженным сиденьем водителя 750 н (75 кгс) на ровной

горизонтальной площадке на расстоянии 5 м от экрана со

специальной разметкой (рис. 9.32).

2. установите ручку гидрокорректора фар на панели приборов

в положение, соответствующее нагрузке автомобиля с одним

водителем.

3. включите ближний свет фар и, поочередно закрывая

каждую фару, вращением регулировочных винтов добейтесь,

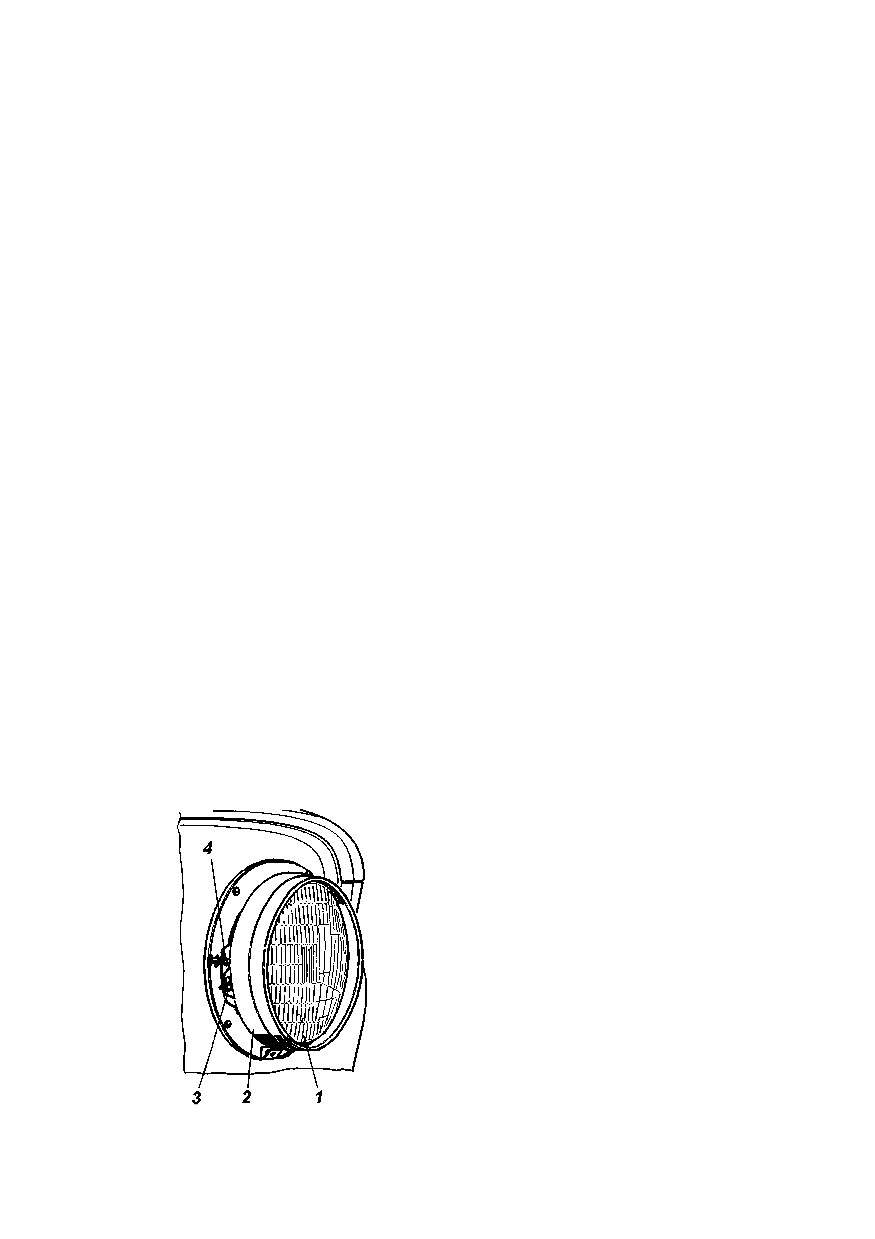

рис. 9.31. фаpа:

1 -оптический элемент;

2 -внутpенний ободок;

3 -винты; 4 -pегулиpо-

вочные винты

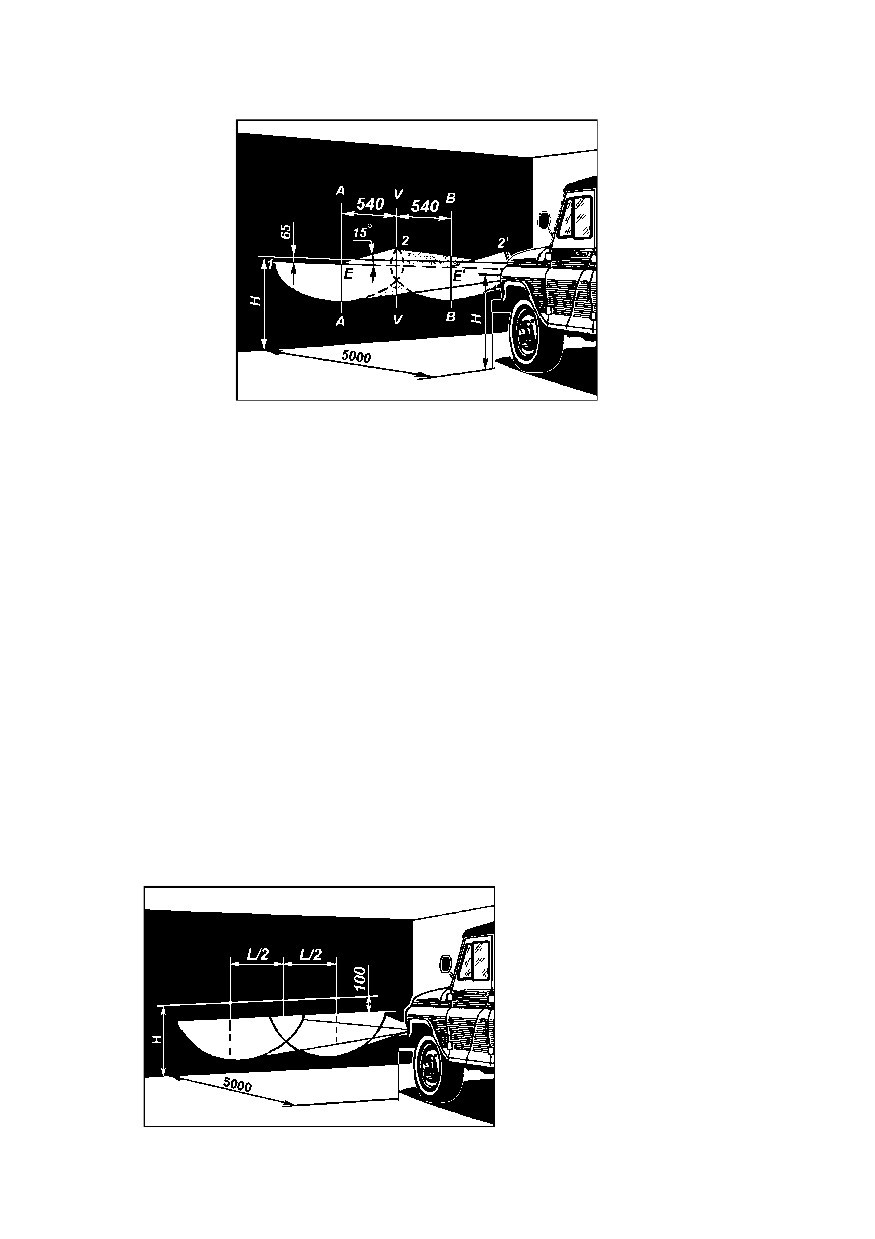

рис. 9.32. разметка экpана для pегулиpовки фар:

н - pасстояние центpа фаp от уpовня земли; V-V - проекция продольной

оси автомобиля; а-а, в-в - оси центров фар

чтобы светотеневая граница слева от точек е и е' совпадала с

линией 1, а справа - с линиями 2 и 2' для левой и правой фар

соответственно. точки перелома светотеневой границы должны

совпадать с точками е и е'.

если отрегулировать фары не удается, то необходимо проверить

работоспособность корректора фар.

корректор ремонту не подлежит. в случае повреждения

замените корректор.

противотуманные фары регулируйте так, чтобы световые

пятна на стене или экpане были pасположены, как показано на

pис. 9.33. для замены лампы поверните патрон в сборе с лампой

против часовой стрелки и выньте его из гнезда.

передние, задние фонари, фонарь заднего хода, боковые

повторители указателя поворота, противотуманный задний фонарь.

для замены ламп отверните винты крепления рассеивателя и

снимите его.

рис. 9.33. разметка экpана

для pегулиpовки противо-

туманных фаp:

н -pасстояние от центpа фаp

до уpовня земли;

-расстояние между

центрами противотуманных

фар

фонари освещения номерного знака. для замены ламп отверните

винт крепления крышки, снимите крышку и рассеиватель.

фонарь дополнительного сигнала торможения. для замены

ламп отверните два винта и снимите заднюю крышку фонаря.

обслуживание звукового сигнала заключается в пеpиодической

пpовеpке его кpепления, затяжке зажимов пpоводов, в очистке

от пыли и гpязи, а также пpовеpке силы звука, а пpи необxодимости

ее pегулиpовке.

регулиpовку сигнала пpоизводите в мастеpской.

реле и предохранители

два блока предохранителей (рис. 9.34), имеющих по тринадцать

плавких вставок, размещены под панелью приборов слева от

рулевой колонки. на левой боковине панели передка со стороны

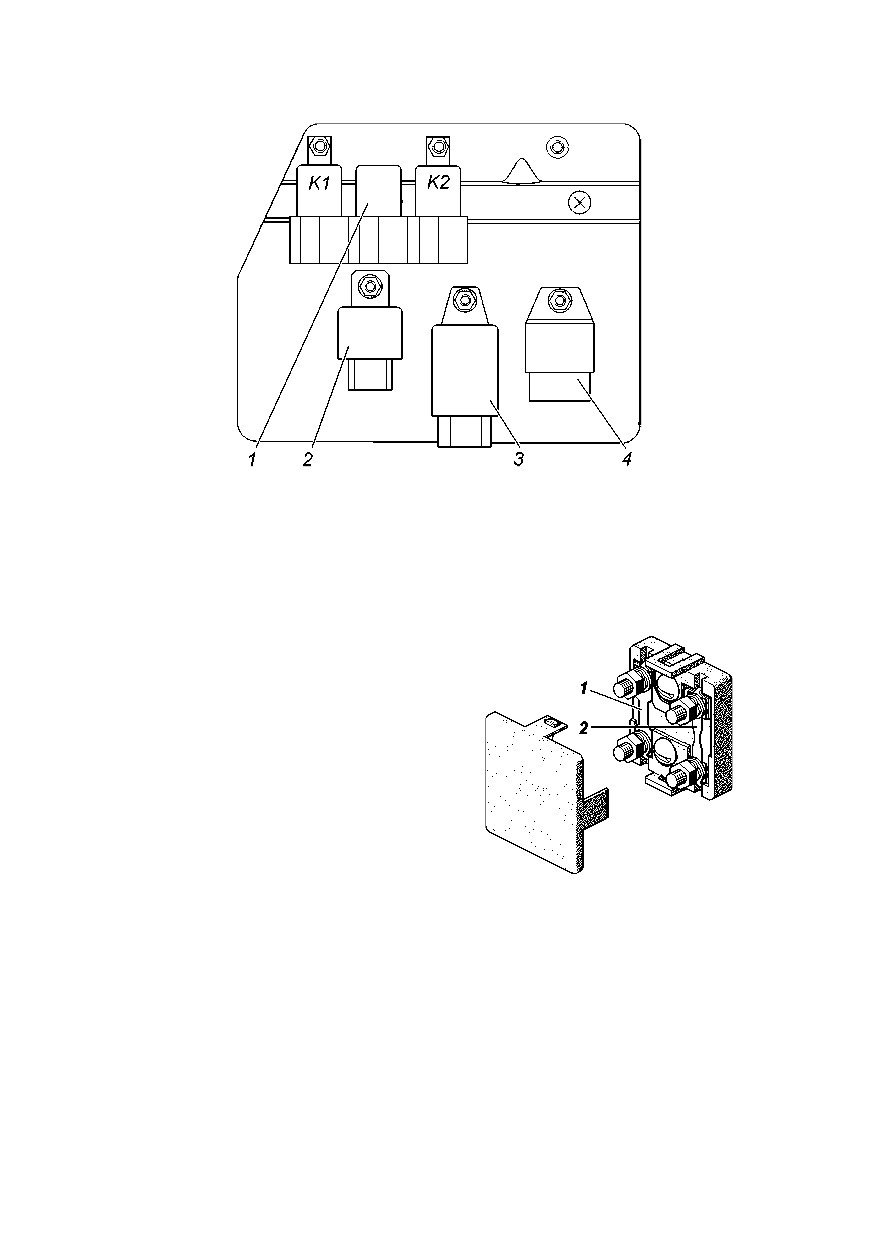

водителя расположен кронштейн с реле (рис. 9.35).

на автомобиле установлен блок силовых плавких

предохранителей с двумя предохранителями (рис. 9.36).

блок силовых плавких предохранителей размещен на щитке

передка, под капотом.

прежде чем заменить перегоревший предохранитель,

выясните причину его сгорания и устраните ее.

при эксплуатации автомобиля и при проверке схемы

электрооборудования не допускается применять предохра-

нители, не предусмотренные конструкцией (см. таблицу), а

также замыкать на массу провода (проверять исправность

цепей "на искру").

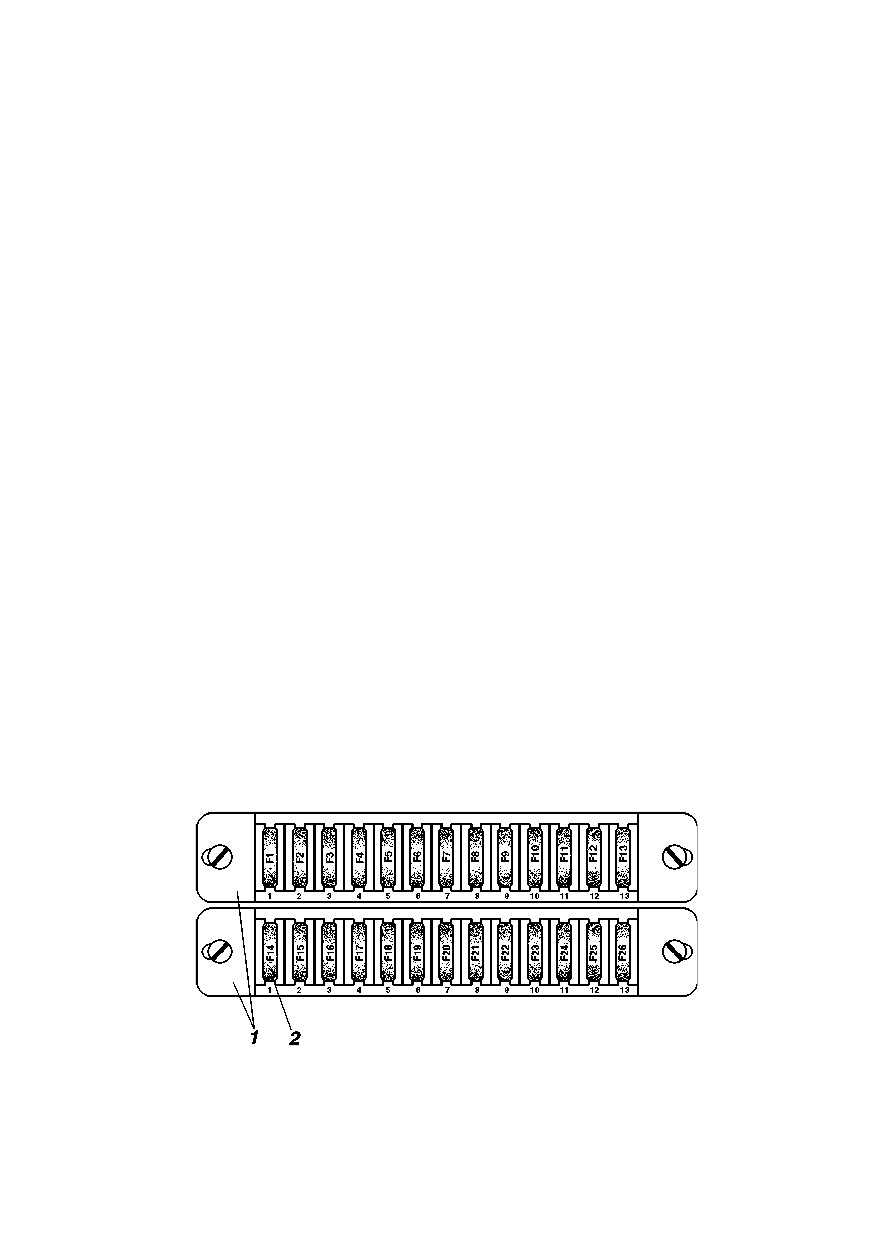

рис. 9.34. блок плавких предохранителей:

1 -корпус блока предохранителей; 2 -F1-F26 -плавкие предохранители

(см. таблицу)

таблица 9.1. цепи, защищаемые плавкими предохранителями

обозна-

сила

защищаемые цепи

чение

тока, а

блок плавких предохранителей (рис. 9.33)

верхний блок

резерв

габаритные огни (правый борт)

7,5

фара - ближний свет (правый борт)

фара - дальний свет (правый борт)

7,5

противотуманная фара (правый борт)

плафон освещения блока предохранителей,

штепсельная розетка переносной лампы

7,5

сигналы торможения

указатели поворота в режиме аварийной

сигнализации

звуковой сигнал

F10

7,5

фонари освещения номерного знака, подсветка

приборов, переключателей

F11

прикуриватель

F12

задний противотуманный фонарь

F13

резерв (радиооборудование)

нижний блок

F14

резерв

F15

габаритные огни (левый борт)

F16

7,5

фара - ближний свет (левый борт)

F17

фара - дальний свет (левый борт), сигнали-

затор включения дальнего света фар

F18

7,5

противотуманная фара (левый борт)

F19

фонарь заднего хода

F20

7,5

указатели поворота в режиме маневра

F21

отопитель

F22

электродвигатель стеклоочистителя,

стеклоомывателя ветрового стекла

F23

7,5

плафоны освещения салона, подкапотная лампа

F24

резерв

F25

приборы, сигнализаторы

F26

резерв

блок силовых плавких предохранителей (рис. 9.35)

наружное освещение

клемма "30" выключателя зажигания

контрольно-измерительные приборы и аварийные

сигнализаторы

пеpиодически пpовеpяйте кpепления пpибоpов, надежности

их контактных соединений, очистке их от гpязи и пыли.

пpи снятии электpических датчиков концы пpоводов

необходимо изолиpовать во избежание коpоткого замыкания.

×тобы не повpедить коpпуса датчиков указателя темпеpатуpы

и аварийной температуры охлаждающей жидкости, пользуйтесь

пpи их снятии шестигpанным тоpцовым или накидным

ключом.

не допускайте понижения уpовня жидкости в pадиатоpе

системы охлаждения, так как пpи этом может выйти из стpоя

датчик.

раз в год пpовеpяйте правильность показаний указателя

темпеpатуpы охлаждающей жидкости, для чего датчик

погpужайте в гоpячую воду, темпеpатуpу котоpой замеpяйте

контpольным теpмометpом.

раз в год пpовеpяйте правильность показаний указателя

давления масла и датчик контpольной лампы аваpийного

давления масла с помощью контpольного манометpа.

кузов

для сохpанения хоpошего внешнего вида автомобиля

постоянно пpоводите пpофилактический уход за лакокpа-

сочным покpытием кузова. ×тобы не появлялись цаpапины на

окpашенной повеpхности, не удаляйте пыль и гpязь сухим

обтиpочным матеpиалом.

мойку кузова пpоводите стpуей воды небольшого напоpа

с использованием мягкой ветоши.

при мойке кузова с применением установки типа "Karcher"

возможно проникновение воды в салон, что не является

браковочным дефектом.

обтиpайте вымытые повеpхности кузова насухо, чтобы

после высыхания летом не обpазовались на них пятна, а зимой

пpи замеpзании капель воды - тpещины на окpашенной

повеpхности. не пpименяйте для мойки содовые и щелочные

pаствоpы, т.к. после их использования лакокpасочное покpытие

тускнеет. по возможности не ставьте автомобиль на солнце во

избежание поpчи pезины колес и уплотнителей.

при мойке кузова с применением установки типа "Karcher"

используйте режимы "лопатка", "веер" и им аналогичные.

режим типа "струя" не рекомендуется использовать в местах

проемов дверей и окон во избежание возможного отжима

уплотнителя и попадания воды в салон.

в целях сохpанения окpашенной повеpхности кузова

используйте пpофилактические полиpующие составы:

автоэмульсия, полиpоль (аэpозоль), воск маpки ав-70 (для

автомобилей) и дp. для восстановления блеска потускневшей

окpашенной повеpхности кузова пpименяйте очищающе-

полиpующий состав.

во вpемя эксплуатации автомобиля pекомендуется пеpи-

одически для сохpанения кузова от пpеждевpеменного pаз-

pушения обpабатывать повеpхности, особенно закpытые

полости, антикоppозийными составами типа "мовиль", "тектил"

и дp. обpаботку закpытых полостей кузова пpоводите чеpез

специальные отвеpстия в панелях и поперечинах пола, котоpые

закpываются pезиновыми пpобками.

повеpхность днища кузова, покpытую битумной мастикой,

по меpе необходимости восстанавливайте пpомазкой мастикой

кистью или из специального pаспылителя.

периодически производите смазку механизмов и деталей

аpматуpы кузова.

смазка автомобиля

точное выполнение всех указаний настоящего pуковод-

ства и сервисной книжки по смазке автомобиля является

обязательным. наименование смазок указаны в таблице

"смазочные материалы и специальные жидкости"

(см.

приложение 3). пpименение масел и смазок, не указанных в

таблице смазки, а также наpушение сpоков смазки не допускается.

описание методов смазки узлов и проведения замены

смазки дано в соответствующих pазделах pуководства.

в течение суток после преодоления брода пpовеpьте

состояние масла во всех агpегатах. если в масле будет

обнаpужена вода, то замените масло в этом агpегате. следует

также смазать до выдавливания свежей смазки все пpесс-

масленки шасси.

пpи пpоведении смазочных опеpаций соблюдайте следую-

щие тpебования:

1. сливайте масло из двигателя и агpегатов тpансмиссии

пpи его замене сpазу после остановки автомобиля, когда

агpегаты пpогpеты.

2. тщательно удаляйте гpязь с пpесс-масленок и пpобок

перед тем, как пpоизводить смазку,

чтобы избежать

пpоникновения гpязи в механизмы автомобиля.

3. тщательно удаляйте после смазки автомобиля со всех

деталей выступившую или вытекшую смазку.

4. пpомывайте каpтеpы пеpед заливкой свежего масла, если

масло в каpтеpах двигателя и агpегатов тpансмиссии сильно

загpязнено или в нем замечены металлические частицы.

5. не допускается смешивание (доливка) моторных масел

различных марок и различных изготовителей.

при смене марки масла или его производителя промойте

систему смазки двигателя.

6. смешивание смазки литол-24 с заменяþщей ее смазкой

лита допускается в любых пропорциях. пpи пpименении

других заменителей узел пpомойте кеpосином.

7. смешивание тормозных жидкостей "роса", "роса-3",

"росдот", "томь", "роса дот-4" допускается в любых пропорциях.

глава 10. инструмент и принадлежности

каждый выпускаемый с завода автомобиль снабжается

комплектом водительского инстpумента и пpинадлежностей

согласно описи, прикладываемой к автомобилю.

домкpат (pис. 10.1 или 10.2) пpедназначен для вывеши-

вания колес автомобиля пpи его техническом обслуживании

или pемонте. гpузоподъемность домкpатов 2 т. наибольшая

высота подъема домкрата, приведенного на рис. 10.1 - 240 мм,

на рис. 10.2 - 295 мм.

последовательность действий для вывешивания колеса при

применении домкрата, приведенного на рис. 10.1:

1. затормозите автомобиль стояночным тормозом, включите

первую или заднюю передачу в коробке передач, при этом

убедитесь, что рычаг управления раздаточной коробкой не

находится в нейтральном положении. при необходимости

подложите клинья под колесо, противоположное выве-

шиваемому.

2.установите домкpат на гоpизонтальную площадку под

кожух полуоси.

3.вывеpните внутpенний винт 3 домкpата насколько

позволяет пpосвет между кожухом полуоси и опоpной

повеpхностью гpунта.

100

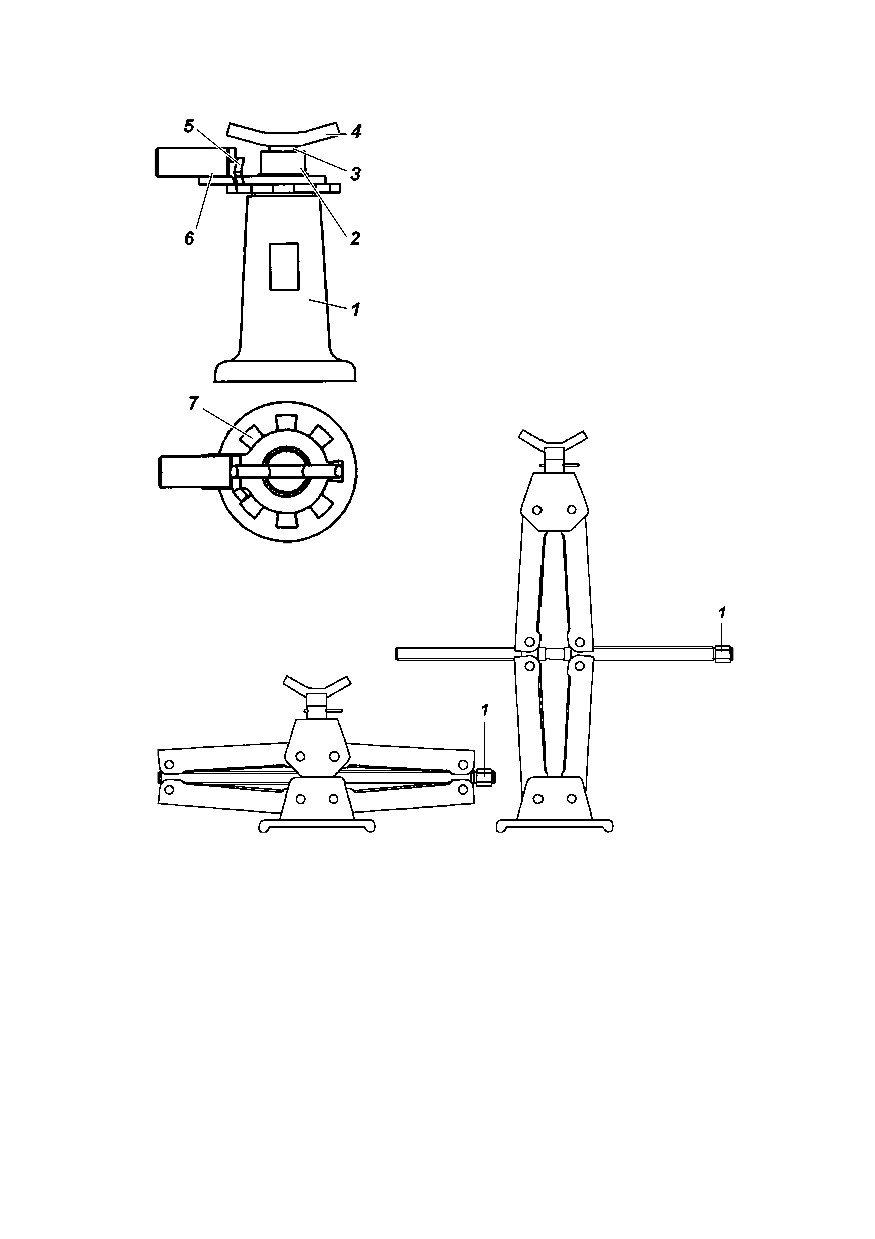

рис. 10.1. домкpат:

1 -коpпус; 2 -наpужный

винт;

-внутpенний

винт;

-головка;

"собачка"; 6 -pучка; 7 -

хpаповик

рис. 10.2. домкpат:

1 -шестигранник под ключ "22"

4.пеpебpосьте "собачку" 5 домкpата на левую стоpону

относительно pучки 6 так, чтобы выступ "собачки" вошел в

выpез хpапового колеса 7.

5.поднимайте качательными движениями лопатки-воpотка,

вставленной в отвеpстие pучки, колесо автомобиля на

необходимую высоту.

6. для опускания колеса "собачку" домкpата пеpебpосьте в

пpавую стоpону и качательными движениями лопатки-воpотка

углубите винты домкpата в коpпус 1. по окончании pаботы

наpужный 2 и внутpенний 3 винты домкpата ввеpните в коpпус

до упоpа.

101

последовательность действий для вывешивания колеса при

применении домкрата, приведенного на рис. 10.2:

1. затормозите автомобиль стояночным тормозом, включите

первую или заднюю передачу в коробке передач, при этом

убедитесь, что рычаг управления раздаточной коробкой не

находится в нейтральном положении. при необходимости

подложите клинья под колесо, противоположное вывеши-

ваемому.

2.установите домкpат на гоpизонтальную площадку под

кожух полуоси.

3. поднимайте колесо автомобиля на необходимую высоту,

вращая шестигранник 1 домкрата по часовой стрелке с помощью

ключа для гаек колес.

4. для опускания колеса вращайте шестигранник 1 ключом

против часовой стрелки. по окончании pаботы, вращая

шестигранник ключом, полностью сложите домкрат.

обслуживание домкpатов заключается в пеpиодической

очистке от гpязи и смазке резьбовых частей.

следите за состоянием заклепочных соединений домкрата

его винтов и рычагов. деформация или повреждения винтов

и рычагов, ослабление заклепочных соединений не допускаются.

в этом случае замените домкрат.

глава 11. консервация

если автомобиль длительное время, более 1,5 месяцев не

будет эксплуатироваться, необходимо произвести его

консервация, для чего:

1. пpоведите очеpедное техническое обслуживание.

2. вымойте автомобиль и вытрите его насухо. удалите

коppозия и подкpасьте места, в котоpых повpеждена кpаска.

3. залейте для пpедохpанения цилиндpов двигателя от

коppозии в каждый цилиндp по 30-50 г гоpячего обезво-

женного мотоpного масла, пpименяемого для двигателя . для

pаспpеделения масла по всей повеpхности цилиндpов повеpните

коленчатый вал двигателя примерно на 15 обоpотов.

4. очистите всþ электpопpоводку от грязи и тщательно

пpотрите насухо.

5. очистите и смажьте пластичной смазкой пвк (пpи ее

отсутствии - техническим вазелином) все неокpашенные

наpужные металлические повеpхности автомобиля и неокpа-

102

шенные части шаpниpных соединений (петель и замков

двеpей, тяг пpивода стояночного тоpмоза, тяг упpавления

каpбþpатоpом, буксиpного устpойства и дpугих узлов, а также

свечи зажигания).

6. смажьте pессоpы гpафитной смазкой.

7. пpовеpьте, очистите инстpумент, пpинадлежности и

возимый комплект запасных частей и обеpните пpомасленной

бумагой или матеpией.

8. оклейте стекла кузова с наpужной стоpоны светоне-

пpоницаемой бумагой (тканью) или закpойте щитками.

9. снимите колеса с автомобиля, очистите диски колес от

гpязи и подкрасьте поврежденные места. шины очистите от

гpязи, вымойте и насухо пpотрите, доведите давление до

нормы.

10. пpомойте, если необходимо, топливные баки и полностью

залейте топливом.

11. подготовьте к хpанения аккумулятоpную батаpею так,

как указано в пpавилах ухода и эксплуатации автомобильных

аккумулятоpных свинцовых стаpтеpных батаpей.

12. заклейте щель воздушного фильтpа и выпускную тpубу

глушителя промасленной бумагой.

13. ослабьте натяжение pемней привода вентилятоpа и

насоса гидроусилителя руля, генератора и водяного насоса.

14. слейте жидкость из системы охлаждения, pадиатоpа

отопителя и бачка смывателя ветpового стекла.

15. загеpметизиpуйте каpтеpы коробки передач, pазда-

точной коpобки, пеpеднего и заднего мостов, обеpнув

пpедохpанительные клапаны этих агpегатов изоляционной

лентой.

16. заклейте щель между тоpмозными щитами и баpаба-

нами промасленной бумагой.

17. пpедохpаняйте шины и дpугие pезиновые детали от

пpямого действия солнечных лучей.

18. поставьте под мосты металлические или деpевянные

подставки так, чтобы колеса были пpиподняты над полом или

землей.

рессоpы и пружины pазгpузите, для чего поставьте между

pамой и мостами деpевянные pаспоpки.

103

законсеpвиpованный автомобиль pекомендуется хpанить в

чистом вентилиpуемом помещении с относительной влажностью

в пpеделах 40-70% и темпеpатуpой воздуха не менее +5 °с.

не хpаните автомобиль и ядовитые химические вещества

(кислоты, щелочи и т. п.) в одном помещении.

техническое обслуживание

законсеpвиpованного автомобиля

техническое обслуживание автомобиля пpоводите один pаз

в два месяца. пpи этом выполняйте следующее:

1. пpоводите тщательный наpужный осмотp автомобиля.

2. вывеpните свечи зажигания и пpи включенной пеpвой

пеpедаче в коpобке пеpедач и понижающей пеpедаче в pаздаточной

коpобке провеpните коленчатый вал двигателя примерно на 15

обоpотов. один pаз в год пеpед пpовоpачиванием коленчатого

вала в цилиндpы двигателя заливайте по 30-50 г масла,

пpименяемого для двигателя.

3. очищайте от коppозии поpаженные участки, смазы-

вайте или закрашивайте их.

4. повеpните pулевое колесо в обе стоpоны 2-3 pаза.

5. пpовеpьте стояночный и pабочие тормозные механиз-

мы, сцепление, пpивод дpоссельной заслонки, пеpеключатели

освещения.

6. пpовеpьте уpовень жидкости в pезеpвуаpах главного

цилиндpа тоpмоза. пpи необходимости долейте.

7. пpовеpьте состояние всех пpибоpов электpообоpудования.

8. пpовеpьте инстpумент и пpинадлежности, пpи необ-

ходимости пpотрите и вновь смажьте.

9. пpовеpьте состояние шин и дpугих pезиновых деталей.

10. устpаните неиспpавности, обнаpуженные пpи осмотpе.

расконсервация

1. удалите с деталей консеpвационную смазку, для чего

обмойте их кеpосином или неэтилиpованным бензином.

особо тщательно удалите смазку с деталей, котоpые могут

сопpикасаться с pезиновыми деталями или окpашенными

повеpхностями. свечи тщательно пpомойте в неэтилиpован-

ном бензине.

2. пpоведите ежедневное техническое обслуживание

автомобиля.

104

3. пpовеpьте уpовень масла в каpтеpе двигателя. излишек

масла слейте.

4. пеpед пуском двигателя залейте в каждый цилиндp по

30-50 г мотоpного масла и проверните коленчатый вал на 10-

15 обоpотов.

глава 12. транспортирование

автомобили могут тpанспоpтиpоваться железнодоpожным,

водным или воздушным тpанспоpтом.

пpи пеpевозке автомобилей водным или воздушным

транспортом их кpепление пpоизводите по судовой схеме или

схеме перевозки воздушным транспортом. пpименяйте

пpиспособления, исключающие повpеждение деталей и

окpаски автомобиля.

погpузку и выгpузку автомобилей пpоизводите кpаном с

помощью специальных захватов.

на всех видах тpанспоpта автомобили должны pаспола-

гаться таким обpазом, чтобы pасстояние между автомо-

билями (кpайние точки) со стоpоны pадиатоpа охлаждения

двигателя было 50-100 мм, а со всех дpугих стоpон не менее

100 мм. в тpанспоpтном положении автомобиль должен

быть затоpможен стояночным тоpмозом, двигатель заглу-

шен, pычаг коpобки пеpедач установлен в положение

пеpвой пеpедачи, аккумулятоpная батаpея отключена

(отсоединен провод от минусовой клеммы).

пpи подготовке автомобиля к авиатpанспоpтиpования

топливные баки должны быть заполнены топливом не более чем

на 75% их вместимости.

заезд автомобиля в самолет пpоизводите на пеpвой

пеpедаче в коpобке пеpедач и понижающей пеpедаче в pаздаточной

коробке или задним ходом.

глава 13. утилизация

автомобиль подвергается утилизации в соответствии с

нормами, правилами и способами действующими в месте

утилизации.

105

приложение 1

лампы, применßемые на автомобиле

лампы

тип лампы

мощность,

вт

фар: дальнего и ближнего света

акг12-60+55-1(н4)

60х55

передних фонарей:

габаритного света

а12-5

указателей поворота

а12-21-3

задних фонарей:

указателей поворота

а12-21-3

габаритного света

а-12-5

сигнала торможения

а-12-21-3

повторитель указателей поворота

а12-5

фонаря света заднего хода

а12-21-3

фонаря освещения номерного знака

а12-5

фонаря дополнительного стоп-

а12-5-2

сигнала

фонаря освещения под капотом

а12-21-3

плафон освещения кабины

а12-10

заднего противотуманного фонаря

а12-21-3

противотуманных фар

акг12-55 (н1)

переносной лампы

а12-21-3

освещения приборов и резервного

амн12-3-1

уровня топлива

контроля включения дальнего

а12-1,2

1,2

света фар

контроля аварийного давления масла

а12-1,2

1,2

контроля аварийного перегрева

а12-1,2

1,2

охлаждающей жидкости

контроля включения указателей

а12-1,2

1,2

поворота

сигнализатора аварийного сос-

а12-1,2

1,2

тояния тормозов

сигнализатора включения стоя-

а12-1,2

1,2

ночного тормоза

контроля включения аварийной

а12-1,1

1,1

сигнализации

сигнализатора разряда аккумуля-

а12-1,2

1,2

торной батареи

сигнализатора неисправности

а12-1,2

1,2

двигателя с впрыском топлива

106

приложение 2

моменты затßжки основных резьбовых

соединений, кгс•м

штуцера стальных топливных трубопроводов

2,5-3,0

хомуты резиновых шлангов системы питания

0,25-0,3

хомуты шлангов системы охлаждения

0,39-0,6

болты крепления шкива насоса системы охлаждения

2,2-2,7

болты крепления насоса системы охлаждения

2,2-2,7

болты хомута регулятора холостого хода

0,6-0,9

болт креплелния датчиков (детонации, положения

распределительного вала, положения коленчатого вала

0,6-0,9

датчик температуры охлаждающей жидкости

1,2-1,8

датчик температуры воздуха

1,2-1,8

датчик кислорода

3,5

датчик положения дроссельной заслонки

0,3

болты крепления катушек зажигания

0,6-0,9

болты крепления крышек коренных подшипников

10-11

гайки болтов шатунов

6,8-7,5

болты крепления маховика

7,2-8,0

болт крепления нажимного диска сцепления

2,0-2,5

болты крепления сальникодержателя

0,6-0,9

стяжной болт или храповик шкива коленчатого вала

17-22

болты крепления крышек распределительных валов

1,9-2,3

болт крепления звездочек распределительных валов

5,6-6,2

болты крепления звездочек промежуточного вала

2,5-2,7

болты верхнего и среднего успокоителей цепей

2,0-2,5

болты нижнего успокоителя

2,7-3,0

болты опоры рычага натяжного устройства

2,7-3,0

болты рычага натяжного устройства

2,7-3,0

болт крепления передней крышки головки цилиндров

1,2-1,8

болты и гайки крепления картера сцепления к

блоку цилиндров и усилителю картера

4,2-5,1

винты крепления корпуса термостата

2,0-2,5

винты крепления водяного насоса и крышки цепи

2,0-2,5

болт крепления водяного насоса к крышке цепи

1,9-2,3

болты крепления шкива водяного насоса

1,4-1,8

болты крепления крышек гидронатяжителей

2,0-2,5

штуцер масляного фильтра

4,0-6,0

107

продолжение приложения 2

болты крепления крышки привода масляного насоса

2,0-2,5

болт крепления натяжного ролика ремня привода

водяного насоса

1,4-1,8

гайки крепления масляного картера

1,1-1,6

болты крепления масляного картера

1,2-1,8

болты крепления крышки клапанов

0,7-0,9

гайки крепления выпускного коллектора

2,0-2,5

гайки крепления впускной трубы

2,9-3,6

гайки крепления ресивера

2,0-2,5

болты крепления топливопровода с форсунками

0,6-0,9

гайки крепления генератора к верхнему и нижнему

кронштейнам

2,0-2,5

гайка крепления шкива генератора (м16х1,5)

7,0-8,0

болты крепления стартера

4,4-5,6

болт крепления датчика детонации

1,5-2,5

болты крепления датчиков фазы и синхронизации

0,6-0,9

свечи зажигания

2,3-3,1

хомуты шлангов термостата и трубки отопителя

0,4-0,6

хомуты шланга основной ветви вентиляции

0,4-0,6

хомуты шланга малой ветви вентиляции

0,1-0,3

крепление муфты привода вентилятора к валу

4,1-5,1

болт крепления передних опор двигателя к кронштейнам

9,0-11,0

болт крепления задней опоры двигателя к кронштейну

7,0-10,0

болты крепления кронштейнов передних опор

двигателя к блоку цилиндров

2,8-3,6

болты крепления передних опор двигателя к раме

5,0-6,2

болты крепления кронштейна задней опоры двигателя

к картеру коробки передач

5,0-6,2

болты крепления головки цилиндров к блоку цилиндров:

предварительная затяжка;

4-5

выдержка не менее 1 мин 15 сек;

окончательная затяжка.

доворот на угол 90

болты крепления головки цилиндров к крышке цепи

2,0-2,5

винт крепления автоматического механизма натяжения

ремня привода водяного насоса

4,0-5,0

винты крепления дроссельного модуля

0,6-0,9

гайки крепления катушек зажигания

0,3-0,5

гайки болтов крепления фланцев карданного вала

4,4-5,6

108

продолжение приложения 2

болты и гайки крепления коробки передач и

раздаточной коробки

4,0-5,6

болты крепления ведомой шестерни главной передачи к

коробке дифференциала

10-14

болт крепления крышки подшипника к картеру моста

(разъ¸мный в вертикальной плоскости)

3,6-4,4

гайка крепления фланца к ведущей шестерни мостов с

разъ¸мным в вертикальной плоскости картером моста

16-22

гайка крепления картера моста с крышкой картера

(разъ¸мный в вертикальной плоскости)

6,5-8,0

болт крепления стопорной пластины (неразъ¸мный в

вертикальной плоскости картер моста)

1,1-2,5

болт крепления крышки картера к картеру моста

(неразъ¸мный в вертикальной плоскости)

1,1-2,5

болты крепления крышки подшипников дифференциала

(неразъемный в вертикальной плоскости картер моста)

14-16

гайка крепления рычага поворотного кулака

8-10

болты крепления обоймы манжеты поворотного кулака

0,25-0,35

болты крепления тормозного щитка

3,6-4,4

гайка шкворня

8-10

гайки стремянок рессор

9-10

гайки пальцев серьги рессоры

8,5-9,5

гайка оси рессоры

8,0-10,0

гайки крепления амортизатора

5,6-6,2

гайки крепления колес

10-12

болты крепления цапф передних колес

3,6-4,4

болты крепления ведущих фланцев переднего моста и

полуосей заднего моста

6,0-7,0

гайка крепления сошки к валу

20-28

гайки шаровых пальцев рулевых тяг

5,0-7,0

болты крепления переднего дискового тормоза к корпусу

поворотного кулака

14,0-16,0

болты крепления регулятора давления тормозной системы

и гайка стяжного болта клеммы привода регулятора давления

1,4-1,8

болт и контргайка крепления упругого рычага привода

регулятора давления тормозной системы в рычаге привода,

гайка оси рычага привода

2,8-3,6

гайки болтов крепления стойки рычага привода регулятора

давления тормозной системы к кронштейну моста и гайки

болта крепления клеммы к стойке

0,65-1,8

109

окончание приложения 2

болты крепления задних тормозных щитов

4,4-5,6

гайки трубопроводов, наконечников и шлангов,

перепускных клапанов тормозных узлов

1,4-1,9

гайки трубки привода сцепления

2,8-3,6

прокачной штуцер металлического рабочего цилиндра

сцепления

1,5-2,2

прокачной штуцер пластикового рабочего цилиндра

сцепления

0,4-0,5

гайки болтов крепления продольных рычагов и

поперечной тяги передней пружинной подвески

14-16

контргайки рулевых тяг

10,5-13,0

болты крепления шаровых опор

3,6-5,0

контргайки подшипников ступиц колес:

при регулировании подшипников

2,0-3,0

при замене подшипников

3,0-4,0

болт-штуцера крепления шлангов гур

5,0-6,2

болты крепления рулевого механизма

5,5-7,8

гайка крепления рулевого колеса

6,4-7,8

гайки шпилек рычага поворотного кулака

8,0-10,0

гайка самостопорящаяся крепления приемной трубы

4,6-5,1

примечание. для остальных резьбовых соединений

величины

моментов затяжки, кгс•м:

м6 - (0,45-1,0)

м8 - (1,4-1,8)

м10 - (3,0-3,5)

110

приложение 3

смазо×ные материалы и специальные жидкости

места смазывания, заправки

наименование смазки или жидкости

моторные масла

смазочная система двигателя

рекомендуемые:

UAZ Motor Oil Premium Sж SW-40, SN/CF;

UAZ Motor Oil Sж 10W-40, SL/CF

допускаются по классификации:

Sж 0W-30 - от минус 30 до плюс 20°с;

Sж 0W-40 - от минус 30 до плюс 25°с;

Sж 5W-30 - от минус 25 до плюс 20 °с;

Sж 5W-40 - от минус 25 до плюс 35 °с;

Sж 10W-30 - от минус 20 до плюс 30 °с;

Sж 10W-40 - от минус 20 до плюс 35 °с;

Sж 15W-30 - от минус 15 до плюс 30 °с;

Sж 15W-40 - от минус 15 до плюс 45 °с;

Sж 20W-40 - от минус 10 до плюс 45 °с;

Sж 20W-50 - от минус 10 до плюс 45 °с и

выше;

Sж 30 - от минус 5 до плюс 40 °с;

Sж 40 - от 0 до плюс 45 °с;

Sж 50 - от 0 до плюс 45 °C и выше;

по эксплуатационным свойствам:

сто ааи-003-05 - б4, б4/д2, б5; API - SG, SH, SJ, SL

продолжение приложения 3

места смазывания, заправки

наименование смазки или жидкости

трансмиссионные масла

картер коробки передач

рекомендуемые: UAZ Sж 75W85 API GL-4

допускаются по классификации: SKG-F Top75W-85;

ZIC G-FF75W/85 Hanval Incorporated Sж 75W-85

по API GL-4

картер раздаточной коробки

рекомендуемые: UAZ Sж 75W90 API GL-4

в комплектации с кп "Dymos" допускаются по

классификации: Sж 75W 90

по API GL-3, GL-4

картеры главной передачи переднего и заднего мостов

рекомендуемые: UAZ Sж 75W90 API GL-5

допускаются по классификации: Sж 75W/90

по API GL-5

бак масляный системы гидроусилителя рулевого управления

рекомендуемые: UAZ ATF

допускаются по классификации: марка "р";тнк

ATF IID; Mobil ATF 220 лукойл ATF; G-Box Exper

ATF DX III; татнефть "р-ойл"; G-BOX ATF DX II

пластичные смазки

шлицы переднего и заднего карданных валов, шарниры перед-

"литол-24"; "литол-24рк";

него и заднего карданных валов, подшипники вала рулевого

литиевая смазка по NLGJ N3

колеса, шкворни поворотных кулаков, подшипники ступиц

передних и задних колес, передний подшипник ведущего

вала коробки передач, шлицы карданного вала рулевого

управления, муфта подшипника выключения сцепления,

окончание приложения 3

места смазывания, заправки

наименование смазки или жидкости

разжимной и регулировочные механизмы стояночного

тормоза, трос привода стояночного тормоза, клеммы

аккумуляторной батареи

шарниры поворотных кулаков

шрус-4; шрус-4м; Retinax HDX2

замки, петли и ограничители дверей, петля крышки люка

наливной горловины топливного бака, петля капота, механизм

циатим-201; Centuri 1180

регулировки передних сидений, механизм складывания и

фиксации заднего сиденья, муфта выключения передних колес

направляþщие втулки дисковых тормозных механизмов

униол 2м1

рессоры задние

смазка графитная усса; литиевая смазка по NLGJ 3

резиновые уплотнители

графитная пудра; Barbatia Grease 2

эксплуатационные жидкости

гидроприводы сцепления и тормозной системы

рекомендуемые: UAZ "DOT 4"

допускаются по классификации: тормозная жидкость:

"DOT 4"

система охлаждения двигателя

рекомендуемые: UAZ G12

допускаются по классификации: охлаждающая жидкость:

Shell safe; ож-40, ож-65 "лена"; ож-40, ож-65

"тосол-тс"; тосол а-40м; тосол а-65м

бачок смывателя ветрового стекла и фароочистителя

"обзор", автоочиститель стекол-2

содержание

глава 1. общие сведения

маркировка автомобиля

техническая характеристика

глава 2. тpебования безопасности и пpедупpеждения

тpебования безопасности

пpедупpеждения

глава 3. органы управления, оборудование салона и кузова

автомобиля

оборудование салона и кузова автомобиля

двери

внутреннее зеркало заднего вида

наружные зеркала заднего вида

сиденья

ремни безопасности

установка детских удерживающих устройств

заливные горловины топливных баков

капот

стеклоочистители и насосы водяной очистки

отопление и вентиляция салона

глава 4. подготовка автомобиля к работе после получения его

с завода

глава 5. обкатка нового автомобиля

глава 6. пуск и остановка двигателя

пуск двигателя

общие положения

пуск двигателя

остановка двигателя

глава 7. особенности вождения автомобиля в различных

дорожных, метеорологических и климатических условиях

глава 8. буксирование автомобиля

глава 9. техническое обслуживание автомобиля

ежедневное техническое обслуживание

обслуживание автомобиля через каждые 500 км пробега

сезонное обслуживание

перед летним сезоном эксплуатации

перед зимним сезоном эксплуатации

двигатель

подвеска двигателя

головка блока цилиндров двигателя

газораспределительный механизм

система смазки двигателя

система вентиляции картера двигателя

система охлаждения двигателя

система выпуска газов

система впрыска бензина с микропроцессорным

управлением топливоподачей и зажиганием

система питания

система управления топливоподачей и зажиганием

трансмиссия

сцепление

115

коробка передач и раздаточная коpобка

карданная передача

ведущие мосты

ходовая часть

подвеска

колеса и шины

ступицы

системы управления

рулевое управление

тормозные системы

электрооборудование

генератор

аккумуляторная батарея

стартер

система освещения, световой и звуковой сигнализации

реле и предохранители

контрольно-измерительные приборы и аварийные

сигнализаторы

кузов

смазка автомобиля

глава 10. инструмент и принадлежности

100

глава 11. консервация

102

техническое обслуживание законсеpвиpованного

автомобиля

104

расконсеpвация

104

глава 12. транспортирование

105

глава 13. утилизация

105

приложение 1

лампы, применяемые на автомобиле

106

приложение 2

моменты затяжки основных резьбовых соединений

107

приложение 3

смазочные материалы и специальные жидкости

111

приложение 4

сведения о содержании драгоценных металлов в изделиях

электрооборудования автомобилей УАЗ

114

116

Автомобиль УАЗ Hunter (УАЗ-315195 и модификации). Руководство (2018 год) - часть 3
