Геология нефти и газа (Еременко Н.) - часть 25





194

Гл. VII. Залежи   нефти  и  газа



единый  природный  резервуар,  углеводороды  стремятся  подняться

кверху,  скапливаясь  под  кровлей  резервуара  там,  где  она  образует

возвышающиеся  выступы.  Внутрирезервуарная  миграция  имеет  здесь

преимущественно вертикальное направление, формирование



залежей возможно только в

результате

вертикальной

миграции.  Это  резко  от-

личает  массивные  залежи

от  пластовых  сводовых,

подстилаемых  водой  (водо-

плавающих).



Рис.  93.  Принципиальная

схема   массивной

,      массивных   залежах

залежи в аэрозионном выступе.                нефти и газа в результате

распределения газа, нефти



и  воды  внутри  массива  по  их  плотностям  поверхности,  разделяющие

газ, нефть и воду,  секут  все тело массива  независимо  от  структуры и

текстуры слагающих его пород.



На  рис.  95  изображена  залежь  нефти  в  группе  Ишимбайских

рифогенных  массивов.  Эта  группа  в  целом  представляет  собой  единый

насыщенный  нефтью  резервуар,  покрытый  более  или  менее  непрони-

цаемыми породами, мер-



гелями  и  ангидритами.  Там,

где  покрышка  над  залежью

была  достаточно  хорошей,

например

на

Западном

массиве,

образовалась

газовая  шапка,  а  в  тех

местах,  где  покрышка  была

недостаточно  надежной,  не

только

не

образовалась'газовая  шапка  в

самом  массиве,  но  над

массивом, в вышезалегающих

осадках, воз-



никли  отдельные  скопления  нефти  и  газа.  Такую  картину  можно

наблюдать над Восточным и Южным массивами Ишимбайской группы.



По  характеру  и  происхождению  ловушек  И.  О.  Брод  предлагает

подразделять массивные залежи по схеме, приведенной в табл. 39.



Литологически  ограниченные  залежи.  Резервуаром  для  литоло-

гически  ограниченных  залежей  служит  коллектор,  окруженный  со

всех  сторон  породами,  в  которых  не  может  происходить  циркуляция

нефти, газа и воды.



Вода, подстилающая залежь, не имеет источников пополнения, но ее

энергия  не  равна  нулю.  Как  ни  мало  сжимается  вода  при  повышении

давления,  она  все  же  приобретает  при  этом  определенный  запас

упругой энергии. Высота залежей литологически ограниченного





195



Рис.  95.  Залежи  нефти  и  газа  в

Приуральской

депрессии

(Ишимбай, Башкирия).






а — схема залежей нефти и газа

в разрезе по оси известнякового

гребня;  б  —  схема  залежей

нефти и газа в плане.





Т а б л и ц а   39

Классификация группы

массивных залежей (по И. О. Броду)













Рис.   94.   Принципиальная  схема   массивной

залежи    в    рифогенном    выступе.    (Мелкой

штриховкой показаны зоны повышенной по-

ристости).



Род



Подрод





Массивные   залежи   в   структурных выступах,

в   возвышающихся  выступах   тектонического

происхождения, форма верхней поверхности

которых   обусловлена  в   основном структурой

месторождений;     по форме антиклинальные и

моноклинальные (рис. 92) Массивные   залежи

в    эрозионных выступах,   в  возвышающихся

выступах,     представляющих     собой останцы

древнего рельефа





Массивные  залежи  простых  однородно

построенных структурных выступов

Массивные залежи простых   неоднородно

построенных структурных   выступов

Массивные залежи в одиночных биогенных

выступах Массивные залежи в группе

биогенных выступов,   обладающих  общим

водо-нефтяным (или водогазовым)

разделом





-------------------------------------------------------------------------------------------------------------------------------------------------------------

196

Гл

vn

- Залежи   нефти   и   газа



типа,  как  правило,  незначительная,  поэтому  избыточные  пластовые

давления  в  них  не  могут  иметь  высоких  значений.  Напомним,  однако,

что  в  замкнутых  резервуарах,  и,  следовательно,  в  залежах,

находящихся  в  них,  при  благоприятных  условиях  могут  возникнуть

анормальные давления.



«Цитологически  ограниченные залежи  отличаются  от  пластовых и

массивных  как  по  залеганию  нефти  и  газа,  так  и  по  условиям  фор-

мирования их скоплений. Литологически ограниченные залежи связаны

со  всевозможными  резервуарами,  которые  имеют  лишь  местное

распространение.  Эти  резервуары  обычно  представлены  песчаными

накоплениями  различной  формы  в  толщах  слабопроницаемых  пород

или зонами резко повышенной проницаемости в мощных толщах весьма

плотных  карбонатных,  метаморфических,  а  иногда  и  изверженных

пород.

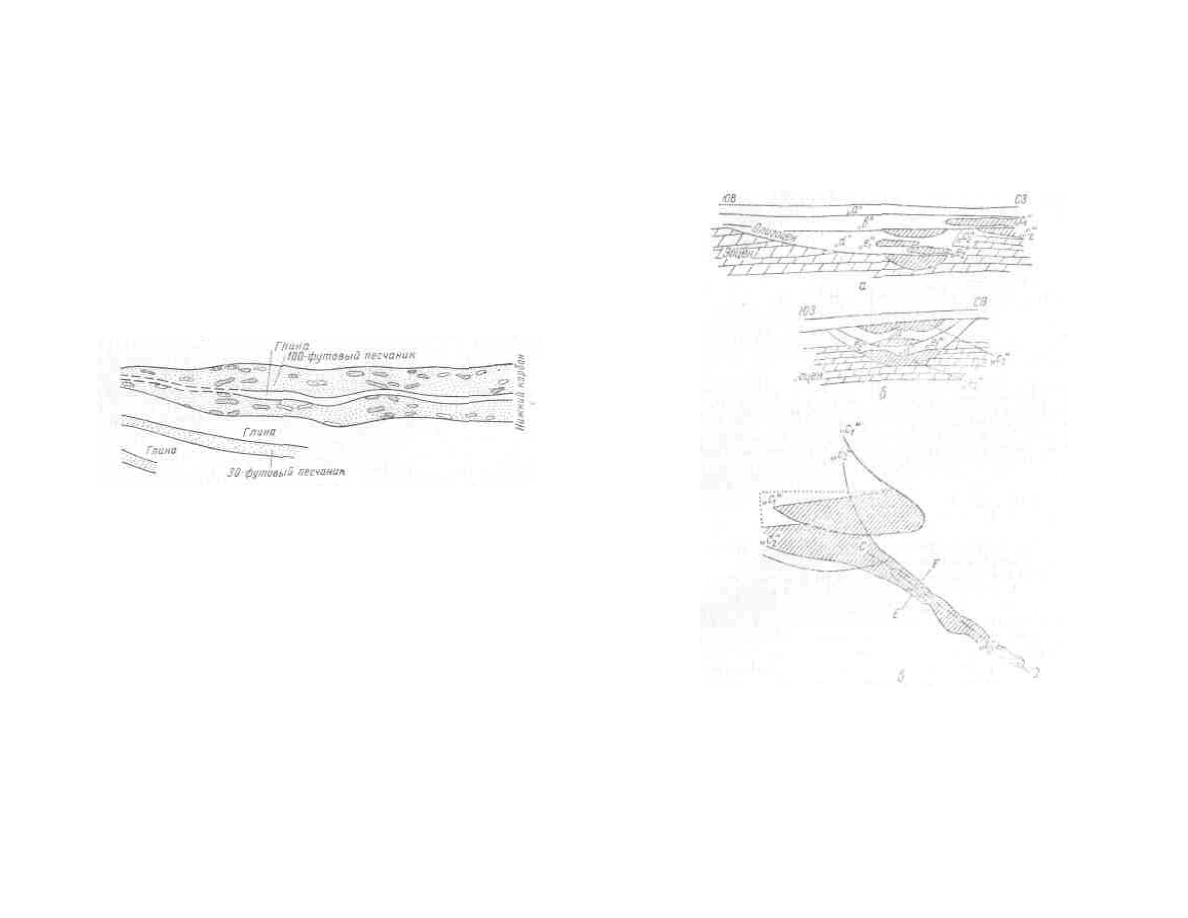

Рис.   96.

Аппалачская  провинция  США.



Резервуары,   ограниченные  со  всех   сторон   породами,   насыщенными   водой.



Разрез

через 100-футовый песчаник.



Накопление  и  главное  сохранение  нефти  в  зонах  повышенной

проницаемости  в  относительно  однородной  толще  пород  может  быть

объяснено  только  действием  капиллярных  сил.  Нефть  и  газ  при

движении сквозь толщу пород выталкиваются водой из более мелких

капилляров  в  зоны  повышенной  пористости  и  оказываются  в

своеобразной  ловушке.  Характерным  примером  залежи  нефти  в

песчаных  крупнозернистых  линзах,  заключенных  в  тонкозернистом

водоносном  песчанике,  может  служить  скопление  нефти  в  100-

футовом  песчанике  каменноугольного  возраста  в  Аппалачской  нефте-

носной области США (рис. 96).



Типичным  примером  залежей  в  песчаных  образованиях,  заклю-

ченных  в  глинах,  являются  залежи  в  песчаных  линзах  Нефтяно-

Ширванского  месторождения  (рис.  97),  залежь  тульского  горизонта
(нижний  карбон)  Покровского  месторождения  Куйбышевской  области
(рис.  98)  и  залежи  нефти  в  линзах  на  месторождении  rye-Крик  в

Техасе (рис. 59).



Залежи, связанные с литологически ограниченными резервуарами,







§ -4.    Классификация залежей  п принципы,  положенные  в   их  основу

197



весьма редко имеют крупное промышленное значение и описываются

обычно весьма схематично.



В табл. 40 приводится схема классификации залежей, литологи-

чески ограниченных со всех сторон.





Рис. 97.  Залежи нефти и газа в майкопской свите севере. -

западного Кавказа (по И. М. Губкину).



Довольно  часто  в  резервуаре  присутствуют  ловушки  комбини-

рованного  типа,  созданные  при  участии  различных  факторов.  Со-

ответственно  в  таких  ловушках  возникают  залежи  переходного  типа.

Залежь  в  ловушке,  созданной  сочетанием  пликативной  дислокации  с

литологическим  выклиниванием,  изображена  на  рис.  99  (пласт  Б

2



бобриковского горизонта Жирновского месторождения). Иногда

-------------------------------------------------------------------------------------------------------------------------------------------------------------

198







Гл. VII. Залежи   нефти   и   газа



ловушки  бывают  так  сложно  построены,  что  определить  подрод  или

даже род залежи довольно трудно. На рис. 100 в плане и в нескольких

разрезах  изображена  сложно  построенная  залежь  в  пласте  4К

б



Радченковского  месторождения.  Залежь  приурочена  к  коллектору,

сложенному  песчаниками,  которые  местами  переходят  в  плохо

проницаемые  алевролиты.  Разбивающие  складку  разрывы  имеют

экранирующий характер.



Т а б л и ц а  40



Классификация группы залежей, литологически

ограниченных  со всех сторон (по И. О. Броду)





Подрод



Лптологическн        органнченные  залежи  в

линзах  ir  зонах  повышенной  пористости,

заключенных  в  породах,  дающих  притоки

воды в скважинах (рис. 96)



Литологически  ограниченные  залежи  в

линзах  и  зонах  повышенной  пористости,

окруженных

практически

непро-

ницаемыми породами (рис. 59, 97)



Литологически        ограниченные  залежи  в

выступах  микрорельефа,  ограниченные  в

кровле  литологически,  а  с  трех  сторон  —

породами, насыщенными водой



Залежи

переходного

или

смешанного типа  возможны не  только  внутри основных выделенных

групп, но и между ними.



Не  исключено  существование  ряда  переходных  форм  между

массивными,  пластовыми  залежами  и  залежами,  ограниченными  со

всех  сторон  и  заключенными  в  известняково-доломитовой  толще

пород.  Судя  по  описанию  многочисленных  залежей  в  возвышающихся

выступах  известняково-доломитовых  толщ,  нижняя  поверхность

газовой  части  залежи  всегда  отчетливо  выражена,  т.  е.  газовое  ско-

пление  обычно  представляет  собой  типичную  массивную  залежь.  Что

касается  нефтяной  части  залежи,  то  очень  часто  из  приводимых

описаний  трудно  установить,  имеется  ли  сплошное  распространение

нефти  ниже  газа  или  она  распространена  отдельными  участками,

которые не только подстилаются, но и разделяются водой.



В  одном  и  том  же  возвышающемся  выступе  может  содержаться

массивная залежь и ниже ряд литологически ограниченных нефтяных

залежей,  окруженных  водоносными  породами.  Возможно,  нечто

подобное наблюдается в некоторых залежах в известняках пермского

возраста в Башкирском Приуралье и Западном Техасе.







§ 4. Классификация залежей и принципы, положенные в их основу                                       199



Подобные же переходные формы возможны между массивным типом

залежей  и  группой  пластовых  залежей,  а  также  между  типичными

пластовыми и литологически ограниченными залежами.



Месторождение Розакранц в Калифорнии характеризуется мощной

газовой шапкой, имеющей форму типичной массивной залежи,

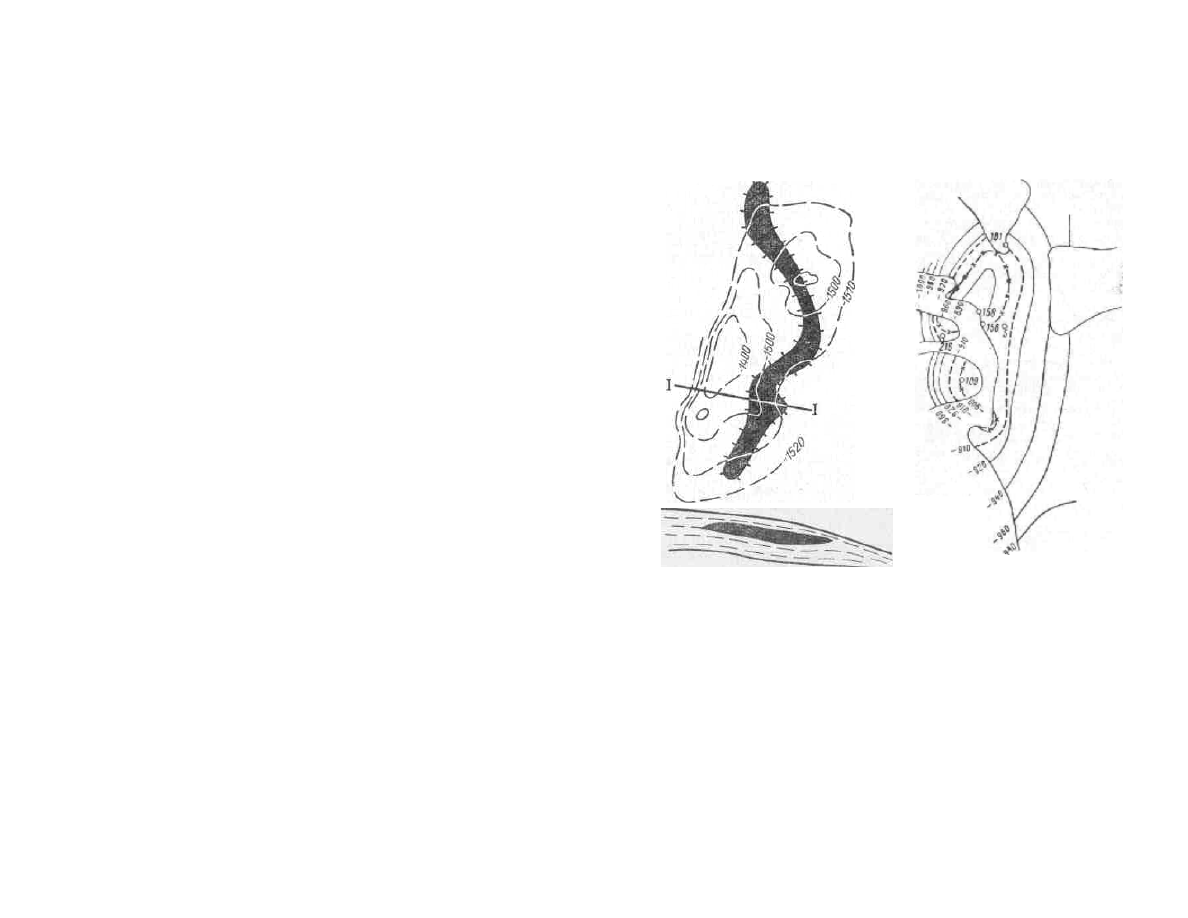

Рис. 99. Структурная карта Жирнов-

ского месторождения по кровле пласта Б

2



бобриковского горизонта (по И. А.

Малышевой).



1 — внешний   контур   нефтегазоносности; 2 —

внешний контур газоносности.



ниже

которой

залегают

многочисленные  нефтяные  залежи  пластового  типа,  отделенные  одна

от  другой  тонкими  глинистыми  прослоями.  По  соотношению  этих

залежей  можно  предполагать,  что  вся  песчано-глинистая  толща,

содержащая в своем разрезе ряд пластов, служащих самостоятельными

резервуарами для нефти, в то же время по отношению к газу является

единым массивом (рис. 101).



Примеры  переходных  форм  между  типичными  пластовыми  зале-

жами,  переходящими  при  изменении  литологического  состава  ре-

зервуара по простиранию в отдельные насыщенные нефтью участки,



Род



Залежи  в  песчаных  линзах,  заклю-

ченных в песчаниках, насыщен^ пых

водой



Залежи  в  зонах  повышенной  пори-

стости  и  проницаемости  известко-

во-доломитовых  толщ,  насыщенных

водой



Залежи        в  песчаных  образованиях

различной  формы,  заключенных  в

глинах



Залежи  в  зонах  повышенной  пори-

стости,  не  дающих  притока  жидко-

сти в скважинах



Рис.   98.    Нефтяная  залежь   тульских



отложений Покровского месторождения



(Куйбышевская   область).





—х— >—2



-------------------------------------------------------------------------------------------------------------------------------------------------------------

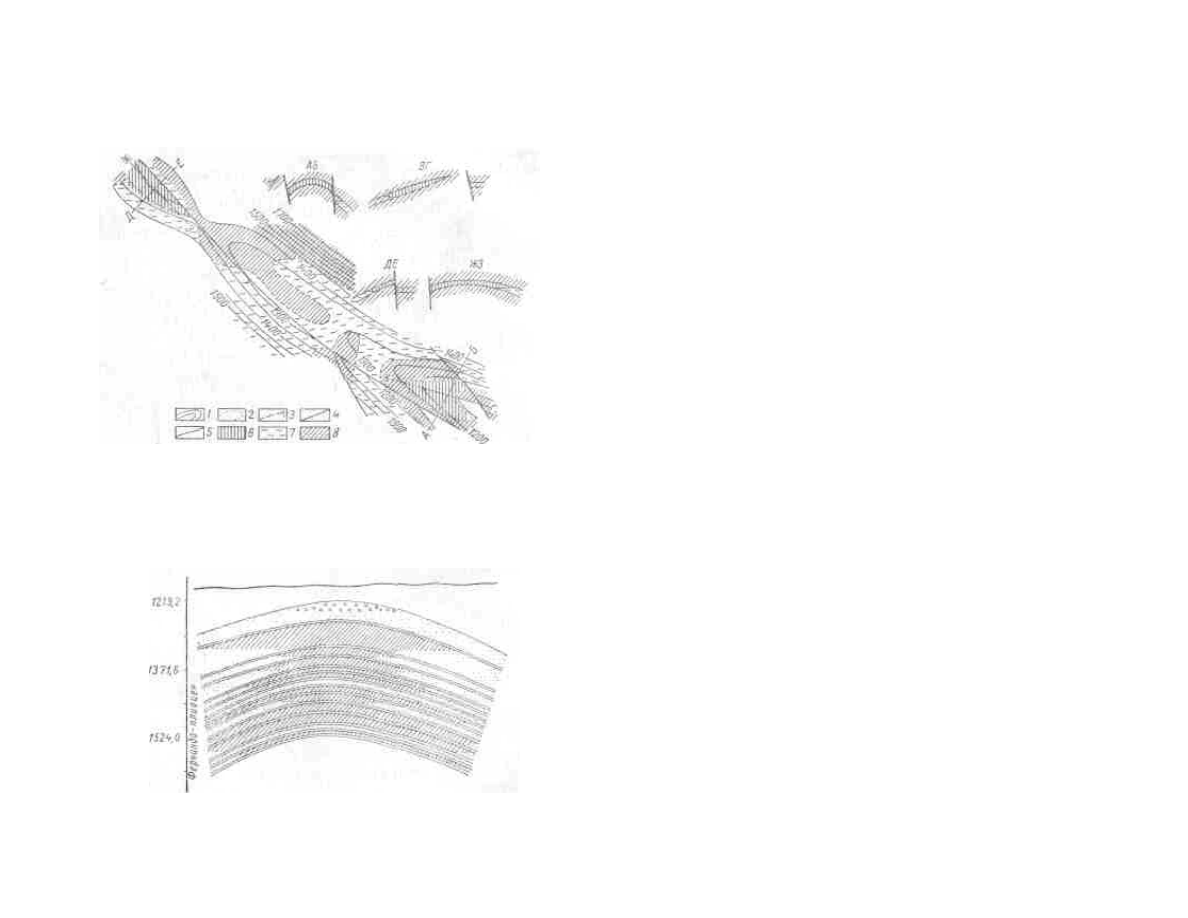

Рис.  100.   Нефтяная   залежь   в   пласте   4К

6

   Радчеикгвского   месторождения (по

В. И. Кптык и Г. Н. Доленко) .



1  —  стратоизогипсы  по  кровле  пласта;  2  —  внешний  контур  нефтеносности;  3  —^внутренний

контур  нефтеносности;  4  —  тектонические  нарушения;  5  —  границы  предверхнепермского

эрозионного размыва пласта; 6 — нефть; 7 — вода; 8 — слабопрошщаемые породы.





Рис.   101.   Месторождение  Розакранц.   Залежь в  разрезе



§ 5. Закономерности в изменении нефтей и газов внутри залежей

201



отделенные  один  от  другого  водоносными  участками,  известны  в  мио-

ценовых  песчаниках  Вознесенско-Малгобекской  площади,  в  Ачп-Су,

Избербаше и в других районах северо-восточного Кавказа.



Интересный пример нахождения свободного газа внутри нефтяной

залежи  в  горизонте  VI

3

  на  месторождении  Карадаг  приводит  А.  Г.

Дурмишьян  (1964).  В  этой  залежи,  благодаря  литологическим

изменениям  и  действию  капиллярных  сил,  линзы  тонкозернистого

песка, заполненные газом, оказались внутри нефтяной залежи.



Из приведенных в данной главе классификаций отчетливо видно их

несовершенство.  Во  всех  классификациях  залежей  нефти  и  газа

главное  внимание  уделяется  ловушкам,  резервуарам,  коллекторам,

форме  залежей  и  форме  ограничений,  а  минимальное  внимание

уделяется  содержимому  залежей  —  нефти  и  газу.  Под  генетическим

признаком  понимают  происхождение  коллекторов,  резервуаров,

ловушзк, но отнюдь не условия образования и главное существования

самих  залежей,  не  учитываются  в  классификациях  закономерности

распространения  залежей  в  земной  коре.  Закономерности  же

распространения  залежей  в  земной  коре  и  характер  насыщающих

залежи  флюидов  зависят  не  только  и  не  столько  от  перечисленных

факторов,  сколько  от  некоторых  других  геолого-исторических

условий,  которые  в  то  же  время  предопределяют  и  типы  возможных

ловушек, коллекторов, резервуаров и т. д. Необходимо рассматривать

типы  залежей  в  их  взаимосвязи  и  создать  единую  схему

классификации всех типов скоплений нефти и газа в земной коре.



§ 5. ЗАКОНОМЕРНОСТИ В ИЗМЕНЕНИИ НЕФТЕЙ И

ГАЗОВ ВНУТРИ ЗАЛЕЖЕЙ



Нефть  и  газ  в  залежах  тесно  связаны  между  собой.  Состав  газа,

находящегося в газовой шапке или растворенного в нефти, зависит от

состава  и  качества  нефти.  Растворимость  газа  в  нефти  при  прочих

равных  условиях зависит  от  углеводородного  состава газа и нефти, а

также  от  соотношения  углеводородов  и  смол.  В  общем,  чем  ближе

физические  и  химические  свойства  нефти  и  газа,  тем  лучше  они

взаимно  растворяются.  Этим  в  значительной  степени  объясняются

закономерности  в  условиях-  распространения  нефти  и  газа  при  их

совместном нахождении в ловушке.



Изменения  свойств  нефтей  и  газов  в  недрах  в  значительной  мере

обусловливаются пластовыми давлениями и температурой. В залежах

возможно самое различное соотношение жидких и газообразных фаз. В

ряде  случаев, особенно  вблизи поверхности, наблюдаются скопления

нефти, практически не содержащие в себе растворенных газов. Такие

нефти  получили  название  «мертвых  нефтей».  При  существующих  в

пласте  давлениях  и  температуре  нефть  может  оказаться

недонасыщенной  газом.  В  этом  случае  давление  насыщения  меньше

пластового.







 200                          Гл. VII. Залежи   нефти   и   газ;\



-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  23  24  25  26   ..
