178 Гл. VII. Залежи нефти и газа
наклонены круче линии гидростатического давления и иногда со- здается впечатление о существовании аномалийно пониженных давлений. Более крутой наклон линий давления может быть только в том случае, если гидростатическое давление в резервуарах создается или контролируется жидкостью с удельным весом менее единицы. Нечто в этом роде и наблюдается в Иране. В пределах приведенных измерений на каждом месторождении градиент давлений в эксплуатационных объектах обусловлен удельным весом
- нефти, т. е. в пределах каждого месторождения они сообщаются между собой, образуя единую залежь. Следует отметить приуроченность этих залежей в Иране к трещиноватым карбонатным коллекторам, образующим единый массивный резервуар, поэтому взаимосообщаемость между отдельными ча- стями резервуара должна представляться естественным явлением. Именно этой причи- ной следует объяснять высокие и устойчивые дебиты скважин на данных месторождениях. Таким образом, на этих месторождениях нет ни пониженных, ни повышенных анома- лийных давлений. Отклонения давлений в большую сторону объясняются измерением избыточных давлений в одной и той же залежи, а отклонения в другую сторону вызваны положением пьезометрической поверхности по отношению к начальным точкам измерения.
Эти изменения давлений не являются анормальными, они обусловлены изменениями нормальных избыточных давлений в залежах. Крутизна наклона таких линий изме-
нения давлений зависит от плотности флюида, заполняющего залежь в соответствии с ранее выведенной формулой избыточного давления. В идеальном случае при плотности газа, равной нулю, линия вертикальна.
Третья закономерность в распределении давлений с глубиной выражается более пологим наклоном линии изменений измеряемых давлений по сравнению с линией гидростатического градиента. Как пример можно привести месторождение Челекен (рис. 80). Разброс точек в центральной части кривой может быть вызван, с одной стороны, измерением неустановившихся давлений в скважинах, с другой, — измерениями, произведенными не на контакте нефть — вода. Кроме того, разнос точек на графике может объясняться действительными отличиями давлений в различных частях складки, разбитой на блоки. Еще более сложная картина наблю-
§ 3. Давление и температура в залежах нефти и газа _____179

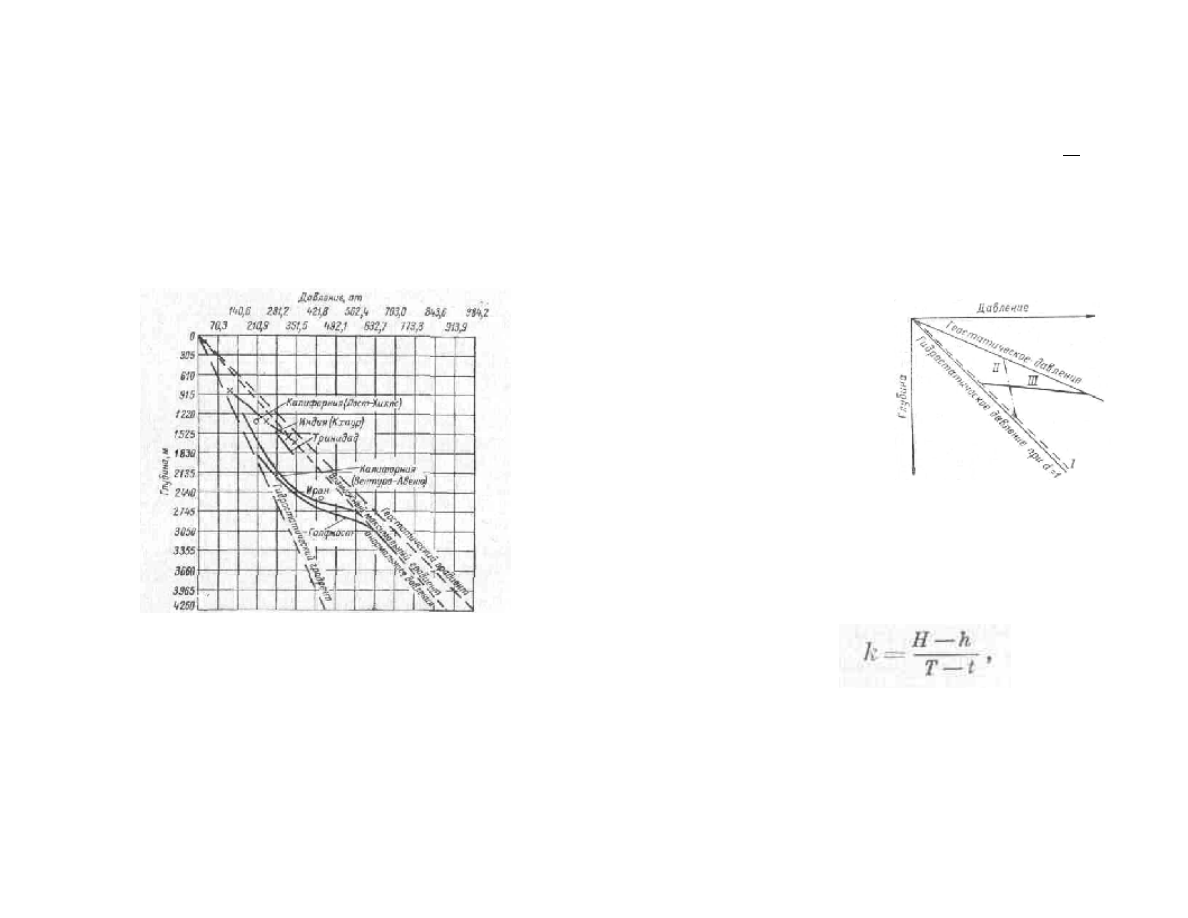

дается на месторождениях побережьяТМексиканского залива (рис. 81). Здесь до глубины 2500 м давления в залежах изменяются в соответ- ствии с гидростатическим градиентом, глубже отмечаются резкие отклонения — появляются аномалийно высокие давления. Аналогичная картина наблюдается на месторождении Вентура-Авеню в Калифорнии
В. Ф. Липецкий справедливо отмечает тяготение залежей с аномалийно высоким давлением к областям значительного погружения и к зале-

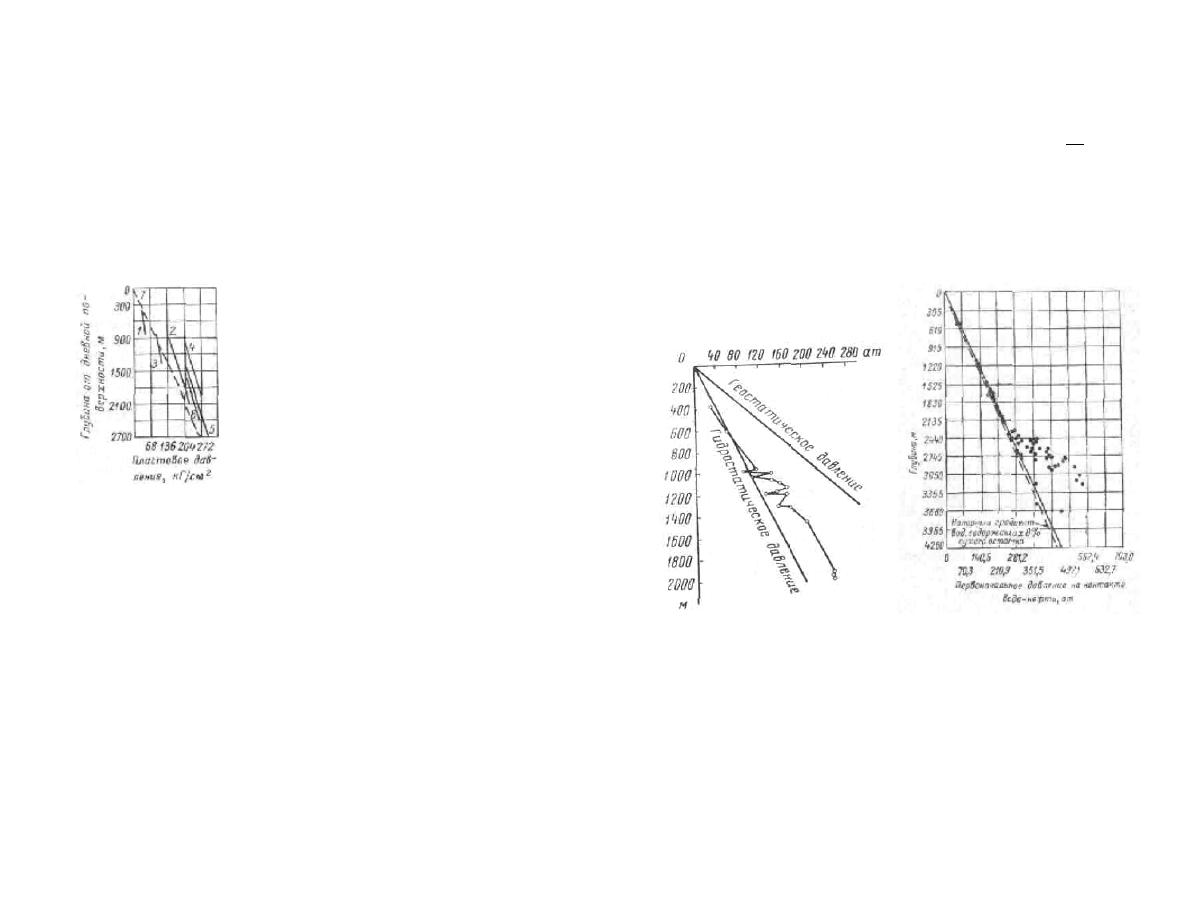

Рис. 80. Фактическое изменение ве- Рис. личины пластового давления в за- давления от глубины в Голфкосте (по внешности от глубины залегания пла- Кэнмону и Крейзу). ста на месторождении Челекен (по Б. А. Тхостову).
жам, изолированным от остальной части резервуара дизъюнктивными нарушениями. По его мнению, в таких случаях создаются благоприятные условия для связи залежей по разрывам с пластами, залегающими на большей глубине и обладающими более высоким давлением. В то же время геологическая схема В. Ф. Липецкого выглядит крайне неубедительно. По этой схеме одна и та же залежь должна быть одновременно ограничена изолирующими и проводящими разрывами. Общее увеличение процента залежей с аномалийными давлениями с глубиной, как и само их существование, указывает на улучшение условий изоляции отдельных частей Рис. 79. График пла- стовых давлений, встре- ченных в различных нефтяных залежах Ирана (по А. И. Леворсену).
Залежи: 1 — Масжид-и-Су- лейман, и — Гач-Саран, 3 — Хафт-Кел, 4 — Нафт-Сафид, 5 — Ага-Джари, 6 — Лал, 7 — градиент 1 кГ/см г на 10 м.
|
