I'л VII.  Залежи  нефти   п  газа





На  рис.  62  показано  образование  ловушек  в  пластовом  резервуаре

вследствие  его  размыва  и  последующего  перекрытия  плохо

проницаемыми породами. Сложное сочетание пликативной дислокации

дизъюнктивного нарушения и стратиграфического несогласия





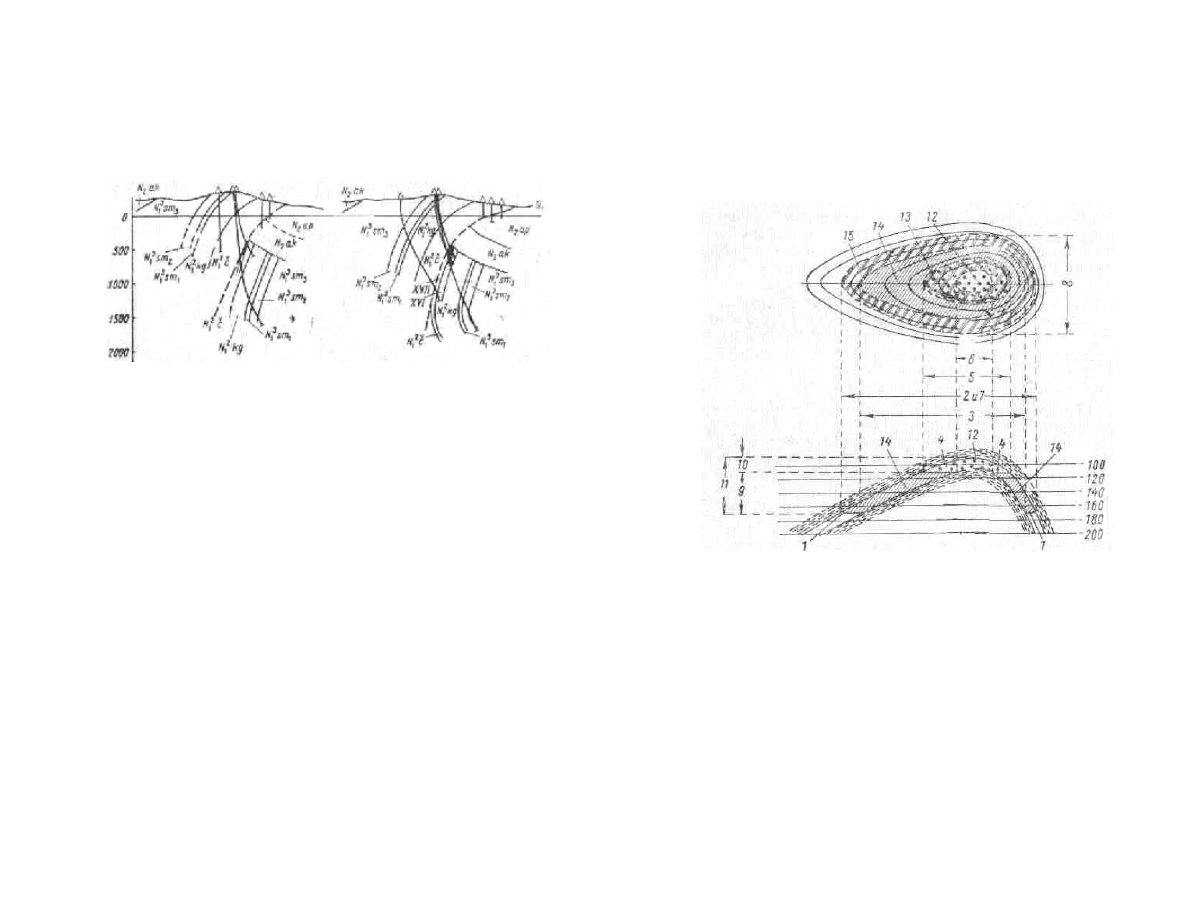

Рис.   63.   Поперечные  геологические разрезы месторождения Бра-

гуньг (но Л.   Г.   Алексину).



наблюдается при образовании ловушки в XVII пласте (чокрак, неоген)

месторождения Брагуны на Северо-Восточном Кавказе (рис. 63).



§ 2. ОСНОВНЫЕ ПОНЯТИЯ О ЗАЛЕЖАХ И ИХ ПАРАМЕТРАХ



Под  з а л е ж ь ю   нефти  и  газа  следует  понимать  всякое  эле-

ментарное  —  единичное  скопление  нефти  и  газа.  Если  скопление

достаточно  велико  и  рентабельно  для  разработки,  оно  называется

промышленной залежью.



Понятие  о  промышленной  и  непромышленной  залежи  весьма

условно. По мере развития методов извлечения жидких и газообразных

полезных  ископаемых  из  горных  пород  меняется  оценка  залежи  с

точки зрения рентабельности ее эксплуатации.



Форма  и  размер  залежи  в  значительной  степени  определяются

формой и размером ловушки. Основным параметром залежи являются «е

запасы.  Различают  геологические  и  извлекаемые  запасы.  Под

г е о л о г и ч е с к и м и   з а п а с а м и   н е ф т и   и  г а з а   понимают

количество этих полезных ископаемых, находящееся в залежи.



Объем природного газа и нефти в залежи существенно отличается от

того объема, который они занимают  на поверхности. В общем •объем

жидкой фазы  углеводородов  в пластовых  условиях несколько  больше,

чем  на  поверхности.  Хотя  вследствие  повышения  давления  и

наблюдается  некоторое  сжимание  нефти,  но  оно  с  избытком  ком-

пенсируется  расширением  нефти  в  результате  повышения  темпера-

туры в залежи и главным образом перехода части газообразных






154

2. Основные   понятия   о   залежах   и   их   параметрах



углеводородов  в  жидкую  фазу.  Говоря  о  количестве  нефти  и  газа,

необходимо  твердо  оговаривать,  при  каких  именно  условиях  произ-

водятся  замеры.  На  современном  уровне  развития  науки  и  техники

нельзя  извлечь  на  поверхность  все  те  запасы  нефти  и  газа,  которые

находятся  в  залежи.  Количество  нефти  и  газа,  приведенное  к

атмосферным условиям, которое может бьсть извлечено из залежи





Рис.  64.  Принципиальная схема сводовой пластовой залежи.



1  —  подошва  нефтяной  залежи  (поверхность  водонефтяного  раздела);  2  —  внешний  контур

нефтеносности! — впутрешгай^контур нефтеносности (контур водоносности); 4 — поверхность

газонефтяного  раздела;  5  —  внешний  контур  газоносности  (контур  газовой  шапки);  в  —

внутренний контур газоносности; 7 — длина залежи; S — ширина залежи; 9 — высота нефтяной

залежи;  ю  —  высота  газовой  шапки;  11  —  общая  высота  газонефтяной  аалежи;  12  —  газовая

часть  залежи;  13  —  газонефтяная  часть  залежи;  14  —  нефтяная  часть  залежи;  15  —

водонефтяная часть залежи



современными  методами  добычи,  называется  извлекаемыми  запасами.

Извлекаемые  запасы  нефти  составляют  15—80%  в  зависимости  от

физико-химических  свойств  нефти  и  свойств  коллектора,  а  также  от

метода  разработки  залежи.  Для  чисто  газовых  залежей  процент

извлекаемых  запасов  близок  к  100.  Если  нефтяная  залежь  разраба-

тывается  на  режиме  растворенного  газа,  то  извлекаемые  запасы

составляют  15—40%,  а  если  с  поддержанием  пластового  давления  —
50—80% геологических запасов. Более подробно извлекаемые запасы и

их классификация рассматриваются в курсе «Промысловой геологии».

Прежде  чем  перейти  к  определению  объема  залежи,  следует

остановиться  на  ее  некоторых  элементах  и  параметрах.  На  рис.  64

приведена принципиальная схема сводовой пластовой



-------------------------------------------------------------------------------------------------------------------------------------------------------------

Гл. VII. Залежи   нефти   и   газа

залежи.  Поверхность,  разделяющая  нефть  и  воду,  называется

п о д о ш в о й   н е ф т я н о й   (газовой)  з а л е ж и ,   или  п о -

в е р х н о с т ь ю   в о д о н е ф т я н о г о   (газонефтяного  или  газо-

водяного)  р а з д е л а .   Линия  пересечения  поверхности  водонефтя-

ного раздела  с  кровлей  пласта  называется  в н е ш н и м   к  о  н т  у  -

р' О м . н е ф т е н о с н о е  т и, или просто контуром нефтеносности.

Если  поверхность  водонефтяного  контакта  горизонтальна,  то  контур

нефтеносности  в  плане  параллелен  изогипсам  кровли  пласта.  При

наклонном  положении  поверхности  водонефтяного  раздела  контур

нефтеносности  на  структурной  карте  будет  пересекать  изо-гипсы

кровли пласта, смещаясь в сторону наклона поверхности раздела.



Линия пересечения поверхности водонефтяного раздела с подошвой

пласта называется в н у т р е н н и м  к о н т у р о м н е ф т е -: н о с н о

с  т  и,  или  к о н т у р о м   в о д о н о с н о с т и .   В  случае

горизонтального  положения  поверхности  водонефтяного  раздела

внутренний  контур  нефтеносности  будет  параллелен  изогипсам

структурной  карты,  построенной  по  подошве  пласта.  Проекция  этого

контура  на  структурную  карту  кровли  пласта  при  асимметрич-.  ном

строении  складки  будет  пересекать  изогипсы  кровли  пласта.  При

наклонном  положении  поверхности  водонефтяного  раздела  внутренний

контур нефтеносности в плане будет пересекать изогипсы структурных

карт, построенных как по кровле, так и по подошве пласта.



Скопление  свободного  газа  над  нефтью  в  залежи  называется

г а з о в о й   ш а п к о й .   Газовая  шапка  в  пласте  может  присут-

ствовать только в том случае; если давление в залежи равно давлению

насыщения  нефти  газом  при  данной  температуре.  Если  пластовое

давление выше давления насыщения, то весь газ растворится в нефти.

Возможно  образование  чисто  газовой  залежи.  У  газовой  залежи  по

отношению  к  ее  подошве  могут  быть  выделены  все  те  элементы,

которые  были  отмечены  для  нефтяной  залежи:  поверхность

газоводяного раздела, внутренний и внешний контуры газоносности. В

тех  случаях,  когда  под  скоплением  газа  имеется  еще  и  скопление

нефти,  выделяется  поверхность  газонефтяного  раздела,  внешний  и

внутренний контуры газовой шапки.



Если  в  ловушке  количество  нефти  и  газа  недостаточно  для

заполнения  всей  мощности  пласта  (рис.  65),  то  внутренний  контур

газоносности  или  даже  внутренний  контур  нефтеносности  будет

отсутствовать.  У  залежей  в  ловушках,  сформированных  в  массивных

резервуарах,  внутренние  контуры  газоносности  и  нефтеносности

всегда отсутствуют.

;



В  статических  условиях  при  некоторой  разнице  в  плотностях

флюидов  и  большом  поверхностном  натяжении  на  поверхностях  их

разделов  последние  должны  иметь  вид  горизонтальных  плоскостей.

Однако в природе эти условия очень часто нарушаются. К исчезно-









156

§ 2. Рснов?ше  понятия  о  залежах   и  их  параметрах







вению  четкой  границы  раздела  между  водой  и  нефтью  приводят,

например,  микробиологические  процессы  разрушения  нефти  в  за-

лежи. Зона переходная от нефти к воде имеет различную мощность.

В  неоднородном  коллекторе  в  результате  различия  сил  сцепления

между молекулами нефти (газа) и воды с поверхностью капилляров

породы поверхность раздела может приобрести весьма причудливый

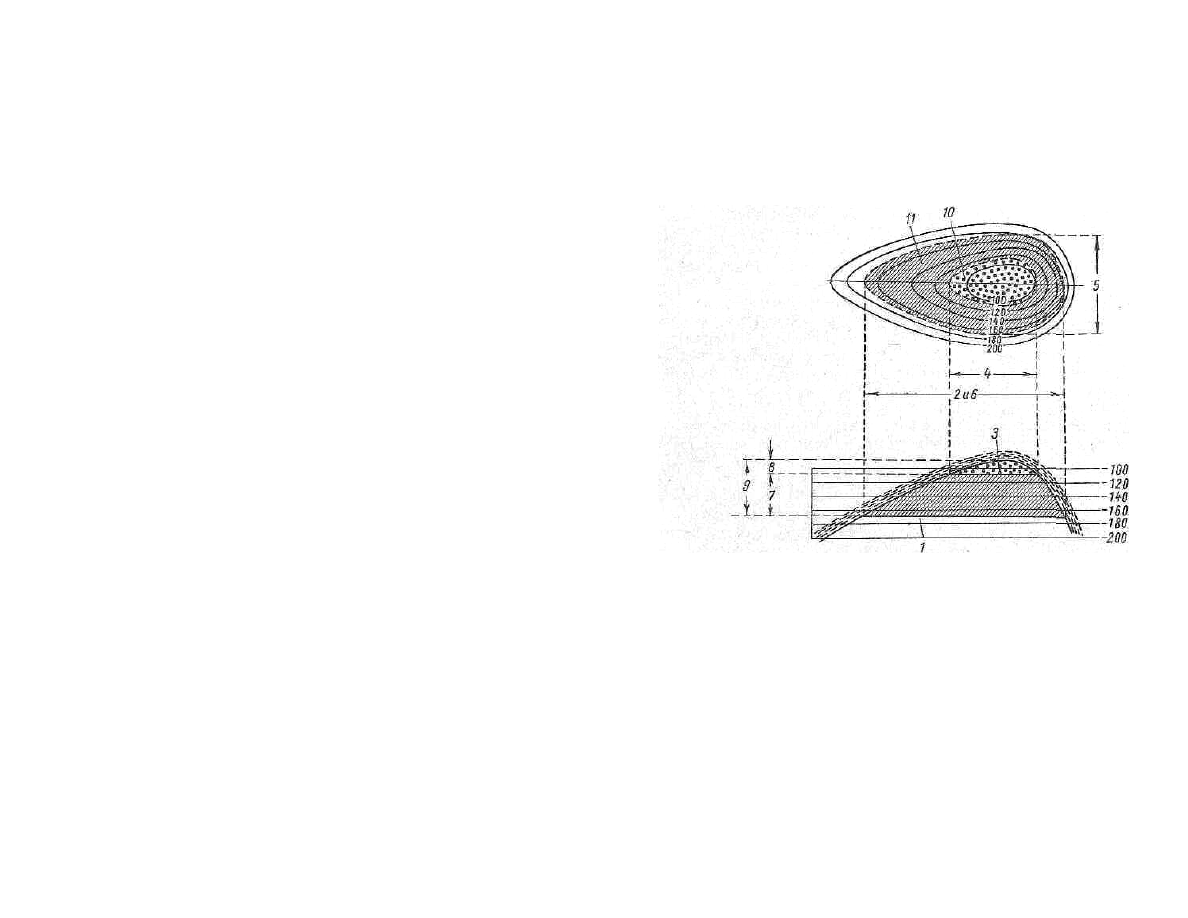

Рис.   65.   Принципиальная  схема  массивной  залежи.



1 — подошва нефтяной залежи; 2 — внешний контур нефтеносности; 3 — поверхность газо-

нефтяного раздела; — внешний контур газоносности; 5 — ширина залежи;  6 — длина за-

лежи; 7 — высота нефтяной залежи; 8 — высота газовой шапки;   9 —общая  высота газонеф-

тяной залежи; Ю — газонефтяиая часть залеши; 11.— водонефтяная часть залежи,



волнистый  характер.    Наконец,  движение  воды  в  пласте,  как  уже

отмечалось,  приводит  к  наклону  поверхности  разделов  в  нанравле-:

нии  движения.  Длина,  ширина  и  площадь  залежи  (рис.  64)  опре'де-
.^ляются  по  ее  проекции  на  горизонтальную  плоскость  внутри  внеш-
;|;него   контура   нефтеносности   (газоносности).   Поправка   на   угол

падения пласта в случае пластового резервуара не вводится.

1

 Высотой

залежи    (или    соответственно    высотой    нефтяной  части    залежи  и

высотой  газовой  шапки)  называется  расстояние  по  вертикали  от

подошвы залежи до ее наивысшей точки. Иногда отмечают суммарную

высоту  газонефтяной   залежи.   Для   расчета   объема   залежи



1

  При  вычислении  объема  залежи  косинус  угла  падения  пласта  при  рас

чете  площади  входит  в  числитель,  а  при  расчете  мощности  пласта  —  в  знаме
натель.



157

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Гл. VII. Залежь  нефти   и  газа



необходимо  учесть мощность пласта. Поэтому в расчетах используют

эффективную  мощность  пласта, т.  е.  только  мощность  хорошо  про-

ницаемых  пропластков,  насыщенных  углеводородами.  Определение

эффективной  мощности  производится  по  каротажным  диаграммам  и

боковому  каротажному  зондированию.  Методы  расчетов  рассматри-

ваются в специальном курсе «Промысловой геофизики».



В залежи можно выделить г а з о в у ю  ч а с т ь  (рис. 64), в пределах

которой  распространен  только  свободный  газ.  Газовая  часть

располагается внутри внутреннего контура газоносности.



Г а з о н е ф т я н а я   ч а с т ь   залежи  (рис.  64)  располагается

между  внешним  и  внутренним  контурами  газоносности.  Если  отсут-

ствует  внутренний  контур  газоносности  (рис.  65),  то  газонефтяная

часть  охватывает  весь  объем  залежи  внутри  внешнего  контура

газоносности. В газонефтяной части залежи  под газом  располагается

нефть.  В  чисто  газовой  залежи  газ  подстилается  водой  и  соответ-

ственно выделяется г а з о в о д я н а я  часть залежи.



Н е ф т я н а я   ч а с т ь   залежи  (рис.  64)  располагается  между

внутренним  контуром  нефтеносности  и  внешним  контуром  газо-

носности. В ее пределах в ловушке содержится только нефть. Если в

залежи  отсутствует  газовая  шапка,  то  нефтяная  часть  охватывает

весь  объем  залежи  внутри  внутреннего  контура  нефтеносности
(контура водоносности).



В о д о н е ф т я н а я   ч а с т ь   залежи  (рис.  64)  располагается

между  внешним  и  внутренним  контурами  нефтеносности.  В  ее  пре-

делах под  нефтью залегает вода. Если  в залежи отсутствуют газовая

шапка  и  внутренний  контур  нефтеносности,  то  вся  залежь  является

водонефтяной,  в  ней  повсюду  под  нефтью  находится  вода.  Вода,

находящаяся под нефтью или газом в водонефтяной или водогазовой

части залежи, называется  п о д о ш в е н н о й .  Вода, залегающая за

внешним  контуром  нефтеносности  (или  газоносности  в  газовой

залежи),  называется  з а к о н т у р н о й .   При  разработке  залежи  и

неравномерном  продвижении  внешнего  контура  нефтеносности

внедряющиеся  в  залежь  законтурные  воды  образуют  я з ы к и

о б в о д н е н и я .  Подошвенные воды могут подтягиваться к забою

скважин,  расположенных  в  пределах  водонефтяной  части,  и  образо-

вывать к о н у с ы   о б в о д н е н и я .  Вопросы, связанные с появлением

языков  и  конусов  обводнения,  специально  рассматриваются  в  курсах
«Промысловой геологии и разработки нефтяных



месторождений».



В  «чисто»  нефтяной  или  газовой  части  залежи  отнюдь  не  весь

объем  пор занят  исключительно  нефтью  или газом. Некоторый  объем

пор  оказывается занятым  водой. Большая часть этой  воды  связана с

породой  —  с в я з а н н а я   в о д а .   Такая  вода  в  пласте  при

обычных  условиях  неподвижна.  Рассчитывая  объем  залежи,

необходимо учесть, какой объем пор занят нефтью и какой водой.







158

§ 2. Основные  понятия  о  залежах   и  их  параметрах159



Степень заполнения пор нефтью (газом) называют н е ф т е н а с ы -

щ е н н о с т ь ю        ( г а з о н а с ы щ е н н о с т ь ю )     и   измеряют в

процентах или долях единицы.



Когда  в  пласте  одновременно  находятся  две  такие  несмешива-

ющиеся  жидкости,  как  нефть  и  вода,  то  при  своем  перемещении
(миграции) по пласту они мешают друг другу. Условно в таком случае

можно рассматривать движение нефти в пористой среде,



скелет  которой  составлен  мине-

ральными  зернами  и  водой.  Наоборот,

для  воды  такой  скелет  среды  может

рассматриваться  как  состоящий  из

мине-

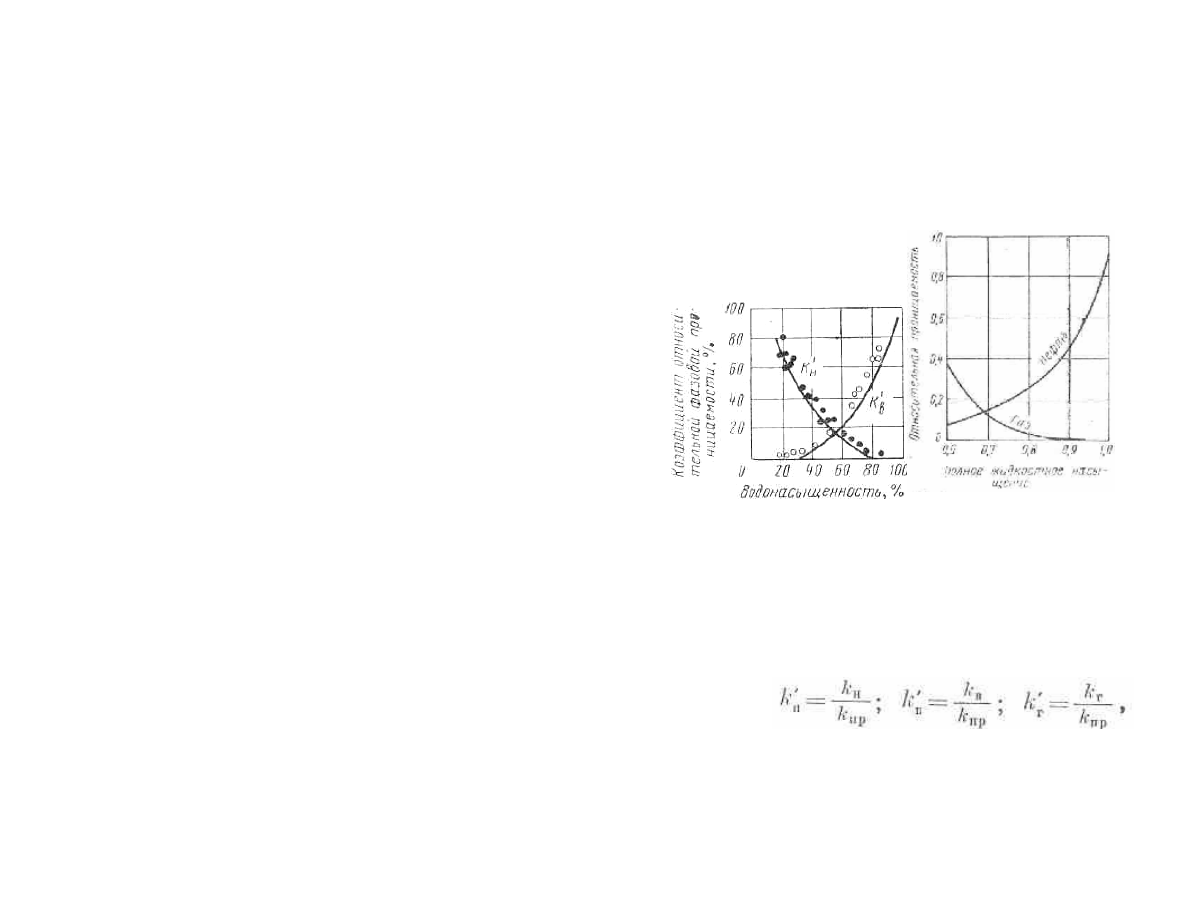

Рис.  66. Зависимость относительной

Рис. 67. Относительная  проницаемость



фазовой   проницаемости    от    насы-  газа и нефти (по В. С. Графт и Ф. Ха-



щепности водой  перового простран-

локинс).



ральных  зерен  и  нефти.  В  любом  из  этих  случаев  эффективная

пористость  оказывается  меньше,  чем  пористость  сухой  породы.

Рассчитанные  коэффициенты  проницаемости  для  одного  из  переме-

щающихся  веществ  будут  отличаться  от  истинного  коэффициента

проницаемости  породы.  Они  соответственно  называются  ф а з о в ы м и

к о э ф ф и ц и е н т а м и   п р о н и ц а е м о с т и   для  нефти,  газа  и

воды.  Обычно  фазовые  коэффициенты  проницаемости  выражаются  в

процентах от истинного значения коэффициента проницаемости





где   /г

пр

 — коэффициентЦпроницаемости   породы; k

&

A

B

,   /с

г

 —

фазовые   коэффициенты   проницаемости   нефти,   воды и газа; k'

a

, k'

e

,

k'r — относительные коэффициенты фазовой проницаемости нефти,

воды и газа.



На  рис.  66  приведены  экспериментальные  данные  по  определению

коэффициента относительной фазовой проницаемости нефти и воды





159



-------------------------------------------------------------------------------------------------------------------------------------------------------------



Гл. VII. Залежи  нефти  и газа



в  зависимости  от  водонасыщенности  несцементированного  песка.  Как

видно  из  этого  графика,  при  наличии  в  несцементированном  песке

около 30% воды ее фазовая проницаемость практически равна нулю, а

фазовая  проницаемость  для  нефти  в  2  раза  ниже  проницаемости

пласта по однородной жидкости. При содержании в песке воды около
80%  фазовая  проницаемость  нефти  становится  равной  нулю.  На  рис.
67 показаны  аналогичные кривые для газа  и  нефти в  пористом песке.

Наличие в пласте нефти и газа приводит к резкому



снижению  их  фазовых  проницаемо-

стей.  Так  при  содержании  в  пласте
70%  нефти  и  30%  газа  их  фазовые

проницаемости  снижаются  до  12-
13%.



При  наличии  в  пласте  одно-

временно  нефти,  воды  и  газа  ха-

рактер  их  перемещения  в  пласте

становится  еще  более  сложным.  На

рис.  68  изображена  треугольная

диаграмма фазовых  прони-цаемостей

в

зависимости

от

насыщения

несцементированного  песка  нефтью,

водой  и  газом.  Как  видно  из

приведенного  графика,  трехфазное

движение

ограничивается

относительно узкой областью. Всякая

залежь,

помимо

рассмотренных

параметров,

должна

характеризоваться качеством



полезных  ископаемых,  содержащихся  в  ней.  Характеристика  качества

нефти и газа производится в соответствии с их химическим составом и

другими  свойствами,  описанными  в  главах  IV  и  V.  Весьма  важно

выявить соотношения между газом и нефтью или водой в залежи. Эти

соотношения  зависят  прежде  всего  от  температуры  и  давления  в

залежи, а также от химических особенностей нефти, газа и воды.



§ 3. ДАВЛЕНИЕ И ТЕМПЕРАТУРА В ЗАЛЕЖАХ НЕФТИ И ГАЗА



Статическое  давление.  Под  давлением  залежи  или  пластовым

давлением  понимают  то  давление,  которое  жидкость  или  газ  оказы-

вают на вмещающие их породы. Оно выражается либо в килограммах

на квадратный сантиметр, либо в технических атмосферах. Пластовое

давление  может  быть  выражено  условно  в  метрах  столба  жидкости,

уравновешивающей данное давление, по формуле







160

§ 3. Давление  и температура  в  залежах  нефти  и газа

ИЛИ





где р — давление в атмосферах;



d — плотность жидкости;

' .

Н — высота   столба   жидкости.



Передача  пластового  давления  осуществляется  жидкостью

(нефтью,  водой)  или  газом.  Независимо  от  причин,  вызывающих

пластовое давление, величина его в резервуаре всегда может быть





Рис. 69. Схема гидростатических давлений и пьезометрических поверхностей.



определена  высотой  столба  жидкости  с  учетом  ее  удельного  веса.

При  вскрытии  пласта  скважиной  высота  столба  жидкости,  уста-

новившейся  в  ней,  пропорциональна  пластовому  давлению.  В  резер-

вуарах, имеющих  сообщение  с  поверхностью, пластовое  давление  в

статических  условиях  (без  движения  вод)  определяется  уровнем

зеркала воды в резервуаре в области его связи с поверхностью. Связь

резервуара  с  поверхностью  может  осуществляться  либо  через

непосредственный  выход  его  на  поверхность,  либо  через  зоны  раз-

рывов.  Положение  свободного  зеркала  воды  в  таком  резервуаре

зависит  от  высоты  выхода  пласта  на  поверхность,  от  количества

поступающих  в  него  вод  и  некоторых  других  факторов  (испарение,

фильтрация и т. д.).



Если  в  пласте  по  тем  или  иным  причинам  возникают  изменения

пластового  давления,  то  они  неизбежно  будут  сказываться на  положе-

нии  свободного  зеркала  воды  данного  резервуара  (рис.  69)  и  в  из-

вестной мере контролироваться им. Давление в таком резервуаре

Рис.   68.   Области   насыщения,   со-

ответствующие   однофазному,   двух-

фазному  и трехфазному  движениям в

несцементированных песках.



В области диаграммы — однофазное дви-

жение, в области II — двухфазное, в области

III — трехфазное.



-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  18  19  20  21   ..
