ГЛАВА   VII

ЗАЛЕЖИ НЕФТИ И ГАЗА










§  1. ЛОВУШКИ И ИХ КЛАССИФИКАЦИЯ



Основная масса природных резервуаров в  недрах  земли заполнена

водой.  Нефть  и  природный  газ,  оказавшись  в  природном  резервуаре,

заполненном  водой, могут перемещаться по нему.  Основной причиной,

вызывающей дифференциацию, перемещение нефти  и газа в природном

резервуаре,  является  разница  в  плотностях  этих  веществ  и  движение

воды в резервуаре.



Любые  перемещения  нефти,  газа  и  воды  в  земной  коре  называют

м и г р а ц и е й .  Под  действием  силы всплывания нефть и газ будут

мигрировать  вверх  по  резервуару  до  тех  пор,  пока  не  достигнут  его

кровли.  Дальнейшее  движение  возможно,  если  кровля  резервуара

имеет  наклон.  Движение  вдоль  наклонной  кровли  резервуара  будет

происходить  до  тех  пор,  пока  на  пути  этого  движения  не  появится

препятствие. Перед препятствием нефть и газ способны образовывать

скопления  —  они  оказываются  заключенными  как  бы  в  ловушку.  По

определению И. О. Брода ловушка — это часть природного резервуара,

в которой может установиться равновесие нефти, газа и воды.



Сопоставим  три  термина:  коллектор,  природный  резервуар,

ловушка.







Определение





Характеризуется

                                             Коллектор
Горная порода,  обладающая

способностью

вмещать

нефть и газ и отдавать эти

полезные  ископаемые  при

разработке




Типом





породы,

типом

проницаемости(поровая,

трещинная,

вмешанная),величинами

пористости,

эффективной пористости проницаемости, (с
этими  параметрами  связаны  определения
удельной

поверхности,

раскрытости

трещин, их системы, густоты и т.д.)













                                              § 1. Ловушки и их классификация





П р о д о л ж.   т а б л и ц ы



              Определение







Характеризуется



Пр и р од ны й  р е з е р в у а р

Природная  емкость  для  нефти,

газа  и  воды,  существование

которой

обусловлено

соотношением  коллектора  с

плохо проницаемыми породами


Типом  коллектора,  соотношением  коллектора  с
непроницаемыми

породами,

емкостью,

гидродинамической  характеристикой  и  пластовой
энергией, формой и условиями залегания

Л о в у ш к а

Часть  природного  резервуара,

в которой может установиться

равновесие

между

газом,

нефтью и водой




Типами  резервуара  и  коллектора,  условиями
образования,  формой,  емкостью.  В  частном
случае

у

резервуаров,

литологически

ограниченных  со  всех  сторон,  параметры
резервуара  и  ловушки  могут  совпадать,  когда
весь резервуар представлен одной ловушкой.

Ловушка  чаще  всего  представляет  собой  участок  резервуара  с

застойными  условиями  даже  в  том  случае,  если  в  остальной  части

резервуара  вода  находится  в  движении.  При  движении  воды  наблю-

дается  наклонный  водонефтяной  раздел,  иногда  вся  нефть  может

быть  вытеснена  из  ловушки  водой.  Довольно  часто  наклонные

водонефтяные  разделы  встречаются  в  залежах  некоторых  место-

рождений  Ашнеронского  полуострова,  их  называют  висячими  зале-

жами  (рис.  52).  Ярким  примером  висячих  залежей  являются  неко-

торые залежи на месторождении Дигбой в Индии (рис. 53).



Гравитационный  фактор  вызывает  в  ловушке  распределение  газа,

нефти  и  воды  по  их  плотностям.  Нарушение  такого  вполне

закономерного  распределения  внутри  ловушки  может  быть  вызвано

действием  капиллярных  сил  в  случае  неоднородности  коллектора,

составляющего ловушку.



На моноклиналях многочисленные ловушки часто возникают в зоне

крупного  тектонического  нарушения  с  небольшими  структурными

осложнениями.  На  рис.  54,  а,  б,  в  в  виде  схемы  представлены  три

возможных случая соотношения моноклинально залегающих пластов и

экранирующей поверхности.



И.  О.  Брод  обратил  внимание,  что  для  образования  экраниро-

ванных залежей необходимо, чтобы в плане линия водонефтяного или

водогазового  раздела  образовывала  з а м к н у т ы й   к о н т у р   с

линией  экрана.  Замкнутые  контуры  могут  возникнуть  при  пере-

сечении  моноклинали  с  каким-либо  структурным  осложнением,

например структурным носом (рис. 54, б), плоской экранирующей



147





-------------------------------------------------------------------------------------------------------------------------------------------------------------

поверхностью.  То же произойдет,  если на фоне моноклинального .

поднятия   пород   наблюдаются   пологие   изгибы   и   экранирующая



1052 Ю 087561035      1091



Рис. 53. Пофтяныо и газовые залежи



на месторождении Дигбой

(по Е.  В.  Корпсу,   1949).



1 — нефть; 2 — газ; ,S — нефть только в верхних песках; — газ в нижних

песках; — нефть в   верхних   песках.



поверхность  представляет собой не  плоскость,  а  кривую  поверх-

ность (рис. 54, в); это наиболее частый случай в природе.



Н. Б. Вассоевич   подразделяет  все   ловушки   на   три   основных

типа: замкнутые, полузамкнутые и незамкнутые. Первые два типа




148





связаны  с  различного  рода  выклиниванием  коллекторов,  при  кото-

ром  препятствием  для  дальнейшей  миграции  является  твердая  фаза

вещества.  Поэтому  эти  типы  можно  назвать  ловушками  выклини-

вания.



В  незамкнутых  ловушках  нефть  и  газ  удерживаются  благодаря

антиклинальному  изгибу  слоев  или  существованию  выступов  (не-

ровностей),  обусловливающих  возникновение  подпора  воды  со  всех

сторон.

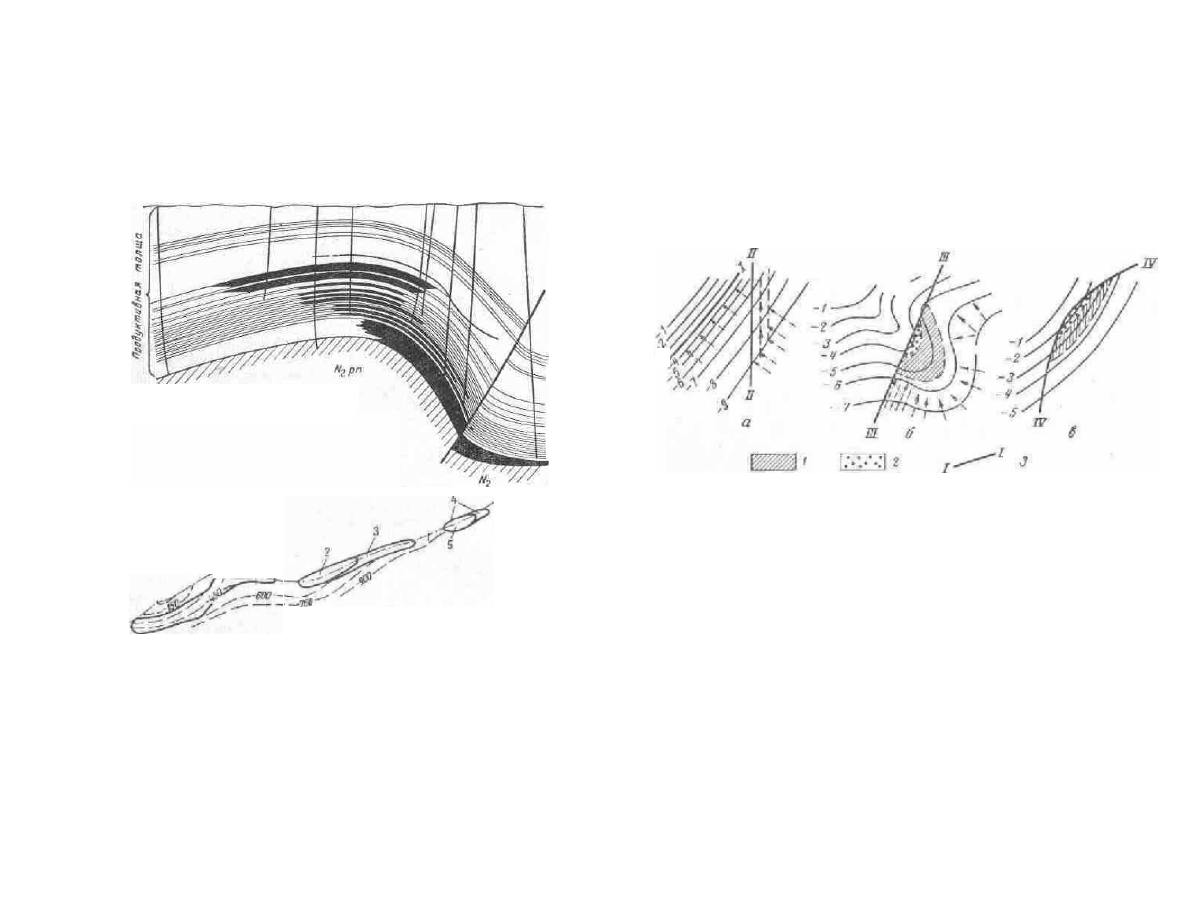

Рис. 54. Условия формирования залежей нефти п газа, связанных с экрани-

рованием.



а — залежей нефти и газа не образуется; б и в  — возможно   образование  залежей   нефти



и газа. 1 — нефть; 2 — газ;

3 — положение экрана.



И.  М.  Губкин  выделяет  два  основных  фактора  в  формировании

ловушек:  структурный  и  лито  логический.  При  этом  он  подчеркивает

наибольшее  значение  тектонического  фактора.  А.  И.  Леворсен  пред-

лагает  все  ловушки  подразделять  на  три  основных  типа:  1)  струк-

турные ловушки; 2) стратиграфические ловушки; 3) комбинации обоих

типов.  Существуют  и  другие  попытки  классифицировать  ловушки  по

различным  признакам,  например  по  характеру  их  контура  или  типу

коллектора. Но все эти схемы следует признать менее удачными.



Безусловно, И. М. Губкин прав, когда подчеркивает ведущую роль

тектонического  фактора  в  образовании  ловушек  и  залежей.  Все

другие  факторы  —  литологическое  выклинивание,  стратиграфическое

перекрытие,

тектоническое

экранирование,

появление

зон

трещиноватости  и  т.  д.  —  в  той  или  иной  степени  являются  произ-

водными  от  тектонического  фактора.  Имея  в  виду  это  постоянное

действие последнего, его непосредственное или косвенное влияние



149



Гл. VII. Залежи   нефти   в газа



1093



1Ю 1        1009    561





Рис.   52.    Поперечный   разрез   место.



рождения Сураханы Апшеронского  но-



луострова.









§ 1. Ловушки  и  их  классификация





V



-------------------------------------------------------------------------------------------------------------------------------------------------------------



150



на образование ловушек, можно признать все же целесообразным
подразделять ловушки по условиям их образования на следующие типы: 1)
ловушки складчатых дислокации; 2) ловушки разрывных дислокации; 3)
ловушки стратиграфических несогласий; 4) ловушки литологические; 5)
различные комбинации перечисленных типов.

Первые два типа ловушек возникают в случае непосредственного

воздействия тектонического фактора при создании структурного плана
данного участка земной коры. Примером ловушки первого

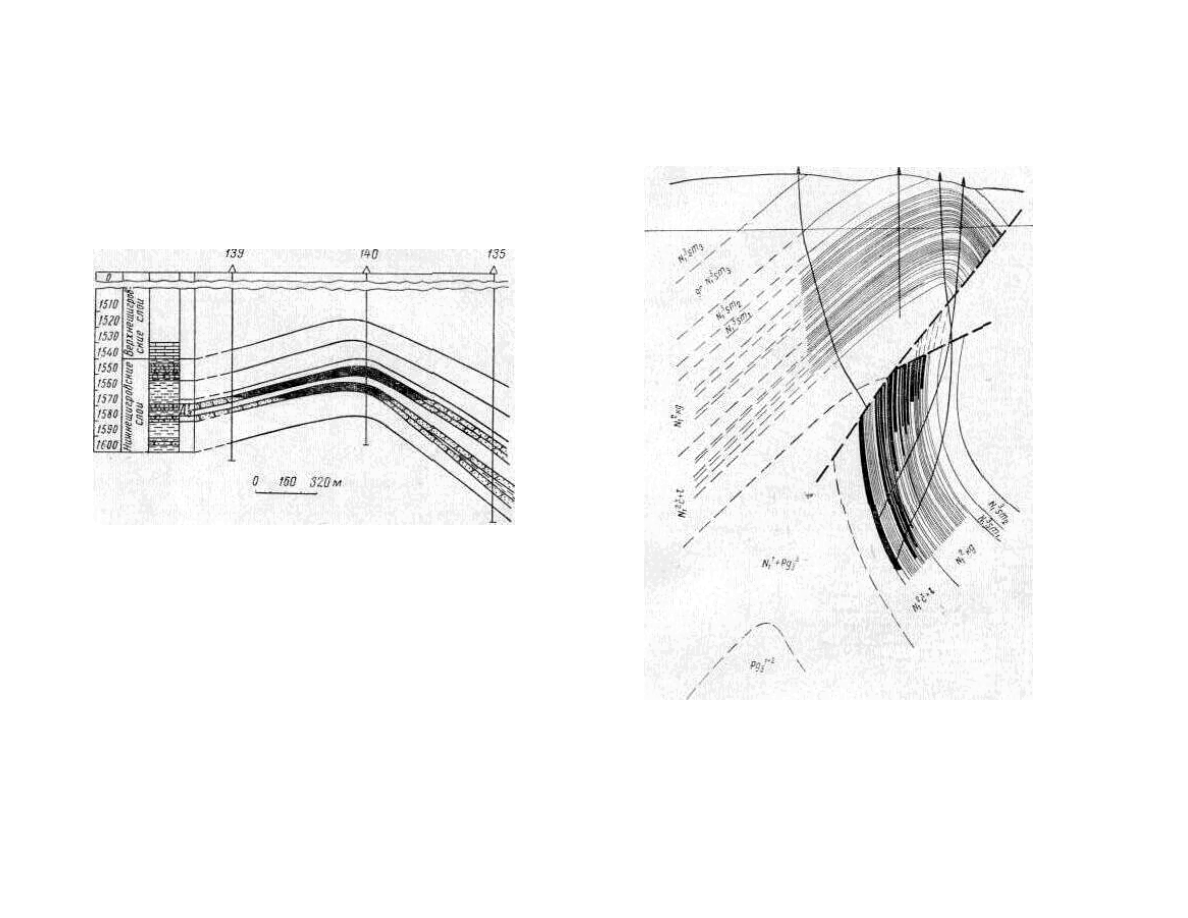

Рмс. 55. Геологический профиль Елшано-Курдюмского месторо-

ждения (по данным Елшанского нефтепромыслового управления,

1957).

типа может служить пласт D^ (верхнего девона в Елшано-Курдюм-<;ком
месторождении Саратовской области, рис. 55), Ловушки второго типа можно
наблюдать и в песчаниках чокрака и карагана {неоген) в поднадвиге
Старогрозненского месторождения на Северо-Восточном Кавказе (рис. 56), а
также в отложениях красноцветной толщи (средний плиоцен) на
месторождениях Челекен, Котур-Тепе, Небитдаг и Кумдаг. Другим, весьма
своеобразным примером образования ловушки в связи с дизъюнктивными
нарушениями является тектоническая брекчия меловых отложений
месторождения Маунт-Кам в Техасе (рис. 57). Третий тип ловушек образуется
при двояком воздействии тектонического фактора. С одной стороны,
тектонические движения вызывают появление определенного структурного
плана, благодаря этому появляется возможность для перемещения нефти и
газа по направлению к наиболее благоприятным локальным участкам
резервуара. С
 другой стороны, тектонические движения





§ 1. Ловушки и их классификация                  151



вызывают появление стратиграфического несогласия. Несогласное
перекрытие резервуара, структурно осложненного (иногда при этом



Рис. 56. Поперечный геологический разрез Старогрозненского

месторождения (по А. Г. Алексину).



эродированного) плохо проницаемыми породами, приводит к завершению
формирования ловушки (рис. 58). Образование ловушек четвертого типа
непосредственно связано с изменением литологического состава пород. В
большинстве случаев литологические изменения



-------------------------------------------------------------------------------------------------------------------------------------------------------------

Гл. VII. Залежи   нефти   и  газа



Рис. 57. Разрез месторождения Маунт-Кам (округ

Хилл,  Техас)  с  небольшой  ловушкой  и

скоплением  нефти,  сформировавшимся  на

брекчированной  площади  мела  остин,  перебитой

сбросами (по А. И. Леворсепу).



1 — свита тсйлор; 2 — мел остин;   3 — сланец   игл-

форд; 4 — песчаник вудбайн.



в  осадочной  толще  являются  следствием

изменения  условий  осадко-накопления,  которые  в  свою  очередь

являются  функцией  тектонических  движений.  Ловушки  четвертого  типа

изображены

на

рис. 59.

Рис.   58.   Южный

Байчунас    (Эмба).



'Схема   пластовых,



•стратиграфически



экранированных



залежей.



Ловушки

пятого

типа,

формирование

которых  вызвано

сочетанием

нескольких

факторов,  весьма  широко  распространены  в  природе.  На  рис.  60

показана ловушка в песчаниках карагана (неоген),







Рис.    59.    Разрез



месторождения Гус-

Крик в округе

|*Харис,   Техас (по

Майнору).



1  —  песок;  2  —  неф-

теносный  песок;  з  —

гумбо  (плотная  глина

без примеси песка).









образованная  сочетанием  пликативной  дислокации  (антиклинальная

складка)  с  дизъюнктивным  нарушением  (тектонический  экран)  на

месторождении  Ташкала  на  Северо-Восточном  Кавказе.  Сочетание

складчатой дислокации с литологическим выклиниванием показано на

рис. 61.

152




§ 1. Ловушки   и   их   классификация



153

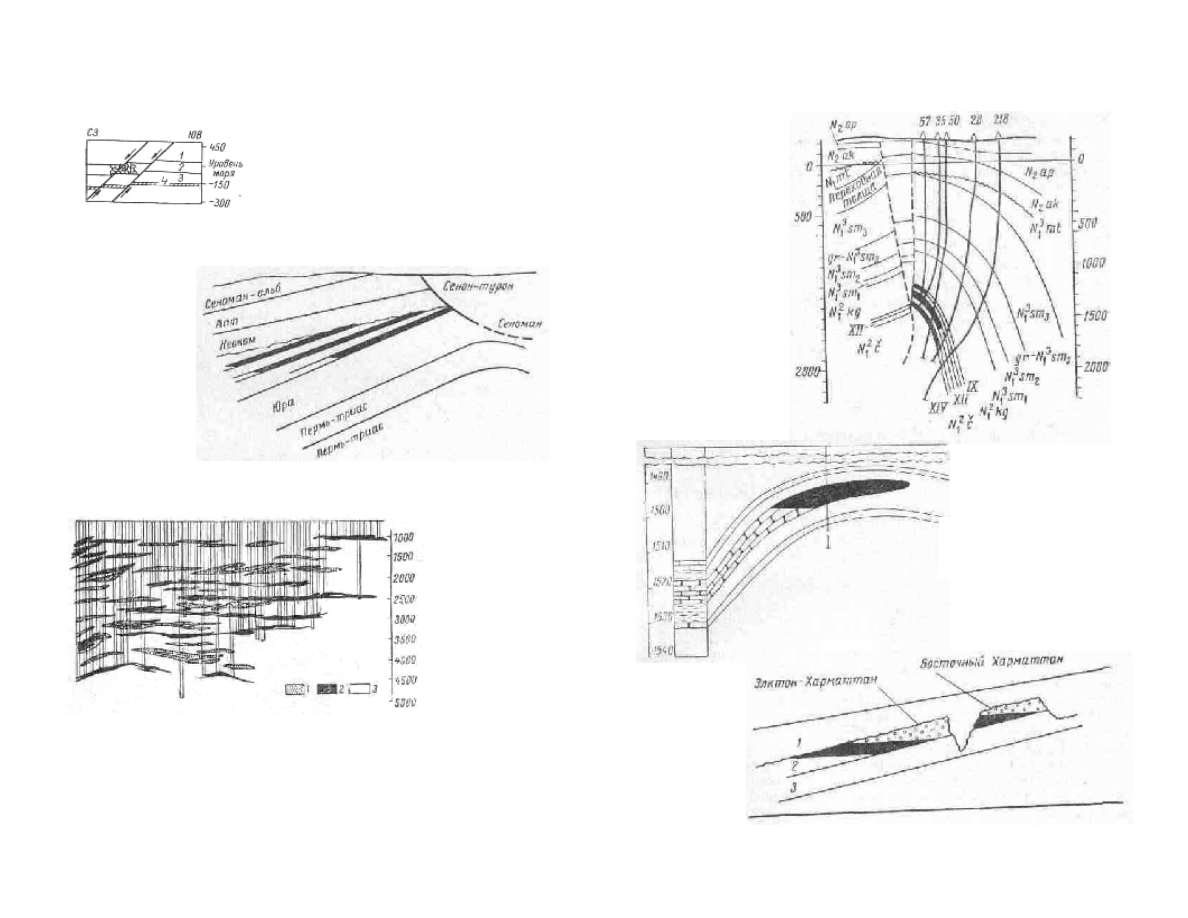

Рис.  60.  Поперечный

геологический

разрез

месторождения  Ташкала

(по А. Г. Алексину, 1957).



Рис.

61.

Геологический?

профиль  Иловлинского  ме-

сторождения  через  залежь,

тульского  горизонта  (по.  Т.

В. Бугровой).



Рис.  62.  Место-

рождения  Элк-

топ-Харматтан

и

Восточный

Харматтан

в

Западной

Ка-

наде  (по  Дж.

Бокман, 1963).



1 — нижний б лэа-



мор;  2 — элктон|



3 — шунда.



-------------------------------------------------------------------------------------------------------------------------------------------------------------
