Волгоградский завод буровой техники (ООО «ВЗБТ»). Каталог - часть 5





17

МОБИЛЬНЫЕ Б

УР

ОВЫЕ УС

ТАНОВКИ

* - по требованию заказчика

Характеристики

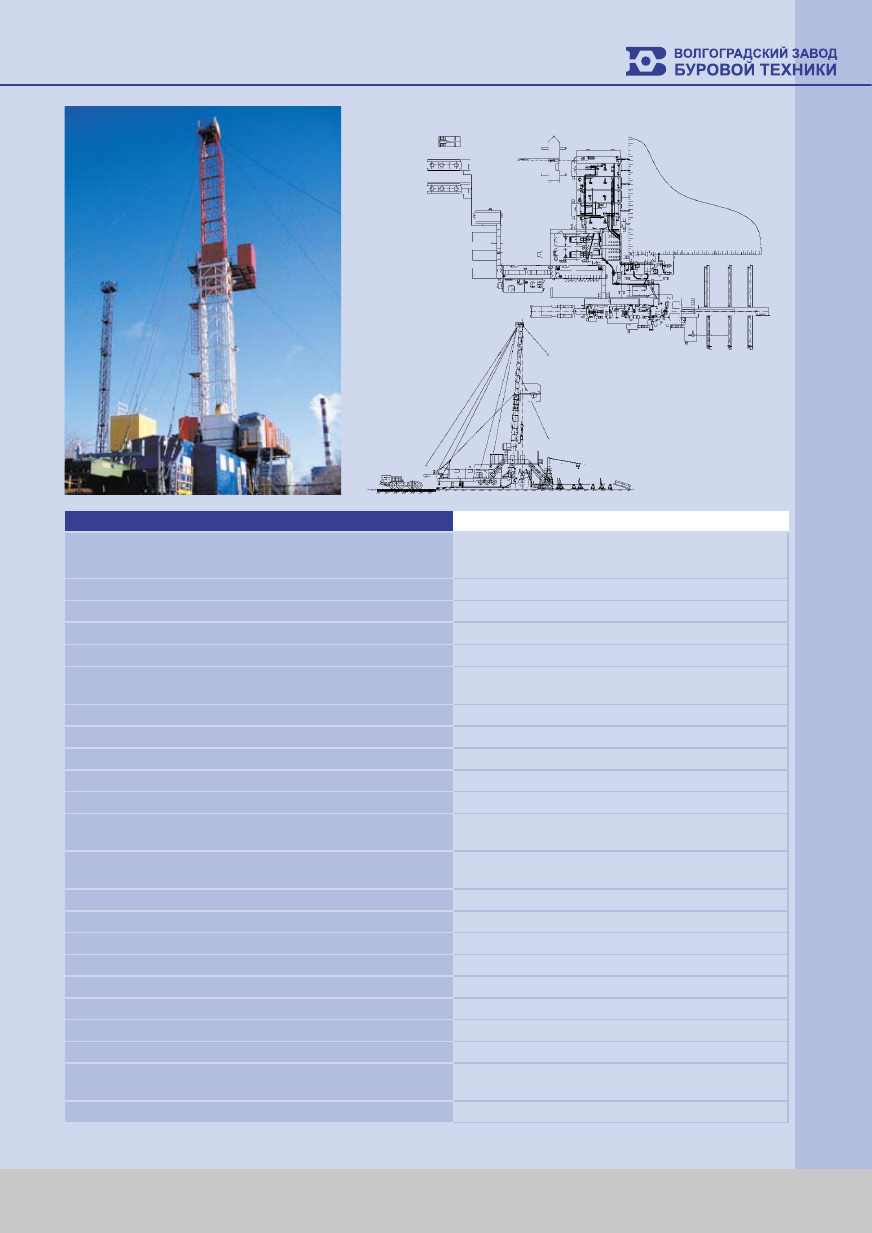

БУ3200/200М-ДЭП

Основные характеристики
Допускаемая нагрузка на крюке, кН

на полуприцепе

2000

Условная глубина бурения, м

3200

Высота основания  (отметка пола буровой), м

6,0

Тип привода основных механизмов

электрический, регулируемый, постоянного тока

Масса буровой установки, т

630

Вышка, тип

мачтовая, двухсекционная, телескопическая,

с открытой передней гранью

Оснастка талевой системы

5х6

Полезная высота вышки, м

31,9

Номинальная длина бурильной свечи, м

16, 18

Основание, тип

складное, на полуприцепе

Лебедка, расчетная мощность на входном валу, кВт

560

Вертлюг

Статическая грузоподъемность, кН



2500

Максимально-допустимое давление промывочной

жидкости, МПа



32

Ротор

Р700

Расчетная мощность привода ротора, кВт

350

Диаметр отверстия в столе ротора, мм

700

Допускаемая статическая нагрузка, кН

5000

Насос*

НБТ-600-2 (ВНБТ-950)*

Мощность насоса, кВт

600 (950)

Идеальная подача (наибольшая), л/с

45 (46)

Предельное давление (наибольшее), МПа

25 (32)

Циркуляционная система*

Общий полезный объем, м

3



105

Количество ступеней очистки

3 (4)*

БУ3200/200М-ДЭП

18

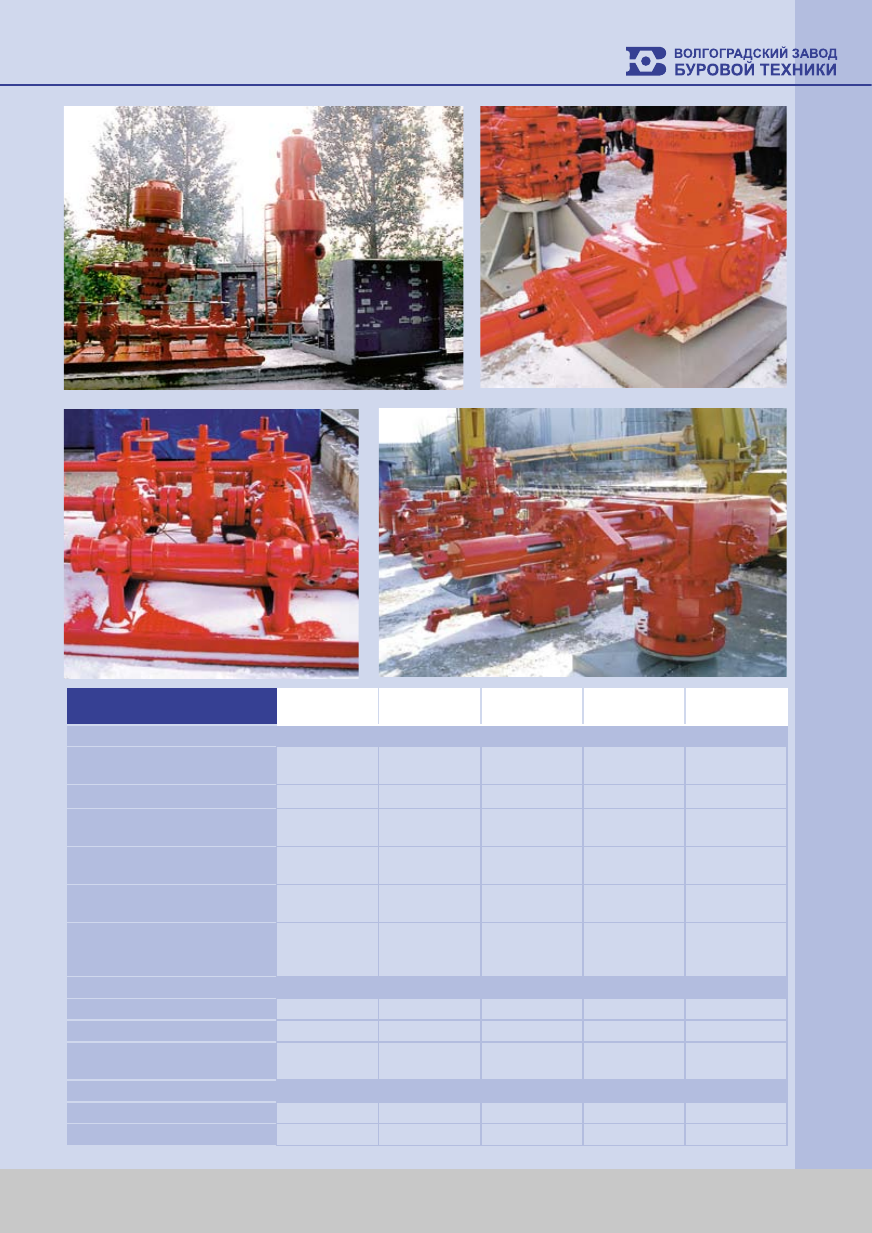

ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ

Характеристики

ОП5-

180/80х35

ОП5-

180/80х70

ОП5-

230/80х35

ОП5-

230/80х70

ОП5-

280/80х35

Основные характеристики
Диаметр проходного

отверстия, мм

180

180

230

230

280

Рабочее давление, МПа

35

70

35

70

35

Диаметр проходного отверстия

манифольда, мм

80

80

80

80

80

Номинальное давление

станции гидропривода, МПа

14

14

14

14

14

Количество гидроуправляемых

составных частей

6

6

6

6

6

Масса полного комплекта

оборудования

(без срезного превентора), кг

15813

17094

23200

23700

Превенторный блок
Кольцевой превентор 1 шт.

ПК-180х35

ПК-180х35/70

ПК-230х35

ПК-230х35/70

ПК-280х35

Плашечный превентор 2 шт.

ПП-180х35

ПП-180х70

ПП-230х35

ПП-230х70

ПП-280х35

Срезной превентор

(по требованию заказчика)

 -

-

ППС-230х35

ППС-230х70

ППС-280х35

Габариты
Ширина, мм

2000

2050

2792

2607

3700

Высота, мм

2020

2300

2525

3242

2910

Разрабатываемое и изготавливаемое Волгоградским заводом буровой техники оборудо-

вание противовыбросовое предназначено  для герметизации устья нефтяных и газовых сква-

жин в процессе их строительства и ремонта с  целью безопасного ведения работ, предупре-

ждения выбросов  и открытых фонтанов, охраны недр и окружающей среды.

Оборудование противовыбросовое работает в диапазоне температур от +55°С до -40°С,

надежно в работе, компактно по конструкции, удобно в монтаже и транспортировке.

В состав оборудования входят: система гидроуправления, стволовая часть, манифольд и

трубопроводы, соединяющие гидроуправление и гидроуправляемые элементы.

 Оборудование противовыбросовое изготавливается по ГОСТ 13862-90 «Оборудование

противовыбросовое. Типовые схемы, основные параметры и технические требования к кон-

струкции».

Все узлы оборудования по показателям соответствуют требованиям ГОСТ 27743 «Обо-

рудование противовыбросовое. Общие технические требования».

Может герметизировать проходное отверстие как при наличии, так и при отсутствии в нем

бурильных труб.

Как правило, блок включает в себя универсальный (кольцевой) превентор, два плашеч-

ных, крестовину, катушку надпревенторную и, при необходимости, межпревенторную.

Плашечные превенторы комплектуются, по требованию заказчика, плашками под трубы

различного условного диаметра в соответствии с требованиями ГОСТ 13862-90 «Оборудова-

ние противовыбросовое. Типовые схемы, основные параметры и технические требования к

конструкции». Для обеспечения работы превенторов при низкой температуре все превенторы

снабжены встроенной системой обогрева.

Станция гидропривода предназначена для дистанционного управления составными ча-

стями оборудования с гидроприводом. Управление осуществляется с основного или вспомо-

гательного пульта с полным дублированием команд. Станция гидропривода позволяет регу-

лировать подводимое давление к плашечным и универсальным превенторам и поддерживать

установленное давление в камере универсального превентора.

19

ПР

ОТИВ

ОВЫБР

ОС

ОВ

ОЕ ОБОР

УДОВ

АНИЕ

Характеристики

ОП5-

280/80х70

ОП5-

350/80х35

ОП5-

350/80х70

ОП5-

425/80х21

ОП5-

425/80х35

Основные характеристики
Диаметр проходного

отверстия, мм

280

350

350

425

425

Рабочее давление, МПа

70

35

70

21

35

Диаметр проходного отверстия

манифольда, мм

80

80

80

80

80

Номинальное давление

станции гидропривода, МПа

14

14

14

14

14

Количество гидроуправляемых

составных частей

6

6

6

6

6

Масса полного комплекта

оборудования

(без срезного превентора), кг

28365

26650

33150

32230

35730

Превенторный блок
Кольцевой превентор 1 шт.

ПК-280х35/70

ПК-350х35

ПК-350х35/70

ПК-425х21

ПК-425х35

Плашечный превентор 2 шт.

ПП-280х70

ПП-350х35

ПП-350х70

ПП-425х21

ПП-425х35

Срезной превентор

(по требованию заказчика)

ППС-280х70

ППС-350х35

ППС-350х70

 -

 -

Габариты
Ширина, мм

3044

3112

3200

3524

3600

Высота, мм

3298

3131

3790

3185

3480

20

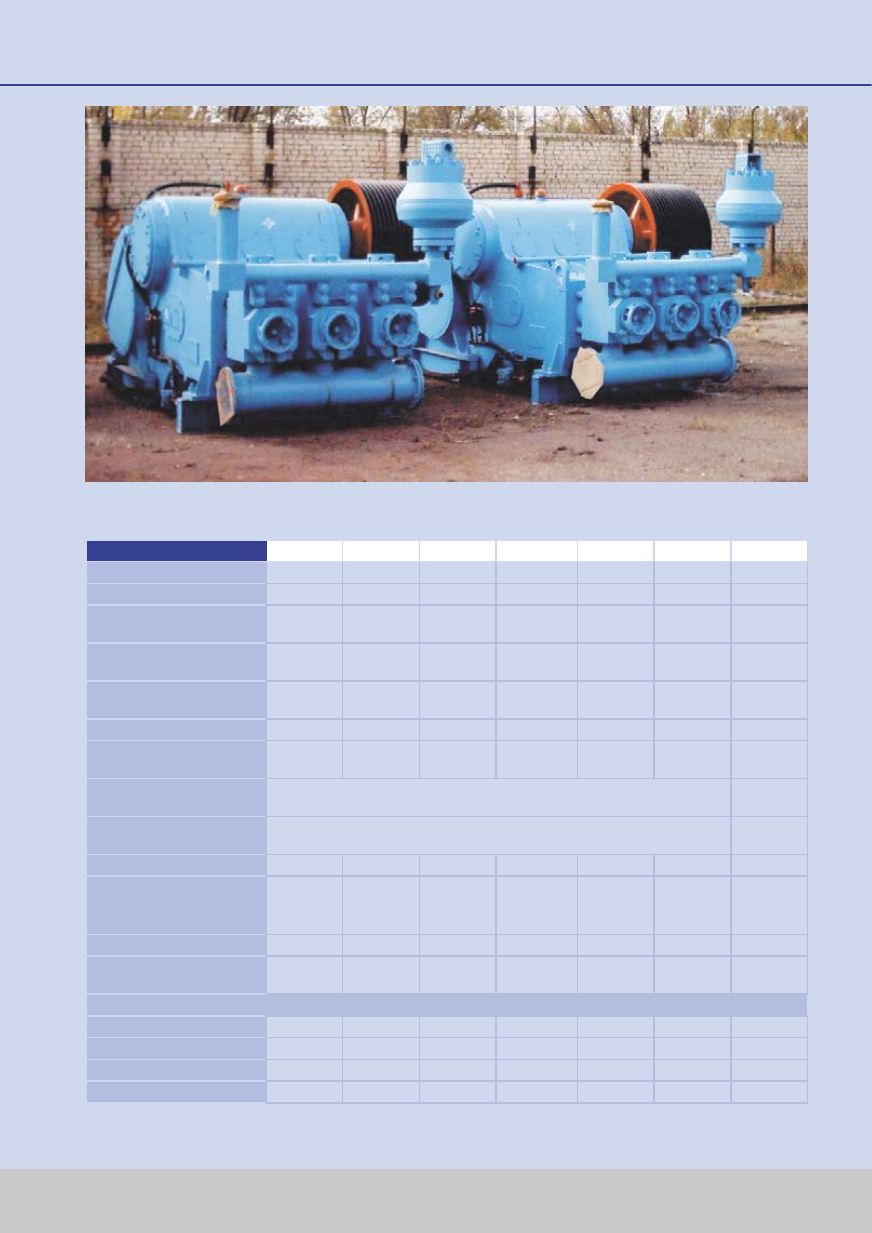

НАСОСЫ БУРОВЫЕ

Насосы буровые

Характеристики

НБТ-235*

НБ-375

НБТ-475

НБТ-600-2 ВНБ-600 ВНБТ-950 НПТ-650

Мощность, кВт

235

375

475

600

600

950

600

Полезная мощность, кВт

190

300

375

475

475

750

475

Наибольшая идеальная

подача, дм

3

32

35

45

45

47,8

46

19,2

Предельное давление,

МПа

40

20

25

25

25

32

105

Число ходов поршней в

минуту, max

200

90

150

145

81

125

81

Длина хода поршня, мм

160

300

250

250

300

290

200

Передаточное отношение

редуктора (i)

9,909

4,150

3,125

3,150

3,240

3,24

5,235

Тип пневмокомпенсатора

на входе и выходе

сферический, диафрагменный

-

Тип предохранительного

клапана

гвоздевой или диафрагменный**

-

Тип пускового устройства

ДЗУ-400

ДЗУ-250

ДЗУ-250

ДЗУ-250

ДЗУ-250

ДЗУ-400

-

Тип клиноременной

передачи

по ГОСТ 1284.1-80

*

Е (Д)

Е(Д)

Е (Д)

Е (Д)

или

PHG8V

Е (Д)

или

PHG8V

-

Диаметр шкива, мм

*

1120

1120

1120

1600

1120

-

Число ремней

*

10

12

12

10 или

2х5

16 или

3х5

-

Габариты
Длина, мм

2000

4160

4560

4560

4900

5200

2070

Ширина, мм

1700

2544

2180

2180

2300

2300

1560

Высота, мм

1300

2553

1768

1768

2800

1600

1160

Масса, кг

3900

13820

13580

13701

21250

17890

4800

* - Насос НБТ-235 имеет двухступенчатый редуктор
** - По согласованию с заказчиком
