Волгоградский завод буровой техники (ООО «ВЗБТ»). Каталог - часть 3





9

С

ТАЦИОНАРНЫЕ

 Б

УР

ОВЫЕ УС

ТАНОВКИ

БУ4500/270ЭЧК-БМ

Характеристики

БУ4500/270ЭЧК-БМ

Основные характеристики
Допускаемая нагрузка на крюке, кН

2700

Условная глубина бурения, м

4500

Высота основания  (отметка пола буровой), м

11,1

Тип привода

электрический, регулируемый, переменного тока

Масса буровой установки, т

1550

Вышка, тип

мачтовая, с открытой передней гранью

Оснастка талевой системы

5х6

Полезная высота вышки, м

46

Номинальная длина бурильной свечи, м

24-27

Лебедка, расчетная мощность на входном валу, кВт

1120

Вертлюг

Статическая грузоподъемность, кН



2700

Максимально-допустимое давление промывочной

жидкости, МПа



32

Ротор*

Р-700 с ПКР 560М

Расчетная мощность привода ротора, кВт

1120

Диаметр отверстия в столе ротора, мм

700

Допускаемая статическая нагрузка, кН

2700

Насос*
Мощность насоса, кВт

1180

Идеальная подача (наибольшая), л/с

51

Предельное давление (наибольшее), МПа

35

Циркуляционная система*

Общий полезный объем модулей хранения, м

3



224

Общий полезный объем емкостей под буровой раствор, м

3

303

Количество ступеней очистки

4 (5*)

* - по требованию заказчика

10

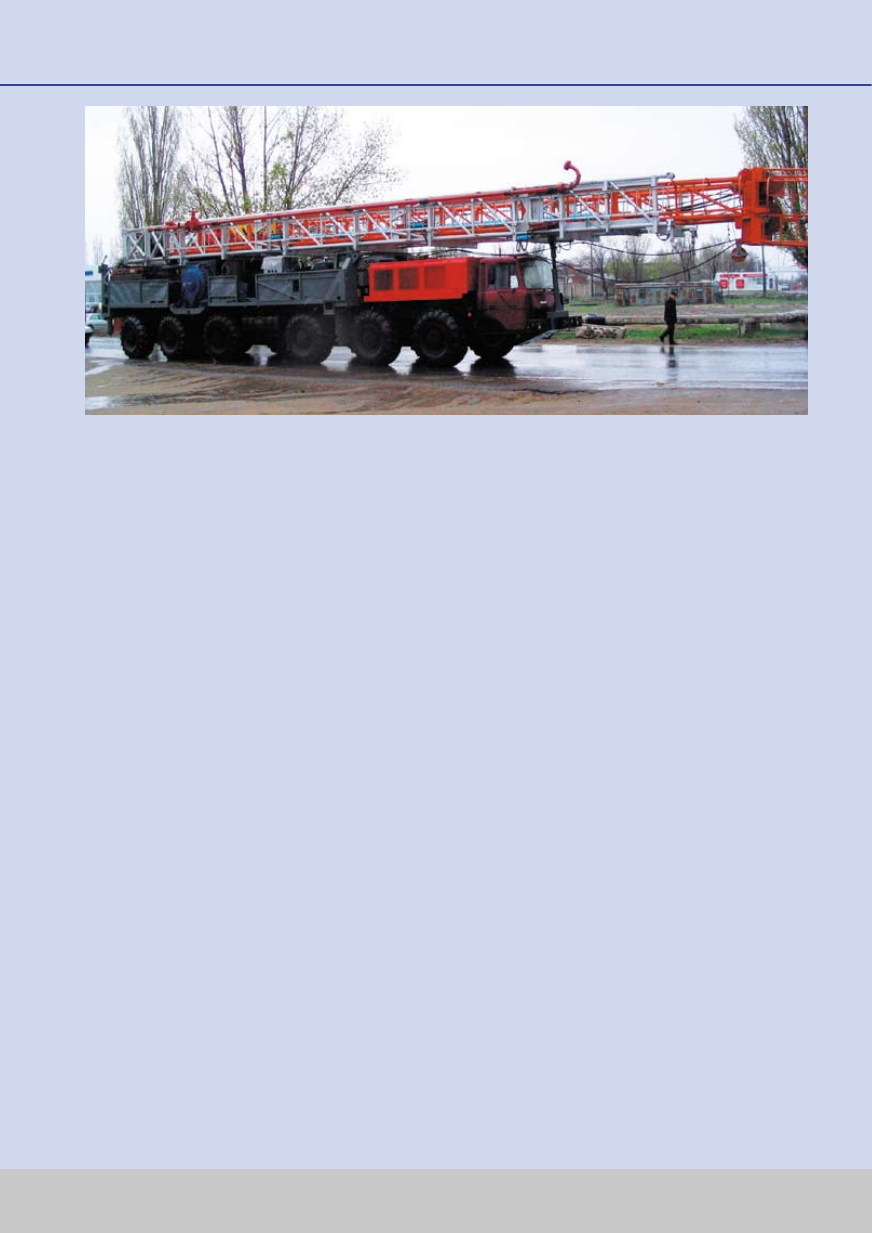

МОБИЛЬНЫЕ БУРОВЫЕ УСТАНОВКИ

Мобильные буровые установки производства ВЗБТ предназначены для бурения эксплуа-

тационных и разведочных нефтяных и газовых скважин в электрифицированных районах с

питанием от промышленной сети электропередач и в неэлектрифицированных районах с пи-

танием от автономных дизель-электростанций. Бурение возможно при температуре окружаю-

щей среды от -45°С до +40°С.

Изготавливаются две модификации буровых установок:

с  вышечно-лебедочным  блоком,  смонтированным  на  специальном  автомобильном



J

шасси высокой маневренности и проходимости;
с  вышечно-лебедочным  блоком,  смонтированным  на  полуприцепе  под  седельный



J

тягач-буксировщик.

Имеется возможность размещения основания буровых установок под углом 90° к вышечно-

лебедочному блоку для проведения ремонта.

Привод  основных  механизмов  (буровых  лебедок,  роторов,  насосов)  –  дизельный  или

электрический,  регулируемый,  постоянного  или  переменного  тока.  В  буровых  установках  с

дизель-электрическим двигателем энергообеспечение осуществляется от основных дизель-

электрических станций и одной аварийной.

Мобильная буровая установка представляет собой комплекс оборудования, механизмов

и приспособлений, скомпонованных в блоки и модули. Все модули установки выполнены в

повышенной заводской готовности и представляют собой цельнометаллические конструкции

контейнерного типа со съемной крышей. Коммуникации (трубопроводные и кабельные) смон-

тированы в металлических контейнерах и выполняют функции трапов. Разъемы в местах сты-

ков контейнеров между собой и с модулями (блоками) выполнены быстроразъемными соеди-

нениями.

Каждый из насосных модулей представляет собой самостоятельную транспортную еди-

ницу.  Циркуляционная  система  выполнена  в  виде  комплекта  отдельных  блоков  с  утеплен-

ными укрытиями и системой обогрева помещений в зимнее время. В модулях организована

приточно-вытяжная вентиляция.

Мобильные буровые установки транспортируются в собранном виде с опущенной вышкой

на самоходном автомобильном шасси или в виде полуприцепов с помощью автомобильного

седельного тягача-буксировщика.

Остальное оборудование и сооружения транспортируются:

на стандартных полуприцепах с помощью седельного тягача-буксировщика;



J

на универсальном автомобильном транспорте (в кузовах, на площадках, прицепах) с



J

погрузкой-разгрузкой кранами.

11

МОБИЛЬНЫЕ Б

УР

ОВЫЕ УС

ТАНОВКИ

Характеристики

БУ2000/125МБр

Основные характеристики
Допускаемая нагрузка на крюке, кН

на самоходном шасси

1250

Условная глубина бурения, м

2000

Высота основания  (отметка пола буровой), м

6,4

Тип привода основных механизмов

смешанный

(дизельный, электрический, постоянного тока)

Масса буровой установки, т

285

Вышка, тип

мачтовая, двухсекционная, телескопическая,

с открытой передней гранью

Оснастка талевой системы

4х5

Полезная высота вышки, м

31,9

Номинальная длина бурильной свечи, м

16-21

Основание, тип

складное, на полуприцепе

Лебедка, расчетная мощность на входном валу, кВт

307

Вертлюг

Статическая грузоподъемность, кН



1750

Максимально-допустимое давление промывочной

жидкости, МПа



25

Ротор

Р560

Расчетная мощность привода ротора, кВт

233

Диаметр отверстия в столе ротора, мм

560

Допускаемая статическая нагрузка, кН

2500

Насос*

НБТ-235/40

Мощность насоса, кВт

235

Идеальная подача (наибольшая), л/с

32,15

Предельное давление (наибольшее), МПа

40

Циркуляционная система*

Общий полезный объем, м

3



93

Количество ступеней очистки

3

БУ2000/125МБр

* - по требованию заказчика

12

МОБИЛЬНЫЕ БУРОВЫЕ УСТАНОВКИ

Характеристики

БУ2000/125М-ДЭП

Основные характеристики
Допускаемая нагрузка на крюке, кН

на самоходном шасси

1250

Условная глубина бурения, м

2000

Высота основания  (отметка пола буровой), м

6,4

Тип привода основных механизмов

смешанный

(дизельный, электрический, постоянного тока)

Масса буровой установки, т

443

Вышка, тип

мачтовая, двухсекционная, телескопическая,

с открытой передней гранью

Оснастка талевой системы

4х5

Полезная высота вышки, м

31,9

Номинальная длина бурильной свечи, м

17-21

Основание, тип

складное, на полуприцепе

Лебедка, расчетная мощность на входном валу, кВт

307

Вертлюг

Статическая грузоподъемность, кН



1750

Максимально-допустимое давление промывочной

жидкости, МПа



25

Ротор

Р560

Расчетная мощность привода ротора, кВт

233

Диаметр отверстия в столе ротора, мм

560

Допускаемая статическая нагрузка, кН

2500

Насос*

НБТ-600-2

Мощность насоса, кВт

600

Идеальная подача (наибольшая), л/с

45

Предельное давление (наибольшее), МПа

25

Циркуляционная система*

Общий полезный объем, м

3



96

Количество ступеней очистки

3

БУ2000/125М-ДЭП

* - по требованию заказчика
