 § 8. МОНТАЖ И ОБВЯЗКА БУРОВЫХ НАСОСОВ



На буровой установке обычно монтируются два насоса, работающих параллельно, т. е. подающих раствор в одну общую напорную линию. В сложных условиях бурения монтируют три — четыре насоса.

Типовая схема монтажа двух насосов и нагнетательной линии манифольдов показана на рис. VII.21. Манифольд состоит из стояка 1 с отводом 2, к которому крепится гибкий рукав, соединяющий их с вертлюгом.

Раствор к стояку от насосов подается по трубопроводу 3, прикрепленному к основанию буровой или уложенному на опорах. Трубопровод укладывается с уклоном к насосам для того, чтобы при остановке насосов раствор стекал из стояка.

Напорные коллектора насосов соединены с линией отводами 4 и 10, на которых установлены обратные клапаны 7. Эти клапаны автоматически перекрывают линию в случае внезапной остановки одного из насосов, что позволяет продолжать бурение, не останавливая второй насос.

 Манифольд оборудован пусковой задвижкой 6 с пневмоуправлением от пульта 8 через воздухопровод 9. Для отключения напорной линии служит запорная задвижка 5. После монтажа напорная линия опрессовывается в течение 5—10 мин на давление в 1,5 раза больше рабочего.

Всасывающая линия состоит из приемной сетки, предохраняющей от попадания, в насос посторонних предметов, всасывающего трубопровода, воздушных колпаков и подпорных центробежных насосов. Она должна быть из труб одного диаметра и возможно короче, чтобы меньше были гидравлические сопротивления. Диаметр труб обычно принимают По диаметру всасывающего патрубка насоса.

Насосы следует устанавливать так, чтобы уровень раствора в приемной емкости был выше уровня всасывающих клапанов насоса (под залив); жидкость при этом должна поступать из приемной емкости к цилиндрам насоса самотеком.

Для перекрытия поступающего таким образом раствора при отключении насоса на всасывающем трубопроводе устанавливаются задвижки. Для наполнения всасывающих полостей насоса на всасывающей линии целесообразно устанавливать вспомогательный центробежный (подпорный) насос с подачей, равной подаче бурового насоса. Применение подпорного насоса способствует снижению колебаний давления в напорной линии, так как исключает возможность отрыва жидкости от поршня в момент всасывания; кроме того, при наличии во всасывающей полости давления избыточные газ и воздух не выделяются в виде пузырьков во всасывающей полости цилиндра.

Установка подпорного насоса дает возможность повысить коэффициент наполнения бурового раствора до 1. Для трехцилиндровых насосов с большим числом ходов установка подпорных насосов обязательна. Буровые насосы устанавливают таким образом, чтобы к ним со всех сторон был свободный доступ. Монтируют их на бетонированной площадке или поперечных полосах или брусьях. Оси цилиндров насоса должны быть строго горизонтальны; клиноременная передача ограждена.

Ниже рассматриваются основные части обвязки буровых насосов.

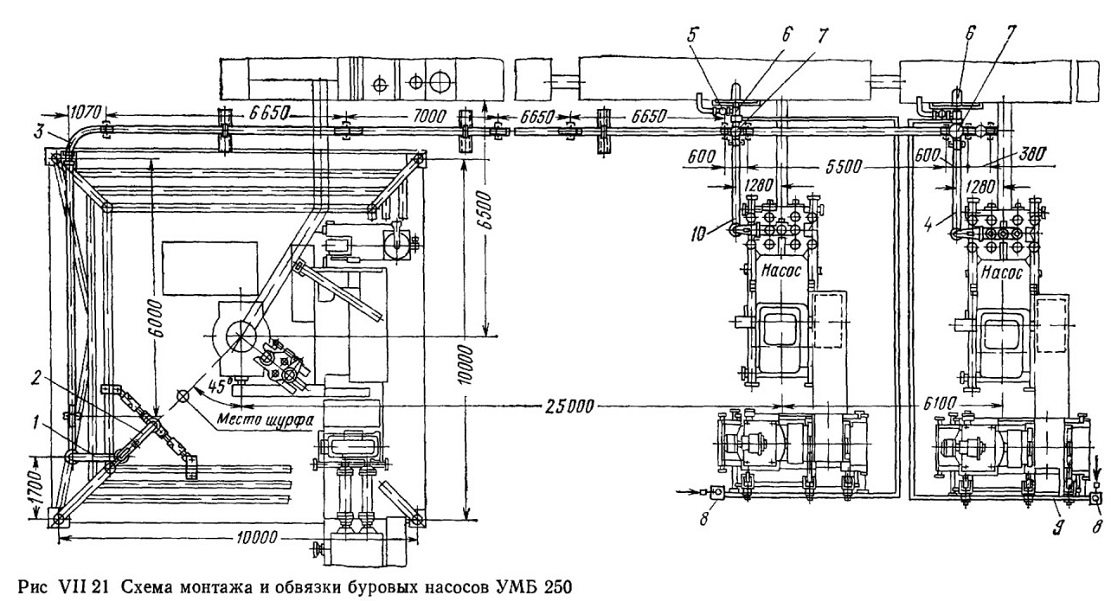

Рис VII 21 Схема монтажа и обвязки буровых насосов УМБ 250
