§ 3. ОСНОВНЫЕ РАСЧЕТЫ БУРОВОЙ ЛЕБЕДКИ



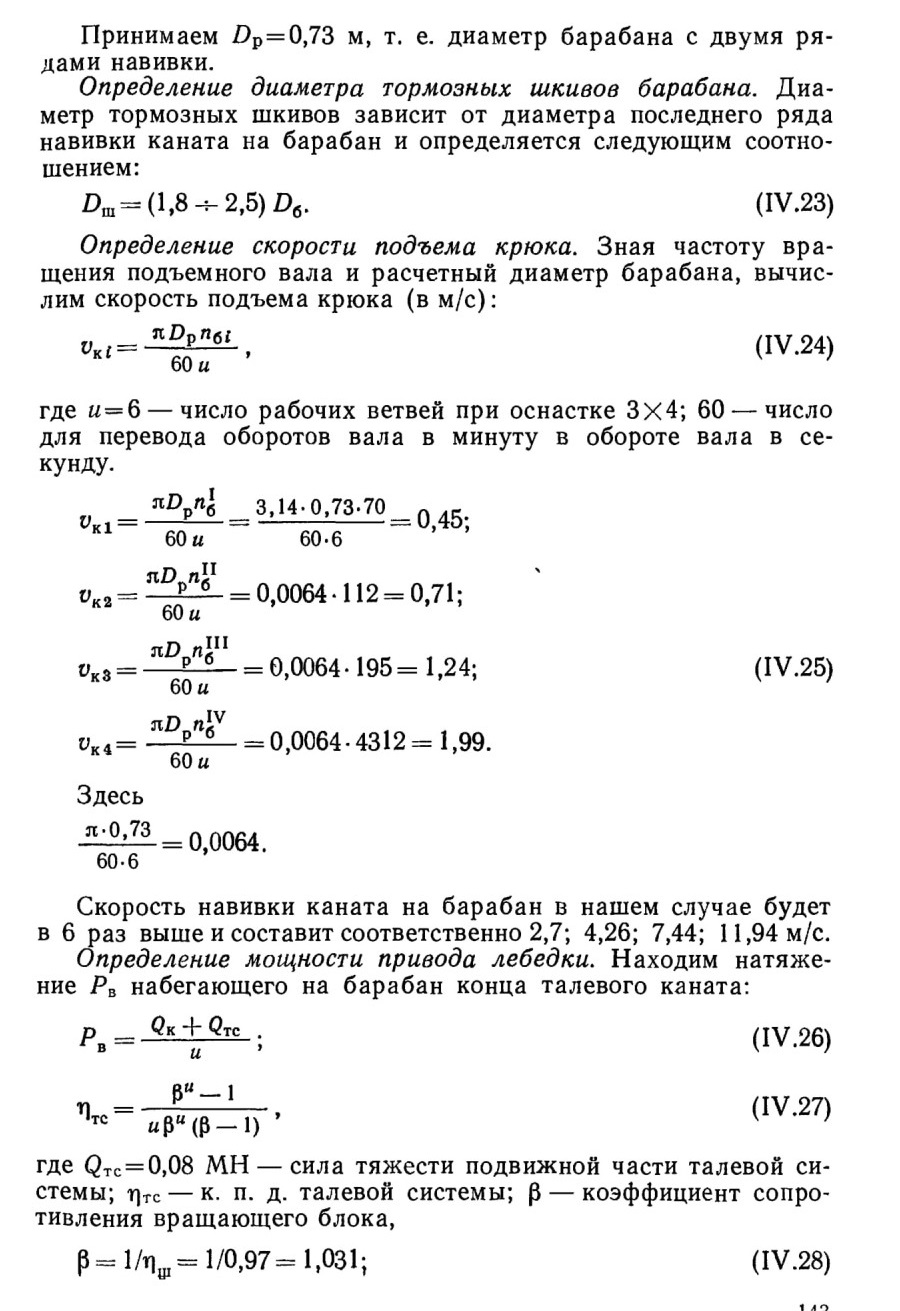

Кинематический расчет лебедки

Сделаем кинематический расчет условной трехвальной буровой лебедки со следующими исходными данными:

нагрузка на крюке QK=1,7 МН; мощность на барабане лебедки Nл = 625кВт; оснастка талевой системы 5x6; число струн оснастки u=10; диаметр бочки барабана подъемного вала D6 =  0,65 м; ширина барабана L6 = 0,84 м; частота вращения выходного вала привода nпр = 335 об/мин.

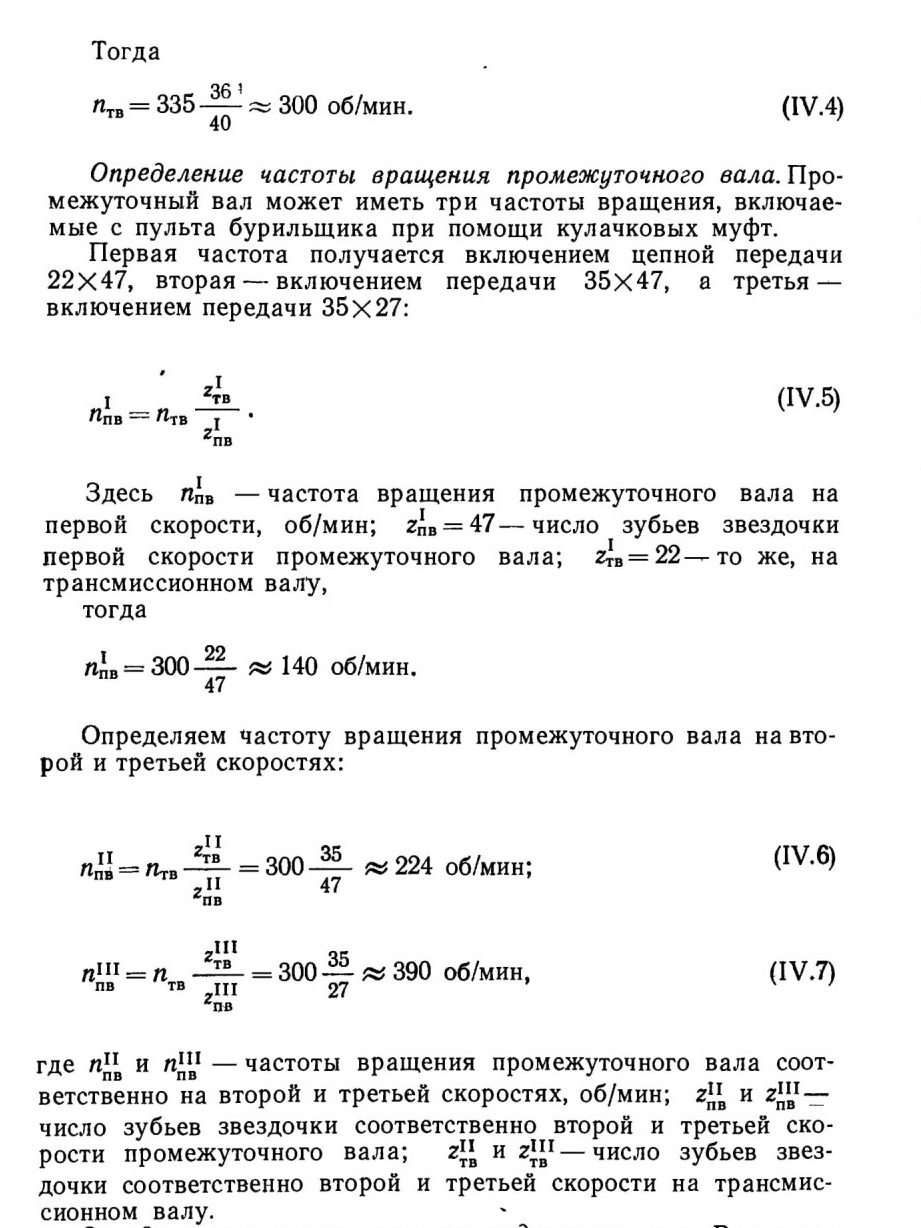

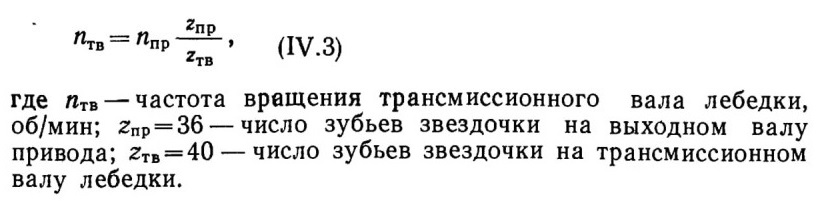

Определение частоты вращения трансмиссионного вала лебедки. Этот вал, получая движение от привода через звездочку zTB = 40, имеет частоту вращения в пределах возможности регулирования привода:

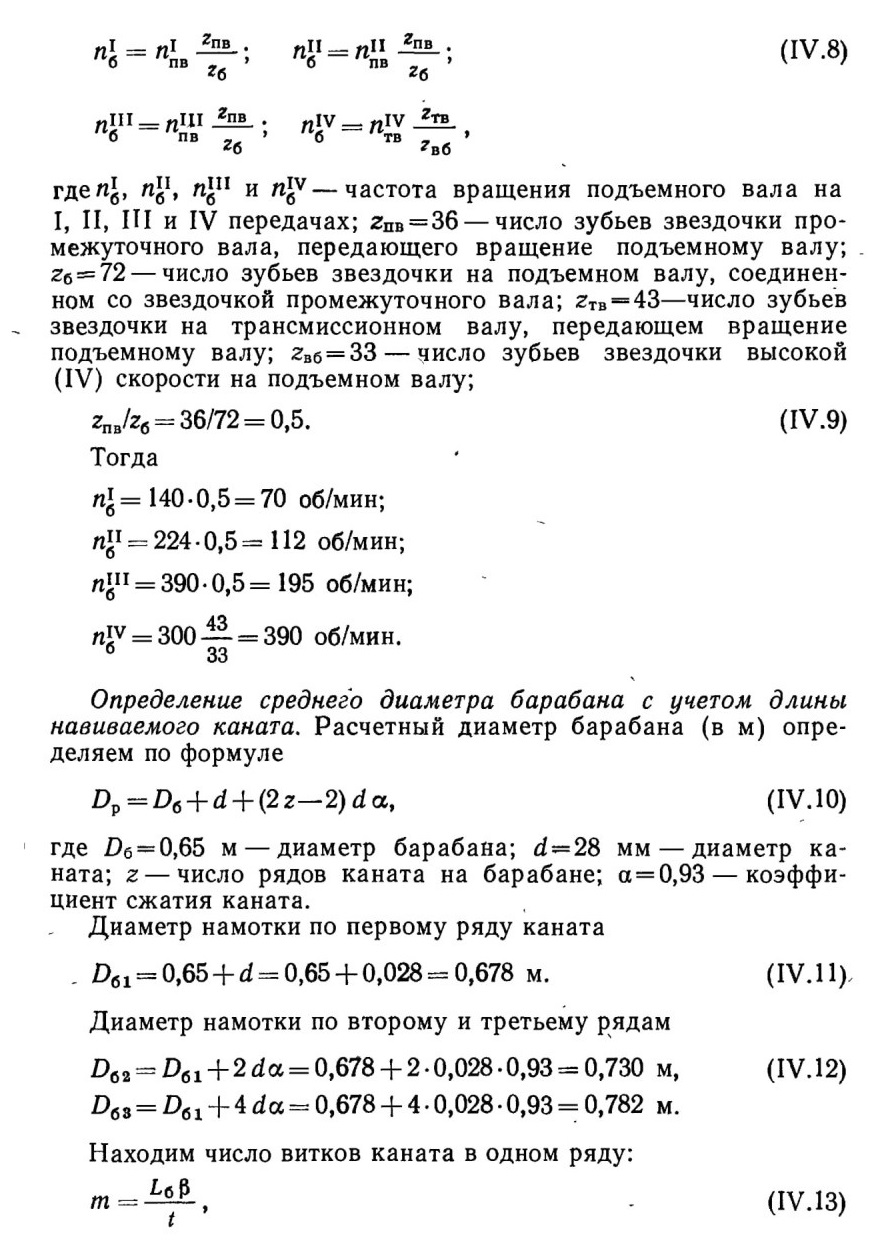

Определение частоты вращения подъемного вала. Вал имеет четыре частоты вращения: первую, вторую и третью он получает от промежуточного вала через цепную передачу 36X72, а четвертую, так называемую независимую,— непосредственно от трансмиссионного вала через передачу 43x33:

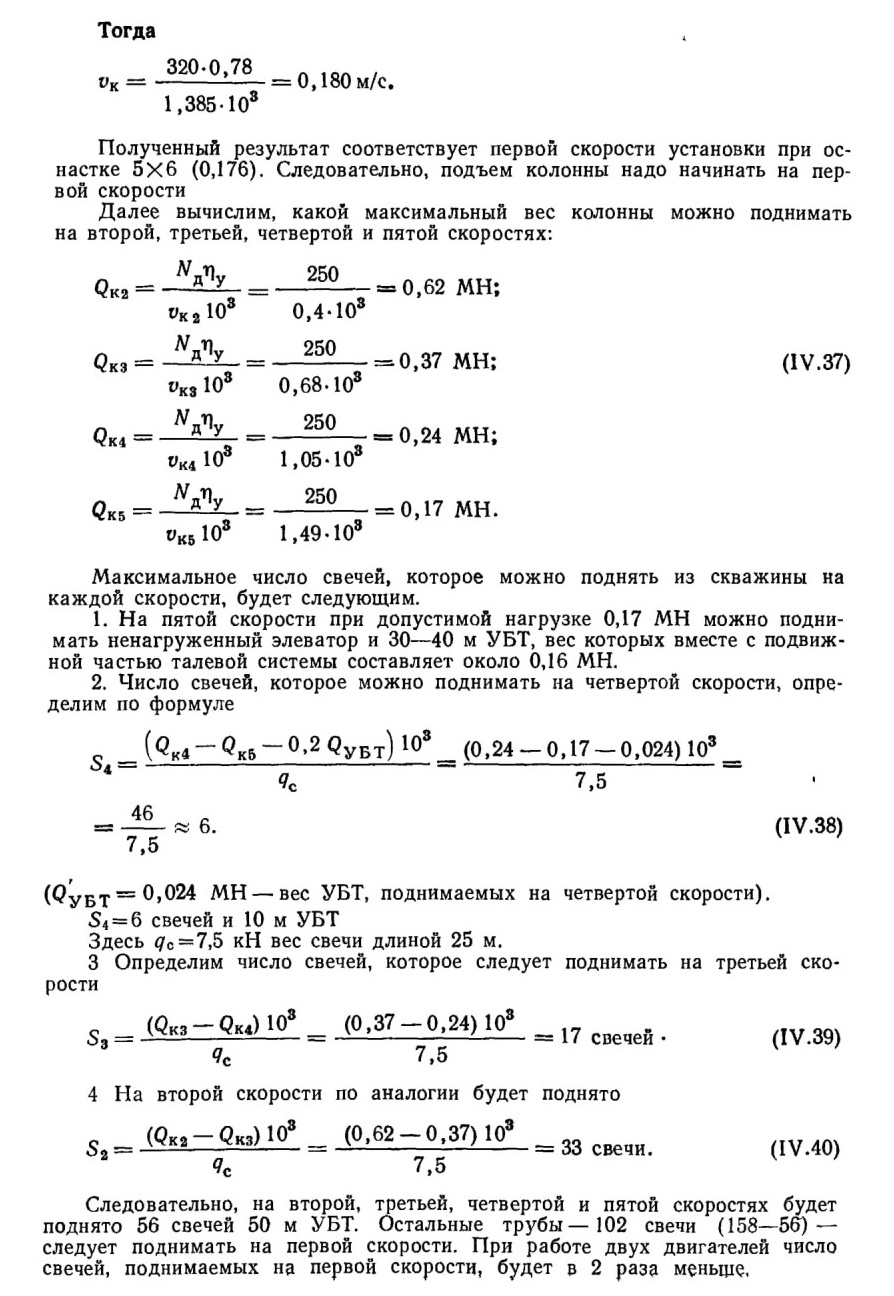

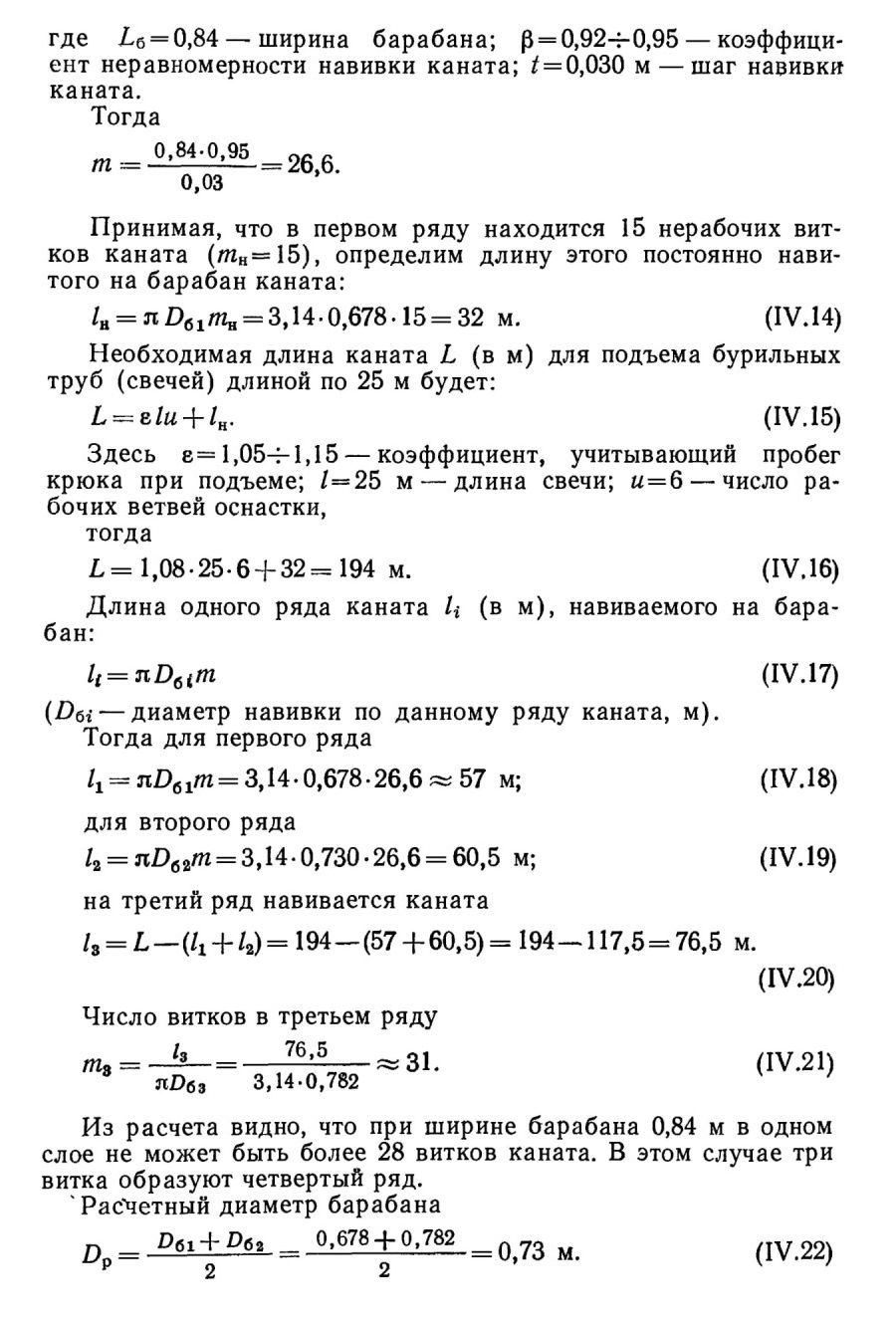

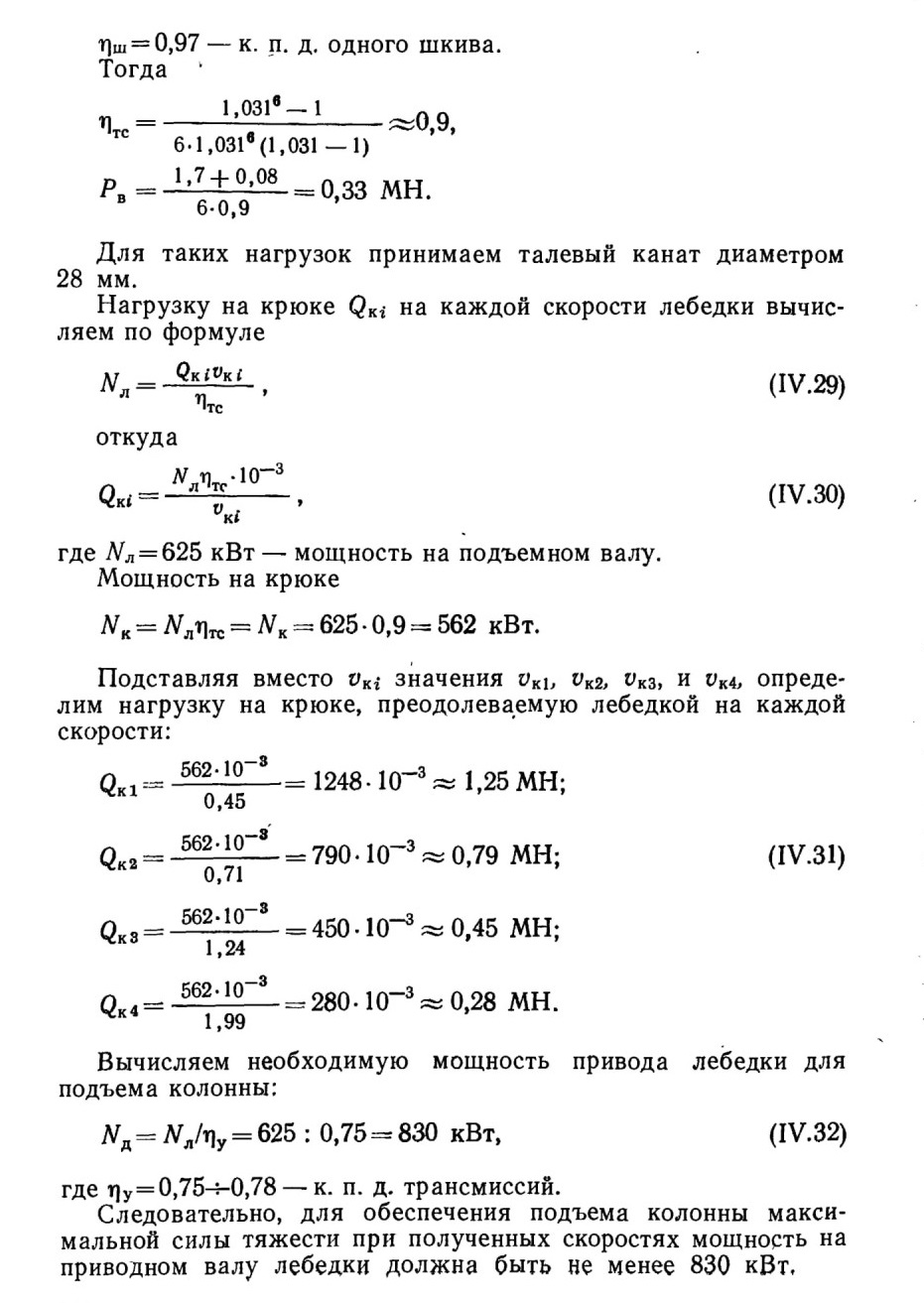

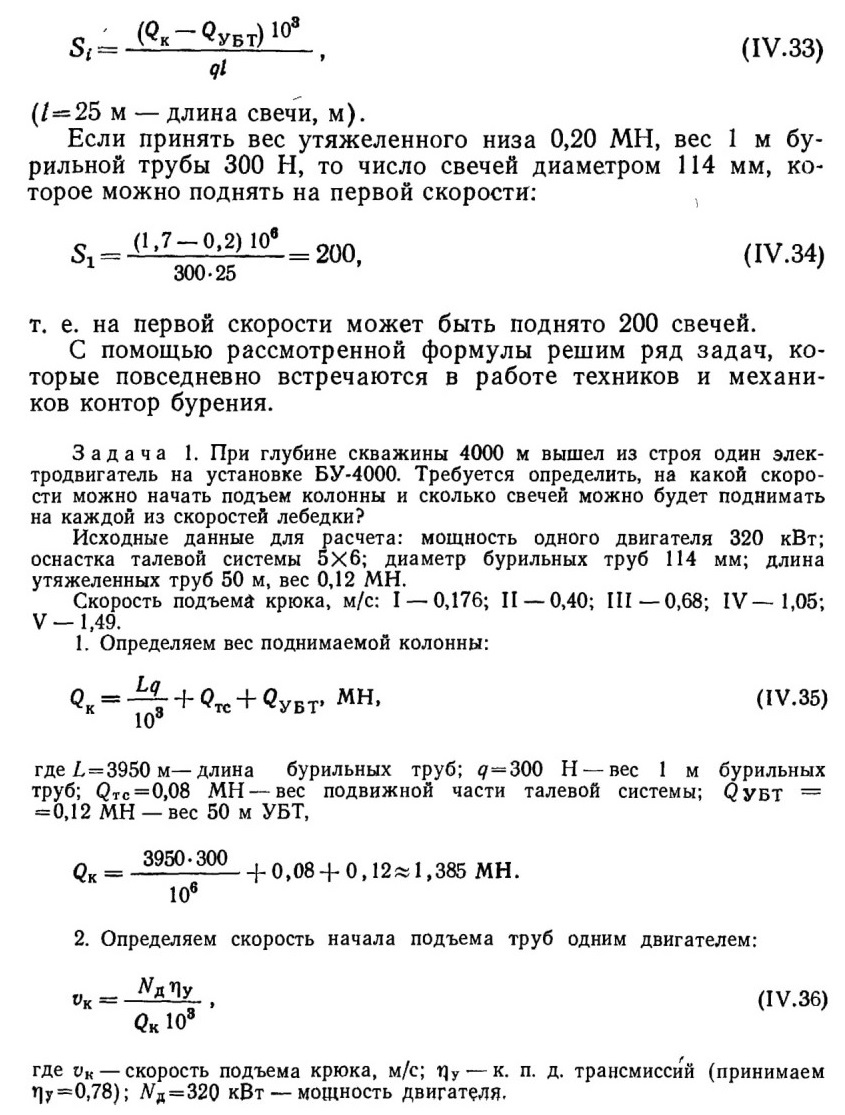

Определение числа и длины свечей. Чтобы найти число и длину свечей, которые могут быть подняты на той или иной скорости, необходимо знать вес утяжеленного низа и вес 1 м трубы данного диаметра. Если вес утяжеленного низа Q УБТ, а вес бурильной трубы q, то число свечей, которое можно поднимать на той или иной скорости, вычисляется по формуле









Задача 2. По кинематической схеме буровой установки БУ-4000 определить третью скорость подъема крюка при оснастке талевой системы 5X6 и число свечей, которое может быть поднято на этой скорости.

Исходные данные: мощность на подъемном валу лебедки 600 кВт; частот вращения вала двигателя 715 об/мин; диаметр барабана лебедки 0,835 м; диаметр талевого каната 35 мм; вес подвижной части талевой системы и утяжеленных бурильных труб 0,24 МН.

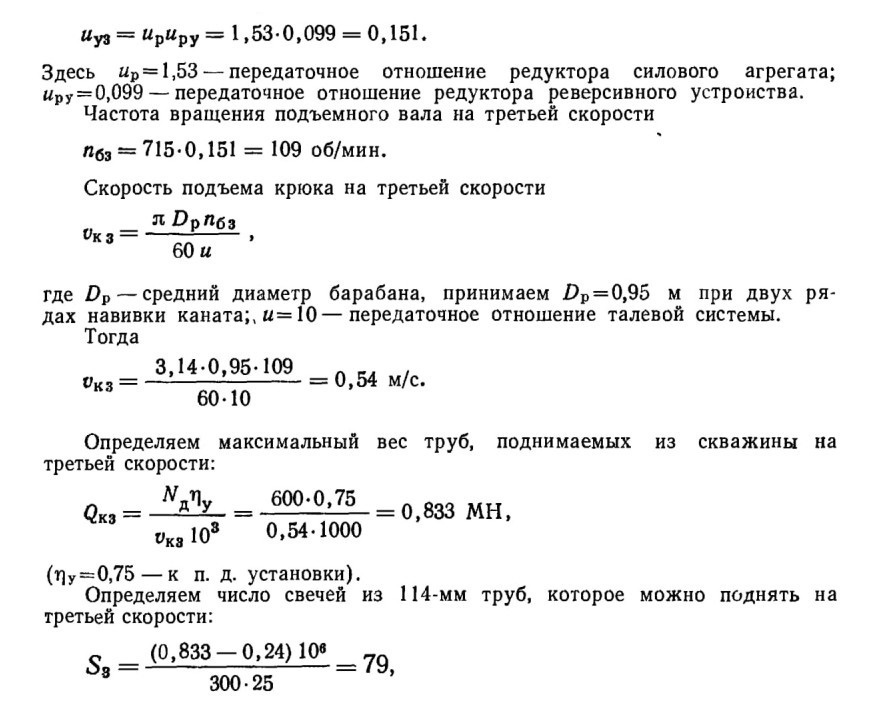

Определяем передаточное отношение от электродвигателя до подъемного вала для III скорости:

где 0,24 — вес УБТ, МН; 300—вес 1 м труб, Н; 25 — длина свечи, м.

Следовательно, на третьей скорости можно поднимать последние 79 свечей и УБТ, находящиеся над долотом.

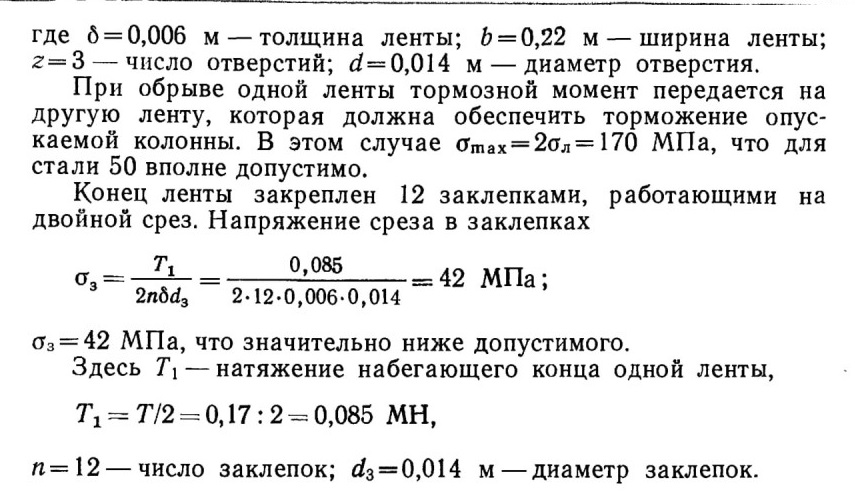

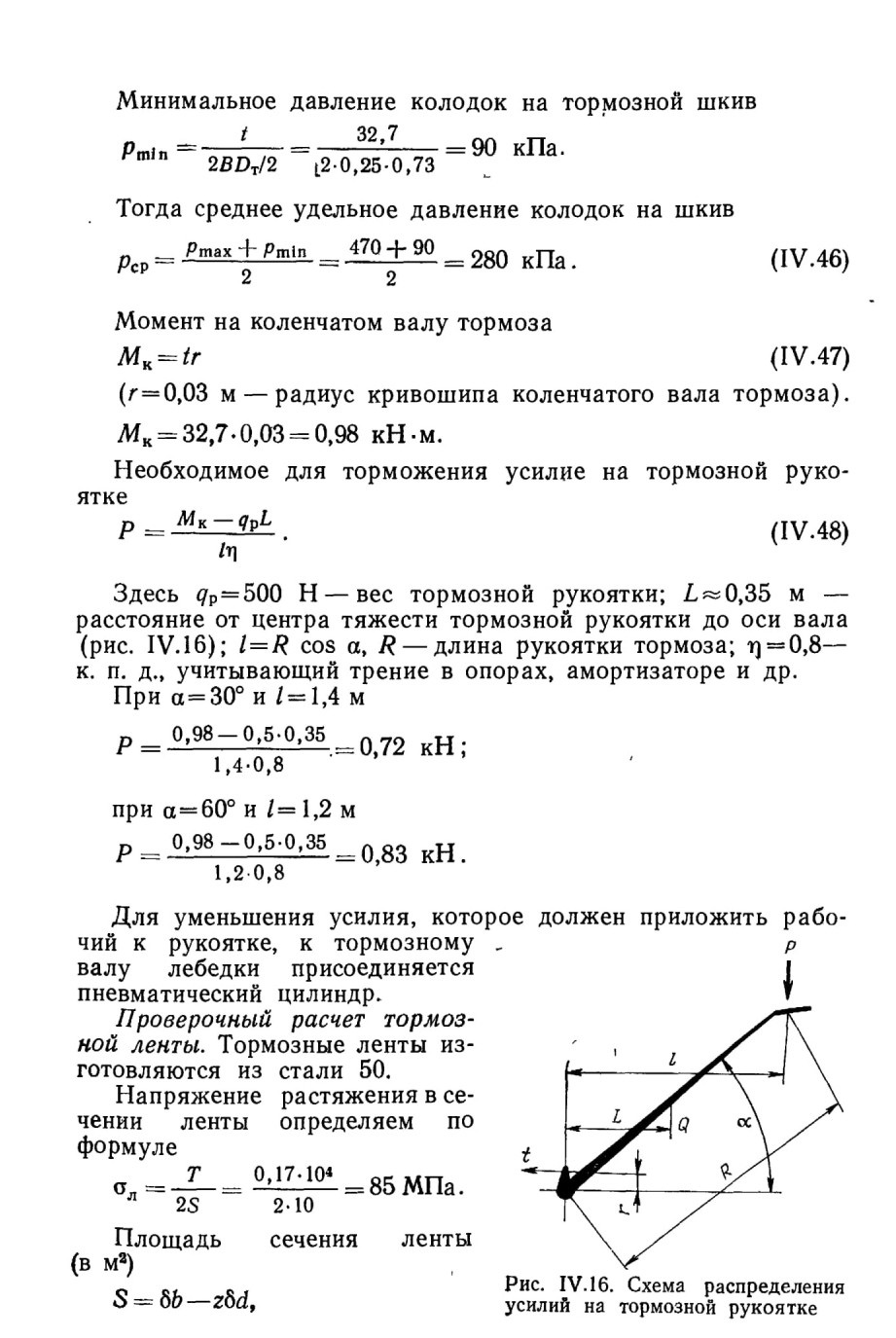

Расчет ленточного тормоза

Исходные данные: максимальная нагрузка на крюке 1,7 МН; расчетный диаметр барабана 0,835 м; оснастка талевой системы 5X6; диаметр тормозного шкива 1,46 м; ширина тормозной ленты 0,25 м.

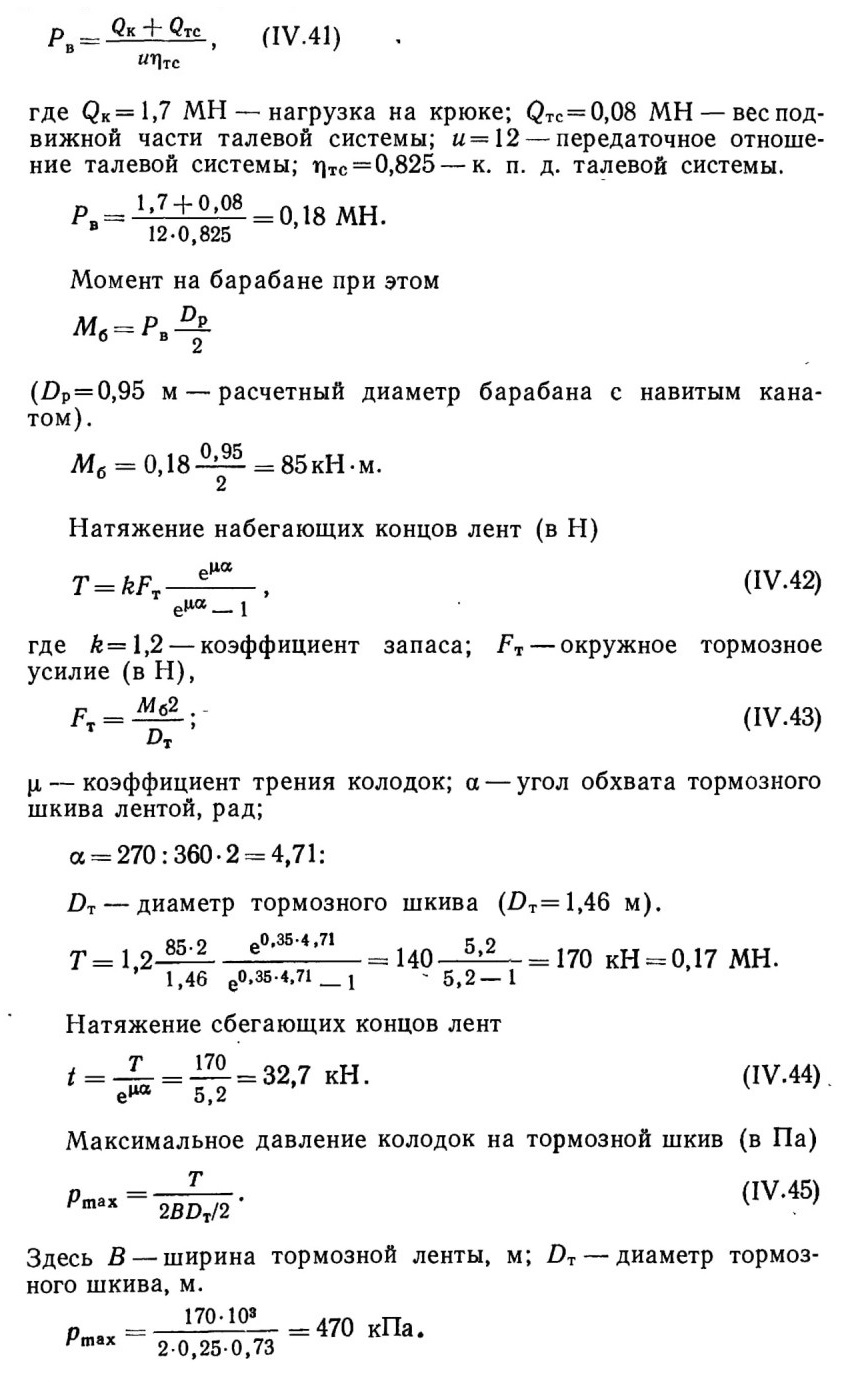

Натяжение набегающего на барабан ведущей ветви каната при торможении (в МН)



















Цепные передачи

В буровых лебедках в качестве привода ее валов и ротора широко применяются втулочно-роликовые цепи различного шага от 25 до 50 мм с числом рядов до 6.

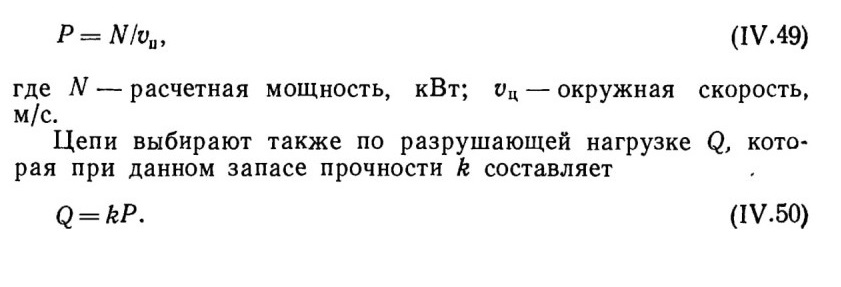

Цепи стандартизированы и выбираются по окружному усилию Р (в Н), передаваемому цепью:





Запас прочности тем больше, чем меньше шаг цепи и чем больше скорость ее движения.

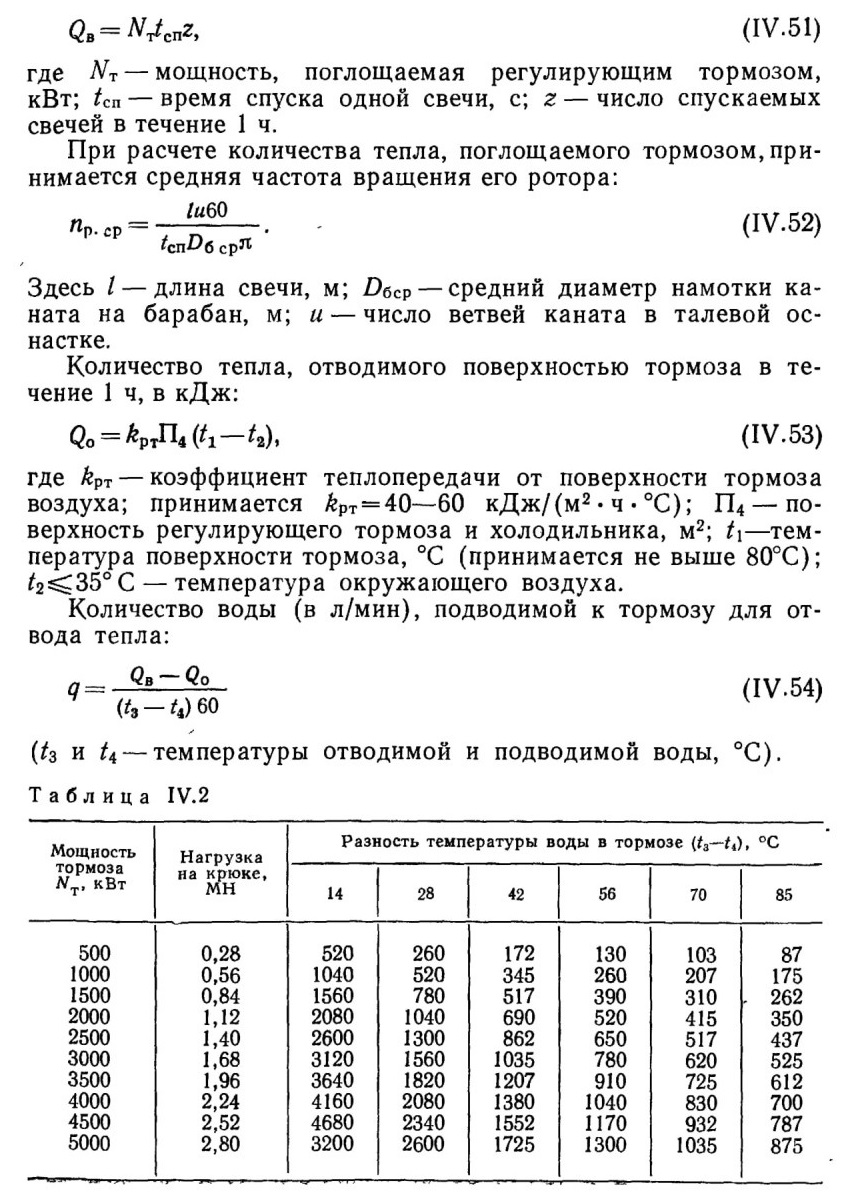

Тепловой расчет регулирующего тормоза

Тепловой расчет бурового регулирующего тормоза сводится к определению поверхностей теплоотдачи и количества воды, необходимого для отвода образующегося тепла. Так как мощность торможения по мере спуска бурильной колонны изменяется и к концу спуска достигает наибольшего значения, количество воды, необходимой для охлаждения, в разные периоды, работы может быть различно.



Тепловой расчет регулирующего тормоза ведется по условному количеству тепла, выделившегося в конце спуска колонны, в кДж:





В табл. IV.2 приведены данные о количестве воды, необходимой для охлаждения при скорости спуска 1,8 м/с.

Если на буровой нет проточной воды, то следует предусмотреть соответствующие устройства для ее охлаждения.
