§ 7. ЭЛЕМЕНТЫ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ БУРОВЫХ СООРУЖЕНИЙ



Подроторные балки (рис. 11.14) являются ответственными узлами основания. Они выполняются из профильного или листового проката и снабжаются ребрами жесткости для повышения устойчивости. Основания прикрепляют к фермам болтами либо пальцами. Опорные части фермы, к которым крепят балки, рассчитывают на установку роторов различных размеров При необходимости подроторные балки могут быть перевернуты так, чтобы изменилась высота расположения стола ротора относительно пола буровой. Верхние полки подроторных балок снабжаются ограничительными элементами, препятствующими -перемещение ротора.

Подсвечники выполняются в виде платформы, состоящей из ряда двутавровых балок, соединенных промежуточными связями. На верхнюю поверхность балок укладывают сплошной деревянный настил высотой не менее 0,07 м. Между балками монтируют трубопроводы, по которым подается пар для обогрева нижних концов бурильных свечей.

Подсвечники крепят к несущим поясам ферм основания, высота их обычно не превышает 0,5 м от пола буровой.

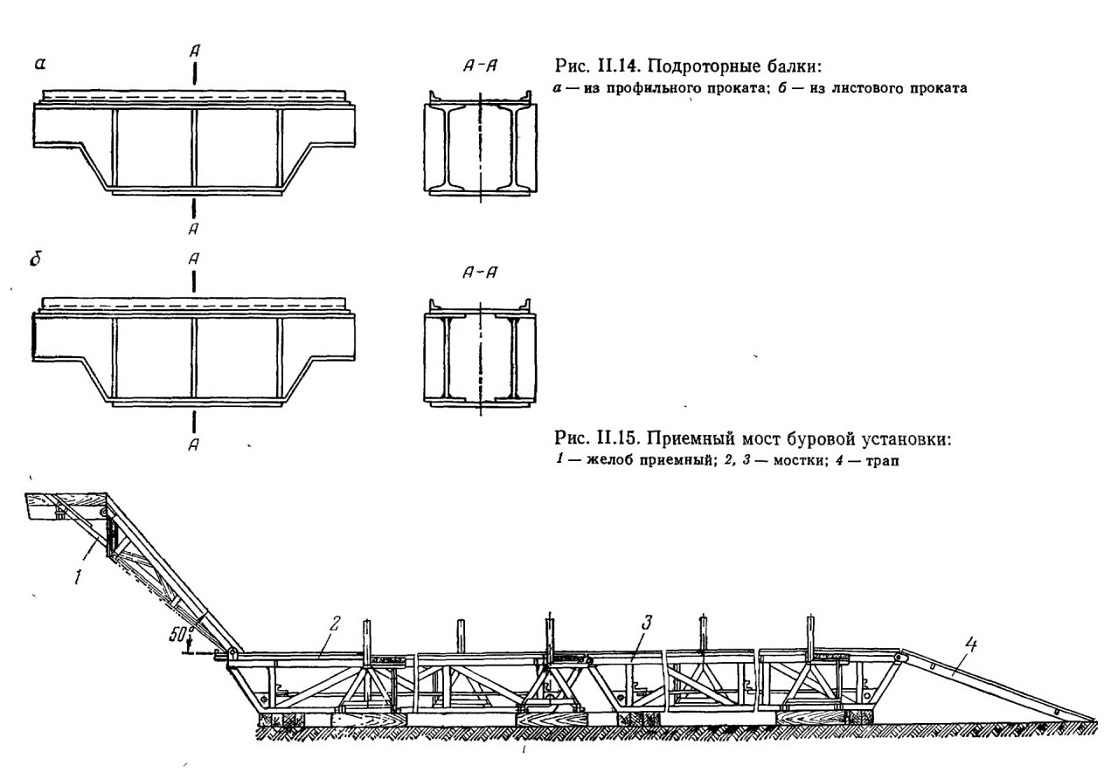

Рис. 11.14. Подроторные балки: а — из профильного проката; б — из листового проката
Рис. 11.15. Приемный мост буровой установки: I — желоб приемный; 2, 3 — мостки; 4 — трап



Приемные мостки и стеллажи для труб (рис. 11.15) состоят из наклонной и горизонтальной цельносварных пространственных ферм. Верхние и нижние пояса ферм выполняют из парных балок таврового сечения, образующих замкнутый контур. Решетка выполняется из сортового или профильного проката. Горизонтальная ферма снабжается полозьями, что позволяет транспортировать ее с помощью трактора.

Фермы между собой Соединяются на шарнирах. Обе фермы обшиваются сплошным деревянным или металлическим настилом, обеспечивающим перемещение по нему узлов бурового оборудования, инструмента, бурильных и обсадных труб и других грузов.

Габаритные размеры приемных мостков, ограждающих и переходных устройств должны соответствовать правилам Госгортехнадзора. Высота приемных мостков определяется высотой транспортных средств, обслуживающих буровую установку, и выбирается в пределах 1,2—2,0 м. Длина горизонтальной части их обычно составляет 15 м, ширина 2,0—2,5 м, угол наклона к горизонтали — 35—70°. В конце приемных мостков монтируется трап. Стеллажи для труб решетчатой или балочной конструкции примыкают к приемным мосткам, и их количество должно соответствовать полному комплекту бурильных труб для обеспечения проектной глубины скважины.

Лестницы и ограждения. Количество лестниц, необходимых для подъема на основания, определяется конструкцией буровой установки. Размеры их и размеры перил, ступенек выполняются в соответствии с правилами Госгортехнадзора. Тетива лестниц изготовляется из гнутого профиля или профильного проката таврового сечения, перила и стойки — из труб. Закрепление лестниц к фермам основания — шарнирное.

Буровые укрытия предназначены для защиты обслуживающего персонала и оборудования от метеорологических воздействий. Различают сборно-каркасные и бескаркасные укрытия. В состав первых, помимо металлического каркаса, входит обшивка, прикрепляемая к фермам каркаса. Бескаркасное укрытие состоит из соединенных между собой жестких щитов различной конфигурации, воспринимающих силовые воздействия.

В качестве обшивки используют деревянные и металлические щиты, а также мягкие тканевые материалы с пропиткой и брезенты. Весьма экономично применять листы из легких сплавов и пластмассовых материалов, так как значительно снижается масса, уменьшаются расходы на монтаж, транспортирование и окраску укрытий.

Соединительные узлы. Трудоемкость сборки и разборки металлоконструкций оснований в значительной мере зависит от типов и числа разъемных соединений. Наиболее целесообразно применять быстроразъемные соединения.

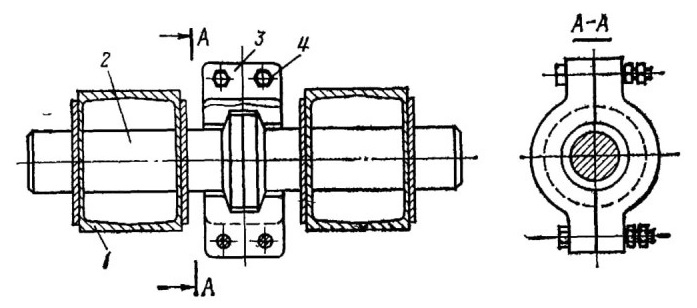

Рис. 11.16. Быстроразъемное соединение:
1 — ферма; 2 — стержень; 3 — полухомут; 4 — стяжной болт





На рис. 11.16 показано соединение ферм основания на полу-хомутах. Жесткость его обеспечивается плотным соприкосновением фланца патрубка с полухомутами. Весьма экономичны и надежны соединения на пальцах и высокопрочных болтах большого диаметра. В соединениях с высокопрочными болтами усилия передаются силами трения, возникающими по соприкасающимся плоскостям.

Опорные узлы (опорные фермы, козлы, подставки) предназначены для восприятия силовых воздействий и передачи их на фундамент (бетонный, деревянный) или непосредственно на грунт. Опорная поверхность этих узлов выполняется с развитой площадью опирания, обеспечивающей низкие удельные давления. Соблюдение этого условия особенно важно в конструкциях основания, эксплуатирующихся, в районах с податливыми грунтами. Допустимые удельные давления на грунт определяются в каждом конкретном случае в зависимости от геологопочвенных условий и выбираются в пределах 0,05—0,2 Па. В болотистых районах эта величина снижается до 0,01—0,02 Па.
