На вышку действуют постоянные нагрузки от ее веса и веса смонтированного на ней
оборудования, эксплуатационные нагрузки, изменяющиеся по величине в процессе
бурения, и переменные нагрузки от ветра. Эти нагрузки создают вертикальные и
горизонтальные усилия.

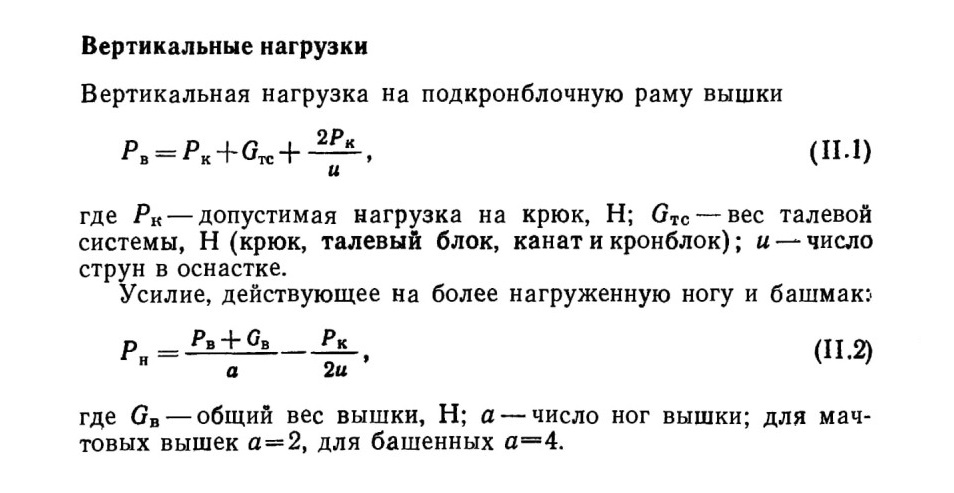

Вертикальные сжимающие усилия создаются нагрузкой на крюке, весом вышки и ее
оборудования и натяжением ведущей и неподвижной ветвей талевого каната.

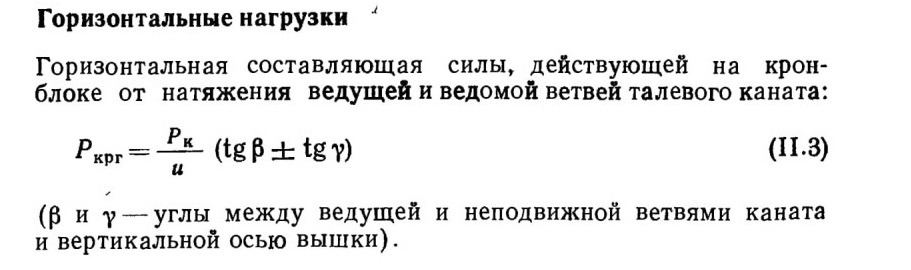

Горизонтальные нагрузки, опрокидывающие вышку, являются горизонтальными
составляющими от усилий в ведущей и неподвижной ветвях талевого каната, от веса

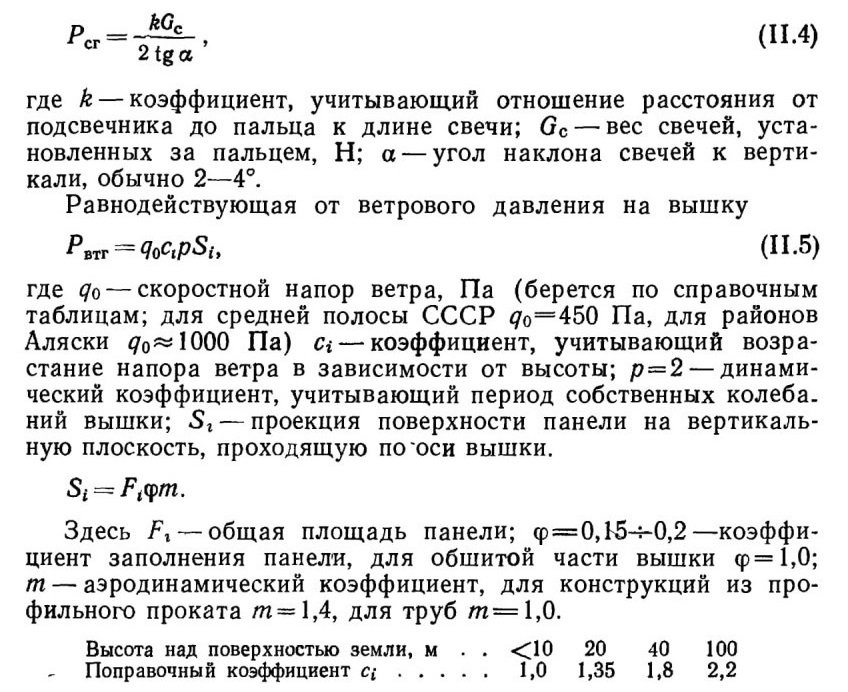

наклонно установленных за пальцем вышки свечей извлеченной бурильной колонны и
от действия ветра. Грузоподъемность и прочность вышки зависят от сочетания этих
нагрузок.

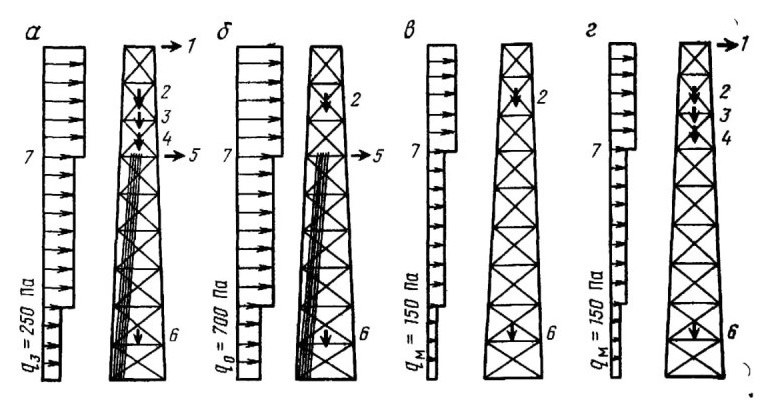

На рис. II.6 показаны схемы нагрузки на вышку в различные периоды
эксплуатации. На вышку могут действовать четыре сочетания нагрузок:
1) вертикальные 2, 3, 4, 6 и горизонтальные нагрузки 1, 5 в процессе СПО
и спуска обсадной колонны, при этом допускается ветровая нагрузка 7 на
нижнюю часть не более 250 Па (рис. II.6,а);
2) ветровая нагрузка 7 на низ вышки 700 Па при полном пакете свечей за
пальцем, крюк не нагружен (рис. II.6, б);
3) нагрузки при подъеме и спуске вышки при силе ветра до 150 Па (рис.
II.6,в);
4) максимальная нагрузка на крюке (при ликвидации прихватов, аварии или
других операциях) при ветровой нагрузке 7 на боковую поверхность низа
вышки не более 150 Па (рис. II.6, г).
