Глава 2 СООРУЖЕНИЯ И МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ БУРОВЫХ УСТАНОВОК


§ 1. НАЗНАЧЕНИЕ И ТИПЫ КОНСТРУКЦИЙ


Для выполнения различных операций в процессе проводки скважины на нефть и газ необходимо над ее устьем и около него иметь ряд сооружений и металлических конструкций (рис. II.1). Это вышка 1, высота которой определяет длину свечи при спускоподъемных операциях (СПО); в ней размещены талевая система и комплект свечей 2 при подъеме бурильной колонны, а также имеется необходимое пространство для манипуляций с трубами, свечами и инструментом при их свинчивании и развинчивании.

Основание 3 вышки и ротора представляет собой площадку, где размещены ротор 4, спускоподъемное оборудование, инструмент, а также подсвечники 5 для установки свечей. Пол буровой 6 располагается на необходимой высоте от устья скважины, чтобы было пространство для установки противовыбросового оборудования 7 и создания безопасных условий бурения.

Основание силового привода 8 служит для размещения двигателей и трансмиссий 9 привода лебедки, ротора и насосов. Основания буровых насосов 10 и оборудования циркуляционной системы необходимо для установки насосов 11 и их трансмиссий, оборудования для очистки и приготовления бурового раствора, а также резервуаров для раствора и реагентов.

Приемные горизонтальные 12 и наклонные 13 мостки нужны для подготовки и затаскивания в буровую бурильных, утяжеленных и обсадных труб; козлы-стеллажи — для хранения запаса этих труб.

Конструкции оснований могут быть самыми различными в зависимости от условий бурения (на суше, в болотах, на равнинной или горной местностях или в водных пространствах). Конструкции вышек менее разнообразны и в основном зависят от допустимой нагрузки на крюк, высоты и требований монтажеспособности, предъявляемых к установке.

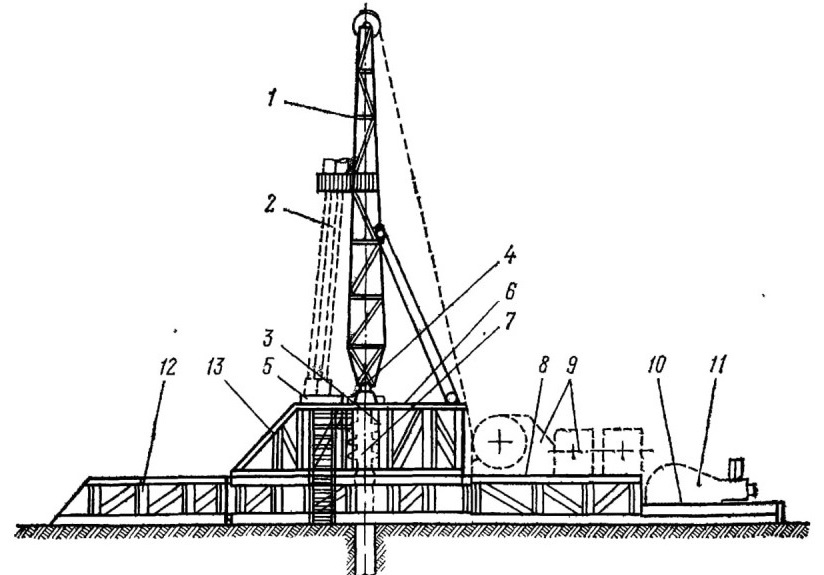

Рис. II. 1. Сооружения и металлические конструкции буровой установки
