§ 6. УСТАНОВКИ ДЛЯ КУСТОВОГО БУРЕНИЯ

Высокие темпы роста объема бурения нефтяных и газовых скважин в специфических условиях заболоченной низменности Западной Сибири определили экономически целесообразный метод разбуривания месторождений — кустовой, при котором установка располагается на насыпных островах и бурятся наклонные скважины. Этот способ также применяется при бурении скважин в море и в ряде случаев на суше.

Так как кустовое бурение сводится к проводке скважин с передвигаемого вышечно-лебедочного блока при стационарном размещении насосов и системы циркуляции и очистки растворов, то конструктивные требования в основном относятся к механизму передвижения основного блока в поперечном относительно приемных мостков направлении. Метод передвижения таких блоков для каждых условий определяется индивидуально.



Установка БУ-2500ЭУК (БУ-80БрЭУК)

Буровая установка БУ-2500 ЭУК создана ВПО «Баррикады» и предназначена для кустового бурения эксплуатационных скважин на нефть и газ глубиной до 2500 м. Она создана на базе серийно выпускаемой установки БУ-80БрЭУ. Специфическими для установки БУ-2500ЭУК являются опоры вышечного блока, приемные мостки и стеллажи, механизм передвижения и выравнивания вышечного блока и циркуляционная система.

Техническая характеристика приведена в табл. 1.1.

Вышечный блок может передвигаться на тележках по двум крановым рельсам опор основания с комплектом бурильных труб двумя гидроцилиндрами. Масса передвигаемого блока с комплектом бурильных труб и противовыбросовым оборудованием 267 т, в то время как общая масса установки составляет 580 т. В рабочее положение вышечный блок устанавливается при помощи гидродомкратов.



Основные технические данные механизмов



Способ передвижения ........На трех колесах (диаметром 900 мм) по крановым рельсам КР-120 с помощью двух толкающих гидроцилиндров

Ход поршней гидротолкателей, м . . . 1 Усилие, развиваемое одним гидротолкателем, МН.............0,30

Скорость передвижения вышечного блока, м/с .......... . . 1 . 0,33

Способ подъема, опускания и выравнивания ...............Бесступенчатый, тремя гидродомкратами

Усилие, развиваемое одним гидродомкратом, МН .............0,12

Наибольшая величина выравнивания при оседании опор, мм ........500

Давление в маслосистеме, МПа . .10

Управление гидроцилиндрами.....С пульта, подвешенного к основанию вышечного блока





Циркуляционная система унифицирована с системой буровой установки для кустового бурения скважин БУ-3000ЭУК, разработанной Уралмашзаводом.









Установка БУ-3000ЭУК (Уралмаш 300ЭУК)

Буровая установка, выпускаемая Уралмашзаводом (рис. 1.7), предназначена для кустового бурения эксплуатационных скважин на нефть и газ до глубины 3000 м. Серийный выпуск таких установок начат на Уралмашзаводе в 1978 г.

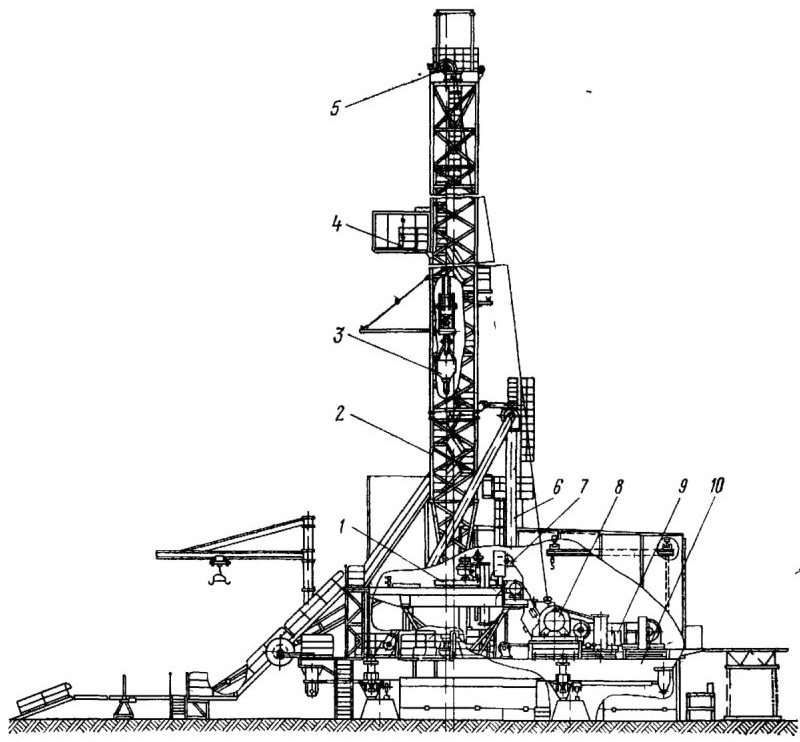

Рис. 1.7. Буровая установка БУ-3000ЭУК:
1 — ротор 2 — мачта; 3 — вертлюг; 4 — балкон; 5 — кронблок; 6 — козлы для подъема мачты; 7 и 8— лебедки соответственно вспомогательная и главная; 9 — трансмиссия; 10 — основание



Установка (рис. 1.8) состоит из следующих основных блоков: вышечно-лебедочного 1, насосного 5, компрессорного 2, электроблока 3 и энергоблока 4. Первые два являются крупными блоками и состоят из мелких блоков, выполненных из металлоконструкций с установленными на них оборудованием и коммуникациями.

В процессе разбуривания «куста» с точки на точку передвигается только вышечно-лебедочный блок вместе с установленными на подсвечники свечами и мостками. Остальное оборудование и внешние коммуникации остаются на месте до конца бурения последней скважины. 'После окончания бурения оборудование демонтируется и перевозится на следующий «куст».

Вышечно-лебедочный блок (рис. 1.9) представляет собой разборную конструкцию, имеющую три отметки по высоте пола. Верхняя площадка — пол буровой 7,2 м. На этом блоке установлены: поворотный кран 2, ротор 3, буровой ключ 4, вспомогательная лебедка 5, привод ротора 10, механизм крепления каната 11, пневмораскрепитель 12. На продольные рамы основания опираются вышка и устройство для подъема вышки в вертикальное положение и крепятся мостки 1.

Вышка на этой установке А-образная. Она собирается из отдельных секций в горизонтальном положении, а затем поднимается в вертикальное положение и укрепляется с помощью специального приспособления. Площадка второго помощника бу-ровщика, работающего наверху, изготовлена единым блоком и в зависимости от длины свечей может быть установлена в трех положениях по высоте вышки, что очень удобно.

На отметке 4,2 м в приводной части основания установлена буровая лебедка ЛБУ-800 7, а на отметке 3,9 м расположены основной 9 и вспомогательный 8 электроприводы лебедки. Снижение отметок лебедки и привода вызывается необходимостью облегчения монтажа лебедки и привода, а также уменьшения массы всей установки.

Управление лебедкой 6 находится на посту бурильщика, который расположен на верхней площадке основания (7,2 м).

Укрытие вышечно-лебедочного блока выполнено металлическим панельного типа. Транспортируемая масса блока на тяжеловозах 208 т.

Механизм перемещения предназначен для перемещения вышечно-лебедочного блока в пределах куста с оборудованием и бурильными трубами, установленными на подсвечниках, а также для выравнивания блока в горизонтальной плоскости в процессе бурения. Механизм состоит из металлоконструкций, четырех тележек со сдвоенными балансирами, двух гидроцилиндров передвижения с поршнем диаметром 220 мм и ходом 1,6 м, восьми гидроцилиндров выравнивания с поршнем диаметром 280 мм и ходом 0,8 м, насосной станции и трубопроводов.


Блок передвигается по рельсам. Диаметр ходовых колес те-,, лежек 500 мм, конструкция балансира обеспечивает равномерное распределение нагрузок на все четыре колеса. В процессе бурения ходовые колеса тележек разгружаются. Длина направляющих выбрана равной 45 м, что дает возможность пробурить восемь скважин без перестановки балок.

Насосный блок расположен отдельно. Он состоит из перевозимого на трех тяжеловозах ТГ-60 основания, на котором установлены два буровых насоса У8-6МА2 с индивидуальными электроприводами и электрокомпрессор высокого давления АК-2-150. Транспортируемая масса блока 90 т.

На рис. 1.10 показан момент транспортирования насосного блока на тяжеловозах ТК-60.

Установку в зависимости от рельефа и дорожных условий можно передвигать следующими способами:

крупными блоками на тяжеловозах ТК-60; мелкими блоками на платформах ПП-40Бр; агрегатно на универсальном транспорте.

Крупными блоками являются вышечно-лебедочный (без вышки), насосный и вышка.

Техническая характеристика установки приведена в табл. 1.1. Привод буровой установки осуществляется от электродвигателей переменного тока. Лебедка приводится во вращение двумя асинхронными двигателями АКБ 13-62-8 номинальной мощностью 500 кВт каждый при частоте вращения 740 об/мин. Привод буровых насосов осуществляется синхронными двигателями СДБО-99/49-8ХЛ2 номинальной мощностью 640 кВт при частоте вращения 750 об/мин.

На рис. 1.11 показана кинематическая схема этой установки.

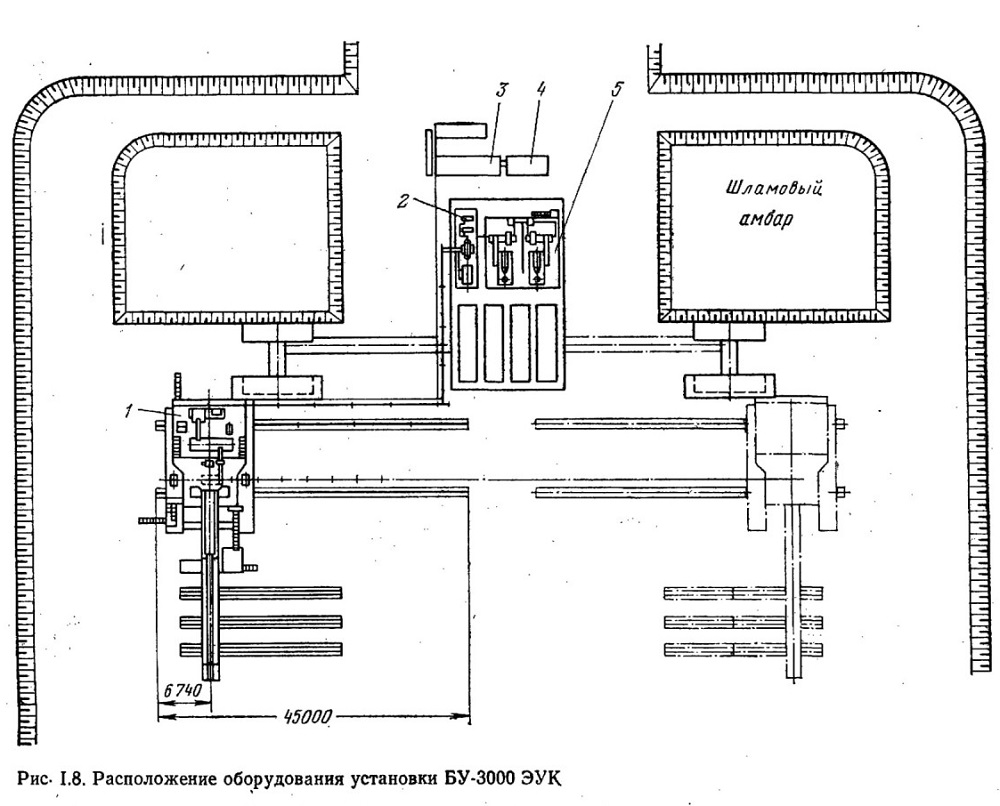

Рис 1.8. Расположение оборудования установки БУ-3000 ЭУК

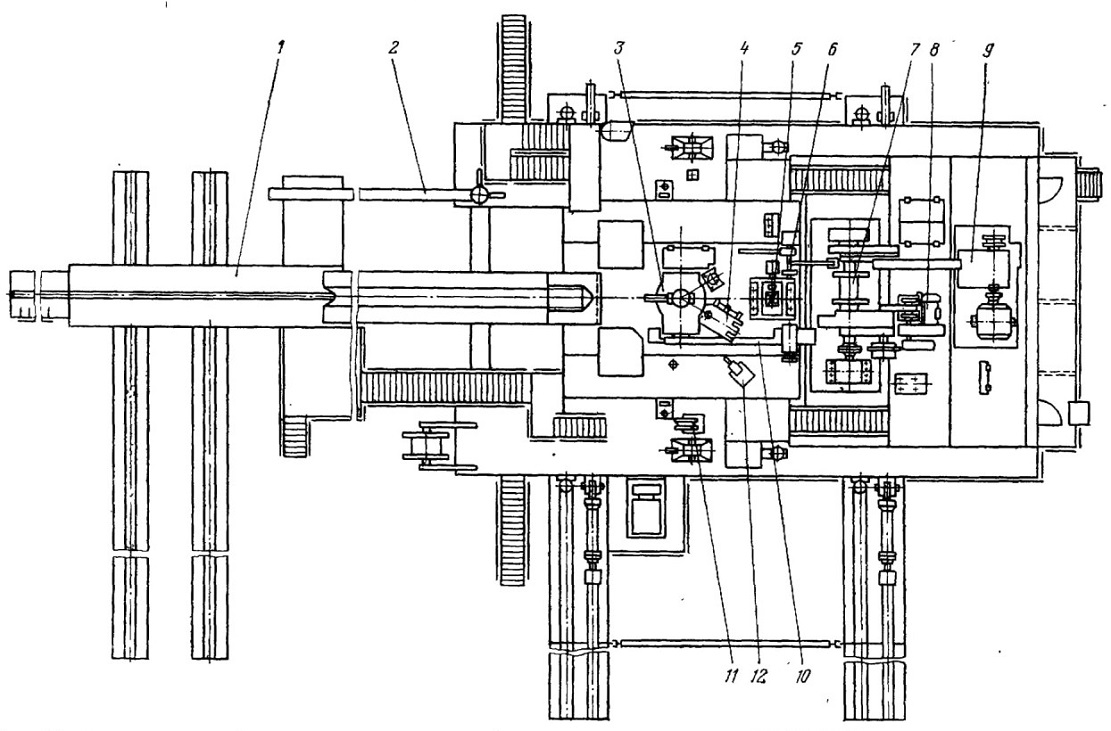

Рис. 1.9. Расположение оборудования на вышечно-лебедочном блоке установки БУ-3000ЭУК

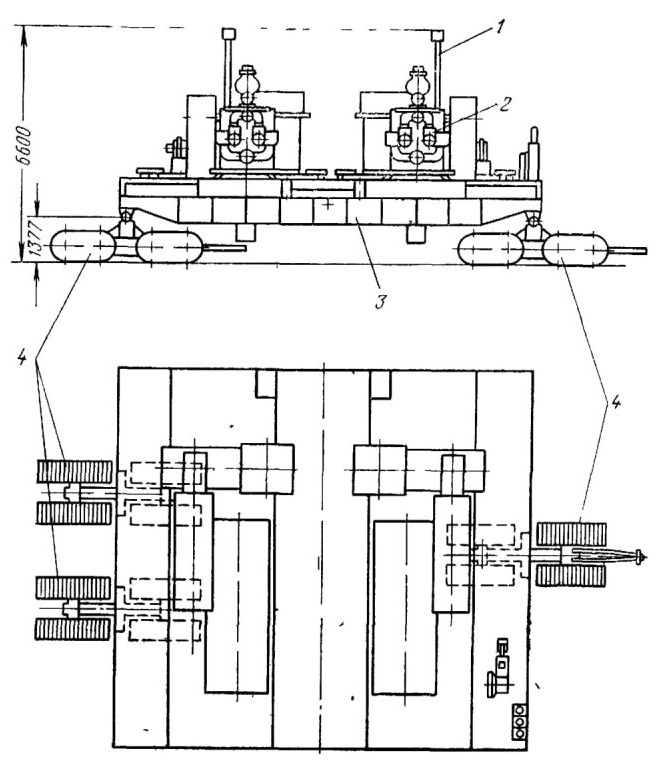

Рис. 1.10. Транспортирование насосного блока на тяжеловозах ТГ-60:
1 — поворотный кран; 2—буровой насос; 5—основная рама блока; 4 — тяжеловозы

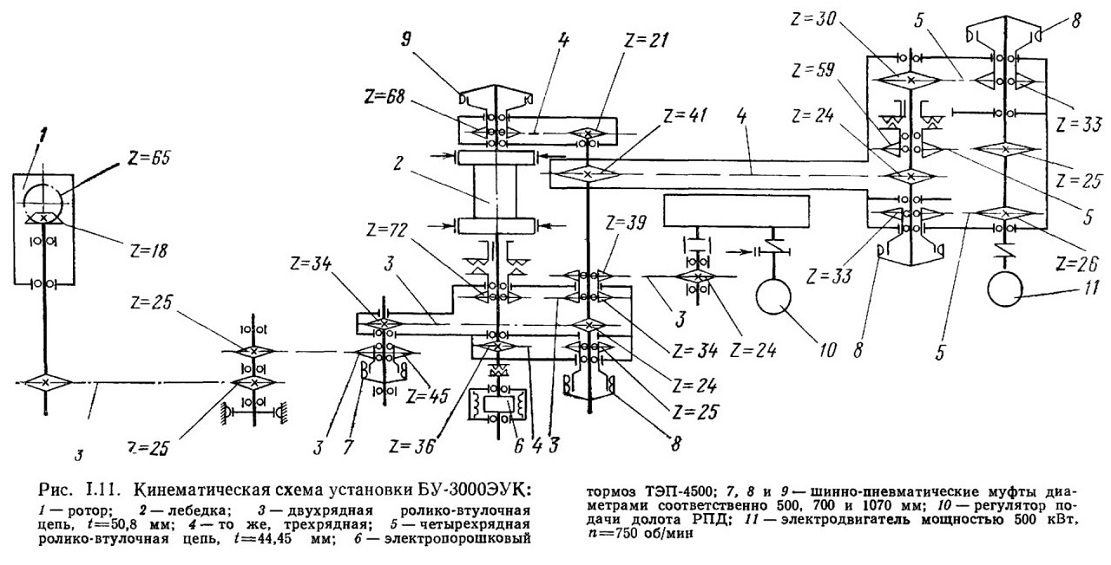

Рис. 1.11. Кинематическая схема установки БУ-3000ЭУК:
