§ 3. КЛАССИФИКАЦИЯ БУРОВЫХ УСТАНОВОК

В общем комплексе буровой техники вращательного бурения важное место занимает буровая установка. Большой диапазон по глубинам скважин, различие в их назначении, различные географо-климатические и геологические условия потребовали наличия оптимального числа типоразмеров буровых установок, которые определены ГОСТ 16293—70 с изменением № 2, утвержденным в 1977 г., и ОСТ 26-02-807—76 «Установки буровые для эксплуатационного и глубокого разведочного бурения. Основные параметры». Таким образом, эти два документа определяют главные параметры современных буровых установок. От рациональности входящих в них параметров в значительной степени зависит соответствие вновь создаваемых установок современным требованиям бурения.

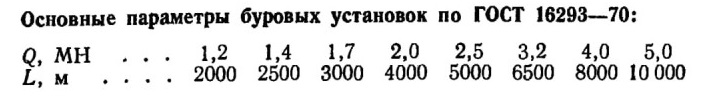

В этих документах регламентированы следующие основные параметры: Q — нагрузка на крюке, допускаемая в процессе проводки и крепления скважины, МН; L — условная глубина бурения скважины при массе 1 м бурильной колонны 30 кг, м.



Первый параметр измененного стандарта характеризует способность подъемного механизма установки, состоящего из буровой лебедки с приводом, талевой системы и вышки с основанием, воспринимать все виды вертикальных нагрузок от веса бурильной колонны, находящейся в скважине, обсадных труб, спускаемых в скважину, а также нагрузок, возникающих при ликвидации аварий и осложнений в скважине.

Второй параметр назван условным, потому что он относится к бурильной колонне весом 300 Н/м. Допускаемая глубина бурения скважины в каждом конкретном случае может быть уменьшена или увеличена по сравнению с «условной» в зависимости от типа и веса бурильных труб и компоновки бурильной колонны.











Эти параметры обеспечивают запас допускаемой нагрузки системы, т. е. отношение допустимой нагрузки на крюке к наибольшему весу бурильной колонны в пределах от 1,67 до 2, что соответствует требованиям Госгортехнадзора СССР.

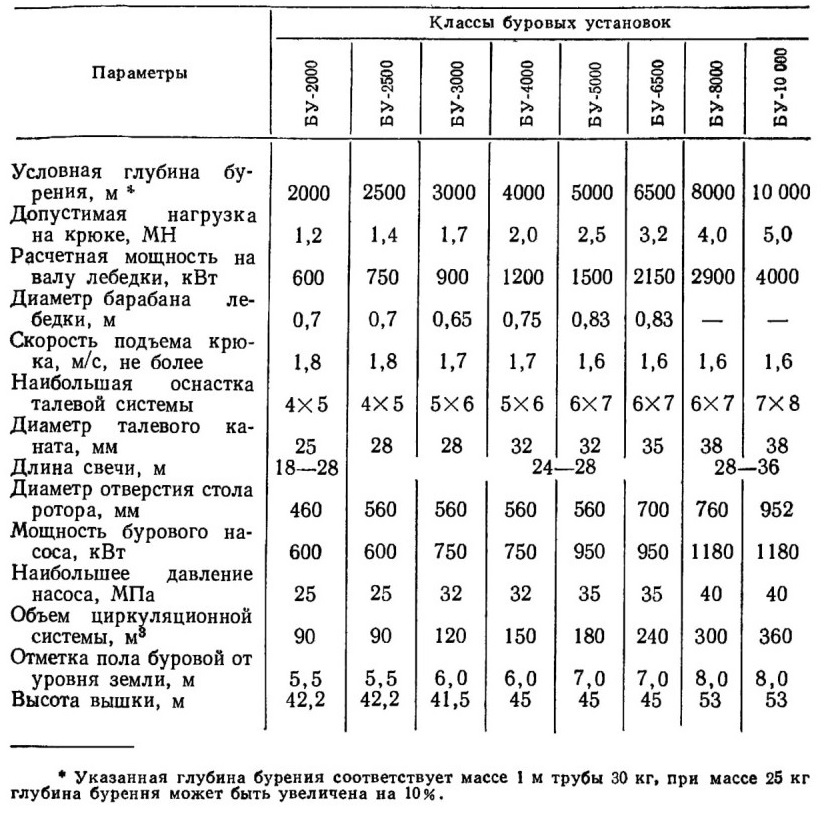

В табл. 1.1 приведены величины параметров буровых установок по ОСТ 26-02-807—76.

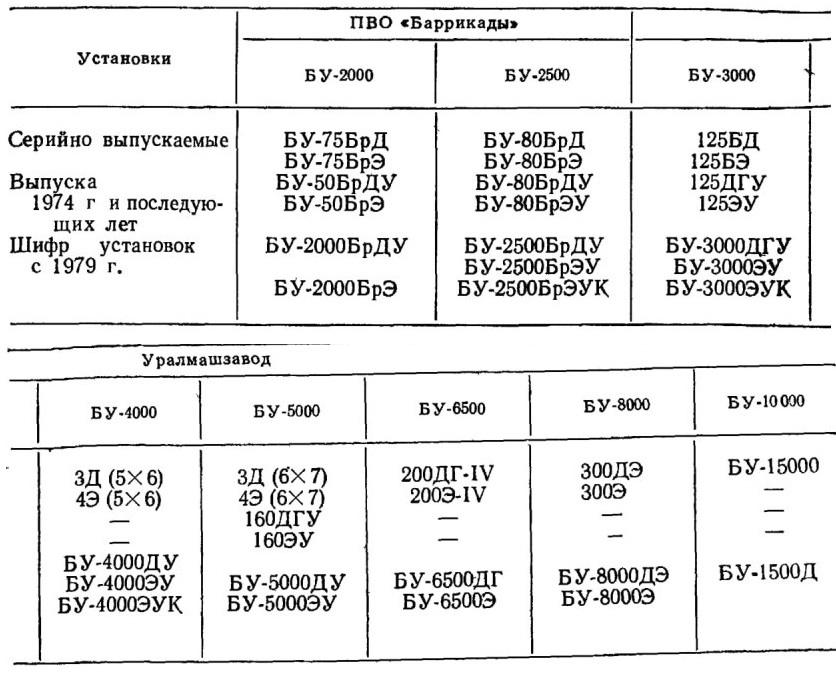

Работающие на промыслах выпущенные заводами до утверждения нового ГОСТ и ОСТ буровые установки соответствуют следующим классам нового стандарта (табл. 1.2).



Таблица 1.1.

• Указанная глубина бурения соответствует массе 1 м трубы 30 кг, при массе 25 кг глубина бурения может быть увеличена на 10%.





Таблица 1.2
