Устройство нижнего слива УНС
Устройство нижнего слива УНС предназначено для слива (налива) нефтепродуктов из вагона-цистерны в
мобильные ёмкости.
По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в
исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температур эксплуатации
до 60С) категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: УНСА-100 УХЛ1 ТУ 3689-063-10524112-2004, где 100 - условный проход ,
А- литой корпус из алюминиевого сплава, УХЛ1 - климатическое исполнение.
Техническая информация

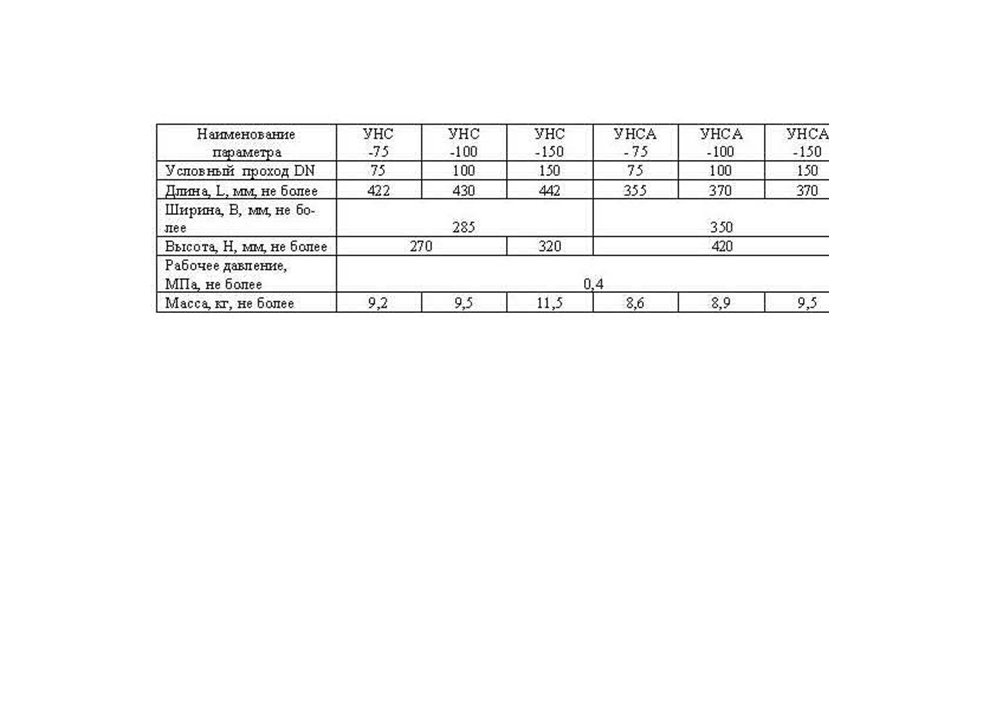

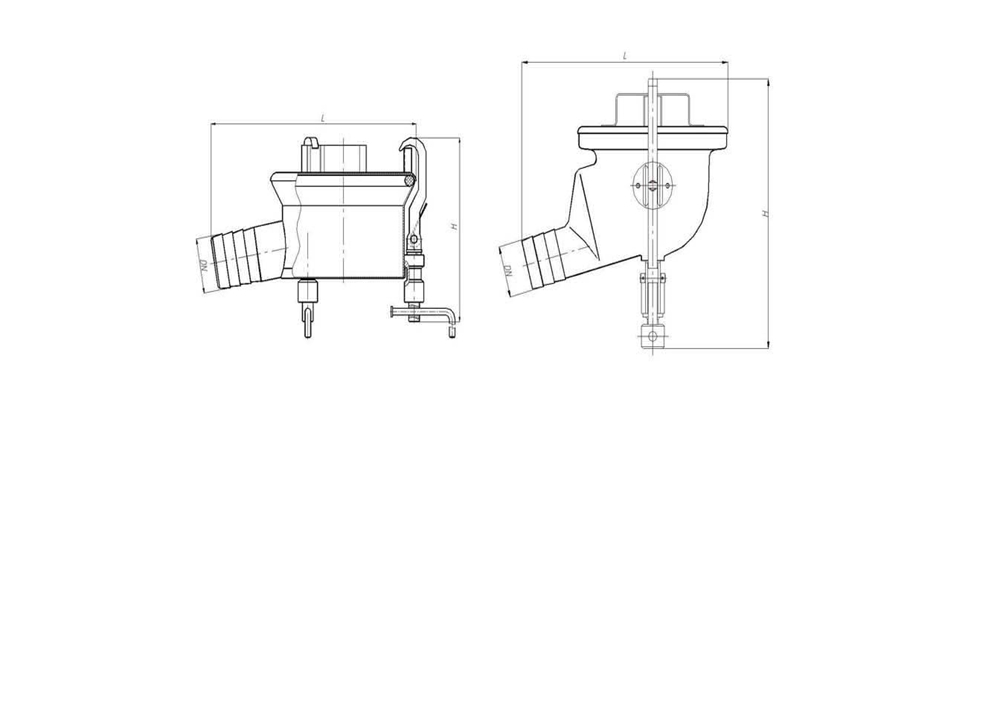

Общий вид
Донный клапан
НАЗНАЧЕНИЕ

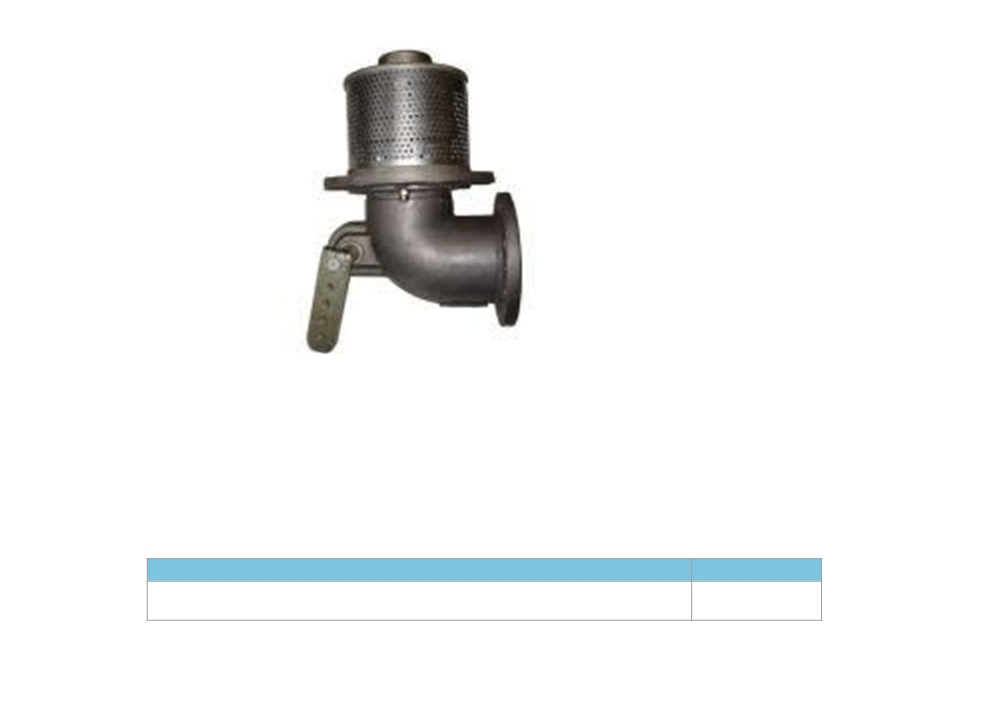

Донный клапан пневмовключением предназначен для нижнего слива (налива) нефтепродукта из
автоцистерны. Конструкция донного клапана проста, обеспечивает безопасность, защиту окружающей среды,
позволяет использовать донный клапан в сочетании с другими изделиями.
ОПИСАНИЕ
Клапан донный несбалансированный автоцистерн с ручным, пневматическим и пневматическим управлением
с ручным дублированием предназначен для нижнего слива светлых нефтепродуктов. Устанавливается на
автомобильных средствах транспортировки и заправки светлых нефтепродуктов.
Донный клапан - является запорной арматурой, устанавливается на дне цистерны. Защитная сетка донного
клапана не позволяет проникновению грязи, посторонних предметов как при сливе так и при наливе
нефтепродукта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя
Клапан донный
Параметры потока нефтепродукта при открытии донного клапана:
расход, л/мин
2000
Наименование показателя
Клапан донный
давление, МПа
0,8
время закрытия, с
1,5-3
Условный проход, мм
100
Давление пневмосистемы, МПа
0,55
Температура окружающей среды, °С
-40 +50
Масса, кг
8,7
Габаритный чертеж

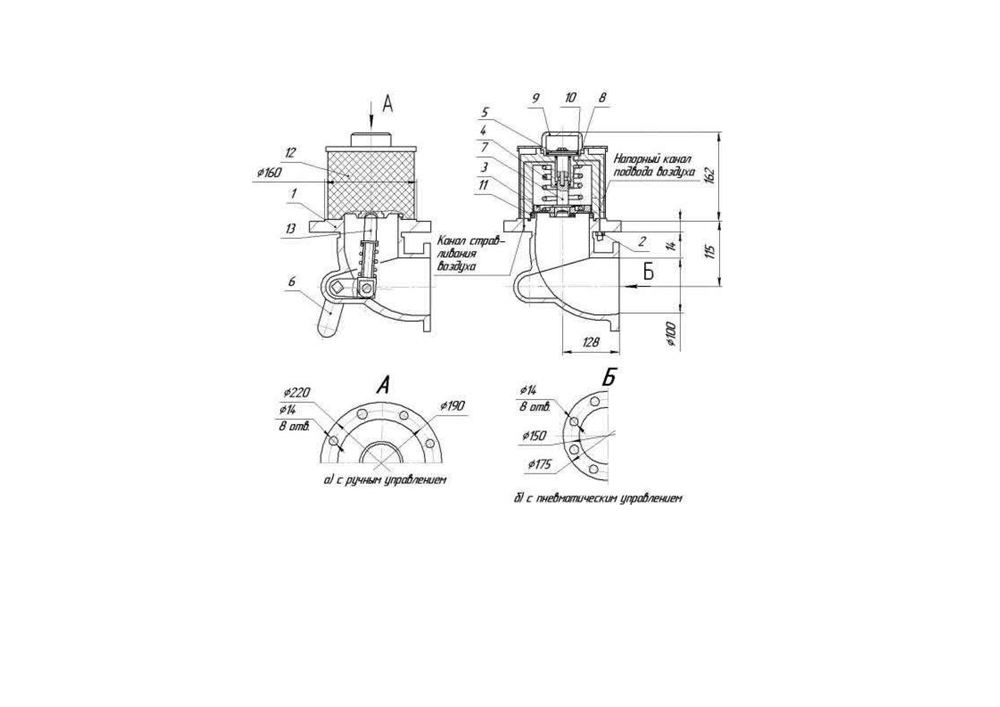

1-корпус, 2-фитинг, 3-поршень запирающий, 4-пружина, 5-поршень управляющий пневмоцилиндра, 6-рукоятка, 7-
шток, 8-кольцо 788.00.00.30, 9-стакан, 10-кольцо 058-062-25-2-3, 11-кольцо 788.00.00.07, 12-фильтр, 13-толкатель.

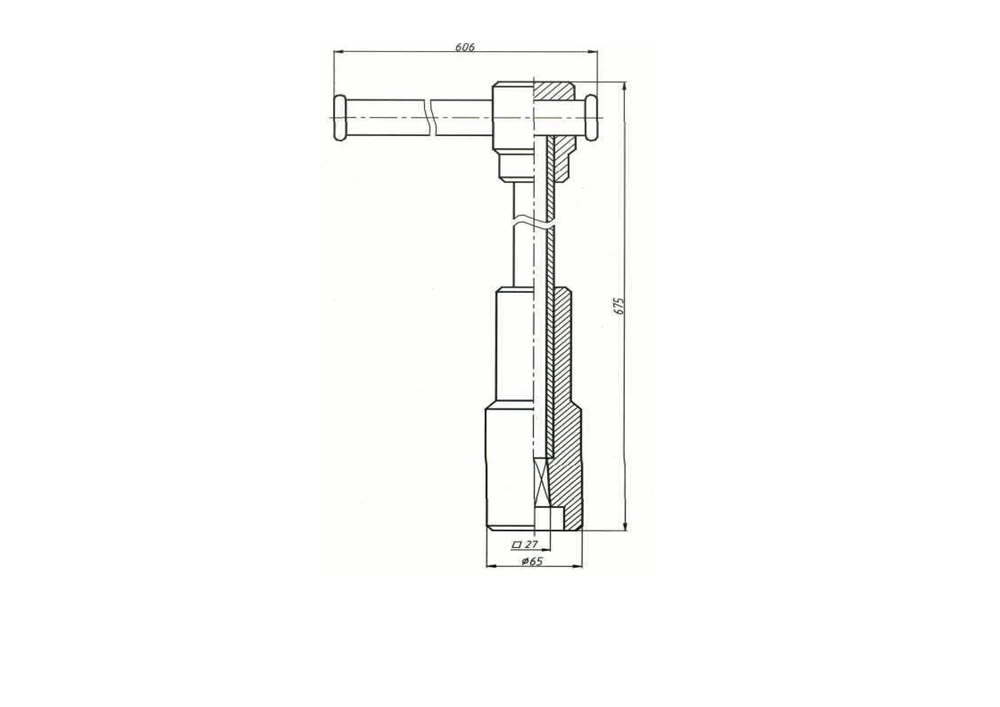

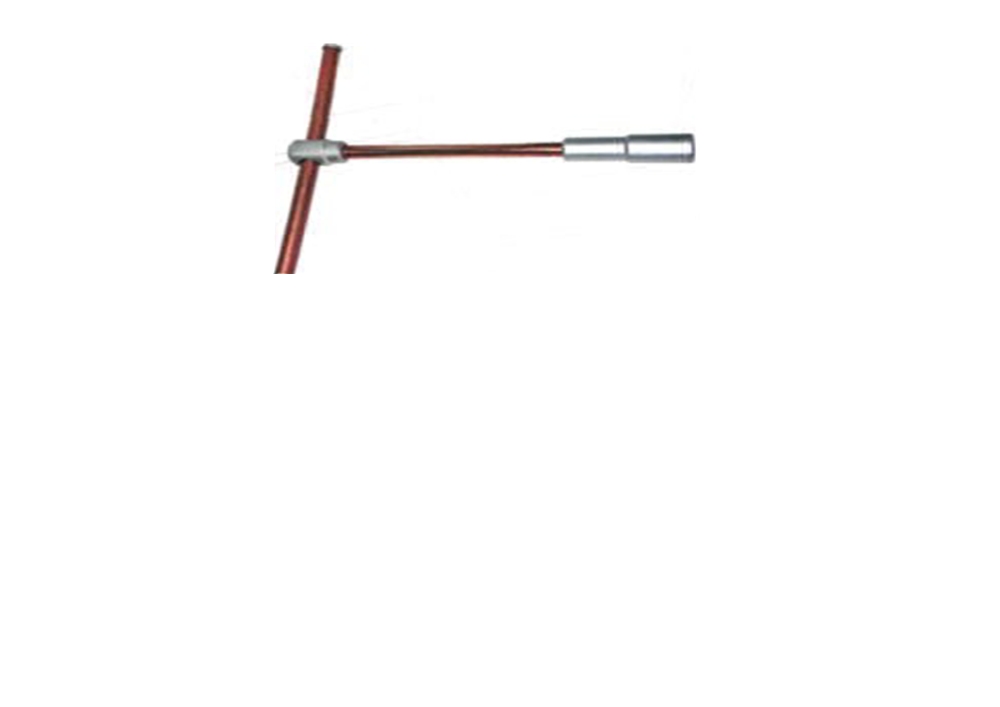

Ключ КЗД-1 (для откр.ниж.слива ж/д цист.)
Ключ КЗД-1 применяется для открывания донной задвижки нижнего слива железнодорожных
нефтебензиновых вагонов-цистерн.
По устойчивости к воздействию климатических факторов внешней среды ключи изготавливаются в
исполнении У и УХЛ1 категории размещения 1 по ГОСТ 15150-69.
Технические данные

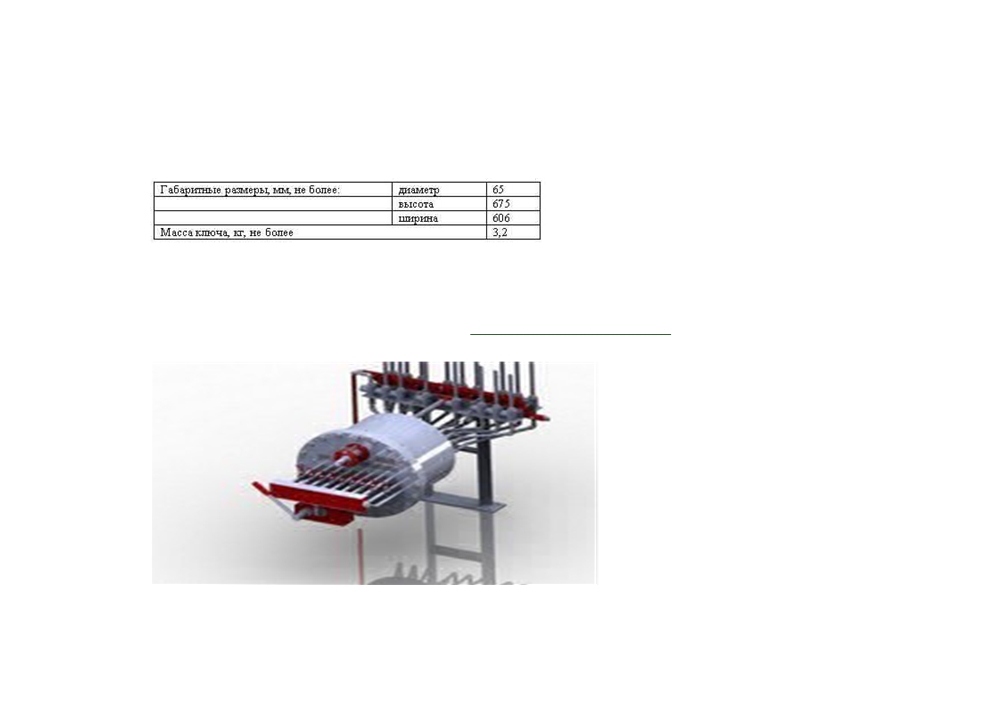

Пробоотборники
ПСР
ОТ( многоуровневый)

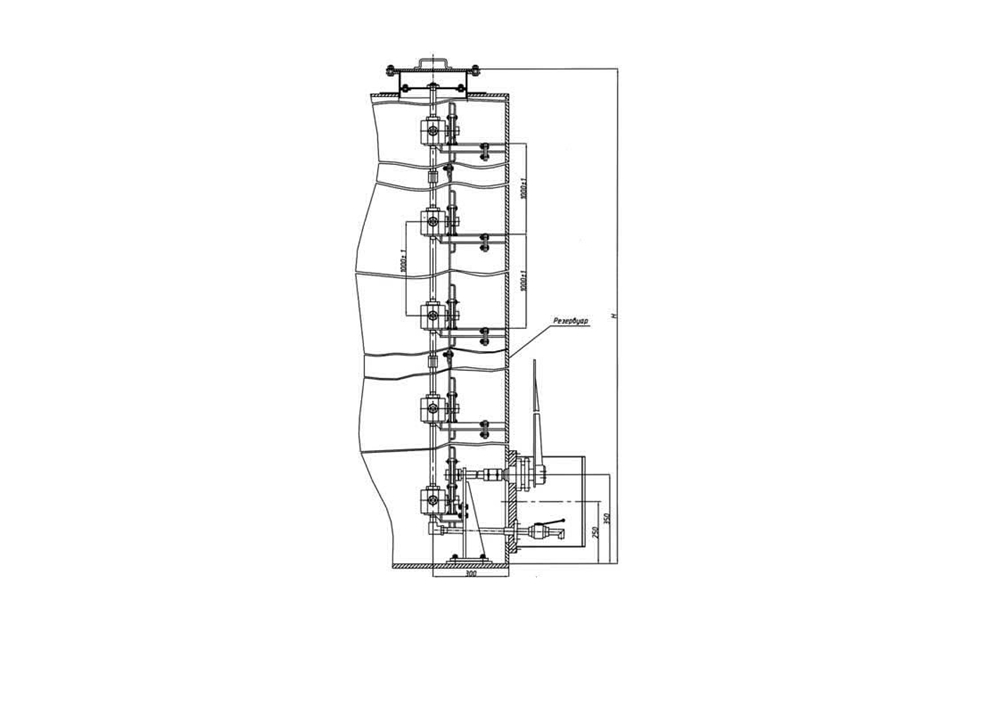

Пробоотборники стационарные резервуарные
органного типа ПСР ОТ и ПСРП ОТ
Применение
Пробоотборник стационарный ПСР ОТ 2 предназначен для использования в процессе отбора проб
нефтепродуктов по всему диапазону высоты наземных резервуаров различной конфигурации, как с
нормальным, так и с повышенным давлением. Размер условного диаметра проводящих труб составляет 15
мм. Диапазон температур продукта, который отбирается для проб: от +95°С до -70°С.
Характеристики
Пробы с помощью пробоотборников отбираются в соответствии с п. 2.3.3 ГОСТ 2517-85 через каждую
тысячу миллиметров.
Дополнительная комплектация устройства аварийной системой перекрытия труб слива позволяет при
необходимости во время эксплуатации проводить ремонтные работы внешних частей устройства, не
освобождая при этом резервуар от находящегося в нем продукта и не производя технический
демонтаж устройства в соответствии с требованиями ГОСТ 13196-93 п. 4.3 и 4.4.
Мерный участок, который расположен между кранами забора пробы продукта и кранами
дублирования можно использовать для соответствия п. 3.4 ГОСТ 13196-93
Изготавливаются пробоотборники, в которых имеется увеличенный условный проход труб,
предназначенный для взятия проб вязких нефтепродуктов
Пробоотборник может изготавливаться с установленной системой обогрева внешних частей
устройства.
Модификации пробоотборника могут также изготавливаться для резервуара с понтоном.
Гарантируется невозможность самопроизвольного опорожнения резервуара, через сливные трубы
пробоотборников, поскольку отбор проб из устройства производится дискретно
Ведерко замерное ВЗ
служит для забора пробы нефтепродукта из резервуара через замерной люк. Ведерки выпускаются двух
типоразмеров: диаметр основания 80 и 120 мм, а также два исполнения по высоте: ВЗН - низкое, ВЗВ -
высокое.

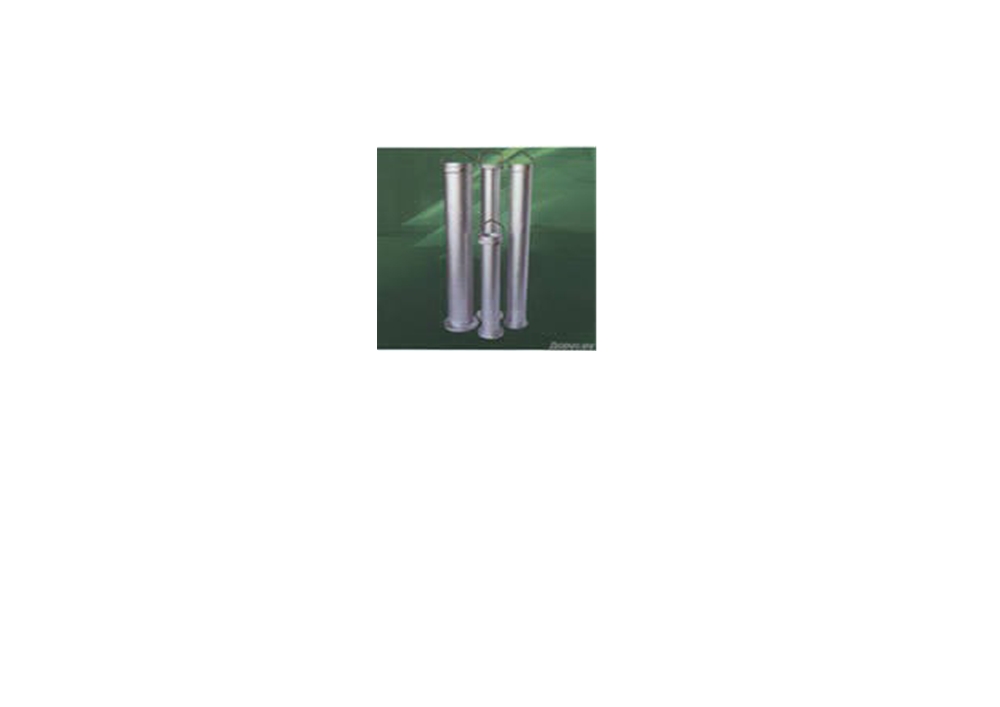

Пробоотборники секционные ПСР
Пробоотборники секционные ПСР предназначены для отбора проб нефтепродуктов по всей высоте наземных
резервуаров нормального и повышенного давления.
Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри
них. Приемный узел приваривается к стенке с наружной стороны в нижней части резервуара.
По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении
У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе:
ПСР15 У1 ТУ 3689-056-10524112-2006, где
15 - высота резервуара;
У1 - климатическое исполнение.
Пробоотборник ПО-1, ПО-
2

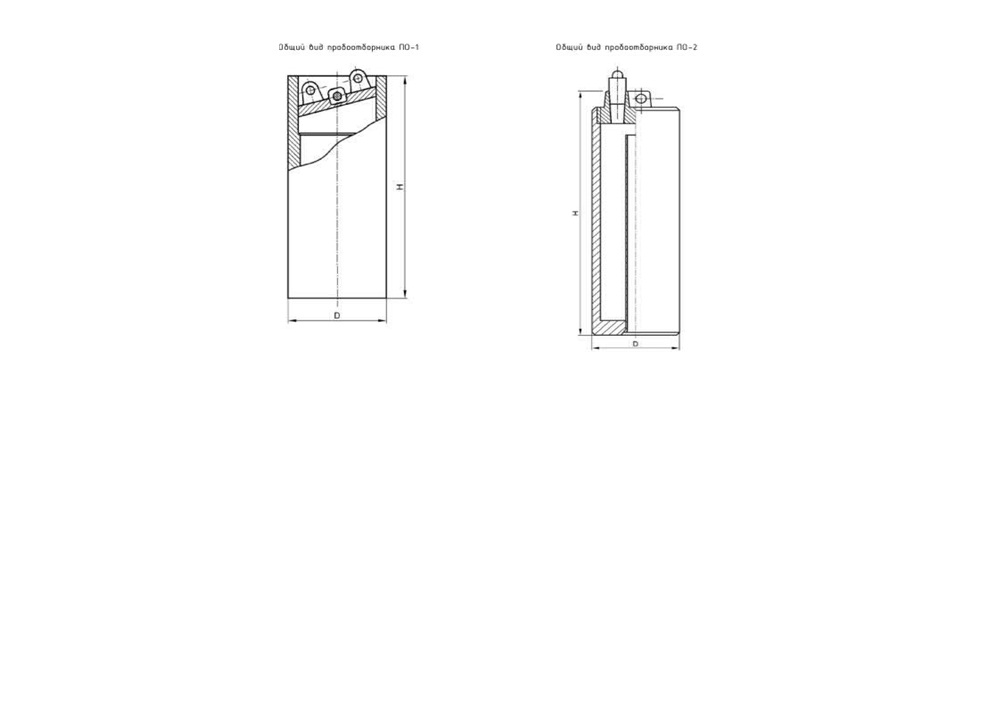

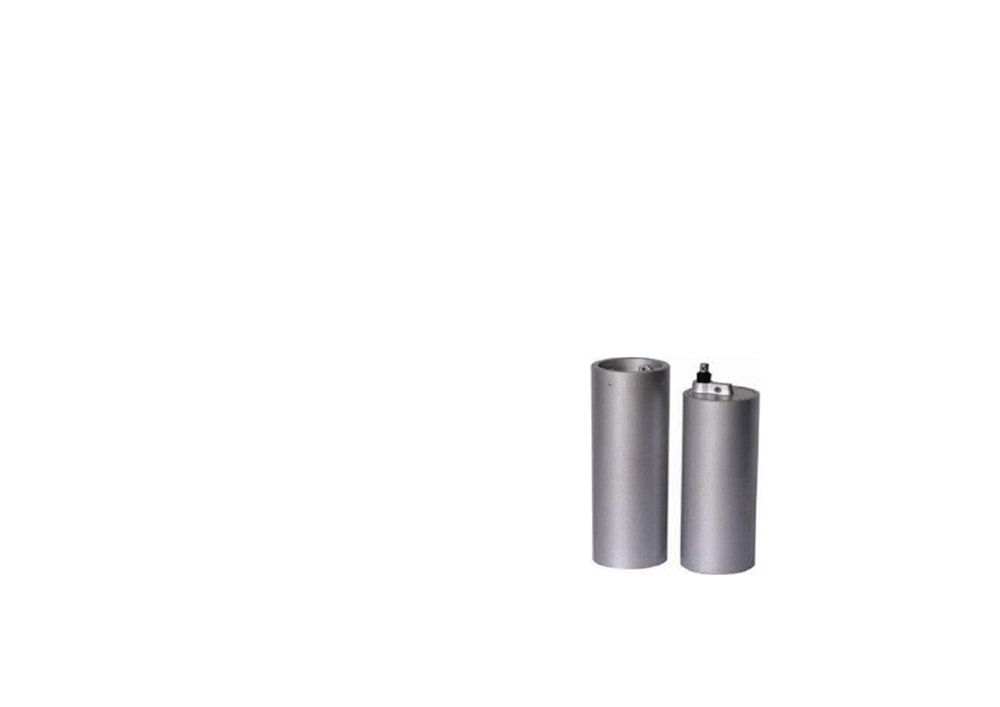

Пробоотборник ПО-1, ПО-2
предназначен для отбора
пробы нефтепродуктов из
резервуаров нефтебаз и АЗС.
По устойчивости к
воздействию климатических
факторов внешней среды
пробоотборники
изготавливаются в
исполнении У и УХЛ,
категория размещения 1 по
ГОСТ 15150-69.
Пробоотборники безопасны в
эксплуатации и соответствуют
требованиям безопасности по
ГОСТ 12.1.004-91.
Пример обозначения при
заказе:
ПО-1 У1 ТУ 3689-009-
10524112-99, где
У1 - климатическое
исполнение.
Наименование товара
ПО-1
ПО-2
Диаметр D, мм, не более
74
72
Высота H, мм, не более
250
215
Масса, кг, не более
1,15
1,2

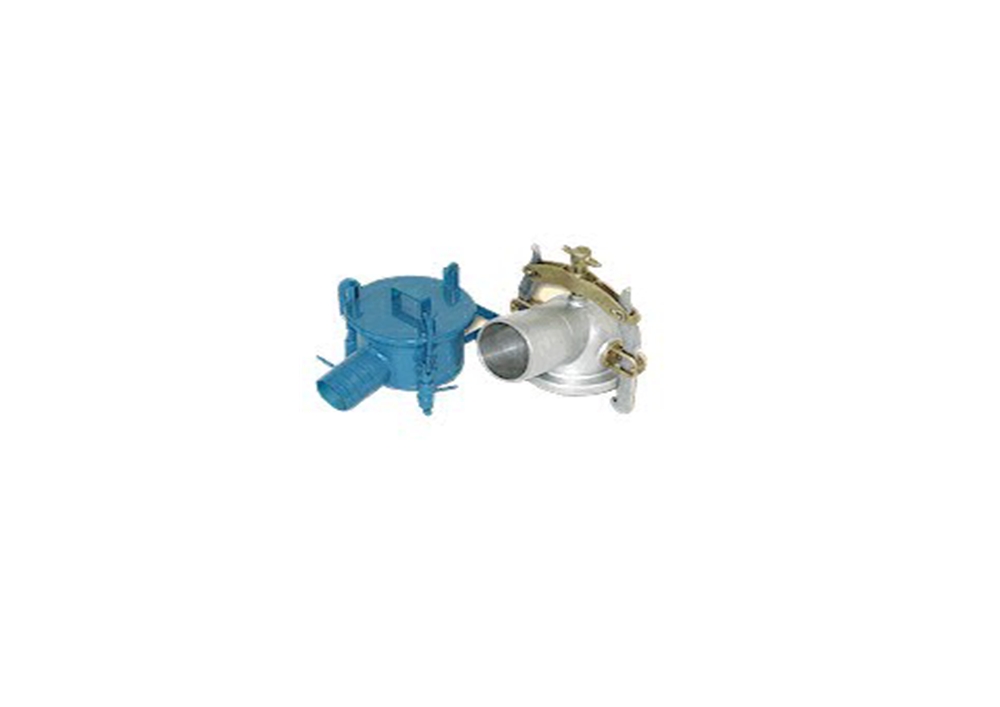

Устройства сливные

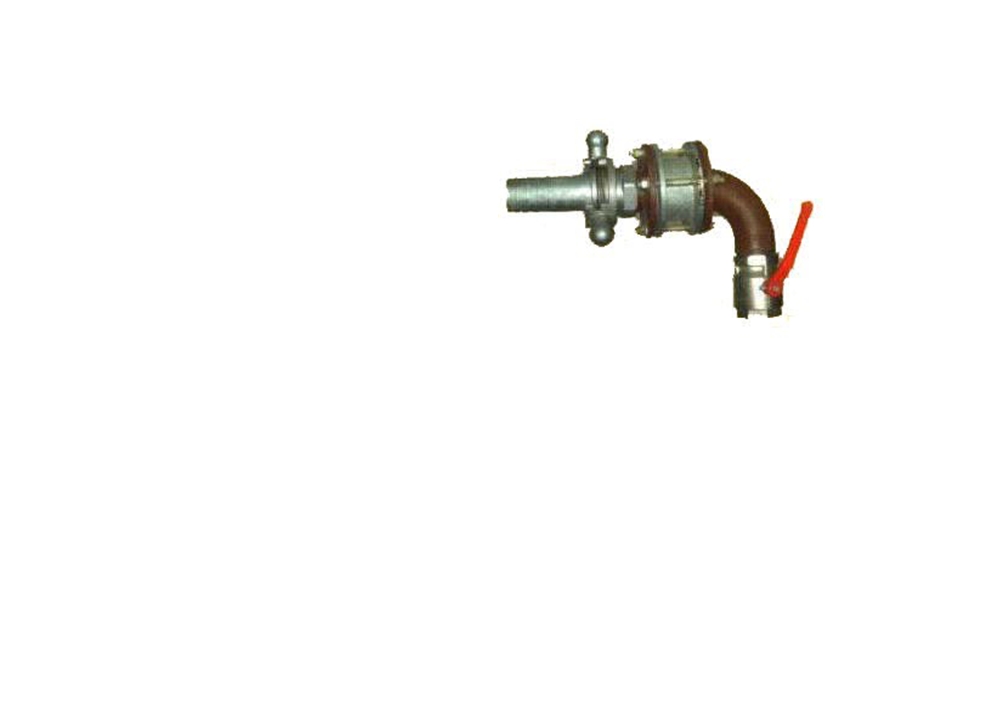

Устройство сливное УС-80
используется для слива
бензина и дизельного топлива
из автоцистерн в резервуары
автозаправочных станций
(АЗС).
Устройство применяется для
оснащения АЗС. в том числе и
в системе «резервуар-
автоцистерна».
По устойчивости к
воздействию климатических
факторов внешней среды
устройства изготавливаются в
исполнениях У (умеренный
климат) и УХЛ (холодный
климат с нижним пределом
температуры эксплуатации до
-60°С) категории размещения
1 по ГОСТ 15150-69.
Пример обозначения
устройства при заказе:
УС-80А У1 ТУ 3689-072-
105241 12-2004
Где УС - устройство сливное,
80 - условный проход
устройства, А - корпус
огнепреградителя из
алюминиевого сплава, У1-
климатическое исполнение.
Лебедка ручная ЛР-1000
Лебедка ручная ЛР-1000 предназначена для подъема и спуска подъемной трубы в
вертикальных цилиндрических резервуарах с нефтепродуктами.
Лебедка является комплектующим изделием вертикальных цилиндрических
резервуаров и устанавливается на нижнем поясе стенки резервуара.
