Устройства УСН-150П, УСН-175П
Устройства УСН-150П, УСН-175П предназначены для нижнего слива нефти и
нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный
трубопровод, оборудованный подогревающей рубашкой, с опорным патрубком и
присоединительной головкой.
Особенности
Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких
нефтепродуктов.
Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.
Замена уплотняющих манжет не требует разборки шарниров.
Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на
сливном приборе цистерны.
Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное,
герметичное присоединение устройства к перекошенному сливному прибору цистерны.
Наименование показателя
УСН-150П
УСН-150П
УСН-175П
УСН-175П
Исполнение
3
4
3
4
Зона действия, м
4
6
4
6
Диаметр условного прохода, мм
150
150
175
175
Условное давление, МПа (кгс/см2)
0,6 (6)
Расчётная пропускная способность, м3/час,
не более
светлых нефтепродуктов
320
320
435
435
тёмных нефтепродуктов
570
570
780
780
Усилие, необходимое для перемещения шарнирных труб, Н (кгс),
20 (2,0)
не более
* Температура продукта в подогревающей рубашке, ^(o)С, не более
125
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более
0,4(4)
Назначенный срок службы, лет, не менее
10
Обслуживающий персонал, чел
1
Габаритные размеры в сложенном положении, мм, не более:
высота
1090
1090
1090
1090
длина
2300
2800
2300
2800
ширина
800
800
800
800
Масса, кг , не более
190
200
210
220

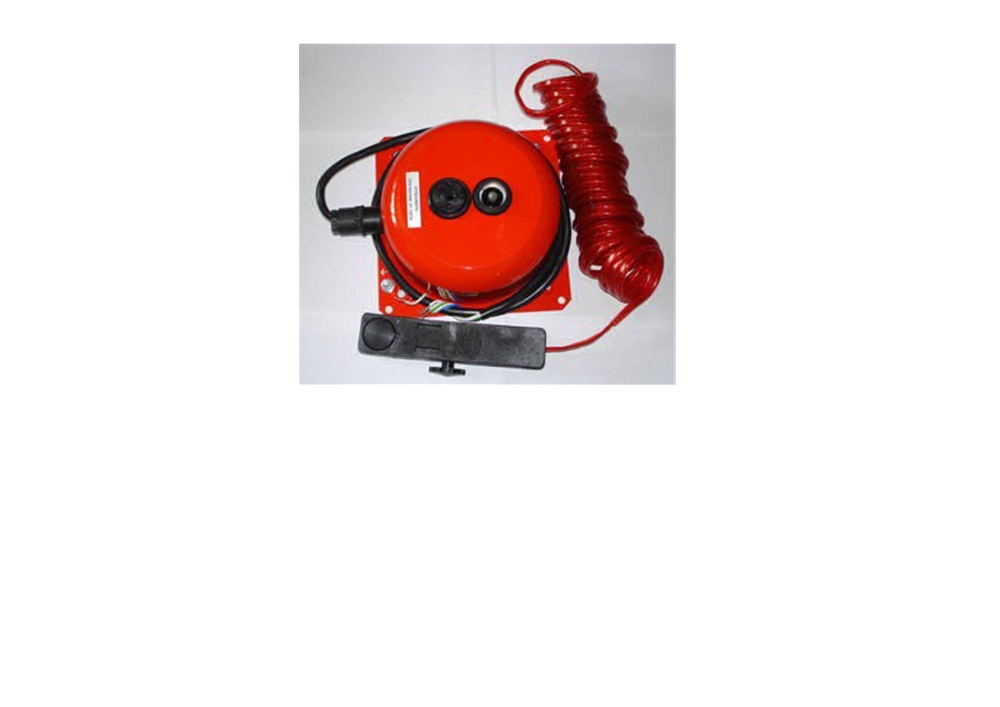

Устройство заземления УЗА-2МК-04
Описание:
Требования к мерам противопожарной безопасности и заземляющим устройствам при выполнении
сливных и наливных работ на нефтебазах, складах ГСМ и АЗС совершенствуются и с каждым годом
становятся более высокими, что приводит к совершенствованию оборудования для АЗС и нефтебаз,
позволяющему поддерживать противопожарную безопасность на высоком уровне. Одним из представителей
класса такого оборудования является устройство заземления и контроля УЗА -2МК. Это заземляющее
устройство предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода
зарядов статического электричества в процессе налива или слива нефтепродуктов на АЗС, кроме того, оно
одновременно предоставляет возможность контроля цепи - «заземляющее устройство - автоцистерна».
Основой работы этого оборудования заземления является подключение проводника устройства к
контуру заземления на складе ГСМ при наличии электрической цепи
«устройство заземления
-
автоцистерна».
Оборудования для заземления нефтебаз УЗА-2МК состоит из устройства подключения заземляющего
проводника к контуру земли нефтебазы, схемы контроля цепи «заземляющее устройство - автоцистерна»,
схемы индикации процесса заземления и разъем для подключения проводника заземления.
Устройства заземления УЗА-2МК выпускаются нескольких моделях: 04, 05, 06. Модель 04 заземляющего
устройства использует источник питания 220в; модель 05 рассчитана на источник питания 12в, а модель
заземляющего устройства УЗА-2МК 06 имеет автономный источник питания на 6,3в. Это значительно
расширяет сферу и удобство применения устройств заземления. Оборудование УЗА-2МК очень надежно в
эксплуатации на АЗС, условная наработка на отказ этого заземляющего устройства составляет не менее 5000
включений. Срок службы устройства заземления - 6 лет. Работает в диапазоне температур окружающей
среды от -40 до +40 градусов по Цельсию, что позволяет использовать его почти на всей территории России.

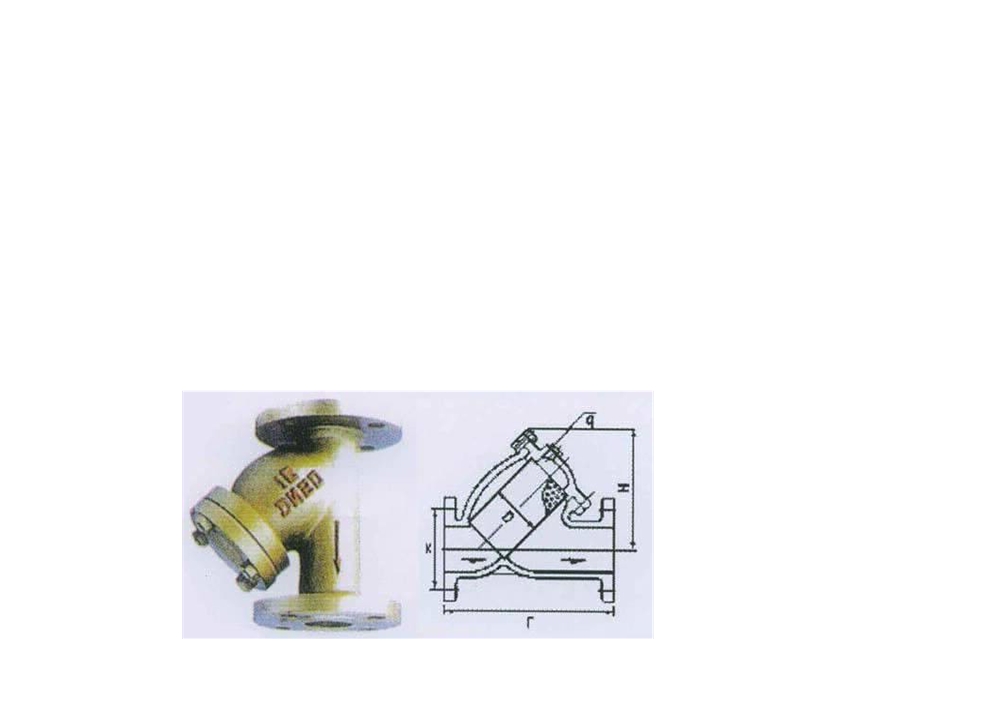

Фильтр прямой ФП-100
Фильтры прямые сетчатые фланцевые ФП-100 предназначены для очистки от механических примесей
нефтепродуктов с тонкостью фильтрации 100 мкм при температуре от -50 до +50С
Габаритные и присоединительные размеры фильтров:

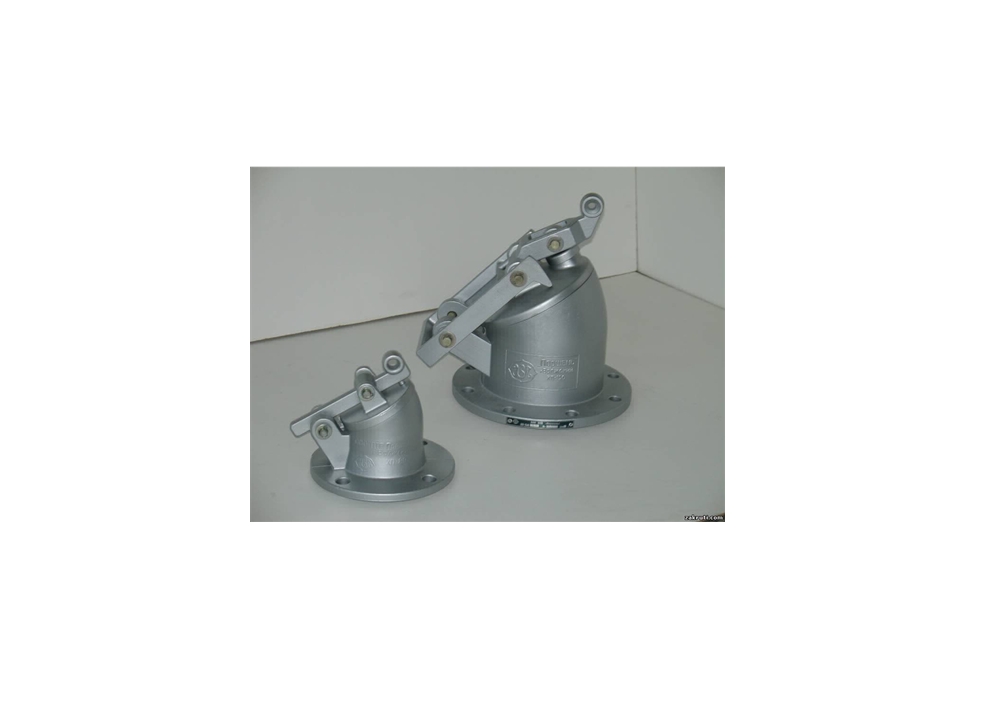

Хлопушка типа Х-80 и Х-150
Хлопушки тип Х-80, -100, -150 и хлопушки с перепуском тип ХП-250, -400, -600 ТУ У 24607422.008-2000 для
предотвращения утечек нефтепродуктов из наземного резервуара при неисправности задвижки или
трубопровода

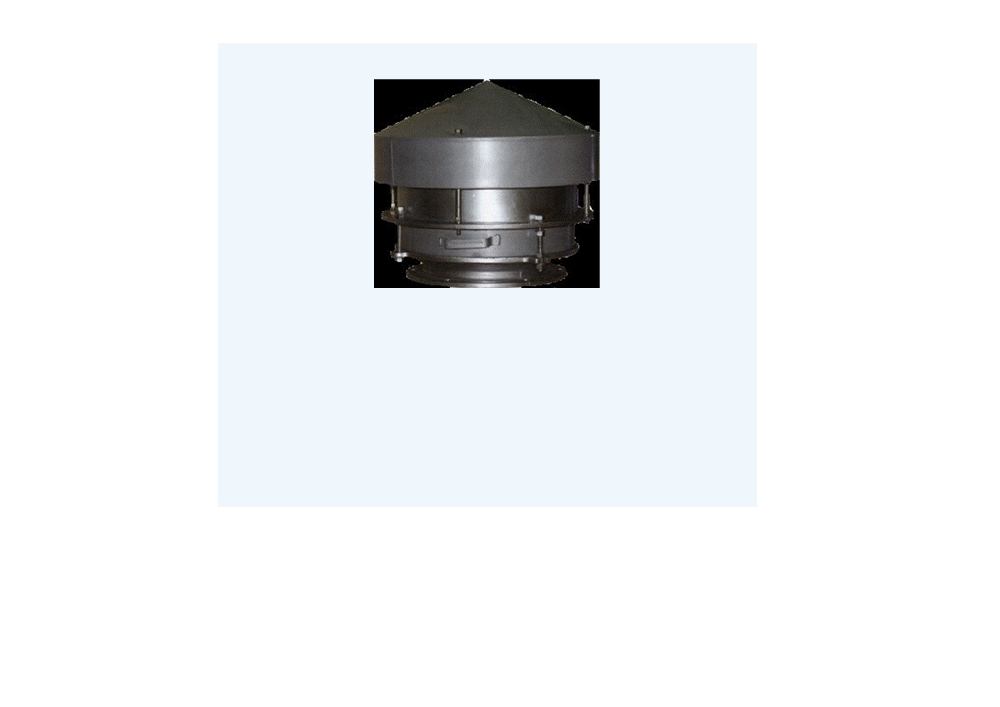

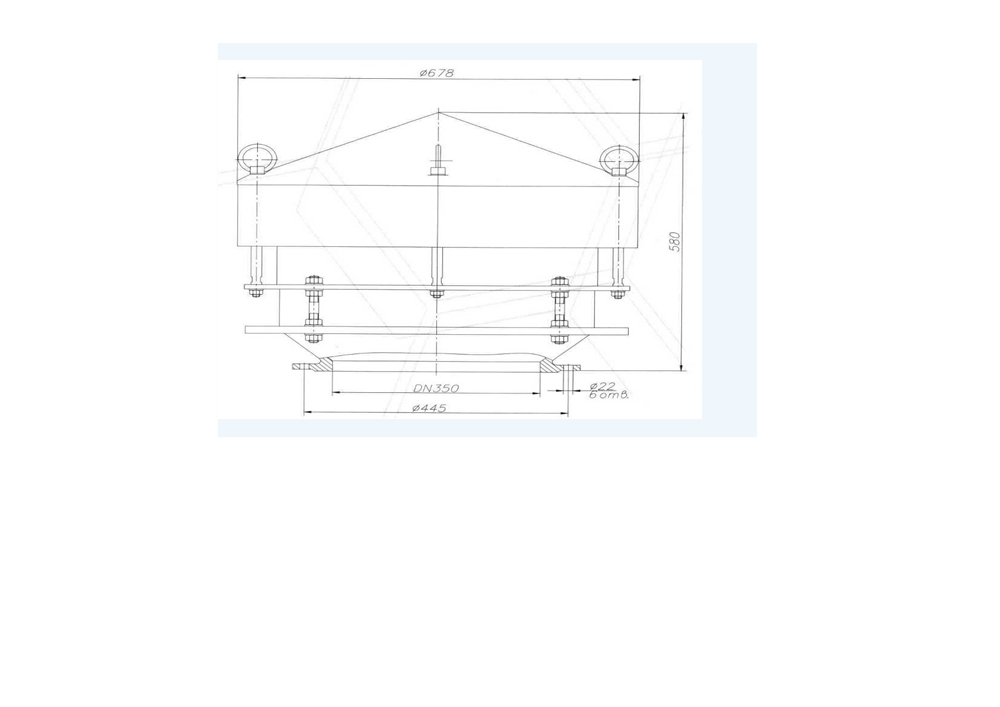

Клапан дыхательный КДС-1500М
Клапан дыхательный КДC-1500М со встроенным огнепреградителем . Предназначен для герметизации
газового пространства резервуара со светлыми нефтепродуктами, регулирования давления в заданных
пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения
окружающей среды.
Устанавливают клапан КДС-1500М на крыше вертикального резервуара присоединительным фланцем на
монтажный патрубок. По устойчивости к воздействию факторов внешней среды дыхательный клапан
изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Установленный срок службы клапана дыхательного КДС - 15 лет.
Технические данные

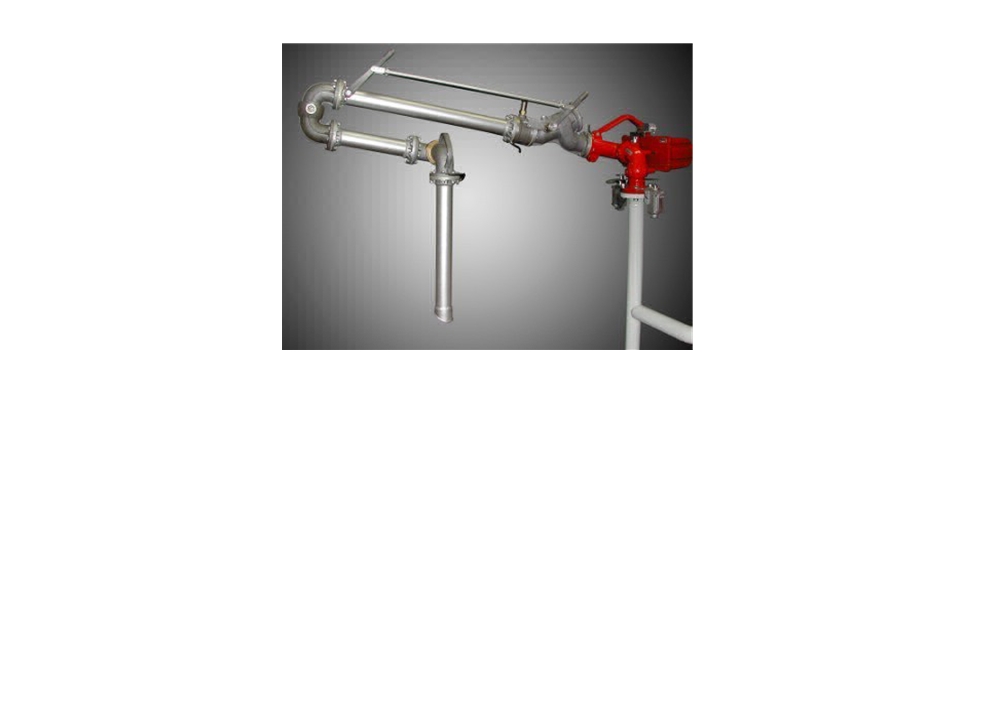

Стояки автоналива SILEA
Предназначены для заправки авто- и железнодорожных цистерн. Рабочая среда: нефтепродукты.

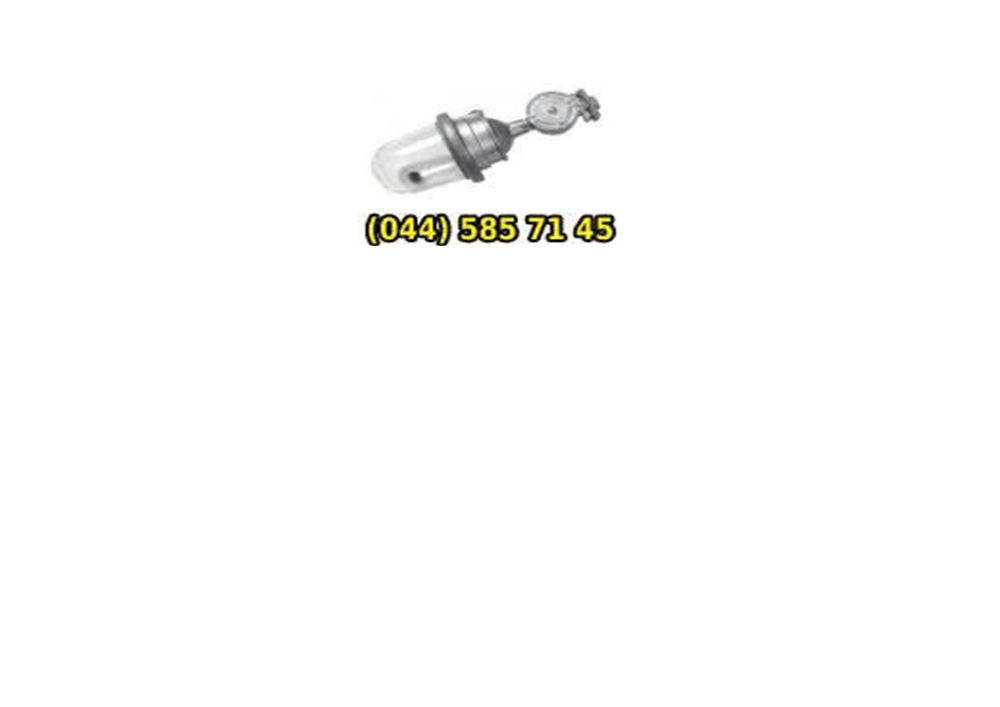

Светильник взрывобезопасный ВЗГ200

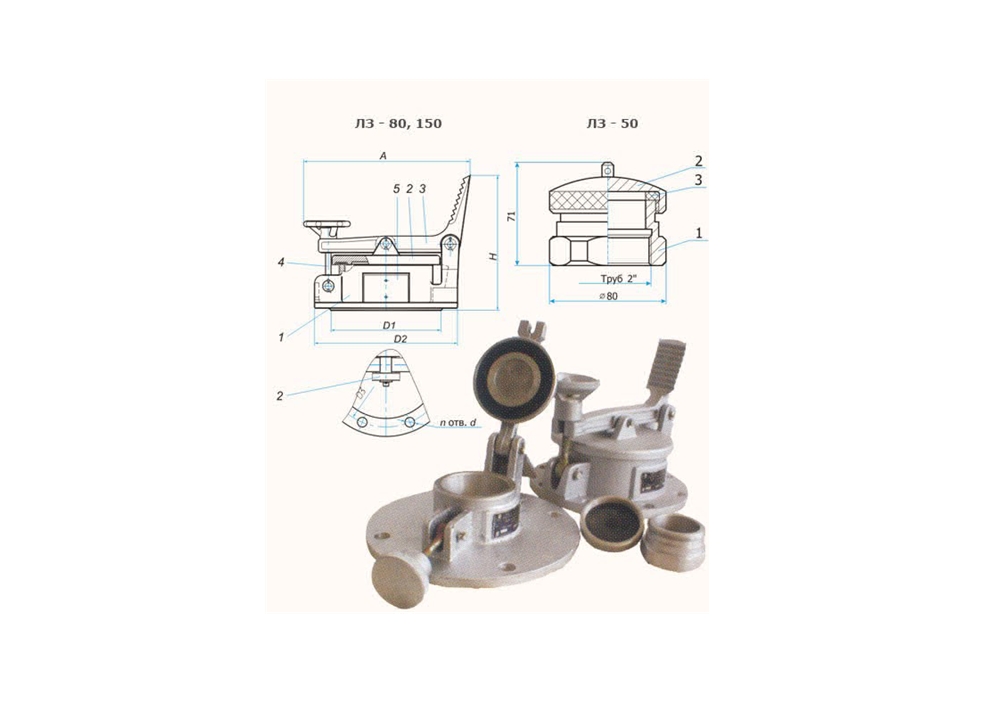

Люк замерный
Люк замерный ЛЗ-80, -150 ТУ У 24607422.012-2000 предназначен для проведения через него замера уровня
нефтепродуктов, подтоварной воды и отбора проб нефтепродуктов из резервуаров любых типов.
Люк замерный устанавливается согласно проектной документации на патрубке кровли вертикального
резервуара или патрубке крышки люка горизонтального резервуара.
Температура эксплуатации люка замерного: от минус 40 до плюс 60°С.

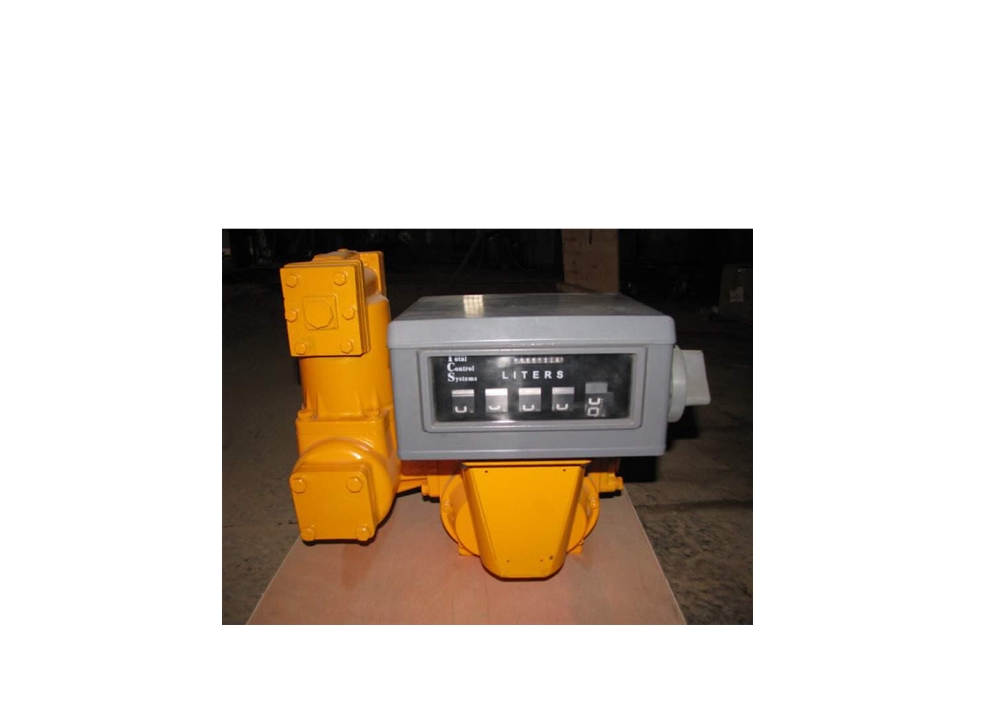

Объемомер, счетчик жидкости
Объемомер, счетчик жидкости для складов ГСМ (нефтебаз) в комплекте с фильтром и сепаратором TCS50
Анализатор качества бензина и дизельного топлива
Описание
Анализатор качества бензина и дизельного топлива.

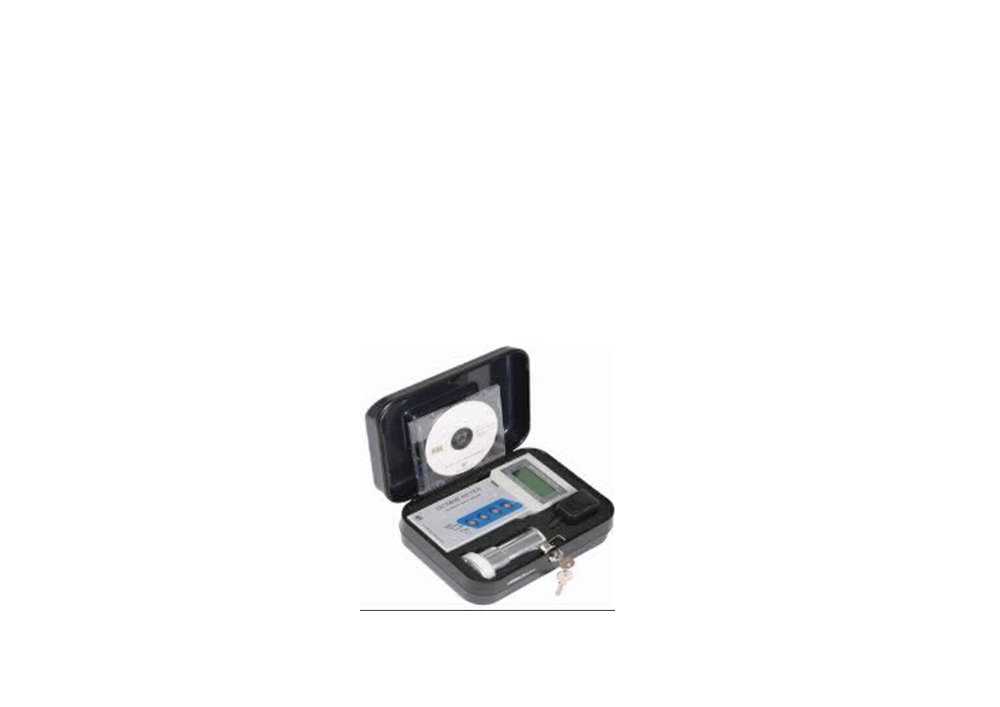

Октанометр SHATOX SX-100K
(с компьютерной коррекцией)
Преимущества Октанометра SX-100K
• Возможность проводить измерения, формируя при этом таблицу замеров в текстовом формате или в
формате Microsoft Excel, содержащую информацию о пробе (наименование продукта, место замеров, режим
измерения, октановое число по исследовательскому и по моторному методам и т.д.);
• Отображение результатов измерений, информации о режимах работы прибора в удобной форме на экране
компьютера;
• Коррекция становится более простой;
• Возможность загрузки результатов измерений из памяти прибора в программу компьютера;
• Возможность обновления базы данных интегральных параметров топлив (создания индивидуальной
программы измерений по желанию заказчика).

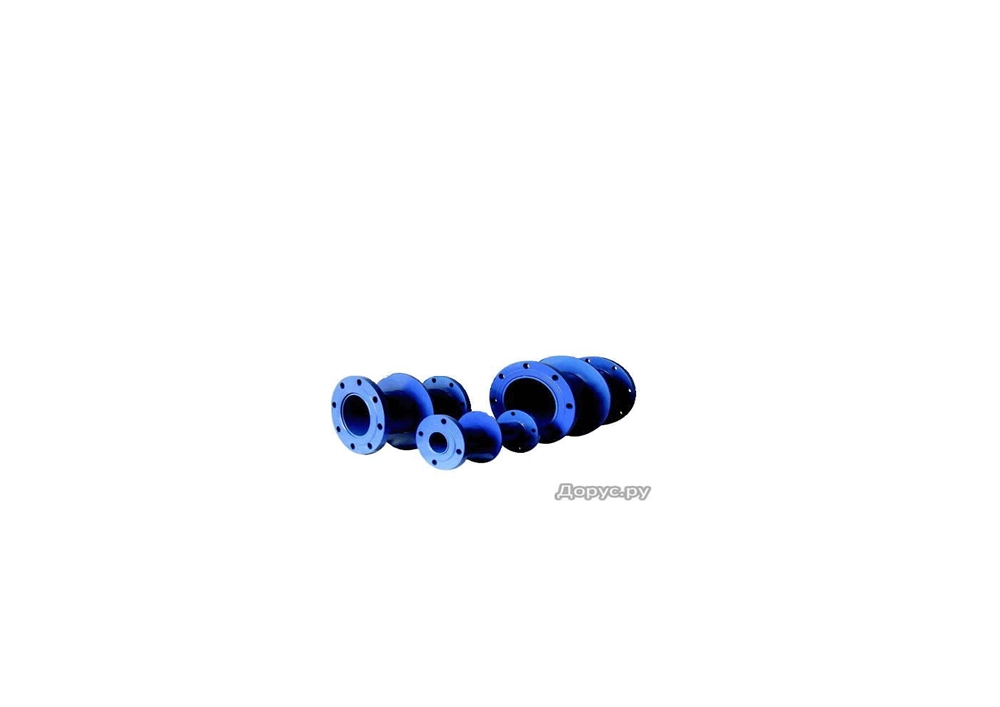

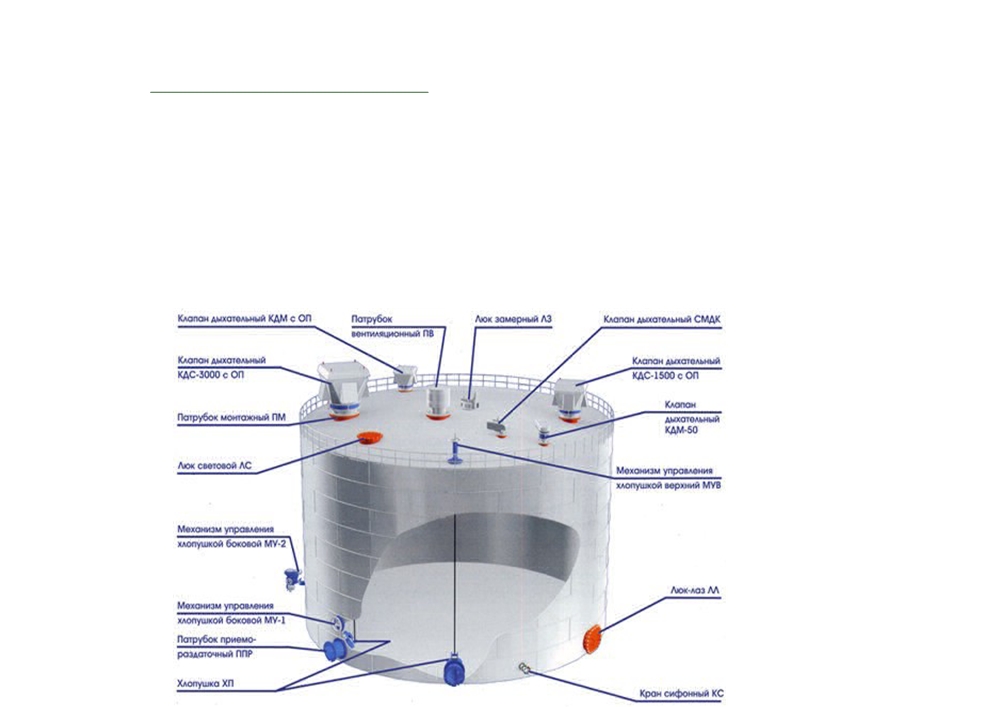

Патрубки приемо-раздаточные ППР
Патрубки приемо-раздаточные ППР: ППР-80, ППР-100, ППР-150, ППР-200, ППР-250, ППР-300, ППР-350,
ППР-400, ППР-500, ППР-600.
Патрубки приемо - раздаточные ППР являются составной частью резервуара и предназначены для
подсоединения запорной арматуры, хлопушек и другого оборудования.
По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в
исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Предлагаем в кратчайшие сроки усовершенствовать вашу нефтебазу или АЗС всем необходимым перечнем
Технологического оборудования, а также всем необходимым оборудованием слива налива в ЖД и
Автоцистерны для перекачки нефтепродуктов и многое другое
КЗД-
