2.

Самосвал ЗИЛ-ММЗ-4502. Самосвальная установка

Основными узлами самосвальной установки являются:

— гидравлическое опрокидывающее устройство, состоящее ив: коробки отбора мощности, насоса, крана управления (автомобили-

самосвалы ЗИЛ-ММЗ-4502, ЗИЛ-ММЗ-45021), гидрораслределителя (автомобиль-самосвал -ЗИЛ-ММЗ-45022), гидроцилиндра, ограничительного клапана, гидробака и трубопроводов;

— кузову

— упор кузова;

— надрамник;

— держатель запасного колеса.

На рисунках 3 и 4 приведены схемы размещения основных узла самосвальной установки.

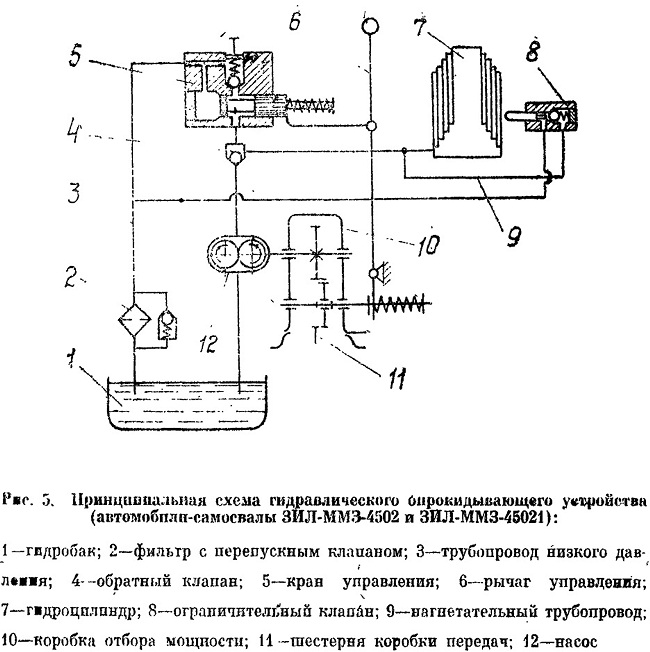

На рисунках 5 и 6 показаны принципиальные схемы гидравлического опрокидывающего устройства

Рис. 3 Схема размещения основных узлов самосвальной установки автомобилей-самосвалов ЗИЛ-ММЗ-4502 и ЗИЛ-ММЗ-45021:
1 держатель запасного колеса; 2—гидроцилиндр; 3—ограничительный клапан; 4 - кузов; 5 -- надрамник 6—гибкий шланг; 7—гидробак; 8—всасывающий трубопровод; 9- нагнетательный трубопровод: 10—сливной трубопровод; 11—коробка отбора мощности с насосом

Рис. Схема размещения основных узлов самосвальной установки автомобиля-самосвала ЗИЛ-ММЗ-45022:
1—держатель запасного колеса; 2—гидроцилиндр; 3—ограничительный клапан; 4—кузов; 5—-соединительная муфта; 6—надрамник; 7—трубопровод на прицеп; 8 и 13—гибкие шланги; 9—гидробак; 10—всасывающий трубопровод; 11 — нагнетательный трубопровод; 12 — сливной трубопровод: 14 — гидрораспределитель;
15 — коробка отбора мощности с насосом

Рис. 3.

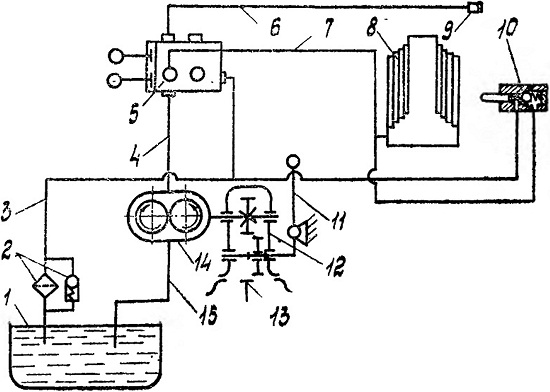

Рис. 6. Принципиальная схема гидравлического опрокидывающего устройства
(автомобиль-самосвал ЗИЛ ММЗ-45022):
1—гидробак; 2—фильтр с перепускным клапаном; 3—сливной трубопровод;
4—нагнетательный трубопровод; 5—гидрораспределитель; 6 и 7—трубопроводы
высокого давления; 8—гидроцилиндр; 9—запорное устройство; 10—ограничительный клапан; 11—рычаг коробки отбора мощности;' 12—-коробка отбора мощности; 13—шестерня коробки передач; 14—насос; 15— всасывающий тру бопровод
