3.5.

Самосвал ЗИЛ-ММЗ-4502. Гидроцилиндр




Гидроцилиндр (рис. 15) телескопический одностороннего действия с четырьмя .выдвижными звеньями, предназначен для подъема кузова.

Он состоит из корпуса 21, днища б, выдвижных звеньев 20, шаровых опор 2 и 12, чугунных направляющих вкладышей (секторов) 19 и 24 и уплотнений.

Уплотнение выдвижных /звеньев осуществляется с помощью резиновых уплотнительных колец 18 круглого сечения, установленных в канавках корпуса и звеньев.

Для повышения надежности уплотнительных колец в тех же канавках установлены пластмассовые (фторопластовые) защитные шайбы 17.

От попадания в гидроцилиндр пыли и грязи в верхней его части установлены резиновые грязесъемники 16.

Предельный ход выдвижных звеньев при подъеме кузова ограничивается выступами в корпусе, а при опускании — выступами звеньев и разрезными упорными кольцами 25.

Снизу на корпус навернуто днище б, уплотняемое резиновым уплотнительным кольцом 26 круглого сечения.

В днище имеется отверстие для слива масла, закрываемое пробкой 27. 4

Крепление гидроцилиндра к кронштейнам надрамника 1 (рис. 16) и кузова 5 выполнено в виде шаровых шарниров и осуществляется с помощью шаровых опор 2, б и шаровых головок 5, 9 (см. рис. 15) ввернутых в выдвижное звено и днище, и зафиксированных стопорными кольцами 15 и 23.

Чтобы гидроцилиндр не проварачивался вокруг продольной оси, к бонке 7 корпуса крепится кулиса 9 (см. рис. 16), входящая в специальный паз кронштейна нижней опоры гидроцилиндра 1.

Поступление масла в гидроцилиндр и слив осуществляются через отверстие А в корпусе гидроцилиндра 21 и штуцера 22 (см. рис. 15).

Трущиеся поверхности шарниров кропления гидроцилиндра смазываются через масленки 1 и 13.

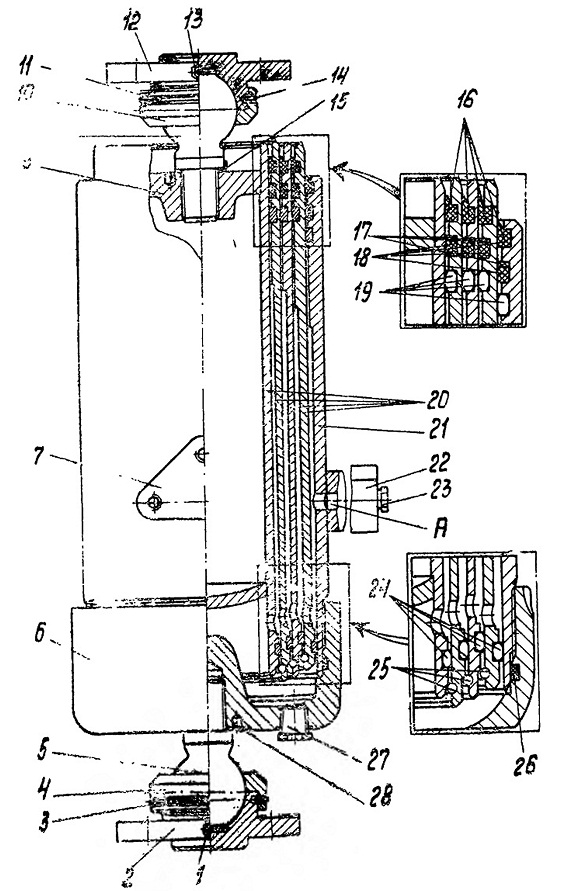

Рис. 15. Гидроцилиндр.
1, 13 — масленки; 2, 12 — шаровые опары; 3, 11, 14, 15, 28 — стопорные кольца; 4 10 — гайки; 5, 9 — шаровые головки; 6 — днище; 7 — бонка для крепления кулисы; 8—головка плунжера; 16—грязесъемники; 17—защитные шайбы; 18 и 26—уплотнительные кольца; 19 и 24—направляющие вкладыши (сектора); 20—выдвижные звенья; 21—корпус; 22—штуцер; 23—пробка; 25—упорные кольца (разрезные); 27—сливная пробка;
А—отверстие для подвода и слива масла

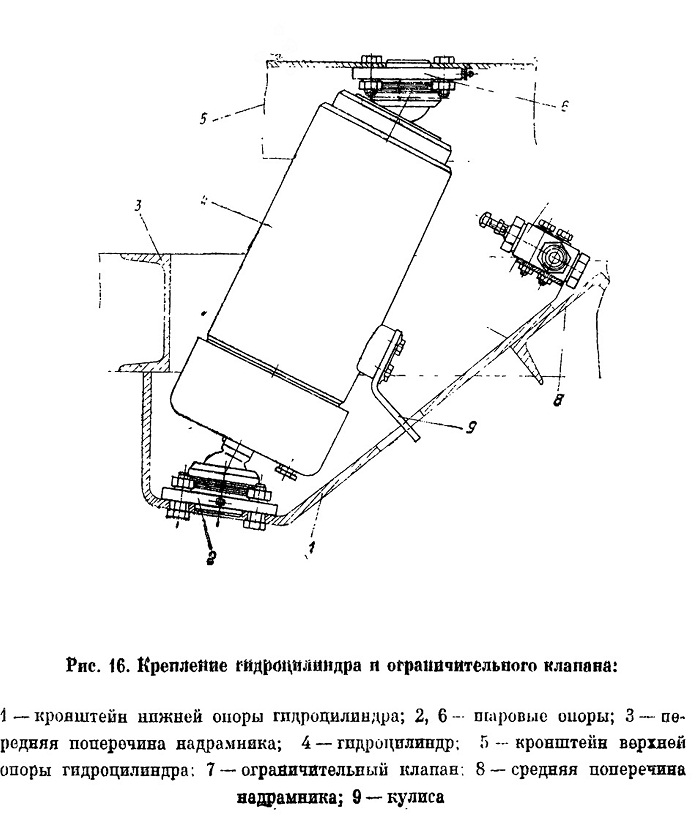

Рис. 16. Крепление гидроцилиндра и ограничительного клапана
