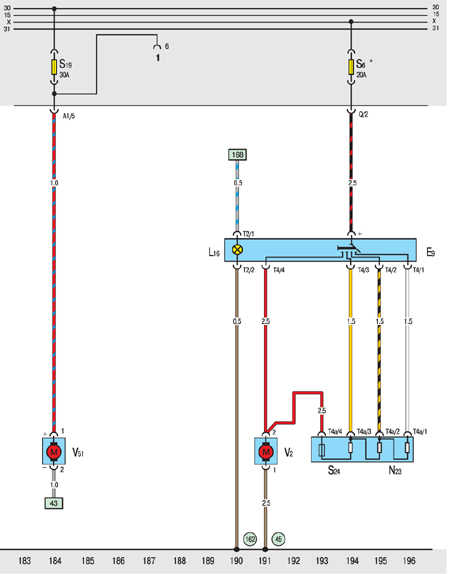

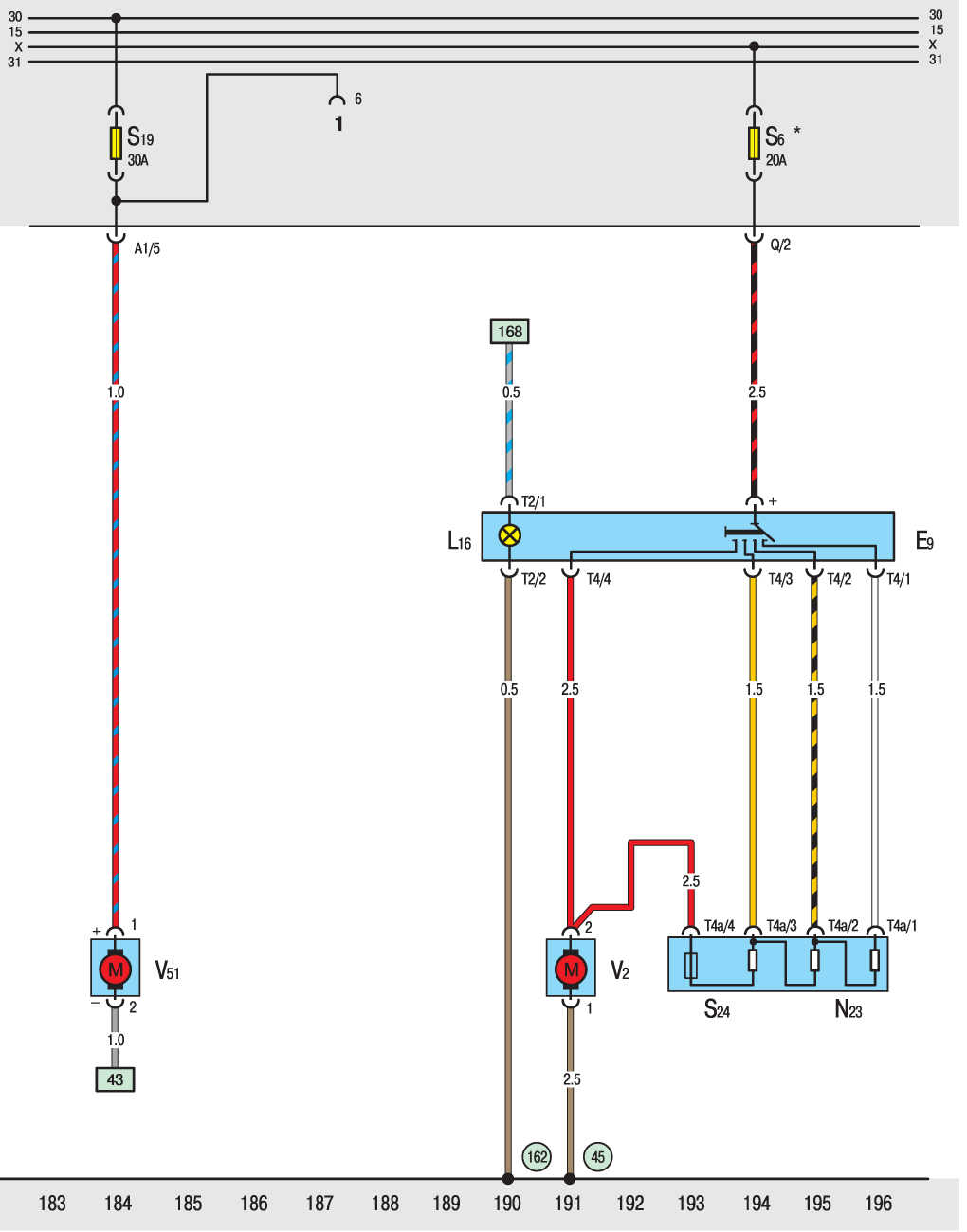

10.20.32. Дизель: вентилятор обогрева, дополнительный насос охлаждения
| ОБЩИЕ СВЕДЕНИЯ |
 |
| Е9. Выключатель вентилятора L16. Лампа подсветки управления системой вентиляции и обогрева N23. Добавочные сопротивления для вентилятора системы вентиляции S24. Предохранитель вентилятора Т4. Четырехконтактный разъем выключателя вентилятора Т4а. Четырехконтактный разъем блока добавочных сопротивлений |
V2. Электродвигатель вентилятора
системы вентиляции и обогрева V51. Электродвигатель дополнительного насоса системы охлаждения 45. Точка присоединения к массе за щитком приборов, в центре 162. Соединение массы в жгуте вентилятора С10. Плюсовое соединение (30) в жгуте фар |
* Номинал предохранителя S6 повышен до 30 А.
