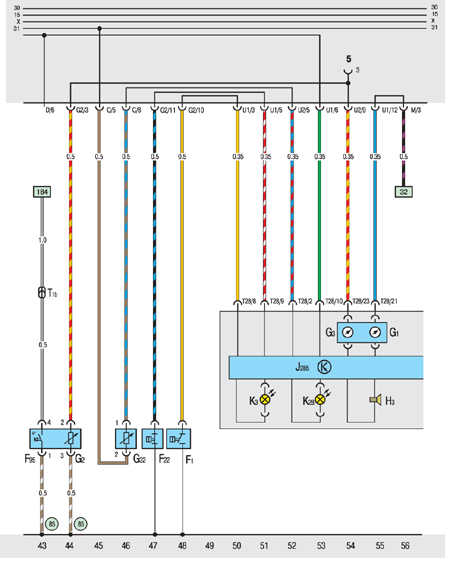

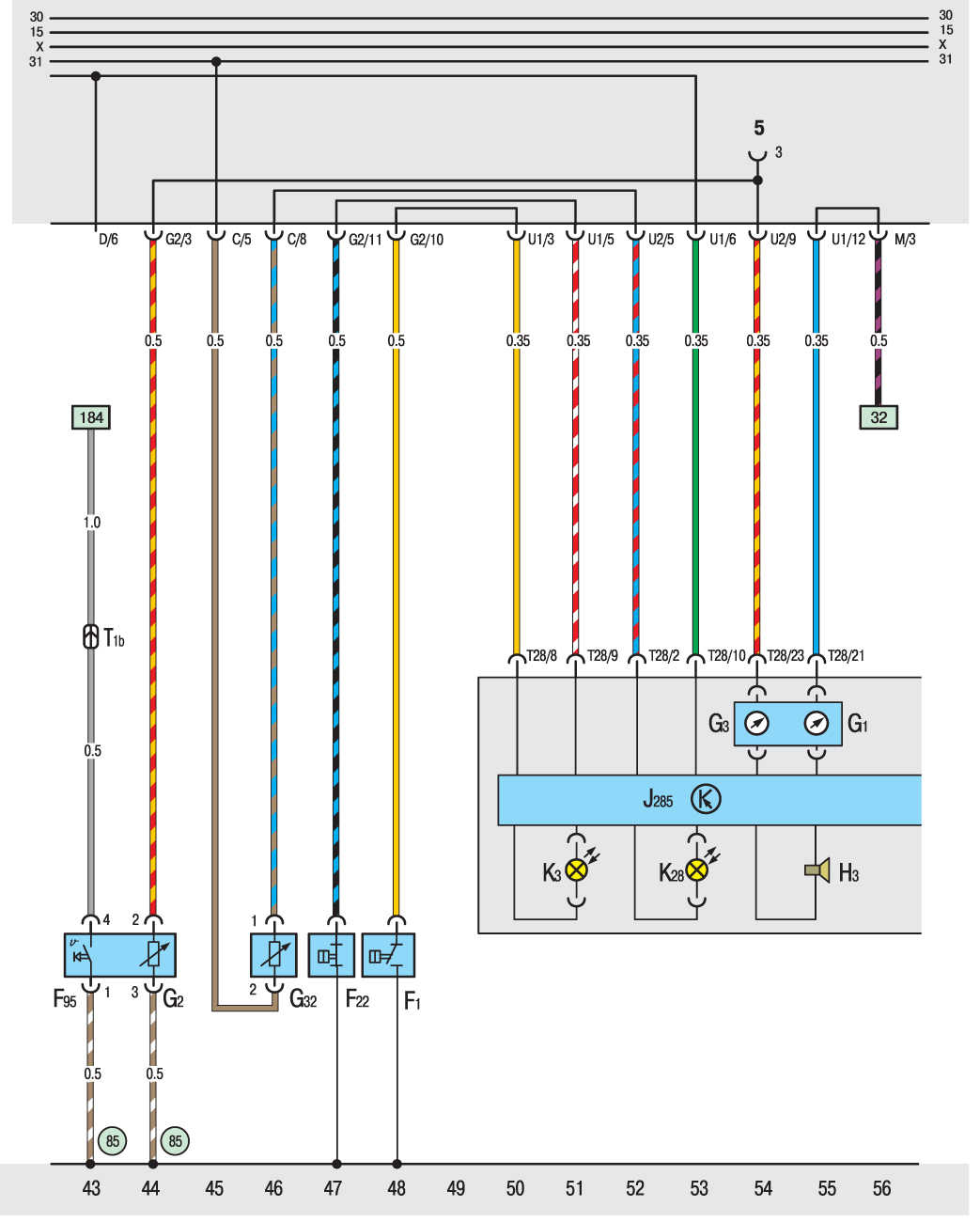

10.20.28. Дизель: щиток приборов, контрольные лампы
| ОБЩИЕ СВЕДЕНИЯ |
 |
| F1. Датчик давления масла F22. Датчик давления масла (0,3 бара) F95. Термовыключатель системы охлаждения G1. Указатель уровня топлива G2. Датчик температуры охлаждающей жидкости G3. Указатель температуры охлаждающей жидкости G32. Датчик указателя недостаточного уровня охлаждающей жидкости НЗ. Звуковой сигнал, предупреждающий о падении давления масла |
J285. Блок управления контрольными
лампами КЗ. Контрольная лампа давления масла К28. Контрольная лампа температуры и недостаточного уровня охлаждающей жидкости Т1b. Одноконтактный штекерв задней части релейной платы Т28. 28-контактный штекерблока контрольных ламп 85. Точка подключения к массе в жгуте моторного отсека |
