6. Рулевое управление
| ОБЩИЕ СВЕДЕНИЯ |

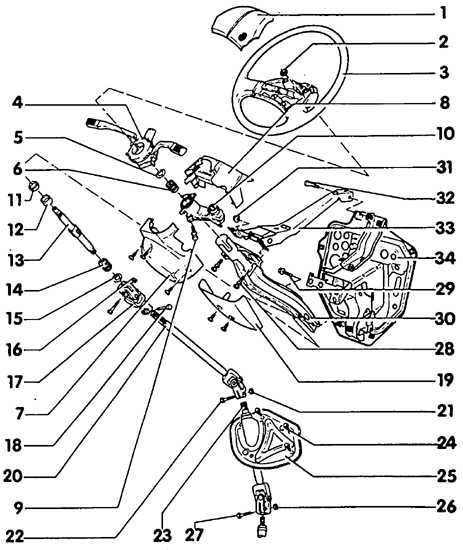

Рулевое управление
 |
|
1. Защитная крышка 2. Гайка, 70 Н·м 3. Рулевое колесо 4. Комбинированный переключатель рулевой колонки 5. Стопорная шайба 6. Верхняя пружина 7. Нижний кожух 8. Верхний кожух 9. Винт 10. Корпус рулевого замка 11. Упорное кольцо 12. Дистанционная втулка 13. Верхняя труба вала рулевого управления 14. Нижняя пружина 15. Шайба 16. Гайка, 30 Н·м 17. Крестовина 18. Винт, 30 Н·м |
19. Кожух трубы 20. Средняя труба вала рулевого управления 21. Гайка, 20 Н·м 22. Шестигранный винт 23. Нижняя труба вала рулевого управления 24. Винт, 20 Н·м 25. Опорная плита с центровочными пальцами 26. Гайка, 30 Н·м 27. Шестигранный винт 28. Винт 29. Винт, 20 Н·м 30. Труба с нижней опорой трубы вала рулевого управления 31. Гайка с шайбой, 16 Н·м 32. Винт, 20 Н·м 33. Изогнутая распорка 34. Опорная плита |
