5.1.2. Подпорка верхнего поворотного кулака
Верхний поворотный кулак под воздействием пружинной силы торсиона прижат вниз.
Поэтому при проведении работ на переднем мосту верхний поворотный кулак необходимо
поднимать. Для этого необходимо использовать упорное приспособление VW-3250.
Приспособления устанавливаются справа и слева.
Приспособление устанавливать всегда прежде, чем машина будет приподнята. Если
приспособление будет установлено после постановки машины на козлы, необходимо
снять машину с козел и движениями машины вперед и назад снова упруго прогнуть
и нагрузить подвеску (например, с посторонней помощью).
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

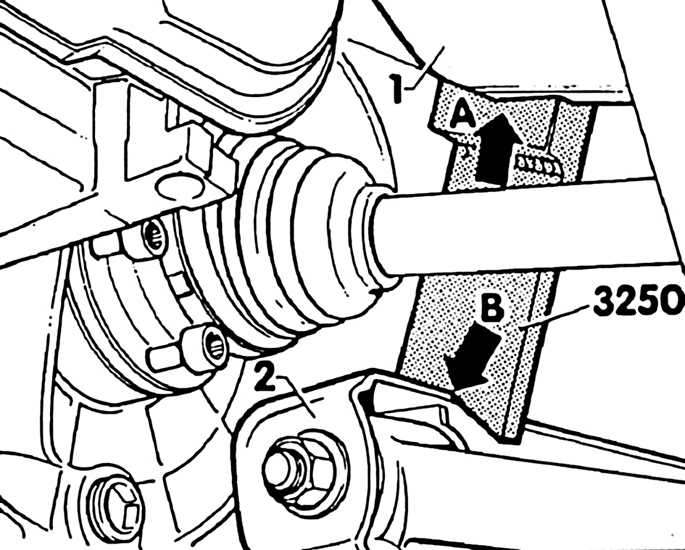

Упорное приспособление установить так,
чтобы упор (стрелка А) находился под верхним поворотным кулаком (1)
и V-образный вырез (стрелка В) упирался в кронштейн навесных агрегатов
(2). |
Предупреждение
машину (при необходимости) приподнять подъемной платформой настолько,
чтобы только появилась возможность для установки приспособления.
|
|
