Фольксваген Шаран. Распределительный вал и сальник распределительного вала
Фольксваген Шаран. Распределительный вал и сальник распределительного вала
17.8.2. Проверка распределительного вала
17.8.3. Сальник распределительного вала
17.8.4. Установка распределительного вала и сальника распределительного вала в головку блока цилиндров

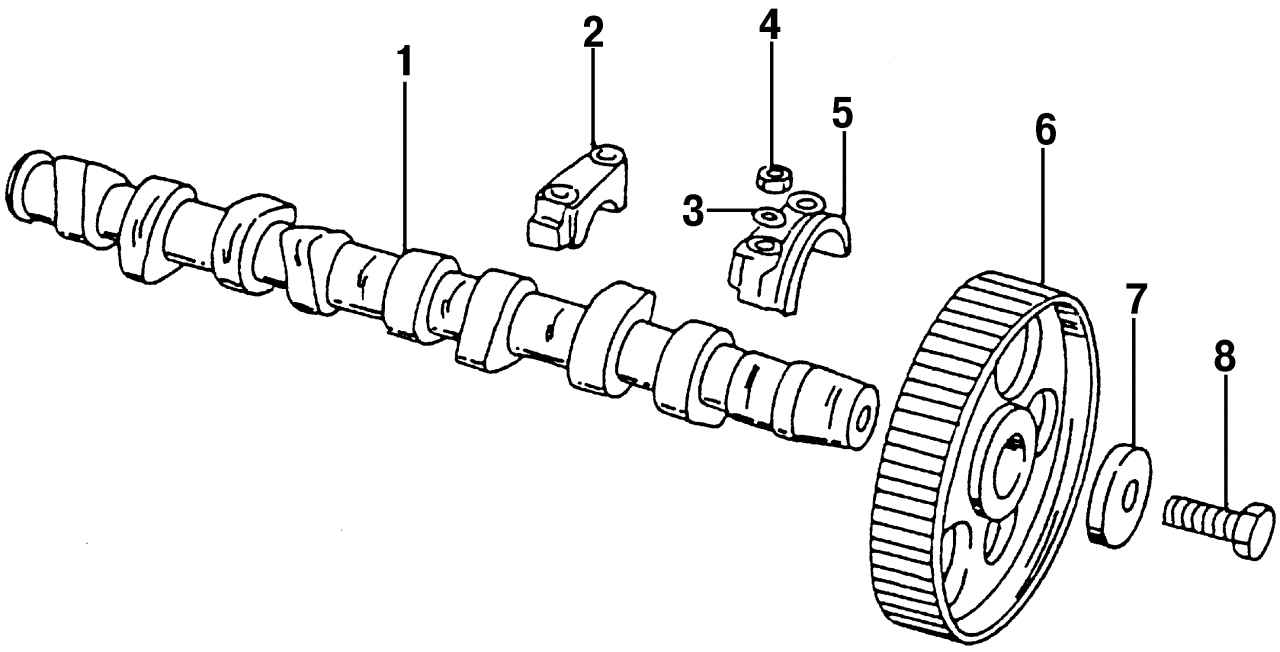

Рис. 435. Отдельные элементы распределительного вала: 1 — распределительный вал; 2 — крышка подшипника распределительного вала; 3 — шайба; 4 — гайка, 20 Н·м; 5 — задняя крышка подшипника; 6 — зубчатое колесо распределительного вала; 7 — шайба; 8 — болт, 45 Н·м
На
рис. 435 показано крепление распределительного вала в верхней части головки блока цилиндров. Крышки подшипников 2 выглядят одинаково, однако их следует промаркировать, чтобы не перепутать при установке.
