Для измерения рабочего зазора поршней измерить диаметры поршней (см. рис. 67) и зафиксировать полученные значения.

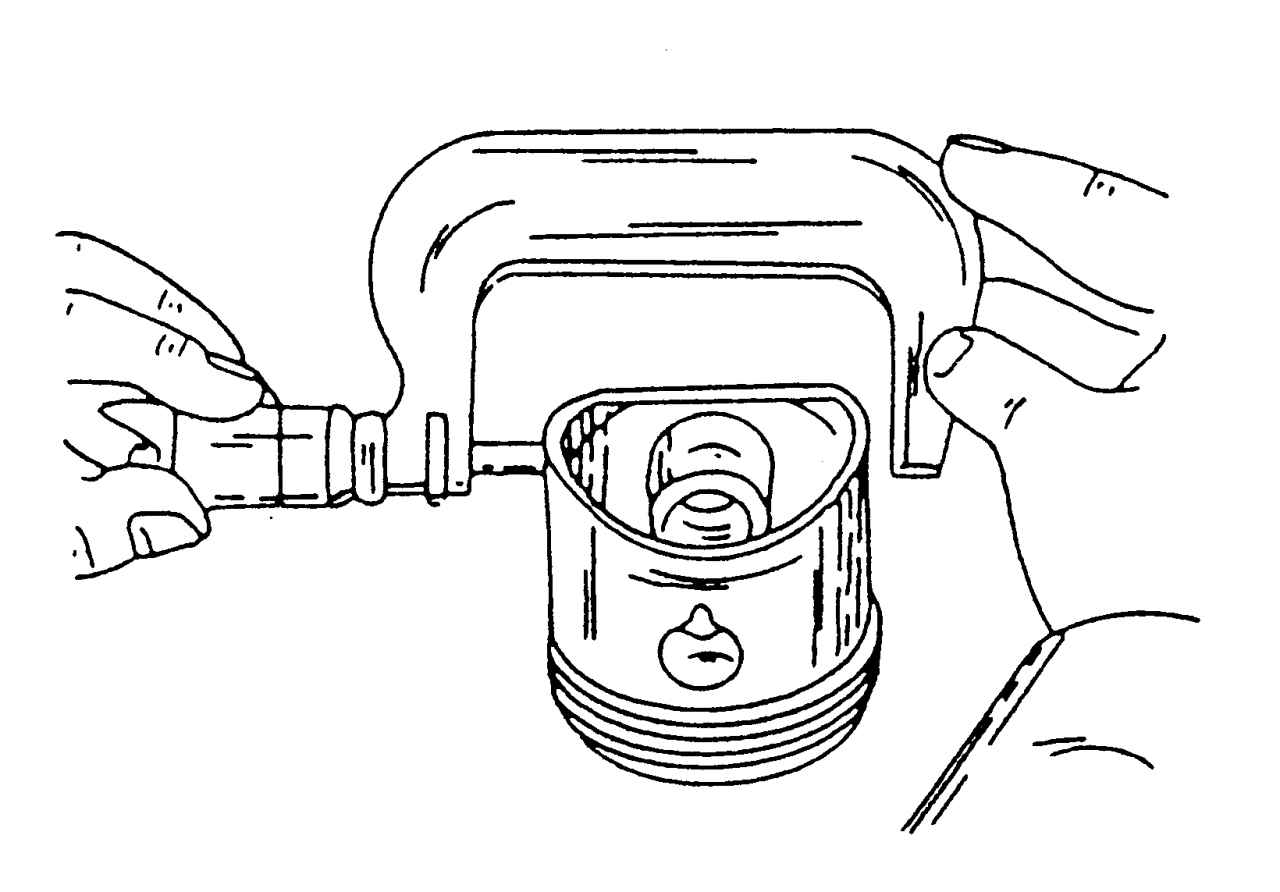

Рис. 67. Измерение диаметра поршня (на расстоянии 10 мм от нижней кромки юбки поршня)
Для определения рабочего зазора внутренний диаметр цилиндра необходимо измерять следующим образом:
- используя индикаторный нутромер, измерить диаметр на расстоянии 10 мм от верхней кромки и затем на таком же расстоянии от нижней кромки цилиндра;
- выполнить дополнительно одно измерение в середине;
- указанные измерения проводить в продольном направлении, а затем еще раз при тех же значениях глубины в поперечном направлении блока. Записать результаты всех шести измерений. Рекомендуем сделать чертеж, подобный рис. 74, и в нем указать результаты замера. Разность между значениями верхнего и нижнего замеров определяет конусность, разность между значениями замера в продольном и поперечном направлениях дает овальность. Ни в одном месте диаметр не должен отклоняться от номинального размера более чем на 0,04 мм. На рис. 74 (справа) приведены значения износа при нормальной эксплуатации (а) и при недостаточной смазке (b).

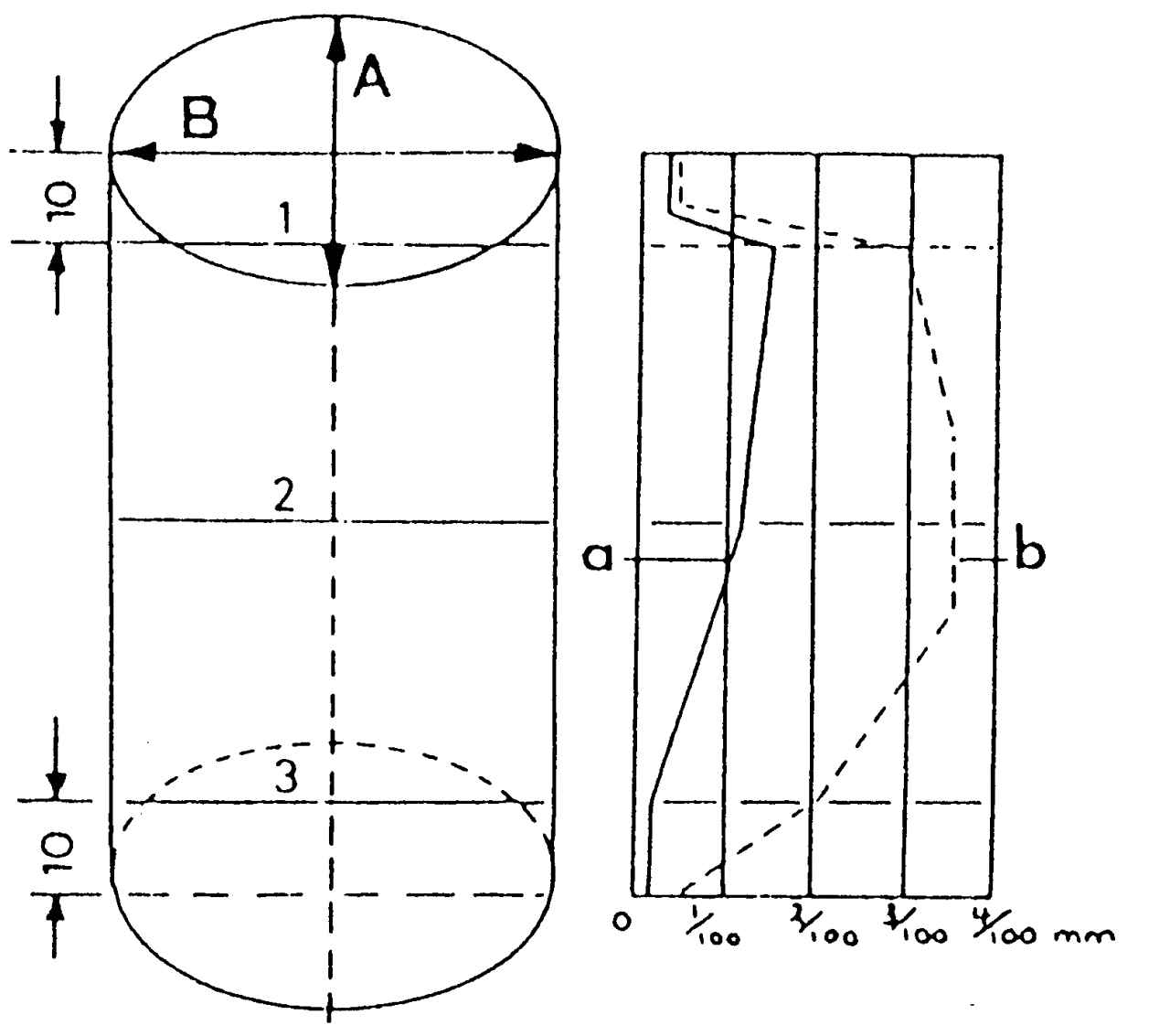

Рис. 74. Измерение внутренних диаметров цилиндров
Поршни выпускают трех ремонтных размеров, при необходимости блок надо дополнительно расточить и хонинговать до следующего размера.
Поверхность блока цилиндров проверяется на деформацию так же, как и головка блока цилиндров. Измерить блок слесарной линейкой и щупом в продольном, поперечном направлениях и по диагонали. Щуп толщиной более 0,10 мм не должен входить в зазоры.
