Lada Xray. ФАРЫ ПРОТИВОТУМАННЫЕ - СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМП

 Снятие

Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять щиток переднего крыла в соответствии с требованиями ТИ 3100.25100.20599.

Отсоединить колодку 1, рисунок 8-1, жгута проводов от фары 2 противотуманной.

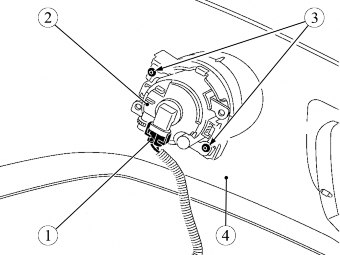

Рисунок 8-1 - Установка фары противотуманной:

1 - колодка жгута проводов к противотуманной фаре;

2 - фара противотуманная;

3 - винт самонарезающий;

4 - бампер передний
Отвернуть два винта 3 самонарезающих крепления фары противотуманной к переднему бамперу 4 и снять фару 2 противотуманную (головка сменная 8, удлинитель, вороток).


Установка

Установку фары 2, рисунок 8-1, противотуманной выполнять в порядке обратном снятию.

Крутящий момент затяжки винтов 3 самонарезающих крепления противотуманной фары

2 к бамперу 4 переднему 1,5. 2,5 Н м (0,15.0,25 кгс.м) (головка сменная 8, удлинитель, ключ моментный).

Замена ламп

Для замены лампы противотуманной фары необходимо:

- максимально вывернуть переднее колесо внутрь арки для доступа к крышке люка щитка переднего крыла;

- повернуть по часовой стрелке и снять крышку люка щитка переднего крыла;

- повернуть лампу против часовой стрелки и извлечь ее из люка щитка переднего крыла;

- отсоединить колодку 1, рисунок 8-1, жгута проводов от лампы и заменить лампу.

Установку новой лампы в фару противотуманную проводить в порядке обратном снятию. Тип устанавливаемой лампы Н11.

Отрегулировать направление пучка света противотуманных фар в соответствии с требованиями ТИ 3100.25100.13054.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям настоящей инструкции и ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.

Lada Xray. УКАЗАТЕЛЬ ПОВОРОТА БОКОВОЙ - СНЯТИЕ / УСТАНОВКА

Указатель поворота боковой 1, рисунок 9-1, установлен в зеркале 2 заднего вида. В качестве источников света бокового указателя поворота применены светоизлучающие диоды. В случае выхода из строя источников света бокового указателя поворота, зеркало заднего вида заменяется полностью в соответствии с требованиями ТИ 3100.25100.20599.

Рисунок 9-1 - Указатель поворота боковой:

1 - указатель поворота боковой;

2 - зеркало заднего вида
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
